光学瓦斯检定器光学瓦斯检定器可以检测瓦斯和二氧化碳两种气体。
我国煤矿使用的光学瓦斯检定器型号很多，主要有抚顺安仪厂的AQG—1型,西安煤矿仪表厂的GWJ—1型、GWJ—2型；扬州东江矿用器材有限公司生产的CJG10型、CJG100型，以及日本的理研18型光学瓦斯检定器等，其原理、结构基本相同。
警告：严禁使用本说明书规定以外的电池！严禁在煤矿井下更换电池！使用中严禁去掉皮套！一、仪器的用途：光干涉型甲烷测定器应用光干涉原理，能够迅速、准确地测定矿山、工厂等场所的甲烷、二氧化碳等有害气体的浓度。
主要用于煤矿检测瓦斯和二氧化碳两种气体的浓度。
二、AQG—1型主要技术参数：1、测量范围：0～10%2、电源：普通１号干电池一节1.5V 灯炮：1.35V 0.3A3、精度：0.0001 即万分之一4、最低刻度：0.02%5、目测：0.01%6、瓦斯含量：% 允许误差范围：%①、0～1 ±0.05②、1～4 ±0.1③、4～7 ±0.2④、7～10 ±0.37、本仪器防爆型式：矿用本安型防爆标志：ExibI使用环境条件：温度–10℃～40℃湿度≤98%三、光学瓦斯检定器由：气路、光路、电路三大系统及辅助部件组成。
1、气路由：①、吸气胶管②、水分吸收管③、二氧化碳吸收管④、吸气球⑤、气室组⑥、盘形管2、其作用是：①、气室组用于分别储存新鲜空气和含有瓦斯或二氧化碳的气体。
②、水分吸收管内装药品为变色硅胶或氯化钙，用于吸收气体中的水分，使气室玻璃上不产生雾气，灰尘就不容易附在上面，就不会造成干涉条纹不清晰，也不会使里面短吸收管内的钠石灰受潮而提前失效。
③、二氧化碳吸收管内装药品为钠石灰，用于吸收气体中的二氧化碳气体，使之不进入气样室内，以使测定的瓦斯浓度数据更精确。
④、盘形管的作用是使测定时的空气室内的空气温度和绝对压力与被测地点（或瓦斯室内）的温度和绝对压力相同，同时又使含瓦斯的气体不能进入空气室。

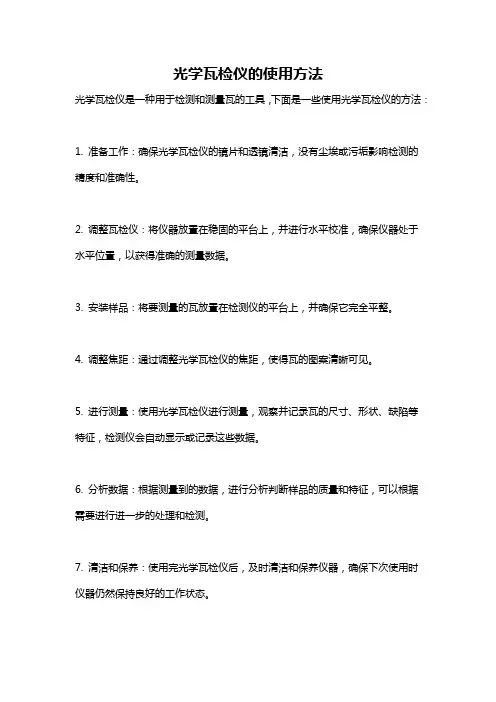

光学瓦检仪的使用方法
光学瓦检仪是一种用于检测和测量瓦的工具，下面是一些使用光学瓦检仪的方法：
1. 准备工作：确保光学瓦检仪的镜片和透镜清洁，没有尘埃或污垢影响检测的精度和准确性。
2. 调整瓦检仪：将仪器放置在稳固的平台上，并进行水平校准，确保仪器处于水平位置，以获得准确的测量数据。
3. 安装样品：将要测量的瓦放置在检测仪的平台上，并确保它完全平整。
4. 调整焦距：通过调整光学瓦检仪的焦距，使得瓦的图案清晰可见。
5. 进行测量：使用光学瓦检仪进行测量，观察并记录瓦的尺寸、形状、缺陷等特征，检测仪会自动显示或记录这些数据。
6. 分析数据：根据测量到的数据，进行分析判断样品的质量和特征，可以根据需要进行进一步的处理和检测。
7. 清洁和保养：使用完光学瓦检仪后，及时清洁和保养仪器，确保下次使用时仪器仍然保持良好的工作状态。
总之，光学瓦检仪的使用方法主要集中在放置样品、调整仪器、测量数据和分析判断等步骤上，通过严格按照操作规程进行操作，可以确保测量的准确性和可靠性。
光学瓦斯检定器安全操作规程范文第一章总则为确保光学瓦斯检定器的安全使用与有效性，制定本规程。
光学瓦斯检定器是一种用于检测环境中可燃性气体浓度的仪器，亦可用于监测有毒气体。
在使用过程中，应严格遵守相关安全操作规定，以确保人身安全和设备正常运转。
第二章安全操作规定1. 在使用光学瓦斯检定器前，必须进行仔细查看仪器外观是否完好无损，不存在异常现象。
如有任何异常情况，禁止使用该仪器。
2. 使用光学瓦斯检定器前，必须熟悉相关操作说明书，并确保能正确操作仪器。
3. 光学瓦斯检定器应放置在干燥、通风的环境中，远离火源、可燃物品等。
4. 在使用光学瓦斯检定器前，必须进行仔细检查气体入口是否堵塞或者受到干扰。
如有异常情况，应及时处理。
5. 光学瓦斯检定器的电池应保持充足，使用前应进行电量检查，确保电池能够正常工作。
6. 光学瓦斯检定器的运行过程中，应时刻保持关注仪器的显示屏，观察气体浓度数值的变化，并能够准确识别和处理异常情况。
7. 在使用光学瓦斯检定器时，必须佩戴个人防护装备，包括但不限于防护眼镜、手套等。
8. 光学瓦斯检定器在使用过程中，禁止拆卸仪器的任何部件，以免影响检定器的正常运作。
9. 在使用光学瓦斯检定器时，不能随意调整检定器的设置参数，只能根据需要进行合理的调整。
10. 在使用光学瓦斯检定器时，应按照操作手册的要求进行仔细操作，禁止违规使用或者操作。
第三章紧急处理措施1. 在使用光学瓦斯检定器时，如发现异常情况，应立即停止使用，并按照操作手册的要求进行处理。
2. 在使用光学瓦斯检定器时，如发生气体泄漏，应立即远离泄漏源，并通知相关人员进行处理。
3. 在使用光学瓦斯检定器时，如发生火灾等紧急情况，应立即拨打紧急电话，并按照现场情况进行逃生或灭火。
4. 在使用光学瓦斯检定器时，如果设备发生故障或者损坏，应立即停止使用，并通知相关负责人进行维修或更换。
第四章后记光学瓦斯检定器的安全使用是保障人员生命安全和设备正常运行的重要保证。
光干涉瓦斯测定器的使用步骤①对吸收管内的干燥剂等药品进行检查。
水分吸收管内的干燥剂可以用氯化钙或变色硅胶。
变色硅胶为蓝色颗粒状，吸湿后变为粉红色。
吸湿变色后的硅胶经过干燥处理后可以复用。
氯化钙CaCl2是极强的干燥剂。
二氧化碳吸收管内装钠石灰又名碱石灰，即氢氧化钙与氢氧化钠（或钾）的混合物。
吸收二氧化碳由粉红色颗粒变为淡黄色。
②对仪器进行气密性检查。
首先检查吸气橡皮球是否漏气。
检查的方法是一只手捏扁吸气球压出球内气体，另一手压住球上的胶皮管，如球不膨胀还原，就证明不漏气，否则可以从气球是否损坏、活塞芯子是否清洁等方面来找原因。
然后对仪器的气样通道进行检查。
检查方法与检查吸气球一样，只是把压住吸气球上的橡皮管改为堵住仪器的进气孔。
有条件的可在气样人口与出口处加上约6864Pa的压差，若在1min内压力不下降，说明不漏气。
否则应对各连接部分分别检查，找出原因进行检修。
③检查干涉条纹是否清晰。
把电池装入仪器，按下光源电门由目镜观察，旋转保护玻璃调整视度直到数字最清晰，再看干涉条纹是否清晰。
如不清晰，可将光源灯泡盖打开，调整其位置来改善条纹清晰度。
④调零。
测定前，首先在与待测地点温度相近的地点，捏吸气球数次进行“换气”，以免因温差过大而出现零点飘移。
其次，微数对零，按下微读数电门，逆时针转动微数读数盘，使其零位对准指示线。
再次，基线对零。
按光源电门，观看目镜，转动主动旋钮，使干涉条纹中最明显的一条黑线（常称黑基线）对准零位，最后盖好主动螺旋盖。
⑤测定。
将进气胶管伸人测点，捏吸气球5~6次，吸人待测气体。
按下光源电门，由目镜读出黑基线在刻度板上所处的位置。
如黑基线处于刻度板两个整数之间拽口1%~2%，则顺时针方向转动微数盘，同时观看黑基线退到较低的数值1%上，然后按下微读数电门，读出微读数盘上的读数为0.5。
测定的瓦斯浓度为1%+0.5％=1.5％，最后将微盘读数退回零位。
测定二氧化碳时，先用上述方法测定瓦斯浓度，再取下二氧化碳吸收管，然后在同一测点再测定瓦斯和二氧化碳的混合气体浓度。

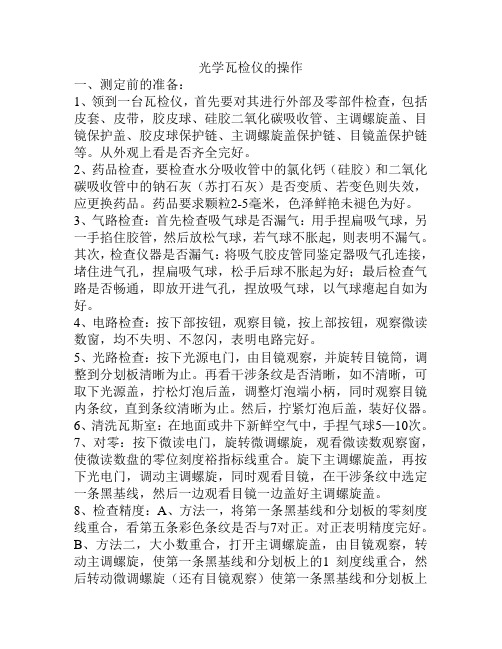

光学瓦检仪的操作一、测定前的准备：1、领到一台瓦检仪，首先要对其进行外部及零部件检查，包括皮套、皮带，胶皮球、硅胶二氧化碳吸收管、主调螺旋盖、目镜保护盖、胶皮球保护链、主调螺旋盖保护链、目镜盖保护链等。
从外观上看是否齐全完好。
2、药品检查，要检查水分吸收管中的氯化钙（硅胶）和二氧化碳吸收管中的钠石灰（苏打石灰）是否变质、若变色则失效，应更换药品。
药品要求颗粒2-5毫米，色泽鲜艳未褪色为好。
3、气路检查：首先检查吸气球是否漏气：用手捏扁吸气球，另一手掐住胶管，然后放松气球，若气球不胀起，则表明不漏气。
其次，检查仪器是否漏气：将吸气胶皮管同鉴定器吸气孔连接，堵住进气孔，捏扁吸气球，松手后球不胀起为好；最后检查气路是否畅通，即放开进气孔，捏放吸气球，以气球瘪起自如为好。
4、电路检查：按下部按钮，观察目镜，按上部按钮，观察微读数窗，均不失明、不忽闪，表明电路完好。
5、光路检查：按下光源电门，由目镜观察，并旋转目镜筒，调整到分划板清晰为止。
再看干涉条纹是否清晰，如不清晰，可取下光源盖，拧松灯泡后盖，调整灯泡端小柄，同时观察目镜内条纹，直到条纹清晰为止。
然后，拧紧灯泡后盖，装好仪器。
6、清洗瓦斯室：在地面或井下新鲜空气中，手捏气球5—10次。
7、对零：按下微读电门，旋转微调螺旋，观看微读数观察窗，使微读数盘的零位刻度裕指标线重合。
旋下主调螺旋盖，再按下光电门，调动主调螺旋，同时观看目镜，在干涉条纹中选定一条黑基线，然后一边观看目镜一边盖好主调螺旋盖。
8、检查精度：A、方法一，将第一条黑基线和分划板的零刻度线重合，看第五条彩色条纹是否与7对正。
对正表明精度完好。
B、方法二，大小数重合，打开主调螺旋盖，由目镜观察，转动主调螺旋，使第一条黑基线和分划板上的1 刻度线重合，然后转动微调螺旋（还有目镜观察）使第一条黑基线和分划板上的零刻度线重合，再由微读数窗口观察，看指标线是否在1.0刻度线上，在，表明大小数重合，为好。
光学瓦斯检定器光学瓦斯检定器可以检测瓦斯和二氧化碳两种气体。
我国煤矿使用的光学瓦斯检定器型号很多，主要有安仪厂的AQG—1型,煤矿仪表厂的GWJ—1型、GWJ—2型；东江矿用器材生产的CJG10型、CJG100型，以及日本的理研18型光学瓦斯检定器等，其原理、结构基本相同。
警告：严禁使用本说明书规定以外的电池！严禁在煤矿井下更换电池！使用中严禁去掉皮套！一、仪器的用途：光干涉型甲烷测定器应用光干涉原理，能够迅速、准确地测定矿山、工厂等场所的甲烷、二氧化碳等有害气体的浓度。
主要用于煤矿检测瓦斯和二氧化碳两种气体的浓度。
二、AQG—1型主要技术参数：1、测量围：0～10%2、电源：普通１号干电池一节1.5V 灯炮：1.35V 0.3A3、精度：0.0001 即万分之一4、最低刻度：0.02%5、目测：0.01%6、瓦斯含量：% 允许误差围：%①、0～1 ±0.05②、1～4 ±0.1③、4～7 ±0.2④、7～10 ±0.37、本仪器防爆型式：矿用本安型防爆标志：ExibI使用环境条件：温度–10℃～40℃湿度≤98%三、光学瓦斯检定器由：气路、光路、电路三大系统及辅助部件组成。
1、气路由：①、吸气胶管②、水分吸收管③、二氧化碳吸收管④、吸气球⑤、气室组⑥、盘形管2、其作用是：①、气室组用于分别储存新鲜空气和含有瓦斯或二氧化碳的气体。
②、水分吸收管装药品为变色硅胶或氯化钙，用于吸收气体中的水分，使气室玻璃上不产生雾气，灰尘就不容易附在上面，就不会造成干涉条纹不清晰，也不会使里面短吸收管的钠石灰受潮而提前失效。
③、二氧化碳吸收管装药品为钠石灰，用于吸收气体中的二氧化碳气体，使之不进入气样室，以使测定的瓦斯浓度数据更精确。
④、盘形管的作用是使测定时的空气室的空气温度和绝对压力与被测地点（或瓦斯室）的温度和绝对压力相同，同时又使含瓦斯的气体不能进入空气室。
四、怎样分段检查光学瓦斯检定器的进出气系统？1、检查吸气球是否漏气：将吸气球的连接胶管用手捏死使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位则证明吸气球气密。
光学瓦斯检定器操作规范标准1 使用前的准备工作1.1检查整机气密性堵住进气口，捏瘪气球，观察气球1分钟内不还原，仪器为气密。
1.2检查光、电路分别按上、下光源，观察微读窗和主目镜是否有光亮，数字、基线是否清晰。
1.3检查药品观察钠石灰颜色、颗粒看药品是否失效，观察变色硅胶颜色看药品是否失效。
1.4清洗气室在井底车场、进风大巷捏气球5-7下，清洗气室。
1.5对零气室清洗完后即对零，首先旋转测微旋钮，将微读窗的数字对到零位，其次打开主螺旋保护盖，旋转主螺旋，将自己选定的一条基线对到零位，盖好保护盖，捏气球1-2次，观察基线是否跑零。
如跑零，需从新对零。
1.6检查外部附件检查背带、辅助管是否完好，主目镜盖和主螺旋是否盖好等。
2 检查瓦斯气体2.1取气在检测地点将仪器进气口放至距顶板20cm-30cm处，捏气球5-7次。
2.2读数首先按住下光源按钮，观察主目镜里选定的基线所在的刻度数据，如能直接准确读出数据就直接读出数据，即为瓦斯含量。
如不能准确读出数据，则旋转测微旋钮，按住下光源按钮观察主目镜，将选定的基线对到最近的刻度线上，其次按住上光源按钮，读出微读窗里的小数数据，最后用主目镜里选定的基线所在的刻度数据，加上微读窗里的小数数据，即为所测地点的瓦斯含量。
随后再旋转测微旋钮，将微读窗的数字对到零位。
3检查二氧化碳气体3.1取气3.1.1取瓦斯气体在检测地点将仪器进气口放至距底板20cm-30cm处，捏气球5-7次。
3.1.2读数首先按住下光源按钮，观察主目镜里选定的基线所在的刻度数据，如能直接准确读出数据就直接读出数据，即为瓦斯含量。
如不能准确读出数据，则旋转测微旋钮，按住下光源按钮观察主目镜，将选定的基线对到最近的刻度线上，其次按住上光源按钮，读出微读窗里的小数数据，最后用主目镜里选定的基线所在的刻度数据，加上微读窗里的小数数据，即为所测地点的瓦斯含量。
随后再旋转测微旋钮，将微读窗的数字对到零位。
3.1.3取混合气体在检测地点，拔开钠石灰管与瓦检器进气口的接头，将仪器进气口放至距巷道底板20cm-30cm处，捏气球5-7次。
怎样正确使用光学瓦斯检测仪器光学瓦斯检测仪器，俗称“理研”。
其功能是用来测定瓦斯浓度，也可测定其它气体（如二氧化碳）的浓度，按其测量瓦斯浓度的范围分为0~10%（精度0.01%）和0~100%（精度0.1%）两种。
这种仪器的特点是携带方便，操作简单，安全可靠，且有足够的精度，但构造复杂，维修不便。
我国生产的光学瓦斯检测仪器主要有AQG和AWJ型，其外型和内部构造基本相同，我们所使用的光学瓦斯检测仪器是AQG-1型，AQG-1型瓦斯检定器外形是个矩形盒子，由气路、光路、和电路三大系统组成。
适用条件、温度；零下15℃—40℃、湿度小于或等于98%、海拔1000米。
一、在使用光学瓦斯检定器进行测定工作之前，应做好那些工作：1、检查零部件是否齐全。
2、检查药品的性能：检查水分吸收管（内药管）中的氯化钙（或硅胶）和二氧化碳吸收管（外药管）中的钠石灰是否变色，若变色则失效，应打开吸收管更换药剂。
新药剂的颗粒直径在2-5mm之间不可过大或过小。
因为颗粒过大不能充分吸收通过气体的水分和二氧化碳，颗粒过小又容易堵塞甚至粉末被吸入气室内，颗粒直径不合要求会影响测定精度。
3、检查气路系统：首先检查吸气球是否漏气检查气室是否漏气用手捏扁吸气球另一只手掐住胶管，然后放松气球，若气球不鼓起则表明不漏气。
4、检查光路系统：按下电门、由目镜观察，并旋转目镜筒调整到分划板清晰为止，再看干涉条纹是否清晰。
5、清洗瓦斯室：在地面或井下新鲜空气中用手捏气球5-10次。
二、怎样应用光学瓦斯检定器测定瓦斯浓度：1、调零：在待测地点附近的进风巷道中温度相差不大于10℃捏气球数次，然后检查微读数盘的零位刻度与指标是否重合，先将小数对至零位再选定目镜的黑基线与分划板的零位是否重合，若有移动则按对零操作方法进行调整，使光谱处在零位状态。
2、测定：将连接在二氧化碳吸收管进气口的胶管伸向待测位置，然后捏气球5-10次，将待测气体吸入瓦斯室。
3、读数：按下光源电门由目镜中观察黑基线的位置，如其恰与某整数刻度重合，读出该刻度数值，即为瓦斯浓度，如黑基线位于两个整数之间，则应顺时针转动微调螺旋，使黑基线退到较小的整数位置上然后从微读数盘读出小数值，再与目镜中整数值相加，就是测出的瓦斯浓度，读完瓦斯数后将小数复到零位。
光学瓦斯检定器
测定方法：
1．对零。
首先在和待测点温度相近的进风巷中，捏放气球数次清洗瓦斯室以免出
现零点漂移（俗称跑正、跑负）。
然后按
微读数电门并反时针转动微调螺旋，使
零位对准指线。
按光源电门，转动主调
螺旋，从目镜中观察，使光谱中最明显
的一条黑线对准零位，盖好主调螺旋盖。
2．测定。
在测定地点将二氧化碳吸吸收管按于仪器的进气口上，然后捏放吸气球
5～6次，使含有瓦斯的空气进入瓦斯室。
按光源电门从目镜中观察黑基线的位
置，例如黑基线位于刻度1～2之间，那
么瓦斯浓度的整数值为1，然后须时针
转动微调螺旋，使黑基线退到与整数1
相整合，从微读数盘上读出小数值为为
0.7,则测定结果为1.7﹪
3．在有瓦斯的地方测定二氧化碳,必须先测定瓦斯与二氧化碳的混合含量（不用
钠石灰吸收二氧化碳,只用硅胶或氯化
钙）,然后用钠石灰吸收二氧化碳后再测瓦斯含量.把二次测得的读数相减,所得的差×换算系数0.952,即得二氧化碳的实际浓度.例如:测出混合气体浓度为2﹪,瓦斯浓度为1﹪,则二氧化碳含量为（2﹪-1﹪）×0.952=0.952﹪。
光学瓦斯检定器光学瓦斯检定器可以检测瓦斯和二氧化碳两种气体。
我国煤矿使 用的光学瓦斯检定器型号很多，主要有安仪厂的AQG —1型，煤矿仪表 厂的GWJ —1型、G 町一2型；东江矿用器材生产的CJG10型、CJG100 型，以及日木的理研18型光学瓦斯检定器等，其原理、结构基本相 同。
警告：严禁使用木说明书规定以外的电池！严禁在煤矿井下更换电池！使用中严禁去掉皮套！一、 仪器的用途：光干涉型甲烷测定器应用光干涉原理，能够迅速、准确地测定矿 山、工厂等场所的甲烷、二氧化碳等有害气体的浓度。
主要用于煤矿 检测瓦斯和二氧化碳两种气体的浓度。
二、 AQG —1型主要技术参数：1、 测量围：0-10%2、 电源：普通1号干电池一节1. 5V 灯炮：1. 35V 0. 3A3、 精度：0. 0001即万分之一4、 最低刻度：0. 02%5、目测:0.01%6、瓦斯含量：％允许误差围：％ ①、0〜1±0. 05 ②、1〜4±0. 1 ③、4〜7±0.2 ④、7〜10 ±0. 37、本仪器防爆型式：矿用本安型防爆标志：ExibI 使用环境条件： 温度- 10°C 〜40°C 湿度W98%三、光学瓦斯检定器由：气路、光路、电路三大系统及辅助部件组成。
1、气路由：①、吸气胶管③、二氧化碳吸收管⑤、气室组 2、其作用是:① 、气室组用于分别储存新鲜空气和含有瓦斯或二氧化碳的气 体。
② 、水分吸收管装药品为变色硅胶或氯化钙，用于吸收气体中的 水分，②、水分吸收管 ④、吸气球 ⑥、盘形管使气室玻璃上不产生雾气，灰尘就不容易附在上而，就不会造成干涉条纹不清晰，也不会使里面短吸收管的钠石灰受潮而提前失效。
③、二氧化碳吸收管装药品为钠石灰，用于吸收气体中的二氧化碳气体，使之不进入气样室，以使测定的瓦斯浓度数据更精确。
④、盘形管的作用是使测定时的空气室的空气温度和绝对压力与被测地点（或瓦斯室）的温度和绝对压力相同，同时又使含瓦斯的气体不能进入空气室。
四、怎样分段检查光学瓦斯检定器的进出气系统？1、检查吸气球是否漏气：将吸气球的连接胶管用手捏死使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位则证明吸气球气密。
2、检查仪器抽气口到进气口之间各接头连接处是否气密：将仪器进气口上的胶管拔出，用手堵住仪器上的进气口使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位则证明仪器进气口到抽气口各接头都气密。
3、检查仪器外接水分吸收管与取样进气胶管是否气密：在上述检查后，将仪器外接水分吸收管又接在仪器进气口上，用手堵住取样进气胶管口使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位则证明水分吸收管与取样进气胶管口连接气密。
4、检查仪器从进气到出气整个气路系统是否气密、畅通：用手堵住取样进气胶管口使之不能进气，再将吸气球捏瘪，如吸气球不能鼓起复位，松开取样进气胶管口，吸气球迅速鼓起复位，则证明仪器整机气密性好，气路畅通。
五、怎样检査光学瓦斯检定器光路、电路系统？电路系统要求接触良好，电池不失效，将按钮键按下时灯炮亮，松开按钮键后灯炮熄灭，不得出现忽明忽暗或按下按钮键时灯炮不亮的现象，或松开按钮键后灯炮不熄等不良现象。
1、按下按钮键，从目镜观察电路系统的灯炮发光亮度是否正常, 分划板上的刻度尺、数字、干涉条纹是否清晰明亮，以及干涉条纹宽度是否在标准宽度之间。
2、再按上按钮键，从测微玻璃窗观察电路系统的灯炮发光亮度是否正常，测微刻度盘上的刻度、数字是否清晰明亮。
六、光学瓦斯检定器的构造及作用：1、照明装置组：是仪器产生干涉条纹的光源部分。
①、电池一节，1号干电池。
规格：1. 5V,灯炮型号1. 35V、0. 3A, 发光亮度为1. 8Lmo②、有0〜100%型号的是装有2节电池，具有口色反光而的灯炮效果较好。
2、聚光镜组：聚光镜组和镜座用胶粘牢，该镜用以聚集由光源发出的光，以增强亮度。
3、平面镜组：是产生干涉的重要部件。
平面镜是用挡片、弓形弹片和压板等固定在镜座上。
通过聚光镜的光线以45。
交角射向平而镜，光线经过此镜后分为两束，由于镜座的作用，该镜向后55’，以便得到所需的干涉条纹宽度即一条条纹到另一条条纹间的距离，两条纹之间的宽度读数是1. 75% o4、折光棱镜组：是产生干涉的重要部件。
它将光弦进行两次90°反射后折回平而镜。
5、反射棱镜组：反射棱镜组的作用是将光线作90°转向。
6、物镜组：其上的光屏是用以改善干涉条纹的清晰度，调节物镜前后距离，可使干涉条纹在分划板上成像清晰。
7、目镜组：目镜组包扌舌分划板和两个放大透镜，起放大作用，便于观测。
它利用旋转保护玻璃框来调节视度，使看到的条纹、刻度、数字清晰明显。
8、吸收管组：因矿井的情况不同。
检测瓦斯和二氧化碳两种气体时（如：安源煤矿就是瓦斯和二氧化碳两种气体都要检测的矿井）, 仪器外有一支较长的吸收管，装药品是变色硅胶，作用是吸收空气中的水分。
在仪器的短吸收管，装药品是钠石灰，作用是吸收气样中的二氧化碳。
这种装药方法的特点是：当空气中的水分过大时，不会引起仪器的钠石灰药品受潮而降低药品的吸收能力。
9、气室组：是测定气体的主要部分。
共分为三格，两侧的两格称为空气室，中间的一格为瓦斯室（或叫气样室）。
在各室的两端上侧，有弯曲紫铜管用以连接胶皮管。
对气室的要：空气室和瓦斯室之间不漏气、不串气。
10、盘形管：盘形管又叫毛细管，一般是由8〜9圈盘成，作用是自动平衡气压变化，因仪器在井下使用时，污浊空气可能渗入到空气室，使测定的结果偏低。
因此必须定期拆出橡皮堵头和盘形管，用新鲜空气清洗盘形管和空气室。
盘形管受压变形，折断或被堵塞，都将失去调压作用，如盘形管不足8〜9圈，应更换。
盘形管每周应在地面用新鲜空气冲洗一次。
11、按钮组：仪器上有两个按钮键，上面按钮键是用来控制测微读数的照明电路开关；下而按钮键是用来看干涉条纹在分划板上对零和检查瓦斯时读数的照明开关。
在按钮的接触金属片处，要注意煤尘粘在上而或金属片氧化造成接触不良，因此使用时应在按钮键上罩上橡胶保护套。
12、吸气球：吸气球连接在仪器的吸气接口（也叫抽气接口）上, 将要采取的气样吸入瓦斯室的作用。
吸气球一端接橡皮胶管，另一端是排气阀（即出气口）有活塞芯，使气体单方向导通。
通过反复握压气球，将被测气体抽进气样室，使气样室原有的气体从吸气球的出气口排出。
（吸气球容积为：65毫升）13、测微组：当转动测手轮时，由齿轮带动刻度盘和测微螺杆，又推动了测微玻璃座上的测微玻璃偏转而产生光线偏折，使干涉条纹移动，当测微刻度盘全部转完，干涉条纹在分划板上的移动量应为1%,否则应移动连接座进行调整。
转动测微手轮时，顺时针转（从右向左转动）是读数变大，相反, 逆时针转（从左向右转动）是读数变小。
测微刻度盘上的刻度是10大格，每1大格又分为5小格，共有50小格,每小格的读数是0. 02%o14、分划板：分划板上有刻度、数字，作用是在采取气样后，对零黑线在分划板上移动位置、读数。
从而方便读出该地点所检查的瓦斯浓度是多少。
转动粗动手轮时，顺时针转（从右向左转动）是对“0”黑线所对的刻度读数变大，相反，逆时针转（从左向右转动）是对“0”黑线所对的刻度读数变小。
在0〜10%的围共有21道刻度线，干涉条纹经物镜成像，在分划板上显示出来。
分划板上的刻度是10大格，每1大格又分为2小格，共有20小格，每小格的读数是0. 5%o七、光学瓦斯检定器在使用前的检査有哪些？拿到瓦斯检定器时，首先要检查背带、护套、各管路连接处是否 完好、进气胶皮管、瓦斯检测杖和附件（如：粗动手轮保护盖、目镜 保护盖及连接小链条，按钮组橡胶保护套等）是否齐全。
1、 检查整机是否气密用手堵住仪器进气口，另一只手捏瘪吸气球，如吸气球在lmin 不鼓起，就证明整机气密。
如不气密，吸气球捏瘪后就会慢慢鼓起， 则从吸气球开始查找漏气原因。
在检测整机气密的同时应注意，还要检测进、出气路是否畅通， 手捏瘪吸气球时，能听到吸气球出气口 “气”的声响；松开手后，吸 气球能迅速鼓起；则证明仪器的进、出气路畅通。
2、 检查吸收剂药品是否失效①、水分吸收剂，装药品为变色硅胶或氯化钙，作用是吸收空气 中的水分。
变色硅胶木色为天蓝色或蓝色，失效后变粉红色（变色硅胶在 20%空气湿度下呈天蓝色，50%的湿度下呈粉红色）。
变色硅胶失效后, 经过高温烘干，可以再次使用，但吸收水分效果会有所下降。
氯化钙本色为黄白色颗粒，失效后呈糙糊状，有粘连性、结块或 融化。
②、二氧化碳吸收剂，装药品为钠石灰（又叫打石灰），作用是 吸收空气中的二氧化碳。
钠石灰本色是粉红色颗粒，作用极易吸收二 氧化碳，失效后由粉红色变为灰白色或变粉沫。
（但用后静置稍久时间仍能变为粉红色，但其吸收能力下降，所以不能再用，要定期更换。
）3、检查分划板的刻度、数字、干涉条纹及测微刻度盘上的刻度、数字是否清晰①、按下按钮键，从目镜观察，如不清晰，可上旋或是下旋目镜, 调整视度，达到干涉条纹、刻度、数字清晰为止。
如调整后干涉条纹还是不清晰，则可将光源灯炮盖打开，稍微转动灯炮座，直到清晰为止。
②、按上按钮键，从测微玻璃窗观察，检查测微刻度盘上刻度、数字是否清晰。
（以上三项要在地面检查好）4、清洗气室使用前必须用新鲜空气清洗瓦斯室，但清洗地点与被测地点的温度不应超过10°C,如果温度超过10°C,则会引起检测的读数不准。
因此清洗气室应在井下井底车场，或被测地点附近空气新鲜风流处，捏挤吸气球7〜8次。
5、基线对零要注意：在基线对零过程中，当用手推动粗动手轮和测微手轮时, 两个手轮推动时一定要灵活，手轮在推动时刻度盘及干涉条纹走动要平稳，不能出现晃动。
①、先按上按钮键，从测微玻璃窗观察，推动测微手轮把刻度盘上“0”刻度与指标线重合。
要注意：对零时人的视线应与刻度盘成90°的夹角。
②、再按下按钮键，从目镜观察，转动粗动手轮，把一根最黑的条纹对准在“0”刻度上，再旋上保护盖，以免对零基线移动。
八、检查分划板的刻度、数字、干涉条纹是否清晰要分两步检査。
答：目镜的作用只能调整视度，不能调节光源的亮度。
1、先微调目镜，上旋或下旋使不同视力的眼睛都能看到清晰的刻度、数字。
2、再看干涉条纹，在刻度、数字清晰而干涉条纹不清晰的情况, 则要对光源进行调整。
可将光源灯炮盖打开，稍微转动灯炮座，直到清晰为止。
九、有一单选题：检查瓦斯检定器的光路系统时，若干步条纹不清晰应调整(B)oA、目镜B、光源C、微调旋钮D、主调旋钮答案选B ,在调整目镜后，干涉条纹还是不清晰，应对光源进行调整，将光源灯炮盖打开，稍微转动灯炮座，调到清晰为止。
十、为什么瓦斯检定器在使用前，前三项要在地面下井前检查好？答：因为这三项检查中，如检查出有一项不合格，可以在地而立即修理好或是更换一台，假如到了井下检测地点才发现，是处理不了的。
