光学瓦斯检定器

光学瓦斯检定器的使用保养注意事项1．携带和使用时，防止和其他硬物碰撞，以免损坏仪器内部零件和光学镜片。

2．光干涉条纹不清晰，往往是由于空气湿度过大，光学玻璃上有雾粒或灰尘附在上面以至光学系统有毛病造成的。

如果调动光源灯泡后不能达到目的，就要由修理人员拆开进行擦拭，或调整光路系统。

3．测定时，如果空气中含有一氧化碳、硫化氢等其他气体时，因为没有这些气体的吸收剂，将使瓦斯测定结果偏高。

为消除这一影响，应再加一个辅助吸收管、管内装有颗粒活性碳可消除硫化氢影响，装有40％氧化铜和60％二氧化锰的混合物，可消除一氧化碳的影响。

4．在火区、密闭区等严重缺氧地点，由于气体成分变化大，用光学瓦斯检定器测定瓦斯时，测定结果会比实际浓度偏大很多（试验可知，氧气浓度每降低1％，瓦斯浓度测定结果约偏大0．2％）。

这时，必须采取试样，用化学分析的方法而不准使用光学瓦斯检定器测定瓦斯浓度。

5．高原地区的空气密度小、气压低，使用时应对仪器进行相应调整，或根据当地实测的空气温度和大气压力用公式（5－1）计算校正系数，对测定结果进行校正。

6．仪器不用时，要放在干燥地方，并取出电池，以防腐蚀仪器。

7．要定期对仪器进行检查、校正，发现问题，及时维修。

不得使用带病不准或损坏的仪器进行测定。

光学瓦斯检定器的使用保养注意事项（二）光学瓦斯检定器是一种用于检测和测量空气中有害气体浓度的仪器。

它使用光学原理来判断空气中是否存在有害气体，并能提供准确的浓度数值。

为了保证光学瓦斯检定器的正常使用和准确测量，以下是使用和保养光学瓦斯检定器的注意事项。

1. 贮存和携带：- 光学瓦斯检定器应存放在干燥、清洁的环境中，避免受到高温、潮湿、腐蚀性物质和振动的影响。

- 检定器在携带过程中，应放置在防震、防尘的包装盒中，避免碰撞和损坏。

2. 检测环境：- 在使用光学瓦斯检定器之前，应仔细检查检测环境的温度、湿度和气流情况。

在温度过高或过低、湿度过大或过小、气流速度过快的环境中，可能会影响光学瓦斯检定器的正常工作。

光学瓦斯检定器的使用保养注意事项1．携带和使用时，防止和其他硬物碰撞，以免损坏仪器内部零件和光学镜片。

2．光干涉条纹不清晰，往往是由于空气湿度过大，光学玻璃上有雾粒或灰尘附在上面以至光学系统有毛病造成的。

如果调动光源灯泡后不能达到目的，就要由修理人员拆开进行擦拭，或调整光路系统。

3．测定时，如果空气中含有一氧化碳、硫化氢等其他气体时，因为没有这些气体的吸收剂，将使瓦斯测定结果偏高。

为消除这一影响，应再加一个辅助吸收管、管内装有颗粒活性碳可消除硫化氢影响，装有40％氧化铜和60％二氧化锰的混合物，可消除一氧化碳的影响。

4．在火区、密闭区等严重缺氧地点，由于气体成分变化大，用光学瓦斯检定器测定瓦斯时，测定结果会比实际浓度偏大很多（试验可知，氧气浓度每降低1％，瓦斯浓度测定结果约偏大0．2％）。

这时，必须采取试样，用化学分析的方法而不准使用光学瓦斯检定器测定瓦斯浓度。

5．高原地区的空气密度小、气压低，使用时应对仪器进行相应调整，或根据当地实测的空气温度和大气压力用公式（5－1）计算校正系数，对测定结果进行校正。

6．仪器不用时，要放在干燥地方，并取出电池，以防腐蚀仪器。

7．要定期对仪器进行检查、校正，发现问题，及时维修。

不得使用带病不准或损坏的仪器进行测定。

光学瓦斯检定器的使用保养注意事项（二）光学瓦斯检定器是一种常用的气体检测仪器，广泛应用于燃气、化工、石化、矿山等领域。

正确使用和保养光学瓦斯检定器可以保证其稳定可靠的工作，延长使用寿命。

下面将详细介绍关于光学瓦斯检定器的使用保养注意事项。

一、使用注意事项：1. 确保操作人员具备专业知识和操作技能：使用光学瓦斯检定器需要具备一定的专业知识和操作技能，操作人员应接受专业培训并持证上岗，能够正确使用和操作仪器。

2. 了解仪器的性能和规格：在使用光学瓦斯检定器之前，要仔细阅读仪器的使用说明书，了解仪器的性能和规格，确保能正确操作和使用该仪器。

3. 遵循使用安全规范：在使用光学瓦斯检定器时，要遵循相关的使用安全规范，如佩戴个人防护装备，避免气体泄漏情况下进入封闭空间等。

光干涉式瓦斯检定器我国煤矿使用的光学瓦斯检定器型号很多，主要有抚顺安仪厂的AQG-1型，西安煤矿仪表厂的GWJ-1型以及日本的理研18型光学瓦斯检定器等。

其原理和结构基本相同，测量瓦斯浓度范围为0～10%。

（一）仪器的构造AQG-1型瓦斯检定器的构造如图1所示。

图1 AQG-1型瓦斯检定器构造示意图1-照明装置组；2-聚光镜组；3-平面镜组；4-折光镜组；5-发射棱镜组；6-物镜组；7-测微组；8-目镜组；9-吸收管组；10-气室组；11-按钮组（1）照明装置组。

是仪器产生干涉条纹的光源部分，电源为一节电池。

（2）聚光镜组。

该镜用以聚集由光源发出的光，以增强亮度。

（3）平面镜组。

平面镜组是产生光干涉的重要部件。

通过聚光镜的光线以45°交角射向平面镜，光线经过此镜后分为两束，以便得到所需的干涉条纹宽度。

（4）折光棱镜组。

折光棱镜是产生光干涉的重要部件。

它将光线进行两次90°反射后折回平面镜。

（5）反射棱镜组。

反射棱镜的作用是将光线作90°转向。

在井下测定有害气体以前必须先调整好基数，在测量过程中，不得随意转动与调节螺杆连在一起的粗动手轮。

（6）物镜组。

其上的光屏是用以改善干涉条纹的清晰度。

（7）测微组。

当转动测微手轮时，产生光线的偏折，使干涉条纹移动。

（8）目镜组。

目镜组包括分划板和两个放大透镜。

它利用旋转保护玻璃框来调节视度，使看到的条纹及刻度线性清晰明显。

（9）吸收管组。

因矿井的情况不同，测量二氧化碳和瓦斯两种气体时，还应有一较长的附加吸收管，内装钠石灰，用以吸收二氧化碳。

在仪器内的吸收管中，装有变色硅胶或氯化钙来吸收水蒸汽。

（10）气室组。

气室是测定气体的主要部分，共分为3格，两侧的两格称为空气室，中间的一格称为瓦斯室。

各室的两端上侧，有弯曲紫铜管用以连接橡胶皮管。

对气室的要求是，空气和瓦斯室不漏气、不串气。

（11）按钮组。

仪器上有两个按钮，上面一个用来控制测微读数部分的照明电路。

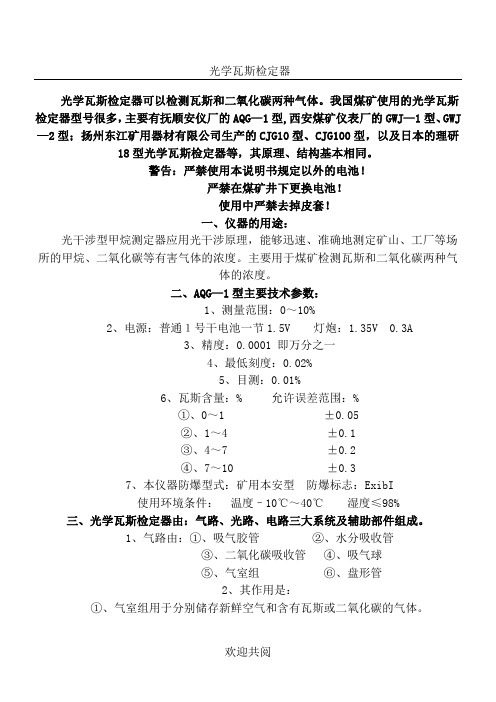

光学瓦斯检定器光学瓦斯检定器可以检测瓦斯和二氧化碳两种气体。

我国煤矿使用的光学瓦斯检定器型号很多，主要有抚顺安仪厂的AQG—1型,西安煤矿仪表厂的GWJ—1型、GWJ —2型；扬州东江矿用器材有限公司生产的CJG10型、CJG100型，以及日本的理研18型光学瓦斯检定器等，其原理、结构基本相同。

警告：严禁使用本说明书规定以外的电池！严禁在煤矿井下更换电池！三、光学瓦斯检定器由：气路、光路、电路三大系统及辅助部件组成。

1、气路由：①、吸气胶管②、水分吸收管③、二氧化碳吸收管④、吸气球⑤、气室组⑥、盘形管2、其作用是：①、气室组用于分别储存新鲜空气和含有瓦斯或二氧化碳的气体。

②、水分吸收管内装药品为变色硅胶或氯化钙，用于吸收气体中的水分，使气室玻璃上不产生雾气，灰尘就不容易附在上面，就不会造成干涉条纹不清晰，也不会使里面短吸收管内的钠石灰受潮而提前失效。

③、二氧化碳吸收管内装药品为钠石灰，用于吸收气体中的二氧化碳气体，使之不进入气样室内，以使测定的瓦斯浓度数据更精确。

④、盘形管的作用是使测定时的空气室内的空气温度和绝对压力与被测地点（或瓦斯室内）的温度和绝对压力相同，同时又使含瓦斯的气体不能进入空气室。

四、怎样分段检查光学瓦斯检定器的进出气系统？12、再按上按钮键，从测微玻璃窗观察电路系统的灯炮发光亮度是否正常，测微刻度盘上的刻度、数字是否清晰明亮。

六、光学瓦斯检定器的构造及作用：1、照明装置组：是仪器产生干涉条纹的光源部分。

①、电池一节，1号干电池。

规格：1.5V，灯炮型号1.35V、0.3A，发光亮度为1.8Lm。

②、有0～100%型号的是装有2节电池，具有白色反光面的灯炮效果较好。

2、聚光镜组：聚光镜组和镜座用胶粘牢，该镜用以聚集由光源发出的光，以增强亮度。

3、平面镜组：是产生干涉的重要部件。

平面镜是用挡片、弓形弹片和压板等固定在镜座上。

通过聚光镜的光线以45°交角射向平面镜，光线经过此镜后分为两束，由于镜座的作用，该镜向后55′，以便得到所需的干涉条纹宽度即一条条纹到另一条条纹间的距离，两条纹之间的宽度读数是1.75% 。

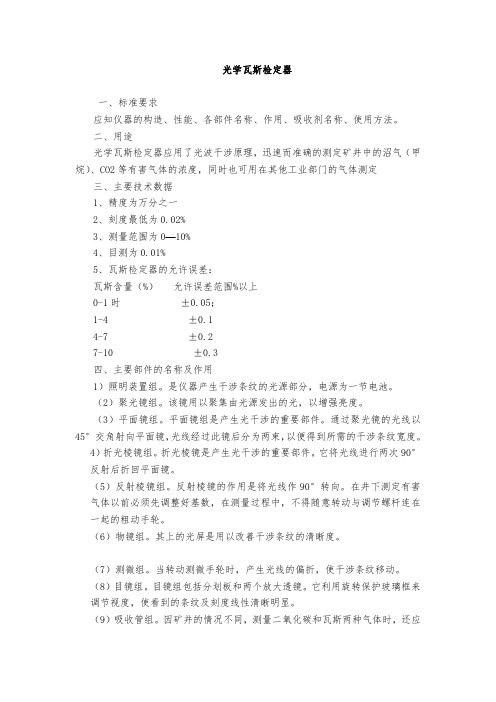

光学瓦斯检定器一、标准要求应知仪器的构造、性能、各部件名称、作用、吸收剂名称、使用方法。

二、用途光学瓦斯检定器应用了光波干涉原理，迅速而准确的测定矿井中的沼气（甲烷）、CO2等有害气体的浓度，同时也可用在其他工业部门的气体测定三、主要技术数据1、精度为万分之一2、刻度最低为0.02%3、测量范围为0—10%4、目测为0.01%5、瓦斯检定器的允许误差：瓦斯含量（%）允许误差范围%以上0-1时±0.05；1-4±0.14-7±0.27-10±0.3四、主要部件的名称及作用1）照明装置组。

是仪器产生干涉条纹的光源部分，电源为一节电池。

（2）聚光镜组。

该镜用以聚集由光源发出的光，以增强亮度。

（3）平面镜组。

平面镜组是产生光干涉的重要部件。

通过聚光镜的光线以45°交角射向平面镜，光线经过此镜后分为两束，以便得到所需的干涉条纹宽度。

4）折光棱镜组。

折光棱镜是产生光干涉的重要部件。

它将光线进行两次90°反射后折回平面镜。

（5）反射棱镜组。

反射棱镜的作用是将光线作90°转向。

在井下测定有害气体以前必须先调整好基数，在测量过程中，不得随意转动与调节螺杆连在一起的粗动手轮。

（6）物镜组。

其上的光屏是用以改善干涉条纹的清晰度。

（7）测微组。

当转动测微手轮时，产生光线的偏折，使干涉条纹移动。

（8）目镜组。

目镜组包括分划板和两个放大透镜。

它利用旋转保护玻璃框来调节视度，使看到的条纹及刻度线性清晰明显。

（9）吸收管组。

因矿井的情况不同，测量二氧化碳和瓦斯两种气体时，还应有一较长的附加吸收管，内装钠石灰，用以吸收二氧化碳。

在仪器内的吸收管中，装有变色硅胶或氯化钙来吸收水蒸汽（10）气室组。

气室是测定气体的主要部分，共分为3格，两侧的两格称为空气室，中间的一格称为瓦斯室。

各室的两端上侧，有弯曲紫铜管用以连接橡胶皮管。

对气室的要求是，空气和瓦斯室不漏气、不串气。

光学瓦斯检定器管理制度一、引言光学瓦斯检定器是一种常用的瓦斯检测仪器，用于监测煤矿等工作场所中的可燃气体浓度，确保工作环境的安全。

为了确保光学瓦斯检定器的准确性和可靠性，提高瓦斯检测的效果，制定光学瓦斯检定器管理制度十分重要。

二、检定器的管理责任1.公司应设立光学瓦斯检定器的管理部门负责检定器的选购、维护和管理工作。

2.管理部门应制定检定器的使用和维护规范，并进行培训，确保员工能够正确操作和维护检定器。

3.管理部门应定期进行检定器的日常巡检和定期维护，确保设备的运行正常。

三、检定器的选购1.公司应严格按照国家相关规定，选购具有合格证书的光学瓦斯检定器。

2.选购时应考虑设备的准确性、响应时间、适用范围等因素，确保选购到适合工作场所需要的检定器。

四、检定器的日常使用与维护1.员工在使用检定器前，应进行必要的培训，了解操作方法和注意事项。

2.定期对检定器进行校验，确保设备的准确性。

校验结果应记录并保存。

3.员工在使用检定器时，应注意正确的测量方法和环境条件，确保测量结果准确可靠。

4.定期对检定器的外观和功能进行检查，如发现异常应及时报修或更换设备。

5.检定器的存放和保管应符合相关规定，防止损坏和丢失。

五、检定器的维护与标定1.定期对检定器进行清洁和保养，确保设备的正常运行。

2.按照设备规定的周期进行标定，确保测量结果准确可靠。

标定的结果和日期应记录并保存。

六、检定器的报废处理1.检定器的使用寿命为五年，超过寿命的设备应进行报废处理。

2.报废设备的零部件和敏感元件应进行彻底破坏或隔离处理，防止误用和再利用。

七、若检定器发生故障1.如发现检定器发生故障，员工应立即停止使用，并向管理部门报告故障情况。

2.管理部门应及时安排专业人员进行维修或更换设备。

八、光学瓦斯检定器管理制度的评估1.管理部门应定期对光学瓦斯检定器的管理制度进行评估，发现问题及时进行改进和完善。

2.员工应积极参与评估工作，提出改进建议，并共同促进检定器管理的不断提升。

光学瓦斯（甲烷）鉴定器、什么是瓦斯鉴定器？有何特点？。

它光干涉式瓦斯检定器，又叫光学瓦斯检定器，俗称“理研” 的种类较多，有GWJ-1型、AQG-1型和CJG-10型等等。

该仪器的测量范围有两种：0〜10% 0〜100%瓦斯鉴定器是利用光学折射原理测定瓦斯和二氧化碳等气体浓度的便携式仪器。

这种仪器的特点是携带方便，操作简单，安全可靠，并有足够的精度。

、光学瓦斯鉴定器由哪几部分组成？一些主要部件的作用是什么？光学瓦斯鉴定器由气路系统、光路系统、电路系统三部分组成。

一）、气路系统：由吸收管组和气室组组成1 、吸收管组：在它里边所装的药品因各矿井的情况不同而可以不同。

一般外管装二氧化碳吸收剂，内管装水份吸收剂。

1 ）二氧化碳吸收管：内装3-5mm 粉红色颗粒状钠石灰，用于吸收混合气体中的二氧化碳；钠石灰失效后由粉红变为淡黄、粉化。

2）水份吸收管：内装白色氯化钙或蓝色硅胶，用于吸收混合气体中的水份；硅胶由蓝变红，氯化钙结块，管壁有雾气及水珠均为药品失效象征。

3）毛细管（U 形管）：外通大气，当测定时使气室的空气温度和绝对压力与被测地点（或瓦斯室内）温度和绝对压力相同，又不使含瓦斯的气体进入空气室。

2、气室组：是测定气体的主要部分，共分三格，用于分别充入新鲜空气和含瓦斯或二氧化碳气体。

（如下图）气室两侧的小格称为空气室，中间的大格称为气样室。

各室的两端上侧有弯曲的紫铜管用以连接橡皮管。

对气室的基本要求是：空气室和气样室各不漏气及相互间不串气。

由于构造的不同，有的气室两个空气室是不相通的，有的是相通的，但这对性能没有影响，都可以使用。

管1接橡皮堵头，3和4用橡皮管相连，管6接毛细管（U形管），外通大气，作用是自动平衡气压的变化，与气样室具有相同的气压, 并减少气体扩散的影响。

当测定时使气室的空气温度和绝对压力与被测地点（或瓦斯室内）温度和绝对压力相同，又不使含瓦斯的气体进入空气室。

因仪器在矿井下使用，污浊空气可能逐渐渗入空气室，影响测定结果（使测定结果偏低），因此必须定期拆出橡皮堵头和毛细管，用新鲜空气清洗毛细管和空气室。

光学瓦斯检定器管理制度光学甲烷检定器，主要用于测定煤矿井下空气中的甲烷，二氧化碳气体浓度。

1、光干涉型甲烷测定器是表密光学仪器，使用时必须注意维护，避免仪器受到较大振动或冲击，以防止内部零件发生变位。

注意防潮，注意清洁，防止外界污物。

灰尘等由气路和缝隙进入仪器，否则应进行清洗。

若仪器发生故障，必须停止使用，立即处理。

2、光学甲烷检定器必须固定到使用人员，统一编号集中管理、建帐建卡，配备量按每人一台加____%的备用量。

光学瓦斯检定器使用年限在____年，超期的必须由集团公司计量站出据报废通知书予以报废。

3、必须固定人员负责维修和更换药品，每天检查一次，并统一管理发放，严禁个人存入换衣箱内。

4、光学甲烷检定器，必须每年送集团公司安全仪器仪表计量站进行计量检定。

5、高瓦斯矿井及瓦斯异常涌出的矿井必须配备一定数量的____%光学甲烷检定器。

光学瓦斯检定器管理制度（2）是为了确保光学瓦斯检定器的正常运行和检定结果的准确性，制定的一套管理规定和制度。

以下是光学瓦斯检定器管理制度的主要内容：1. 检定器的购买和验收：对购买的光学瓦斯检定器进行验收，确保其符合国家标准和相关要求。

2. 检定器的定期检定：设立定期检定制度，对光学瓦斯检定器进行定期检定，一般为每年一次，确保其准确性和稳定性。

3. 检定器的保养和维护：建立光学瓦斯检定器的保养和维护制度，定期清洁检定器，更换损坏或老化的部件，确保其正常运行。

4. 使用人员的培训和操作规范：对使用光学瓦斯检定器的人员进行必要的培训，使其熟悉操作规范和安全注意事项，确保检定操作的准确性和安全性。

5. 检定结果的记录和归档：对每次检定的结果进行详细记录和归档，包括检定日期、检定人员、检定方法、检定结果等，以便后续查阅和比对。

6. 异常情况的处理：建立光学瓦斯检定器异常情况处理制度，对发现的异常情况及时进行处理，包括停止使用、修理或更换设备等。

7. 检定器的报废和更新：根据检定结果和设备寿命，确定光学瓦斯检定器的报废和更新时机，确保设备的有效使用和准确性。
