电梯无脚手架安装工艺

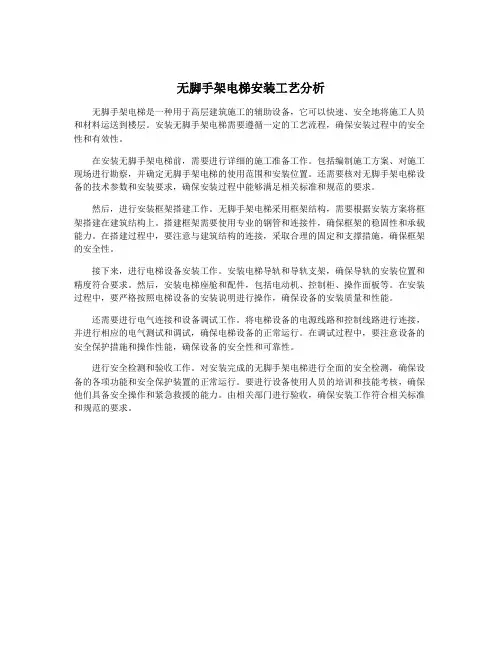

无脚手架电梯安装工艺分析
无脚手架电梯是一种用于高层建筑施工的辅助设备，它可以快速、安全地将施工人员和材料运送到楼层。

安装无脚手架电梯需要遵循一定的工艺流程，确保安装过程中的安全性和有效性。

在安装无脚手架电梯前，需要进行详细的施工准备工作。

包括编制施工方案、对施工现场进行勘察，并确定无脚手架电梯的使用范围和安装位置。

还需要核对无脚手架电梯设备的技术参数和安装要求，确保安装过程中能够满足相关标准和规范的要求。

然后，进行安装框架搭建工作。

无脚手架电梯采用框架结构，需要根据安装方案将框架搭建在建筑结构上。

搭建框架需要使用专业的钢管和连接件，确保框架的稳固性和承载能力。

在搭建过程中，要注意与建筑结构的连接，采取合理的固定和支撑措施，确保框架的安全性。

接下来，进行电梯设备安装工作。

安装电梯导轨和导轨支架，确保导轨的安装位置和精度符合要求。

然后，安装电梯座舱和配件，包括电动机、控制柜、操作面板等。

在安装过程中，要严格按照电梯设备的安装说明进行操作，确保设备的安装质量和性能。

还需要进行电气连接和设备调试工作。

将电梯设备的电源线路和控制线路进行连接，并进行相应的电气测试和调试，确保电梯设备的正常运行。

在调试过程中，要注意设备的安全保护措施和操作性能，确保设备的安全性和可靠性。

进行安全检测和验收工作。

对安装完成的无脚手架电梯进行全面的安全检测，确保设备的各项功能和安全保护装置的正常运行。

要进行设备使用人员的培训和技能考核，确保他们具备安全操作和紧急救援的能力。

由相关部门进行验收，确保安装工作符合相关标准和规范的要求。

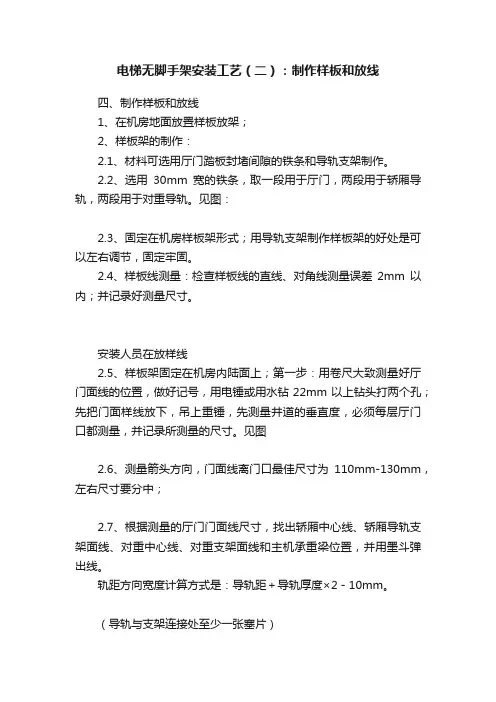

电梯无脚手架安装工艺（二）：制作样板和放线四、制作样板和放线1、在机房地面放置样板放架；2、样板架的制作：2.1、材料可选用厅门踏板封堵间隙的铁条和导轨支架制作。

2.2、选用30mm宽的铁条，取一段用于厅门，两段用于轿厢导轨，两段用于对重导轨。

见图：2.3、固定在机房样板架形式；用导轨支架制作样板架的好处是可以左右调节，固定牢固。

2.4、样板线测量：检查样板线的直线、对角线测量误差2mm以内；并记录好测量尺寸。

安装人员在放样线2.5、样板架固定在机房内陆面上；第一步：用卷尺大致测量好厅门面线的位置，做好记号，用电锤或用水钻22mm以上钻头打两个孔；先把门面样线放下，吊上重锤，先测量井道的垂直度，必须每层厅门口都测量，并记录所测量的尺寸。

见图2.6、测量箭头方向，门面线离门口最佳尺寸为110mm-130mm，左右尺寸要分中；2.7、根据测量的厅门门面线尺寸，找出轿厢中心线、轿厢导轨支架面线、对重中心线、对重支架面线和主机承重梁位置，并用墨斗弹出线。

轨距方向宽度计算方式是：导轨距＋导轨厚度×2－10mm。

（导轨与支架连接处至少一张塞片）导轨支架面线离支架面5mm，两根面线离支架边5-10mm；注意事项1、轿厢支架面线宽根据导轨的大小而定，T89导轨支架面线根据支架宽减10mm，T127导轨支架面线宽度固定260mm。

2、对重支架面线宽度固定150mm。

并联梯、面对面电梯放样板示意图2.8、经过门面线的测量定位；如一次测量尺寸定位是好的，门面线不用移动，根据门面线参照图纸用墨斗弹出轿厢中心和对重中心。

（要是门面线有偏差，根据测量数据，可前后左右移位）。

2.8.1、电梯是并联或是面对面的，井道厅门口平面线可以参照由施工方提供的参考基准线。

2.9、当样板线位置定位好后，用电锤或水钻22mm以上钻头在定位点上打孔，用8mm膨胀螺丝固定样板架，把样板线捆在重锤上放到底坑，然后固定下样板架。

3、下样板定位：3.1、下样板选用导轨支架固定在井道壁上，当样板线吊重锤静止后，用螺丝和扁铁把样板线固定在样板架上；见图：轿厢导轨样板线定位3.2、下样板定位好后，可取掉重锤，用大力钳拉住样板线用力往下拉紧，把样板线捆在固定好的样架上，这样可以绷紧样板线，样板线静止快，可以很快的校正导轨。

无脚手架电梯安装工艺分析电梯是一种用于垂直运输的工业设备，其安装过程需要严格的安全标准和优秀的技术。

无脚手架电梯安装工艺是比较常用且安全性较高的安装方式，以下将对无脚手架电梯安装工艺进行分析：一、前期准备1、确定安装位置：在安装前需要确定电梯产品的规格、型号和安装位置，以确保后续的安装进度；2、制定安装方案：针对所选用的产品进行方案设计，一次性明确工程量以及各个节点的安装工艺控制要点；3、需要开展以钢结构质量和规格为基础的检查，进行一次钢结构评估审查，检验是否符合国家标准和工艺要求。

二、安装构架1、标定电梯位置：根据工程量、方案设计要求和建设图纸要求，确定电梯安装位置。

2、组装构架：构架组装前，必须先检验钢结构质量。

3、吊装构架：将组装好的构架吊装至上部的安装位，同时要保证吊装安全；4、定位固定构架：吊装构架过后，需要再进行一次位置调整和定位，再将构架固定。

三、安装导轨与支撑架1、导轨的安装：安装导轨称为本项任务的关键，选择电梯导轨型号时需考虑电梯产质量量、运输方式以及提升高度等。

2、导轨与支撑架的连接：导轨位置的安全直接影响到质量，连接方式需要牢固耐用，避免在工程期间出现问题。

四、安装主梁1、组装主梁：主梁安装须坚持质量第一原则。

组装前检查主梁质量，并根据方案安排精确的安装进度。

2、吊装主梁：在吊装主梁之前，应先考虑重量、形状、尺寸和安全问题，再进行吊装。

3、定位固定主梁：将主梁在平衡状态下放置在设定位置并固定，必须确保其安全牢固。

五、安装轿厢1、轿厢组装：在轿厢组装前，首先检查其质量，以确保质量符合国家标准和工程要求。

2、吊装轿厢：将轿厢吊装到相应位置，并根据工程方案调整位置。

3、调整及固定轿厢：在调整及固定轿厢过程中，需确保电梯轿厢垂直，与导轨平行，固定牢固。

六、安装配重2、配重定位和吊装：在定位和吊装过程中，需确保位置和安全，以避免出现各种意外事件。

3、抛锚、繫紧配重：配重定位后，需将其固定，并进行吊装校验以达到系统调试要求。

无脚手架电梯安装工艺研究一、安装前准备在开始安装无脚手架电梯之前，必须进行充分的准备工作。

首先，要做好安全措施，提高意识，保障安全。

其次，要准备好安装所需的工具、材料、配件等。

此外，还需根据电梯的安装位置和场地环境进行详细的勘察和分析，确定安装方案。

1. 电梯杆件的组装无脚手架电梯的杆件主要有立杆、横杆、斜杆等组成。

在组装时，必须严格按照设计要求进行组装，确保组装牢固可靠。

先将立杆的一端插入地脚座，然后根据需要连接多只立杆，并在竖杆上安装横杆和斜杆。

此外，在每个立杆上都必须设置水平仪，以确保立杆的竖直度。

2. 安装电梯机器房无脚手架电梯的机器房必须设置在固定地点，以确保设备的稳定性和安全性。

在安装机器房时，应根据设计要求进行处理，确保机器房可以承受电梯的重量和振动。

电梯导轨是电梯的核心部件，安装过程中一定要注意安全。

在导轨安装前，必须先在地面上进行预布线，确定导轨的位置和朝向，然后进行导轨的安装。

导轨的连接必须牢固可靠，安装时不能损坏导轨，以免影响电梯的安全和使用寿命。

4. 安装电梯拦截器和防坠安全器为了确保电梯的安全性，在安装过程中还要设置拦截器和防坠安全器。

拦截器主要起到保护电梯日常使用的安全作用，防坠安全器则能在电梯发生事故时保障人员的生命安全。

5. 电梯的连接和调试安装无脚手架电梯后，还需要进行连接和调试。

连接时应注意连线方式和连接端口，确保电梯各部件之间的联动平稳。

调试时应进行试运行，检查电梯的运行状态。

如有异常状况，应及时清理和调整，确保电梯安全运行。

三、安装后验收在安装完无脚手架电梯后，还需要进行验收和整改。

验收的主要目的是检查电梯的安全性和合规性，确保电梯符合国家安全标准。

在验收时，必须认真检查电梯的各项指标和参数，如开关机是否灵活、限速器是否安装完好等。

如发现问题，应及时整改，确保电梯的安全性。

四、总结无脚手架电梯的安装工艺繁杂，需要精细化的操作和严格的管控。

只有在安全可靠的情况下，才能正常使用电梯，提高施工质量和效率。

无脚手架电梯安装工艺分析无脚手架电梯是一种用于建筑施工现场的临时设备，用于安全、高效地运输人员和材料。

无脚手架电梯的安装工艺是指在施工现场对电梯进行装配和安装的一系列步骤和方法。

本文将对无脚手架电梯安装工艺进行分析。

1. 施工现场准备：在进行无脚手架电梯安装之前，首先需要进行施工现场的准备工作。

包括清理施工现场，确保场地平整、干净，移除障碍物和危险物品，确保安全。

2. 地基处理：无脚手架电梯的安装需要一个坚固的地基来支撑。

在进行电梯安装之前，需要对地基进行处理，确保其足够坚固和稳定。

具体的地基处理方法可以根据施工现场的具体情况进行选择。

3. 电梯组装：无脚手架电梯的组装是一个关键的环节。

在组装过程中，需要将电梯的各个部分进行装配，包括电梯井架、轿厢、驱动系统等。

在进行组装之前，需要对每个部分进行检查，确保其质量符合要求。

4. 安装配件：无脚手架电梯安装过程中还需要安装一些配件，如导轨、门等。

这些配件的安装需要按照电梯的设计要求进行，确保安装的牢固和稳定。

5. 调试和检查：无脚手架电梯安装完成后，需要进行调试和检查，确保电梯的运行正常和安全。

包括电梯的起升和降落、门的开关、安全装置等方面的功能检查。

6. 试运行和验收：无脚手架电梯安装完成后，需要进行试运行和验收。

试运行是为了检查电梯的性能和功能是否正常，验收是为了确认安装符合相关的技术标准和要求。

以上就是无脚手架电梯安装工艺的分析。

无脚手架电梯的安装对施工现场的安全和效率具有重要的影响，因此在进行安装工作时，需要遵守相关的安全规定和操作规程，确保安全和质量。

还需要注意与其他施工工序的协调和配合，确保施工进度的顺利进行。

无脚手架电梯安装工艺安全措施1. 介绍无脚手架电梯是目前在建筑工地中常见的设备，它用于提升工人和材料，以改善施工效率和安全性。

然而，在安装无脚手架电梯时，必须采取适当的安全措施以确保工人的安全。

本文将介绍无脚手架电梯的安装工艺和相应的安全措施。

2. 无脚手架电梯安装工艺2.1 准备工作在安装无脚手架电梯之前，必须进行一系列的准备工作。

首先，要确保安装地点的基础结构稳定。

然后，要确定电梯的安装位置，并确保有足够的空间进行安装和操作。

最后，要检查所需的材料和工具是否齐全，并做好记录。

2.2 安装电梯塔体安装电梯塔体是无脚手架电梯安装的关键步骤之一。

首先，要根据设计要求安装电梯塔体的支撑结构。

然后，根据制造商提供的图纸和说明，逐步安装电梯塔体的组件。

在安装过程中，要确保每个组件的连接牢固，并进行必要的调整和校正。

2.3 安装电梯部件完成电梯塔体的安装后，接下来是安装电梯的其他部件，包括电梯轨道、电梯机房和操作控制系统。

在安装轨道时，要确保轨道的安全性和稳定性，并与电梯塔体进行合适的连接。

对于电梯机房和操作控制系统的安装，要严格按照制造商的要求进行，确保其正常运行和安全性。

2.4 安全检查和测试安装完成后，必须进行安全检查和测试，以确保无脚手架电梯的安全运行。

安全检查包括检查电梯的各个部件和连接是否牢固，是否存在安全隐患等。

测试包括电梯的负荷测试、速度测试和安全装置测试等。

只有通过了这些检查和测试，才能正式投入使用。

3. 安全措施在安装无脚手架电梯过程中，必须严格遵守以下安全措施，以确保工人的安全：•穿戴个人防护装备，包括安全帽、安全鞋、安全带等；•在安装过程中，要保持工作区域的整洁和清晰，避免杂物堆积和危险物品存在；•使用合适的工具和设备，确保安装过程的顺利进行；•在安装过程中，要严格遵守操作规程和安全操作程序；•定期检查和维护电梯的各个部件，确保其正常运行和安全性；•在进行安全检查和测试时，要严格按照相关的标准和要求进行。

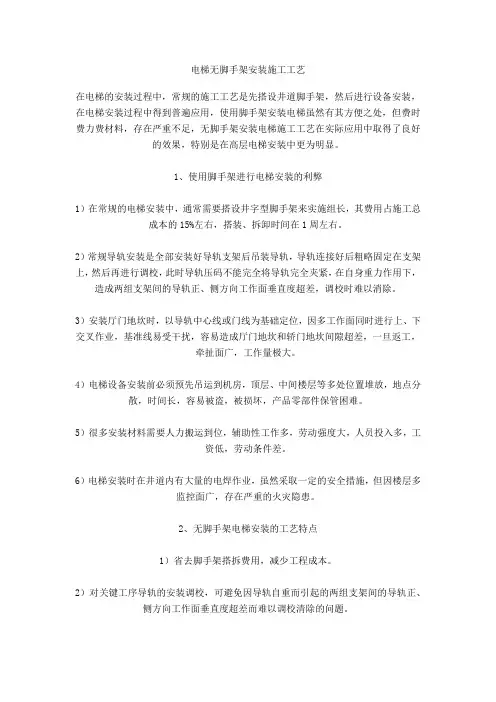

电梯无脚手架安装施工工艺在电梯的安装过程中，常规的施工工艺是先搭设井道脚手架，然后进行设备安装，在电梯安装过程中得到普遍应用，使用脚手架安装电梯虽然有其方便之处，但费时费力费材料，存在严重不足，无脚手架安装电梯施工工艺在实际应用中取得了良好的效果，特别是在高层电梯安装中更为明显。

1、使用脚手架进行电梯安装的利弊1）在常规的电梯安装中，通常需要搭设井字型脚手架来实施组长，其费用占施工总成本的15%左右，搭装、拆卸时间在1周左右。

2）常规导轨安装是全部安装好导轨支架后吊装导轨，导轨连接好后粗略固定在支架上，然后再进行调校，此时导轨压码不能完全将导轨完全夹紧，在自身重力作用下，造成两组支架间的导轨正、侧方向工作面垂直度超差，调校时难以消除。

3）安装厅门地坎时，以导轨中心线或门线为基础定位，因多工作面同时进行上、下交叉作业，基准线易受干扰，容易造成厅门地坎和轿门地坎间隙超差，一旦返工，牵扯面广，工作量极大。

4）电梯设备安装前必须预先吊运到机房，顶层、中间楼层等多处位置堆放，地点分散，时间长，容易被盗，被损坏，产品零部件保管困难。

5）很多安装材料需要人力搬运到位，辅助性工作多，劳动强度大，人员投入多，工资低，劳动条件差。

6）电梯安装时在井道内有大量的电焊作业，虽然采取一定的安全措施，但因楼层多监控面广，存在严重的火灾隐患。

2、无脚手架电梯安装的工艺特点1）省去脚手架搭拆费用，减少工程成本。

2）对关键工序导轨的安装调校，可避免因导轨自重而引起的两组支架间的导轨正、侧方向工作面垂直度超差而难以调校清除的问题。

3）安装厅门地坎时，避免因上下交叉作业造成基准线受干扰的现象，保证安装精度。

4）安装材料费时，机具、人员可利用移动平台运送，减轻劳动强度，减少搬运耗工，提高工作效率，电梯设备零部件集中放置，利于保管、发放管理。

5）劳动力投入少，人员工作面的环境好。

3、无脚手电梯安装工艺的步骤本施工工艺主要先组装好轿箱、轿底板及对重架，安装好主机、控制柜等机房设备，挂好钢丝绳，然后临时用电运行，利用轿箱作为移动平台，施工人员、机具及安装材料随平台由下往上运行，进行井道内导轨、厅门及电气设备安装工作，完全省去脚手架，具体施工工艺流程：1）开始准备工作，机房设备吊装2）现场测量及记录3）施工计划的确定4）开工准备（临时电源、插座、电缆及加工专用工具）5）机房部件搬入6）样板架制作及安装放线7）机房设备安装及配线8）吊装导轨9）底坑2根导轨支架安装及导轨调整10）缓冲器安装11）对重架安装（放置相应得对重铁）12）在一层组装轿箱（安装操作平台，安全护栏，防护网、临时电缆）13）对重架提升、安装钢丝绳14）临时慢车运行15）在向上运行的同时安装导轨支架及导轨，并进行导轨调整，当对重与轿箱平齐时安装对重导靴，并放入对重导轨。

LEHY无脚手架安装作业指导书TF-LEHY-ID（版本 *）（中文版）共36页编制：丁舜禹校对：王志平审核：徐卫玉批准：乐麟上海三菱电梯有限公司<2010-8-27>LEHY无脚手架安装步骤目录1 工艺概要与规则 (3)1-1 工艺概要 (3)1-2 安全措施 (3)1-3 安全管理 (4)2 无脚手架工艺适用范围及条件 (4)3 标准操作工艺流程 (5)4 安装操作步骤 (7)4-1 现场调查，调度和开工准备 (7)4-2 起重常识 (8)4-3 样板的计算及设定方法 (9)4-4 机房布置 (10)4-5 底层脚手架搭建和导轨搬入 (11)4-6 导轨竖立 (13)4-7 对重架、轿厢架组装 (13)4-8 移动作业平台的安装 (15)4.9 PM曳引机空转对极 (18)4-10 安装曳引钢丝绳 (18)4-11 井道内设备安装。

(24)4-12 临时低速运转 (25)4-14 正式电气接线和设定（参考随机资料） (27)4-15 慢车调试、快车调试和功能调试（参考随机资料） (27)5 附件 (27)附件一门洞封堵形式（推荐性） (28)附件二无架安装工装检查要领 (29)附件三LEHY无脚手架安装规格配置表 (31)附件四LEHY无脚手架安装土建勘测特殊要求 (33)附件五LEHY无脚手架工装电气图 (34)1 工艺概要与规则所谓无脚手架安装工艺是在不使用脚手架的情况下进行电梯安装。

在这种工艺中将电梯轿厢本体作前期的临时低速运转，并借用此作为工作平台进行导轨、支架安装，层站设备安装以及井道内部配接线的工作。

因为，无脚手架工艺与传统脚手架安装工艺有较大不同，在采用本工艺进行实际施工时，必须按照本工艺内容操作并遵守标准操作顺序为前提。

1-1 工艺概要本工艺是以提高施工安全性和操作效率为目的开发的。

工序如下：(1) 使用卷扬机吊起首根导轨，最下端固定在缓冲装置的底座上。

然后设置最下面的2档支架。

2024年无脚手架电梯安装工艺、工序及技术保证3.层门护网及护栏4.卷扬机（用于起吊重物和电梯部件。

卷扬机额定载重不得小于本工艺所规定的载重量。

不得以卷扬机起吊轿箱作为载人平台）5.导向绳可以避免轿箱和对重碰撞危险。

6.轿顶头顶保护尽管门口已有保护，但是仍需头顶保护给安装人员提供额外的保护，防止落物。

7.安装工不得自行封线，必须由调试员采用专用封线插头。

工艺、第二节工艺、工序及安全技术一．安装工作平台1.安装生命线a.首先在井道外固定连接两条生命线，以便组装安装平台。

2.工作平台a．工作平台是无脚手架安装工艺的特有工具。

由于井道内没有脚手架，需要在顶层搭建工作平台以便某些安装工作能在工作平台上进行。

2.1工作平台的尺寸a.b.c.d.e.工作平台安装完成后，承载面距顶层地面1500mm。

槽钢（20#）框架使用M16的螺栓紧固。

平台上的护栏（7×7角钢）使用M8的螺栓连接，护栏高度不低于1.1m。

在平台上最多允许两名安装人员同时工作。

平台上的支撑木板要符合要求7×7角钢20#槽钢2.2平台的作用a.井道测量b.安装曳引绳c.如果需要可用于清理井道壁上的钢筋/钢管。

2.3平台安装方法a.在井道外根据平台组装。

b.在机房使用卷扬机或手拉葫芦吊装平台。

c.平台组装好后，必须用膨胀螺栓固定。

d.安装平台上的支撑木板。

安装人员在平台上工作时，必须佩戴安全带，并将安全带挂在生命线上。

注：a.安装人员在平台上工作时，必须佩戴安全带，并将安全带挂在生命线上。

b.必须由熟练工进行钻孔工作以保证螺栓有足够的膨胀力。

必须由熟练工进行钻孔工作，c.必须由熟练工进行钻孔工作，以保证螺栓有足够的膨胀力。

d.固定平台的时候墙壁必须牢固可靠（混凝土或者圈梁），不允许砖墙。

固定平台的时候，），不允许砖墙e.固定平台的时候，墙壁必须牢固可靠（混凝土或者圈梁），不允许砖墙。

二．测量井道放置样线样板线的正确定位是电梯安装工作的重要部分。
