如何在WinCC项目中监控S7 300400 PLC中的定时器及计数器

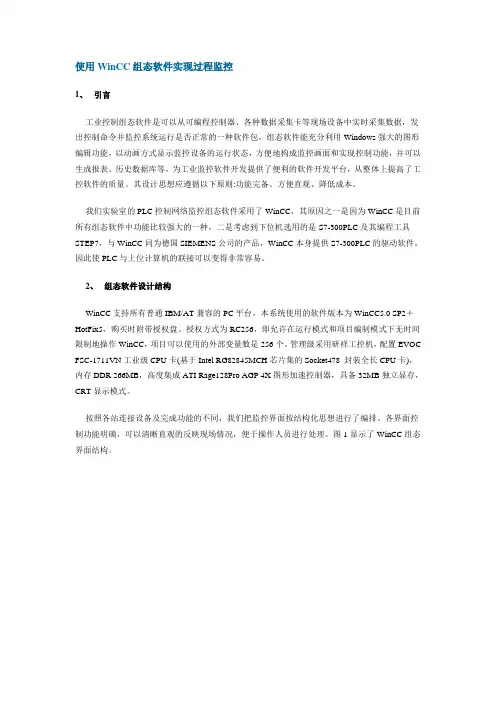

使用WinCC组态软件实现过程监控1、引言工业控制组态软件是可以从可编程控制器、各种数据采集卡等现场设备中实时采集数据，发出控制命令并监控系统运行是否正常的一种软件包，组态软件能充分利用Windows强大的图形编辑功能，以动画方式显示监控设备的运行状态，方便地构成监控画面和实现控制功能，并可以生成报表、历史数据库等，为工业监控软件开发提供了便利的软件开发平台，从整体上提高了工控软件的质量。

其设计思想应遵循以下原则:功能完备、方便直观、降低成本。

我们实验室的PLC控制网络监控组态软件采用了WinCC，其原因之一是因为WinCC是目前所有组态软件中功能比较强大的一种，二是考虑到下位机选用的是S7-300PLC及其编程工具STEP7，与WinCC同为德国SIEMENS公司的产品，WinCC本身提供S7-300PLC的驱动软件，因此使PLC与上位计算机的联接可以变得非常容易。

2、组态软件设计结构WinCC支持所有普通IBM/AT兼容的PC平台，本系统使用的软件版本为WinCC5.0 SP2＋HotFix5，购买时附带授权盘。

授权方式为RC256，即允许在运行模式和项目编制模式下无时间限制地操作WinCC，项目可以使用的外部变量数是256个。

管理级采用研祥工控机，配置EVOC FSC-1711VN工业级CPU卡(基于Intel RG82845MCH芯片集的Socket478 封装全长CPU卡)，内存DDR 266MB，高度集成ATI Rage128Pro AGP 4X图形加速控制器，具备32MB独立显存，CRT显示模式。

按照各站连接设备及完成功能的不同，我们把监控界面按结构化思想进行了编排。

各界面控制功能明确，可以清晰直观的反映现场情况，便于操作人员进行处理。

图1显示了WinCC组态界面结构。

图1 WINCC组态界面结构3、组态过程第一步首先启动WinCC，建立一个新的WinCC项目，项目分为三种类型:(1) 单用户项目这是一种只拥有一个操作终端的项目类型。

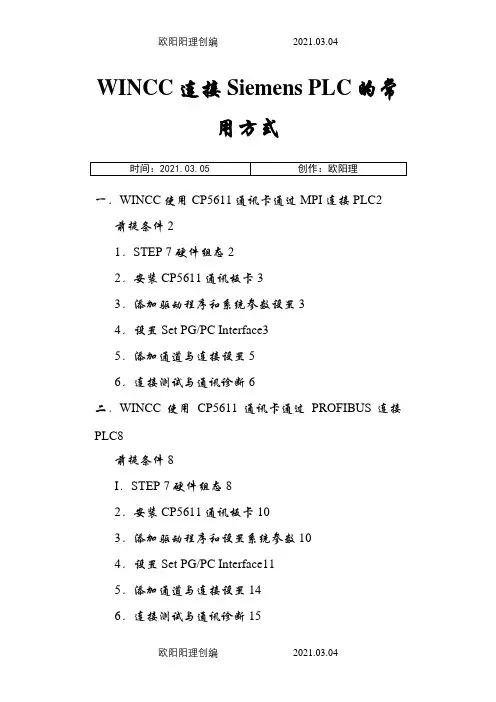

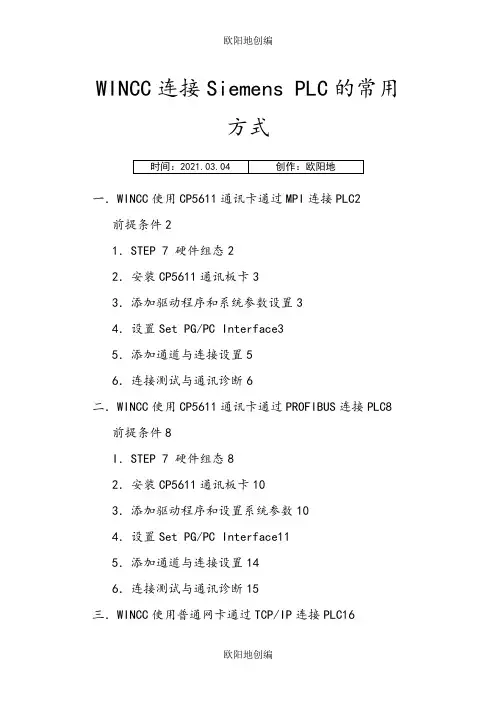

WINCC连接Siemens PLC的常用方式一．WINCC使用CP5611通讯卡通过MPI连接PLC2前提条件21．STEP 7 硬件组态22．安装CP5611通讯板卡33．添加驱动程序和系统参数设置34．设置Set PG/PC Interface35．添加通道与连接设置56．连接测试与通讯诊断6二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC8前提条件8I．STEP 7 硬件组态82．安装CP5611通讯板卡103．添加驱动程序和设置系统参数104．设置Set PG/PC Interface115．添加通道与连接设置146．连接测试与通讯诊断15三．WINCC使用普通网卡通过TCP/IP连接PLC16前提条件161．STEP7硬件组态162．设置IP地址与通讯检测183．添加驱动程序和设置系统参数194．设置Set PG/PC Interface205．添加通道与连接设置226．连接测试与通讯诊断23四．WINCC使用普通网卡通过Industrial Ethernet连接PLC25前提条件251．STEP7硬件组态262．添加驱动程序和设置系统参数273．设置Set PG/PC Interface284．添加通道与连接设置295．连接测试与通讯诊断31说明：1.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

2.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I）通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II）使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：1．新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

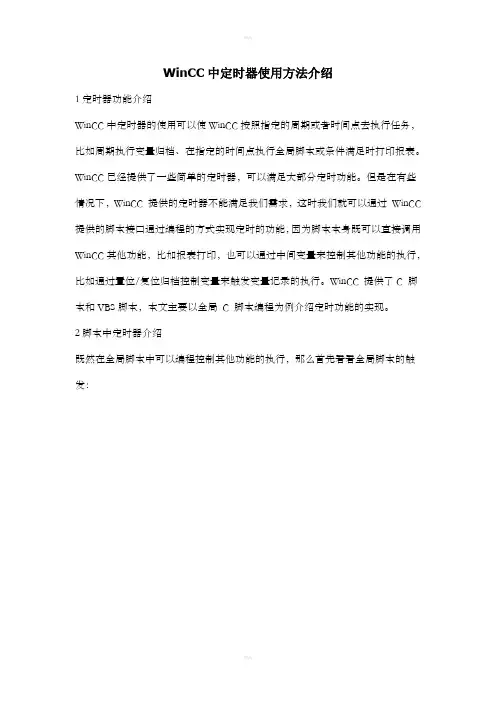

WinCC中定时器使用方法介绍1定时器功能介绍WinCC中定时器的使用可以使WinCC按照指定的周期或者时间点去执行任务，比如周期执行变量归档、在指定的时间点执行全局脚本或条件满足时打印报表。

WinCC已经提供了一些简单的定时器，可以满足大部分定时功能。

但是在有些情况下，WinCC 提供的定时器不能满足我们需求，这时我们就可以通过 WinCC 提供的脚本接口通过编程的方式实现定时的功能，因为脚本本身既可以直接调用WinCC其他功能，比如报表打印，也可以通过中间变量来控制其他功能的执行，比如通过置位/复位归档控制变量来触发变量记录的执行。

WinCC 提供了C 脚本和VBS脚本，本文主要以全局 C 脚本编程为例介绍定时功能的实现。

2脚本中定时器介绍既然在全局脚本中可以编程控制其他功能的执行，那么首先看看全局脚本的触发：图1 脚本触发器分类如图1所示：脚本触发器分为使用定时器和使用变量，定时器又分为周期执行和非周期执行一次，比如每分钟执行一次脚本属于周期执行，指定2012年10月1日执行一次属于非周期执行。

使用变量触发脚本，即在变量发生变化时，脚本就执行一次，而变量的采集可以根据指定周期循环采集，或者根据变化采集，根据变化实际是1秒钟采集变量一次。

3使用脚本实现更多定时器功能利用脚本自身的定时器，可以通过在脚本中编程的方式实现更多其它定时功能。

整点归档WinCC提供了变量归档，变量归档分为周期归档和非周期归档，不管是周期归档或非周期的归档，都又可以通过一些变量或脚本返回值来控制归档，比如：整点归档。

下面的设置结合WinCC脚本，实现了在整点开始归档，归档五分种后停止归档，即每个小时仅归档前五分钟的数据。

软件环境：Windows 7 Professional Service Pack1 , WinCC SP3归档名称：ProcessValueArchive归档变量：NewTag归档周期：1 分钟归档控制变量 startarchiveC脚本触发周期：10秒脚本代码：#include ""int gscAction( void ){#pragma option(mbcs)#pragma code ("");void GetLocalTime (SYSTEMTIME* lpst);#pragma code();SYSTEMTIME time;int t1;GetLocalTime(&time);t1=;if(t1==00){SetTagBit("startarchive",1);}if(t1==05){SetTagBit("startarchive",0);}return 0;}归档设置如图2：图2 归档设置同理，在以上脚本的基础上做修改，可以实现在某个指定的时间点打印报表，只要在满足触发条件时调用下列函数：RPTJobPrint("Myprintjob");Myprintjob为事先创建好的打印作业。

Wincc V7.3 通过VBS 记录连接PLC的时刻以及断开PLC的时刻的方法今天看QQ群里面有网友问怎么记下WINCC和PLC连接上和断开的时刻，这个问题有点意思，以前没有留意过，这两个事件也的确重要，于是尝试着做了一下试验成功了。

1. PLC一侧的编程新建两个BOOL变量，比如说是M14.0和M14.1，梯形图如下：这样一来，M14.1应该一直为1.2. WINCC一侧的编程在wincc一侧，新建四个变量：status 外部变量，二进制类型地址M14.1 替换值0 断开连接时替换。

注意这个变量不能从AS-OS传输过来，那种传输过来的不能设置替换功能，设置替换值是为了让PLC与上位机断开连接能够改变WINCC变量值。

ConnStatus:内部变量，二进制类型，初始值为0ConnTime:内部变量日期时间类型,记录连接上的时刻DisConnTime：内部变量日期时间类型,记录断开的时刻新建一个VBS全局脚本，触发器设置为周期性1s，这个周期也可以长一点，减少系统负荷。

Option ExplicitFunction actionDim ConnStatus,Status,ConnTime,DisconnTimeSet ConnStatus=HMIRuntime.Tags("ConnStatus") '内部变量Set Status=HMIRuntime.Tags("Status")Set ConnTime=HMIRuntime.Tags("ConnTime")Set DisConnTime=HMIRuntime.Tags("DisConnTime")If ConnStatus.Read =0 And Status.read=1 Then '连接上了ConnTime.Write NowConnStatus.Write 1End IfIfConnStatus.Read =1 And Status.read=0 Then '连接断开了DisConnTime.Write NowConnStatus.Write 0End IfEnd FunctionWincc画面上添加两个输入输出框，连接ConnTime和DisConnTime变量，输入输出框显示类型为日期时间类型。

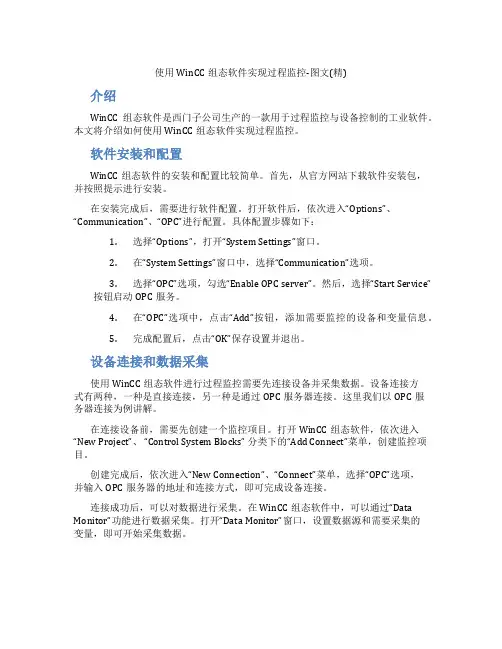

使用WinCC组态软件实现过程监控-图文(精)介绍WinCC组态软件是西门子公司生产的一款用于过程监控与设备控制的工业软件。

本文将介绍如何使用WinCC组态软件实现过程监控。

软件安装和配置WinCC组态软件的安装和配置比较简单。

首先，从官方网站下载软件安装包，并按照提示进行安装。

在安装完成后，需要进行软件配置。

打开软件后，依次进入“Options”、“Communication”、“OPC”进行配置。

具体配置步骤如下：1.选择“Options”，打开“System Settings”窗口。

2.在“System Settings”窗口中，选择“Communication”选项。

3.选择“OPC”选项，勾选“Enable OPC server”。

然后，选择“Start Service”按钮启动OPC服务。

4.在“OPC”选项中，点击“Add”按钮，添加需要监控的设备和变量信息。

5.完成配置后，点击“OK”保存设置并退出。

设备连接和数据采集使用WinCC组态软件进行过程监控需要先连接设备并采集数据。

设备连接方式有两种，一种是直接连接，另一种是通过OPC服务器连接。

这里我们以OPC服务器连接为例讲解。

在连接设备前，需要先创建一个监控项目。

打开WinCC组态软件，依次进入“New Project”、“Control System Blocks” 分类下的“Add Connect”菜单，创建监控项目。

创建完成后，依次进入“New Connection”、“Connect”菜单，选择“OPC”选项，并输入OPC服务器的地址和连接方式，即可完成设备连接。

连接成功后，可以对数据进行采集。

在WinCC组态软件中，可以通过“Data Monitor”功能进行数据采集。

打开“Data Monitor”窗口，设置数据源和需要采集的变量，即可开始采集数据。

过程监控界面设计过程监控界面设计是WinCC组态软件设计的重点之一，合理的界面设计有助于提高监控效率和安全性。

如何在WinCC项目中监控S7 300/400 PLC中的定时器及计数器 How to Monitor and Control the TIMER and COUNTER of S7 300/400 PLC in WinCCProject摘要 本文详细描述了如何利用WinCC的类型转换功能来实现在WinCC项目中监控S7300/400 PLC中的TIME，S5TIME数据类型变量及定时器和计数器的值。

关键词WinCC, 类型转换 , TIME, S5TIME, 定时器，计数器Key Words WinCC, Type Conversion, TIME, S5TIME, TIMER, COUNTERIA&DT Service & Support Page 2-17目录1．在WinCC项目中监控S7 300/400 PLC中的TIME类型变量 (4)1．1关于TIME数据类型 (4)1．2具体步骤 (5)2. 在WinCC项目中监控300/400PLC中的S5TIME类型变量 (8)2．1 关于S5TIME数据类型 (8)2．2 具体步骤 (9)２.３定时器的监控 (12)3．在WinCC项目中监控S7 300/400 PLC中的计数器值 (13)3．1 关于计数器 (13)3．2 具体步骤 (13)IA&DT Service & Support Page 3-17WinCC中变量的数据类型可能会不同于自动化系统中所使用的数据类型。

因此，当组态外部变量时，除了要定义该变量的数据类型，还必须对所有数字型数据类型执行类型转换。

类型转换定义如何从WinCC格式转换到AS格式，该定义适用于双向传送。

下表显示哪些WinCC数据类型支持类型转换:数据类型 类型转换二进制变量 否无符号8位数 是有符号8位数 是无符号16位数 是有符号16位数 是无符号32位数 是有符号32位数 是浮点数32位IEEE 754 是浮点数64位IEEE 754 是文本变量8位字符集 否文本变量16位字符集 否原始数据类型 否有关类型转换的详细信息，您可在WinCC信息系统中的“通讯”>“过程通讯”>“WinCC过程通讯”>“外部变量”中找到。

WinCC中定时器使用方法介绍1定时器功能介绍WinCC中定时器的使用可以使WinCC按照指定的周期或者时间点去执行任务，比如周期执行变量归档、在指定的时间点执行全局脚本或条件满足时打印报表。

WinCC已经提供了一些简单的定时器，可以满足大部分定时功能。

但是在有些情况下，WinCC 提供的定时器不能满足我们需求，这时我们就可以通过WinCC 提供的脚本接口通过编程的方式实现定时的功能，因为脚本本身既可以直接调用WinCC其他功能，比如报表打印，也可以通过中间变量来控制其他功能的执行，比如通过置位/复位归档控制变量来触发变量记录的执行。

WinCC 提供了C 脚本和VBS脚本，本文主要以全局C 脚本编程为例介绍定时功能的实现。

2脚本中定时器介绍既然在全局脚本中可以编程控制其他功能的执行，那么首先看看全局脚本的触发：图1 脚本触发器分类如图1所示：脚本触发器分为使用定时器和使用变量，定时器又分为周期执行和非周期执行一次，比如每分钟执行一次脚本属于周期执行，指定2012年10月1日执行一次属于非周期执行。

使用变量触发脚本，即在变量发生变化时，脚本就执行一次，而变量的采集可以根据指定周期循环采集，或者根据变化采集，根据变化实际是1秒钟采集变量一次。

3使用脚本实现更多定时器功能利用脚本自身的定时器，可以通过在脚本中编程的方式实现更多其它定时功能。

3.1整点归档WinCC提供了变量归档，变量归档分为周期归档和非周期归档，不管是周期归档或非周期的归档，都又可以通过一些变量或脚本返回值来控制归档，比如：整点归档。

下面的设置结合WinCC脚本，实现了在整点开始归档，归档五分种后停止归档，即每个小时仅归档前五分钟的数据。

软件环境：Windows 7 Professional Service Pack1 , WinCC V7.0 SP3归档名称：ProcessValueArchive归档变量：NewTag归档周期：1 分钟归档控制变量startarchiveC脚本触发周期：10秒脚本代码：#include "apdefap.h"int gscAction( void ){#pragma option(mbcs)#pragma code ("kernel32.dll");void GetLocalTime (SYSTEMTIME* lpst);#pragma code();SYSTEMTIME time;int t1;GetLocalTime(&time);t1=time.wMinute;if(t1==00){SetTagBit("startarchive",1); }if(t1==05){SetTagBit("startarchive",0); }return 0;}归档设置如图2：图2 归档设置同理，在以上脚本的基础上做修改，可以实现在某个指定的时间点打印报表，只要在满足触发条件时调用下列函数：RPTJobPrint("Myprintjob");Myprintjob为事先创建好的打印作业。

a.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

b.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I) 通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II) 使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

2．安装CP5611通讯板卡安装CP5611，并安装驱动程序，具体CP5611的安装过程和注意事项可参考如下链接:/CN/view/zh/267070263．添加驱动程序和系统参数设置打开WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->MPI右键单击MPI，在弹出菜单中点击System Parameter，弹出System Parameter-MPI对话框，选择Unit标签，查看Logic device name（逻辑设备名称）。

默认安装后，逻辑设备名为MPI如图1.3所示：图1.2图1.34．设置Set PG/PC Interface进入操作系统下的控制面板，双击Set PG/PC Interface图标。

在Access Point of the Application:的下拉列表中选择MPI (WINCC)，如图1.4所示，而后在Interface Parameter Assignment Used:的列表中，点击CP5611(MPI)，而后在Access Point of the Application:的下拉列表中显示：MPI (WINCC)CP5611(MPI)，如图1.5所示：图1.4图1.5设置CP5611的通讯参数,点击Properties…按钮，弹出Properties-CP5611(MPI)属性对话框，设置参数，如图1.6所示：重要的参数如下所示：Address:CP5611的地址（MPI地址必须唯一，建议设置为0）Transmission Rate:MPI网络的传输速率（默认为187.5Kbps）您可以修改，但必须和实际连接PLC 的MPI端口的传输速率相同Highest Station Address:MPI网络的最高站地址（必须和PLC的MPI网络参数设置相同）图1.6诊断MPI网络，点击Diagnostic…按钮，进入诊断对话框。

WINCC连接Siemens PLC的常用方式一．WINCC使用CP5611通讯卡通过MPI连接PLC2前提条件21．STEP 7 硬件组态22．安装CP5611通讯板卡33．添加驱动程序和系统参数设置34．设置Set PG/PC Interface35．添加通道与连接设置56．连接测试与通讯诊断6二．WINCC使用CP5611通讯卡通过PROFIBUS连接PLC8前提条件8I．STEP 7 硬件组态82．安装CP5611通讯板卡103．添加驱动程序和设置系统参数104．设置Set PG/PC Interface115．添加通道与连接设置146．连接测试与通讯诊断15三．WINCC使用普通网卡通过TCP/IP连接PLC16前提条件161．STEP7硬件组态162．设置IP地址与通讯检测183．添加驱动程序和设置系统参数194．设置Set PG/PC Interface205．添加通道与连接设置226．连接测试与通讯诊断23四．WINCC使用普通网卡通过Industrial Ethernet连接PLC25前提条件251．STEP7硬件组态262．添加驱动程序和设置系统参数273．设置Set PG/PC Interface284．添加通道与连接设置295．连接测试与通讯诊断31说明：1.文档并未列出所有的WINCC连接Siemens品牌PLC的所有方法，只是列举了一些常用的方法。

2.在各种连接方式中的参数设置可能会略有不同，在此列出的步骤和参数只是一套可以连通的设置方法。

一．WINCC使用CP5611通讯卡通过MPI连接PLC前提条件I）通过CP5611实现PLC系统与WINCC6.0通讯的前提条件是在安装有WINCC的计算机上安装CP5611通讯板卡。

II）使用STEP7编程软件能够通过MPI正常连接PLC。

1．STEP 7 硬件组态STEP7设置MPI通讯，具体步骤不在此详述，可参考如下图1.1示：图1.1注意：1．新建一个MPI网络用来通讯，设置MPI网络的地址和波特率，且记住，在随后的设置中需要匹配。

在程序中同一计数器编号既可以作为触点使用，也可以作为现行值数据使用，它决定于程序中使用的指令形式。

在逻辑运算指令中使用计数器编号，采用的是计数器的触点：在数据运算指令中使用计数器编号，为现行值计数值。

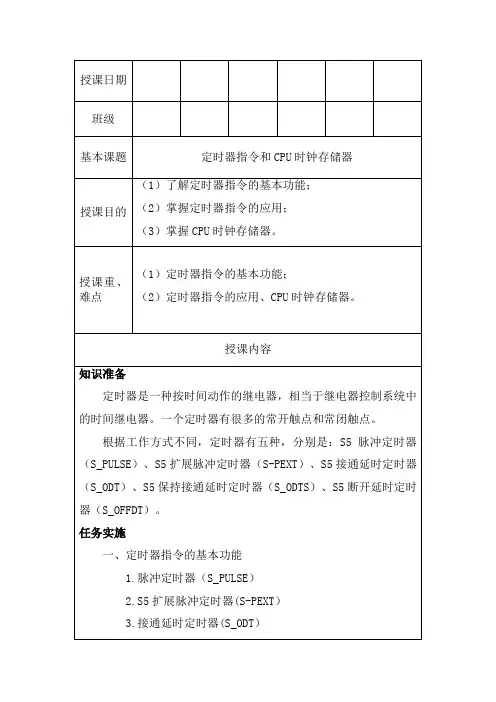

S7-300/400的计数指令
S7-300/400的定时指令包括如下几种；
（l）计数器控制指令
FR：计数器启动信号；
L：装载计数值，或将现行计数值以二进制的形式读入到累加器l中：
LC：将现行计数值以BCD码的形式读入到累加器l中：
R：计数器复位；
S：设定计数器的预置值：
（2）定时器类型选择指令
CU：加计数；
CD：减计数。

指令表程序中的BLD用于编程器的图形显示，NOP为“空操作指令”，它在转换格式时由编程软件自动生成，无功能含义。
