贴片陶瓷电容知识(介质,DF,漏电,应用等)

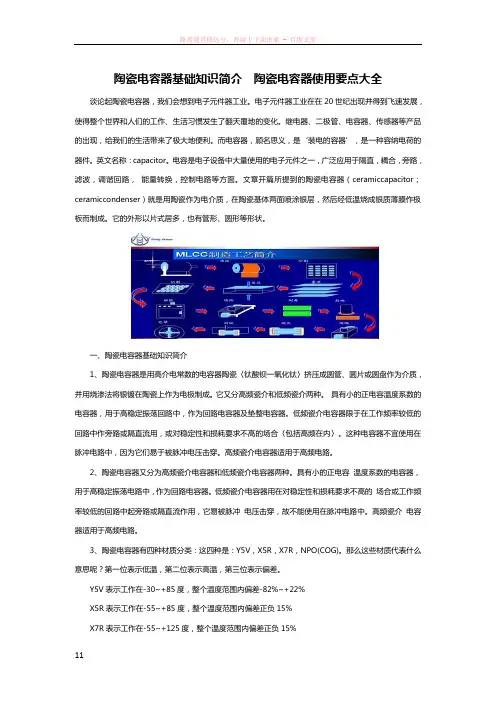

陶瓷电容器基础知识简介陶瓷电容器使用要点大全谈论起陶瓷电容器，我们会想到电子元件器工业。

电子元件器工业在在20世纪出现并得到飞速发展，使得整个世界和人们的工作、生活习惯发生了翻天覆地的变化。

继电器、二极管、电容器、传感器等产品的出现，给我们的生活带来了极大地便利。

而电容器，顾名思义，是‘装电的容器’，是一种容纳电荷的器件。

英文名称：capacitor。

电容是电子设备中大量使用的电子元件之一，广泛应用于隔直，耦合，旁路，滤波，调谐回路，能量转换，控制电路等方面。

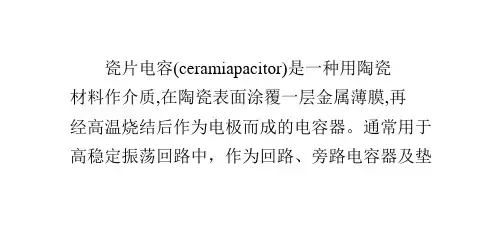

文章开篇所提到的陶瓷电容器（ceramiccapacitor；ceramiccondenser）就是用陶瓷作为电介质，在陶瓷基体两面喷涂银层，然后经低温烧成银质薄膜作极板而制成。

它的外形以片式居多，也有管形、圆形等形状。

一、陶瓷电容器基础知识简介1、陶瓷电容器是用高介电常数的电容器陶瓷〈钛酸钡一氧化钛〉挤压成圆管、圆片或圆盘作为介质，并用烧渗法将银镀在陶瓷上作为电极制成。

它又分高频瓷介和低频瓷介两种。

具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。

低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。

这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。

高频瓷介电容器适用于高频电路。

2、陶瓷电容器又分为高频瓷介电容器和低频瓷介电容器两种。

具有小的正电容温度系数的电容器，用于高稳定振荡电路中，作为回路电容器。

低频瓷介电容器用在对稳定性和损耗要求不高的场合或工作频率较低的回路中起旁路或隔直流作用，它易被脉冲电压击穿，故不能使用在脉冲电路中。

高频瓷介电容器适用于高频电路。

3、陶瓷电容器有四种材质分类：这四种是：Y5V，X5R，X7R，NPO(COG)。

那么这些材质代表什么意思呢？第一位表示低温，第二位表示高温，第三位表示偏差。

Y5V表示工作在-30~+85度，整个温度范围内偏差-82%~+22%X5R表示工作在-55~+85度，整个温度范围内偏差正负15%X7R表示工作在-55~+125度，整个温度范围内偏差正负15%NPO（COG）是温度特性最稳定的电容器，电容温漂很小，整个温度范围容量很稳定，温度也是-55~125度，适用于振荡器，超高频滤波去耦，但容量一般做不大。

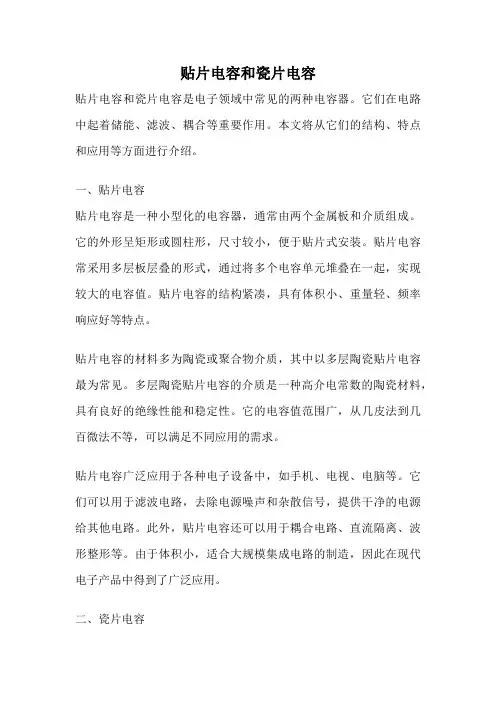

贴片电容和瓷片电容贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们在电路中起着储能、滤波、耦合等重要作用。

本文将从它们的结构、特点和应用等方面进行介绍。

一、贴片电容贴片电容是一种小型化的电容器，通常由两个金属板和介质组成。

它的外形呈矩形或圆柱形，尺寸较小，便于贴片式安装。

贴片电容常采用多层板层叠的形式，通过将多个电容单元堆叠在一起，实现较大的电容值。

贴片电容的结构紧凑，具有体积小、重量轻、频率响应好等特点。

贴片电容的材料多为陶瓷或聚合物介质，其中以多层陶瓷贴片电容最为常见。

多层陶瓷贴片电容的介质是一种高介电常数的陶瓷材料，具有良好的绝缘性能和稳定性。

它的电容值范围广，从几皮法到几百微法不等，可以满足不同应用的需求。

贴片电容广泛应用于各种电子设备中，如手机、电视、电脑等。

它们可以用于滤波电路，去除电源噪声和杂散信号，提供干净的电源给其他电路。

此外，贴片电容还可以用于耦合电路、直流隔离、波形整形等。

由于体积小，适合大规模集成电路的制造，因此在现代电子产品中得到了广泛应用。

二、瓷片电容瓷片电容是一种以瓷质介质为基础的电容器。

它的结构由两个金属电极和瓷质介质组成。

瓷片电容的外形通常为圆柱形，也有方形或矩形的。

瓷片电容的特点是体积小、频率响应好、失真小等。

瓷片电容的瓷质介质具有较高的介电常数和良好的绝缘性能，可以承受较高的电压。

瓷片电容的电容值范围从几皮法到几百微法不等，可以满足不同应用的需求。

此外，瓷片电容还具有快速响应的特性，适用于高频电路和快速切换电路。

瓷片电容广泛应用于电子设备中，如通信设备、计算机、汽车电子等领域。

它们可以用于滤波电路，去除电源噪声和干扰信号，提供稳定的电源给其他电路。

此外，瓷片电容还可以用于电源管理、隔离电路、调谐电路等。

由于体积小，频率响应好，瓷片电容在现代电子产品中得到了广泛应用。

贴片电容和瓷片电容是电子领域中常见的两种电容器。

它们的结构、特点和应用各有不同，但都在电路中起着重要的作用。

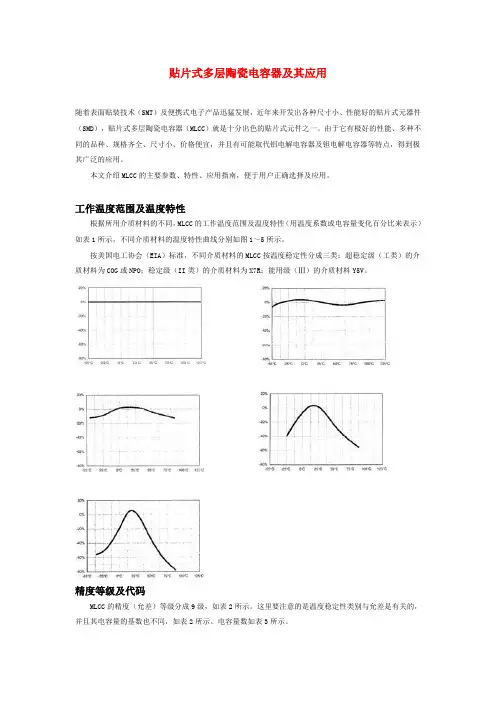

贴片式多层陶瓷电容器及其应用随着表面贴装技术（SMT）及便携式电子产品迅猛发展，近年来开发出各种尺寸小、性能好的贴片式元器件（SMD），贴片式多层陶瓷电容器（MLCC）就是十分出色的贴片式元件之一。

由于它有极好的性能、多种不同的品种、规格齐全、尺寸小、价格便宜，并且有可能取代铝电解电容器及钽电解电容器等特点，得到极其广泛的应用。

本文介绍MLCC的主要参数、特性、应用指南，便于用户正确选择及应用。

工作温度范围及温度特性根据所用介质材料的不同，MLCC的工作温度范围及温度特性（用温度系数或电容量变化百分比来表示）如表1所示，不同介质材料的温度特性曲线分别如图1～5所示。

按美国电工协会（EIA）标准，不同介质材料的MLCC按温度稳定性分成三类：超稳定级（工类）的介质材料为COG或NPO；稳定级（II类）的介质材料为X7R；能用级（Ⅲ）的介质材料Y5V。

精度等级及代码MLCC的精度（允差）等级分成9级，如表2所示。

这里要注意的是温度稳定性类别与允差是有关的，并且其电容量的基数也不同，如表2所示。

电容量数如表3所示。

COG(NPO)I类的电容量较小，一般在2200pF以下（最大值0.1μF）；X7RⅡ类的电容量一般在100pF～2.2μF之间；Y5VⅢ类的电容量范围较大，一般为1000pF～100μF。

额定电压（耐压）MLCC有耐高压品种，JOHANSON公司有容量10pF～0.68μF、耐压范围为500～5000V的系列。

一般常用的耐压范围为10～200V（250V），但最常用的耐压范围是10～50V。

这里要注意的是，耐压高电容器的容量小，如耐压达200V，其容量小于 3.3μF；大容量（25～100μF）电容器，其耐压不超过25V。

所选的电容器的额定电压必须大于最大工作电压。

尺寸及尺寸代码MLCC的外形非常标准，如图6所示。

常用的尺寸代码如表4所示（以JOHANSON公司16～200V产品为例）。

某些容量大的电容器要用两个或三个电容器堆叠并联而成（最多堆叠5个）。

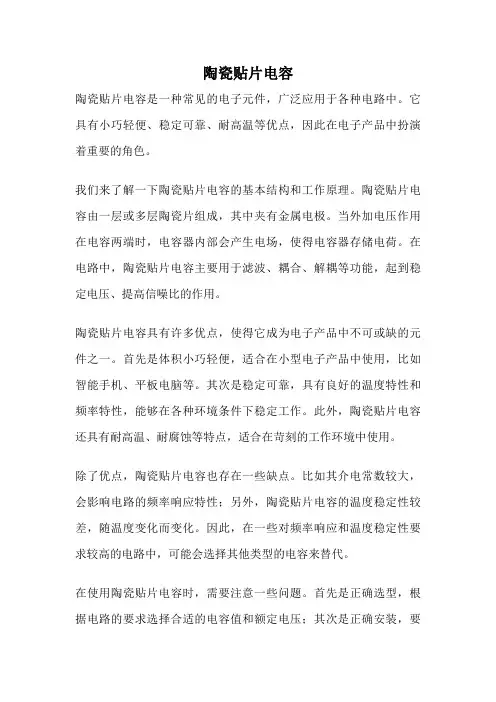

陶瓷贴片电容陶瓷贴片电容是一种常见的电子元件，广泛应用于各种电路中。

它具有小巧轻便、稳定可靠、耐高温等优点，因此在电子产品中扮演着重要的角色。

我们来了解一下陶瓷贴片电容的基本结构和工作原理。

陶瓷贴片电容由一层或多层陶瓷片组成，其中夹有金属电极。

当外加电压作用在电容两端时，电容器内部会产生电场，使得电容器存储电荷。

在电路中，陶瓷贴片电容主要用于滤波、耦合、解耦等功能，起到稳定电压、提高信噪比的作用。

陶瓷贴片电容具有许多优点，使得它成为电子产品中不可或缺的元件之一。

首先是体积小巧轻便，适合在小型电子产品中使用，比如智能手机、平板电脑等。

其次是稳定可靠，具有良好的温度特性和频率特性，能够在各种环境条件下稳定工作。

此外，陶瓷贴片电容还具有耐高温、耐腐蚀等特点，适合在苛刻的工作环境中使用。

除了优点，陶瓷贴片电容也存在一些缺点。

比如其介电常数较大，会影响电路的频率响应特性；另外，陶瓷贴片电容的温度稳定性较差，随温度变化而变化。

因此，在一些对频率响应和温度稳定性要求较高的电路中，可能会选择其他类型的电容来替代。

在使用陶瓷贴片电容时，需要注意一些问题。

首先是正确选型，根据电路的要求选择合适的电容值和额定电压；其次是正确安装，要避免电容器与其他元件短路或接反；最后是注意电容器的工作环境，避免受潮、受热等情况，影响电容器的性能。

总的来说，陶瓷贴片电容作为一种常见的电子元件，在各种电路中都有着重要的应用。

它的小巧轻便、稳定可靠等优点，使得它成为电子产品中不可或缺的一部分。

在使用时，需要注意选型、安装和工作环境等问题，以确保电容器的正常工作。

希望通过本文的介绍，读者对陶瓷贴片电容有了更深入的了解。

最全面陶瓷贴片电容终极学习篇（干货值得收藏）
最全面陶瓷贴片电容(MLCC)知识篇章，值得电子工程师们珍藏。

多层片式陶瓷电容器
——简称贴片电容、片容
日本及台湾地区常称为积层电容或叠层电容
MLCC—Multi-Layer Ceramic Capacitors
1960’s 由美国人发明，1980’s日本人发扬光大并实现用低成本贱金属量产。

制造流程
内部结构
尺寸系列
标准系列化的外形尺寸
最常用英寸单位系统来表示：
0603—"06"表示:长0.06inch=1.6mm，
"03"表示:宽0.03inch=0.8mm
也有用国际单位系统表示：
1608—"16"表示:长1.6mm
"08"表示:宽0.8mm
表一贴片电容全系列尺寸表
最小规格尺寸01005(长0.25mm*宽0.125mm),目前只有少数几家日本公司在批量生产；0201、0402、0603是目前用量最大的尺寸规格，大型的MLCC企业均可批量生产。

国内，深圳宇阳是专做小尺寸MLCC的厂家；
2220及以上尺寸规格产品，市场占有量很小，大型企业一般不生产，主要是中小MLCC。

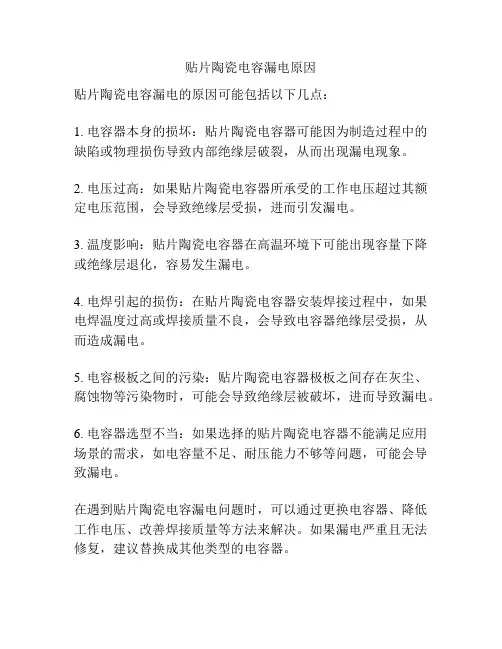

贴片陶瓷电容漏电原因
贴片陶瓷电容漏电的原因可能包括以下几点：
1. 电容器本身的损坏：贴片陶瓷电容器可能因为制造过程中的缺陷或物理损伤导致内部绝缘层破裂，从而出现漏电现象。

2. 电压过高：如果贴片陶瓷电容器所承受的工作电压超过其额定电压范围，会导致绝缘层受损，进而引发漏电。

3. 温度影响：贴片陶瓷电容器在高温环境下可能出现容量下降或绝缘层退化，容易发生漏电。

4. 电焊引起的损伤：在贴片陶瓷电容器安装焊接过程中，如果电焊温度过高或焊接质量不良，会导致电容器绝缘层受损，从而造成漏电。

5. 电容极板之间的污染：贴片陶瓷电容器极板之间存在灰尘、腐蚀物等污染物时，可能会导致绝缘层被破坏，进而导致漏电。

6. 电容器选型不当：如果选择的贴片陶瓷电容器不能满足应用场景的需求，如电容量不足、耐压能力不够等问题，可能会导致漏电。

在遇到贴片陶瓷电容漏电问题时，可以通过更换电容器、降低工作电压、改善焊接质量等方法来解决。

如果漏电严重且无法修复，建议替换成其他类型的电容器。

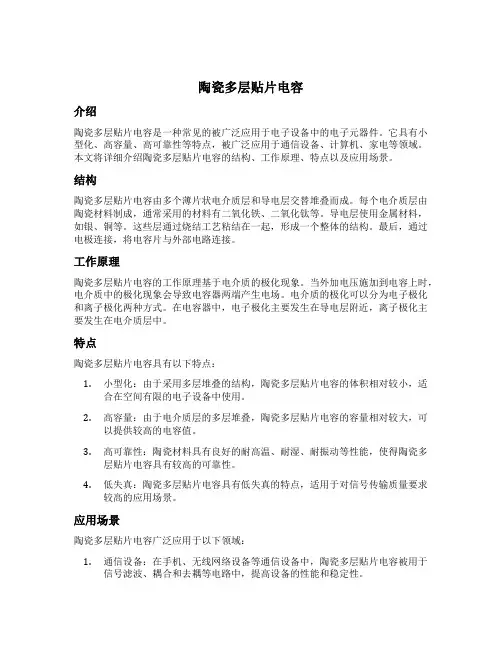

陶瓷多层贴片电容介绍陶瓷多层贴片电容是一种常见的被广泛应用于电子设备中的电子元器件。

它具有小型化、高容量、高可靠性等特点，被广泛应用于通信设备、计算机、家电等领域。

本文将详细介绍陶瓷多层贴片电容的结构、工作原理、特点以及应用场景。

结构陶瓷多层贴片电容由多个薄片状电介质层和导电层交替堆叠而成。

每个电介质层由陶瓷材料制成，通常采用的材料有二氧化铁、二氧化钛等。

导电层使用金属材料，如银、铜等。

这些层通过烧结工艺粘结在一起，形成一个整体的结构。

最后，通过电极连接，将电容片与外部电路连接。

工作原理陶瓷多层贴片电容的工作原理基于电介质的极化现象。

当外加电压施加到电容上时，电介质中的极化现象会导致电容器两端产生电场。

电介质的极化可以分为电子极化和离子极化两种方式。

在电容器中，电子极化主要发生在导电层附近，离子极化主要发生在电介质层中。

特点陶瓷多层贴片电容具有以下特点：1.小型化：由于采用多层堆叠的结构，陶瓷多层贴片电容的体积相对较小，适合在空间有限的电子设备中使用。

2.高容量：由于电介质层的多层堆叠，陶瓷多层贴片电容的容量相对较大，可以提供较高的电容值。

3.高可靠性：陶瓷材料具有良好的耐高温、耐湿、耐振动等性能，使得陶瓷多层贴片电容具有较高的可靠性。

4.低失真：陶瓷多层贴片电容具有低失真的特点，适用于对信号传输质量要求较高的应用场景。

应用场景陶瓷多层贴片电容广泛应用于以下领域：1.通信设备：在手机、无线网络设备等通信设备中，陶瓷多层贴片电容被用于信号滤波、耦合和去耦等电路中，提高设备的性能和稳定性。

2.计算机：在计算机主板、显卡等设备中，陶瓷多层贴片电容被用于电源滤波、稳压等电路中，提供稳定的电源供应。

3.家电：在电视、音响等家用电器中，陶瓷多层贴片电容被用于音频放大电路、电源滤波等电路中，提高音质和设备的稳定性。

4.汽车电子：在汽车电子设备中，陶瓷多层贴片电容被用于电源管理、传感器信号处理等电路中，提高汽车电子设备的性能和可靠性。

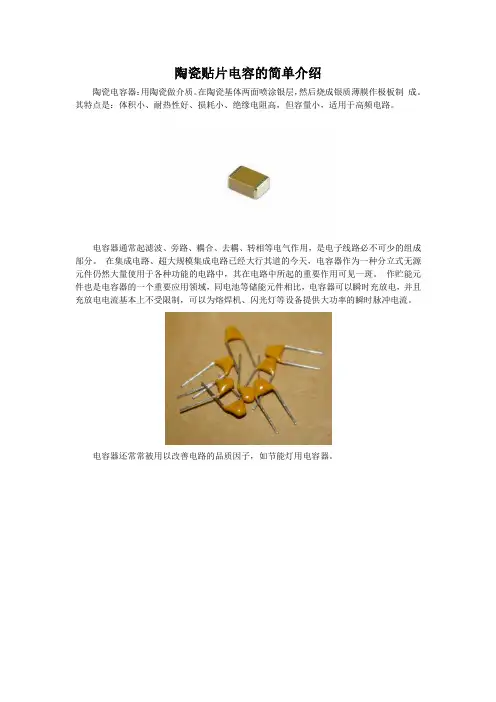

陶瓷贴片电容的简单介绍
陶瓷电容器：用陶瓷做介质。

在陶瓷基体两面喷涂银层，然后烧成银质薄膜作极板制成。

其特点是：体积小、耐热性好、损耗小、绝缘电阻高，但容量小，适用于高频电路。

电容器通常起滤波、旁路、耦合、去耦、转相等电气作用，是电子线路必不可少的组成部分。

在集成电路、超大规模集成电路已经大行其道的今天，电容器作为一种分立式无源元件仍然大量使用于各种功能的电路中，其在电路中所起的重要作用可见一斑。

作贮能元件也是电容器的一个重要应用领域，同电池等储能元件相比，电容器可以瞬时充放电，并且充放电电流基本上不受限制，可以为熔焊机、闪光灯等设备提供大功率的瞬时脉冲电流。

电容器还常常被用以改善电路的品质因子，如节能灯用电容器。

隔直流：作用是阻止直流通过而让交流通过。

旁路（去耦）：为交流电路中某些并联的元件提供低阻抗通路。

耦合：作为两个电路之间的连接，允许交流信号通过并传输到下一级电路
滤波：将整流以后的锯齿波变为平滑的脉动波，接近于直流。

温度补偿：针对其它元件对温度的适应性不够带来的影响，而进行补偿，改善电路的稳定性。

计时：电容器与电阻器配合使用，确定电路的时间常数。

调谐：对与频率相关的电路进行系统调谐，比如克拉克，森空气净化器、收音机、电视机。

整流：在预定的时间开或者关半闭导体开关元件。

储能：储存电能，用于必须要的时候释放。

例如相机闪光灯，加热设备等等。

如今某些电容的储能水平已经接近锂电池的水准，一个电容储存的电能可以供一个手机使用一天。

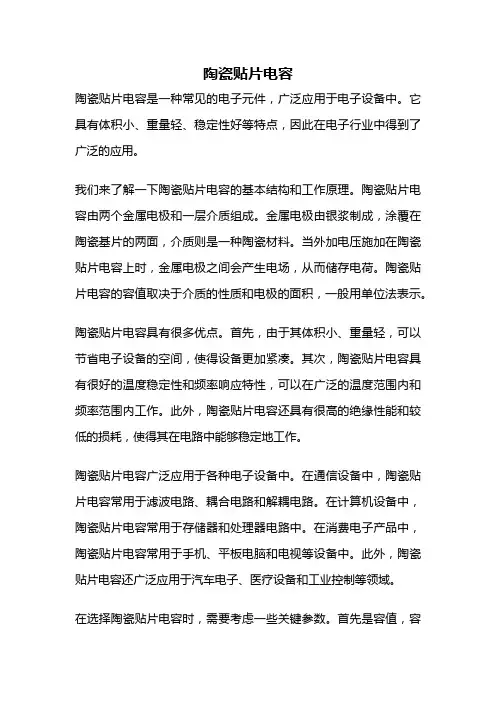

陶瓷贴片电容陶瓷贴片电容是一种常见的电子元件，广泛应用于电子设备中。

它具有体积小、重量轻、稳定性好等特点，因此在电子行业中得到了广泛的应用。

我们来了解一下陶瓷贴片电容的基本结构和工作原理。

陶瓷贴片电容由两个金属电极和一层介质组成。

金属电极由银浆制成，涂覆在陶瓷基片的两面，介质则是一种陶瓷材料。

当外加电压施加在陶瓷贴片电容上时，金属电极之间会产生电场，从而储存电荷。

陶瓷贴片电容的容值取决于介质的性质和电极的面积，一般用单位法表示。

陶瓷贴片电容具有很多优点。

首先，由于其体积小、重量轻，可以节省电子设备的空间，使得设备更加紧凑。

其次，陶瓷贴片电容具有很好的温度稳定性和频率响应特性，可以在广泛的温度范围内和频率范围内工作。

此外，陶瓷贴片电容还具有很高的绝缘性能和较低的损耗，使得其在电路中能够稳定地工作。

陶瓷贴片电容广泛应用于各种电子设备中。

在通信设备中，陶瓷贴片电容常用于滤波电路、耦合电路和解耦电路。

在计算机设备中，陶瓷贴片电容常用于存储器和处理器电路中。

在消费电子产品中，陶瓷贴片电容常用于手机、平板电脑和电视等设备中。

此外，陶瓷贴片电容还广泛应用于汽车电子、医疗设备和工业控制等领域。

在选择陶瓷贴片电容时，需要考虑一些关键参数。

首先是容值，容值的选择应根据电路的要求和工作频率来确定。

其次是工作电压，工作电压应大于电路中的最大电压。

此外，还需要考虑尺寸、精度、温度特性等因素。

根据具体的需求，可以选择不同类型的陶瓷贴片电容，如X7R、X5R、NP0等。

在使用陶瓷贴片电容时，需要注意一些使用注意事项。

首先，要正确安装陶瓷贴片电容，保证电极正确连接。

其次，要避免超过陶瓷贴片电容的最大工作电压，以免损坏电容。

此外，还要注意防止陶瓷贴片电容受到机械应力和湿度的影响，以免导致电容失效。

陶瓷贴片电容是一种常见的电子元件，具有体积小、重量轻、稳定性好等特点，广泛应用于电子设备中。

在选择和使用陶瓷贴片电容时，需要考虑一些关键参数，并注意使用注意事项，以确保电容正常工作。

贴片电容技术指标
贴片电容技术常用的指标包括：
1. 额定电容量（Rated capacitance）：指电容器设计工作电容值，单位为法拉（F）或毫法拉（mF）。

2. 工作电压（Rated voltage）：指电容器可承受的最大电压值，单位为伏特（V）。

3. 介质（Dielectric）：指电容器内部的绝缘材料，常见的介质有铝电解电容器的氧化铝、陶瓷电容器的陶瓷材料等。

4. 尺寸（Size）：指电容器的外观尺寸，常见的尺寸有1206、0805等，单位为英寸或毫米。

5. 外观（Appearance）：指电容器外部的形状和颜色等特征，
如圆柱形、正方形、矩形等。

6. 误差（Tolerance）：指电容器的实际电容值与额定电容值之间的差距，以百分比表示。

7. 稳定性（Stability）：指电容器的电容值在工作温度范围和
频率范围内的变化程度，常用参数有温度系数和频率系数。

8. 等效串联电阻（Equivalent series resistance，ESR）：指电容器内部存在的电阻，常用于评估电容器的能耗和损耗。

9. 绝缘电阻（Insulation resistance）：指电容器两个电极之间的电绝缘性能，常用于评估电容器的性能稳定性。

10. 工作温度范围（Operating temperature range）：指电容器能正常工作的温度范围，通常为摄氏度（℃）。

这些指标可以帮助用户选择适合自己应用需求的贴片电容。

贴片电容基础知识分享,学到就是赚到贴片电容是一种常见的电子元件，被广泛应用于电路设计和制造中。

它具有小巧、高可靠性和优良的高频特性等优点，在现代电子设备中扮演着重要的角色。

本文将从贴片电容的基础知识入手，为读者分享一些有关贴片电容的相关信息。

一、贴片电容的基本概念贴片电容是一种电子元件，用于存储和释放电荷。

它由两个导体之间的绝缘材料组成，通常以可塑性材料或陶瓷材料为基底，涂覆有金属电极。

贴片电容通常带有两个端子，用于连接到电路中。

其外观呈长方形或正方形，尺寸较小，形状扁平。

二、贴片电容的分类根据其电介质材料的不同，贴片电容可以分为陶瓷电容、铝电解电容和有机电解电容等几种类型。

陶瓷电容是最常见的一种类型，具有体积小、价格低廉和稳定性好的特点。

铝电解电容具有高容量和较低的ESR（等效串联电阻），适用于需要大容量的应用。

有机电解电容是一种新型电容，具有高频响应和低ESR的优势。

三、贴片电容的参数在选购贴片电容时，需要关注以下几个重要参数：1. 容量（Capacitance）：贴片电容的容量决定了其存储和释放电荷的能力，通常以法拉（F）为单位。

容量越大，电容器存储的电荷越多。

2. 工作电压（Rated Voltage）：贴片电容的工作电压表示其能够承受的最大电压。

选择时应确保工作电压大于或等于实际应用中的电压。

3. 公差（Tolerance）：公差是指贴片电容的实际容量与标称容量之间的允许差异。

公差通常以百分比表示，例如±10%。

4. 电介质材料（Dielectric Material）：不同类型的贴片电容采用不同的电介质材料，如陶瓷、铝电解和有机电解。

5. 封装尺寸（Package Size）：贴片电容的封装尺寸对于设计和安装至关重要。

常见的封装尺寸有0402、0603、0805等。

四、贴片电容的应用领域贴片电容广泛应用于各种电子设备中，包括通信设备、计算机、消费电子产品等。

它在电路中的作用包括滤波、耦合、维持稳定的工作电压等。

贴片式电容
贴片式电容作为一种常见的电子元器件，在电子工程领域得到广
泛的应用。

本文将会分步骤阐述贴片式电容的相关知识和应用。

1. 什么是贴片式电容？
贴片式电容其实就是表面贴装电容，它是通过印刷、焊接、电化
学制造等工艺制成的一种封装结构，形状通常为长方形或正方形。

贴
片式电容具有体积小、重量轻、频率响应快、抗电磁干扰能力强等特点，因此在各种电子产品及电子元件中广泛应用。

2. 贴片式电容的种类
根据电容器的类型和材料，可以分为陶瓷电容、银电容、钽电容、铝电解电容四大类。

陶瓷电容是最常用的一种，具有价格低廉、频率
响应快、尺寸小等优点；银电容主要用于高频和精度较高的应用场合；钽电容广泛应用于移动设备、功率电子等领域，具有体积小、功耗低
等优点；铝电解电容应用于普通直流电路中，性价比极高。

3. 贴片式电容的应用
贴片式电容作为一种重要的电子元器件，在各个电子应用领域都
有着广泛的应用。

其中，移动设备是贴片式电容的主要应用领域之一，例如手机、平板电脑等数字产品中都广泛应用了贴片式电容。

此外，
贴片式电容在消费类电子、汽车电子、医疗电子等各种领域也得到了
广泛的应用。

总之，贴片式电容是电子工程师日常设计中必不可少的元器件。

了解贴片式电容的种类和应用场景，可以更好地使用和应用贴片式电容，为电子产品的开发和设计提供有力的支持。

电路贴片电容漏电-回复电路中的贴片电容是一种非常常见的电子元器件，它在电路中起到了非常重要的作用。

然而，在使用贴片电容的过程中，有时会发生漏电的情况。

本文将从什么是贴片电容和漏电现象的原因到如何解决贴片电容漏电问题，一步一步详细解答这些问题。

首先，我们先了解一下什么是贴片电容。

贴片电容是一种多层陶瓷电容器，常用于电子电路中，尤其是表面贴装（SMD）技术中。

它有一个长方形的外形，非常方便在电路板上进行贴装。

贴片电容的特点是体积小、容量大、频率特性好、稳定性高等。

然而，贴片电容在使用过程中有时会出现漏电现象。

漏电是指电容器中的电荷通过电介质泄漏到周围环境中。

这个问题可能会导致电路的不稳定性，影响电路的正常工作。

接下来，我们来分析一下贴片电容漏电的主要原因。

贴片电容漏电主要有以下几个原因：1. 电容器质量问题：贴片电容的品质参差不齐，有的电容器资料不够理想，可能导致固定电容的电解液蒸发溢出或介质逐渐老化，从而引起漏电。

2. 工艺问题：贴片电容在焊接过程中，如果焊接温度和时间不合适，可能会使电容器内部结构发生改变，增加漏电的可能性。

3. 环境温度问题：贴片电容的性能会受到环境温度的影响，当环境温度过高或过低时，电容器的漏电可能会增加。

那么，当我们遇到贴片电容漏电问题时，应该怎么解决呢？接下来，我将一步一步为大家介绍解决贴片电容漏电的方法。

第一步，检查电容器质量。

可以通过测量电容器的电阻值来判断是否存在漏电现象。

如果电容器电阻值较小，说明漏电可能较大，需要更换质量良好的电容器。

第二步，优化焊接工艺。

在焊接贴片电容时，需要控制好焊接温度和时间。

一般来说，焊接温度不应过高，否则会导致电容器结构改变，增加漏电的风险。

第三步，控制环境温度。

尽量避免将贴片电容安装在高温或低温环境中，可以通过合理的散热设计或采用温度传感器等措施来控制环境温度。

第四步，选择质量可靠的贴片电容。

在选择贴片电容时，要选择可靠性较高的品牌和型号，减少漏电的风险。

X7R性质：1. 介电常数可达到3000，容温变化率小于15％，介电损耗小于3.5%；2. 粉体粒径250-300nm，烧成陶瓷晶粒尺寸300-400nm。

电镜照片：用途：1. 此介质材料为环保型粉料，无任何有毒镉（Cd）和铅(Pd)的化合物；2. 适合于制备超薄层大容量贱金属内电极多层陶瓷电容器的生产：单层陶瓷膜片厚度5～10mm；层数从几十到几百层；电容量从 0.1 nF 到100 nF；3. 由于瓷粉粒度小，分散性好，因此不需要再进行剧烈的球磨，以免改变瓷料的晶粒性质，使性能劣化。

Y5V贴片电容,MLCCY5V多层陶瓷片式电容贴片电容简述COG(NPO)贴片电容选型表X7R贴片电容选型表创建时间：2006-1-13 最后修改时间：2006-1-13 简述Y5V贴片电容属于EIA规定的Class 2类材料的电容。

它的电容量受温度、电压、时间变化影响大。

Y5V贴片电容特性•具有较差的电容量稳定性，在-25℃～85℃工作温度范围内，温度特性为+30%，-80%。

•层叠独石结构，具有高可靠性。

•优良的焊接性和和耐焊性，适用于回流炉和波峰焊。

•应用于温度变化小的退耦、隔直等电路中。

Y5V贴片电容各个生产厂家规格书生产厂家规格书AVX Datasheet风华Datasheet国巨Datasheet太阳诱电Datasheet村田DatasheetY5V贴片电容容量范围厚度与符号对应表符号A C E G J K M N P Q X Y Z 最大厚度毫米(英寸) 0.33(0.013)0.56(0.022)0.71(0.028)0.86(0.034)0.94(0.037)1.02(0.040)1.27(0.050)1.40(0.055)1.52(0.060)1.78(0.070)2.29(0.090)2.54(0.100)2.79(0.110)0201～1210 Y5V贴片电容选型表封装尺寸0201 0402 0603 0805 1206 1210工作电压6.316.31162556.31162556.31162556.31162556.3116255电容量(pF ) 820100022004700AAA C电容量(uF 0.010.022AAAACCCCCGGGG) 0.0470.10 0.15 0.22 CCCCG GGGJKKN0.471.02.2 CCGGGGGG NNKNNNNM M MMN4.710.0 22.0 47.0 NNN MQMQQMQXXXQNQ工作电压6.316.31162556.31162556.31162556.31162556.3116255封装尺寸0201 0402 0603 0805 1206 1210X7R贴片电容,MLCCX7R多层陶瓷片式电容贴片电容简述COG(NPO)贴片电容选型表Y5V贴片电容选型表创建时间：2006-1-12 最后修改时间：2006-1-13 简述X7R贴片电容属于EIA规定的Class 2类材料的电容。

AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。

下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。

不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。

NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。

在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。

所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。

一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。

它的填充介质是由铷、钐和一些其它稀有氧化物组成的。

NPO电容器是电容量和介质损耗最稳定的电容器之一。

在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。

NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。

其典型的容量相对使用寿命的变化小于±0.1%。

NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。

下表给出了NPO电容器可选取的容量范围。

容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高介质损耗最大0。

15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。

贴片陶瓷电容贴片陶瓷电容是一种电子元件，具有高频率特性、低成本、高可靠性和小型化等优点，被广泛应用于各类电子设备中。

以下是对贴片陶瓷电容的详细介绍。

一、结构和特点贴片陶瓷电容通常由两个平行、平面的金属电极组成，电极之间由陶瓷介质隔开。

它的外形通常为矩形或圆形，表面印有电容值和耐压值等信息。

此外，它还具有以下特点：1.高频率特性：贴片陶瓷电容具有高频率响应，能够适应高速电子设备的需求。

2.低成本：相对于其他类型的电容，贴片陶瓷电容制造成本较低，价格较为实惠。

3.高可靠性：贴片陶瓷电容的机械强度高，能够承受恶劣环境条件的影响，具有较长的使用寿命。

4.小型化：由于其结构简单，贴片陶瓷电容可以实现小型化，适合于紧凑型电子设备。

二、应用领域贴片陶瓷电容的应用领域非常广泛，主要包括以下几个方面：1.通信设备：贴片陶瓷电容在通信设备中得到广泛应用，如手机、基站等，用于实现高频信号的传输和处理。

2.计算机和存储设备：贴片陶瓷电容在计算机和存储设备中用于滤波、去耦和储能等。

3.消费电子产品：贴片陶瓷电容在消费电子产品中得到广泛应用，如电视、音响、相机等，用于电源滤波、音频信号处理等。

4.工业控制和自动化设备：贴片陶瓷电容在工业控制和自动化设备中用于电源滤波、信号传输等。

5.汽车电子：贴片陶瓷电容在汽车电子中用于电源滤波、安全气囊触发等。

三、性能参数贴片陶瓷电容的性能参数主要包括电容值、耐压值、温度系数和介质损耗等。

其中，电容值表示电容器能够存储的电荷量；耐压值表示电容器能够承受的最大电压；温度系数表示电容器电容值随温度变化的比率；介质损耗表示电容器在交流电作用下能量损失的大小。

四、生产工艺贴片陶瓷电容的生产工艺主要包括以下几个步骤：1.配料：将金属电极材料、陶瓷介质和添加剂等按一定比例混合。

2.制膜：将混合料制成薄膜状。

3.印字：在电容器表面印上电容值和耐压值等信息。

4.切割：将制好的电容器切割成所需形状。

5.排版：将电容器排列成一定形状的阵列。
