LDK单晶炉热场结构介绍

01单晶炉的构成
单晶硅炉，也称全自动直拉单晶生长炉，是一种在惰性气体（氮气、氦气为主）环境中，用石墨加热器将多晶硅等多晶材料熔化，用直拉法生长无错位单晶的设备，由主机、加热电源和计算机控制系统三大部分组成。

单晶硅炉型号有两种命名方式，一种为投料量，一种为炉室直径，比如120、150 等型号是由投料量决定，85 炉则是指主炉筒的直径大小。

02单晶炉工作原理
将多晶硅原料放在炉体的石英坩埚内进行高温熔化（1450℃以上），在低真空度和氩气保护下，通过紫晶插入多晶硅熔体后，在紫晶周围形成过冷态并进行有规律生长，形成一根单晶棒体。

单晶生产基本流程是：将多晶硅原料放入单晶炉，加热融化，逐步分别进行缩颈生长、放肩生长、等径生长和尾部生长，然后开炉取料，进行晶体测试，最后进行包装、入库，再发货。

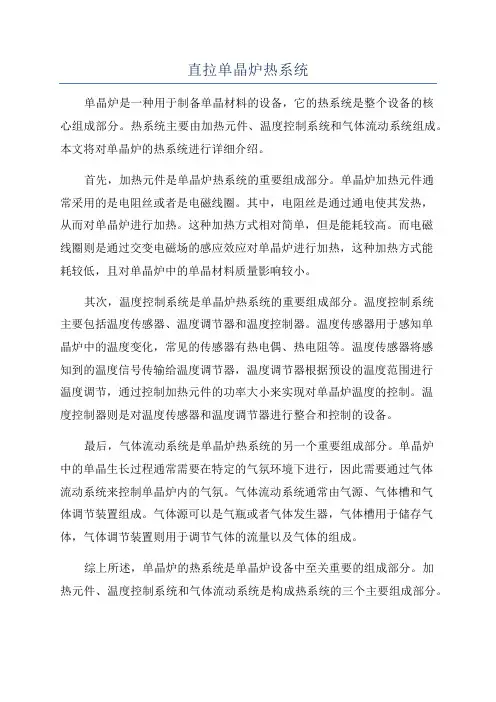

直拉单晶炉热系统单晶炉是一种用于制备单晶材料的设备，它的热系统是整个设备的核心组成部分。

热系统主要由加热元件、温度控制系统和气体流动系统组成。

本文将对单晶炉的热系统进行详细介绍。

首先，加热元件是单晶炉热系统的重要组成部分。

单晶炉加热元件通常采用的是电阻丝或者是电磁线圈。

其中，电阻丝是通过通电使其发热，从而对单晶炉进行加热。

这种加热方式相对简单，但是能耗较高。

而电磁线圈则是通过交变电磁场的感应效应对单晶炉进行加热，这种加热方式能耗较低，且对单晶炉中的单晶材料质量影响较小。

其次，温度控制系统是单晶炉热系统的重要组成部分。

温度控制系统主要包括温度传感器、温度调节器和温度控制器。

温度传感器用于感知单晶炉中的温度变化，常见的传感器有热电偶、热电阻等。

温度传感器将感知到的温度信号传输给温度调节器，温度调节器根据预设的温度范围进行温度调节，通过控制加热元件的功率大小来实现对单晶炉温度的控制。

温度控制器则是对温度传感器和温度调节器进行整合和控制的设备。

最后，气体流动系统是单晶炉热系统的另一个重要组成部分。

单晶炉中的单晶生长过程通常需要在特定的气氛环境下进行，因此需要通过气体流动系统来控制单晶炉内的气氛。

气体流动系统通常由气源、气体槽和气体调节装置组成。

气体源可以是气瓶或者气体发生器，气体槽用于储存气体，气体调节装置则用于调节气体的流量以及气体的组成。

综上所述，单晶炉的热系统是单晶炉设备中至关重要的组成部分。

加热元件、温度控制系统和气体流动系统是构成热系统的三个主要组成部分。

通过合理地设计和控制热系统，可以确保单晶炉能够提供稳定的温度和气氛环境，从而实现高质量的单晶材料的生长。

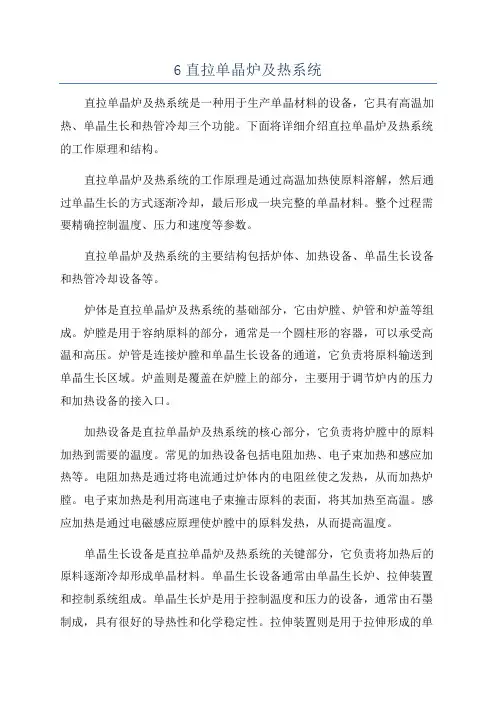

6直拉单晶炉及热系统直拉单晶炉及热系统是一种用于生产单晶材料的设备，它具有高温加热、单晶生长和热管冷却三个功能。

下面将详细介绍直拉单晶炉及热系统的工作原理和结构。

直拉单晶炉及热系统的工作原理是通过高温加热使原料溶解，然后通过单晶生长的方式逐渐冷却，最后形成一块完整的单晶材料。

整个过程需要精确控制温度、压力和速度等参数。

直拉单晶炉及热系统的主要结构包括炉体、加热设备、单晶生长设备和热管冷却设备等。

炉体是直拉单晶炉及热系统的基础部分，它由炉膛、炉管和炉盖等组成。

炉膛是用于容纳原料的部分，通常是一个圆柱形的容器，可以承受高温和高压。

炉管是连接炉膛和单晶生长设备的通道，它负责将原料输送到单晶生长区域。

炉盖则是覆盖在炉膛上的部分，主要用于调节炉内的压力和加热设备的接入口。

加热设备是直拉单晶炉及热系统的核心部分，它负责将炉膛中的原料加热到需要的温度。

常见的加热设备包括电阻加热、电子束加热和感应加热等。

电阻加热是通过将电流通过炉体内的电阻丝使之发热，从而加热炉膛。

电子束加热是利用高速电子束撞击原料的表面，将其加热至高温。

感应加热是通过电磁感应原理使炉膛中的原料发热，从而提高温度。

单晶生长设备是直拉单晶炉及热系统的关键部分，它负责将加热后的原料逐渐冷却形成单晶材料。

单晶生长设备通常由单晶生长炉、拉伸装置和控制系统组成。

单晶生长炉是用于控制温度和压力的设备，通常由石墨制成，具有很好的导热性和化学稳定性。

拉伸装置则是用于拉伸形成的单晶材料，使其保持一定的形状和尺寸。

控制系统则是用于监测和调节单晶生长过程中的温度、压力和速度等参数，保证单晶材料的质量。

热管冷却设备是直拉单晶炉及热系统的辅助部分，它负责冷却单晶生长设备和炉体。

热管冷却设备由热管、冷却介质和冷却系统组成。

热管是一种基于液-气相变原理的传热装置，具有高热传导性和低温度梯度的特点。

冷却介质通常是水或空气，通过与热管接触，将其中的热量带走。

冷却系统则是用于调节冷却介质的温度和流量等参数，保证热管冷却设备的正常工作。

直拉单晶炉设备简介结构单晶炉设备，也称为单晶生长炉，是一种用于生产高质量单晶材料的先进设备。

单晶材料在电子、光电子、光学和磁学等领域有着广泛的应用。

单晶炉设备通过熔融法或气相沉积法进行单晶生长，其结构一般包括炉体、加热元件、温度控制装置、控制系统和附件等部分。

一、炉体炉体是单晶炉设备的主体部分，一般由炉罐和炉盖两部分组成。

炉罐通常由耐高温、高膨胀系数的材料制成，如石墨、石英等。

炉罐的内部需要保持一定的真空度，以防止杂质的污染。

炉盖通常是一个单向旋转的结构，方便单晶生长过程中的试样的进出。

二、加热元件加热元件是单晶炉设备中起到加热作用的部分，一般由电阻丝、电阻板等构成。

加热元件的作用是提供足够的热量使试样内部达到熔点并保持一定的熔化状态。

加热元件通常布置在炉罐的外侧，通过电源供电控制加热温度。

三、温度控制装置温度控制装置是保证单晶生长过程中温度的稳定性和精确性的关键部分。

一般由温度传感器、温控仪和加热控制系统组成。

温度传感器通过测量试样的温度信号反馈给温控仪，温控仪根据设定的温度范围和精度，调节加热控制系统提供的热量，以实现稳定的温度控制。

四、控制系统控制系统是单晶炉设备的核心部分，主要包括温度控制系统、真空控制系统、气体流量控制系统和运行状态监测系统等。

温度控制系统通过控制加热元件的供电功率，实现对温度的控制。

真空控制系统通过控制抽气装置的工作状态，实现对炉罐内真空度的控制。

气体流量控制系统用于控制与单晶生长过程相关的气体的输入和排出。

运行状态监测系统可根据实际需要监测单晶炉设备的工作状态和性能，以提供参考和保障设备的正常运行。

五、附件单晶炉设备的附件包括保护屏、加热瓶、真空泵等。

保护屏是一种用于保护实验人员免受高温辐射的屏障。

加热瓶是单晶生长过程中用来加热试样的容器。

真空泵是单晶炉设备用于维持炉罐内真空度的设备，通常由机械泵和分子泵组成。

总结起来，单晶炉设备是一种结构复杂、功能完善的高精度设备，用于生产高质量单晶材料。

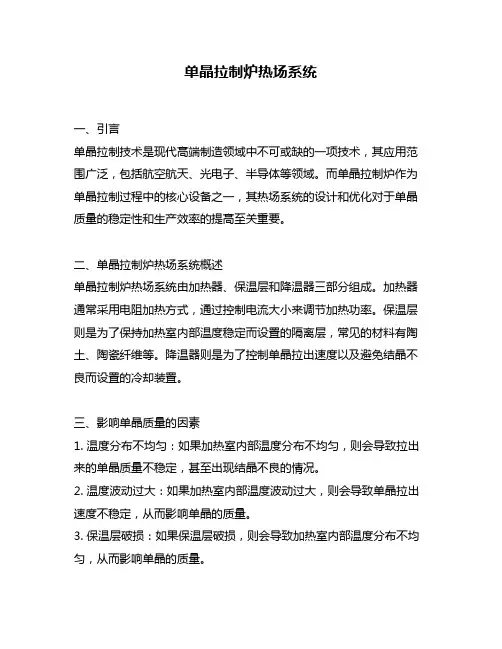

单晶拉制炉热场系统一、引言单晶拉制技术是现代高端制造领域中不可或缺的一项技术，其应用范围广泛，包括航空航天、光电子、半导体等领域。

而单晶拉制炉作为单晶拉制过程中的核心设备之一，其热场系统的设计和优化对于单晶质量的稳定性和生产效率的提高至关重要。

二、单晶拉制炉热场系统概述单晶拉制炉热场系统由加热器、保温层和降温器三部分组成。

加热器通常采用电阻加热方式，通过控制电流大小来调节加热功率。

保温层则是为了保持加热室内部温度稳定而设置的隔离层，常见的材料有陶土、陶瓷纤维等。

降温器则是为了控制单晶拉出速度以及避免结晶不良而设置的冷却装置。

三、影响单晶质量的因素1. 温度分布不均匀：如果加热室内部温度分布不均匀，则会导致拉出来的单晶质量不稳定，甚至出现结晶不良的情况。

2. 温度波动过大：如果加热室内部温度波动过大，则会导致单晶拉出速度不稳定，从而影响单晶的质量。

3. 保温层破损：如果保温层破损，则会导致加热室内部温度分布不均匀，从而影响单晶的质量。

四、单晶拉制炉热场系统优化1. 温度控制系统优化：通过采用先进的控制算法和高精度的传感器来实现加热室内部温度的精确控制，从而提高单晶拉出来的质量稳定性。

2. 保温层材料优化：采用高效隔热材料来替代传统陶土或陶瓷纤维材料，可以有效提高加热室内部温度分布均匀性，从而提高单晶拉出来的质量稳定性。

3. 降温器设计优化：通过对降温器进行合理设计和优化，可以实现对单晶拉出速度和结晶状态的精确控制，从而提高单晶的质量稳定性。

五、结论单晶拉制炉热场系统的设计和优化对于单晶质量的稳定性和生产效率的提高至关重要。

通过采用先进的控制算法、高效隔热材料以及合理设计和优化降温器等手段，可以有效提高单晶拉出来的质量稳定性，进而推动单晶拉制技术在各个领域的应用。

§2 合理热场单晶硅是在热场中进行拉制的，热场的优劣对单晶硅质量有很大影响。

单晶硅生长过程中，好的热场，能生产出高质量的单晶。

不好的热场容易使单晶变成多晶，甚至根本引不出单晶。

有的热场虽然能生长单晶，但质量较差，有位错和其他结构缺陷。

因此，找到较好的热场条件，配置最佳热场，是非常主要的直拉单晶工艺技术。

热场主要受热系统影响，热系统变化热场一定变化。

加热器是热系统的主体，是热系统的关键部件。

因此，了解加热器内温度分布状况对配制热场非常重要。

从示意图看出，以加热器中心线为基准，中心温度最高，向上和向下温度逐渐降低，它的变化率称为纵向温度梯度，用dydT 表示。

加热器径向温度内表面，中心温度最低，靠近加热器边缘温度逐渐增加，成抛物线状，它的变化率为径向温度梯度，用dxdT 表示。

单晶硅生长时，热场中存在着固体（晶体），熔体两种形态，温度梯度也有两种。

晶体中的纵向温度梯度S dy dT ⎪⎪⎭⎫ ⎝⎛和径向温度梯度Ldy dT ⎪⎪⎭⎫ ⎝⎛。

熔体中的纵向温度梯度Ldy dT ⎪⎪⎭⎫ ⎝⎛和径向温度梯度L dx dT ⎪⎭⎫ ⎝⎛。

是两种完全不同的温度分布。

但是，最能影响结晶状态是生长界面处的温度梯度L S dx dT -⎪⎭⎫ ⎝⎛，LS dy dT -⎪⎪⎭⎫ ⎝⎛，它是晶体、熔体、环境三者的传热、放热、散热综合影响的结果，在一定程度上决定看单晶质量。

晶体生长时单晶硅的温度梯度粗略的讲：离结晶界面越远，温度越低。

即Sdy dT ⎪⎪⎭⎫ ⎝⎛>0。

只有Sdy dT ⎪⎪⎭⎫ ⎝⎛足够大时，才能单晶硅生长产生的结晶潜热及时传走，散掉，保持结晶界面温度稳定。

若Sdy dT ⎪⎪⎭⎫ ⎝⎛较小，晶体生长产生的结晶潜热不能及时散掉，单晶硅温度会增高，结晶界面温度随着增高，熔体表面的过冷度减小，单晶硅的正常生长就会受到影响。

Sdy dT ⎪⎪⎭⎫ ⎝⎛过大，结晶潜热随着及时散掉，但是，由于晶体散热快，熔体表面一部分热量也散掉，结晶界面温度会降低，表面过冷度增大，可能产生新的不规则的晶核，使晶体变成多晶，同时，熔体表面过冷度增大，单晶可能产生大量结构缺陷。
