实验一-单相桥式全控整流电路

一．实验目的：1，熟悉Matlab 仿真软件和Simulink 模块库。

模块库。

2，掌握单相桥式全控整流电路的工作原理、工作情况和工作波形。

形。

二．实验器材：MATLAB 仿真软件仿真软件三．实验原理：VT1 VT3 VT2 VT4触发器1 触发器2 四．实验步骤： 电阻负载：一、仿真步骤一、仿真步骤1．启动MATLAB MATLAB，进入，进入SIMULINK 后新建一个仿真模型的新文件。

并布置好各元器件。

器件。

2．参数设置。

．参数设置。

各模块参数的设置基本与上一实验相同，各模块参数的设置基本与上一实验相同，但要注意触发脉冲的给定。

但要注意触发脉冲的给定。

但要注意触发脉冲的给定。

互为对角的互为对角的两个示波器的控制角设置必须相同，否则就会烧坏晶闸管。

二、模型仿真二、模型仿真设置好后，即可开始仿真。

设置好后，即可开始仿真。

点击开始控件。

点击开始控件。

点击开始控件。

仿真完成后就可以通过示波器来观察仿真完成后就可以通过示波器来观察仿真的结果。

仿真的结果。

电阻电感负载：带电阻电感性负载的仿真与带电阻性负载的仿真方法基本相同，但须将RLC 的串联分支设置为电阻电感负载。

本例中设置的电阻R ＝1，L ＝0.01H 0.01H，电容为，电容为inf inf。

五．实验数据：v +-Voltage Measurement1v+-Voltage MeasurementSeries RLC BranchScopePulse Generator3Pulse Generator2Pulse Generator1Pulse GeneratorDetailed Thyristor3Detailed Thyristor2Detailed Thyristor1Detailed Thyristori+-Current MeasurementAC Voltage Source电源电压触发信号1触发信号1触发信号2触发信号2流过晶闸管电流负载电流晶闸管端电压负载电压电阻负载：α=0度α=60度α=120度阻感负载：α=30度α=60度。

单相桥式全控整流电路实验心得体会篇一：单相桥式全控整流电路实验单相桥式全控整流电路实验一、实验目的一、了解单相桥式全控整流电路的工作原理二、研究相桥式全控整流电路在电阻负载、电感性负载的工作二、实验线路及工作原理图一、单相全控桥式整流器图和工作波形(电阻性负载)二、单相全控桥式整流器图和工作波形(电感性负载)三、实验(转载于: 小龙文档网:单相桥式全控整流电路实验心得体会)分析一、实验波形（上图所示，纯电阻）注意：大体数量关系及公式（1）输出电压平均值Ud为1?22U21?cos?1?cos?U2U2sin?td??t??? d???ππ22（2）输出电流平均值Id为UdU21?cos?Id??（3）输出电压有效值U21?1π??U??2Usin?td??t??U2sin2??2π?2ππ2实验波形（上图所示，感性负载）(1) 输出电压平均值Ud1???22U2Ud??2U2sin?td??t??cos???π?π(2) 输出电流平均值Id和变压器副边电流I2Id?Ud?I2R(3) 晶闸管的电流平均值IdT由于晶闸管连番导电，因此流过每一个晶闸管的平均电流只有负载上平均电流的一半。

1IdT?Id2四、实验心得体会自己完成。

篇二：上海交大电力电子技术实验+单相桥式全控整流电路实验电力电子技术基础实验报告实验一单相桥式全控整流电路实验一、实验目的一、了解单相桥式全控整流电路的工作原理。

二、研究单相桥式全控整流电路在电阻负载，电阻-电感性负载时的工作。

3、熟悉MCL-05锯齿波触发电路的工作。

二、实验线路三、实验内容一、单相桥式全控整流电路供电给电阻负载。

二、单相桥式全控整流电路供电给电阻-电感性负载。

四、实验设备一、MLC系列教学实验台主操纵屏。

二、MLC-01组件。

3、MLC-02组件。

4、MEL-03可调电阻器。

五、MEL-02芯式变压器。

六、二踪示波器。

7、万用表。

五、实验数据和波形单相桥式全控整流电路供电给电阻负载。

《电力电子技术》仿真实验实验一单相桥式全控整流电路说明：1、为选修《电力电子技术》的工科本科生编写的实验指导书；2、课前安排了一节Matlab、Simulink入门课，让同学们仿真了单相桥式不可控整流电路；3、本指导书适用于新版本Matlab。

实验一单相桥式全控整流电路一、实验目的1、掌握单相桥式全控整流电路的工作原理；2、掌握单相桥式全控整流电路的仿真方法；3、了解不同类型负载输出波形的差异。

二、实验环境及器件仿真软件：Simulink所用器件如下表1所示（以Matlab2019b版本为例）。

表1 实验器件三、实验原理（a ）电阻负载（b ）阻感负载图1 单相桥式全控整流电路单相桥式全控整流电路是常用的单相整流电路之一，主电路由两对桥臂构成，晶闸管VT 1和VT 4组成一对桥臂，VT 2和VT 3组成另一对桥臂。

认为输入电压u2正半周时上端电压为正。

1、电阻负载如图1（a ）所示，以一个电流周期为例，在正半周时某一时刻t ，触发VT 1和VT 4可导通流过电流，若交流电周期为T ，则VT 1和VT 4在T/2时刻，电压过零变负时关断。

在T/2+t 时刻触发VT 2和VT 3可以导通，VT 2和VT 3在T 时刻电压过零变正时关断。

整流电压的平均值为：2211cos sin d()0.92d U t t U πααωωπ+==⎰ 其中α为时刻t 对应的电角度，U 2为输入交流电的电压幅值，α的变化范围为0~180°。

2、电感电阻负载如图1（b ）所示，VT 1和VT 4导通后，电压过零变负时，由于电感的作用，仍有电流流过VT 1和VT 4，VT 1和VT 4不会关断，直到在T/2+t 时刻触发VT 2和VT 3导通，反向电压使VT 1和VT 4关断。

同理，VT 2和VT 3导通后，电压过零变正时不会关断，直到VT 1和VT 4导通时承受反向电压关断。

整流电压的平均值为：d 221sin d()0.9cos U t t U παωωαπ+==⎰其中α为时刻t 对应的电角度，U 2为输入交流电的电压幅值，L 极大时，α的变化范围为0~90°。

单相桥式全控整流电路实验报告实验目的：通过实验，了解单相全控桥式整流电路的工作原理，掌握其控制特性和输出特性，加深对电力电子器件的认识。

实验设备和器件：1. 单相变压器。

2. 电阻箱。

3. 电容器。

4. 交流电压表。

5. 直流电压表。

6. 电压调节器。

7. 全控桥式整流电路实验箱。

8. 示波器。

9. 电流互感器。

10. 电阻负载。

11. 电感负载。

12. 电容负载。

13. 三通电压表。

14. 三通电流表。

15. 三通功率表。

16. 三相交流电源。

17. 直流电源。

18. 电子开关管（可控硅）。

实验原理：单相桥式全控整流电路是一种能够实现交流电能转换为直流电能的电路。

其工作原理是通过控制可控硅的导通角来控制整流电路的输出电压和电流。

当可控硅导通角为0时，整流电路输出电压和电流为最大值；当可控硅导通角为π时，整流电路输出电压和电流为0。

通过不同的控制方式，可以实现对输出电压和电流的精确控制。

实验步骤：1. 将实验箱连接好，接通交流电源和直流电源。

2. 调节电压调节器，使得交流电源输出额定电压。

3. 调节电阻箱和电容器，接入电路，使得整流电路工作在不同的负载条件下。

4. 调节可控硅的触发脉冲，观察输出电压和电流的变化。

5. 使用示波器观察整流电路的输入和输出波形，并记录数据。

6. 尝试不同的控制方式，比较输出特性的变化。

实验结果分析：通过实验，我们观察到了单相桥式全控整流电路在不同控制条件下的输出特性。

当可控硅的导通角变化时，输出电压和电流呈现出不同的变化规律。

在不同负载条件下，整流电路的输出特性也有所不同。

通过实验数据的记录和分析，我们可以得出结论，单相桥式全控整流电路可以实现对输出电压和电流的精确控制，适用于不同的负载条件。

实验总结：通过本次实验，我们深入了解了单相桥式全控整流电路的工作原理和特性。

掌握了实验中所用到的各种设备和器件的使用方法，加深了对电力电子器件的认识。

同时，通过实验数据的记录和分析，我们对单相桥式全控整流电路的特性有了更深入的理解。

单相桥式全控整流电路实验报告实验目的：
1.了解单相桥式全控整流电路的原理和工作方式
2.学习使用半导体器件的控制技术
3.掌握实验操作的方法和技巧
实验材料：
1.单相桥式全控整流电路板
2.数字万用表
3.直流电源
4.交流电源
实验步骤：
1.将单相桥式全控整流电路板连接到交流电源上，注意正负极的正确连接。

2.将数字万用表连接到电路板上，测量电路板的交流电压和输出电压。

3.通过控制半导体器件的指令输入，分别实验控制电路板的直流输出电流和电压。

4.通过观察电路板的反馈信号，了解整个控制过程及其影响因素，并优化电路板的性能。

实验结果：
1.我们成功实现了单相桥式全控整流电路的输出，可以实现正负半周期的控制，提高了能量利用效率。

2.通过对控制电流和电压的实验，我们发现电路板的控制灵活性很强，可以满足不同场合的应用要求。

3.通过对反馈信号的观察，我们优化了电路板的输出特性，提高了电路板的效率和稳定性。

实验思考：
1.单相桥式全控整流电路的实际应用很广泛，常见于电动机驱动、电源稳定等领域。

2.电路板的控制比较复杂，需要进一步学习和练习。

3.在实验的过程中，需要注意安全措施，避免因操作不当导致危险发生。

结论：
我们通过对单相桥式全控整流电路的实验，深入了解了其原理和应用，掌握了使用半导体器件进行控制的技术，提高了实验操作的技能。

希望今后能继续深入学习和研究，为提高能源利用效率和电力质量做出更大贡献。

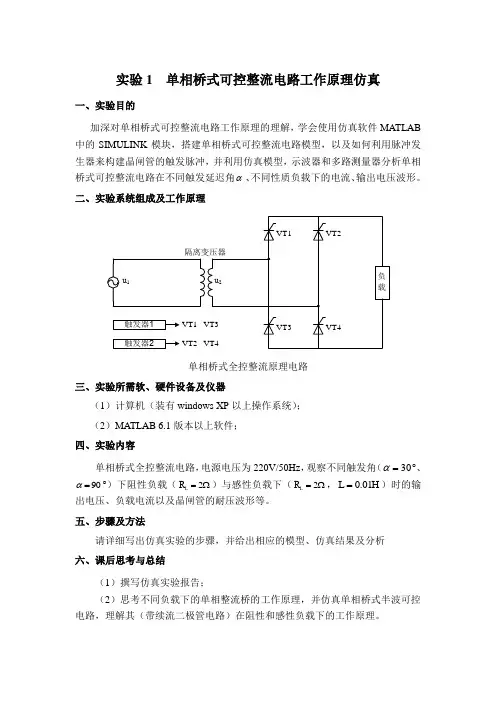

实验1 单相桥式可控整流电路工作原理仿真一、实验目的加深对单相桥式可控整流电路工作原理的理解，学会使用仿真软件MATLAB 中的SIMULINK模块，搭建单相桥式可控整流电路模型，以及如何利用脉冲发生器来构建晶闸管的触发脉冲，并利用仿真模型，示波器和多路测量器分析单相桥式可控整流电路在不同触发延迟角α、不同性质负载下的电流、输出电压波形。

二、实验系统组成及工作原理单相桥式全控整流原理电路三、实验所需软、硬件设备及仪器（1）计算机（装有windows XP以上操作系统）；（2）MATLAB 6.1版本以上软件；四、实验内容单相桥式全控整流电路，电源电压为220V/50Hz，观察不同触发角（30=α°、90=α°）下阻性负载（Ω=2LR）与感性负载下（Ω=2LR，H01.0=L）时的输出电压、负载电流以及晶闸管的耐压波形等。

五、步骤及方法请详细写出仿真实验的步骤，并给出相应的模型、仿真结果及分析六、课后思考与总结（1）撰写仿真实验报告；（2）思考不同负载下的单相整流桥的工作原理，并仿真单相桥式半波可控电路，理解其（带续流二极管电路）在阻性和感性负载下的工作原理。

实验2 三相桥式可控整流电路工作原理仿真一、实验目的加深对三相桥式可控整流电路工作原理的理解，学会使用仿真软件MATLAB 中的SIMULINK 模块，搭建三相桥式可控整流电路模型，以及如何构建三相桥式驱动电路——6脉冲驱动发生器，并利用仿真模型，分析三相桥式整流电路在不同触发延迟角α、不同性质负载下的电流、输出电压波形，学会用Fourier 分析模块分析相电流的谐波情况。

二、实验系统组成及工作原理三相桥式全控整流原理电路三、实验所需软、硬件设备及仪器（1）计算机（装有windows XP 以上操作系统）； （2）MATLAB 6.1版本以上软件； 四、实验内容三相桥式全控整流电路，电源相电压为220V ，整流变压器输出电压为100V （相电压），观察整流器在不同负载，不同触发延迟角时，整流电路输出电压、电流波形，测量整流输出电压平均值，并观察整流器交流侧电流波形和分析其主要次谐波。

电力电子技术实验内容实验一：单相桥式全控整流电路实验一、实验目的1．了解单相桥式全控整流电路的工作原理。

2．研究单相桥式全控整流电路在电阻负载、电阻—电感性负载及反电势负载时的工作。

3．熟悉NMCL—05锯齿波触发电路的工作。

二、实验线路及原理参见图4-7。

三、实验内容1．单相桥式全控整流电路供电给电阻负载。

2．单相桥式全控整流电路供电给电阻—电感性负载。

3．单相桥式全控整流电路供电给反电势负载。

四、实验设备及仪器1．NMCL系列教学实验台主控制屏。

2．NMCL—18组件（适合NMCL—Ⅱ)或NMCL—31组件（适合NMCL—Ⅲ）。

3．NMCL—33组件或NMCL—53组件（适合NMCL—Ⅱ、Ⅲ、Ⅴ）4．NMCL—05组件或NMCL—05A组件5．NMEL—03三相可调电阻器或自配滑线变阻器。

6．NMCL-35三相变压器。

7．双踪示波器 (自备)8．万用表 (自备)五、注意事项1．本实验中触发可控硅的脉冲来自NMCL-05挂箱，故NMCL-33（或NMCL-53，以下同）的内部脉冲需断X1插座相连的扁平带需拆除，以免造成误触发。

2．电阻RP的调节需注意。

若电阻过小，会出现电流过大造成过流保护动作（熔断丝烧断，或仪表告警）；若电阻过大，则可能流过可控硅的电流小于其维持电流，造成可控硅时断时续。

3．电感的值可根据需要选择，需防止过大的电感造成可控硅不能导通。

4．NMCL-05面板的锯齿波触发脉冲需导线连到NMCL-33面板，应注意连线不可接错，否则易造成损坏可控硅。

同时，需要注意同步电压的相位，若出现可控硅移相范围太小（正常范围约30°～180°），可尝试改变同步电压极性。

5．逆变变压器采用NMCL-35三相变压器，原边为220V，低压绕组为110V。

6．示波器的两根地线由于同外壳相连，必须注意需接等电位，否则易造成短路事故。

7．带反电势负载时，需要注意直流电动机必须先加励磁。

六、实验方法1．将NMCL—05（或NMCL—05A，以下均同）面板左上角的同步电压输入接NMCL—18的U、V输出端（如您选购的产品为NMCL—Ⅲ、Ⅴ，则同步电压输入直接与主控制屏的U、V输出端相连）， “触发电路选择”拨向“锯齿波”。

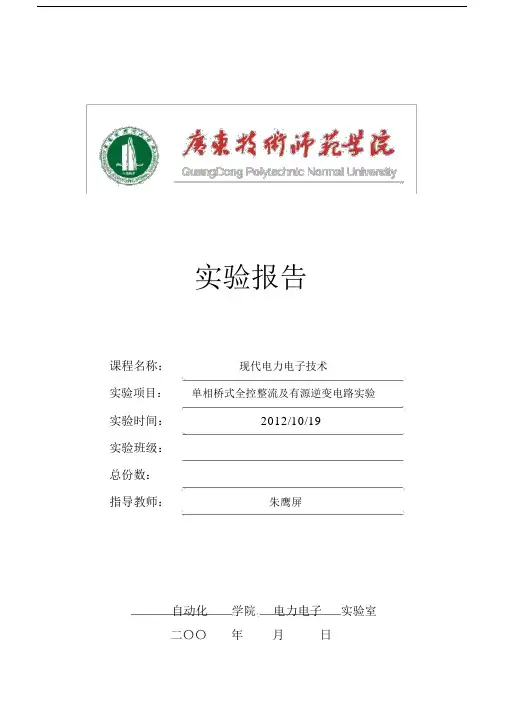

实验报告课程名称：现代电力电子技术实验项目：单相桥式全控整流及有源逆变电路实验实验时间：2012/10/19实验班级：总份数：指导教师：朱鹰屏自动化学院电力电子实验室二〇〇年月日广东技术师范学院实验报告电气工程及其自学院：自动化学院专业：班级：成绩：动化姓名：学号：组别：组员：实验地点：电力电子实验室实验日期：10/19指导教师签名：预习情况操作情况考勤情况数据处理情况实验（一）项目名称：单相桥式全控整流及有源逆变电路实验1.实验目的和要求(1)加深理解单相桥式全控整流及逆变电路的工作原理。

(2)研究单相桥式变流电路整流的全过程。

(3)研究单相桥式变流电路逆变的全过程，掌握实现有源逆变的条件。

(4)掌握产生逆变颠覆的原因及预防方法。

2.实验原理图 3-8 为单相桥式整流带电阻电感性负载，其输出负载R用 D42三相可调电阻器，将两个900Ω接成并联形式，电抗Ld用DJK02面板上的700mH，直流电压、电流表均在DJK02面板上。

触发电路采用DJK03-1组件挂箱上的“锯齿波同步移相触发电路Ⅰ”和“Ⅱ”。

图3-9为单相桥式有源逆变原理图，三相电源经三相不控整流，得到一个上负下正的直流电源，供逆变桥路使用，逆变桥路逆变出的交流电压经升压变压器反馈回电网。

“三相不控整流” 是 DJK10 上的一个模块，其“心式变压器”在此做为升压变压器用，从晶闸管逆变出的电压接“心式变压器”的中压端 Am 、Bum ，返回电网的电压从其高压端 A 、 B输出，为了避免输出的逆变电压过高而损坏心式变压器，故将变压器接成Y/Y 接法。

图中的电阻R、电抗Ld 和触发电路与整流所用相同。

有关实现有源逆变的必要条件等内容可参见电力电子技术教材的有关内容。

3.主要仪器设备序号型号备注1 DJK01 电源控制屏该控制屏包含“三相电源输出” ，“励磁电源”等几个模块。

2 DJK02 晶闸管主电路该挂件包含“晶闸管” ，以及“电感”等几个模块。

单相桥式全控整流电路实验一、实验目的1.理解单相桥式全控整流电路的工作原理；2.掌握整流电路的参数测试方法；3.学习单相桥式全控整流电路的设计与调试方法。

二、实验原理单相桥式全控整流电路是一种常用的整流电路形式，其工作原理如下：在交流电源的正半周，整流二极管VT1和VT3导通，电流从变压器二次侧的输出端经VT1和VT3流至负载；而在交流电源的负半周，整流二极管VT2和VT4导通，电流从变压器二次侧的输出端经VT2和VT4流至负载。

通过控制晶闸管的触发角，可以调节输出电压的大小。

三、实验步骤1.搭建单相桥式全控整流电路，包括电源、变压器、整流二极管、负载和触发器等部分；2.连接电源，使电路开始工作；3.使用示波器观察整流电路的输入电压和输出电压的波形；4.调整触发器的触发角，观察输出电压的变化；5.测量整流电路的输入电压、输出电压、电流等参数；6.根据实验数据计算整流效率等参数；7.对实验结果进行分析，并与理论值进行比较。

四、实验结果与分析1.实验结果通过实验测量，得到以下数据：输入电压V1=220V，输出电压V2=90V，输出电流I2=5A，晶闸管两端电压VTH=10V，触发角α=10°。

根据这些数据，我们可以计算出整流效率为η=输出电压/输入电压×100%=90/220×100%=40.9%。

2.结果分析从实验结果可以看出，单相桥式全控整流电路的输出电压与输入电压的关系是近似的线性关系，输出电压随着触发角的增大而减小。

当触发角为90°时，输出电压为零，这表明单相桥式全控整流电路具有可控性。

同时，由于晶闸管两端存在电压降，因此整流效率受到一定的影响。

但是，当触发角较小时，整流效率较高。

五、结论通过本次实验，我们验证了单相桥式全控整流电路的工作原理和设计方法。

实验结果表明，单相桥式全控整流电路具有可控性好、效率较高的优点。

在实际应用中，可以通过调整触发角来调节输出电压的大小，实现电气设备的节能控制。

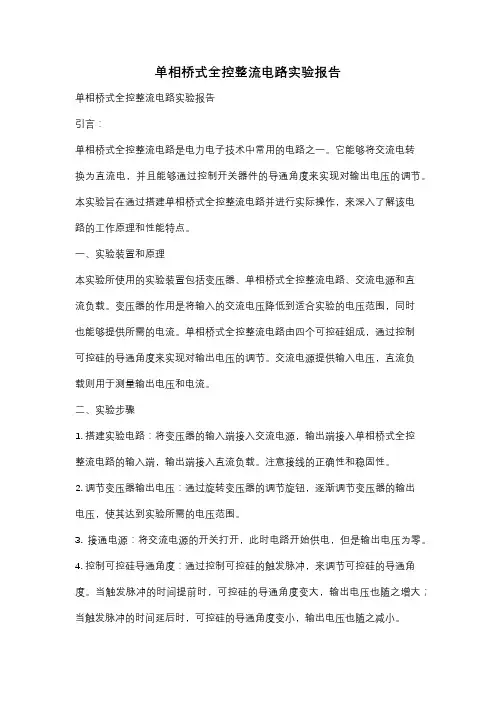

单相桥式全控整流电路实验报告单相桥式全控整流电路实验报告引言：单相桥式全控整流电路是电力电子技术中常用的电路之一。

它能够将交流电转换为直流电，并且能够通过控制开关器件的导通角度来实现对输出电压的调节。

本实验旨在通过搭建单相桥式全控整流电路并进行实际操作，来深入了解该电路的工作原理和性能特点。

一、实验装置和原理本实验所使用的实验装置包括变压器、单相桥式全控整流电路、交流电源和直流负载。

变压器的作用是将输入的交流电压降低到适合实验的电压范围，同时也能够提供所需的电流。

单相桥式全控整流电路由四个可控硅组成，通过控制可控硅的导通角度来实现对输出电压的调节。

交流电源提供输入电压，直流负载则用于测量输出电压和电流。

二、实验步骤1. 搭建实验电路：将变压器的输入端接入交流电源，输出端接入单相桥式全控整流电路的输入端，输出端接入直流负载。

注意接线的正确性和稳固性。

2. 调节变压器输出电压：通过旋转变压器的调节旋钮，逐渐调节变压器的输出电压，使其达到实验所需的电压范围。

3. 接通电源：将交流电源的开关打开，此时电路开始供电，但是输出电压为零。

4. 控制可控硅导通角度：通过控制可控硅的触发脉冲，来调节可控硅的导通角度。

当触发脉冲的时间提前时，可控硅的导通角度变大，输出电压也随之增大；当触发脉冲的时间延后时，可控硅的导通角度变小，输出电压也随之减小。

5. 测量输出电压和电流：使用直流电压表和直流电流表来测量输出电压和电流的数值。

根据实验需求，可以调节可控硅的导通角度，来获得不同的输出电压和电流数值。

6. 记录实验数据：将测得的输出电压和电流数值记录下来，并进行整理和分析。

三、实验结果和分析通过实验，我们可以得到不同可控硅导通角度下的输出电压和电流数值。

根据实验数据，我们可以绘制出输出电压和电流随导通角度变化的曲线图。

从曲线图中可以看出，当导通角度增大时，输出电压和电流也随之增大；当导通角度减小时，输出电压和电流也随之减小。

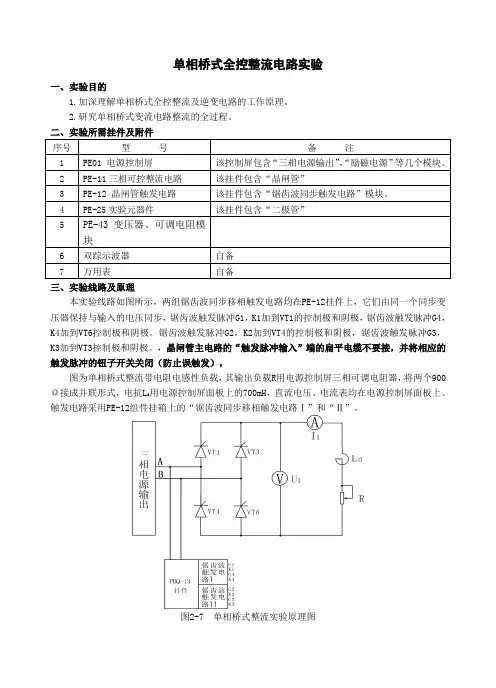

单相桥式全控整流电路实验一、实验目的1.加深理解单相桥式全控整流及逆变电路的工作原理。

2.研究单相桥式变流电路整流的全过程。

二、实验所需挂件及附件序号型号备注1 PE01 电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。

2 PE-11三相可控整流电路该挂件包含“晶闸管”3 PE-12 晶闸管触发电路该挂件包含“锯齿波同步触发电路”模块。

4 PE-25实验元器件该挂件包含“二极管”5 PE-43变压器、可调电阻模块6 双踪示波器自备7 万用表自备三、实验线路及原理本实验线路如图所示，两组锯齿波同步移相触发电路均在PE-12挂件上，它们由同一个同步变压器保持与输入的电压同步，锯齿波触发脉冲G1，K1加到VT1的控制极和阴极，锯齿波触发脉冲G4，K4加到VT6控制极和阴极。

锯齿波触发脉冲G2，K2加到VT4的控制极和阴极，锯齿波触发脉冲G3，K3加到VT3控制极和阴极。

，晶闸管主电路的“触发脉冲输入”端的扁平电缆不要接，并将相应的触发脉冲的钮子开关关闭（防止误触发），图为单相桥式整流带电阻电感性负载，其输出负载R用电源控制屏三相可调电阻器，将两个900Ω接成并联形式，电抗L d用电源控制屏面板上的700mH，直流电压、电流表均在电源控制屏面板上。

触发电路采用PE-12组件挂箱上的“锯齿波同步移相触发电路Ⅰ”和“Ⅱ”。

图2-7 单相桥式整流实验原理图四、实验内容1.单相桥式全控整流电路带电阻负载。

2.单相桥式全控整流电路带电阻电感负载。

五、实验方法1.触发电路的调试将PE01电源控制屏的电源使输出线电压为220V，用两根导线将220V交流电压接到PE-12的“外接220V”端（电源控制屏的“A”用导线接到PE-12挂件的“外接220V”端的下端，电源控制屏的“B”用导线接到PE-12挂件的“外接220V”端的上端），按下“启动”按钮，打开PE-12电源开关，用示波器观察锯齿波同步触发电路各观察孔的电压波形。

一、实验目的1. 理解单相桥式全控整流电路的工作原理。

2. 掌握单相桥式全控整流电路的搭建方法。

3. 分析单相桥式全控整流电路在不同负载条件下的性能。

4. 学习使用示波器等实验仪器进行电路测试。

二、实验原理单相桥式全控整流电路由四个晶闸管（VT1、VT2、VT3、VT4）和负载组成。

当交流电源电压为正半周时，晶闸管VT1和VT4导通，电流从电源正极流向负载；当交流电源电压为负半周时，晶闸管VT2和VT3导通，电流从电源负极流向负载。

通过调节晶闸管的触发角，可以控制输出电压的大小。

三、实验器材1. 单相桥式全控整流电路实验装置2. 晶闸管模块3. 负载电阻4. 负载电感5. 电源6. 示波器7. 万用表8. 交流电源9. 接线板四、实验步骤1. 搭建单相桥式全控整流电路，确保电路连接正确。

2. 使用示波器观察交流电源电压波形。

3. 调节晶闸管的触发角，观察输出电压波形。

4. 测试不同负载条件下的输出电压和电流。

5. 记录实验数据，进行分析。

五、实验结果与分析1. 观察到当晶闸管的触发角为0度时，输出电压为0；当触发角为180度时，输出电压为交流电源电压的峰值。

2. 当负载为电阻时，输出电压和电流的波形基本一致，且电压和电流的平均值随触发角的增大而减小。

3. 当负载为电感时，输出电压和电流的波形存在相位差，且电流的峰值滞后于电压的峰值。

4. 当负载为电阻-电感时，输出电压和电流的波形与电阻负载相似，但电流的峰值滞后于电压的峰值。

六、实验结论1. 单相桥式全控整流电路可以将交流电转换为直流电，且输出电压大小可调。

2. 不同负载条件下，输出电压和电流的波形存在差异。

3. 通过调节晶闸管的触发角，可以控制输出电压的大小。

七、心得体会1. 通过本次实验，加深了对单相桥式全控整流电路工作原理的理解。

2. 学会了使用示波器等实验仪器进行电路测试。

3. 了解了不同负载条件下电路性能的变化。

八、注意事项1. 在搭建电路时，注意晶闸管的正确连接。

单相桥式全控整流电路实验报告一、实验目的1、熟悉单相桥式全控整流电路的工作原理。

2、掌握单相桥式全控整流电路在不同负载情况下的输出特性。

3、学会使用示波器等仪器观测电路中的电压、电流波形。

二、实验原理单相桥式全控整流电路由四个晶闸管组成，其电路图如下图所示：插入电路图在电源电压的正半周，晶闸管 VT1 和 VT4 承受正向电压，在触发脉冲的作用下导通，电流从电源的正端经 VT1、负载、VT4 流回电源的负端，负载上得到正电压；在电源电压的负半周，晶闸管 VT2 和VT3 承受正向电压，在触发脉冲的作用下导通，电流从电源的正端经VT2、负载、VT3 流回电源的负端，负载上得到负电压。

通过控制触发角α的大小，可以改变输出直流电压的平均值。

三、实验设备1、电力电子实验台2、示波器3、万用表4、电阻负载、电感负载四、实验内容及步骤（一）电阻负载实验1、按电路图连接好实验线路，将触发角α调至 0°。

2、合上电源，用示波器观测负载两端的电压波形和晶闸管两端的电压波形，记录输出直流电压 Ud 和交流输入电压 U2 的数值。

3、逐渐增大触发角α，分别测量α=30°、60°、90°、120°、150°时的 Ud 和 U2，并记录相应的电压波形。

（二）电感负载实验1、按电路图连接好实验线路，将触发角α调至 0°。

2、合上电源，用示波器观测负载两端的电压波形和晶闸管两端的电压波形，记录输出直流电压 Ud 和交流输入电压 U2 的数值。

3、逐渐增大触发角α，分别测量α=30°、60°、90°、120°、150°时的 Ud 和 U2，并记录相应的电压波形。

（三）反电动势负载实验1、按电路图连接好实验线路，将触发角α调至 0°。

2、合上电源，用示波器观测负载两端的电压波形和晶闸管两端的电压波形，记录输出直流电压 Ud 和交流输入电压 U2 的数值。

单相桥式全控整流电路实验报告侧桥式全控整流电路实验一共分为六个部分：一、实验原理侧桥式全控整流电路是一种典型的三相整流电路，它由3个外接N次管、3个可控硅三端管和6个二极管组成。

它采用特别的电路构造，使正位及负位电源自动交互切换，从而实现整流控制。

其基本电路如下图所示：二、实验操作1、起先把实验台接上实验装置，并电源供应上图中所示的侧桥式全控整流电路原理图，然后旋转DR1的调节旋钮，微调V值到19V，等待V值稳定；2、逐步调节DR2的调节旋钮，观察负载电压和A,B,C相电压的变化，当DR2的值调节到670V时，就达到了单相整流的状态；3、关闭DR2的电源，再调节DR1的调节旋钮改变V值，记录下每次调节V值时，正负载电压及三相电压各线电压，其结果如表1所示；4、断开DR1的电源，以UI测量此时正负载桥的电压，记录下数据，其结果如表2所示sc翡翠三、实验结果实验中可观察到整流桥正负三相有所改变、正负电流不断交替互变，说明侧桥式全控整流电路能够有效控制和调整整流桥电压。

四、实验解释由实验结果可见，当DR2值调整至670V时，负载电压为2.6V，A，B，C相电压每相相等且都为520V，这说明侧桥全控整流电路已经达到了三相单相整流的状态。

另外从实验结果来看，当DR1的调节电流不断变化时，负载电压和三相电压也发生了变化。

这是因为当DR1三端添加调节电流时，三端电流机构不断发生变化，电容C1通过对桥9,12对管的电压发生控制，从而引起三相电压的变化，这样就可以实现对整流桥的有效控制。

五、总结本次实验确认了侧桥式全控整流电路能够有效控制和调整整流桥电压。

通过实践，我们更加深入地了解了三相整流器的工作原理和控制原理。

表1V值正负载电压三相电压(A) 三相电压(B) 三相电压(C)18v 36v 270V 540V 270V 19v 39v 520V 520V 520V 20v 41V 780V 270V 780V 表2正负载桥电压3.2V。

实验一：单相桥式全控整流电路（电阻性负载）一、实验内容如图1-1所示为典型单相桥式全控整流电路，共用了四个晶闸管，两只晶闸管接成共阳极，两只晶闸管接成共阴极，每一只晶闸管是一个桥臂，桥式整流电路的工作方式特点是整流元件必须成对以构成回路，负载为电阻性。

idR图1-1二、实验原理1、在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。

因此在0～α区间，4个晶闸管都不导通。

假如4个晶闸管的漏电阻相等，则Ut1.4= Ut2.3=1/2u2。

2、在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。

3、在u2负半波的（π～π＋α）区间，在π～π＋α区间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。

4、在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b 流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。

表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况三、实验过程启动MATLAB，进入SIMULINK后新建一个仿真模型的新文件。

在这里可以任意添加电路元器件模块。

然后对照电路系统模型，依次往文档中添加相应的模块。

在此实验中，我们按下表添加模块：表1-1 各区间晶闸管的导通、负载电压和晶闸管端电压情况添加好模块后，要对各元器件进行布局。

一个良好的布局面板，更有利于阅读系统模型及方便调试。

图1-3设置模块参数。

依次双击各模块，在出现的对话框内设置相应的参数。

1、交流电源参数设置：电压设置为220V，频率设为50Hz，其它默认。

图1-42、脉冲触发器设置：振幅（amplitude）设为5。

周期（Period）设为0.02秒。

实验报告课程名称：现代电力电子技术实验项目：单相桥式全控整流及有源逆变电路实验实验时间： 2012/10/19实验班级：总份数：指导教师：朱鹰屏自动化学院电力电子实验室二〇〇年月日广东技术师范学院实验报告学院：自动化学院专业：电气工程及其自动化班级：成绩：姓名：学号：组别：组员：实验地点：电力电子实验室实验日期：10/19指导教师签名：实验（一）项目名称：单相桥式全控整流及有源逆变电路实验1.实验目的和要求(1)加深理解单相桥式全控整流及逆变电路的工作原理。

(2)研究单相桥式变流电路整流的全过程。

(3)研究单相桥式变流电路逆变的全过程，掌握实现有源逆变的条件。

(4)掌握产生逆变颠覆的原因及预防方法。

2.实验原理图3-8为单相桥式整流带电阻电感性负载，其输出负载R用D42三相可调电阻器，将两个900Ω接成并联形式，电抗Ld用DJK02面板上的700mH，直流电压、电流表均在DJK02面板上。

触发电路采用DJK03-1组件挂箱上的“锯齿波同步移相触发电路Ⅰ”和“Ⅱ”。

图3-9为单相桥式有源逆变原理图，三相电源经三相不控整流，得到一个上负下正的直流电源，供逆变桥路使用，逆变桥路逆变出的交流电压经升压变压器反馈回电网。

“三相不控整流”是DJK10上的一个模块，其“心式变压器”在此做为升压变压器用，从晶闸管逆变出的电压接“心式变压器”的中压端Am、Bum，返回电网的电压从其高压端A、B输出，为了避免输出的逆变电压过高而损坏心式变压器，故将变压器接成Y/Y接法。

图中的电阻R、电抗Ld和触发电路与整流所用相同。

有关实现有源逆变的必要条件等内容可参见电力电子技术教材的有关内容。

3.主要仪器设备预习情况操作情况考勤情况数据处理情况序号型号备注1 DJK01 电源控制屏该控制屏包含“三相电源输出”，“励磁电源”等几个模块。

2 DJK02 晶闸管主电路该挂件包含“晶闸管”，以及“电感”等几个模块。

3 03-1 晶闸管触发电路该挂件包含“单结晶体管触发电路”模块。
