机械制图习题集答案(供参考)

第一章制图的基本知识和技能班级姓名学号日期1-2图线、比例、斜度、锥度(1)在空白尺寸线上按1:1度量后填注尺寸，并画出箭头。

(2)参照所示图形，按1:2在指定位置画出图形，并标注尺寸27 6?1.L3■------------ ________1附(2)尺寸注法改错，将正确的标注在右边的图中(3)作圆的内接正五边形(4)作圆的内接正七边形第一章制图的基本知识和技能班级姓名学号日期1-3尺寸标注、几何作图(二)(4)参照左上角图形所示尺寸，补充完整图形，并标注尺寸(5)参照右上角图形所示尺寸，按1:1在指定位置画出图形第三章正投影法的基本原理(6 )用四心近似法画椭圆(已知椭圆的长轴为60mm，短轴为40mm )。

班级姓名学号日3-1点的投影（一）（1）根据立体图，在二面投影中作出A、B两点的二面投影（3）作出A、B两点的侧面投影，结合立体图说明点A在点B的（左）方、（下）方、（后）方。

第三章正投影法的基本原理班级姓名学号日期3-1点的投影(二)(4)已知A、B、C三点的两面投影，求它们的第三面投影。

(5)已知点 A (10 , 20 , 15 )、B (0 , 20 ,C (30 , 0, 20)，作点A、B、C的三面投影。

0)、(6)已知点A距H面的距离为15mm，距V面的距离为20mm，距W 面的距离为10mm，求作A点的三面投Ia.-----<------------------------------ 0X \0 YyM L-----<Y H（9）求作下列各点的第三投影。

并说明A 在B 的正（下）方（10） mm , C 在 D 的正（右）方（15） mm , E 在F 的正（前）方（12 ） mm ,d 1b （Q ）ib （o）\（7）已知A 在B 的上方10mm 、左方15mm 、前方8mm 处，试完成A 、B 两点的投影。

（8）已知B 在A 的正上方10mm 处、C 在B 正右方 15mm 、处，试完成A 、B 、C 三点的投影。

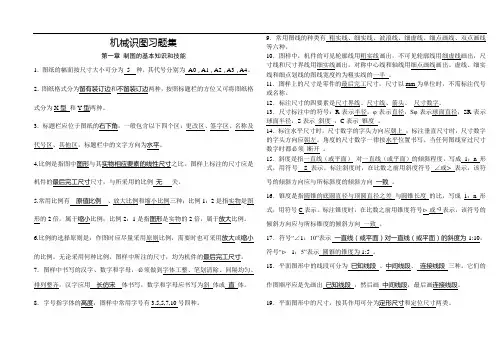

机械识图习题集第一章 制图的基本知识与技能1.图纸的幅面按尺寸大小可分为 5 种,其代号分别为 A0,A1,A2,A3,A4。

2.图纸格式分为留有装订边与不留装订边两种,按照标题栏的方位又可将图纸格式分为X 型 与Y 型两种。

3.标题栏应位于图纸的右下角,一般包含以下四个区:更改区、签字区、名称及代号区、其她区,标题栏中的文字方向为水平。

4、比例就是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应就是机件的最后完工尺寸尺寸,与所采用的比例 无 关。

5、常用比例有 原值比例 、放大比例与缩小比例三种;比例1:2就是指实物就是图形的2倍,属于缩小比例;比例2:1就是指图形就是实物的2倍,属于放大比例。

6、比例的选择原则就是:作图时应尽量采用原则比例,需要时也可采用放大或缩小的比例。

无论采用何种比例,图样中所注的尺寸,均为机件的最后完工尺寸。

7.图样中书写的汉字、数字与字母,必须做到字体工整、笔划清除、间隔均匀、排列整齐,汉字应用 长仿宋 体书写,数字与字母应书写为斜 体或 直 体。

8.字号指字体的高度,图样中常用字号有3、5,5,7,10号四种。

9.常用图线的种类有 粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用细虚线画出,尺寸线与尺寸界线用细实线画出,对称中心线与轴线用细点画线画出。

虚线、细实线与细点划线的图线宽度约为粗实线的一半 。

11.图样上的尺寸就是零件的最后完工尺寸,尺寸以mm 为单位时,不需标注代号或名称。

12.标注尺寸的四要素就是尺寸界线、尺寸线、箭头、 尺寸数字。

13.尺寸标注中的符号:R 表示半径,φ表示直径,Sφ表示球面直径,SR 表示球面半径,S 表示 斜度 ,C 表示 锥度 。

14.标注水平尺寸时,尺寸数字的字头方向应朝上 ;标注垂直尺寸时,尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

机械识图习题集第一章制图的基本知识和技能1．图纸的幅面按尺寸大小可分为5 种，其代号分别为A0，A1，A2，A3，A4。

2．图纸格式分为留有装订边和不留装订边两种，按照标题栏的方位又可将图纸格式分为X型和Y型两种。

3．标题栏应位于图纸的右下角，一般包含以下四个区：更改区、签字区、名称及代号区、其他区，标题栏中的文字方向为水平。

4.比例是指图中图形与其实物相应要素的线性尺寸之比。

图样上标注的尺寸应是机件的最后完工尺寸尺寸，与所采用的比例无关。

5.常用比例有原值比例、放大比例和缩小比例三种；比例1：2是指实物是图形的2倍，属于缩小比例；比例2：1是指图形是实物的2倍，属于放大比例。

6.比例的选择原则是：作图时应尽量采用原则比例，需要时也可采用放大或缩小的比例。

无论采用何种比例，图样中所注的尺寸，均为机件的最后完工尺寸。

7．图样中书写的汉字、数字和字母，必须做到字体工整、笔划清除、间隔均匀、排列整齐，汉字应用长仿宋体书写，数字和字母应书写为斜体或直体。

8．字号指字体的高度，图样中常用字号有3.5,5,7,10号四种。

9．常用图线的种类有粗实线、细实线、波浪线、细虚线、细点画线、双点画线等六种。

10．图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用细虚线画出，尺寸线和尺寸界线用细实线画出，对称中心线和轴线用细点画线画出。

虚线、细实线和细点划线的图线宽度约为粗实线的一半。

11．图样上的尺寸是零件的最后完工尺寸，尺寸以mm为单位时，不需标注代号或名称。

12．标注尺寸的四要素是尺寸界线、尺寸线、箭头、尺寸数字。

13．尺寸标注中的符号：R表示半径，φ表示直径，Sφ表示球面直径，SR表示球面半径，S表示斜度，C表示锥度。

14．标注水平尺寸时，尺寸数字的字头方向应朝上；标注垂直尺寸时，尺寸数字的字头方向应朝左。

角度的尺寸数字一律按水平位置书写。

当任何图线穿过尺寸数字时都必须断开。

15．斜度是指一直线（或平面）对一直线（或平面）的倾斜程度，写成1：n 形式，用符号S 表示。

机械制图习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。

第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。

●注意多边形的底边都是水平线；要规范画对称轴线。

●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。

③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。

2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。

●参教P23四心圆法画椭圆的方法做题。

注意椭圆的对称轴线要规范画。

3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。

5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。

第6页点的投影1、按立体图作诸点的两面投影。

●根据点的两面投影的投影规律做题。

2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。

●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

3、按立体图作诸点的两面投影。

●根据点的三面投影的投影规律做题。

4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。

●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。

各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。

●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。

（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。

《机械制图》习题库（附参考答案）一、单选题（共30题，每题1分，共30分）1、基本视图的个数（）。

A、5B、6C、4D、3正确答案：B2、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、细实线C、粗实线D、点画线正确答案：B3、梯形螺纹常用于（）。

A、连接管道B、连接零件C、单方向传递动力D、传递动力正确答案：D4、用于表达机件上倾斜部分的实形称为（）。

A、向视图B、局部视图C、斜视图D、剖视图正确答案：C5、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：D6、在图样中不可用粗实线来表示的是（）。

A、螺纹牙顶线B、可见轮廓线C、尺寸线D、图框线正确答案：C7、绘制平面图形中的线段，应该先画（）线段，然后画（）线段，最后画（）线段。

A、连接、已知、中间B、中间、连接、已知C、已知、中间、连接D、中间、已知、连接正确答案：C8、国标规定图样中的汉字应写成（）。

A、仿宋体B、楷体C、长仿宋体D、黑体正确答案：C9、机械图样中，表示不可见轮廓线采用（）。

A、细点画线B、粗实线C、细虚线D、细实线正确答案：C10、可能具有间隙或过盈的配合称为（）。

A、过渡配合B、间隙配合C、不明确性质D、过盈配合正确答案：A11、OY 轴简称 Y 轴是 H 面与 W 面的交线它代表（）A、高度方向B、水平方向C、长度方向D、宽度方向正确答案：D12、主视图反映物体的关系（）。

A、前后上下B、左右前后C、前后左右D、上下左右正确答案：D13、如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、局部剖B、全剖C、阶梯剖D、半剖正确答案：B14、使用丁字尺及一组三角板至多可将一圆分成几等分( )。

A、6B、24C、12D、9正确答案：B15、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、外螺纹B、内螺纹C、标准螺纹D、表面螺纹正确答案：B16、机械图样中，表示轴线、对称中心线等采用（）。
