钢筋计算公式总结（个人总结）一、框架梁（一）首跨钢筋计算1、上部贯通筋：上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋：端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值。
3、下部钢筋：下部钢筋长度＝净跨长＋左右支座锚固值注：以上三种钢筋的支座锚固判断：（1）支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{L ae，0.5Hc ＋5d}。
（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{L ae，支座宽度-保护层+15d}。
（3）钢筋的中间支座锚固值＝Max{L ae，0.5Hc＋5d}。
4、腰筋：构造钢筋：构造钢筋长度＝净跨长＋2×15d；抗扭钢筋：算法同贯通钢筋。
5、拉筋：（1）拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d；（2）拉筋根数：（1）如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；（2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋：（1）箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d（2）箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋：吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800m m夹角=60°，≤800mm夹角=45°（二）中跨钢筋计算中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）其他钢筋计算同首跨钢筋计算。

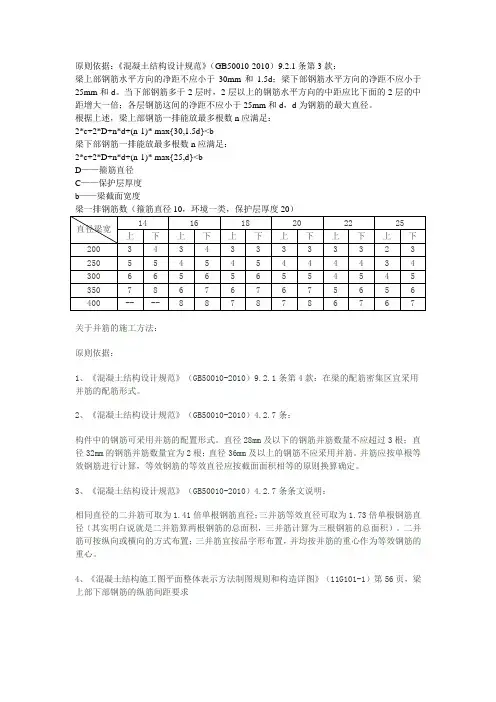

原则依据：《混凝土结构设计规范》（GB50010-2010）9.2.1条第3款：梁上部钢筋水平方向的净距不应小于30mm和1.5d；梁下部钢筋水平方向的净距不应小于25mm和d。
当下部钢筋多于2层时，2层以上的钢筋水平方向的中距应比下面的2层的中距增大一倍；各层钢筋这间的净距不应小于25mm和d，d为钢筋的最大直径。
根据上述，梁上部钢筋一排能放最多根数n应满足：2*c+2*D+n*d+(n-1)* max{30,1.5d}<b梁下部钢筋一排能放最多根数n应满足：2*c+2*D+n*d+(n-1)* max{25,d}<bD——箍筋直径C——保护层厚度b——梁截面宽度梁一排钢筋数（箍筋直径10，环境一类，保护层厚度20）关于并筋的施工方法：原则依据：1、《混凝土结构设计规范》（GB50010-2010）9.2.1条第4款：在梁的配筋密集区宜采用并筋的配筋形式。
2、《混凝土结构设计规范》（GB50010-2010）4.2.7条：构件中的钢筋可采用并筋的配置形式。
直径28mm及以下的钢筋并筋数量不应超过3根；直径32mm的钢筋并筋数量宜为2根；直径36mm及以上的钢筋不应采用并筋。
并筋应按单根等效钢筋进行计算，等效钢筋的等效直径应按截面面积相等的原则换算确定。
3、《混凝土结构设计规范》（GB50010-2010）4.2.7条条文说明：相同直径的二并筋可取为1.41倍单根钢筋直径；三并筋等效直径可取为1.73倍单根钢筋直径（其实明白说就是二并筋算两根钢筋的总面积，三并筋计算为三根钢筋的总面积）。
二并筋可按纵向或横向的方式布置；三并筋宜按品字形布置，并均按并筋的重心作为等效钢筋的重心。
4、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1）第56页，梁上部下部钢筋的纵筋间距要求。

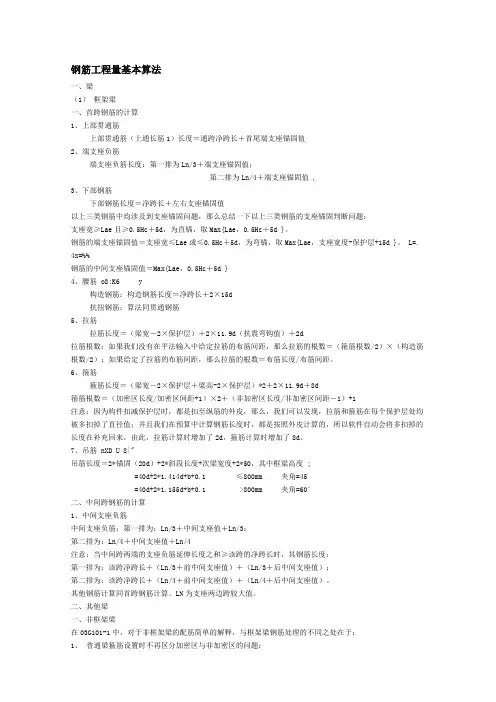

钢筋工程量基本算法一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值 ,3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
L=. 4x=%%钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋 o8:K6 y构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋 nXD U 8|"吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度 ;=40d+2*1.414d+b+0.1 ≤800mm夹角=45=40d+2*1.155d+b+0.1 >800mm 夹角=60°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
板底筋长度=净跨+伸进长度*2+弯勾2*6.25*d板底筋根数=ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板中间支座负筋长度＝水平长度＋弯折长度*2板端支座板负筋长度＝锚入长度+弯勾＋板内净尺寸＋弯折长度板负筋根数＝ceil((净跨-2*起步距离)/间距)+1（起步距离=第一根钢筋距梁或墙边50mm）板负筋分布筋长度=轴线长度-负筋标注长度*2+参差长度*2（轴线长度-轴线两边内梁的宽度）（参差长度是分布筋和负筋搭接长度）板端支座负筋的分布筋根数＝负筋板内净长/间距(取整)＋1板中间支座负筋的分布筋的根数＝布筋范围1/间距(取整)+布筋范围2/间距(取整)+1温度筋长度=轴线长度-负筋标注长度*2+参差长度*2（参差长度是温度筋和负筋搭接长度）温度筋根数（梁一跨中间的非加密区根数）=(净跨长度-负筋伸入板内的净长)/温度筋间距-1马凳筋∏型长度=L1+L2*2+L3*2马凳筋∏型双层双向板马凳筋根数＝板净面积/(间距*间距)+1马凳筋∏型负筋马凳筋根数=排数*负筋布筋长度/间距+1马凳筋一字型长度=L1+L2*2+L3*2或L1+L2*2+L3*4马凳筋一字型根数＝排数*每排个数梁上部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁上部边支座负筋（第一排）=1/3净跨长+左支座锚固梁上部边支座负筋（第二排）=1/4净跨长+左支座锚固梁上部中间支座负筋（第一排）=1/3净跨长（取大值）*2+支座宽梁上部中间支座负筋（第二排）=1/4净跨长（取大值）*2+支座宽梁架立筋长度＝净跨-两边负筋净长+150*2（注意钢筋类别）梁侧面构造钢筋长度＝净跨长＋2×15d＋搭接长度*搭接个数（注意钢筋类别）梁侧面受扭钢筋长度＝净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数（注意钢筋类别）梁下部通筋长度=总净跨长+左支座锚固+右支座锚固+搭接长度*搭接个数梁边跨下部筋长度=本身净跨+左锚固+右锚固梁中间跨下部筋长度=本身净跨+左锚固+右锚固梁箍筋长度＝2*（H-2*25+B-2*25）+（11.9*2+8）d二-四级抗震箍筋根数计算加密区根数＝（1.5*梁高-50）/加密间距+1 （一跨分左加密、右加密）非＝（净跨长-左加密区-右加密区）/非加密间距-1总根数＝加密*2+非加密梁拉筋长度＝梁宽-2*保护层+2*11.9d+2*d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。

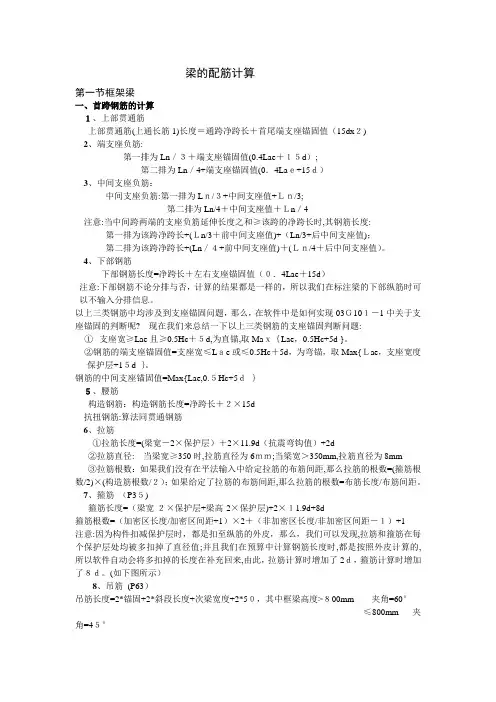

梁的配筋计算第一节框架梁一、首跨钢筋的计算１、上部贯通筋上部贯通筋(上通长筋1)长度＝通跨净跨长＋首尾端支座锚固值（15dx２)2、端支座负筋:第一排为Ln／３＋端支座锚固值(0.4Lae＋１５d）;第二排为Ln／4+端支座锚固值(0．4Laｅ+15ｄ）3、中间支座负筋：中间支座负筋:第一排为Lｎ/３+中间支座值+Ｌｎ/3;第二排为Ln/4＋中间支座值＋Ｌn／4注意:当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时,其钢筋长度: 第一排为该跨净跨长+(Ｌn/3＋前中间支座值)+（Ln/3+后中间支座值)；第二排为该跨净跨长+(Ln／４+前中间支座值)＋(Ｌｎ/4＋后中间支座值）。
4、下部钢筋下部钢筋长度=净跨长＋左右支座锚固值（０．4Lae＋15d）注意:下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03Ｇ10１－1中关于支座锚固的判断呢?现在我们来总结一下以上三类钢筋的支座锚固判断问题:①支座宽≥Lae且≥0.5Hc＋５d,为直锚,取Maｘ｛Lae，0.5Hc+5d }。
②钢筋的端支座锚固值=支座宽≤Lａe或≤0.5Hc＋5d，为弯锚，取Max{Ｌae，支座宽度-保护层+1５d ｝。
钢筋的中间支座锚固值=Max{Lae,0.５Hc+5ｄ｝５、腰筋构造钢筋：构造钢筋长度=净跨长＋２×15d抗扭钢筋:算法同贯通钢筋6、拉筋①拉筋长度=(梁宽－2×保护层）＋2×11.9d（抗震弯钩值）+2d②拉筋直径:当梁宽≥350时,拉筋直径为6ｍｍ;当梁宽＞350mm,拉筋直径为8mm③拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距,那么拉筋的根数=(箍筋根数/2)×(构造筋根数/２）；如果给定了拉筋的布筋间距,那么拉筋的根数=布筋长度/布筋间距。
7、箍筋（P3５)箍筋长度=（梁宽-２×保护层+梁高-2×保护层)+2×１1.9d+8d箍筋根数=（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－１）+1注意:因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现,拉筋和箍筋在每个保护层处均被多扣掉了直径值;并且我们在预算中计算钢筋长度时,都是按照外皮计算的,所以软件自动会将多扣掉的长度在补充回来,由此，拉筋计算时增加了2ｄ，箍筋计算时增加了８ｄ。
原则依据：《混凝土结构设计规范》（GB50010-2010）9.2.1条第3款：梁上部钢筋水平方向的净距不应小于30mm和1.5d；梁下部钢筋水平方向的净距不应小于25mm和d。
当下部钢筋多于2层时，2层以上的钢筋水平方向的中距应比下面的2层的中距增大一倍；各层钢筋这间的净距不应小于25mm和d，d为钢筋的最大直径。
根据上述，梁上部钢筋一排能放最多根数n应满足：2*c+2*D+n*d+(n-1)* max{30,1.5d}<b梁下部钢筋一排能放最多根数n应满足：2*c+2*D+n*d+(n-1)* max{25,d}<bD——箍筋直径C——保护层厚度b——梁截面宽度梁一排钢筋数（箍筋直径10，环境一类，保护层厚度20）关于并筋的施工方法：原则依据：1、《混凝土结构设计规范》（GB50010-2010）9.2.1条第4款：在梁的配筋密集区宜采用并筋的配筋形式。
2、《混凝土结构设计规范》（GB50010-2010）4.2.7条：构件中的钢筋可采用并筋的配置形式。
直径28mm及以下的钢筋并筋数量不应超过3根；直径32mm的钢筋并筋数量宜为2根；直径36mm及以上的钢筋不应采用并筋。
并筋应按单根等效钢筋进行计算，等效钢筋的等效直径应按截面面积相等的原则换算确定。
3、《混凝土结构设计规范》（GB50010-2010）4.2.7条条文说明：相同直径的二并筋可取为1.41倍单根钢筋直径；三并筋等效直径可取为1.73倍单根钢筋直径（其实明白说就是二并筋算两根钢筋的总面积，三并筋计算为三根钢筋的总面积）。
二并筋可按纵向或横向的方式布置；三并筋宜按品字形布置，并均按并筋的重心作为等效钢筋的重心。
4、《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101-1）第56页，梁上部下部钢筋的纵筋间距要求。
梁的配筋计算第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值（15dx2）2、端支座负筋：第一排为Ln/3＋端支座锚固值（+15d）；第二排为Ln/4＋端支座锚固值（+15d）3、中间支座负筋：中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
4、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值（+15d）注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题：①支座宽≥Lae且≥＋5d，为直锚，取Max{Lae，＋5d }。
②钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，＋5d }5、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋6、拉筋①拉筋长度＝（梁宽－2×保护层）＋2×（抗震弯钩值）＋2d②拉筋直径：当梁宽≥350时，拉筋直径为6mm；当梁宽＞350mm，拉筋直径为8mm③拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
7、箍筋(P35)箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
基础梁钢筋计算文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）基础梁钢筋（梁外伸）梁上部第一层贯通筋长度=梁总外长－2×保护层＋2×12d梁上部第二层贯通筋长度=总跨长－2×保护层＋2×12d梁下部贯通筋长度=梁总外长－2×保护层＋2×12d梁下部左端负筋长度=Hn/3＋左支座宽＋（L－保护层）梁下部右端负筋长度=Hn/3＋右支座宽＋（L－保护层）中间跨负筋长度=Hn/3×2＋中间支座宽（Hn取支座梁边净跨较大的）基础梁钢筋（梁不外伸）梁上下贯通筋长度=总外边长—2×保护层＋15d梁下部左边跨非贯通筋长度=Ln/3＋（左支座宽—保护层）＋15d梁下部右边跨非贯通筋长度=Ln/3＋（右支座宽—保护层）＋15d左支座负筋长度=Ln/3＋左端支座锚固值（Lae）右支座负筋长度=Ln/3＋右端支座锚固值（Lae）中间跨负筋长度=Ln/3＋支座宽＋Ln/3箍筋根数左支座加密箍筋根数=（左支座宽－保护层）/加密间距＋1右支座加密箍筋根数=（右支座宽－保护层）/加密间距＋1中间支座加密箍筋根数=中间支座宽/加密间距＋1梁边加密箍筋根数=（1.5×梁高－50）/加密间距＋1非加密箍筋根数=（净跨长－加密长度）/非加密间距－1箍筋总数=左支座箍筋根数＋右支座箍筋根数＋中间支座箍筋根数＋梁边加密箍筋根数＋非加密箍筋根数箍筋长度大箍筋长度=【（梁宽－2×保护层）＋（梁高－2×保护层）】×2＋2×11.9d＋8d(31.8d 小箍筋长度=【（间距j×n＋D）＋(梁高－2×保护层)】×2＋31.8d间距j=（梁宽－2×保护层－D）/(梁下部底排主筋数量－1)N是指小箍筋内主筋的间距个数；D是指主筋的直径。
一、概述：二、梁的类型以及判断依据2、1 梁的类型03G101-1P232、2软件中梁类型判断的依据以普通砼墙或柱为支座的连续梁被判断为框架梁，以梁和其他构件为支座的连续梁被判断为非框架梁。
框架梁上无其他构件的连续梁被判断为屋面框架梁。
如果框架梁支撑着剪力墙或柱，则被判断为框支梁。
软件还可自动判断连续梁的端跨是否为悬挑跨。
只有普通墙和山墙（包括砖墙、混凝土墙）可以作为支座，框架间墙、间隔墙、虚墙不作为支座。
砖墙上梁按简支梁(非框架梁)处理，主筋锚固参照图集03G101-1 第65、66页规定处理。
三、梁中的钢筋组成：•1、上部通长钢筋•2、底部钢筋•3、支座负筋（一排、二排）•4、架立筋•5、箍筋•6、腰筋•7、腰拉筋•8、吊筋•9、主次梁交接处的加密箍筋组成如下图：四、软件中各种梁的详细计算各字母代表的含义：Hc—支座宽度LAe—抗震时锚固长度La—非抗震时锚固长度d ---钢筋直径L1E—连接长度BHC—保护层ceil—向上取整4、1楼层框架梁的计算，参照03G101-1P54框架梁钢筋计算主要应区分弯锚和直锚情况，以及上部支座纵筋的切断处理。
软件根据规范对于节点构造规定进行了锚固计算：规范对于节点构造做了规定：直锚时应满足≥Lae （La ）且≥0.5hc+5d；弯锚时应满足≥0.4Lae（La ）和弯折15d要求；程序计算锚固长度的缺省方法与规范完全一致。
（１）上部通长纵筋纵筋长度计算公式为：长度L＝梁扣除两端支座的长度+ 在左、右侧支座的锚固长度+ 连接长度其中：·“在左、右侧支座的锚固长度”的缺省算法为：当支座宽–保护层≥Lae（La ）时，应直锚，否则为弯锚。
直锚长度= max(LaE,Hc/2+5*D);弯锚的长度由两部分组成，直段长度= 支座宽–保护层；弯段长度= 15*d·“连接长度”算法为：当采用焊接、机械连接时：连接长度= 0 ，软件自动计算接头个数；当采用搭接时，连接长度= 接头个数* L1E软件照梁钢筋总长除以指定的定尺长度得出接头个数。
一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
梁钢筋计算规则一、框架梁上部钢筋计算钢筋部位及其名称计算公式说明附图上部通长筋长度＝各跨长之和L -左支座内侧a2－右支座内侧a3+左锚固+右锚固03G101－1P54抗震楼层框架梁KL纵向钢筋构造GB50010-2002P186图10.4.1梁上部纵向钢筋在框架梁中间层端节点内的锚固注：如果存在搭接情况，还需要把搭接长度加进去图49左、右支座锚固长度的取值判断：当hc－保护层(直锚长度)>LaE时，取Max(LaE ,0.5hc+5d)当hc－保护层(直锚长度) ≤LaE时,必须弯锚，算法：min(hc－保护层, 0.4LaE)+15d钢筋部位及其名称计算公式说明附图端支座负筋第一排钢筋长度＝本跨净跨长/3+锚固；03G101－1P54抗震楼层框架梁KL纵向钢筋构造注：1、锚固同梁上部贯通筋端锚固；2、当梁的支座负筋有三排时，第三排钢筋的长度计算同第二排。
图51 第二排钢筋长度＝本跨净跨长/4+锚固；中间支座负筋第一排钢筋长度＝2*Ln/3+支座宽度；第二排钢筋长度＝2*Ln/4+支座宽度；03G101－1P54抗震楼层框架梁KL纵向钢筋构造注：Ln为相邻梁跨大跨的净跨长架立筋长度＝本跨净跨长－左侧负筋伸入长度－右侧负筋伸入长度+2*搭接注：当梁上部既有贯通筋又有架立筋时，搭接长度为150mm二、框架梁下部钢筋计算钢筋部位及其名称计算公式说明附图下部通长筋长度＝各跨长之和-左支座内侧a2-右支座内侧a3+左锚固+右锚固注：1、端支座锚固长度取值同框架梁上部钢筋取值；2、如果存在搭接情况，还需要把搭接长度加进去。
图51下部非通长钢筋长度＝净跨长度+左锚固+右锚固03G101－1P54抗震楼层框架梁KL纵向钢筋构造注：端部取值同框架梁上部钢筋取值；中间支座锚固长度为：Max {LaE，0.5Hc+5d }下部不伸入支座筋净跨长度－2*0.1Ln(Ln为本跨净跨长度) 03G101-1P60不伸入支座的梁下部纵向钢筋断点位置图52（图52）三、梁附加钢筋钢筋部位及其名称计算公式说明附图侧面纵向构造钢筋当hw≥450mm时，需要在梁的两个侧面沿高度配置纵向构造钢筋，间距a≤200；长度＝净跨长度+2*15d03G101－1P24、62梁侧面纵向构造筋和拉筋，分为一级抗震和二至四级抗震等级注：1、hw指梁的腹板高度；2、梁侧面构造纵筋和受扭纵筋的搭接与锚固长度取值可参见(03G101-1P24)第4.2.3条第五款的注1与注2，即：梁侧面构造钢筋其搭接与锚固长度可取为15d，梁侧面受扭纵向钢筋其搭接长度为L l或L lE，其锚固长度与方式同框架梁下部纵筋。
框架梁钢筋计算（屋面框架梁锚固查图集）一、上部筋：1、上部通长筋公式：长度=总净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断：当h c（柱宽）-柱保护层厚度≥l aE时，直锚，锚固长度=max（l aE，0.5h c+5d）。
当h c（柱宽）-柱保护层厚度<l aE时，弯锚，锚固长度=支座宽度-柱保护层+15d （d为钢筋直径）当为屋面框架梁时，上部通长筋伸入支座端弯折至梁底。
当为非框架梁时上部通长筋伸入支座端弯折15d。
2、端支座负筋公式：第一排钢筋长度＝本跨净跨长/3+锚固；第二排钢筋长度＝本跨净跨长/4+锚固；（锚固取值同上）中间支座负筋（按大跨取）公式：第一排钢筋长度＝2*Ln/3+支座宽度；（支座宽度：柱宽）第二排钢筋长度＝2*Ln/4+支座宽度；（Ln为左跨和右跨净跨长中取较大值）3、架立筋（有才算）公式：长度＝本跨净跨长－左侧支座负筋伸入净长度－右侧支座负筋伸入净长度+2*搭接（一般取150mm）当梁的上部既有通长筋又有架立筋时，其中架立筋的搭接长度取150mm。
当梁的上部没有通长筋，都是架立筋时，架立筋与支座负筋的连接长度取l lE。
（抗震搭接长度）二、中部筋（腰筋）：1、侧面纵向构造钢筋（G）当hw≥450mm时，需要在梁的两个侧面沿高度配置纵向构造钢筋，间距a≤200；公式：长度＝净跨长度+2*15d2、侧面纵向抗扭钢筋 (N)公式：长度＝净跨长度+2*锚固长度（锚固：LaE,查图集P87）拉筋：（图集P87）拉筋直径取值范围：当梁宽≤350mm时取6mm；当梁宽>350mm时取8mm。
长度＝梁宽－2*梁保护层+2*1.9d+2*max（10d，75）间距=箍筋非加密区间距的2倍拉筋根数=[(净跨长-50*2)/拉筋间距+1]*排数三、下部钢筋：1、下部通长筋公式：长度=净跨长+左支座锚固+右支座锚固左、右支座锚固长度的取值判断：当h c（柱宽）-柱保护层厚度≥l aE时，锚固长度=max（l aE，0.5h c+5d）。
1.上部贯通筋：计算公式:＝各跨长之和-左支座内侧-右支座内侧+锚固＋搭接长度端支座锚固长度的判别条件（即按端支座来判断）1、锚固2、支座宽度－保护层＋15*d3、0.4Lae+15d4、当楼层框架梁的纵向钢筋直锚长度>=Lae且>= 0.5hc＋5d时可不必往上（下）弯锚即支座宽度-保护层>=Lae且>=0.5hc+5d 取锚固长度2.端支座负筋：计算公式：（Ln净跨长）上排钢筋长度＝Ln/3+锚固下排钢筋长度＝Ln/4+锚固（锚固即按端支座来判断）3.中间支座负筋计算公式：（Ln为较大一跨的净跨长）上排钢筋长度＝2*Ln/3+支座宽度下排钢筋长度＝2*Ln/4+支座宽度4.架立筋：计算公式：架立筋长度＝（Ln净跨长-左支座钢筋伸入的净长-右支座钢筋伸入的净长+2×搭接（取150MM）平法中规定，当贯通筋和架立筋同时存在时，取150MM5.下部钢筋：计算公式：（Ln净跨长）框架梁下部钢筋＝净跨长度+左锚固+右锚固注：锚固要分端支座锚固和中间支座锚固二种情况下部钢筋的计算不分上下排6.下部不伸入支座钢筋：计算公式：框架梁下部不伸入支座钢筋＝净跨长度-2*0.1Ln 请注意标注方式7.腰筋计算公式：（Ln净跨长）腰筋长度＝净跨长度+2*锚固注：锚固须分两种腰筋分别考虑在03G101-1(P24页)中对腰筋算法的规定在03G101-1(P24页)中对腰筋计算的规定8.拉筋：计算公式：拉筋长度＝梁宽－2×保护层＋2×11.9d＋2×d9.吊筋和次梁加筋：计算公式：吊筋长度＝2 ×锚固+2 ×斜段长度+(次梁宽度+2 ×50)框梁高度>800mm a=60度<=800mm a=45度次梁加筋按根数计算长度同箍筋长度10.箍筋：箍筋长度＝2 ×(H －2 × 25 ＋B －2 × 25)＋(11.9 × 2 ＋8)d箍筋根数＝2 ×[(加密区长度-50)/加密间距+ 1]＋(非加密区长度/非加密间距－1)1~4级抗震屋面框架梁上部纵筋的端支座锚固：弯锚长度:(支座宽－保护层＋梁高－保护层)直锚长度: (0.5支座宽度＋5d)与Lae取大值非框架梁L：下部钢筋的锚固长度为15d或12d 在软件中选为普通梁P65。
