工厂供电课后习题答案工厂供电课后习题答案工厂供电是一个重要的课题,涉及到工业生产的正常运行和电力的供应安全。
以下是对工厂供电课后习题的解答,希望能够帮助大家更好地理解和应用相关知识。
1. 什么是工厂供电系统?工厂供电系统是指为工厂提供电力供应的系统,包括电源、配电设备、电缆线路等。
它的主要功能是将电力从电源输送到工厂的各个用电设备,确保工厂正常运行。
2. 工厂供电系统的主要组成部分有哪些?工厂供电系统主要包括以下几个部分:- 电源:可以是电力公司的变电站、发电机组等,用于将电力输送到工厂供电系统。
- 配电设备:包括变压器、开关柜、电容器等,用于将电力进行分配和控制。
- 电缆线路:用于将电力从配电设备输送到工厂各个用电设备。
- 用电设备:包括电动机、照明设备、生产设备等,用于工厂的各项生产活动。
3. 工厂供电系统的主要特点是什么?工厂供电系统具有以下几个主要特点:- 大电力负荷:工厂通常需要大量的电力供应,因为生产设备、照明设备等都需要电力支持。
- 高可靠性要求:工厂的生产活动对电力供应的可靠性要求较高,一旦停电可能导致生产中断和损失。
- 多电源供应:为了确保供电的可靠性,工厂供电系统通常会采用多个电源进行备份,一旦某个电源故障,其他电源可以顶替供电。
- 多回路供电:为了满足不同用电设备的需求,工厂供电系统通常会设置多个回路,以便分别供电。
4. 工厂供电系统的故障处理方法有哪些?工厂供电系统的故障处理方法主要包括以下几种:- 检修:对故障设备进行检修和维修,修复故障并恢复供电。
- 切换:将故障设备切换至备用设备,确保供电的连续性。
- 隔离:对故障设备进行隔离,以防止故障扩散和影响其他设备的供电。
- 抢修:在故障发生后,尽快派出专业人员进行抢修,恢复供电。
5. 工厂供电系统的节能措施有哪些?工厂供电系统的节能措施主要包括以下几个方面:- 优化设备:选择高效的用电设备,如高效电机、节能照明设备等,减少能源消耗。
工厂供电教案第一章工厂供电概论本章主要内容:工厂供电的基本知识供电系统、发电厂、电力系统及自备电源电压、电能质量中性点运行方式低压配电系统的接地型式第一节工厂供电的意义、要求及课程任务一、意义1、工厂供电(plant power supply):是指工厂所需电能的供应和分配,亦称工厂配电。
2、重要性:工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率,供电突然中断,则对工业生产可能造成严重的后果,甚至可能发生重大的人身事故,给国家和人民带来经济上甚至政治上的重大损失。
二、基本要求安全、可靠、优质、经济三、本课程的主要任务讲述中小型工厂电能供应和分配、电气照明问题,使学生具有对中小型工厂的供电系统及电气照明进行操作、维护、设计、计算的能力。
第二节工厂供电系统、发电厂、电力系统及自备电源一、工厂供电系统概况1、中型工厂供电系统简图:一根线表示三相线路2、中型工厂供电系统的平面布线示意图3、大型工厂总降压变电所4、高压深入负荷中心的供电系统5、只设一个降压变电所的供电系统二、发电厂和电力系统1、发电厂(发电站):,是将自然界蕴藏的各种一次能源转换为电能(二次能源)的工厂。
有:水力发电厂、火力发电厂、核能发电厂、风力发电厂、地热发电厂、太阳能发电厂。
2、电力系统(power system):由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体,称为电力系统。
电网:电力系统中各级电压的电力线路及其联系的变电所,称为电网第三节电力系统的电压与电能质量一、电压和频率的质量参数。
规定:频率偏差正负0.2Hz电压偏差正负5%二、三相交流电网和电力设备的额定电压1、电网(线路)的额定电压2、用电设备的额定电压规定与同级电网的额定电压相同。
3、发电机的额定电压:高于同级电网电压5%4、电力变压器的额定电压的规定第四节电力系统中性点运行方式一、中性点运行方式:中性点不接地系统、中性点经阻抗接地系统、中性点直接接地系统正常运行及单相接地时的不同点。
工厂供电第五版课后习题答案【篇一:工厂供电_第五版_刘介方_课后答案[1-10章]】对工业生产有何重要作用?对工厂供电工作有哪些基本要求?重要作用:现代社会是建立在电能应用的基础之上的,电能在产品成本中所占的比重一般很小(除电化等工业外),其重要性是在于工业生产实现电气化以后可以增加产量、提高产品质量和劳动生产率,降低生产成本,减轻工人的劳动强度。
如果工厂供电突然中断,则对工业生产可能造成严重的后果。
例如某些对供电可靠性要求很高的工厂,即使是极短时间的停电,也会引起重大设备损坏,或引起大量产品报废,甚至可能发生重大的人身事故,给国家和人民带来经济上甚至政治上的重大损失。
基本要求:1、安全:在电能的供应、分配和使用中,不应发生人身事故和设备事故。
2、可靠:应满足电能用户对供电可靠性即连续供电的要求。
3、优质:应满足电能用户对电压和频率等质量的要求。
4、经济:供电系统的投资少,运行费用低,并尽可能地减少有色金属消耗量。
2、工厂供电系统包括哪些范围?变电所和配电所的任务有什么不同?什么情况下可采用高压深入负荷中心的直配方式?工厂供电系统是指从电源线路进厂起到高低压用电设备进线端止的电路系统,包括工厂内的变配电所和所有的高低压供电线路。
配电所的任务是接受电能和分配电能,不改变电压;而变电所的任务是接受电能、变换电压和分配电能。
高压深入负荷中心的直配方式,可以省去一级中间变压,简化了供电系统接线,节约投资和有色金属,降低了电能损耗和电压损耗,提高了供电质量。
然而这要根据厂区的环境条件是否满足35kv架空线路深入负荷中心的“安全走廊”要求而定,否则不宜采用。
3、什么叫电力系统、电力网和动力系统?建立大型电力系统有哪些好处?电力系统:由各级电压的电力线路将一些发电厂、变电所和电力用户联系起来的一个发电、输电、变电、配电和用电的整体,称为电力系统。
电网:电力系统中各级电压的电力线路及其联系的变电所,称为电力网或电网。
工厂供电答案第一章设计任务1.1设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况,并适当考虑到工厂生产的发展,按照安全可靠、技术先进、经济合理的要求,确定变电所的位置和型式,确定变电所主变压器的台数、容量与类型,选择变电所主接线方案及高低压设备和进出线,确定二次回路方案,选择整定继电保护,确定防雷和接地装置。
最后按要求写出设计说明书,绘出设计图纸。
1.2 设计依据1.2.1工厂总平面图图1.1 工厂平面图1.2.2 工厂负荷情况本厂多数车间为两班制,年最大负荷利用小时为4600h,日最大负荷持续时间为6h。
该厂除铸造车间、电镀车间和锅炉房属二级负荷外,其余均属三级负荷。
本厂的负荷统计资料如表1.1所示。
1.2.3 供电电源情况按照工厂与当地供电部门签定的供用电协议规定,本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-150,导线为等边三角形排列,线距为2m;干线首端距离本厂约8km。
干线首端所装设的高压断路器断流容量为500MVA。
此断路器配备有定时限过流保护和电流速断保护,定时限过流保护整定的动作时间为1.7s。
为满足工厂二级负荷要求,可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为80km,电缆线路总长度为25km。
1.2.4 气象资料本厂所在地区的年最高气温为34℃,年平均气温为20℃,年最低气温为-10℃,年最热月平均最高气温为31℃,年最热月平均气温为23℃,年最热月地下0.8米处平均气温为21℃。
当地主导风向为东北风,年雷暴日数为10。
1.2.5 地质水文资料本厂所在地区平均海拔400m,地层以红土为主,地下水位为2m。
表1.1 工厂负荷统计资料本厂与当地供电部门达成协议,在工厂变电所高压侧计量电能,设专用计量柜,按两部电费制交纳电费。
每月基本电费按主变压器容量为18元/kVA ,动力电费为0.9元/Kw.h ,照明电费为0.5元/Kw.h 。

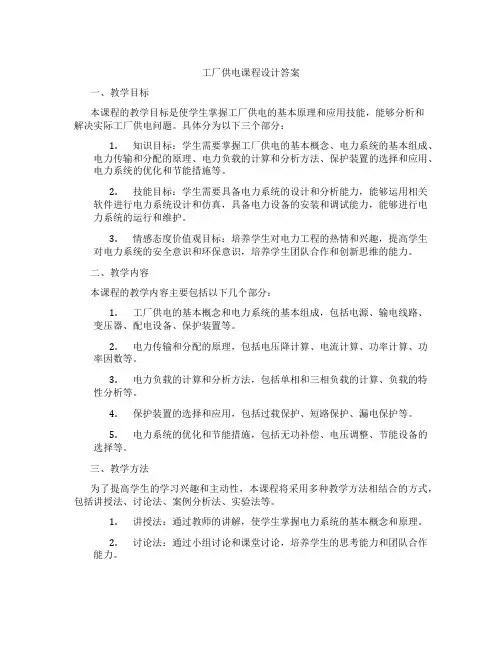

工厂供电课程设计答案一、教学目标本课程的教学目标是使学生掌握工厂供电的基本原理和应用技能,能够分析和解决实际工厂供电问题。
具体分为以下三个部分:1.知识目标:学生需要掌握工厂供电的基本概念、电力系统的基本组成、电力传输和分配的原理、电力负载的计算和分析方法、保护装置的选择和应用、电力系统的优化和节能措施等。
2.技能目标:学生需要具备电力系统的设计和分析能力,能够运用相关软件进行电力系统设计和仿真,具备电力设备的安装和调试能力,能够进行电力系统的运行和维护。
3.情感态度价值观目标:培养学生对电力工程的热情和兴趣,提高学生对电力系统的安全意识和环保意识,培养学生团队合作和创新思维的能力。
二、教学内容本课程的教学内容主要包括以下几个部分:1.工厂供电的基本概念和电力系统的基本组成,包括电源、输电线路、变压器、配电设备、保护装置等。
2.电力传输和分配的原理,包括电压降计算、电流计算、功率计算、功率因数等。
3.电力负载的计算和分析方法,包括单相和三相负载的计算、负载的特性分析等。
4.保护装置的选择和应用,包括过载保护、短路保护、漏电保护等。
5.电力系统的优化和节能措施,包括无功补偿、电压调整、节能设备的选择等。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法相结合的方式,包括讲授法、讨论法、案例分析法、实验法等。
1.讲授法:通过教师的讲解,使学生掌握电力系统的基本概念和原理。
2.讨论法:通过小组讨论和课堂讨论,培养学生的思考能力和团队合作能力。
3.案例分析法:通过分析实际案例,使学生能够将理论知识应用到实际问题中。
4.实验法:通过实验操作,使学生能够亲手体验电力系统的运行和维护过程,提高学生的实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施,丰富学生的学习体验,我们将选择和准备以下教学资源:1.教材:选用权威、实用的教材,如《工厂供电设计与应用》等。
2.参考书:提供相关的参考书籍,如《电力系统分析与应用》、《电力工程概论》等。
由题可知,T2的额定电压为220/38.5kV。
T2二次侧绕组为高压输配电电压,其额定电压要高出同级电网额定电压的10%,所以电网WL2的额定电压为38.5/(1+10%)=35kV。
T2一次侧绕组的额定电压即为同级电网的额定电压,所以电网WL1的额定电压为220kV。
T1:一次侧绕组靠近电源端,所以其额定电压等于电源即发电机的额定电压,为10.5kV 二次侧绕组连接高压输电电网,远离电能用户,所以其额定电压要高出同级电网额定电压的10%,即查书后P 434附表1,取K d =0.2,b =0.14,c =0.4,x =5,cos ϕ=0.5,tan ϕ=1.73 1)、用需要系数法进行负荷计算:e N 151137.5841535203kW P P ==+⨯+⨯+⨯+=∑∴ 30d e 0.220340.6kW P K P =⋅=⨯=e N ∴ 30d e 0.854kW P K P =⋅=⨯=3030t a n40.753k v a rQ P ϕ=⨯=⨯= 30304==5kV A cos 0.8P S ϕ=⋅30I =第三组用电设备:e 2 3.79kW P P P P ====()220k T 0N N 2%%221001002.5528000.654174.23kvar100100I U Q Q Q S ββ⎛⎫∆=∆+∆≈+ ⎪⎝⎭⎛⎫ =⨯⨯+⨯= ⎪⎝⎭()()()2T a 120k 242287602 1.487600.65417.530004.3810kW hW W W P P βτ⋅∆=∆+∆=∆⨯+∆ =⨯⨯+⨯⨯ =⨯⋅(2)线路功率损耗和年电能损耗 变压器高压侧母线上的计算负荷为:kW 22.90922.9900T )2(30)1(30=+=∆+=P P P,T 0N 220k N %%0.7 4.510000.9245=45.5kvar100100100100I U S β⎛⎫⎛⎫≈⨯+⨯=⨯+⨯ ⎪ ⎪⎝⎭⎝⎭ 折算到变压器一次侧的计算负荷为:30(1)30(2)T 72010.5730.5kW P P P =+∆=+=30(1)30(2)T 58045.5625.5kvar Q Q Q =+∆=+=30(1)961.7kV A S ==⋅30(1)S I =3-2-1 短路计算电路图 3-2-2 短路等效电路图由题意画出短路计算电路图和短路等效电路图,上图所示。
(完整版)工厂供电教案第一章课题教学目标教学重点教具准备教学环节导入知识讲授工厂供电的意义、要求及本课型复习课课程任务了解工厂供电的意义、要求及课程任务。
了解工厂供电系统的组成掌握变配电所的任务。
工厂供电系统的组成。
教学难点工厂供电的意义、要求讲解、启发、引导及适课件教学方法当实物演示教学过程教师指导学生活动一、定义工厂供电:工厂所需电能的供应和分配,亦称工厂配电.思考讨论二、意义意义:电能在工业生产中的重要性,并不在于它在产品成本中或投资总额中所占的比重多少,而在于实现电气化后可以大大增加产量,提高产品质量,提高劳动生举例产率,降低生产成本,减轻工人的劳动强度,改善工人的劳动条件,有利于实现生产过程自动化。
三、要求要求:(1)安全在电能的供应、分配和使用中,不应发生人身事故和设备事故。
学生画图可靠应满足电能用户对供电可靠性的要求。
优质应满足电能用户对电压和频率等质量的要求。
经济供电系统的投资要少,运行费用要低,并尽可能地节约定义记忆电能和减少有色金属消耗量。
(5)应合理地处理局部和全局、当前和长远等关系注意点总结板书设计教学回顾四、本课程任务课程任务:主要是以企业供配电系统的一次部分为主,讲述一般企业内部的电力供应和分配问题。
掌握主要一次电气设备的功能、结构、原理,并初步掌握使用、安装、检修、试验的基本技能。
掌握企业的负荷计算、短路电流计算,一次主要电气设备的选择和校验。
掌握企业变配电所的结构、所址、布置及安图。
掌握一般企业供配电系统的初步设计。
同时了解发电厂及电力系统的基本知识,为今后从事企业供配电技术工作奠定基础小结对比一、工厂供电的定义二、工厂供供电的意义三、工厂供电的任务领导检查课题工厂供电系统及用电负荷教学1.了解工厂供电的意义、要求及课程任务。
2.了解工厂供电系统的组成目标3.掌握变配电所的任务。
教学工厂供电系统的组成。
重点教具课件准备课型复习课教学难点用电负荷讲解、启发、引导及适教学方法当实物演示教学过程教学环教师指导学生活动节一.工厂供电系统概况工厂供电系统的组成:一般中型工厂的电源进线是6~10kV.车间变电所低压用电设备思考讨论知识讲授电源进线高压配电所高压用电设备电源进线电源进线高压配电所举例(HDS)6~10kvCM1号车间2号车间3号车间变电所变电所变电所(STS1) (STS2) (STS3)学生看图220/380VC联络线联络线用电设备用电设备用电设备定义记忆对于大型工厂及某些电源进线电压为35kV及以上的中型工厂,一般经过两次降压。
工厂供电课后答案1. 什么是工厂供电?工厂供电指的是为工厂或工业场所提供稳定可靠的电力供应。
在工业生产中,电力是不可或缺的能源,它驱动机器设备运行,提供照明和动力等功能,确保工厂正常运转。
2. 工厂供电的重要性工厂供电的稳定性对于工业生产至关重要。
如果供电不稳定或中断,将直接影响到工厂的生产效率和产品质量。
以下是工厂供电的重要性的几个方面:•保障生产连续性:工厂供电必须保证持续稳定的电力供应,以防止生产中断和停工。
任何停电都可能导致机器设备停止运行,影响整个生产线的正常运转。
•提高生产效率:稳定供电可以确保机器设备以最佳状态运行,避免因电力波动而导致的设备故障和能源浪费。
这可以最大限度地提高生产效率,降低生产成本。
•保障产品质量:工厂供电的稳定性直接影响到产品质量。
稳定的电力供应可以保证机器设备的准确操作,避免因电压不稳定或电力中断而导致的质量问题。
•安全保障:工业场所通常存在高压电力设备和大功率设备,如输电线路、变压器和电动机等。
稳定供电不仅可以保证设备的正常运行,还可以降低因电力问题引发的安全风险。
3. 工厂供电的解决方案为了确保工厂供电的稳定性和可靠性,需要采取一系列的解决方案。
以下是一些常见的解决方案:•电力设备升级和维护:定期检查和维护电力设备,确保其运行良好,并及时更换老化和故障的部件。
如果必要,可以升级设备,提升其性能和可靠性。
•备用电源系统:安装备用发电机组或蓄电池系统,以备电力中断时使用。
这些备用电源可以在电力中断时提供临时的电力供应,保证工厂的连续运转。
•电力监控系统:安装电力监控系统,实时监测电力设备的运行状态和电力负荷情况。
通过监测数据,可以及时发现和解决潜在故障,提前预防电力中断的发生。
•电力负荷管理:合理规划和管理工厂的电力负荷,避免电力过载和电力不足的情况发生。
通过科学的负荷规划,可以最大限度地利用电力资源,提高供电效率。
4. 如何选择适合的工厂供电解决方案?选择适合的工厂供电解决方案需要综合考虑以下几个因素:•工厂规模和负荷需求:根据工厂的规模和负荷需求,选择适合的电力设备和供电容量。
工厂供电课后习题答案工厂供电课后习题答案【篇一:《工厂供电(第3版)》刘介才(课后习题详细答案)】三版刘介才主编课后习题解答2014年8月第一章习题解答1-1 试确定图1-25所示供电系统中的变压器t1和线路wl1、wl2的额定电压?图1-25 习题1-1的供电系统解:1.变压器T1的一次侧额定电压:应与发电机G的额定电压相同,即为10.5kV。
变压器T1的二次侧额定电压应比线路WL1末端变压器T2的一次额定电压高10%,即为242kV。
因此变压器T1的额定电压应为10.5/242kv。
2.线路WL1的额定电压:应与变压器T2的一次额定电压相同,即为220kv。
3.线路WL2的额定电压:应为35kv,因为变压器T2二次侧额定电压为38.5kv,正好比35kv高10%。
1-2 试确定图1-26所示供电系统中的发电机和各变压器的额定电压?图1-26 习题1-2的供电系统解:1.发电机G的额定电压应比6kv线路额定电压高5%,因此发电机G的额定电压应为6.3kv。
2.变压器T1的额定电压:一次额定电压应与发电机G的额定电压相同,因此其一次额定电压应为6kv。
T1的二次额定电压应比220/380v线路额定电压高10%,因此其二次额定电压应为0.4kv。
因此变压器T1的额定电压应为6/0.4kv。
3.变压器T2的额定电压:其一次额定电压应与发电机的额定电压相同,即其一次额定电压应为6.3kv。
T2的二次额定电压应比110kv电网电压高10%,即其二次额定电压应为121kv。
因此变压器T2的额定电压应为6.3/121kv。
4.变压器T3的额定电压:其一次额定电压应与110kv线路的额定电压相同,即其一次额定电压应为110kv。
T3的二次额定电压应比10kV电压高10%,即其二次额定电压应为11kv。
因此变压器T3的额定电压应为110/11kv。
1-3 某厂有若干车间变电所,互有低压联络线相连。
其中某一车间变电所装有一台无载调压型配电变压器,其高压绕组有+5%、0、—5% 三个电压分接头,现调在主接头“0”的位置(即u1 n )运行。
工厂供电题库和答案_分章节第一章绪论一、填空题1、工厂供电的基本要求:安全、可靠、优质、经济。
2、发电厂按其所利用的能源不同,主要分为水力发电、火力发电、和核能发电。
3、电力系统的中性点运行方式:有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统。
4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和IT系统接地型式。
5、工厂自备电源有柴油发电机组自备电源;交流不停电电源(UPS)6、衡量电能质量的基本参数:频率、电压7、电压偏差:电气设备的端电压与额定电压之差二、选择题,每题3分,共15分。
1、具有总降压变电所的工厂供电系统的进线电压,厂区高压配电电压以及车间1000V以下的电压等级分别为( A )A、35~220KV,6~10KV,220/380 VB、10~35KV,3~6KV,220/380VC、35~220KV,3~6KV,380/660 VD、110~220KV,10~35KV,220/380V2、电力变压器二次侧的额定电压比电网电压高( C )A、2.5%B、5%C、10%D、5% 或10%3、发电机的额定电压一般高于同级电网电压( B )A、2.5%B、5%C、10%D、5% 或10%4、中性点不接地系统发生单相接地故障后,故障相电压为----------------,非故障相电压为---------------------------,系统线电压----------------------------,故障相接地电容电流为正常时的------------------------倍(D)。
A、0,原来的倍,变为相电压,2倍B、0,不变,变为相电压,倍C、0,不变,不变,3倍D、0,原来的倍,不变,3倍5、在电力系统中通常衡量电能质量的两个基本参数是( A )A.电压和频率 B.电压和电流C.有功损耗与无功损耗 D.平均负荷与可靠性三、判断题:1、工厂供电系统的基本要求是安全、可靠、优质、经济。
工厂供电课后答案工厂供电课后答案1-1 什么是电力系统?建立联合电力系统有哪些好处?答:电力系统是由发电厂、变电所、输配电线路和电力用户组成的整体。
建立联合电力系统的优点是:可以减少系统的总装机容量;可以减少系统的备用容量;可以提高供电的可靠性;可以安装大容量的机组;可以合理利用动力资源,提高系统运行的经济性。
1-2 电能生产的主要特点是什么?对电力系统有哪些要求?答:电能生产的主要特点是:电能不能大量存储;过渡过程十分短暂;与国民经济各部门和人民日常生活的关系极为密切。
对电力系统的基本要求是:保证供电的可靠性;保证良好的电能质量;为用户提供充足的电能;提高电力系统运行的经济性。
1-3 我国规定的三相交流电网额定压等级有哪些?用电设备、发电机、变压器的额定电压与同级电网的额定电压之间有什么关系?为什么?答:我国规定的三相交流电网额定压等级,低压有0.22/0.127 kV、0.38/0.22 kV和0.66/0.38kV;高压有3 kV、6 kV、10 kV、35 kV、60 kV、110 kV、220 kV、330 kV、500 kV和750 kV。
用电设备的额定电压规定与同级电网的额定电压相同;发电机的额定电压应比同级电网额定电压高5%;变压器一次绕组的额定电压,对于降压变压器,应等于电网的额定电压,对于升压变压器,应等于发电机的额定电压;变压器二次绕的额定电压,当二次侧供电线路较长时,应比电网额定电压高10%,当变压器二次侧供电线路较短时,应比同级电网额定电压高5%。
1-5 什么叫小电流接地系统?什么叫大电流接地系统?小电流接地系统发生一相接地时,各相对地电压如何变化?这时为何可以暂时继续运行,但又不允许长期运行?答:中性点不接地和中性点经消弧线圈接地的系统称为小电流接地系统;性点直接接地(或经低电阻接地)的系统称为大电流接地系统。
在小电流接地系统中发生单相接地时,故障相对地电压为零,非故障相对地电压升高3倍。
工厂供电教案范文一、教学目标1.了解工厂供电的基本知识,包括工厂供电的基本概念、主要电力设备和供电方式。
2.了解工厂供电的常见问题及其解决方法。
3.培养学生分析和解决工厂供电问题的能力。
二、教学内容1.工厂供电的基本概念工厂供电指的是为工厂提供电力供应,以满足生产和生活所需。
它是工厂正常运行和生产的重要保障,也是工人员安全生产的基础。
工厂供电主要由电力公司负责供应,并通过电缆、变压器和配电装置等电力设备传输和分配电能。
2.主要电力设备(1)电缆:用于输送电力的导线。
它通常由铜、铝等导电材料制成,具有良好的导电性能和机械强度。
(2)变压器:用于将高压电能转换成适合工厂使用的低压电能。
它由铁芯和线圈组成,通过电磁感应原理实现电能的变换。
(3)配电装置:用于将变压器输出的电能分配给各个用电设备。
它包括断路器、接触器、保护装置等,用于保证电能的安全和可靠供应。
3.供电方式工厂供电通常采用三相交流供电方式,即同时提供三相电流和一个中性线。
三相电因其功率大、输送距离远和输送效率高等优点,成为工厂供电的首选方式。
其电压一般为380V或400V,频率为50Hz或60Hz。
在特殊情况下,也可以采用单相交流供电方式,但功率较小。
三、教学过程1.导入向学生提问:“你所在的城市中有哪些大型工厂?”“这些工厂是如何供电的呢?”引导学生思考和讨论。
2.知识讲解通过PPT、动画等形式,详细讲解工厂供电的基本概念、主要电力设备和供电方式。
并结合实际案例,解释工厂供电的重要性和优缺点。
3.讨论与交流分组讨论工厂供电的常见问题,并让每个小组汇报讨论结果。
引导学生思考如何解决这些问题,并与其他小组进行交流和讨论。
4.活动设计设计一个工厂供电问题的案例,并要求学生通过分析和解决问题。
让学生以小组形式展示他们的解决方案,并进行评价和讨论。
5.总结与提升总结工厂供电的基本知识和解决问题的方法,并与学生共同思考如何进一步提高工厂供电的可靠性和安全性。
工厂供电课后答案问题一问题描述工厂供电系统中,电源通过变压器变压后供应给工厂用电设备。
变压器的参数如下: - 主变压器总容量:100MVA - 主变压器一次侧电压:110kV - 主变压器二次侧电压:6.6kV - 主变压器变比:110/6.6在该工厂中,电力消耗主要有两个部分:主要负荷和次要负荷。
主要负荷为50MVA,功率因数为0.8,次要负荷为20MVA,功率因数为0.9。
请回答以下问题: 1. 该工厂的总负载为多少MVA? 2. 该工厂的总有功功率和总无功功率分别为多少MW和MVar?解答1.工厂的总负载为主要负荷加上次要负荷,即 50MVA+ 20MVA = 70MVA。
2.总有功功率为总负载乘以主要负荷的功率因数,即70MVA × 0.8 = 56MW。
总无功功率为总负载乘以主要负荷的功率因数的平方,即 70MVA × 0.8^2 = 44.8MVar。
问题二问题描述假设该工厂采用并联运行两台发电机供电,发电机的参数如下: - 发电机额定容量:20MVA - 发电机额定电压:6.6kV - 发电机绕组阻抗:0.08 + j0.2 Ω请回答以下问题: 1. 两台发电机独立运行时,每台发电机的有功功率和无功功率分别为多少MW和MVar? 2. 两台发电机并联运行时,总有功功率和总无功功率分别为多少MW 和MVar?解答1.发电机的有功功率为发电机的额定容量乘以发电机的功率因数的余弦值,即20MVA × cosφ = 20MW。
发电机的无功功率为发电机的额定容量乘以发电机的功率因数的正弦值,即20MVA × sinφ = 20MVar。
2.两台发电机并联运行时,总有功功率为两台发电机的有功功率之和,即 20MW + 20MW = 40MW。
总无功功率为两台发电机的无功功率之和,即 20MVar + 20MVar = 40MVar。
问题三问题描述根据上述问题一和问题二的参数和解答,假设工厂的总负载为70MVA,采用两台发电机并联运行供电。
工厂供电答案第一章设计任务1.1设计要求要求根据本厂所能取得的电源及本厂用电负荷的实际情况,并适当考虑到工厂生产的发展,按照安全可靠、技术先进、经济合理的要求,确定变电所的位置和型式,确定变电所主变压器的台数、容量与类型,选择变电所主接线方案及高低压设备和进出线,确定二次回路方案,选择整定继电保护,确定防雷和接地装置。
最后按要求写出设计说明书,绘出设计图纸。
1.2 设计依据1.2.1工厂总平面图图1.1 工厂平面图1.2.2 工厂负荷情况本厂多数车间为两班制,年最大负荷利用小时为4600h,日最大负荷持续时间为6h。
该厂除铸造车间、电镀车间和锅炉房属二级负荷外,其余均属三级负荷。
本厂的负荷统计资料如表1.1所示。
1.2.3 供电电源情况按照工厂与当地供电部门签定的供用电协议规定,本厂可由附近一条10kV的公用电源干线取得工作电源。
该干线的走向参看工厂总平面图。
该干线的导线牌号为LGJ-150,导线为等边三角形排列,线距为2m;干线首端距离本厂约8km。
干线首端所装设的高压断路器断流容量为500MVA。
此断路器配备有定时限过流保护和电流速断保护,定时限过流保护整定的动作时间为1.7s。
为满足工厂二级负荷要求,可采用高压联络线由邻近的单位取得备用电源。
已知与本厂高压侧有电气联系的架空线路总长度为80km,电缆线路总长度为25km。
1.2.4 气象资料本厂所在地区的年最高气温为34℃,年平均气温为20℃,年最低气温为-10℃,年最热月平均最高气温为31℃,年最热月平均气温为23℃,年最热月地下0.8米处平均气温为21℃。
当地主导风向为东北风,年雷暴日数为10。
1.2.5 地质水文资料本厂所在地区平均海拔400m,地层以红土为主,地下水位为2m。
表1.1 工厂负荷统计资料本厂与当地供电部门达成协议,在工厂变电所高压侧计量电能,设专用计量柜,按两部电费制交纳电费。
每月基本电费按主变压器容量为18元/kVA ,动力电费为0.9元/Kw.h ,照明电费为0.5元/Kw.h 。
工厂最大负荷时的功率因数不得低于0.9,此外,电力用户需按新装变压器容量计算,一次性向供电部门交纳供电贴费:6~10VA 为800/kVA 。
第二章 负荷计算和无功功率补偿2.1 负荷计算2.1.1单组用电设备计算负荷的计算公式 a)有功计算负荷(单位为KW )30P =d K e P , d K 为系数b)无功计算负荷(单位为kvar )30Q = 30P tanc)视在计算负荷(单位为kvA )30S =ϕcos 30P d)计算电流(单位为A )30I =NU S 330, N U 为用电设备的额定电压(单位为KV )2.1.2多组用电设备计算负荷的计算公式 a)有功计算负荷(单位为KW )30P =i p P K ⋅⋅∑∑30式中i P ⋅∑30是所有设备组有功计算负荷30P 之和,p K ⋅∑是有功负荷同时系数,可取0.85~0.95b)无功计算负荷(单位为kvar )30Q =i q Q K ⋅⋅∑∑30,i Q ⋅∑30是所有设备无功30Q 之和;q K ⋅∑是无功负荷同时系数,可取0.9~0.97c)视在计算负荷(单位为kvA )30S =230230Q P + d)计算电流(单位为A ) 30I =NU S 330经过计算,得到各厂房和生活区的负荷计算表,如表2.1所示(额定电压取380V )表2.1 各厂房和生活区的负荷计算表2.2 无功功率补偿无功功率的人工补偿装置:主要有同步补偿机和并联电抗器两种。
由于并联电抗器具有安装简单、运行维护方便、有功损耗小以及组装灵活、扩容方便等优点,因此并联电抗器在供电系统中应用最为普遍。
由表2.1可知,该厂380V侧最大负荷时的功率因数只有0.75。
而供电部门要求该厂10KV进线侧最大负荷时功率因数不低于0.9。
考虑到主变压器的无功损耗元大于有功损耗,因此380V侧最大负荷时功率因数应稍大于0.9,暂取0.92来计算380V侧所需无功功率补偿容量:C Q =30P (tan 1ϕ - tan 2ϕ)=811.4[tan(arccos0.75) - tan(arccos0.92) ] = 369.93 kvar参照图2,选PGJ1型低压自动补偿评屏,并联电容器为BW0.4-14-3型,采用其方案1(主屏)1台与方案3(辅屏)4台相结合,总共容量为84kvar ⨯5=420kvar 。
补偿前后,变压器低压侧的有功计算负荷基本不变,而无功计算负荷'30Q =(727.6-420)kvar=307.6kvar ,视在功率2'30230'30Q P S+==867.7 kVA ,计算电流NU S I3'30'30==1318.3 A,功率因数提高为cos 'ϕ='3030S P =0.935。
在无功补偿前,该变电所主变压器T 的容量为应选为1250kVA,才能满足负荷用电的需要;而采取无功补偿后,主变压器T 的容量选为1000kVA 的就足够了。
同时由于计算电流的减少,使补偿点在供电系统中各元件上的功率损耗也相应减小,因此无功补偿的经济效益十分可观。
因此无功补偿后工厂380V 侧和10kV 侧的负荷计算如表3所示。
图2.1 PGJ1型低压无功功率自动补偿屏的接线方案表2.2无功补偿后工厂的计算负荷A 380V 侧补偿前负荷 0.75 811.4 727.6 1089.8 1655.8 380V 侧无功补偿容量-420 380V 侧补偿后负荷 0.935 811.4 307.6 867.7 1318.3 主变压器功率损耗 0.01530S =130.0630S =52 10KV 侧负荷计算0.935824.4359.6899.452第三章 变电所位置与型式的选择变电所的位置应尽量接近工厂的负荷中心,工厂的负荷中心按负荷功率矩法来确定。
在工厂平面图的下边和左侧,分别作一直角坐标的x 轴和y 轴,然后测出各车间(建筑)和宿舍区负荷点的坐标位置,1P 、2P 、 3P 10P 分别代表厂房1、2、3...10号的功率,设定1P (1.3,5.3)、2P (1.3,3.6)、3P (3.5,5.2)、4P (3.5,3.6)、5P (4.2,1.7)、6P (6.7,6.4)、7P (6.7,4.7)、8P (6.7,3.1)、9P (6.7,1.5)、10P (9.5,4.7),并设11P (1.2,1.2)为生活区的中心负荷,如图3-1所示。
而工厂的负荷中心假设在P(x ,y ),其中P=1P +2P + 3P +11P =i P ∑。
因此仿照《力学》中计算中心的力矩方程,可得负荷中心的坐标:∑∑=++++++=ii i Py P P P P P y P y P y P y P y )(113211111332211(3-2)把各车间的坐标代入(1-1)、(2-2),得到x =3.61,y =3.60 。
由计算结果可知,工厂的负荷中心在6号厂房(工具车间)的西北角。
考虑到周围环境及进出线方便,决定在6号厂房的西侧紧靠厂房建造工厂变电所,器型式为附设式。
图3-1 按负荷功率矩法确定负荷中心第四章 变电所主变压器及主接线方案的选择4.1 变电所主变压器的选择根据工厂的负荷性质和电源情况,工厂变电所的主变压器考虑有下列两种可供选择的方案: a)装设一台变压器 型号为S9型,而容量根据式30S S T N ≥⋅,T N S ⋅为主变压器容量,30S 为总的计算负荷。
选T N S ⋅=1000 KVA>30S =898.9 KVA ,即选一台S9-1000/10型低损耗配电变压器。
至于工厂二级负荷所需的备用电源,考虑由邻近单位相联的高压联络线来承担。
b)装设两台变压器 型号为S9型,而每台变压器容量根据式(4-1)、(4-2)选择,即⨯≈⋅)7.0~6.0(T N S 899.4 KVA=(539.64~629.58)KVA (4-1) )(30 S S T N ≥⋅=(131.9+160+44.4) KVA=336.3 KVA (4-2) 因此选两台S9-630/10型低损耗配电变压器。
工厂二级负荷所需的备用电源,考虑由邻近单位相联的高压联络线来承担。
主变压器的联结组均为Yyn0 。
4.2 变电所主接线方案的选择按上面考虑的两种主变压器方案可设计下列两种主接线方案:4.2.1装设一台主变压器的主接线方案如图4-1所示图4-1 装设一台主变压器的主接线方案4.2.2装设两台主变压器的主接线方案 如图4-2所示GG- 1A(J) -03GG- 1A(F) -54GG- 1A(F) -07GG- 1A(F) -07主变联络(备用)高压柜列图4-2 装设两台主变压器的主接线方案4.3 主接线方案的技术经济比较表4-1 主接线方案的技术经济比较GG- 1A(F) -113GG- 1A(F) -11GG- 1A(J) -01GG- 1A(F) -96GG- 1A(F) -07GG- 1A(F) -54主 变 主变 联络 (备用)高压柜列从上表可以看出,按技术指标,装设两台主变的主接线方案略优于装设一台主变的主接线方案,但按经济指标,则装设一台主变的主接线方案远由于装设两台主变的主接线方案,因此决定采用装设一台主变的主接线方案。
第五章 短路电流的计算5.1 绘制计算电路图5-1 短路计算电路5.2 确定短路计算基准值设基准容量d S =100MVA ,基准电压d U =c U =1.05N U ,c U 为短路计算电压,即高压侧1d U =10.5kV ,低压侧2d U =0.4kV ,则kA kVMVA U S I d d d 5.55.103100311=⨯==(5-1)kA kVMVA U S I d d d 1444.03100322=⨯==(5-2)5.3 计算短路电路中个元件的电抗标幺值5.3.1电力系统已知电力系统出口断路器的断流容量oc S =500MVA ,故*1X =100MVA/500MVA=0.2(5-3)5.3.2架空线路查表得LGJ-150的线路电抗km x /36.00Ω=,而线路长8km ,故6.2)5.10(100)836.0(2202=⨯Ω⨯==*kV MVAU S lx X c d (5-4)5.3.3电力变压器查表得变压器的短路电压百分值%k U =4.5,故10.5kV 0.4kVkVAMVAS S U X N d k 10001001005.4100%3⨯==*=4.5(5-5)式中,N S 为变压器的额定容量因此绘制短路计算等效电路如图5-2所示。
图5-2 短路计算等效电路5.4 k-1点(10.5kV 侧)的相关计算5.4.1总电抗标幺值*2*1)1(X X X k +=*-∑=0.2+2.6=2.8(5-6)5.4.2 三相短路电流周期分量有效值kA kAX I I k d k 96.18.25.5*)1(1*1===-∑= (5-7)5.4.3 其他短路电流kA I I I k 96.1)3(1)3()3(''===-∞(5-8)kA kA I i sh 0.596.155.255.2)3('')3(=⨯==(5-9) kA kA I I sh 96.296.151.151.1)3('')3(=⨯==(5-10) 5.4.4 三相短路容量MVA MVAX S S k dk 7.358.2100*)1()3(1===-∑-(5-11)5.5 k-2点(0.4kV 侧)的相关计算5.5.1总电抗标幺值*3*2*1)1(X X X X k ++=*-∑=0.2+2.6+4.5=7.3 (5-12)5.5.2三相短路电流周期分量有效值kA kAXI I k d k 7.193.7144*)2(2*2===-∑= (5-13)5.5.3 其他短路电流kA I I I k 7.19)3(1)3()3(''===-∞(5-14) kA kA I i sh 2.367.1984.184.1)3('')3(=⨯==(5-15) kA kA I I sh 5.217.1909.109.1)3('')3(=⨯==(5-16)5.5.4三相短路容量2.01 k-1k-26.21 5.41MVA MVAXS S k d k 7.133.7100*)2()3(2===-∑- (5-17)以上短路计算结果综合图表5-1所示。
