(物理)带电粒子在电场中的运动练习题含答案及解析

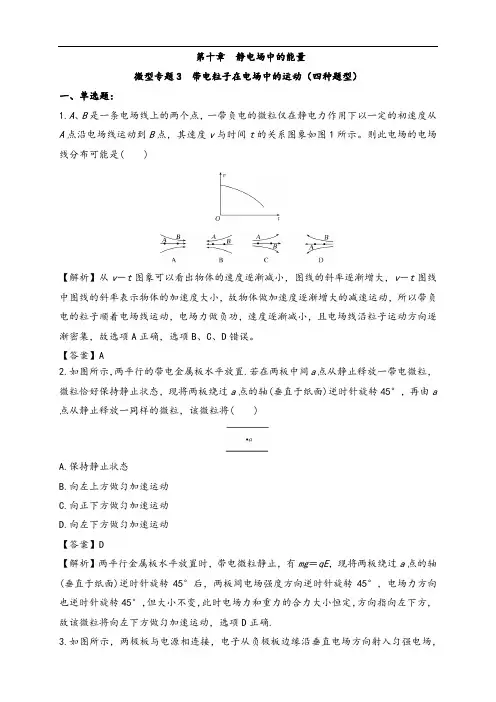

第十章静电场中的能量微型专题3 带电粒子在电场中的运动（四种题型）一、单选题：1.A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其速度v与时间t的关系图象如图1所示。

则此电场的电场线分布可能是( )【解析】从v－t图象可以看出物体的速度逐渐减小，图线的斜率逐渐增大，v－t图线中图线的斜率表示物体的加速度大小，故物体做加速度逐渐增大的减速运动，所以带负电的粒子顺着电场线运动，电场力做负功，速度逐渐减小，且电场线沿粒子运动方向逐渐密集，故选项A正确，选项B、C、D错误。

【答案】A2.如图所示，两平行的带电金属板水平放置.若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a 点从静止释放一同样的微粒，该微粒将( )A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】两平行金属板水平放置时，带电微粒静止，有mg＝qE，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°后，两板间电场强度方向逆时针旋转45°，电场力方向也逆时针旋转45°，但大小不变，此时电场力和重力的合力大小恒定，方向指向左下方，故该微粒将向左下方做匀加速运动，选项D正确.3.如图所示，两极板与电源相连接，电子从负极板边缘沿垂直电场方向射入匀强电场，电子恰好从正极板边缘飞出，现保持负极板不动，正极板在竖直方向移动，并使电子入射速度变为原来的2倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板间距离变为原来的( )A.2倍B.4倍C.12D.14【答案】C【解析】电子从负极板边缘垂直电场方向射入匀强电场，做类平抛运动.假设电子的带电荷量为e ，质量为m ，初速度为v ，极板的长度为L ，极板的间距为d ，电场强度为E .由于电子做类平抛运动，所以水平方向有：L ＝vt ，竖直方向有：y ＝12at 2＝12·eE m ·(Lv)2＝d .因为E ＝U d ，可得：d 2＝eUL 22mv 2，若电子的速度变为原来的两倍，仍从正极板边缘飞出，则由上式可得两极板的间距d 应变为原来的12，故选C.4.一匀强电场的电场强度E 随时间t 变化的图象如图4所示，在该匀强电场中，有一个带负电粒子于t ＝0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是(假设带电粒子不与板相碰)( )A.带电粒子只向一个方向运动B.0～2 s 内，电场力做功等于0C.4 s 末带电粒子回到原出发点D.2.5～4 s 内，电场力做功等于0 【答案】D【解析】画出带电粒子速度v 随时间t 变化的图象如图所示，v－t图线与时间轴所围“面积”表示位移，可见带电粒子不是只向一个方向运动，4 s 末带电粒子不能回到原出发点，A、C错误；2 s末速度不为0，可见0～2 s内电场力做的功不等于0，B错误；2.5 s末和4 s末，速度的大小、方向都相同，则2.5～4 s内，电场力做功等于0，所以D正确.5.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b.不计空气阻力，则下列说法正确的是( )A.小球带负电B.电场力跟重力平衡C.小球在从a点运动到b点的过程中，电势能减小D.小球在运动过程中机械能守恒【答案】B【解析】由于小球在竖直平面内做匀速圆周运动，所以重力与电场力的合力为0，电场力方向竖直向上，小球带正电，A错，B对；从a→b，电场力做负功，电势能增大，C 错；由于有电场力做功，机械能不守恒，D错.6.如图所示，场强大小为E、方向竖直向下的匀强电场中有一矩形区域abcd，水平边ab 长为s，竖直边ad长为h.质量均为m、带电量分别为＋q和－q的两粒子，由a、c两点先后沿ab和cd方向以速率v0进入矩形区域(两粒子不同时出现在电场中).不计重力，若两粒子轨迹恰好相切，则v0等于( )A.s22qEmhB.s2qEmhC.s42qEmhD.s4qEmh【答案】B【解析】根据对称性，两粒子轨迹的切点位于矩形区域abcd的中心，则在水平方向有1 2s＝v0t，在竖直方向有12h＝12·qEm·t2，解得v0＝s2qEmh，故选项B正确，选项A、C、D错误.7.如图甲所示，Q1、Q2为两个被固定的点电荷，a、b、c三点在它们连线的延长线上，其中Q1带负电。

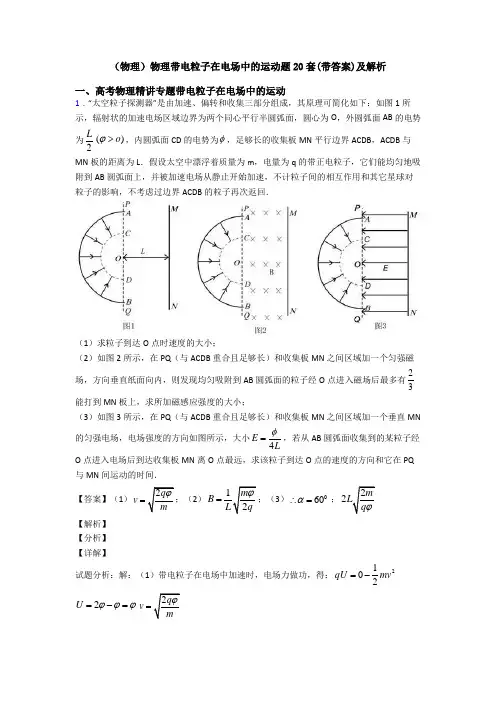

（物理）物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O ，外圆弧面AB 的电势为2L()o ϕ>，内圆弧面CD 的电势为φ，足够长的收集板MN 平行边界ACDB ，ACDB 与MN 板的距离为L ．假设太空中漂浮着质量为m ，电量为q 的带正电粒子，它们能均匀地吸附到AB 圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子的影响，不考虑过边界ACDB 的粒子再次返回．（1）求粒子到达O 点时速度的大小；（2）如图2所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个匀强磁场，方向垂直纸面向内，则发现均匀吸附到AB 圆弧面的粒子经O 点进入磁场后最多有23能打到MN 板上，求所加磁感应强度的大小；（3）如图3所示，在PQ （与ACDB 重合且足够长）和收集板MN 之间区域加一个垂直MN 的匀强电场，电场强度的方向如图所示，大小4E Lφ=，若从AB 圆弧面收集到的某粒子经O 点进入电场后到达收集板MN 离O 点最远，求该粒子到达O 点的速度的方向和它在PQ 与MN 间运动的时间． 【答案】（1）2q v mϕ=2）12m B L q ϕ=；（3）060α∴= ；22m L q ϕ【解析】 【分析】 【详解】试题分析：解：（1）带电粒子在电场中加速时，电场力做功，得：2102qU mv =-2U ϕϕϕ=-=2q v mϕ=(2）从AB 圆弧面收集到的粒子有23能打到MN 板上，则上端刚好能打到MN 上的粒子与MN 相切，则入射的方向与OA 之间的夹角是60︒，在磁场中运动的轨迹如图甲，轨迹圆心角060θ=．根据几何关系，粒子圆周运动的半径：2R L =由洛伦兹力提供向心力得：2v qBv m R=联合解得：12m B L qϕ=（3）如图粒子在电场中运动的轨迹与MN 相切时，切点到O 点的距离最远， 这是一个类平抛运动的逆过程． 建立如图坐标.212qE L t m=222mL mt L qE q ϕ==22x Eq qEL q v t m m m ϕ===若速度与x 轴方向的夹角为α角cosxvvα=1cos2α=60α∴=2．如图所示，在两块长为3L、间距为L、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m、电荷量为q的带正电粒子流从两板左端连线的中点O以初速度v0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t的变化规律如图所示，则t=0时刻，从O点射人的粒子P经时间t0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P经过右侧磁场偏转后在电场变化的第一个周期内能够回到O点，求右侧磁场的宽度d 应满足的条件和电场周期T的最小值T min．【答案】（1）0mvBqL=（2）223cosd R a R L≥+=；min(632)3LTvπ+=【解析】【分析】【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R1，则012qv B mvR=由几何关系：222113()()2L LR R=+-解得0mvBqL=（2）粒子P从O003L v t=01122y L v t =解得0y v =设合速度为v ，与竖直方向的夹角为α，则：0tan yv v α== 则=3πα00sin 3v v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin L R α=，解得23R =右侧磁场沿初速度方向的宽度应该满足的条件为22cos d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t v πα--=解得()min 023L T v π=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.3．如图所示，虚线MN 左侧有一场强为E 1＝E 的匀强电场，在两条平行的虚线MN 和PQ 之间存在着宽为L 、电场强度为E 2＝2E 的匀强电场，在虚线PQ 右侧距PQ 为L 处有一与电场E 2平行的屏．现将一电子(电荷量为e ，质量为m ，重力不计)无初速度地放入电场E 1中的A 点，最后电子打在右侧的屏上，A 点到MN 的距离为2L，AO 连线与屏垂直，垂足为O ，求：(1) 电子到达MN 时的速度；(2) 电子离开偏转电场时偏转角的正切值tan θ； (3) 电子打到屏上的点P ′到点O 的距离.【答案】(1) eELv m=L . 【解析】 【详解】（1）电子在电场E 1中做初速度为零的匀加速直线运动，设加速度为a 1，到达MN 的速度为v ，则：a 1＝1eE m ＝eEm 2122La v =解得eELv m=（2）设电子射出电场E 2时沿平行电场线方向的速度为v y ，a 2＝2eE m ＝2eEm t ＝L v v y ＝a 2ttan θ＝y v v=2（3）电子离开电场E 2后，将速度方向反向延长交于E 2场的中点O ′.由几何关系知：tan θ＝2xLL+解得：x ＝3L .4．如图所示，在空间坐标系x <0区域中有竖直向上的匀强电场E 1，在一、四象限的正方形区域CDEF 内有方向如图所示的正交的匀强电场E 2和匀强磁场B ，已知CD =2L ，OC =L ，E 2 =4E 1。

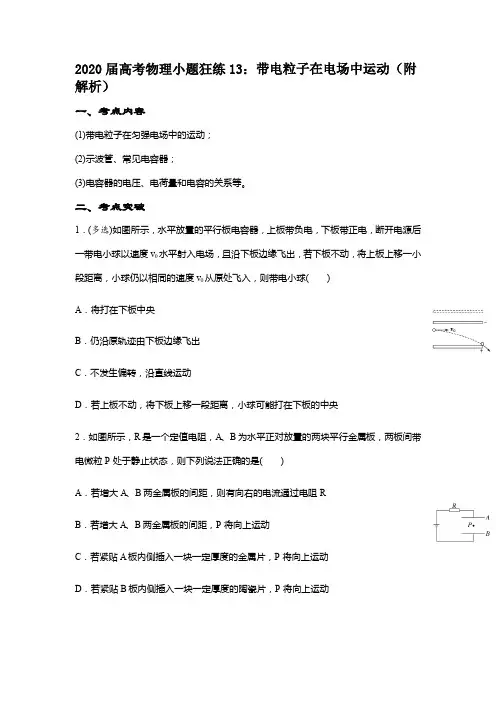

2020届高考物理小题狂练13：带电粒子在电场中运动（附解析）一、考点内容(1)带电粒子在匀强电场中的运动；(2)示波管、常见电容器；(3)电容器的电压、电荷量和电容的关系等。

二、考点突破1．(多选)如图所示，水平放置的平行板电容器，上板带负电，下板带正电，断开电源后一带电小球以速度v水平射入电场，且沿下板边缘飞出，若下板不动，将上板上移一小从原处飞入，则带电小球()段距离，小球仍以相同的速度vA．将打在下板中央B．仍沿原轨迹由下板边缘飞出C．不发生偏转，沿直线运动D．若上板不动，将下板上移一段距离，小球可能打在下板的中央2．如图所示，R是一个定值电阻，A、B为水平正对放置的两块平行金属板，两板间带电微粒P处于静止状态，则下列说法正确的是()A．若增大A、B两金属板的间距，则有向右的电流通过电阻RB．若增大A、B两金属板的间距，P将向上运动C．若紧贴A板内侧插入一块一定厚度的金属片，P将向上运动D．若紧贴B板内侧插入一块一定厚度的陶瓷片，P将向上运动3．(多选)如图所示，正方体真空盒置于水平面上，它的ABCD 面与EFGH 面为金属板，其他面为绝缘材料。

ABCD 面带正电，EFGH 面带负电。

从小孔P 沿水平方向以相同速率射入三个质量相同的带正电液滴，最后分别落在1、2、3三点，则下列说法正确的是( )A ．三个液滴在真空盒中都做平抛运动B ．三个液滴的运动时间一定相同C ．三个液滴落到底板时的速率相同D ．液滴3所带电荷量最多4．一匀强电场的方向竖直向上，t ＝0时刻，一带电粒子以一定初速度水平射入该电场，电场力对粒子做功的功率为P ，不计粒子重力，则P －t 关系图象是( )5．如图所示，在水平向右的匀强电场中，质量为m 的带电小球，以初速度v 从M 点竖直向上运动，通过N 点时，速度大小为2v ，方向与电场方向相反，则小球从M 运动到N 的过程( )A ．动能增加12mv 2B ．机械能增加2mv 2C ．重力势能增加32mv 2D ．电势能增加2mv 26．(多选)A 、B 两带电小球置于光滑绝缘水平面上，空间存在平行于水平面的匀强电场，将A 、B 两小球分别沿如图所示轨迹移动到同一电场线上的不同位置。

带电粒子在电场中的运动一、带电粒子在电场中做偏转运动1.如图所示的真空管中，质量为m ，电量为e 的电子从灯丝Ｆ发出，经过电压Ｕ１加速后沿中心线射入相距为d 的两平行金属板Ｂ、Ｃ间的匀强电场中，通过电场后打到荧光屏上，设Ｂ、Ｃ间电压为Ｕ２，Ｂ、Ｃ板长为l 1,平行金属板右端到荧光屏的距离为l ２,求：⑴电子离开匀强电场时的速度与进入时速度间的夹角． ⑵电子打到荧光屏上的位置偏离屏中心距离． 解析:电子在真空管中的运动过分为三段，从Ｆ发出在电压Ｕ１作用下的加速运动；进入平行金属板Ｂ、Ｃ间的匀强电场中做类平抛运动；飞离匀强电场到荧光屏间的匀速直线运动．⑴设电子经电压Ｕ１加速后的速度为v 1，根据动能定理有： 21121mv eU =电子进入Ｂ、Ｃ间的匀强电场中，在水平方向以v 1的速度做匀速直线运动，竖直方向受电场力的作用做初速度为零的加速运动，其加速度为： dmeU meE a 2==电子通过匀强电场的时间11v l t =电子离开匀强电场时竖直方向的速度v y 为： 112m dv l eU at v y ==电子离开电场时速度v 2与进入电场时的速度v 1夹角为α（如图５）则d U l U mdv l eU v v tg y 112211212===α ∴dU l U arctg1122=α ⑵电子通过匀强电场时偏离中心线的位移dU l U v l dm eU at y 1212212122142121=∙== 电子离开电场后，做匀速直线运动射到荧光屏上，竖直方向的位移 dU l l U tg l y 1212222==α ∴电子打到荧光屏上时，偏离中心线的距离为 )2(22111221l l d U l U y y y +=+=图 ５2. 如图所示，在空间中取直角坐标系Oxy ，在第一象限内平行于y 轴的虚线MN 与y 轴距离为d ，从y 轴到MN 之间的区域充满一个沿y 轴正方向的匀强电场，场强大小为E 。

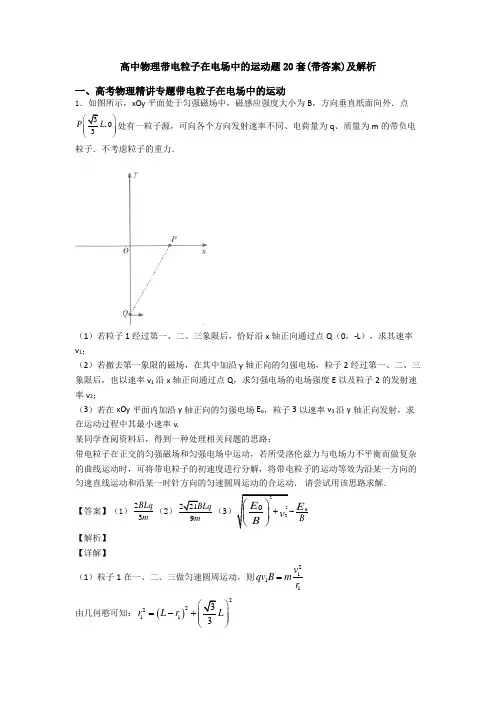

高中物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,03P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()2221133r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：22219BLqv m=（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，竖直平面内有一固定绝缘轨道ABCDP ，由半径r ＝0.5m 的圆弧轨道CDP 和与之相切于C 点的水平轨道ABC 组成，圆弧轨道的直径DP 与竖直半径OC 间的夹角θ＝37°，A 、B 两点间的距离d ＝0.2m 。

物理带电粒子在电场中的运动专项习题及答案解析及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，光滑绝缘的半圆形轨道ABC 固定在竖直面内，圆心为O ，轨道半径为R ，B 为轨道最低点。

该装置右侧的14圆弧置于水平向右的足够大的匀强电场中。

某一时刻一个带电小球从A 点由静止开始运动，到达B 点时，小球的动能为E 0，进入电场后继续沿轨道运动，到达C 点时小球的电势能减少量为2E 0，试求：（1）小球所受重力和电场力的大小； （2）小球脱离轨道后到达最高点时的动能。

【答案】（1）0E R 02E R（2）8E 0 【解析】 【详解】(1)设带电小球的质量为m ，则从A 到B 根据动能定理有：mgR ＝E 0则小球受到的重力为：mg ＝E R方向竖直向下；由题可知：到达C 点时小球的电势能减少量为2E 0，根据功能关系可知：EqR ＝2E 0则小球受到的电场力为：Eq ＝2E R方向水平向右，小球带正电。

(2)设小球到达C 点时速度为v C ，则从A 到C 根据动能定理有：EqR ＝212C mv ＝2E 0 则C 点速度为：v C 04E m方向竖直向上。

从C 点飞出后，在竖直方向只受重力作用，做匀减速运动到达最高点的时间为：41C v E t g g m== 在水平方向只受电场力作用，做匀加速运动，到达最高点时其速度为：00442E E qE qE v at t m mg m m==== 则在最高点的动能为：2200411(2)822k E E mv m E m===2．如图(a)所示，整个空间存在竖直向上的匀强电场（平行于纸面），在同一水平线上的两位置，以相同速率同时喷出质量均为m 的油滴a 和b ，带电量为+q 的a 水平向右，不带电的b 竖直向上．b 上升高度为h 时，到达最高点，此时a 恰好与它相碰，瞬间结合成油滴p ．忽略空气阻力，重力加速度为g ．求(1)油滴b 竖直上升的时间及两油滴喷出位置的距离； (2)匀强电场的场强及油滴a 、b 结合为p 后瞬间的速度；(3)若油滴p 形成时恰位于某矩形区域边界，取此时为0t =时刻，同时在该矩形区域加一个垂直于纸面的周期性变化的匀强磁场，磁场变化规律如图(b)所示，磁场变化周期为T 0（垂直纸面向外为正），已知P 始终在矩形区域内运动，求矩形区域的最小面积．（忽略磁场突变的影响）【答案】（12h g 2h （2）2mg q ；P v gh = 方向向右上，与水平方向夹角为45°（3）20min 22ghT s π=【解析】 【详解】(1)设油滴的喷出速率为0v ，则对油滴b 做竖直上抛运动，有2002v gh =- 解得02v gh =000v gt =- 解得02ht g=对油滴a 的水平运动，有000x v t = 解得02x h =(2)两油滴结合之前，油滴a 做类平抛运动，设加速度为a ，有qE mg ma -=，2012h at =，解得a g =，2mg E q =设油滴的喷出速率为0v ，结合前瞬间油滴a 速度大小为a v ，方向向右上与水平方向夹θ角，则0a cos v v θ=，00tan v at θ=，解得a 2v gh =，45θ=︒两油滴的结束过程动量守恒，有：12p mv mv =，联立各式，解得：p v gh =，方向向右上，与水平方向夹45︒角(3)因2qE mg =，油滴p 在磁场中做匀速圆周运动，设半径为r ，周期为T ，则由2082pp v m qv m qT r π= 得04T gh r π=，由2p r T v π= 得02T T = 即油滴p 在磁场中的运动轨迹是两个外切圆组成的“8”字形．最小矩形的两条边长分别为2r 、4r （轨迹如图所示）．最小矩形的面积为20min2242ghT s r r π=⨯=3．3L 、间距为L 、水平固定的平行金属板之间，存在方向垂直纸面向外的匀强磁场．现将下板接地，让质量为m 、电荷量为q 的带正电粒子流从两板左端连线的中点O 以初速度v 0水平向右射入板间，粒子恰好打到下板的中点．若撤去平行板间的磁场，使上板的电势φ随时间t 的变化规律如图所示，则t=0时刻，从O 点射人的粒子P 经时间t 0(未知量)恰好从下板右边缘射出．设粒子打到板上均被板吸收，粒子的重力及粒子间的作用力均不计．(1)求两板间磁场的磁感应强度大小B ．(2)若两板右侧存在一定宽度的、方向垂直纸面向里的匀强磁场，为了使t=0时刻射入的粒子P 经过右侧磁场偏转后在电场变化的第一个周期内能够回到O 点，求右侧磁场的宽度d 应满足的条件和电场周期T 的最小值T min ． 【答案】（1）0mv B qL = （2）223cos 2d R a R L ≥+= ；min 0(632)3L T v π+= 【解析】 【分析】 【详解】（1）如图，设粒子在两板间做匀速圆周运动的半径为R 1，则0102qv B m v R =由几何关系：222113()()22L LR R =+- 解得0mv B qL=（2）粒子P 从O 003L v t =01122y L v t = 解得03y v =设合速度为v ，与竖直方向的夹角为α，则：0tan yv v α== 则=3πα00sin v v α== 粒子P 在两板的右侧匀强磁场中做匀速圆周运动，设做圆周运动的半径为R 2，则212sin LR α= ，解得2R =右侧磁场沿初速度方向的宽度应该满足的条件为22cos 2d R R L α≥+=； 由于粒子P 从O 点运动到下极板右侧边缘的过程与从上板右边缘运动到O 点的过程，运动轨迹是关于两板间的中心线是上下对称的，这两个过程经历的时间相等，则：2min 0(22)2R T t vπα--=解得()min23L T v π=【点睛】带电粒子在电场或磁场中的运动问题，关键是分析粒子的受力情况和运动特征，画出粒子的运动轨迹图，结合几何关系求解相关量，并搞清临界状态.4．如图所示，竖直平面内有一固定绝缘轨道ABCDP ，由半径的圆弧轨道CDP 和与之相切于C 点的水平轨道ABC 组成，圆弧轨道的直径DP 与竖直半径OC 间的夹角θ=37°，A 、B 两点间的距离．质量m 1的不带电绝缘滑块静止在A 点，质量m 2、电荷量q=1×10-5C 的带正电小球静止在B 点，小球的右侧空间存在水平向右的匀强电场．现用大小F=4.5N 、方向水平向右的恒力推滑块，滑块到达月点前瞬间撤去该恒力，滑块与小球发生弹性正碰，碰后小球沿轨道运动，到达P 点时恰好和轨道无挤压且所受合力指向圆心．小球和滑块均视为质点，碰撞过程中小球的电荷量不变，不计一切摩擦．取g=10m ／s 2，，．(1)求撤去该恒力瞬间滑块的速度大小v 以及匀强电场的电场强度大小E ； (2)求小球到达P 点时的速度大小v P 和B 、C 两点间的距离x ． 【答案】(1) 6m /s ；7.5×104N //s ； 【解析】 【详解】(1)对滑块从A 点运动到B 点的过程，根据动能定理有：2112Fd m v = 解得：v =6m /s小球到达P 点时，受力如图所示:则有：qE =m 2g tan θ, 解得：E =7.5×104N /C(2)小球所受重力与电场力的合力大小为：2cos m gG 等θ=小球到达P 点时，由牛顿第二定律有：2P v G r=等解得：v P /s滑块与小球发生弹性正碰，设碰后滑块、小球的速度大小分别为v 1、v 2， 则有：m 1v =m 1v 1+m 2v 222211122111222m v m v m v =+ 解得：v 1=-2m /s(“-”表示v 1的方向水平向左)，v 2=4m /s对小球碰后运动到P 点的过程，根据动能定理有：()()22222211sin cos 22P qE x r m g r r m v m v θθ--+=- 解得：x5．如图甲所示，极板A 、B 间电压为U 0，极板C 、D 间距为d ，荧光屏到C 、D 板右端的距离等于C 、D 板的板长．A 板O 处的放射源连续无初速地释放质量为m 、电荷量为+q 的粒子，经电场加速后，沿极板C 、D 的中心线射向荧光屏（荧光屏足够大且与中心线垂直），当C 、D 板间未加电压时，粒子通过两板间的时间为t 0；当C 、D 板间加上图乙所示电压（图中电压U 1已知）时，粒子均能从C 、D 两板间飞出，不计粒子的重力及相互间的作用．求：（1）C 、D 板的长度L ；（2）粒子从C 、D 板间飞出时垂直于极板方向偏移的最大距离； （3）粒子打在荧光屏上区域的长度． 【答案】（1）02qU L t m =2）2102qU t y md =（3）21032qU t s s md∆== 【解析】试题分析：（1）粒子在A 、B 板间有20012qU mv = 在C 、D 板间有00L v t = 解得：02qU L t m=（2）粒子从nt 0（n=0、2、4……）时刻进入C 、D 间，偏移距离最大 粒子做类平抛运动偏移距离2012y at =加速度1qU a md=得：2102qU t y md=（3）粒子在C 、D 间偏转距离最大时打在荧光屏上距中心线最远ZXXK]出C 、D 板偏转角0tan y v v θ=0y v at =打在荧光屏上距中心线最远距离tan s y L θ=+荧光屏上区域长度21032qU t s s md∆==考点：带电粒子在匀强电场中的运动【名师点睛】此题是带电粒子在匀强电场中的运动问题；关键是知道粒子在水平及竖直方向的运动规律和特点，结合平抛运动的规律解答．6．如图所示，在竖直面内有两平行金属导轨AB 、CD ．导轨间距为L ，电阻不计．一根电阻不计的金属棒ab 可在导轨上无摩擦地滑动．棒与导轨垂直，并接触良好．导轨之间有垂直纸面向外的匀强磁场，磁感强度为B ．导轨右边与电路连接．电路中的三个定值电阻阻值分别为2R 、R 和R ．在BD 间接有一水平放置的电容为C 的平行板电容器，板间距离为d ，电容器中质量为m 的带电微粒电量为q 。

带电粒子在电场中的运动1、(1)匀强电场场强E的大小、方向如何？(2)试探电荷＋q放在点c时，受力F c的大小、方向如何？(3)试探电荷＋q放在点b时，受力F b的大小、方向如何？【解析】试题分析：(1)由题意可知：①②由，所以，，匀强电场方向沿db方向．(2)试探电荷放在c点：所以方向与ac方向成45°角斜向下(如右图所示)．(3)试探电荷放在b点：所以，方向沿db方向．考点：考查了电场的叠加点评：根据点电荷场强的计算公式及电场叠加原理即可求解．2、如图所示，在一足够大的空间内存在着水平向右的匀强电场，电场强度大小E＝3.0×104N/C。

有一个质量m＝4.0×10－3kg的带电小球，用绝缘轻细线悬挂起来，静止时细线偏离竖直方向的夹角θ＝37°。

取g＝10m/s2，sin37°＝0.60，cos37°＝0.80，不计空气阻力的作用。

求：(1)求小球所带的电荷量及电性；(2)如果将细线轻轻剪断，求细线剪断后，小球运动的加速度大小；(3)从剪断细线开始经过时间t＝0.20s，求这段时间内小球电势能的变化量。

【解析】试题分析：(1)小球受到重力mg、电场力F和细线的拉力T的作用，由共点力平衡条件，得F＝qE＝mgtanθ解得q＝mgtanθ/E＝1.0×10－6C电场力的方向与电场强度的方向相同，故小球所带电荷为正电荷(2)剪断细线后，小球做匀加速直线运动，设其加速度为a，由牛顿第二定律，得＝ma解得a＝＝12.5m/s2(3)在t＝0.20s的时间内，小球的位移为l＝＝0.25m小球运动过程中，电场力做的功W＝qElsinθ＝mglsinθtanθ＝4.5×10－3J所以小球电势能的变化量(减少量)ΔE p＝4.5×10－3J。

考点：考查了共点力平衡条件的运动点评：本题的综合性较强，关键是根据受力分析，结合牛顿第二定律解题3、如图所示，一根长L=1.5m的光滑绝缘细直杆MN，竖直固定在场强为E=1.0×105N/C、与水平方向成θ=30°角的倾斜向上的匀强电场中。

带电粒子在电场中的运动一、带电粒子在电场中的直线运动1．做直线运动的条件(1)粒子所受合外力F 合＝0，粒子或静止，或做匀速直线运动．(2)粒子所受合外力F 合≠0，且与初速度方向在同一条直线上，带电粒子将做匀加速直线运动或匀减速直线运动．2．用动力学观点分析a ＝qE m ，E ＝U d，v 2－v 02＝2ad . 3．用功能观点分析匀强电场中：W ＝Eqd ＝qU ＝12mv 2－12mv 02 非匀强电场中：W ＝qU ＝E k2－E k1●带电粒子在匀强电场中的直线运动【例1】如图所示，三块平行放置的带电金属薄板A 、B 、C 中央各有一小孔，小孔分别位于O 、M 、P 点．由O 点静止释放的电子恰好能运动到P 点．现将C 板向右平移到P ′点，则由O 点静止释放的电子( )图6A ．运动到P 点返回B ．运动到P 和P ′点之间返回C ．运动到P ′点返回D ．穿过P ′点【答案】A【解析】根据平行板电容器的电容的决定式C ＝ εr S 4πkd 、定义式C ＝Q U和匀强电场的电压与电场强度的关系式U ＝Ed 可得E ＝ 4πkQ εr S，可知将C 板向右平移到P ′点，B 、C 两板间的电场强度不变，由O 点静止释放的电子仍然可以运动到P 点，并且会原路返回，故选项A 正确．【变式1】 两平行金属板相距为d ，电势差为U ，一电子质量为m ，电荷量为e ，从O 点沿垂直于极板的方向射入，最远到达A 点，然后返回，如图所示，OA ＝h ，此电子具有的初动能是( )A.edh U B ．edUh C.eU dh D.eUh d【答案】D【解析】由动能定理得：－e U d h ＝－E k ，所以E k ＝eUh d，故D 正确． 二、带电粒子在交变电场中的直线运动【例2】 匀强电场的电场强度E 随时间t 变化的图象如图所示．当t ＝0时，在此匀强电场中由静止释放一个带电粒子(带正电)，设带电粒子只受电场力的作用，则下列说法中正确的是( )A ．带电粒子将始终向同一个方向运动B ．2 s 末带电粒子回到原出发点C ．3 s 末带电粒子的速度不为零D ．0～3 s 内，电场力做的总功为零【答案】D【解析】由牛顿第二定律可知带电粒子在第1 s 内的加速度和第2 s 内的加速度的关系，因此粒子将先加速1 s 再减速0.5 s ，速度为零，接下来的0.5 s 将反向加速……，v －t 图象如图所示，根据图象可知选项A 错误；由图象可知前2 s 内的位移为负，故选项B 错误；由图象可知3 s 末带电粒子的速度为零，故选项C 错误；由动能定理结合图象可知0～3 s 内，电场力做的总功为零，故选项D 正确．●带电粒子在电场力和重力作用下的直线运动问题【例3】如图所示，在竖直放置间距为d 的平行板电容器中，存在电场强度为E 的匀强电场．有一质量为m 、电荷量为＋q 的点电荷从两极板正中间处静止释放．重力加速度为g .则点电荷运动到负极板的过程( )A ．加速度大小为a ＝Eq m＋g B ．所需的时间为t ＝dm Eq C ．下降的高度为y ＝d 2D ．电场力所做的功为W ＝Eqd 【答案】B【解析】点电荷受到重力、电场力的作用，所以a ＝(Eq )2＋(mg )2m ，选项A 错误；根据运动独立性，水平方向点电荷的运动时间为t ，则d 2＝12Eq mt 2，解得t ＝md Eq ，选项B 正确；下降高度y ＝12gt 2＝mgd 2Eq，选项C 错误；电场力做功W ＝Eqd 2，选项D 错误． 【例4】如图所示，一带电液滴在重力和匀强电场对它的作用力作用下，从静止开始由b 沿直线运动到d ，且bd 与竖直方向所夹的锐角为45°，则下列结论不正确的是( )A ．此液滴带负电B ．液滴的加速度大小为2gC ．合力对液滴做的总功等于零D ．液滴的电势能减少【答案】C【解析】带电液滴由静止开始沿bd 做直线运动，所受的合力方向必定沿bd 直线，液滴受力情况如图所示，电场力方向水平向右，与电场方向相反，所以此液滴带负电，故选项A 正确；由图知液滴所受的合力F ＝2mg ，其加速度为a ＝F m ＝2g ，故选项B 正确；因为合力的方向与运动的方向相同，故合力对液滴做正功，故选项C 错误；由于电场力所做的功W 电＝Eqx bd sin 45°>0，故电场力对液滴做正功，液滴的电势能减少，故选项D 正确．三、带电粒子在电场中的偏转1．两个结论(1)不同的带电粒子从静止开始经过同一电场加速后再从同一偏转电场射出时，偏移量和偏转角总是相同的．证明：由qU 0＝12mv 02 y ＝12at 2＝12·qU 1md ·(l v 0)2 tan θ＝qU 1l mdv 02得：y ＝U 1l 24U 0d ，tan θ＝U 1l 2U 0d(2)粒子经电场偏转后，合速度的反向延长线与初速度延长线的交点O 为粒子水平位移的中点，即O 到偏转电场边缘的距离为l 2. 2．功能关系当讨论带电粒子的末速度v 时也可以从能量的角度进行求解：qU y ＝12mv 2－12mv 02，其中U y ＝U dy ，指初、末位置间的电势差．【例5】 质谱仪可对离子进行分析．如图所示，在真空状态下，脉冲阀P 喷出微量气体，经激光照射产生电荷量为q 、质量为m 的正离子，自a 板小孔进入a 、b 间的加速电场，从b 板小孔射出，沿中线方向进入M 、N 板间的偏转控制区，到达探测器(可上下移动)．已知a 、b 板间距为d ，极板M 、N 的长度和间距均为L ，a 、b 间的电压为U 1，M 、N 间的电压为U 2.不计离子重力及进入a 板时的初速度．求：(1)离子从b 板小孔射出时的速度大小；(2)离子自a 板小孔进入加速电场至离子到达探测器的全部飞行时间；(3)为保证离子不打在极板上，U 2与U 1应满足的关系．【答案】 (1)2qU 1m (2)(2d ＋L )m 2qU 1(3) U 2＜2U 1 【解析】(1)由动能定理qU 1＝12mv 2，得v ＝2qU 1m (2)离子在a 、b 间的加速度a 1＝qU 1md 在a 、b 间运动的时间t 1＝v a 1＝2m qU 1·d 在MN 间运动的时间：t 2＝Lv ＝L m 2qU 1离子到达探测器的时间：t ＝t 1＋t 2＝(2d ＋L )m 2qU 1； (3)在MN 间侧移：y ＝12a 2t 22＝qU 2L 22mLv 2＝U 2L 4U 1由y ＜L2，得 U 2＜2U 1. 【变式2】 如图所示，电荷量之比为q A ∶q B ＝1∶3的带电粒子A 、B 以相同的速度v 0从同一点出发，沿着跟电场强度垂直的方向射入平行板电容器中，分别打在C 、D 点，若OC ＝CD ，忽略粒子重力的影响，则下列说法不正确的是( )A ．A 和B 在电场中运动的时间之比为1∶2B ．A 和B 运动的加速度大小之比为4∶1C ．A 和B 的质量之比为1∶12D ．A 和B 的位移大小之比为1∶1【答案】D【解析】粒子A 和B 在匀强电场中做类平抛运动，水平方向由x ＝v 0t 及OC ＝CD 得，t A ∶t B ＝1∶2；竖直方向由h ＝12at 2得a ＝2h t 2，它们沿竖直方向运动的加速度大小之比为a A ∶a B ＝4∶1；根据a ＝qE m 得m ＝qE a ，故m A m B ＝112，A 和B 的位移大小不相等，故选项A 、B 、C 正确，D 错误．【变式3】 如图所示，喷墨打印机中的墨滴在进入偏转电场之前会带上一定量的电荷，在电场的作用下带电荷的墨滴发生偏转到达纸上．已知两偏转极板长度L ＝1.5×10－2 m ，两极板间电场强度E ＝1.2×106 N/C ，墨滴的质量m ＝1.0×10－13 kg ，电荷量q ＝1.0×10－16 C ，墨滴在进入电场前的速度v 0＝15 m/s ，方向与两极板平行．不计空气阻力和墨滴重力，假设偏转电场只局限在平行极板内部，忽略边缘电场的影响．(1)判断墨滴带正电荷还是负电荷？(2)求墨滴在两极板之间运动的时间；(3)求墨滴离开电场时在竖直方向上的位移大小y .【答案】(1)负电荷 (2)1.0×10－3 s (3)6.0×10－4 m【解析】(1)负电荷．(2)墨滴在水平方向做匀速直线运动，那么墨滴在两板之间运动的时间t ＝L v 0.代入数据可得：t ＝1.0×10－3 s(3)离开电场前墨滴在竖直方向做初速度为零的匀加速直线运动，a ＝Eq m代入数据可得：a ＝1.2×103 m/s 2离开偏转电场时在竖直方向的位移y ＝12at 2 代入数据可得：y ＝6.0×10－4 m.。

物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．在如图所示的平面直角坐标系中，存在一个半径R ＝0.2m 的圆形匀强磁场区域，磁感应强度B ＝1.0T ，方向垂直纸面向外，该磁场区域的右边缘与y 坐标轴相切于原点O 点。

y 轴右侧存在一个匀强电场，方向沿y 轴正方向，电场区域宽度l ＝0.1m 。

现从坐标为（﹣0.2m ，﹣0.2m ）的P 点发射出质量m ＝2.0×10﹣9kg 、带电荷量q ＝5.0×10﹣5C 的带正电粒子，沿y 轴正方向射入匀强磁场，速度大小v 0＝5.0×103m/s （粒子重力不计）。

（1）带电粒子从坐标为（0.1m ，0.05m ）的点射出电场，求该电场强度；（2）为了使该带电粒子能从坐标为（0.1m ，﹣0.05m ）的点回到电场，可在紧邻电场的右侧区域内加匀强磁场，试求所加匀强磁场的磁感应强度大小和方向。

【答案】（1）1.0×104N/C （2）4T ，方向垂直纸面向外 【解析】 【详解】解：（1）带正电粒子在磁场中做匀速圆周运动，根据洛伦兹力提供向心力有：200v qv B m r=可得：r =0.20m =R根据几何关系可以知道，带电粒子恰从O 点沿x 轴进入电场，带电粒子做类平抛运动，设粒子到达电场边缘时，竖直方向的位移为y 根据类平抛规律可得：2012l v t y at ==， 根据牛顿第二定律可得：Eq ma = 联立可得：41.010E =⨯N/C（2）粒子飞离电场时，沿电场方向速度：305.010y qE lv at m v ===⨯g m/s=0v 粒子射出电场时速度：02=v v根据几何关系可知，粒子在B '区域磁场中做圆周运动半径：2r y '=根据洛伦兹力提供向心力可得： 2v qvB m r'='联立可得所加匀强磁场的磁感应强度大小：4mvB qr'=='T 根据左手定则可知所加磁场方向垂直纸面向外。

带电粒子在电场中的活动 【1 】 1.如图所示,A 处有一个静止不动的带电体Q,若在c 处有初速度为零的质子和α粒子,在电场力感化下由c 点向d 点活动,已知质子到达d 时速度为v1,α粒子到达d 时速度为v2,那么v1.v2等于：（）A. :1B.2∶1C.2∶1D.1∶22.如图所示,一电子沿等量异种电荷的中垂线由 A→O→B 匀速活动,电子重力不计,则电子除受电场力外,所受的另一个力的大小和偏向变更情形是：（ ）A ．先变大后变小,偏向程度向左B ．先变大后变小,偏向程度向右C ．先变小后变大,偏向程度向左D ．先变小后变大,偏向程度向右3.让. . 的混杂物沿着与电场垂直的偏向进入统一有界匀强电场偏转, 要使它们的偏转角雷同,则这些粒子必须具有雷同的( )4.如图所示,有三个质量相等,分离带正电,负电和不带电的小球,从上.下带电平行金属板间的P 点.以雷同速度垂直电场偏向射入电场,它们分离落到 A.B.C 三点,则 ( )A.A 带正电.B 不带电.C 带负电B.三小球在电场中活动时光相等C.在电场中加快度的关系是aC>aB>aAD.到达正极板时动能关系EA>EB>EC5．如图所示,实线为不知偏向的三条电场线,从电场中M 点以雷同速度垂直于电场线偏向飞出 a.b 两个带电粒子,活动轨迹如图中虚线所示,不计粒子重力及粒子之间的库仑力,则（）A ．a 必定带正电,b 必定带负电B ．a 的速度将减小,b 的速度将增长C ．a 的加快度将减小,b 的加快度将增长D ．两个粒子的动能,一个增长一个减小2H 11H 21H 316．空间某区域内消失着电场,电场线在竖直平面上的散布如图所示,一个质量为m.电荷量为q 的小球在该电场中活动,小球经由A 点时的速度大小为v1,偏向程度向右,活动至B 点时的速度大小为v2,活动偏向与程度偏向之间的夹角为α,A.B 两点之间的高度差与程度距离均为H,则以下断定中准确的是（ ）A ．若v2>v1,则电场力必定做正功B ．A.B 两点间的电势差2221()2m U v v q =-C ．小球活动到B 点时所受重力的瞬时功率2P mgv =D ．小球由A 点活动到B 点,电场力做的功22211122W mv mv mgH =-- 7.如图所示的真空管中,质量为m,电量为e 的电子从灯丝Ｆ发出,经由电压Ｕ１加快后沿中间线射入相距为d 的两平行金属板Ｂ.Ｃ间的匀强电场中,经由过程电场后打到荧光屏上,设Ｂ.Ｃ间电压为Ｕ２,Ｂ.Ｃ板长为L1,平行金属板右端到荧光屏的距离为L ２,求：（1）电子分开匀强电场时的速度与进入时速度间的夹角．（2）电子打到荧光屏上的地位偏离屏中间距离．8. 在真空中消失空间规模足够大的.程度向右的匀强电场．若将一个质量为m.带正电电量q 的小球在此电场中由静止释放,小球将沿与竖直偏向夹角为︒37的直线活动.现将该小球从电场中某点以初速度0v 竖直向上抛出,求活动进程中（取8.037cos ,6.037sin =︒=︒）（1）小球受到的电场力的大小及偏向;（2）小球活动的抛出点至最高点之间的电势差U ．带电粒子在电场中的活动答案7.解析:电子在真空管中的活动过火为三段,从Ｆ发出在电压Ｕ１感化下的加快活动;进入平行金属板Ｂ.Ｃ间的匀强电场中做类平抛活动;飞离匀强电场到荧光屏间的匀速直线活动．⑴设电子经电压Ｕ１加快后的速度为v1,依据动能定理有：21121mv eU = 电子进入Ｂ.Ｃ间的匀强电场中,在程度偏向以v1的速度做匀速直线活动,竖直偏向受电场力的感化做初速度为零的加快活动,其加快度为：dm eU m eE a 2==电子经由过程匀强电场的时光11v l t =电子分开匀强电场时竖直偏向的速度vy 为：112mdv l eUat v y ==电子分开电场时速度v2与进入电场时的速度v1夹角为α（如图５）则dU l U mdv l eU v v tg y112211212===α∴dU l U arctg 1122=α⑵电子经由过程匀强电场时偏离中间线的位移dU l U v l dm eU at y 1212212122142121=•== 电子分开电场后,做匀速直线活动射到荧光屏上,竖直偏向的位移d U l l U tg l y 1212222==α∴电子打到荧光屏上时,偏离中间线的距离为)2(22111221l l d U l U y y y +=+=8.解析：（1）依据题设前提,电场力大小mg mg F e 4337tan =︒=①电场力的偏向向右（2）小球沿竖直偏向做初速为0v 的匀减速活动,到最高点的时光为t ,则：图 ５00=-=gt v v ygv t 0=② 沿程度偏向做初速度为0的匀加快活动,加快度为x a g m F a e x 43==③ 此进程小球沿电场偏向位移为：gv t a s x x 8321202==④ 小球上升到最高点的进程中,电场力做功为： 20329mv S F qU W x e === q mv U 32920=⑤。

高考物理带电粒子在电场中的运动试题(有答案和解析)及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图，质量分别为m A=1kg、m B=2kg的A、B两滑块放在水平面上，处于场强大小E=3×105N/C、方向水平向右的匀强电场中，A不带电，B带正电、电荷量q=2×10－5C．零时刻，A、B用绷直的细绳连接(细绳形变不计)着，从静止同时开始运动，2s末细绳断开．已知A、B与水平面间的动摩擦因数均为μ=0.1，重力加速度大小g=10m/s2．求：(1)前2s内，A的位移大小；(2)6s末，电场力的瞬时功率．【答案】(1) 2m (2) 60W【解析】【分析】【详解】（1）B所受电场力为F=Eq=6N；绳断之前，对系统由牛顿第二定律：F-μ(m A+m B)g=(m A+m B)a1可得系统的加速度a1=1m/s2；由运动规律：x=12a1t12解得A在2s内的位移为x=2m；（2）设绳断瞬间，AB的速度大小为v1，t2=6s时刻，B的速度大小为v2，则v1=a1t1=2m/s；绳断后，对B由牛顿第二定律：F-μm B g=m B a2解得a2=2m/s2；由运动规律可知：v2=v1+a2(t2-t1)解得v2=10m/s电场力的功率P=Fv，解得P=60W2．如图所示，竖直平面内有一固定绝缘轨道ABCDP，由半径r=0.5m的圆弧轨道CDP和与之相切于C点的水平轨道ABC组成，圆弧轨道的直径DP与竖直半径OC间的夹角θ=37°，A、B两点间的距离d=0.2m．质量m1=0.05kg的不带电绝缘滑块静止在A点，质量m2=0.1kg、电荷量q=1×10-5C的带正电小球静止在B点，小球的右侧空间存在水平向右的匀强电场．现用大小F=4.5N、方向水平向右的恒力推滑块，滑块到达月点前瞬间撤去该恒力，滑块与小球发生弹性正碰，碰后小球沿轨道运动，到达P点时恰好和轨道无挤压且所受合力指向圆心．小球和滑块均视为质点，碰撞过程中小球的电荷量不变，不计一切摩擦．取g=10m／s2，sin37°=0.6，cos37°=0.8．(1)求撤去该恒力瞬间滑块的速度大小v 以及匀强电场的电场强度大小E ； (2)求小球到达P 点时的速度大小v P 和B 、C 两点间的距离x ． 【答案】(1) 6m /s ；7.5×104N /C (2) 2.5m /s ；0.85m 【解析】 【详解】(1)对滑块从A 点运动到B 点的过程，根据动能定理有：2112Fd m v = 解得：v =6m /s小球到达P 点时，受力如图所示:则有：qE =m 2g tan θ, 解得：E =7.5×104N /C(2)小球所受重力与电场力的合力大小为：2cos m gG 等θ=小球到达P 点时，由牛顿第二定律有：2P v G r=等解得：v P =2.5m /s滑块与小球发生弹性正碰，设碰后滑块、小球的速度大小分别为v 1、v 2， 则有：m 1v =m 1v 1+m 2v 222211122111222m v m v m v =+ 解得：v 1=-2m /s(“-”表示v 1的方向水平向左)，v 2=4m /s 对小球碰后运动到P 点的过程，根据动能定理有：()()22222211sincos 22P qE x r m g r r m v m v θθ--+=- 解得：x =0.85m3．如图所示，一内壁光滑的绝缘圆管ADB 固定在竖直平面内．圆管的圆心为O ，D 点为圆管的最低点，AB 两点在同一水平线上，AB=2L ，圆管的半径为r=2L(自身的直径忽略不计)．过OD 的虚线与过AB 的虚线垂直相交于C 点，在虚线AB 的上方存在方向水平向右、范围足够大的匀强电场；虚线AB 的下方存在方向竖直向下、范围足够大的匀强电场，电场强度大小E 2=mgq．圆心O 正上方的P 点有一质量为m 、电荷量为－q(q>0)的小球(可视为质点)，PC 间距为L ．现将该小球从P 点无初速释放，经过一段时间后，小球刚好从管口A 无碰撞地进入圆管内，并继续运动．重力加速度为g ．求：(1)虚线AB 上方匀强电场的电场强度E 1的大小； (2)小球在AB 管中运动经过D 点时对管的压力F D ；（3）小球从管口B 离开后，经过一段时间到达虚线AB 上的N 点(图中未标出)，在圆管中运动的时间与总时间之比ABPNt t ． 【答案】（1）mg q （2）2mg ，方向竖直向下（3）4ππ+【解析】 【分析】（1）小物体释放后在重力和电场力的作用下做匀加速直线运动，根据正交分解，垂直运动方向的合力为零，列出平衡方程即可求出虚线AB 上方匀强电场的电场强度；（2）根据动能定理结合圆周运动的规律求解小球在AB 管中运动经过D 点时对管的压力F D ；（3）小物体由P 点运动到A 点做匀加速直线运动，在圆管内做匀速圆周运动，离开管后做类平抛运动，结合运动公式求解在圆管中运动的时间与总时间之比. 【详解】（1）小物体释放后在重力和电场力的作用下做匀加速直线运动，小物体从A 点沿切线方向进入，则此时速度方向与竖直方向的夹角为45°，即加速度方向与竖直方向的夹角为45°，则：tan45°= mg Eq解得：mg qE =（2）从P 到A 的过程，根据动能定理：mgL+EqL=12mv A 2 解得v A =2gL小球在管中运动时，E 2q=mg ，小球做匀速圆周运动，则v 0=v A =2gL在D 点时，下壁对球的支持力2022v F m mg r==由牛顿第三定律，22F F mg =='方向竖直向下．（3）小物体由P 点运动到A 点做匀加速直线运动，设所用时间为t 1，则：211222L gt =解得12L t g= 小球在圆管内做匀速圆周运动的时间为t 2，则：2323244A rL t v gππ⋅==小球离开管后做类平抛运动，物块从B 到N 的过程中所用时间：322L t g= 则：24t t ππ=+ 【点睛】本题考查带点小物体在电场力和重力共同作用下的运动，解题关键是要分好运动过程，明确每一个过程小物体的受力情况，并结合初速度判断物体做什么运动，进而选择合适的规律解决问题，匀变速直线运动利用牛顿第二定律结合运动学公式求解或者运用动能定理求解，类平抛利用运动的合成和分解、牛顿第二定律结合运动学规律求解．4．如图1所示，光滑绝缘斜面的倾角θ=30°，整个空间处在电场中，取沿斜面向上的方向为电场的正方向，电场随时间的变化规律如图2所示．一个质量m=0.2kg ，电量q=1×10－5C 的带正电的滑块被挡板P 挡住，在t=0时刻，撤去挡板P ．重力加速度g=10m/s 2，求：(1)0~4s 内滑块的最大速度为多少? (2)0~4s 内电场力做了多少功? 【答案】（1）20m/s （2）40J 【解析】 【分析】对滑块受力分析，由牛顿运动定律计算加速度计算各速度． 【详解】【解】(l)在0~2 s 内，滑块的受力分析如图甲所示，电场力F=qE11sin F mg ma θ-=解得2110/a m s =在2 ---4 s 内，滑块受力分析如图乙所示22sin F mg ma θ+=解得2210/a m s =因此物体在0～2 s 内，以2110/a m s =的加速度加速， 在2～4 s 内，2210/a m s =的加速度减速，即在2s 时，速度最大由1v a t =得，max 20/v m s =(2)物体在0～2s 内与在2～4s 内通过的位移相等．通过的位移max202v x t m == 在0~2 s 内，电场力做正功1160W F x J == - 在2～4 s 内，电场力做负功2220W F x J ==-电场力做功W=40 J5．一电路如图所示，电源电动势E=28v ，内阻r=2Ω，电阻R1=4Ω，R2=8Ω，R3=4Ω，C 为平行板电容器，其电容C=3.0pF ，虚线到两极板距离相等,极板长L=0.20m ，两极板的间距d=1.0×10-2m ．（1）闭合开关S 稳定后，求电容器所带的电荷量为多少?（2）当开关S 闭合后，有一未知的、待研究的带电粒子沿虚线方向以v0=2.0m/s 的初速度射入MN 的电场中，已知该带电粒子刚好从极板的右侧下边缘穿出电场，求该带电粒子的比荷q/m （不计粒子的重力，M 、N 板之间的电场看作匀强电场，g=10m/s 2）【答案】（1）114.810C -⨯ （2）46.2510/C kg -⨯【解析】 【分析】 【详解】（1）闭合开关S 稳定后，电路的电流：12282482E I A A R R r ===++++；电容器两端电压：222816R U U IR V V ===⨯=；电容器带电量： 12112 3.01016 4.810R Q CU C C --==⨯⨯=⨯（2）粒子在电场中做类平抛运动，则：0L v t =21122Uq d t dm= 联立解得46.2510/qC kg m-=⨯6．如图所示，荧光屏MN 与x 轴垂直放置，与x 轴相交于Q 点，Q 点的横坐标06x cm =，在第一象限y 轴和MN 之间有沿y 轴负方向的匀强电场，电场强度51.610/E N C =⨯，在第二象限有半径5R cm =的圆形磁场，磁感应强度0.8B T =，方向垂直xOy 平面向外．磁场的边界和x 轴相切于P 点．在P 点有一个粒子源，可以向x 轴上方180°范围内的各个方向发射比荷为81.010/qC kg m=⨯的带正电的粒子，已知粒子的发射速率60 4.010/v m s =⨯．不考虑粒子的重力、粒子间的相互作用．求：（1）带电粒子在磁场中运动的轨迹半径； （2）粒子从y 轴正半轴上射入电场的纵坐标范围； （3）带电粒子打到荧光屏上的位置与Q 点间的最远距离． 【答案】（1）5cm （2）010y cm ≤≤ （3）9cm 【解析】 【详解】（1）带电粒子进入磁场受到洛伦兹力的作用做圆周运动20v qv B m r=解得：05mv r cm qB== （2）由（1）问中可知r R =，取任意方向进入磁场的粒子，画出粒子的运动轨迹如图所示，由几何关系可知四边形1PO FO '为菱形，所以1//FO O P '，又O P '垂直于x 轴，粒子出射的速度方向与轨迹半径1FO 垂直，则所有粒子离开磁场时的方向均与x 轴平行，所以粒子从y 轴正半轴上射入电场的纵坐标范围为010y cm ≤≤．（3）假设粒子没有射出电场就打到荧光屏上，有000x v t =2012h at =qE a m=解得：18210h cm R cm =>=，说明粒子离开电场后才打到荧光屏上．设从纵坐标为y 的点进入电场的粒子在电场中沿x 轴方向的位移为x ，则0x v t =212y at =代入数据解得2x y =设粒子最终到达荧光屏的位置与Q 点的最远距离为H ，粒子射出的电场时速度方向与x 轴正方向间的夹角为θ，000tan 2y qE x v m v yv v θ===g，所以()()00tan 22H x x x y y θ=-=-g ， 由数学知识可知，当()022x y y -=时，即 4.5y cm =时H 有最大值，所以max 9H cm =7．能量守恒是自然界基本规律，能量转化通过做功实现。

物理带电粒子在电场中的运动题20套(带答案)及解析一、高考物理精讲专题带电粒子在电场中的运动1．如图所示，一质量为m 、电荷量为+q 的粒子从竖直虚线上的P 点以初速度v 0水平向左射出，在下列不同情形下，粒子经过一段时间后均恰好经过虚线右侧的A 点．巳知P 、A 两点连线长度为l ，连线与虚线的夹角为α=37°，不计粒子的重力，(sin 37°=0.6，cos 37°=0.8).(1)若在虚线左侧存在垂直纸面向外的匀强磁场，求磁感应强度的大小B 1；(2)若在虚线上某点固定一个负点电荷，粒子恰能绕该负点电荷做圆周运动，求该负点电荷的电荷量Q (已知静电力常量为是）；(3)若虚线的左侧空间存在垂直纸面向外的匀强磁场，右侧空间存在竖直向上的匀强电场，粒子从P 点到A 点的过程中在磁场、电场中的运动时间恰好相等，求磁场的磁感应强度的大小B 2和匀强电场的电场强度大小E .【答案】（1）0152mv B ql = （2）2058mv l Q kq = （3）0253mv B ql π= 220(23)9mv E qlππ-=【解析】 【分析】 【详解】（1)粒子从P 到A 的轨迹如图所示：粒子在磁场中做匀速圆周运动，设半径为r 1 由几何关系得112cos 25r l l α== 由洛伦兹力提供向心力可得2011v qv B m r =解得:0 152mv Bql=(2)粒子从P到A的轨迹如图所示：粒子绕负点电荷Q做匀速圆周运动，设半径为r2由几何关系得252cos8lr lα==由库仑力提供向心力得2222vQqk mr r=解得:258mv lQkq=(3)粒子从P到A的轨迹如图所示：粒子在磁场中做匀速圆周运动，在电场中做类平抛运动粒子在电场中的运动时间00sin35l ltv vα==根据题意得，粒子在磁场中运动时间也为t，则2Tt=又22mTqBπ=解得0253mvBqlπ=设粒子在磁场中做圆周运动的半径为r，则0v t rπ=解得:35l r π=粒子在电场中沿虚线方向做匀变速直线运动，21cos 22qE l r t mα-=⋅ 解得:220(23)9mv E qlππ-=2．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,0P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()222113r L r L ⎛⎫=-+ ⎪ ⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：13L v t =，212qE h t m =在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：22219BLqv m=（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭3．如图，一带电荷量q =+0.05C 、质量M =lkg 的绝缘平板置于光滑的水平面上，板上靠右端放一可视为质点、质量m =lkg 的不带电小物块，平板与物块间的动摩擦因数μ=0.75．距平板左端L =0.8m 处有一固定弹性挡板，挡板与平板等高，平板撞上挡板后会原速率反弹。

第十章静电场中的能量微型专题3 带电粒子在电场中的运动（四种题型）一、单选题：1.A、B是一条电场线上的两个点，一带负电的微粒仅在静电力作用下以一定的初速度从A点沿电场线运动到B点，其速度v与时间t的关系图象如图1所示。

则此电场的电场线分布可能是()【解析】从v－t图象可以看出物体的速度逐渐减小，图线的斜率逐渐增大，v－t图线中图线的斜率表示物体的加速度大小，故物体做加速度逐渐增大的减速运动，所以带负电的粒子顺着电场线运动，电场力做负功，速度逐渐减小，且电场线沿粒子运动方向逐渐密集，故选项A正确，选项B、C、D 错误。

【答案】A2.如图所示，两平行的带电金属板水平放置.若在两板中间a点从静止释放一带电微粒，微粒恰好保持静止状态，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°，再由a点从静止释放一同样的微粒，该微粒将()A.保持静止状态B.向左上方做匀加速运动C.向正下方做匀加速运动D.向左下方做匀加速运动【答案】D【解析】两平行金属板水平放置时，带电微粒静止，有mg＝qE，现将两板绕过a点的轴(垂直于纸面)逆时针旋转45°后，两板间电场强度方向逆时针旋转45°，电场力方向也逆时针旋转45°，但大小不变，此时电场力和重力的合力大小恒定，方向指向左下方，故该微粒将向左下方做匀加速运动，选项D正确.3.如图所示，两极板与电源相连接，电子从负极板边缘沿垂直电场方向射入匀强电场，电子恰好从正极板边缘飞出，现保持负极板不动，正极板在竖直方向移动，并使电子入射速度变为原来的2倍，而电子仍从原位置射入，且仍从正极板边缘飞出，则两极板间距离变为原来的()A.2倍B.4倍C.12D.14【答案】C【解析】电子从负极板边缘垂直电场方向射入匀强电场，做类平抛运动.假设电子的带电荷量为e ，质量为m ，初速度为v ，极板的长度为L ，极板的间距为d ，电场强度为E .由于电子做类平抛运动，所以水平方向有：L ＝vt ，竖直方向有：y ＝12at 2＝12·eE m ·(L v )2＝d .因为E ＝U d ，可得：d 2＝eUL 22mv 2，若电子的速度变为原来的两倍，仍从正极板边缘飞出，则由上式可得两极板的间距d 应变为原来的12，故选C.4.一匀强电场的电场强度E 随时间t 变化的图象如图4所示，在该匀强电场中，有一个带负电粒子于t ＝0时刻由静止释放，若带电粒子只受电场力作用，则下列说法中正确的是(假设带电粒子不与板相碰)( )A.带电粒子只向一个方向运动B.0～2 s 内，电场力做功等于0C.4 s 末带电粒子回到原出发点D.2.5～4 s 内，电场力做功等于0 【答案】D【解析】画出带电粒子速度v 随时间t 变化的图象如图所示，v －t 图线与时间轴所围“面积”表示位移，可见带电粒子不是只向一个方向运动，4 s 末带电粒子不能回到原出发点，A 、C 错误；2 s 末速度不为0，可见0～2 s 内电场力做的功不等于0，B 错误；2.5 s 末和4 s 末，速度的大小、方向都相同，则2.5～4 s 内，电场力做功等于0，所以D 正确.5.如图所示，在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b .不计空气阻力，则下列说法正确的是( )A.小球带负电B.电场力跟重力平衡C.小球在从a 点运动到b 点的过程中，电势能减小D.小球在运动过程中机械能守恒 【答案】B【解析】由于小球在竖直平面内做匀速圆周运动，所以重力与电场力的合力为0，电场力方向竖直向上，小球带正电，A 错，B 对；从a →b ，电场力做负功，电势能增大，C 错；由于有电场力做功，机械能不守恒，D 错.6.如图所示，场强大小为E 、方向竖直向下的匀强电场中有一矩形区域abcd ，水平边ab 长为s ，竖直边ad 长为h .质量均为m 、带电量分别为＋q 和－q 的两粒子，由a 、c 两点先后沿ab 和cd 方向以速率v 0进入矩形区域(两粒子不同时出现在电场中).不计重力，若两粒子轨迹恰好相切，则v 0等于( )A.s 22qEmh B.s 2qE mh C.s 42qEmhD.s 4qE mh【答案】B【解析】根据对称性，两粒子轨迹的切点位于矩形区域abcd 的中心，则在水平方向有12s ＝v 0t ，在竖直方向有12h ＝12·qE m ·t 2，解得v 0＝s2qEmh，故选项B 正确，选项A 、C 、D 错误. 7.如图甲所示，Q 1、Q 2为两个被固定的点电荷，a 、b 、c 三点在它们连线的延长线上，其中Q 1带负电。

【物理】物理带电粒⼦在电场中的运动专题练习（及答案）及解析【物理】物理带电粒⼦在电场中的运动专题练习(及答案)及解析⼀、⾼考物理精讲专题带电粒⼦在电场中的运动1．如图甲所⽰，极板A 、B 间电压为U 0，极板C 、D 间距为d ，荧光屏到C 、D 板右端的距离等于C 、D 板的板长．A 板O 处的放射源连续⽆初速地释放质量为m 、电荷量为+q 的粒⼦，经电场加速后，沿极板C 、D 的中⼼线射向荧光屏（荧光屏⾜够⼤且与中⼼线垂直），当C 、D 板间未加电压时，粒⼦通过两板间的时间为t 0；当C 、D 板间加上图⼄所⽰电压（图中电压U 1已知）时，粒⼦均能从C 、D 两板间飞出，不计粒⼦的重⼒及相互间的作⽤．求：（1）C 、D 板的长度L ；（2）粒⼦从C 、D 板间飞出时垂直于极板⽅向偏移的最⼤距离；（3）粒⼦打在荧光屏上区域的长度．【答案】（1）02qU L t m =2）2102qU t y md =（3）21032qU t s s md== 【解析】试题分析：（1）粒⼦在A 、B 板间有20012qU mv = 在C 、D 板间有00L v t = 解得：02qU L t m=（2）粒⼦从nt 0（n=0、2、4……）时刻进⼊C 、D 间，偏移距离最⼤粒⼦做类平抛运动偏移距离2012y at = 加速度1qU a md=得：2102qU t y md=（3）粒⼦在C 、D 间偏转距离最⼤时打在荧光屏上距中⼼线最远ZXXK] 出C 、D 板偏转⾓0tan y v v θ=0y v at =打在荧光屏上距中⼼线最远距离tan s y L θ=+荧光屏上区域长度21032qU t s s md==考点：带电粒⼦在匀强电场中的运动【名师点睛】此题是带电粒⼦在匀强电场中的运动问题；关键是知道粒⼦在⽔平及竖直⽅向的运动规律和特点，结合平抛运动的规律解答．2．如图1所⽰，光滑绝缘斜⾯的倾⾓θ=30°，整个空间处在电场中，取沿斜⾯向上的⽅向为电场的正⽅向，电场随时间的变化规律如图2所⽰．⼀个质量m=0.2kg ，电量q=1×10－5C 的带正电的滑块被挡板P 挡住，在t=0时刻，撤去挡板P ．重⼒加速度g=10m/s 2，求：(1)0~4s 内滑块的最⼤速度为多少? (2)0~4s 内电场⼒做了多少功? 【答案】（1）20m/s （2）40J 【解析】【分析】对滑块受⼒分析，由⽜顿运动定律计算加速度计算各速度．【详解】【解】(l)在0~2 s 内，滑块的受⼒分析如图甲所⽰，电场⼒F=qE11sin F mg ma θ-=解得2110/a m s =在2 ---4 s 内，滑块受⼒分析如图⼄所⽰22sin F mg ma θ+=解得2210/a m s =因此物体在0～2 s 内，以2110/a m s =的加速度加速，在2～4 s 内，2210/a m s =的加速度减速，即在2s 时，速度最⼤由1v a t =得，max 20/v m s =(2)物体在0～2s 内与在2～4s 内通过的位移相等．通过的位移max202v x t m == 在0~2 s 内，电场⼒做正功1160W F x J == - 在2～4 s 内，电场⼒做负功2220W F x J ==- 电场⼒做功W=40 J 3．在⽔平桌⾯上有⼀个边长为L 的正⽅形框架，内嵌⼀个表⾯光滑的绝缘圆盘，圆盘所在区域存在垂直圆盘向上的匀强磁场．⼀带电⼩球从圆盘上的P 点（P 为正⽅形框架对⾓线AC 与圆盘的交点）以初速度v 0⽔平射⼊磁场区，⼩球刚好以平⾏于BC 边的速度从圆盘上的Q 点离开该磁场区（图中Q 点未画出），如图甲所⽰．现撤去磁场，⼩球仍从P 点以相同的初速度v 0⽔平⼊射，为使其仍从Q 点离开，可将整个装置以CD 边为轴向上抬起⼀定⾼度，如图⼄所⽰，忽略⼩球运动过程中的空⽓阻⼒，已知重⼒加速度为g ．求：（1）⼩球两次在圆盘上运动的时间之⽐；（2）框架以CD 为轴抬起后，AB 边距桌⾯的⾼度．【答案】（1）⼩球两次在圆盘上运动的时间之⽐为：π：2；（2）框架以CD 为轴抬起后，AB边距桌⾯的⾼度为222vg．【解析】【分析】【详解】（1）⼩球在磁场中做匀速圆周运动，由⼏何知识得：r2+r2=L2，解得：r=22L，⼩球在磁场中做圆周运的周期：T=2rvπ，⼩球在磁场中的运动时间：t1=14T=2Lπ，⼩球在斜⾯上做类平抛运动，⽔平⽅向：x=r=v0t2，运动时间：t2=22Lv，则：t1：t2=π：2；（2）⼩球在斜⾯上做类平抛运动，沿斜⾯⽅向做初速度为零的匀加速直线运动，位移：r=2212at，解得，加速度：a=222vL，对⼩球，由⽜顿第⼆定律得：a=mgsinmθ=g sinθ，AB 边距离桌⾯的⾼度：h =L sinθ=222v g；4．⼀电路如图所⽰，电源电动势E=28v ，内阻r=2Ω，电阻R1=4Ω，R2=8Ω，R3=4Ω，C 为平⾏板电容器，其电容C=3.0pF ，虚线到两极板距离相等,极板长L=0.20m ，两极板的间距d=1.0×10-2m ．（1）闭合开关S 稳定后，求电容器所带的电荷量为多少?（2）当开关S 闭合后，有⼀未知的、待研究的带电粒⼦沿虚线⽅向以v0=2.0m/s 的初速度射⼊MN 的电场中，已知该带电粒⼦刚好从极板的右侧下边缘穿出电场，求该带电粒⼦的⽐荷q/m （不计粒⼦的重⼒，M 、N 板之间的电场看作匀强电场，g=10m/s 2）【答案】（1）114.810C -? （2）46.2510/C kg -?【解析】【分析】【详解】（1）闭合开关S 稳定后，电路的电流：12282482E I A A R R r ===++++；电容器两端电压：222816R U U IR V V ===?=；电容器带电量： 12112 3.01016 4.810R Q CU C C --==??=?（2）粒⼦在电场中做类平抛运动，则：0L v t =21122Uq d t dm= 联⽴解得46.2510/qC kg m-=?5．如图所⽰，在不考虑万有引⼒的空间⾥，有两条相互垂直的分界线MN 、PQ ，其交点为O ．MN ⼀侧有电场强度为E 的匀强电场（垂直于MN ），另⼀侧有匀强磁场（垂直纸⾯向⾥）．宇航员（视为质点）固定在PQ 线上距O 点为h 的A 点处，⾝边有多个质量均为m 、电量不等的带负电⼩球．他先后以相同速度v0、沿平⾏于MN ⽅向抛出各⼩球．其中第1个⼩球恰能通过MN 上的C 点第⼀次进⼊磁场，通过O 点第⼀次离开磁场，OC=2h ．求：（1）第1个⼩球的带电量⼤⼩；（2）磁场的磁感强度的⼤⼩B ；（3）磁场的磁感强度是否有某值，使后⾯抛出的每个⼩球从不同位置进⼊磁场后都能回到宇航员的⼿中？如有，则磁感强度应调为多⼤．【答案】(1)20 12mvqEh=；(2)2EBv=；(3)存在，EBv'=【解析】【详解】（1）设第1球的电量为1q，研究A到C的运动：2112q E=2h v t=解得：212mvqEh=；（2）研究第1球从A到C的运动：12yq Ev hm=解得：0yv v=tan1yvvθ==，45oθ=，2v v=；研究第1球从C作圆周运动到达O的运动，设磁感应强度为B 由2q vB mR=得1mvRq B=由⼏何关系得：22sinR hθ=解得：2EBv=；（3）后⾯抛出的⼩球电量为q ，磁感应强度B '①⼩球作平抛运动过程002hmx v tv qE== 2y qE v h m= ②⼩球穿过磁场⼀次能够⾃⾏回到A ，满⾜要求：sin R x θ=，变形得：sin mvx qB θ'= 解得：0E B v '=．6．竖直平⾯内存在着如图甲所⽰管道，虚线左侧管道⽔平，虚线右侧管道是半径R=1m 的半圆形，管道截⾯是不闭合的圆，管道半圆形部分处在竖直向上的匀强电场中，电场强度E=4×103V/m ．⼩球a 、b 、c 的半径略⼩于管道内径，b 、c 球⽤长2m L =的绝缘细轻杆连接，开始时c 静⽌于管道⽔平部分右端P 点处，在M 点处的a 球在⽔平推⼒F 的作⽤下由静⽌向右运动，当F 减到零时恰好与b 发⽣了弹性碰撞，F-t 的变化图像如图⼄所⽰，且满⾜224F t π+=．已知三个⼩球均可看做质点且m a =0.25kg ，m b =0.2kg ，m c =0.05kg ，⼩球c 带q=5×10-4C 的正电荷，其他⼩球不带电，不计⼀切摩擦，g =10m/s 2，求(1)⼩球a 与b 发⽣碰撞时的速度v 0； (2)⼩球c 运动到Q 点时的速度v ；(3)从⼩球c 开始运动到速度减为零的过程中，⼩球c 电势能的增加量．【答案】(1)04m/s v = (2)v =2m/s (3) 3.2J P E ?=【分析】对⼩球a ，由动量定理可得⼩球a 与b 发⽣碰撞时的速度；⼩球a 与⼩球b 、c 组成的系统发⽣弹性碰撞由动量守恒和机械能守恒可列式，⼩球c 运动到Q 点时，⼩球b 恰好运动到P 点，由动能定理可得⼩球c 运动到Q 点时的速度；由于b 、c 两球转动的⾓速度和半径都相同，故两球的线速度⼤⼩始终相等，从c 球运动到Q 点到减速到零的过程列能量守恒可得；解：(1)对⼩球a ，由动量定理可得00a I m v =-由题意可知，F-图像所围的图形为四分之⼀圆弧，⾯积为拉⼒F 的冲量，由圆⽅程可知21S m = 代⼊数据可得：04/v m s =(2)⼩球a 与⼩球b 、c 组成的系统发⽣弹性碰撞，由动量守恒可得012()a a b c m v m v m m v =++ 由机械能守恒可得222012111()222a abc m v m v m m v =++ 解得120,4/v v m s ==⼩球c 运动到Q 点时，⼩球b 恰好运动到P 点，由动能定理22211()()22c b c b c m gR qER m m v m m v -=+-+ 代⼊数据可得2/v m s =(3)由于b 、c 两球转动的⾓速度和半径都相同，故两球的线速度⼤⼩始终相等，假设当两球速度减到零时，设b 球与O 点连线与竖直⽅向的夹⾓为θ从c 球运动到Q 点到减速到零的过程列能量守恒可得：21(1cos )sin ()sin 2b c b c m gR m gR m m v qER θθθ-+++=解得sin 0.6,37θθ==?因此⼩球c 电势能的增加量：(1sin ) 3.2P E qER J θ?=+=7．如图所⽰，在竖直⾯内有两平⾏⾦属导轨AB 、CD ．导轨间距为L ，电阻不计．⼀根电阻不计的⾦属棒ab 可在导轨上⽆摩擦地滑动．棒与导轨垂直，并接触良好．导轨之间有垂直纸⾯向外的匀强磁场，磁感强度为B ．导轨右边与电路连接．电路中的三个定值电阻阻值分别为2R 、R 和R ．在BD 间接有⼀⽔平放置的电容为C 的平⾏板电容器，板间距离为d ，电容器中质量为m 的带电微粒电量为q 。
