高分子加工工程复习题有部分答案

高分子材料成型加工考试重点内容及部分习题答案第二章高分子材料学1、热固性塑料：未成型前受热软化，熔融可塑制成一定形状，在热或固化剂作用下，一次硬化成型。

受热不熔融，达到一定温度分解破坏，不能反复加工。

在溶剂中不溶。

化学结构是由线型分子变为体型结构。

举例：PF、UF、MF2、热塑性塑料：受热软化、熔融、塑制成一定形状，冷却后固化成型。

再次受热，仍可软化、熔融，反复多次加工。

在溶剂中可溶。

化学结构是线型高分子。

举例：PE聚乙烯，PP聚丙烯，PVC 聚氯乙烯。

3、通用塑料：是指产量大、用途广、成型性好、价格便宜的塑料。

4、工程塑料：具有较好的力学性能，拉伸强度大于50MPa，冲击强度大于6kJ/m2，长期耐热温度超过100度的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀可作为结构材料。

举例：PA聚酰胺类、ABS、PET、PC5、缓冷：Tc=Tmax，结晶度提高，球晶大。

透明度不好，强度较大。

6、骤冷（淬火）：Tc<Tg，大分子来不及重排，结晶少，易产生应力。

结晶度小，透明度好，韧性好。

定义：是指熔融状态或半熔融状态的结晶性聚合物，在该温度下保持一段时间后，快速冷却使其来不及结晶，以改善制品的冲击性能。

7、中速冷：Tc>=Tg，有利晶核生成和晶体长大，性能好。

透明度一般，结晶度一般，强度一般。

8、二次结晶：是指一次结晶后，在一些残留的非晶区和结晶不完整的部分区域内，继续结晶并逐步完善的过程。

9、后结晶：是指聚合物加工过程中一部分来不及结晶的区域，在成型后继续结晶的过程。

第三章添加剂1、添加剂的分类包括工艺性添加剂（如润滑剂）和功能性添加剂（除润滑剂之外的都是，如稳定剂、填充剂、增塑剂、交联剂）2、稳定剂：防止或延缓高分子材料的老化，使其保持原有使用性能的添加剂。

针对热、氧、光三个引起高分子材料老化的主要因素，可将稳定剂分为热稳定剂、抗氧剂（防老剂）、光稳定剂。

热稳定剂是一类能防止高分子材料在成型加工或使用过程中因受热而发生降解或交联的添加剂。

高分子材料成型加工考试重点内容及部分习题答案第二章高分子材料学1、热固性塑料：未成型前受热软化，熔融可塑制成一定形状，在热或固化剂作用下，一次硬化成型。

受热不熔融，达到一定温度分解破坏，不能反复加工。

在溶剂中不溶。

化学结构是由线型分子变为体型结构。

举例：PF、UF、MF2、热塑性塑料：受热软化、熔融、塑制成一定形状，冷却后固化成型。

再次受热，仍可软化、熔融，反复多次加工。

在溶剂中可溶。

化学结构是线型高分子。

举例：PE聚乙烯，PP聚丙烯，PVC聚氯乙烯。

3、通用塑料：是指产量大、用途广、成型性好、价格便宜的塑料。

4、工程塑料：具有较好的力学性能，拉伸强度大于50MPa，冲击强度大于6kJ/m2，长期耐热温度超过100度的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀可作为结构材料。

举例：PA聚酰胺类、ABS、PET、PC5、缓冷：Tc=Tmax，结晶度提高，球晶大。

透明度不好，强度较大。

6、骤冷（淬火）：Tc<Tg，大分子来不及重排，结晶少，易产生应力。

结晶度小，透明度好，韧性好。

定义：是指熔融状态或半熔融状态的结晶性聚合物，在该温度下保持一段时间后，快速冷却使其来不及结晶，以改善制品的冲击性能。

7、中速冷：Tc>=Tg，有利晶核生成和晶体长大，性能好。

透明度一般，结晶度一般，强度一般。

8、二次结晶：是指一次结晶后，在一些残留的非晶区和结晶不完整的部分区域内，继续结晶并逐步完善的过程。

9、后结晶：是指聚合物加工过程中一部分来不及结晶的区域，在成型后继续结晶的过程。

第三章添加剂1、添加剂的分类包括工艺性添加剂（如润滑剂）和功能性添加剂（除润滑剂之外的都是，如稳定剂、填充剂、增塑剂、交联剂）2、稳定剂：防止或延缓高分子材料的老化，使其保持原有使用性能的添加剂。

针对热、氧、光三个引起高分子材料老化的主要因素，可将稳定剂分为热稳定剂、抗氧剂（防老剂）、光稳定剂。

热稳定剂是一类能防止高分子材料在成型加工或使用过程中因受热而发生降解或交联的添加剂。

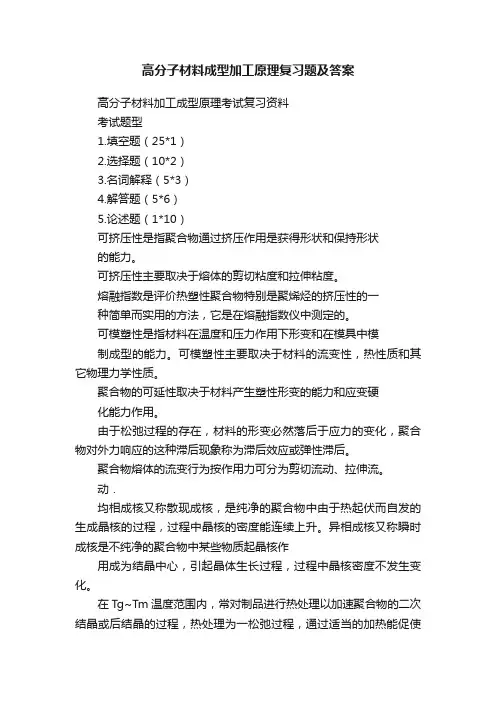

高分子材料成型加工原理复习题及答案高分子材料加工成型原理考试复习资料考试题型1.填空题（25*1）2.选择题（10*2）3.名词解释（5*3）4.解答题（5*6）5.论述题（1*10）可挤压性是指聚合物通过挤压作用是获得形状和保持形状的能力。

可挤压性主要取决于熔体的剪切粘度和拉伸粘度。

熔融指数是评价热塑性聚合物特别是聚烯烃的挤压性的一种简单而实用的方法，它是在熔融指数仪中测定的。

可模塑性是指材料在温度和压力作用下形变和在模具中模制成型的能力。

可模塑性主要取决于材料的流变性，热性质和其它物理力学性质。

聚合物的可延性取决于材料产生塑性形变的能力和应变硬化能力作用。

由于松弛过程的存在，材料的形变必然落后于应力的变化，聚合物对外力响应的这种滞后现象称为滞后效应或弹性滞后。

聚合物熔体的流变行为按作用力可分为剪切流动、拉伸流。

动．均相成核又称散现成核，是纯净的聚合物中由于热起伏而自发的生成晶核的过程，过程中晶核的密度能连续上升。

异相成核又称瞬时成核是不纯净的聚合物中某些物质起晶核作用成为结晶中心，引起晶体生长过程，过程中晶核密度不发生变化。

在Tg~Tm温度范围内，常对制品进行热处理以加速聚合物的二次结晶或后结晶的过程，热处理为一松弛过程，通过适当的加热能促使分子链段加速重排以提高结晶度和使晶体结构趋于完善。

通常热处理的温度控制在聚合物最大结晶速度的温度Tmax。

塑料成型加工一般包括原料的配制和准备、成型及制品后加工等几个过程。

混合过程一般是靠扩散、对流、剪切三种作用来完成。

衡量其混合效果需从物料的分散程度和组成的均匀程度两方面来考虑。

最常见的螺杆直径为45~150毫米。

长径比L/D一般为18~25。

压缩比是螺杆加料段最初一个螺槽容积于均化段最后一个螺槽容积之比，表示塑料通过螺杆全长范围时被压缩的倍数，压缩比愈大塑料受到的挤压作用愈大。

根据物料的变化特征可将螺杆分为加料段、压缩段和均化段。

闭合时应锁模机构在启闭模具的各阶段的速度都不一样的，先快后慢，开启时则应先慢后快再转慢。

高分子材料成型加工习题参考答案(1~5章)绪论1、高分子材料可应用于哪些方面? 有哪些特点, 答:高分子材料可应用于如下各个方面:结构材料:机械零部件、机电壳体、轴承……电器材料:电缆、绝缘版、电器零件、家用电器、通讯器材…… 建筑材料:贴面板、地贴、塑料门窗、上下水管…… 包装材料:各种瓶罐、桶、塑料袋、薄膜、绳、带、泡沫塑料…… 日用制品:家具、餐具、玩具、文具、办公用品、体育用品及器材……交通运输:道路交通设施、车辆、船舶部件……医疗器械:医疗器具、药品包装、医药附件、人造器官…… 航天航空:飞机、火箭、飞船、卫星零部件……军用器械:武器装备、军事淹体、防护器材…… 交通运输:道路交通设施、车辆、船舶部件……医疗器械:医疗器具、药品包装、医药附件、人造器官…… 航天航空:飞机、火箭、飞船、卫星零部件……军用器械:武器装备、军事淹体、防护器材…… 化纤类:布、线、服装、……高分子材料具有如下特点:优点: a.原料价格低廉; b.加工成本低; c.重量轻; d.耐腐蚀;e.造型容易;f.保温性能优良;g.电绝缘性好。

缺点: a.精度差; b.耐热性差; c.易燃烧; d.强度差; e.耐溶剂性差; f.易老化2、塑料制品生产的完整工序有哪五步组成,答:成型加工完整工序共五个1.成型前准备:原料准备:筛选，干燥，配制，混合 ?2.成型:赋预聚合物一定型样 ?3.机械加工:车，削，刨，铣等。

?4.修饰:美化制品。

?5.装配: 粘合，焊接，机械连接等。

?说明:a 并不是所有制品的加工都要完整地完成此5个工序b 五个次序不能颠倒3、学习本课程的重点是什么,答:本课程的重点是:高分子材料方面:应掌握高分子材料定义，高分子材料工程特征，高分子材料及其制品的制备方法，高分子材料的组成，添加剂的作用、机理、品种及其选择，高分子材料配方设计原则，配方分析，影响高分子材料性能的化学因素和物理因素。

成型加工方面:应掌握高分子材料制品各种成型方法，成型加工过程，成型工艺特点，成型工艺的适应性，成型工艺流程，成型设备结构及作用原理，成型工艺条件及其控制，成型工艺在橡胶、塑料、纤维加工中的共性和特殊性。

《高分子加工工程》主要习题第一章绪论1. 何谓成型加工？高分子材料成型加工的基本任务是什么？将聚合物（有时加入各种添加剂、助剂或改性材料）转变为制品或实用材料的一种工程技术。

1.研究各种成型加工方法和技术；2.研究产品质量与各种因素之间的关系；3.研究提高产量和降低消耗的途径。

2.A.B.悬浮体先3.a.b.结构：c.性质：方法条件不当而进行：温度过高、时间过长而引起的降解4. 聚合物成型加工方法是如何分类的？简要分为那几类？1.根据形变原理分6类：a.熔体加工：b.类橡胶状聚合物的加工：c.聚合物溶液加工：d.低分子聚合物和预聚体的加工：e. 聚合物悬浮体加工：f.机械加工：2.根据加工过程中有无物理或化学变化分为三类：a.主要发生物理变化：b.主要发生化学变化：c.既有物理变化又有化学变化：5. 简述成型加工的基本工序？1.预处理：准备工作：原料筛选，干燥，配制，混合2.成型：赋予聚合物一定型样3.机械加工：车，削，刨，铣等。

4.6.优点：a.缺点：a.7.8.1新……第二章1可塑性、指物体在外力作用下发生永久形变和流动的性质。

可挤压性、可挤压性是指聚合物受到挤压作用形变时，获得形状和保持形状的能力。

可模塑性、聚合物在温度和压力作用下变形和在模具中模塑成型的能力。

可延性、是指无定形或结晶固体聚合物在一个或二个方向上受到压延或拉伸时变形的能力。

可纺性、指聚合物通过加工形成连续固体纤维的能力。

牛顿流体、非牛顿流体、假塑性流体、胀塑性流体、拉伸粘度、拉伸应力与拉伸应变速率的比值，剪切粘度、滑移、高分子在导管中流动时，在管壁处是时停时动的，这种现象称为滑移。

端末效应、包括入口效应和出口效应。

5、为什么聚合物表现出可纺性，而小分子不具有可纺性？一般，聚合物熔体粘度η很大，而它的表面张力较小，因此η/ γf的比值较大。

这种关系是聚合物具有可纺性的重要条件。

而低分子与高分子相比，它的粘度很小，所以不具可纺性。

高分子材料成型加工考试重点及部分习题答案 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】高分子材料成型加工考试重点内容及部分习题答案第二章高分子材料学1、热固性塑料：未成型前受热软化，熔融可塑制成一定形状，在热或固化剂作用下，一次硬化成型。

受热不熔融，达到一定温度分解破坏，不能反复加工。

在溶剂中不溶。

化学结构是由线型分子变为体型结构。

举例：PF、UF、MF2、热塑性塑料：受热软化、熔融、塑制成一定形状，冷却后固化成型。

再次受热，仍可软化、熔融，反复多次加工。

在溶剂中可溶。

化学结构是线型高分子。

举例：PE聚乙烯，PP聚丙烯，PVC聚氯乙烯。

3、通用塑料：是指产量大、用途广、成型性好、价格便宜的塑料。

4、工程塑料：具有较好的力学性能，拉伸强度大于50MPa，冲击强度大于6kJ/m2，长期耐热温度超过100度的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀可作为结构材料。

举例：PA聚酰胺类、ABS、PET、PC5、缓冷：Tc=Tmax，结晶度提高，球晶大。

透明度不好，强度较大。

6、骤冷（淬火）：Tc<Tg，大分子来不及重排，结晶少，易产生应力。

结晶度小，透明度好，韧性好。

定义：是指熔融状态或半熔融状态的结晶性聚合物，在该温度下保持一段时间后，快速冷却使其来不及结晶，以改善制品的冲击性能。

7、中速冷：Tc>=Tg，有利晶核生成和晶体长大，性能好。

透明度一般，结晶度一般，强度一般。

8、二次结晶：是指一次结晶后，在一些残留的非晶区和结晶不完整的部分区域内，继续结晶并逐步完善的过程。

9、后结晶：是指聚合物加工过程中一部分来不及结晶的区域，在成型后继续结晶的过程。

第三章添加剂1、添加剂的分类包括工艺性添加剂（如润滑剂）和功能性添加剂（除润滑剂之外的都是，如稳定剂、填充剂、增塑剂、交联剂）2、稳定剂：防止或延缓高分子材料的老化，使其保持原有使用性能的添加剂。

1.以硬质PVC为例说明管材挤出成型加工工艺及其特点以及影响因素（10分）答：挤出工艺：物料经挤出机塑化、机头口模成型后，经定型装置冷却定型、冷却水槽冷却、牵引、切割，得到管材制品。

（3分）特点：①口模横截面积不能大于挤出机料筒横截面积的40％。

②挤出机头有直通式和偏移式两类，后者只用于内径尺寸要求精确的产品，很少采用。

③定径套内径略大于管材外径；机头上调节螺钉可调节管材同心度；牵引速度可调节管材尺寸；（4分）④PVC，粘度大，流动性差，热稳定性差；生成热多，结合缝不易愈合，管材易定型。

（3分）。

影响因素：温度、螺杆转速及冷却、牵引速度、压缩空气2.简述挤出成型原理并讨论提高加料段固体输送速率的措施。

原理：粉（粒）料，加入挤出机经①加热、塑化成熔体，再经机头口模②流动成型成连续体，最后经冷却装置③冷却定型成制品。

（4分）。

措施：提高螺杆转速，提高料筒内表面摩擦系数fb，降低螺杆外表面摩擦系数fs（4分）。

3.简述管材挤出的工艺过程及管材挤出的定径方法。

答：管材挤出的基本工艺是：物料经挤出机塑化、机头口模成型后，经定型装置冷却定型、冷却水槽冷却、牵引、切割，得到管材制品。

（3分）（4分)管材的内外径应分别等于管芯的外径和口模的内径。

管材挤出的定径方法分为定内径和定外径两种。

（2分)外径定型是使挤出的管子的外壁与定径套的内壁相接触而起定型作用的，为此，可用向管内通入压缩空气的内压法或在管子外壁抽真空法来实现外径定型。

（2分)内径定型法是将定径套装于挤出的塑料管内，即使挤出管子的内壁与定径套的外壁相接触，在定径套内通以冷水对管子冷却定径。

（2分)4.挤出时，渐变螺杆和突变螺杆具有不同的加工特点。

已知：PVC软化点75~165℃；尼龙的熔融温度范围则较窄，约10℃，它们应分别选用何种螺杆进行加工？简要说明理由。

（12分）答：PVC应选用渐变螺杆而尼龙应选择突变螺杆进行加工。

（4分）因为PVC是无定形塑料，无固定的熔点，软化温度范围较宽，其熔融过程是逐渐进行的，所以选择熔融段较长的渐变螺杆；PA是结晶性塑料，有固定的熔点，熔融温度范围较窄，温度达到熔点后，熔融较快，应选择熔化区较短的突变螺杆。

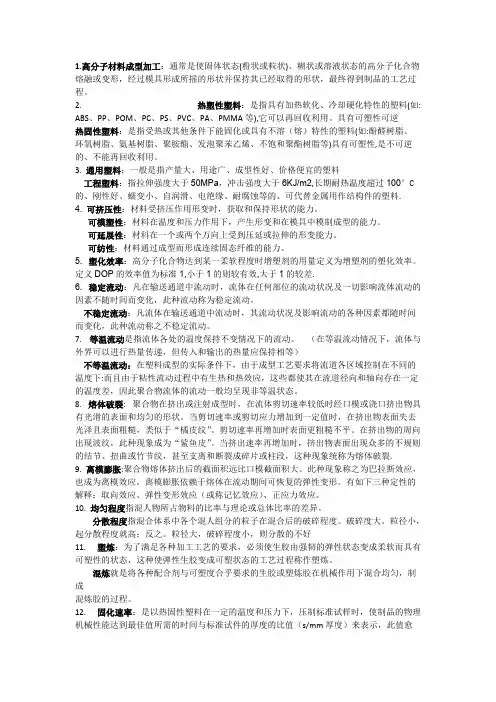

1.高分子材料成型加工：通常是使固体状态(粉状或粒状)、糊状或溶液状态的高分子化合物熔融或变形，经过模具形成所摇的形状并保持其已经取得的形状，最终得到制品的工艺过程。

2.热塑性塑料：是指具有加热软化、冷却硬化特性的塑料(如: ABS、PP、POM、PC、PS、PVC、PA、PMMA等),它可以再回收利用。

具有可塑性可逆热固性塑料：是指受热或其他条件下能固化或具有不溶（熔）特性的塑料(如:酚醛树脂、环氧树脂、氨基树脂、聚胺酯、发泡聚苯乙烯、不饱和聚酯树脂等)具有可塑性,是不可逆的、不能再回收利用。

3. 通用塑料：一般是指产量大、用途广、成型性好、价格便宜的塑料工程塑料：指拉伸强度大于50MPa，冲击强度大于6KJ/m2,长期耐热温度超过100°C 的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀等的、可代替金属用作结构件的塑料.4.可挤压性：材料受挤压作用形变时，获取和保持形状的能力。

可模塑性：材料在温度和压力作用下，产生形变和在模具中模制成型的能力。

可延展性：材科在一个或两个万向上受到压延或拉伸的形变能力。

可纺性：材料通过成型而形成连续固态纤维的能力。

5.塑化效率：高分子化合物达到某一柔软程度时增塑剂的用量定义为增塑剂的塑化效率。

定义DOP的效率值为标准1,小于1的则较有效,大于1的较差.6.稳定流动：凡在输送通道中流动时，流体在任何部位的流动状况及一切影响流体流动的因素不随时间而变化，此种流动称为稳定流动。

不稳定流动：凡流体在输送通道中流动时，其流动状况及影响流动的各种因素都随时间而变化，此种流动称之不稳定流动。

7. 等温流动是指流体各处的温度保持不变情况下的流动。

（在等温流动情况下，流体与外界可以进行热量传递，但传入和输出的热量应保持相等）不等温流动：在塑料成型的实际条件下，由于成型工艺要求将流道各区域控制在不同的温度下:而且由于粘性流动过程中有生热和热效应，这些都使其在流道径向和轴向存在一定的温度差，因此聚合物流体的流动一般均呈现非等温状态。

高分子材料成型加工考试重点内容及部分习题答案第二章高分子材料学1、热固性塑料：未成型前受热软化，熔融可塑制成一定形状，在热或固化剂作用下，一次硬化成型。

受热不熔融，达到一定温度分解破坏，不能反复加工。

在溶剂中不溶。

化学结构是由线型分子变为体型结构。

举例：PF、UF、MF2、热塑性塑料：受热软化、熔融、塑制成一定形状，冷却后固化成型。

再次受热，仍可软化、熔融，反复多次加工。

在溶剂中可溶。

化学结构是线型高分子。

举例：PE聚乙烯，PP聚丙烯，PVC聚氯乙烯。

3、通用塑料：是指产量大、用途广、成型性好、价格便宜的塑料。

4、工程塑料：具有较好的力学性能，拉伸强度大于50MPa，冲击强度大于6kJ/m2，长期耐热温度超过100度的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀可作为结构材料。

举例：PA聚酰胺类、ABS、PET、PC5、缓冷：Tc=Tmax，结晶度提高，球晶大。

透明度不好，强度较大。

6、骤冷（淬火）：Tc<Tg，大分子来不及重排，结晶少，易产生应力。

结晶度小，透明度好，韧性好。

定义：是指熔融状态或半熔融状态的结晶性聚合物，在该温度下保持一段时间后，快速冷却使其来不及结晶，以改善制品的冲击性能。

7、中速冷：Tc>=Tg，有利晶核生成和晶体长大，性能好。

透明度一般，结晶度一般，强度一般。

8、二次结晶：是指一次结晶后，在一些残留的非晶区和结晶不完整的部分区域内，继续结晶并逐步完善的过程。

9、后结晶：是指聚合物加工过程中一部分来不及结晶的区域，在成型后继续结晶的过程。

第三章添加剂1、添加剂的分类包括工艺性添加剂（如润滑剂）和功能性添加剂（除润滑剂之外的都是，如稳定剂、填充剂、增塑剂、交联剂）2、稳定剂：防止或延缓高分子材料的老化，使其保持原有使用性能的添加剂。

针对热、氧、光三个引起高分子材料老化的主要因素，可将稳定剂分为热稳定剂、抗氧剂（防老剂）、光稳定剂。

热稳定剂是一类能防止高分子材料在成型加工或使用过程中因受热而发生降解或交联的添加剂。

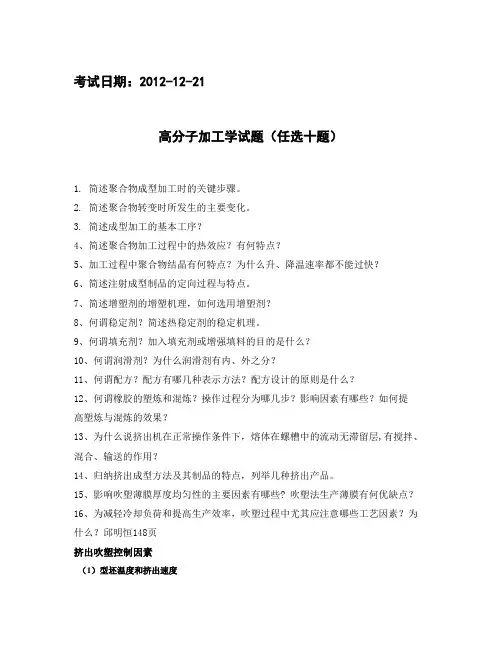

考试日期：2012-12-21高分子加工学试题（任选十题）1. 简述聚合物成型加工时的关键步骤。

2. 简述聚合物转变时所发生的主要变化。

3. 简述成型加工的基本工序？4、简述聚合物加工过程中的热效应？有何特点？5、加工过程中聚合物结晶有何特点？为什么升、降温速率都不能过快？6、简述注射成型制品的定向过程与特点。

7、简述增塑剂的增塑机理，如何选用增塑剂？8、何谓稳定剂？简述热稳定剂的稳定机理。

9、何谓填充剂？加入填充剂或增强填料的目的是什么？10、何谓润滑剂？为什么润滑剂有内、外之分？11、何谓配方？配方有哪几种表示方法？配方设计的原则是什么？12、何谓橡胶的塑炼和混炼？操作过程分为哪几步？影响因素有哪些？如何提高塑炼与混炼的效果？13、为什么说挤出机在正常操作条件下，熔体在螺槽中的流动无滞留层,有搅拌、混合、输送的作用？14、归纳挤出成型方法及其制品的特点，列举几种挤出产品。

15、影响吹塑薄膜厚度均匀性的主要因素有哪些? 吹塑法生产薄膜有何优缺点？16、为减轻冷却负荷和提高生产效率，吹塑过程中尤其应注意哪些工艺因素？为什么？邱明恒148页挤出吹塑控制因素（1）型坯温度和挤出速度（2）吹气压力和鼓气速率（3）吹胀比（4）模温（5）冷却时间17、简述注射机的基本结构及工作原理。

注塑机的工作原理注塑成型机简称注塑机。

注塑成型是利用塑料的热物理性质，把物料从料斗加入料筒中，料筒外由加热圈加热，使物料熔融，在料筒内装有在外动力马达作用下驱动旋转的螺杆，物料在螺杆的作用下，沿着螺槽向前输送并压实，物料在外加热和螺杆剪切的双重作用下逐渐地塑化，熔融和均化，当螺杆旋转时，物料在螺槽摩擦力及剪切力的作用下，把已熔融的物料推到螺杆的头部，与此同时，螺杆在物料的反作用下后退，使螺杆头部形成储料空间，完成塑化过程，然后，螺杆在注射油缸的活塞推力的作用下，以高速、高压，将储料室内的熔融料通过喷嘴注射到模具的型腔中，型腔中的熔料经过保压、冷却、固化定型后，模具在合模机构的作用下，开启模具，并通过顶出装置把定型好的制品从模具顶出落下。

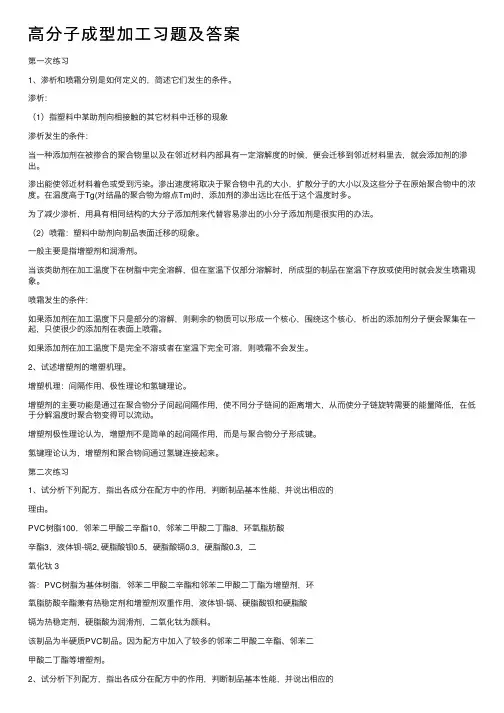

⾼分⼦成型加⼯习题及答案第⼀次练习1、渗析和喷霜分别是如何定义的，简述它们发⽣的条件。

渗析：（1）指塑料中某助剂向相接触的其它材料中迁移的现象渗析发⽣的条件：当⼀种添加剂在被掺合的聚合物⾥以及在邻近材料内部具有⼀定溶解度的时候，便会迁移到邻近材料⾥去，就会添加剂的渗出。

渗出能使邻近材料着⾊或受到污染。

渗出速度将取决于聚合物中孔的⼤⼩，扩散分⼦的⼤⼩以及这些分⼦在原始聚合物中的浓度。

在温度⾼于Tg(对结晶的聚合物为熔点Tm)时，添加剂的渗出远⽐在低于这个温度时多。

为了减少渗析，⽤具有相同结构的⼤分⼦添加剂来代替容易渗出的⼩分⼦添加剂是很实⽤的办法。

（2）喷霜：塑料中助剂向制品表⾯迁移的现象。

⼀般主要是指增塑剂和润滑剂。

当该类助剂在加⼯温度下在树脂中完全溶解，但在室温下仅部分溶解时，所成型的制品在室温下存放或使⽤时就会发⽣喷霜现象。

喷霜发⽣的条件：如果添加剂在加⼯温度下只是部分的溶解，则剩余的物质可以形成⼀个核⼼，围绕这个核⼼，析出的添加剂分⼦便会聚集在⼀起，只使很少的添加剂在表⾯上喷霜。

如果添加剂在加⼯温度下是完全不溶或者在室温下完全可溶，则喷霜不会发⽣。

2、试述增塑剂的增塑机理。

增塑机理：间隔作⽤、极性理论和氢键理论。

增塑剂的主要功能是通过在聚合物分⼦间起间隔作⽤，使不同分⼦链间的距离增⼤，从⽽使分⼦链旋转需要的能量降低，在低于分解温度时聚合物变得可以流动。

增塑剂极性理论认为，增塑剂不是简单的起间隔作⽤，⽽是与聚合物分⼦形成键。

氢键理论认为，增塑剂和聚合物间通过氢键连接起来。

第⼆次练习1、试分析下列配⽅，指出各成分在配⽅中的作⽤，判断制品基本性能，并说出相应的理由。

PVC树脂100，邻苯⼆甲酸⼆⾟酯10，邻苯⼆甲酸⼆丁酯8，环氧脂肪酸⾟酯3，液体钡-镉2, 硬脂酸钡0.5，硬脂酸镉0.3，硬脂酸0.3，⼆氧化钛 3答：PVC树脂为基体树脂，邻苯⼆甲酸⼆⾟酯和邻苯⼆甲酸⼆丁酯为增塑剂，环氧脂肪酸⾟酯兼有热稳定剂和增塑剂双重作⽤，液体钡-镉、硬脂酸钡和硬脂酸镉为热稳定剂，硬脂酸为润滑剂，⼆氧化钛为颜料。

高分子材料加工工艺学复习题1、按纺丝速度的高低，聚酯纺丝技术路线可分成哪四个类型？P251）常规纺丝：纺丝速度1000~1500m/min，其卷绕丝为未拉伸丝，通称UDY（undrawn yarn）。

2）中速纺丝：纺丝速度1500~3000m/min，其卷绕丝具中等取向度，为中取向丝，通称MOY （medium oriented yarn）。

3）高速纺丝：纺丝速度3000~6000 m/min，纺丝速度4000 m/min以下的卷绕丝具有较高的取向度，为预取向丝，通称POY(pre-oriented yarn)。

若在纺丝过程中引入拉伸作用，可获得具有高取向度和中等结晶度的卷绕丝，为全拉伸丝，通称FDY(fully drawn yarn)。

4）超高速纺丝：纺丝速度6000~8000 m/min。

卷绕丝具有高取向度和中等结晶结构，为全取向丝，通称FOY（fully oriented yarn）。

2、合成PET的原料（单体）是什么？写出直接酯化法合成聚对苯二甲酸乙二酯的主要化学反应式。

P11,P13 分子式自写单体：对苯二甲酸双羟乙二酯（BHET）直接酯化法即将对苯二甲酸（TPA）与乙二醇（EG）直接进行酯化反应，一步制得BHET。

BHET 缩聚脱除EG生成PET。

反应式：3、聚酯切片干燥的目的是什么？其干燥机理是什么？P20 P20~21目的1）除去水分。

在纺丝温度下，切片中的水分存在使PET大分子的酯键水解，聚合度下降，纺丝困难、质量降低；少量水分汽化造成纺丝断头。

2）提高切片含水的均匀性，以保证纤维质量均匀。

3）提高结晶度及软化点，防止环结阻料。

机理1）切片中的水分PET大分子缺少亲水性基团，吸湿能力差，通常湿切片含水率<0.5%，其水分分为两部分：一部分是沾附在切片上表面的非结合水，另一部分是与PET大分子上的羰基及极少数的端羟基等以氢键结合的结合水。

2）切片的干燥曲线切片干燥包括两个基本过程：加热介质传热给切片，使水分吸热并从切片表面蒸发，水分从切片内部迁移至切片表面，再进入干燥介质中。

高分子材料加工工艺第一章绪论1.材料的四要素是什么？答：材料的四要素是：材料的制备(加工)、材料的结构、材料的性能和材料的使用性能。

2.什么是工程塑料？区分“通用塑料”和“工程塑料”，“热塑性塑料”和“热固性塑料”。

答：按用途和性能分，又可将塑料分为通用塑料和工程塑料。

工程塑料是指拉伸强度大于50MPa，冲击强度大于6kJ/m2，长期耐热温度超过100℃的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀性优良等的、可替代金属用作结构件的塑料。

但这种分类并不十分严格，随着通用塑料工程化(亦称优质化)技术的进展，通过改性或合金化的通用塑料，已可在某些应用领域替代工程塑料。

热塑性塑料一般是线型高分子，在溶剂可溶，受热软化、熔融、可塑制成一定形状，冷却后固化定型；当再次受热，仍可软化、熔融，反复多次加工。

热固性塑料一般由线型分子变为体型分子，在溶剂中不能溶解，未成型前受热软化、熔融，可塑制成一定形状，在热或固化剂作用下，一次硬化成型；一当成型后，再次受热不熔融，达到一定温度分解破坏，不能反复加工。

3.与其它材料相比，高分子材料具有那些特征（以塑料为例）？答：与其他材料相比，高分子材料有以下特性(以塑料为例)。

(1)质轻。

(2)拉伸强度和拉伸模量较低，韧性较优良。

(3)传热系数小，可用作优良的绝热材料。

(4)电气绝缘性优良。

(5)成型加工性优良。

(6)减震、消音性能良好。

(7)某些塑料具有优良的减磨、耐磨和自润滑性能。

(8)耐腐蚀性能优良。

(9)透光性良好可作透明或半透明材料。

(10)着色性良好。

(11)可赋予各种特殊的功能如透气性、难燃性、粘结性、离子交换性、生物降解性以及光、热、电、磁等各种特殊性能。

(12)使用过程中易产生蠕变、疲劳、冷流、结晶等现象，长期使用性能较差。

(13)热膨胀系数大。

(14)耐热性（熔点、玻璃化转变温度）较低，使用温度不高。

(15)易燃烧。

4.获取高分子的手段有那些？答：高分子化合物的制造：获取高分子化合物的方法大致可分为三种；聚合反应、利用高分子反向和复合化。

《高分子加工工程》主要习题第一章绪论1. 何谓成型加工？高分子材料成型加工的基本任务是什么？将聚合物（有时加入各种添加剂、助剂或改性材料）转变为制品或实用材料的一种工程技术。

1.研究各种成型加工方法和技术；2.研究产品质量与各种因素之间的关系；3.研究提高产量和降低消耗的途径。

2. 简述聚合物成型加工时的关键步骤。

A.如何使聚合物产生流动与变形？方法: a.加热熔体； b.加溶剂溶液； c.加增塑剂或其它悬浮液。

B.如何硬化定型？方法：热固性：交联反应固化定型。

热塑性：a.熔体冷却b.溶液加热挥发成溶剂c.悬浮体先加热使颗粒熔合，再冷却硬化定型3. 简述聚合物转变时所发生的主要变化。

a.形状：满足使用要求而进行，通过流动与变形而实现。

b.结构：组成：非纯聚合物组成方式：层压材料，增强材料，复合材料宏观结构：如多孔泡沫，蜂窝状，复合结构微观结构：结晶度，结晶形态，分子取向等c.性质：有意识进行：生橡胶的两辊塑炼降解，硫化反应，热固性树脂的交联固化方法条件不当而进行：温度过高、时间过长而引起的降解4. 聚合物成型加工方法是如何分类的？简要分为那几类？1.根据形变原理分6类：a.熔体加工：b.类橡胶状聚合物的加工：c.聚合物溶液加工：d.低分子聚合物和预聚体的加工：e. 聚合物悬浮体加工：f.机械加工：2.根据加工过程中有无物理或化学变化分为三类：a.主要发生物理变化：b.主要发生化学变化：c.既有物理变化又有化学变化：5. 简述成型加工的基本工序？1.预处理：准备工作：原料筛选，干燥，配制，混合2.成型：赋予聚合物一定型样3.机械加工：车，削，刨，铣等。

4.修饰：美化制品。

5.装配：粘合，焊接，机械连接等。

6. 简述塑料的优缺点。

优点：a.原料价格低廉；b.加工成本低；c.重量轻；d.耐腐蚀；e.造型容易；f.保温性能优良；g.电绝缘性好。

缺点：a.精度差；b.耐热性差；c.易燃烧；d.强度差；e.耐溶剂性差；f.易老化。

1.高分子材料成型加工：通常是使固体状态(粉状或粒状)、糊状或溶液状态的高分子化合物熔融或变形，经过模具形成所摇的形状并保持其已经取得的形状，最终得到制品的工艺过程。

2.热塑性塑料：是指具有加热软化、冷却硬化特性的塑料(如:ABS、PP、POM、PC、PS、PVC、PA、PMMA等),它可以再回收利用。

具有可塑性可逆热固性塑料：是指受热或其他条件下能固化或具有不溶（熔）特性的塑料(如:酚醛树脂、环氧树脂、氨基树脂、聚胺酯、发泡聚苯乙烯、不饱和聚酯树脂等)具有可塑性,是不可逆的、不能再回收利用。

3. 通用塑料：一般是指产量大、用途广、成型性好、价格便宜的塑料工程塑料：指拉伸强度大于50MPa，冲击强度大于6KJ/m2,长期耐热温度超过100°C 的、刚性好、蠕变小、自润滑、电绝缘、耐腐蚀等的、可代替金属用作结构件的塑料.4.可挤压性：材料受挤压作用形变时，获取和保持形状的能力。

可模塑性：材料在温度和压力作用下，产生形变和在模具中模制成型的能力。

可延展性：材科在一个或两个万向上受到压延或拉伸的形变能力。

可纺性：材料通过成型而形成连续固态纤维的能力。

5.塑化效率：高分子化合物达到某一柔软程度时增塑剂的用量定义为增塑剂的塑化效率。

定义DOP的效率值为标准1,小于1的则较有效,大于1的较差.6.稳定流动：凡在输送通道中流动时，流体在任何部位的流动状况及一切影响流体流动的因素不随时间而变化，此种流动称为稳定流动。

不稳定流动：凡流体在输送通道中流动时，其流动状况及影响流动的各种因素都随时间而变化，此种流动称之不稳定流动。

7. 等温流动是指流体各处的温度保持不变情况下的流动。

（在等温流动情况下，流体与外界可以进行热量传递，但传入和输出的热量应保持相等）不等温流动：在塑料成型的实际条件下，由于成型工艺要求将流道各区域控制在不同的温度下:而且由于粘性流动过程中有生热和热效应，这些都使其在流道径向和轴向存在一定的温度差，因此聚合物流体的流动一般均呈现非等温状态。

第二章聚酯纤维1.切片干燥的目的是什么？为何要分段进行？①除去水分：湿切片含水率0.4～0.5％，干燥后0.01%（常规纺）或0.003～0.005％（高速纺）不良影响：高温酯键水解→聚合度↓→纺丝难;水分汽化→气泡→纺丝断头；②提高切片含水的均匀性：→纤维质量均匀;③提高结晶度及软化点（无定形：→防止环结阻料，结晶度↗25～30％；软化点70～80℃↗＞210 ℃。

因为切片中的水分有两部分：一部分是沾附在切片表面的非结合水，另一部分是与PET 分子上的羰基及少量的端羟基等以氢键结合的水，干燥过程中，通常非结合水较容易除去，而结合水较难除去。

√2.简述螺杆挤出机的工作原理与作用？①原理：物料从加料口进到螺杆的螺槽中，由于螺杆的转动，把切片推向前进。

切片不断吸收加热装置供给的热能；另一方面因切片与切片、切片与螺杆及套筒的摩擦以及液层之间的剪切作用，而由一部分机械能转化为热能，切片在前进过程中温度升高而逐渐熔化成熔体。

熔化过程聚合物在温度、压力、粘度和形态等方面发生变化，由固态(玻璃态)转变为高弹态，随温度的进一步提高，出现塑性流动，成为粘流体(粘流态)。

粘流态的聚合物经螺杆的推进和螺杆出口的阻力作用，以一定的压力向熔体管道输送。

②作用螺杆挤出机的作用是把固体高聚物熔融后以匀质、恒定的温度和稳定的压力输出高聚物熔体。

3.何谓环结阻料？采用哪些措施避免？因为预热段温度过高，切片在到达压缩段就过早熔化，是原来固体颗粒间的空隙消失，熔化后的熔体由于在螺槽等深的的预热段无法压缩，从而失去了往前推进的能力，造成“环结阻料”。

措施：预热段套筒保持合适的温度。

√ 4、纺丝箱有哪些作用？进行熔体保温和温度控制；般采用4～6位（即一根螺杆所供给的位数）合用一个矩形载热体加热箱进行集中保温。

5.复合纺丝组件与普通组件的区别有哪些？复合纺丝组件由多块分配板组合而成的复合纺丝组件，聚酯与其它种类的成纤高聚物熔体分别通过各自的熔体管道，在组件中的适当部位汇合从同一喷丝孔喷出成为一根纤维。
