注塑模具设计之顶出设计规范

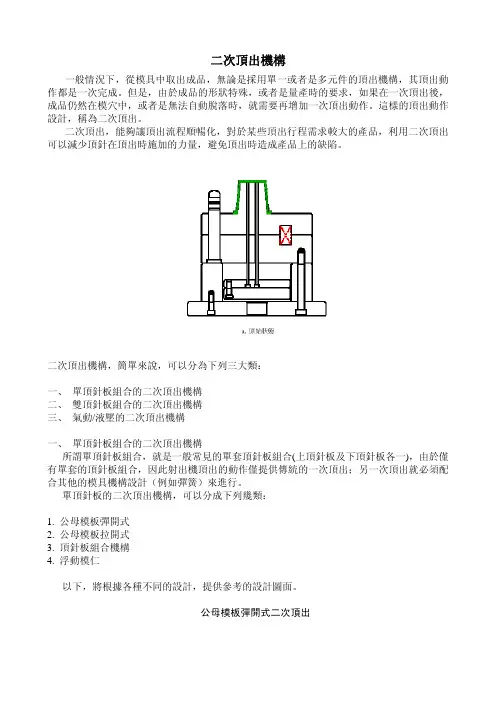

二次頂出機構一般情況下，從模具中取出成品，無論是採用單一或者是多元件的頂出機構，其頂出動作都是一次完成。

但是，由於成品的形狀特殊，或者是量產時的要求，如果在一次頂出後，成品仍然在模穴中，或者是無法自動脫落時，就需要再增加一次頂出動作。

這樣的頂出動作設計，稱為二次頂出。

二次頂出，能夠讓頂出流程順暢化，對於某些頂出行程需求較大的產品，利用二次頂出可以減少頂針在頂出時施加的力量，避免頂出時造成產品上的缺陷。

二次頂出機構，簡單來說，可以分為下列三大類：一、單頂針板組合的二次頂出機構二、雙頂針板組合的二次頂出機構三、氣動/液壓的二次頂出機構一、單頂針板組合的二次頂出機構所謂單頂針板組合，就是一般常見的單套頂針板組合(上頂針板及下頂針板各一)，由於僅有單套的頂針板組合，因此射出機頂出的動作僅提供傳統的一次頂出；另一次頂出就必須配合其他的模具機構設計（例如彈簧）來進行。

單頂針板的二次頂出機構，可以分成下列幾類：1. 公母模板彈開式2. 公母模板拉開式3. 頂針板組合機構4. 浮動模仁以下，將根據各種不同的設計，提供參考的設計圖面。

公母模板彈開式二次頂出第一段頂出發生在公母模板開啟時。

彈簧將模板（或局部模仁）頂出一小段距離。

第二段頂出由頂針板作動，利用頂針將產品頂離模穴。

利用彈簧完成二次頂出，在模具結構上是最簡單的方法，需要額外加工的部分也很少。

但是，彈簧的缺點（彈性疲乏），也是這種頂出方式的缺點。

隨時注意彈簧是否能夠順利動作，以及檢查第一段頂出的頂出行程，是避免模具機構失效的安全措施。

公母模板彈開式二次頂出有幾種變形1、彈簧推動模板改為彈簧推動『頂出入子』上圖所示，是利用彈簧推動整塊模板。

實際應用時，可以根據產品的造型，改為推動頂出入子。

例如下圖，這樣可以減少彈簧每次推動所需要克服的重量，增加彈簧的壽命。

2、如果第一段頂出的行程不需要很長，利用優力膠代替彈簧也是一種可行的方法。

優力膠是一種人工橡膠發泡製成的材料，它的壓縮比例不高，大約只有1/3；不能像線圈彈簧一樣,壓縮比例可以達到1/2。

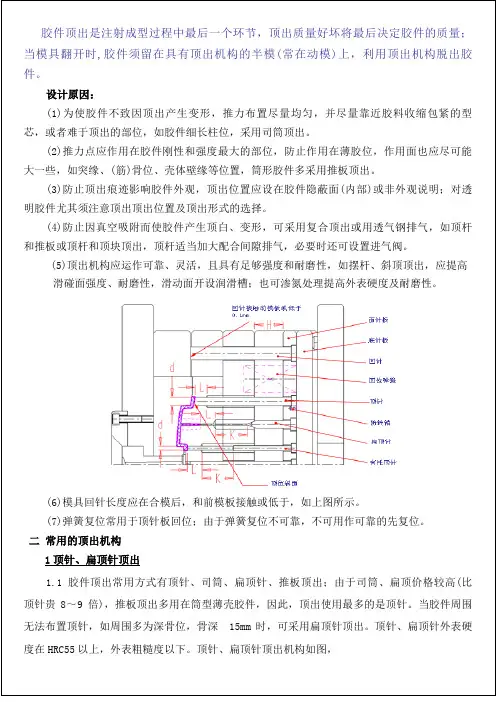

1顶针、扁顶针顶出
1.2 顶针位的布置原因
合理布置不合理布置
1—镶件2—扁顶针尖、薄钢
碰前模面
1—前模 2—顶针 3—后模
(5)防止尖钢、薄钢，特别是顶针顶面不可碰触前模面。

如上右图
1.3.顶针选用原因
1.4 顶针、扁顶针配合间隙
1.5顶针固定
固定顶针一般是在面针板加工台阶固定，为防止顶针转动，常用方式有两种：一种顶
回针
推板
边钉
垫块
台阶(猪嘴形)柱位
推板型芯
推板型芯
固定板
配合锥面
型芯产生过切
线切割
加工线
型芯锥面采用线切割加工时，注意线切割和型芯顶部应有的间隙，如图
延迟顶出
在一些模具中，某些顶针需要延迟顶出，以到达较理想的顶出效果。

如下列图所示，由于潜水浇口离塑件边很近，假设采用同步顶出，潜水浇口弹出时有可能会弹伤塑件，因此，顶针
用延迟顶出。

在顶出初始阶段，顶针3 并不动，当顶出行程到达
7，再推动顶针3 开场顶出流道，从而防止了浇口弹伤塑件的现象。

图中
程，顶针3 的顶出行程为H-S，其中S 的大小取决于潜水浇口的形状及其和塑件的远近程度等。

恒模技字（2003）第号电视机模具顶出的设计规范1．目的规范顶出设计，确保安全，顺畅顶出制品2．内容2.1．设计原则a.顶针分布平均.b.应分布在塑件强度较好,尽量接近粘模力较大处。

c.顶针距离哥边或其他零件有3mm。

d.顶针孔尽可能不做成刀口。

e.顶针与模芯间有4个针径或至少20mm以上导向配合。

f.顶针不能半边骑住成品边，不能与定模碰，滑块擦；g.顶针要离开成品哥顶、转接线R位边1mm。

h.顶端有异形之顶针、司筒/针要有销钉防转。

i.顶针高出推方较大时，顶针延迟。

j.司筒针用压片（不是机米螺丝）压着。

k.顶针、司筒/针、推方杆孔离螺丝杯头孔至少2mm。

l.中心K.O孔与唧嘴同轴。

m.顶针、司筒/针、推方杆压台与沉头孔要有0.05~0.15mm的配合间隙。

n.产品倒角留在司筒上，倒角尖端磨平0.2mm。

o.顶针规格不得小于φ8。

p.四角R应在推方上做出。

q.运动推方、角铁之间应有标准连接块连接。

恒模技字（2003）第号电视机模具顶出的设计规范 2．3．顶针的设计形式,2．4 顶针板强制先复位为了保证顶针和滑块的安全，顶针板必须强制先复位.恒模技字（2003）第 号电视机模具顶出的设计规范2．5 推方a.为了方便推方的装拆，推方杆头部采用组合结构，底针板、底板做螺丝装拆孔。

b.推方联接螺丝头部要有堵头螺丝紧固，推方工艺孔在走模前用堵头螺丝堵上，设尺寸如下图。

恒模技字（2003）第号电视机模具顶出的设计规范面壳顶针分布滑块侧的PCB板槽筋脱很困难，顶针分布如图示。

注塑模具设计规范1.产品结构要求制品工艺性分析与脱模斜度确定1)制品应有足够的强度和刚性。

2)制品壁厚均匀，变化不超过40%；对于特别厚的部位要采取减胶措施。

3)加强筋大端的厚度不超过制品壁厚的一半。

4)制品上的文字原则上采用凸型字，以便于加工。

5)制品形状应避免产生模具结构上的薄钢位。

6)不影响制品装配及外观的部位应设计1°以上的脱模斜度，影响外观的部位需防止缩水，应通过计算确定合理的脱模斜度。

7)有特殊要求(如蚀皮纹等)的制品,脱模斜度应不小于2.5°。

8)在不影响外观的前提下，尽量出工艺圆角，避免锐角处不加过渡圆角。

9)产品颜色及蚀纹必须在产品策划时确定。

2. 模具分类：根据模架尺寸将模具分为大、中、小三类。

1)模架尺寸6060以上称为大型模具。

2)模架尺寸3030～6060之间为中型模具。

3)模架尺寸3030以下为（小模）具。

3. 模架选用与设计1)优先选用标准模架，具体按QJ/MM03.01《标准塑胶模架》执行。

2)若选用选用非标模架，应优先选用标准板厚，具体参照QJ/MM03.01《标准塑胶模架》。

3)大型非标模架，导柱直径不小于Φ60mm，导套采用铸铜制做。

4)大型非标模架导套孔壁厚不得小于10mm，回针孔壁厚为35～40mm，回针直径不小于Φ30。

5)大型非标模架A板、B板起吊螺钉孔为M36～M48。

6)450T注塑机以上的模具，模板的四面要有吊环孔，各模板间要有撬模角7)如有可能产生较大侧压力时(型腔深度超过50mm)，非标大型模架应设计原身止口。

8)使用尽可能多的支柱，保证模具在工作中不变形，支柱用螺钉固定在动模座板上。

9)模具导柱长度应比最高的动模型芯长20mm以上。

10)模具上须安装模脚，如果零件突出模具之外，模脚的高度须高出突出在模具之外的零件。

4. 分型面设计原则1)选择分型面选择首先必须符合我方要求。

2)避免在制品外表产生夹线，如无法避免时应尽量将夹线设计在不易看见的部位。

A: 模具外观1: 铭牌内容要打印模具编号、模具重量（KG）、模具外形尺寸（mm），字符均用1/8英寸的字码打上，字符清晰、排列整齐。

2: 铭牌要固定在模腿上靠近后模板和基准角的地方（离两边各有15mm的距离），用四个柳钉固定，固定可靠，不易剥落。

3; 冷却水嘴要用塑料块插水嘴，￠10管，规格可为G1/8″、G1/4″、G3/8″。

如合同有特殊要求，按合同。

4: 冷却水嘴要伸出模架表面，水嘴头部凹进外表面不超过3mm。

5: 冷却水嘴避空孔直径要为￠25、￠30、￠35mm三种规格，孔外沿有倒角，倒角大于1.5×45，倒角一致。

6: 冷却水嘴要有进出标记，进水为IN，出水为OUT，IN、OUT后加顺序号，如IN1、OUT1。

7: 标识英文字符和数字要大写（5/6″），位置在水嘴正下方10mm处，字迹清晰、美观、整齐、间距均匀。

8:进出油嘴、进出气嘴要同冷却水嘴，并在IN、OUT前空一个字符加G（气）、O（油）。

9: 模具安装方向上的上下侧开设水嘴，要内置，并开导流槽或下方有支撑柱加以保护。

1文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.10: 无法内置的油嘴或水嘴下方要有支撑柱加以保护。

11: 模架上各模板要有基准角符号，大写英文DATUM,字高5/16″，位置在离边10mm处，字迹清晰、美观、整齐、间距均匀。

12: 各模板要有零件编号，编号在基准角符号正下方离底面10mm处，要求同11号。

13: 模具配件要影响模具的吊装和存放,如安装时下方有外漏的油缸、水嘴、预复位机构等，应有支撑腿保护。

14: 支撑腿的安装要用螺丝穿过支撑腿固定在模架上，或过长的支撑腿车加工外螺纹紧固在模架上。

15: 模具顶出孔要符合指定的注塑机，除小型模具外，原则上不能只用一个中心顶出（模具长度或宽度尺寸有一个大于500mm时），顶出孔直径应比顶出杆大5-10mm。

16: 定位圈要可靠固定（一般用三个M6或M8的内六角螺丝），直径一般为￠100或￠150mm，高出顶板10mm。

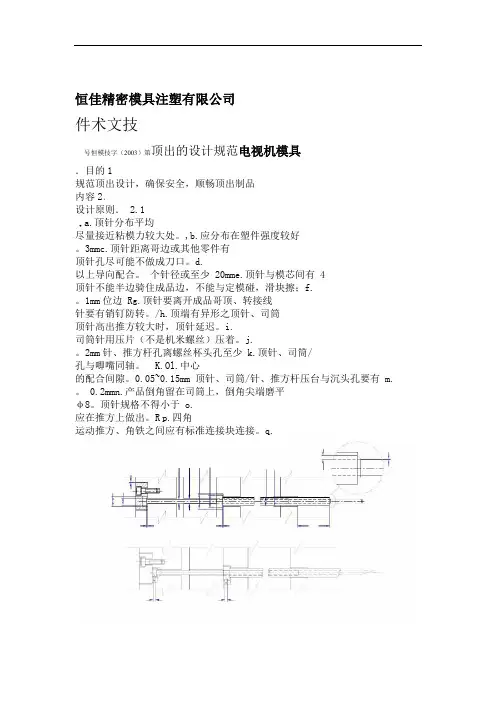

恒佳精密模具注塑有限公司件术文技号恒模技字（2003）第顶出的设计规范电视机模具．目的1规范顶出设计，确保安全，顺畅顶出制品内容2．设计原则．2.1.a.顶针分布平均尽量接近粘模力较大处。

,b.应分布在塑件强度较好。

3mmc.顶针距离哥边或其他零件有顶针孔尽可能不做成刀口。

d.以上导向配合。

个针径或至少20mme.顶针与模芯间有4顶针不能半边骑住成品边，不能与定模碰，滑块擦；f.。

1mm位边Rg.顶针要离开成品哥顶、转接线针要有销钉防转。

/h.顶端有异形之顶针、司筒顶针高出推方较大时，顶针延迟。

i.司筒针用压片（不是机米螺丝）压着。

j.。

2mm针、推方杆孔离螺丝杯头孔至少k.顶针、司筒/孔与唧嘴同轴。

K.Ol.中心的配合间隙。

0.05~0.15mm顶针、司筒/针、推方杆压台与沉头孔要有m.。

0.2mmn.产品倒角留在司筒上，倒角尖端磨平φ8。

顶针规格不得小于o.应在推方上做出。

R p.四角运动推方、角铁之间应有标准连接块连接。

q.2．2．司筒/针的设计形式，见图一2）.3022边+++1122四11DDd dddφφφφ(φφ532C~.02+22DDφφ4*d10.05~0.15mm0.05~0.15mm33φφ图一恒佳精密模具注塑有限公司件技术文号恒模技字（2003）第顶出的设计规范电视机模具,．3．顶针的设计形式232++DDddφφφφ4*d10.05~0.15mmdφdφ*41.+0dd于φφ大5S=1.5~2.5mm2φ3φ3见图二顶针板强制先复位42．.为了保证顶针和滑块的安全，顶针板必须强制先复位45φ70φ3550φφ22φ22φ30φ30φM20M2070φφ70恒佳精密模具注塑有限公司技术文件号2003）第恒模技字（电视机模具顶出的设计规范2．5推方a.为了方便推方的装拆，推方杆头部采用组合结构，底针板、底板做螺丝装拆孔。

b.推方联接螺丝头部要有堵头螺丝紧固，推方工艺孔在走模前用堵头螺丝堵上，设尺寸如下图。

《注塑模具理论》顶出系统中国模具设计网w w w .z g m j s j .c o m 为了实现全自动化或者半自动化的机械生产，注塑模具的顶出系统在此作用上很重要． 顶出系统的构成：１、板子部分：模脚／下固定板／上下顶出板 ２、固定螺丝部分：锁定模脚／上下顶出板 ３、顶出设置：顶针／顶块／顶板／司筒 ４、附助设置：KO 孔中国模具设计网w w w .z g m j s j .c o m第一节　顶出样式一、顶针顶出：材质，一般用好一点的材料：SKD61。

１、顶针分类：１）圆顶针　①单节式，直径在２以上；②双节式，直径在２以下； ２）扁顶针 ３）异形顶针：截面不为圆形也不为方形，为其它形状，如三角形，半圆形等等。

１）圆顶针：单节式，双节式。

直径有很多，可以从0.5到很大。

标准生产厂家可以用0.1作为增量，也就是说直径可以从0.6、 0.7 、0.8 、0.9、 1 、1.1、1.2 、1.3 、1.4等等。

一般情况下，当直径小于２毫米时请尽可能采用双节式的圆顶针，有利于强度的提高。

中国模具设计网w w w .z g m j s j .c o m单节式圆顶针参数中国模具设计网w w w .z g m j s j .c o m单节式圆顶针参数中国模具设计网w w w .z g m j s j .c o m双节式圆顶针参数中国模具设计网w w w .z g m j s j .c o m单节式圆顶针参数中国模具设计网w w w .z g m j s j .c o m２）扁顶针中国模具设计网w w w .z g m j s j .c o m中国模具设计网w w w .z g m j s j .c o m中国模具设计网w w w .z g m j s j .c o m。

注塑模具设计：第三章：顶出系统第三章顶出系统也就是制品的脱模装置，当制品在模具中成型后，要由特定的方式切实牢靠地将其从模具的一侧中推顶出来，在这个过程中不能是制品产生变形，而达不到成型要求，“白化”及咔滞现象。

这种特别的装置即是顶出系统。

除此之外该装置还必需能够在模具闭合时，保证不会与模具其他零部件发生干预地回复到顶出前的初始位置，以便进展重复不断的成型加工。

在设计顶出系统时，模具设计者首先需要确定制品的留模形式，顶出系统必需建立在所滞留的模具局部中，通常，由于注塑机的顶出系统是设计在动模板一侧，因此绝大多数模具的顶出系统时安装在动模中的为提高效率，缩短周期和实现自动化，不仅需要顺当脱模，而且浇道中点的塑料也必需要有特定的脱模方式。

顶出系统的要求就是在规定的时间内将制品不变形且准确的进展脱模。

考虑因素〔一〕顶出行程，一般规定被顶出的制品脱离模具5~10mm，一些简洁且脱模斜度较大的筒形制品，可使行程为制品深度的2/3。

不要太长，由于顶杆很细，行程长，简洁损坏顶杆。

〔二〕复位杆〔回程杆〕顶出系统中必需设置复位杆帮助顶杆回位。

顶出过程中，顶杆垫板承受很大的顶出压力，强度和刚度缺乏时，易弯曲变形影响顶杆运动，留意螺丝联接〔需从垫板向固定板拧入〕避开发生扳手空间缺乏的困难。

〔三〕顶杆顶端与型芯〔或型腔〕平面的关系理论上应处于同一平面，为模具制造与装配简便，实际中大多顶杆的端面超过或降低型芯〔或型腔〕平面 0.05~0.1mm，与设计者协商，取得制品内外表有凸台与凹坑的允许〔四〕顶杆的外形与尺寸选择除非制品外形限定必需使用其它外形的顶杆外，一般选用圆柱形，且避开承受直径小于 3mm 的瘦长顶杆。

增加顶出面积的方法〔五〕支撑由于顶杆固定板和垫板尺寸较大，使动模垫板之间的跨度加大，在较高的注射压力下，动模垫板可能玩去变形，导致顶杆运动不畅或卡死，除了用增加动模垫板的厚度来增加其刚度外，还可在动模固定板与垫板之间设置支撑柱。

模具技术要求一﹑模具设计﹕A. 水路﹕1.公母模﹕依成品形状来决定﹐水路循环的路径与数量﹐公母模的水路需相互配合.2.脱料板x 2 cycle。

3.水孔接头处需做沉孔,沉孔尺寸φ35*L25mm。

4.模具的水栓处,必需上IN﹑OUT且编号。

5.需附铜制水栓﹐铜水栓的尺寸为3/8” PT。

6.侧面止水栓之做法﹐2PCS止水栓或1PCS止水栓+铜块。

7.若有喷水孔﹐使用铜片做隔板。

B. 料沟﹕依成品进料达到平衡﹐来设计料沟的路径﹑形状﹑尺寸…等。

C. 进点﹕依成品的外观形状要求重点﹐来决定进点的型式﹐为针点﹑侧针点﹑侧边状﹑锥型状等。

D.顶出方式﹕1.PIN顶出﹐需使用DME规范(依不同客户决定)。

2.顶针成品面有形状时﹐需做方向性之定位。

3.顶出环(特别注意打水环之拔模斜度)或顶出块。

E. 定位块X 4﹕于公母模板360度/4﹐加长方型之定位块﹐增加基准面之精度(材质:SKD-61)F. 模仁方式﹕1.锁公母模仁之螺丝﹐设计时愈多愈好﹐且需平均分配﹐使模仁与模座接触面更密合﹐锁螺丝时需封称锁入﹐且扭力一致。

2.公母模仁均须有卡入模座之定位梢。

3.所有insert之模仁形状为圆形时需做定位﹐且只能单方向组装﹐避免组装时方向错误。

G. 4支导柱需有1pcs做偏心﹐X﹑Y轴各偏10mm。

H. 模具的螺丝孔及螺丝﹐须为DME的公制规范。

I. 回位销封边要有耐顶板﹐材质为TDAC+氮化处理。

J. 若有斜销及滑块﹐三面需加耐磨板﹐且必须有油槽(材质﹕TDAC+氮化处理)。

K, 需安装计数器﹐INSERT的型式。

L. 模具的长﹑宽﹑高﹑定位环与KO孔﹐需配合客户的机台尺寸。

O. 模具上需有放电加工之指示箭头。

P. Name Plate ﹑箭头﹑锁模器﹑Part No.﹑日期章﹑穴号﹑回收章﹑计数器…等﹐需标示于结构图上。

Q. 模具出货时箭头需喷黄漆﹐锁模块需喷红漆。

R. 模具需强制回位时﹐需于模脚的箭头下方﹐贴强制回位铭板。

塑胶模具设计规范模具设计规范（此规范主要应用于手机模具）一、模具排位1、根据产品大小、结构、产量、精密程度、材料或客户要求等因素确定模穴，如1X1、1X2等。

2、当几个产品出在同一套模具中时，考虑进胶的均匀性，应将大的产品排在中间位置，小的产品置于两边。

确保冲胶平衡，保证产品尺寸的精确性。

3、当几个分型面不规则的产品在同一模具中时，排位必须充分考虑其分型面连接的顺畅,且容易加工。

4、一模多穴模具中，当有镶拼,行位等结构时，不得使其发生干涉。

5、排位多时应综合模具每一方面，对流道，是否镶拼,行位,顶出,运水等结构要有一个全局性思考。

6、排位时产品在模上的定位基准要和产品图的基准一致，当一模出一件时，可以考虑以产品对称方向处分中。

7、内模钢料和模胚的大小尺寸如下图所示。

Skip Record If...?8．产品大小和胶位厚度有较大相差时尽量不要出在同一套模具中。

9．模具方铁高度尽量订做标准高度。

10．模胚型号和中托司使用情况一定要写清楚（细水口需注明SP 长度）11．必要时需注明模胚吊模孔移位情况12．考虑需不需开精框及内模料材料和规格(确定后模要不要镶大呵，如需要则一起订料,此为粗料.)二、模具系统设计一)、行位系统当塑胶产品确定前后模开模方向后,有下列情况时一般会采用行位或斜顶等结构:1)、相对出模方向塑胶产品上有倒扣或零度面;2)、产品的出模斜度不够蚀纹的角度;3)、保证特殊的外观面不能有夹线。

1、后模行位：1)、后模行位统一做镶件压块，行位压块用螺丝固定，行位压块材料为油钢淬火至HRC48-52°。

Skip Record If...?2)、所有与行位相对运动的零部件的滑动面(包括行位底耐磨片，压条，铲基斜面)须锣（磨）油坑，油坑可为平行四边行、V形或圆环形。

3)、行位铲机钢材整体采用738H，在铲机斜面上镶耐磨片，耐磨片可突出斜面0.5mm，耐磨片厚度为6mm（如下图），材料为油钢，淬硬至HRC48-52°。

精密塑胶件注塑模具顶出结构及加工成型工艺研发一、导言随着工业技术的发展，精密塑胶件在各个行业中得到了广泛的应用。

注塑模具是生产精密塑胶件的重要成型工具，包括模具结构设计、加工成型工艺研发等方面，都对精密塑胶件的质量和生产效率有着重要的影响。

本文将重点探讨精密塑胶件注塑模具顶出结构及加工成型工艺的研发。

二、模具顶出结构设计模具的顶出结构是指在注塑过程中，塑料熔料在充模过程中，通过顶出装置使塑料零件从模具中弹出的一种结构。

对于精密塑胶件的顶出结构设计，应综合考虑以下几个方面的因素：1.模具材料的选择。

模具材料的选择应根据精密塑胶件的材料性质和生产工艺要求进行选择，一般常用的模具材料有P20、45#、718等。

同时，模具材料的硬度和耐磨性也是影响顶出结构设计的重要因素。

2.顶出方式的选择。

常见的顶出方式有机械顶出、气动顶出和液压顶出等。

对于精密塑胶件而言，要考虑到产品的表面光洁度和尺寸精度等因素，通常采用气动顶出或液压顶出方式较为合适。

3.顶出装置的设计。

顶出装置通常包括顶出销和顶出板两部分。

其中，顶出销的材料应与模具材料相匹配，以保证顶出销的刚性和耐磨性，同时辅助顶出板的设计要合理，以保证塑料零件能够完整且顺利地脱模。

1.模具加工工艺研发。

模具加工工艺主要包括模具加工序列的确定、工艺参数的选择和加工精度控制等。

通过合理的模具加工工艺研发，可以提高模具的加工效率和加工精度。

2.塑料熔融流道设计。

塑料熔融流道设计的好坏直接影响着塑胶件的质量和生产效率。

对于精密塑胶件而言，流道应尽可能短而粗，以保证塑料熔料的快速流动和顺畅充模。

3.注塑工艺参数的优化。

注塑工艺参数的优化包括注射速度、保压时间、保压压力和注射温度等方面的考虑。

通过调整这些参数，可以获得更好的塑胶件成型品质和缩短生产周期。

4.模具温度控制。

模具温度对于塑胶件的收缩率和表面光洁度有着重要的影响。

通过合理的模具温度控制，可以避免塑胶件的变形和表面瑕疵。

注塑模具设计准则
注塑模具设计准则是指在注塑模具设计过程中应遵循的一些基本原则和规范。

以下是一些常见的注塑模具设计准则：
1. 外形设计：注塑模具的外形应简洁、美观，并符合产品的形状和尺寸要求。

同时要考虑模具的可加工性、装卸性和使用性。

2. 结构设计：注塑模具的结构应合理，包括模具底板、模具腔、模具芯、导向机构、顶出机构等。

要确保模具结构牢固、刚性好、使用寿命长。

3. 材料选择：注塑模具的材料要选用高强度、高硬度、耐磨损的工具钢或合金钢。

根据模具的使用要求和成本因素，可选择不同等级的材料。

4. 细节设计：注塑模具的细节设计要考虑产品的注塑工艺要求，包括料液流动、冷却、顶出等方面。

同时还要考虑模具的维修和维护便利性。

5. 冷却设计：注塑模具的冷却系统设计要合理，包括冷却通道的布置和尺寸、冷却介质的选择等。

要确保充分冷却，减少产品变形和缩短注塑周期。

6. 排液设计：注塑模具的排液设计要考虑产品的材料流动性和顶出力度，确保产品顶出顺利，避免产生空心、短斗等缺陷。

7. 模具加工精度：注塑模具的加工精度要达到产品的尺寸和表
面质量要求，确保产品的工艺性能和外观质量。

8. 模具标准化：注塑模具的设计要符合国际、行业和企业的标准要求，提高模具的互换性和通用性。

总之，注塑模具设计准则是按照工艺要求、产品要求和生产要求来合理设计模具的过程，以确保模具的质量、性能和寿命，提高生产效率和产品质量。

一.、概述制品顶出是注塑成型的最后一个环节，顶出质量的好坏最终决定产品的质量。

因此制品的顶出是模具设计的一个非常重要的环节。

现针对一些设计范例，规范顶出的设计。

二、设计规范：顶出设计原则如下：①尽量保证顶出平衡。

②尽量靠近制品抱紧力大，顶出力大的位置。

③尽量避免设计在制品壁厚过薄的地方。

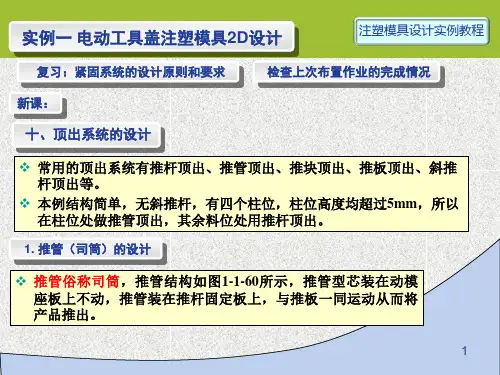

常见的顶出方式:①圆顶杆顶出②扁顶杆顶出③司筒顶出④顶块顶出⑤延时钉顶出2.1圆顶杆顶出设计2.1.1圆顶杆的布局设计1.顶出平衡：整体顶出力平衡防止顶偏,顶杆按照100～150mm间距布置。

2.顶杆应设计在抱紧力大的位置a.如果产品形状简单，顶杆分布在周圈，产品中心的大面积平面上可以少设几根或者不必设计顶杆，典型案例如下：b.对于形状比较复杂的产品，顶杆设计在顶出力大的位置.3.避免顶在壁厚过薄处,取消设计。

4.产品筋位较多时顶杆的布局：5.顶杆设计顶在筋位上。

6.注意事项：a.当产品的斜度大于45度时，最好不要加顶杆，如果由于结构问题必须加顶杆，则要设计防滑槽。

（如果设计防滑槽的部位产品有装配要求，可以在顶杆头部做粗皮纹）如下图所示：b..对于大中型模具，当产品中有深筋需要设计扁顶，而受到线切割机床加工能力限制无法设计扁顶时，也可以设计圆顶杆顶在筋位上。

注;顶杆止转方向和筋位方向一致，便于加工。

c.设计顶杆时，还要考虑哪些地方易困气，会出现熔接痕，就在这些地方设计顶杆，用顶杆配合间隙来排气，防止产品烧焦，强度减弱d.顶杆不要设在正对浇口的位置，容易顶白e.一套模具顶杆规格尽量统一。

种类越少越好。

便于加工，不用换刀。

f.行位下面设计顶杆，一定要设计强制预复位。

2.1.2圆顶杆距筋位，镶块，碰穿面的安全距离设计原则:1圆顶杆距离筋位1.2-2.5mm（对于大模像仪表板，保险杠要在1.5mm以上）。

②圆顶杆距离小镶块≥2mm（客户有特殊要求的除外，如VALEO要求＞4mm）③圆顶杆距离碰穿面＞1mm。

④圆顶杆的对面有行位碰穿的，距碰穿面≥3mm。
