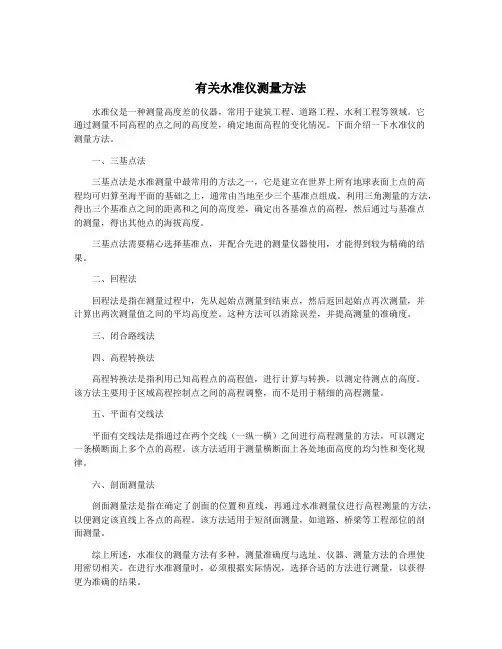

有关水准仪测量方法水准仪是一种测量高度差的仪器,常用于建筑工程、道路工程、水利工程等领域。
它通过测量不同高程的点之间的高度差,确定地面高程的变化情况。
下面介绍一下水准仪的测量方法。
一、三基点法三基点法是水准测量中最常用的方法之一,它是建立在世界上所有地球表面上点的高程均可归算至海平面的基础之上,通常由当地至少三个基准点组成。
利用三角测量的方法,得出三个基准点之间的距离和之间的高度差,确定出各基准点的高程,然后通过与基准点的测量,得出其他点的海拔高度。
三基点法需要精心选择基准点,并配合先进的测量仪器使用,才能得到较为精确的结果。
二、回程法回程法是指在测量过程中,先从起始点测量到结束点,然后返回起始点再次测量,并计算出两次测量值之间的平均高度差。
这种方法可以消除误差,并提高测量的准确度。
三、闭合路线法四、高程转换法高程转换法是指利用已知高程点的高程值,进行计算与转换,以测定待测点的高度。
该方法主要用于区域高程控制点之间的高程调整,而不是用于精细的高程测量。
五、平面有交线法平面有交线法是指通过在两个交线(一纵一横)之间进行高程测量的方法,可以测定一条横断面上多个点的高程。
该方法适用于测量横断面上各处地面高度的均匀性和变化规律。
六、剖面测量法剖面测量法是指在确定了剖面的位置和直线,再通过水准测量仪进行高程测量的方法,以便测定该直线上各点的高程。
该方法适用于短剖面测量,如道路、桥梁等工程部位的剖面测量。
综上所述,水准仪的测量方法有多种,测量准确度与选址、仪器、测量方法的合理使用密切相关。
在进行水准测量时,必须根据实际情况,选择合适的方法进行测量,以获得更为准确的结果。

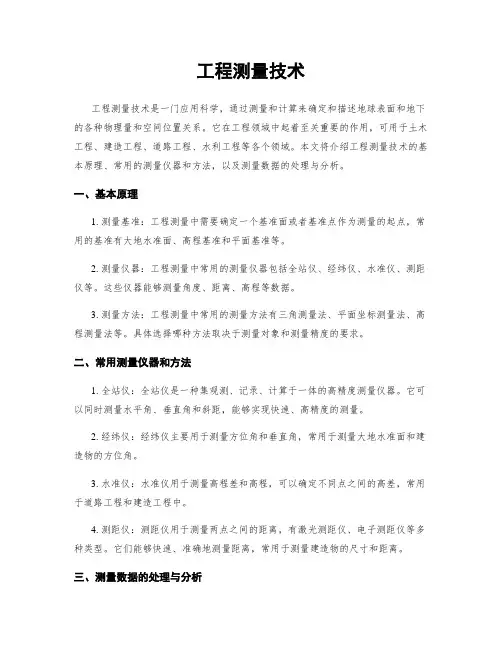

工程测量技术工程测量技术是一门应用科学,通过测量和计算来确定和描述地球表面和地下的各种物理量和空间位置关系。
它在工程领域中起着至关重要的作用,可用于土木工程、建造工程、道路工程、水利工程等各个领域。
本文将介绍工程测量技术的基本原理、常用的测量仪器和方法,以及测量数据的处理与分析。
一、基本原理1. 测量基准:工程测量中需要确定一个基准面或者基准点作为测量的起点,常用的基准有大地水准面、高程基准和平面基准等。
2. 测量仪器:工程测量中常用的测量仪器包括全站仪、经纬仪、水准仪、测距仪等。
这些仪器能够测量角度、距离、高程等数据。
3. 测量方法:工程测量中常用的测量方法有三角测量法、平面坐标测量法、高程测量法等。
具体选择哪种方法取决于测量对象和测量精度的要求。
二、常用测量仪器和方法1. 全站仪:全站仪是一种集观测、记录、计算于一体的高精度测量仪器。
它可以同时测量水平角、垂直角和斜距,能够实现快速、高精度的测量。
2. 经纬仪:经纬仪主要用于测量方位角和垂直角,常用于测量大地水准面和建造物的方位角。
3. 水准仪:水准仪用于测量高程差和高程,可以确定不同点之间的高差,常用于道路工程和建造工程中。
4. 测距仪:测距仪用于测量两点之间的距离,有激光测距仪、电子测距仪等多种类型。
它们能够快速、准确地测量距离,常用于测量建造物的尺寸和距离。
三、测量数据的处理与分析1. 数据采集:在进行工程测量时,需要使用测量仪器采集各种测量数据,包括角度、距离、高程等。
这些数据可以通过仪器的显示屏或者存储设备进行记录。
2. 数据处理:测量数据采集后,需要进行数据处理,包括数据的校正、平差和计算等。
这些处理过程可以使用计算机软件进行自动化处理,提高处理效率和准确度。
3. 数据分析:处理后的数据可以进行进一步的分析,包括生成测量报告、绘制测量图纸等。
这些分析结果可以用于工程设计、施工和监测等环节。
综上所述,工程测量技术是一项重要的工程应用科学,通过测量和计算来确定和描述地球表面和地下的各种物理量和空间位置关系。

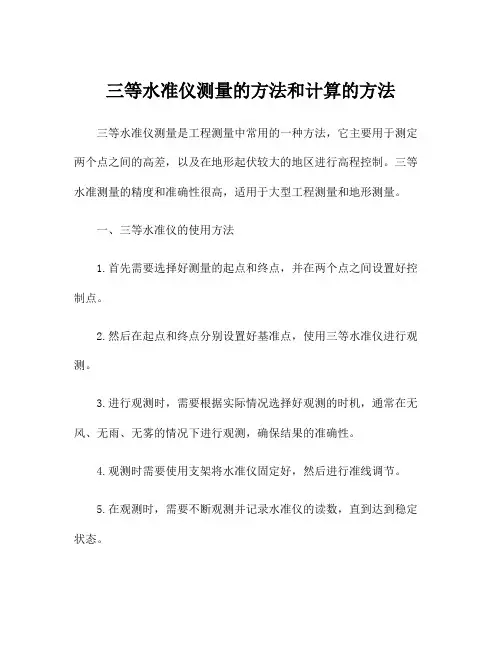

三等水准仪测量的方法和计算的方法三等水准仪测量是工程测量中常用的一种方法,它主要用于测定两个点之间的高差,以及在地形起伏较大的地区进行高程控制。
三等水准测量的精度和准确性很高,适用于大型工程测量和地形测量。
一、三等水准仪的使用方法1.首先需要选择好测量的起点和终点,并在两个点之间设置好控制点。
2.然后在起点和终点分别设置好基准点,使用三等水准仪进行观测。
3.进行观测时,需要根据实际情况选择好观测的时机,通常在无风、无雨、无雾的情况下进行观测,确保结果的准确性。
4.观测时需要使用支架将水准仪固定好,然后进行准线调节。
5.在观测时,需要不断观测并记录水准仪的读数,直到达到稳定状态。
6.观测完成后,需要对观测数据进行处理,计算出两点之间的高差。
二、三等水准测量的计算方法1.在观测完成后,需要对所得的观测数据进行处理,计算出两点之间的高差。
2.首先根据观测数据计算出高度差的平均值,然后进行精度分析,判断观测结果的可靠性。
3.然后根据高度差的平均值计算出两点之间的实际高差,通常采用平均高差法进行计算。
4.在计算过程中要根据实际情况考虑周围环境的影响,并进行修正。
5.最后得出两点之间的高差,并进行误差分析,评估观测结果的准确性。
三、三等水准测量的应用领域1.三等水准测量主要应用于大型工程测量,如铁路、公路、水利工程等的高程控制。
2.在地形起伏较大的地区,三等水准测量可以帮助确定地形的高程,为地形测量提供基础数据。
3.三等水准测量也被广泛应用于建筑工程中,如高层建筑、桥梁、隧道等的施工控制和监测。
4.另外,在地质勘探和海洋工程中,三等水准测量也有一定的应用价值。
四、三等水准测量的注意事项1.在进行三等水准测量时,需要保证观测的准确性和稳定性,避免因外界因素影响观测结果。
2.在使用水准仪时,需要严格按照操作规程进行操作,确保仪器的精度和可靠性。
3.对于观测数据的处理和计算,需要采用科学的方法,严格控制误差,确保测量结果的准确性。
工程测量二板斧:水准仪、全站仪的使用方法一、水准仪及其使用方法高程测量是测绘地形图的基本工作之一,另外大量的工程、建筑施工也必须量测地面高程,利用水准仪进行水准测量是精密测量高程的主要方法一、水准仪器组合:1.望远镜2.调整手轮3.圆水准器4.微调手轮5.水平制动手轮6.管水准器7.水平微调手轮8.脚架二、操作要点:在未知两点间,摆开三脚架,从仪器箱取出水准仪安放在三脚架上,利用三个机座螺丝调平,使圆气泡居中,跟着调平管水准器。
水平制动手轮是调平的,在水平镜内通过三角棱镜反射,水平重合,就是平水。
将望远镜对准未知点(1)上的塔尺,再次调平管水平器重合,读出塔尺的读数(后视),把望远镜旋转到未知点(2)的塔尺,调整管水平器,读出塔尺的读数(前视),记到记录本上。
计算公式:两点高差=后视-前视。
三、校正方法:将仪器摆在两固定点中间,标出两点的水平线,称为a、b线,移动仪器到固定点一端,标出两点的水平线,称为a’、b ’。
计算如果a-b≠a’-b’时,将望远镜横丝对准偏差一半的数值。
用校针将水准仪的上下螺钉调整,使管水平泡吻合为止。
重复以上做法,直到相等为止。
四、水准仪的使用方法水准仪的使用包括:水准仪的安置、粗平、瞄准、精平、读数五个步骤。
1. 安置安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。
首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。
2. 粗平粗平是使仪器的视线粗略水平,利用脚螺旋置园水准气泡居于园指标圈之中。
具体方法用仪器练习。
在整平过程中,气泡移动的方向与大姆指运动的方向一致。
3. 瞄准瞄准是用望远镜准确地瞄准目标。
首先是把望远镜对向远处明亮的背景,转动目镜调焦螺旋,使十字丝最清晰。
再松开固定螺旋,旋转望远镜,使照门和准星的连接对准水准尺,拧紧固定螺旋。
最后转动物镜对光螺旋,使水准尺的清晰地落在十字丝平面上,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。
水准测量技术方案一、引言水准测量技术是一种测量地面高程的方法,常用于工程建设、地质勘探、地形测绘等领域。
本文将介绍水准测量的原理、仪器设备以及测量过程,并探讨其在实际应用中的一些注意事项。
二、原理水准测量的基本原理是利用重力的垂直方向来确定不同测点之间的高差。
在测量过程中,需要选择一个基准点作为起点,然后利用水准仪测量其他各点与基准点的高差,从而确定各点的高程。
三、仪器设备1. 水准仪:水准仪是进行水准测量的主要仪器。
它包括望远镜、水平仪、垂直仪等部件,可以测量地面的水平线和垂直线,从而确定测点的高差。
2. 水平尺:水平尺用于测量水准仪的水平线,保证测量的准确性。
3. 高差棒:高差棒用于在不同测点上测量高差,通常采用可伸缩的设计,便于测量不同高度的点。
四、测量过程1. 设置基准点:首先需要选择一个稳定、易于测量的基准点,可以选择已知高程的点或者使用全站仪进行精确定位。
2. 建立水准路线:根据实际需要,确定水准测量的起点和终点,并在两点之间选择适当数量的测点。
3. 进行观测:在每个测点上,将水准仪设置水平,观测测点和基准点之间的高差。
同时,使用水平尺检查水准仪的水平度,确保测量的准确性。
4. 计算高差:根据观测数据,计算出各点的高差。
可以采用前视法或后视法进行计算,确保结果的准确性。
5. 检查和校正:在测量结束后,需要对观测数据进行检查和校正,确保测量结果的准确性。
五、注意事项1. 环境条件:水准测量对环境条件要求较高,需要避免大风、震动等干扰因素,以保证测量的准确性。
2. 仪器校准:定期对水准仪和其他测量设备进行校准,以确保其准确性。
3. 测量精度:根据实际需要,确定水准测量的精度要求。
对于一些较高精度要求的工程,可能需要采用更精密的仪器和测量方法。
4. 数据处理:在测量结束后,需要对观测数据进行处理,包括数据平差和精度评定等,确保测量结果的可靠性。
5. 安全措施:在进行水准测量时,需要注意安全,遵守相关规定,确保人员和设备的安全。
工程测量技术工程测量技术是一种通过测量和分析来获取和处理工程项目相关数据的技术。
它在建筑、土木工程、道路和桥梁建设等领域中起着至关重要的作用。
工程测量技术的准确性和可靠性对于项目的成功实施和质量控制至关重要。
1.测量设备和工具:在工程测量技术中,使用各种测量设备和工具来获取准确的数据。
常见的测量设备包括全站仪、电子经纬仪、水准仪、测距仪等。
这些设备能够测量距离、角度、高程等参数,并将数据存储在内部存储器中,或者通过无线传输到计算机或移动设备上。
2.测量方法和技术:工程测量技术涉及多种测量方法和技术,以满足不同项目的需求。
常见的测量方法包括三角测量法、交会测量法、水准测量法、激光测距法等。
这些方法可以用于测量地面、建筑物、道路等各种工程项目。
3.数据处理和分析:测量数据的处理和分析是工程测量技术中的关键步骤。
通过使用计算机软件,可以对测量数据进行处理、分析和可视化。
例如,可以使用CAD软件将测量数据转换为图形表示,以便更好地理解和分析。
4.精度和误差控制:在工程测量技术中,精度和误差控制是非常重要的。
测量数据的准确性直接影响到项目的质量和安全。
因此,工程测量师需要采取各种措施来控制误差,例如使用高精度的测量设备、进行校准和校验等。
5.应用领域:工程测量技术广泛应用于建筑、土木工程、道路和桥梁建设等领域。
在建筑项目中,工程测量技术可以用于测量地形、建筑物的尺寸和位置等。
在土木工程中,工程测量技术可以用于测量土地的高程、坡度和形状等。
在道路和桥梁建设中,工程测量技术可以用于测量道路的线形、坡度和曲率等。
6.挑战和发展趋势:随着科技的不断发展,工程测量技术也在不断创新和改进。
例如,全球卫星导航系统(GNSS)的应用使得测量数据的获取更加方便和精确。
激光扫描技术的应用使得三维测量更加高效和精确。
此外,无人机测量技术的兴起也为工程测量师提供了新的工具和方法。
总结:工程测量技术是一项重要的技术,对于工程项目的实施和质量控制起着至关重要的作用。

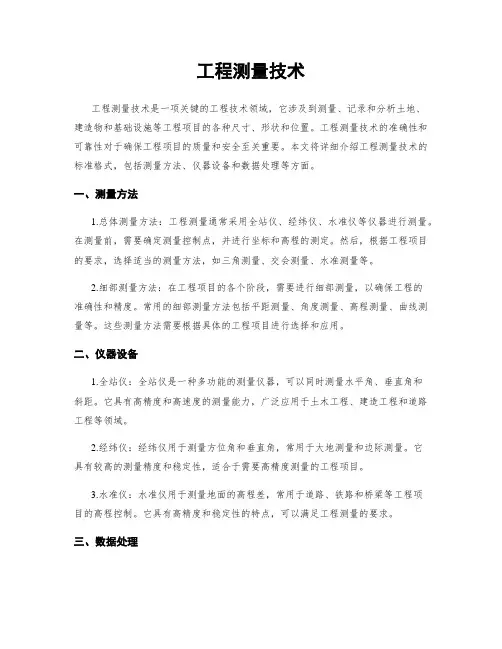

工程测量技术工程测量技术是一项关键的工程技术领域,它涉及到测量、记录和分析土地、建造物和基础设施等工程项目的各种尺寸、形状和位置。
工程测量技术的准确性和可靠性对于确保工程项目的质量和安全至关重要。
本文将详细介绍工程测量技术的标准格式,包括测量方法、仪器设备和数据处理等方面。
一、测量方法1.总体测量方法:工程测量通常采用全站仪、经纬仪、水准仪等仪器进行测量。
在测量前,需要确定测量控制点,并进行坐标和高程的测定。
然后,根据工程项目的要求,选择适当的测量方法,如三角测量、交会测量、水准测量等。
2.细部测量方法:在工程项目的各个阶段,需要进行细部测量,以确保工程的准确性和精度。
常用的细部测量方法包括平距测量、角度测量、高程测量、曲线测量等。
这些测量方法需要根据具体的工程项目进行选择和应用。
二、仪器设备1.全站仪:全站仪是一种多功能的测量仪器,可以同时测量水平角、垂直角和斜距。
它具有高精度和高速度的测量能力,广泛应用于土木工程、建造工程和道路工程等领域。
2.经纬仪:经纬仪用于测量方位角和垂直角,常用于大地测量和边际测量。
它具有较高的测量精度和稳定性,适合于需要高精度测量的工程项目。
3.水准仪:水准仪用于测量地面的高程差,常用于道路、铁路和桥梁等工程项目的高程控制。
它具有高精度和稳定性的特点,可以满足工程测量的要求。
三、数据处理1.数据采集:在进行工程测量时,需要采集各种测量数据,包括坐标、高程、角度等。
数据采集可以通过手动记录或者使用电子数据采集设备进行。
确保数据的准确性和完整性对于后续的数据处理和分析至关重要。
2.数据处理:数据处理是工程测量的重要环节,它包括数据的校正、筛选和分析等步骤。
通过使用专业的测量软件,可以对采集到的数据进行校正和处理,得到准确的测量结果。
3.数据分析:数据分析是为了得到工程项目所需的各种参数和指标。
通过对测量数据进行统计和分析,可以得到工程项目的尺寸、形状和位置等信息。
数据分析还可以用于评估工程项目的质量和安全性。

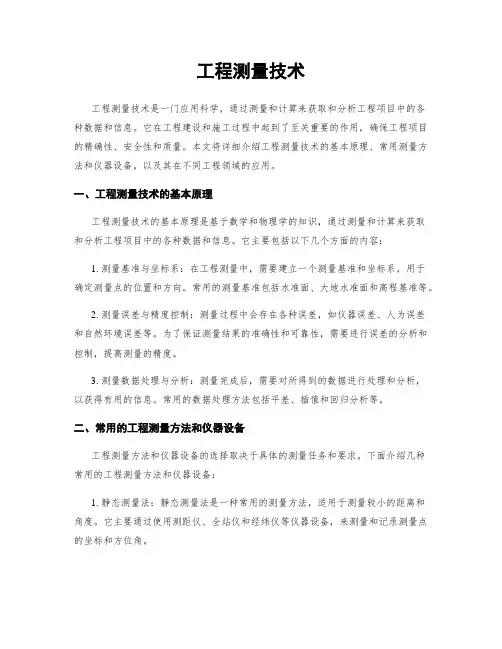

工程测量技术工程测量技术是一门应用科学,通过测量和计算来获取和分析工程项目中的各种数据和信息。
它在工程建设和施工过程中起到了至关重要的作用,确保工程项目的精确性、安全性和质量。
本文将详细介绍工程测量技术的基本原理、常用测量方法和仪器设备,以及其在不同工程领域的应用。
一、工程测量技术的基本原理工程测量技术的基本原理是基于数学和物理学的知识,通过测量和计算来获取和分析工程项目中的各种数据和信息。
它主要包括以下几个方面的内容:1. 测量基准与坐标系:在工程测量中,需要建立一个测量基准和坐标系,用于确定测量点的位置和方向。
常用的测量基准包括水准面、大地水准面和高程基准等。
2. 测量误差与精度控制:测量过程中会存在各种误差,如仪器误差、人为误差和自然环境误差等。
为了保证测量结果的准确性和可靠性,需要进行误差的分析和控制,提高测量的精度。
3. 测量数据处理与分析:测量完成后,需要对所得到的数据进行处理和分析,以获得有用的信息。
常用的数据处理方法包括平差、插值和回归分析等。
二、常用的工程测量方法和仪器设备工程测量方法和仪器设备的选择取决于具体的测量任务和要求。
下面介绍几种常用的工程测量方法和仪器设备:1. 静态测量法:静态测量法是一种常用的测量方法,适用于测量较小的距离和角度。
它主要通过使用测距仪、全站仪和经纬仪等仪器设备,来测量和记录测量点的坐标和方位角。
2. 动态测量法:动态测量法适用于测量较大的距离和角度,如测量地球表面的形状和曲率等。
它主要通过使用激光测距仪、雷达测距仪和卫星定位系统等仪器设备,来实时测量和记录测量点的位置和高程。
3. 影像测量法:影像测量法是一种基于数字影像的测量方法,适用于测量大面积和复杂地形的工程项目。
它主要通过使用航空摄影仪、遥感卫星和无人机等设备,来获取高分辨率的影像数据,并通过图像处理和解译来提取和分析有关的测量信息。
4. 激光扫描测量法:激光扫描测量法是一种高精度的测量方法,适用于测量复杂的地形和建筑物等。
第一节常用仪器及其操作方法1.水准仪及其操作常用的水准仪为DS3型微倾式水准仪(见图1)。
水准仪可以提供一条水平视线,通过观测水准尺读数,测算两点间的高差。
其基本操作程序为:安置仪器、粗略整平、瞄准水准尺、精确整平和读数。
图1 DS3型微倾水准仪(1)、安置仪器①.在测站上松开三脚架架腿的固定螺旋,按需要的高度调整架腿长度,再拧紧固定螺旋,张开三脚架将架腿踩实,并使三脚架架头大致水平。
②.从仪器箱中取出水准仪,用连接螺旋将水准仪固定在三脚架架头上。
(2)、粗略整平通过调节脚螺旋使圆水准器气泡居中。
具体操作步骤如下。
①.如图2所示,用两手按箭头所指的相对方向转动脚螺旋1和2,使气泡沿着1、2连线方图2 粗略整平向由a移至b。
②.用左手按箭头所指方向转动脚螺旋3,使气泡由b移至中心。
整平时,气泡移动的方向与左手大拇指旋转脚螺旋时的移动方向一致,与右手大拇指旋转脚螺旋时的移动方向相反。
(3)、瞄准水准尺①.目镜调焦松开制动螺旋,将望远镜转向明亮的背景,转动目镜对光螺旋,使十字丝成像清晰。
②.初步瞄准通过望远镜筒上方的照门和准星瞄准水准尺,旋紧制动螺旋。
③.物镜调焦转动物镜对光螺旋,使水准尺的成像清晰。
④.精确瞄准转动微动螺旋,使十字丝的竖丝瞄准水准尺边缘或中央,如图3所示。
图3 精确瞄准⑤.消除视差眼睛在目镜端上下移动,有时可看见十字丝的中丝与水准尺影像之间相对移动,这种现象叫视差。
产生视差的原因是水准尺的尺像与十字丝平面不重合。
视差的存在将影响读数的正确性,应予消除。
消除视差的方法是仔细地转动物镜对光螺旋,直至尺像与十字丝平面重合。
(4)、精确整平精确整平简称精平。
眼睛观察水准气泡观察窗内的气泡影像,用右手缓慢地转动微倾螺旋,使气图4 精确整平泡两端的影像严密吻合。
此时视线即为水平视线。
微倾螺旋的转动方向与左侧半气泡影像的移动方向一致,如图4所示。
(5)、读数符合水准器气泡居中后,应立即用十字丝中丝在水准尺上读数。
水准仪认识及基本操作实验学时:2学时实验类型:验证实验要求:必做一、实验目的(一)认识水准仪构造、各个部件的名称和作用。
(二)掌握使用水准仪进行地面上两点间高差的测量的方法。
二、实验内容(一)水准仪构造的认识。
(二)地面上两点间高差的测量。
三、实验原理、方法和手段(一)原理1、水准仪构造原理。
2、水准测量原理—利用水准仪提供的水平视线,读取竖立于两点上水准尺的读数,来测定两点间的高差,再根据已知点的高程计算待定点的高程。
(二)方法和手段1、方法采用“连续水准测量”的方法,即从一个已知高程的水准点出发,利用一台水准仪和两把水准尺读出两点高差,从而计算出待测点的高程。
2、手段利用仪器测量、老师现场指导、学生动手训练。
四、实验组织运行要求(一)实验要求1、以学生自主训练为主的开放模式组织教学。
以专业为对象,班级为单位分小组进行实验,由学院统一安排。
2、实验开始前,以小组为单位到测量实验室领取仪器和工具,并做好仪器使用登记工作。
领到仪器后,到指定实验地点集中,待实验指导教师作全面讲解后,方可开始实验。
3、对实验规定的各项内容,小组内每人均应轮流操作。
实验结束后,实验报告应独立完成。
4、实验应在规定时间内进行,不得无故缺席、迟到或早退;实验应在指定地点进行,不得擅自变更地点。
5、必须遵守本实验指导书所列的“测量仪器工具的借用规则”或“测量记录与计算的规则”。
6、应认真听取教师的指导,实验的具体操作应按实验指导书的要求、步骤进行。
7、实验中出现仪器故障、工具损坏和丢失等情况时,必须及时向指导教师报告,不可随意自行处理。
8、实验结束时,应把观测记录交实验指导教师审阅,经教师认可后方可收拾和清理仪器、工具。
最后,将仪器、工具归还实验室。
(二)测量仪器借用规则测量仪器精密、贵重,对测量仪器的正确使用、精心爱护和科学保养,是测量工作人员必须具备的素质和应该掌握的技能,也是保证测量成果质量、提高工作效率和延长仪器使用寿命的必要条件。
工程测量仪器使用方法一、引言工程测量仪器是现代工程建设中必不可少的工具,它能够准确地测量和记录地面和结构的各种参数,为工程设计和施工提供重要的依据。
本文将介绍几种常见的工程测量仪器的使用方法,包括全站仪、水准仪和测距仪。
二、全站仪的使用方法全站仪是一种集光学、电子、计算机技术于一体的高精度测量仪器。
使用全站仪进行测量时,首先需要设置测站,将仪器放置在测点上,并进行仪器的校准。
然后,通过观测目标点,仪器会自动测量出目标点的水平角、垂直角和斜距。
在使用全站仪时,需要注意保持仪器的稳定和水平,避免观测误差的产生。
此外,还需根据实际情况选择合适的测量方法和仪器参数,以保证测量的准确性。
三、水准仪的使用方法水准仪是一种用来测量地面高程差的仪器。
使用水准仪时,首先需要选择合适的基准点,即已知高程的点。
然后,在基准点上放置水准仪,并进行仪器的调平和校准。
接下来,通过观测目标点的水平线位置,可以测量出目标点相对于基准点的高程差。
在使用水准仪时,需要注意保持仪器的稳定和水平,避免观测误差的产生。
此外,还需根据实际情况选择合适的测量方法和仪器参数,以保证测量的准确性。
四、测距仪的使用方法测距仪是一种用来测量两点之间距离的仪器。
使用测距仪时,首先需要设置测站,将仪器放置在测点上,并进行仪器的校准。
然后,通过观测目标点,仪器会自动测量出目标点与测站之间的距离。
在使用测距仪时,需要注意保持仪器的稳定和水平,避免观测误差的产生。
此外,还需根据实际情况选择合适的测量方法和仪器参数,以保证测量的准确性。
五、注意事项在使用工程测量仪器时,需要注意以下几点:1. 确保仪器的准确性和稳定性,定期进行校准和维护。
2. 根据实际情况选择合适的测量方法和仪器参数,以保证测量的准确性。
3. 在测量过程中,保持仪器的稳定和水平,避免观测误差的产生。
4. 在野外测量时,要注意环境因素对测量结果的影响,如风速、温度等。
5. 在进行测量数据处理时,要使用合适的软件和算法,确保结果的准确性和可靠性。
测绘技术中的导线测量和水准测量方法导线测量和水准测量是测绘技术中常用的方法,主要用于测量地表上的线形和高程信息。
本文将介绍导线测量和水准测量的原理、仪器设备以及应用领域。
一、导线测量导线测量是通过测量导线的长度和方位角来确定地面上的点位置。
在实际测量中,通常会使用全站仪或经纬仪等设备来测量导线的长度和方位角。
导线测量的原理是利用测量仪器上的棱镜和自动跟踪系统,通过测量仪器自身的旋转角度和观测目标点的坐标,计算出目标点的空间坐标。
导线测量主要应用于大地测量和工程测量中。
在大地测量中,导线测量可以用于建立起地面控制点的空间坐标系统,为后续的测量工作提供基准。
在工程测量中,导线测量可以用于确定建筑物和工程构筑物的位置和方位,保证工程的准确性和稳定性。
二、水准测量水准测量是通过测量水准仪在不同点上的读数来确定地面上的点的高程。
在实际测量中,通常会使用自动水准仪或数字水准仪等设备来进行水准测量。
水准测量的原理是利用水准仪上的水平器和读数系统,通过测量水准仪的高度和目标点的读数,计算出目标点的高程。
水准测量主要应用于工程测量和建筑测量中。
在工程测量中,水准测量可以用于确定工程地面和施工高程,在工程建设过程中及时发现和解决高程偏差问题,保证工程的平整度和均衡度。
在建筑测量中,水准测量可以用于确定建筑物地基的高程,保证建筑物的稳定性和安全性。
三、测绘技术中的导线测量和水准测量方法的应用导线测量和水准测量在测绘技术中有着广泛的应用。
首先,在地理信息系统(GIS)中,导线测量和水准测量可以用于建立地理坐标系统和高程坐标系统,为地理数据的采集、处理和分析提供基准。
其次,在工程测量中,导线测量和水准测量可以用于确定道路、铁路和桥梁等工程建设的位置和高程,为工程建设提供数据支持。
另外,在城市规划和土地管理中,导线测量和水准测量可以用于测量和监测城市土地的地貌变化和水平变化,为城市规划和土地管理提供依据。
此外,导线测量和水准测量还可以用于测量海岸线和河流边界的位置和高程,为海岸线管理和河流管理提供数据支持。
工程测量的常用方法与工具工程测量是一项重要的技术,在各个领域中起着至关重要的作用。
它涉及到建筑、土木工程、道路建设等各个方面,对于保证工程质量和实现设计要求至关重要。
在进行工程测量时,人们常常使用不同的方法和工具,本文将介绍一些常用的工程测量方法和工具。
首先,我们来谈谈仪器测量。
测量仪器是工程测量中最基本也是最常用的工具之一。
在测量中,往往需要使用各种仪器来测量长度、角度、高度等参数。
例如,全站仪是一种常用的测量仪器,可以实现高度、角度和距离等多种测量功能。
另外,还有经纬仪、水准仪、影像测量仪等也是常用的测量工具。
其次,我们来介绍一下传统的测量方法。
其中最常见的就是三角测量法。
三角测量法是一种基于三角形相似的原理进行测量的方法。
它利用测量目标与目标之间的夹角和距离关系来确定目标的位置和形状。
此外,还有交会测量法、封闭路线测量法等也是常用的传统测量方法。
除了传统的测量方法,现代技术也为工程测量带来了许多创新方法。
例如,全球卫星导航系统(GNSS)在工程测量中的应用日益广泛。
利用GNSS系统可以实现精确的位置实时定位,大大提高了测量的准确性和效率。
此外,激光测距仪、无人机测量等新技术也逐渐应用于工程测量中。
除了测量方法和工具外,数据处理也是工程测量中不可或缺的一环。
测量仪器所采集到的数据需要进行处理和分析,以得出准确的测量结果。
数据处理可以利用计算机软件来完成。
例如,常用的测量数据处理软件有AutoCAD、Revit、ArcGIS 等。
这些软件可以帮助工程师对测量数据进行绘图、分析和模拟,大大提高了工作效率和准确性。
除了以上提到的方法和工具之外,实地勘测也是工程测量中不可或缺的过程。
在进行工程项目前,通常需要进行勘测工作,以了解地形、地貌和土地利用等情况,为工程设计提供基础数据。
实地勘测通常需要使用经纬仪、水准仪、测量车等工具和设备,并由专业的测量人员进行操作和记录。
总结起来,工程测量是一项复杂而重要的任务,需要使用各种测量方法和工具来实现目标。
工程测量技术工程测量技术是一项重要的工程技术领域,它涉及到各种工程项目的测量和定位。
在建设工程中,准确的测量和定位是确保工程质量和安全的关键步骤。
本文将详细介绍工程测量技术的标准格式,包括测量原理、测量仪器、测量方法和数据处理等方面。
一、测量原理工程测量技术主要依靠数学、物理和地理等学科的知识,通过测量仪器和方法来获取和处理测量数据。
测量原理包括测量基准、测量坐标系、测量误差和精度等方面。
在工程测量中,通常采用全站仪、经纬仪、水准仪等仪器进行测量。
二、测量仪器1. 全站仪:全站仪是一种综合性测量仪器,可以同时进行水平角、垂直角和斜距的测量。
它具有高精度、高速度和多功能的特点,广泛应用于各种工程测量中。
2. 经纬仪:经纬仪是一种用于测量地理位置和方位角的仪器。
它主要由经纬仪盘、望远镜和水平仪等组成,适合于大地测量和地形测量。
3. 水准仪:水准仪是一种用于测量高程差的仪器。
它通过测量水平线和目标点之间的垂直角来计算高程差,广泛应用于建造和道路工程中。
三、测量方法1. 三角测量法:三角测量法是一种基于三角形几何关系的测量方法。
通过测量三角形的边长和角度,可以计算出目标点的位置和高程。
2. 交会测量法:交会测量法是一种基于交会原理的测量方法。
通过测量目标点与两个已知点之间的角度和距离,可以计算出目标点的位置。
3. 水准测量法:水准测量法是一种基于水准线的测量方法。
通过测量目标点与已知高程点之间的高程差,可以计算出目标点的高程。
四、数据处理在工程测量中,测量数据的处理非常重要,可以通过计算和分析来提高测量结果的准确性和可靠性。
1. 数据平差:数据平差是一种通过最小二乘法对测量数据进行处理的方法。
它可以消除测量误差,提高测量结果的精度。
2. 数据过滤:数据过滤是一种通过排除异常值和误差数据来提高测量结果的方法。
可以使用统计学方法和专业软件进行数据过滤。
3. 数据可视化:数据可视化是一种通过图表和图象来展示测量结果的方法。
工程测量中的常用仪器与测量方法工程测量是工程建设的基础工作之一,它涉及到土地测量、建筑物测量、道路测量等多个领域。
在工程测量中,常用的仪器和测量方法起着至关重要的作用。
本文将介绍一些常见的仪器和测量方法,以及它们在实际工程中的应用。
一、全站仪全站仪是现代工程测量中最常用的测量仪器之一。
它可以实现角度测量、距离测量和高程测量等功能,具有测量精度高、操作简便等特点。
全站仪广泛应用于建筑、道路、桥梁、隧道等各类工程项目的测量中。
它可以快速准确地获取地面或建筑物的坐标、高程等数据,为工程设计和建设提供重要依据。
二、电子经纬仪电子经纬仪是用于测量地面水平方向上的角度和距离的仪器。
它通常由经纬仪和距离测量仪组成。
电子经纬仪可以快速测量地面上的水平角度,辅助全站仪进行测量。
它的优点是在较大的测量范围内能够保持较高的精度,适用于大面积地形的勘测和控制测量。
三、水准仪水准仪是用于测量地面高差的仪器。
它可以确定不同位置的高程差,为工程建设提供高程参考。
水准仪分为光学水准仪和电子水准仪两种类型。
光学水准仪适用于小范围的高程测量,而电子水准仪则可以在相对较大的范围内进行高程测量,并具有自动记录和计算高程差的功能。
四、全向位移传感器全向位移传感器可以用于测量结构的变形和挠度。
它能够精确地测量结构的位移、转角和挠度等参数,对于结构的安全性评估和监测非常重要。
在大型桥梁、高层建筑以及地铁等工程中,全向位移传感器可以实时监测结构的变形情况,预警潜在的结构问题,确保工程的安全性。
五、地理信息系统地理信息系统(GIS)是一种将地理空间数据与属性数据相结合的计算机技术。
它能够将地理位置和属性信息相结合,进行空间分析和决策支持。
在工程测量中,GIS可以对测量数据进行收集、处理、分析和展示,方便工程师进行设计和决策。
通过GIS,工程师可以更好地理解地理空间关系,提高工程设计的准确性和效率。
六、无人机测量随着无人机技术的快速发展,无人机在工程测量领域的应用越来越广泛。
工程测量的方法工程测量是指在工程建设过程中,利用测量技术和仪器设备,对地表、建筑物、构筑物等进行精确测量,获取各种空间位置和形状尺寸的数据,为工程设计、施工和管理提供准确的基础数据。
在工程测量中,常用的方法有平面测量、高程测量、角度测量等。
下面将详细介绍工程测量的方法。
首先,平面测量是工程测量中最基本的方法之一。
平面测量主要是利用测量仪器和设备,在水平面上进行测量,包括长度、面积、坐标等数据的测量。
常用的平面测量仪器有测距仪、全站仪、GPS定位仪等。
通过这些仪器的使用,可以对地表、建筑物等进行精确的平面位置测量,为工程设计和施工提供必要的数据支持。
其次,高程测量是工程测量中另一个重要的方法。
高程测量是指对地表、建筑物等的垂直位置进行测量,获取其高程数据。
常用的高程测量仪器有水准仪、高程仪等。
通过这些仪器的使用,可以对地表的高程进行精确测量,为工程设计和施工提供高程控制点和参考数据。
此外,角度测量也是工程测量中不可或缺的方法之一。
角度测量是指利用测角仪器和设备,对地表、建筑物等的方向和角度进行测量。
常用的角度测量仪器有经纬仪、全站仪等。
通过这些仪器的使用,可以对地表、建筑物的方向和角度进行精确测量,为工程设计和施工提供方向控制和参考数据。
总之,工程测量是工程建设过程中不可或缺的环节,其准确性和精度直接影响着工程质量和安全。
在实际工程中,需要根据具体的测量任务和要求,选择合适的测量方法和仪器设备,进行科学、准确的测量工作。
只有这样,才能为工程建设提供可靠的数据支持,确保工程质量和安全。
