实验5.6 用惠斯通电桥测量电阻1. 实验目的(1) 了解惠斯通电桥的结构，掌握惠斯通电桥的工作原理； (2) 掌握用滑线式惠斯通电桥测量电阻； (3) 掌握使用箱式直流单臂电桥测量电阻。
2. 实验仪器滑线式惠斯通电桥，QJ24型箱式直流单臂电桥，直流稳压电源，滑线变阻器(0～100Ω或0～200Ω)，ZX21型旋转式电阻箱，待测电阻三个，检流计。
3. 实验原理电阻是电路的基本元件之一，电阻的测量是基本的电学测量。
用伏安法测量电阻，虽然原理简单，但有系统误差。
在需要精确测量阻值时，必须用惠斯通电桥，惠斯通电桥适宜于测量中值电阻(1～106Ω)。
惠斯通电桥的原理如图5.6-l 所示。
标准电阻R 0、R 1、R 2和待测电阻R X 连成四边形，每一条边称为电桥的一个臂。
在对角A 和C 之间接电源E ，在对角B 和D 之间接检流计G 。
因此电桥由4个臂、电源和检流计三部分组成。
当开关K E 和K G 接通后，各条支路中均有电流通过，检流计支路起了沟通ABC 和ADC 两条支路的作用，好象一座“桥”一样，故称为“电桥”。
适当调节R 0、R 1和R 2的大小，可以使桥上没有电流通过，即通过检流计的电流I G = 0，这时，B 、D 两点的电势相等。
电桥的这种状态称为平衡状态。
这时A 、B 之间的电势差等于A 、D 之间的电势差，B 、C 之间的电势差等于D 、C 之间的电势差。
设ABC 支路和ADC 支路中的电流分别为I 1和I 2，由欧姆定律得 I 1 R X = I 2 R 1 I 1 R 0 = I 2 R 2两式相除，得102X R RR R = (1) (1)式称为电桥的平衡条件。
由(1)式得 102X R R R R =(2) 即待测电阻R X 等于R 1 / R 2与R 0的乘积。
通常将R 1 / R 2称为比率臂，将R 0称为比较臂。
4. 仪器简介教学用惠斯通电桥一般有两种型式：滑线式和箱式。
实验五 惠斯通电桥测电阻【实验目的】一、掌握惠斯通电桥测电阻的原理和方法。
二、理解电桥灵敏度概念，学会选取合适的灵敏度。
三、培养桥式电路的接线能力，掌握箱式电桥的使用方法。
【实验原理】电桥是一种用比较法进行测量的仪器，它在电测技术中有着极为广泛的应用，不仅能测量多种电学量，如电阻、电感、电容、互感、频率及电介质、磁介质的特性，而且配合适当的传感器，还能用来测量某些非电学量，如温度、湿度、压强、微小形变等。
在一些工业自动控制装置中，也用到电桥电路。
电桥应用之所以这样广泛，其原因在于它具有很高的灵敏度和准确度。
通常，电桥分直流电桥和交流电桥两大类。
本实验所用的单臂电桥称为惠斯通电桥，主要用于测量1 Ω~ 106Ω范围内的中值电阻。
与伏安法测电阻比较，电桥法测电阻的灵敏度和准确度都有很大的提高。
一、电桥工作原理惠斯通电桥由电源、桥臂、桥路三部分组成，其原理如图5.1所示，未知电阻R X 与另外三个已知电阻R 1、R 2、R 3构成了电桥的四个桥臂，电桥的一个对角线AC 上接直流电源E ，而另一对角线BD 即桥路接检流计G 。
改变R 1、R 2、R 3的阻值，可以改变B 、D 两点之间的电位差，当R 1、R 2、R 3的阻值被调节成某一组合时，可以使B 、D 之间的电位差为零，此时电流计无电流流过，指针准确地指在零位，电桥处于平衡状态，于是有2211I R I R = 231I R I R X =两式相比，可得321R R RR X = (5.1)可见，电桥是用比较法测量电阻的仪器。
接通电源以后，调节R 1、R 2、R 3，使检流计指针偏转减小，最后精确指零。
此过程实际上是将R 3和R X 进行比较，一旦电桥平衡，就可以利用上式求出待测电阻R X 。
在直流电桥中，电阻R 1、R 2的比值按10的整数次方变化，通常称为电桥的倍率。
二、电桥灵敏度电桥是否达到平衡是根据灵敏电流计的指针有无偏转来判断的。
电桥平衡后，如果比较臂电阻R 3改变了∆R ，电桥将失去平衡，此时若流经电流计的电流太小或者电流计的灵敏度不高，人的眼睛察觉不出指针的移动，会认为电桥仍然是平衡的，从而带来测量误差。
实验三用惠斯通电桥测电阻【实验目的】1.掌握惠斯通电桥测电阻的原理和方法；2.理解电桥灵敏度的概念；3.研究惠斯通电桥测量灵敏度。
【实验原理】1．惠斯通电桥测电阻原理惠斯通电桥的原理图如图3-1所示，它由比例臂电阻R1、R2和调节臂电阻R以及待测电阻R X用导线连成的封闭四边形ABCDA组成，在对角线AC两端接电源，在对角线BD两端接灵敏度较高的检流计。
通常将BD端称为桥路，四个电阻R1、R2、R和R X称为桥臂。
若适当调节R1、R2或R阻值，使桥路两端的电位相等，即检流计示值为零，这时称为电桥平衡。
图3-1 惠斯通电桥的原理图电桥平衡时（V=0），得到：U AB=U AD，U BC=U DC即I1R1=I2R2，I X R X=I R R（1）同时有I1=I X，I2=I R（2）由式（1）、（2）得到R X=R(R1R2⁄)（3）当知道R 1R 2⁄的比值及电阻R 的数值后，由式（3）可算出R X 。
R1R 2⁄称为比率系数或倍率，R 称为比较臂。
式（3）称为电桥平衡条件。
惠斯通电桥适用于测量中值电阻（1Ω~1MΩ）。
2．惠斯通电桥灵敏度当BD 端接毫伏表，毫伏表显示为零时认为电桥平衡，但现实的问题是毫伏表的灵敏度是有限的，毫伏表所示电压为零不等于实际电压一定为零。
同样的道理，R X =R (R 1R 2⁄)为电桥平衡条件，由于毫伏表的灵敏度所限，R X （或R 1、R 2、R ）有一定的偏差时毫伏表仍可能指示电桥平衡。
当电桥平衡时，保持3个桥臂电阻不变，1个电阻改变（假设R X 、R 1、R 2不变，R 改变ΔR ），则电桥输出电压偏离平衡为ΔU 0，电桥输出电压对桥臂电阻的相对变化反应灵敏度（简称电桥相对灵敏度）S 为：S =ΔU 0ΔR R ×100%与电桥灵敏度相关的物理量有：电源电压U AC 、桥臂电阻R 1+R 2+R +R X 、桥臂电阻分配比例R R 2⁄、检测仪表的灵敏度和内阻R V 。
使用惠斯通电桥进行电阻测量的教程电阻是电学基础中的重要参数，它在各个电路中起着至关重要的作用。
为了准确测量电阻值，并确保电路正常运行，我们可以采用惠斯通电桥进行电阻测量。
本文将介绍使用惠斯通电桥进行电阻测量的具体步骤和注意事项。
一、什么是惠斯通电桥惠斯通电桥是一种常用的电阻测量仪器，它由四个电阻、一个电源和一个测量指示器组成。
通过调整电桥四个电阻的比例关系，可以平衡电桥，使得测量指示器的示数为零。
在这种状态下，我们可以根据电桥四个电阻的知识以及欧姆定律来计算待测电阻的值。
二、电桥测量电阻的基本原理在了解使用惠斯通电桥进行电阻测量之前，我们需要知道一些基本原理。
电桥平衡的条件是桥臂四个电阻的关系满足：R1/R2 = R3/R4其中，R1和R2是已知电阻（一般称为标准电阻），R3是待测电阻，R4是另一个已知电阻。
当平衡条件满足时，电桥两侧电压相等，测量指示器示数为零。
当电桥平衡时，我们可以根据电桥电压平衡条件推导出待测电阻的计算公式：R3 = (R1/R2) * R4三、使用惠斯通电桥测量电阻的步骤1. 连接电路首先，将电桥的四个电阻连接好。
其中，R1和R2是已知电阻，R3是待测电阻，R4是另一个已知电阻。
将电源连接至电桥的电源端，将测量指示器连接至电桥的检测端。
2. 调节电桥将电源开关打开，调节变阻器或开关，使测量指示器示数为零。
在调节过程中，要求稳定且缓慢，避免过快过慢导致误差。
3. 记录测量结果记录调节后电桥中各个电阻的阻值，包括已知电阻R1、R2和R4的阻值。
4. 计算待测电阻根据电桥电压平衡条件和计算公式，计算待测电阻R3的阻值。
将已知电阻的阻值代入公式，计算出待测电阻的准确值。
四、使用惠斯通电桥测量电阻的注意事项1. 保持稳定在调节电桥平衡时，需要保持手稳定，避免干扰造成测量误差。
2. 注意测量范围根据电桥的参数和测量要求，选择合适的电阻范围进行测量。
避免测量范围超出电桥的可靠范围，导致测量不准确。
惠斯通电桥测电阻值实验目的1．掌握惠斯通电桥的原理，并通过它初步了解一般桥式线路的特点。
2．学会使用惠斯通电桥测量电阻。
实验仪器电阻箱，检流计，滑线变阻器，直流稳压电源等。
实验原理前面我们介绍的伏安法测量电阻，其精度不够高。
这一方面是由于线路本身存在缺点，另一方面是由于电压表和电流表本身的精度有限。
所以，为了精确测量电阻，必须对测量线路加以改进。
惠斯通电桥（也称单臂电桥）的电路如图1所示，四个电阻R 1、R 2、R b 、R X 组成一个四边形的回路，每一边称作电桥的“桥臂”，在一对对角AD 之间接入电源，而在另一对角BC 之间接入检流计，构成所谓“桥路”。
所谓“桥”本身的意思就是指这条对角线BC 而言。
它的作用就是把“桥”的两端点联系起来，从而将这两点的电位直接进行比较。
B 、C 两点的电位相等时称作电桥平衡。
反之，称作电桥不平衡。
检流计是为了检查电桥是否平衡而设的，平衡时检流计无电流通过。
用于指示电桥平衡的仪器，除了检流计外，还有其它仪表，它们称为“示零器”。
当电桥平衡时，B 和C 两点的电位相等，故有AC AB V V = CD BD V V = （1） 由于平衡时0=g I ，所以B 、C 间相当于断路，故有21I I = b X I I = （2） 所以 11R I R I X X = 22R I R I b b =可得 X b R R R R 21= （3） 或 b X R R R R 21= （4）这个关系式是由“电桥平衡”推出的结论。
反之，也可以由这个关系式推证出“电桥平衡”来。
因此（3）式称为电桥平衡条件。
如果在四个电阻中的三个电阻值是已知的，即可利用（3）式求出另一个电阻的阻值。
这就是应用惠斯通电桥测量电阻的原理。
上述用惠斯通电桥测量电阻的方法，也体现了一般桥式线路的特点，现在重点说明它的几个主要优点：（1）平衡电桥采用了示零法——根据示零器的“零”或“非零”的指标，即可判断电桥是否平衡而不涉及数值的大小。
惠斯通电桥测电阻电阻在电路中的作用：利用著名的欧姆定律可以利用电阻控制电路中的电压、电流。
电阻是导体的一种基本性质，与导体的尺寸、材料和温度有关。
一、教学目的（1） 理解并掌握惠斯通电桥测量电阻的原理和方法（2） 学会自搭惠斯通电桥测量中低阻值的电阻，学习交换桥臂减小系统误差 重难点：正确连接测量电路；交换桥臂减少系统误差来源 二、实验仪器电阻箱 3个 不同阻值的待测电阻 2个 滑线变阻器 1个 稳压电源 1台 检流计 电键 1个 三、实验原理测量电阻可用伏安法，通过测量电阻两端的电压U 和通过电阻的电流I ，无论电流表内接还是外接，都无法同时测量得到两端的电压和通过的电流，也就是无法准确测量电阻的阻值。
于是人们开始设计了各式各样的电流来测量电阻。
这里介绍惠斯通直流电桥测量电阻的方法。
当闭合K 、K G ，调节电阻R 3可改变AB 这条支流的电流方向和大小，当调节电阻R 3为某一阻值的时候，U A ＝U B ，则检流计G 中无电流流过，指针指向刻度盘中的中央位置“0”刻度线。
312R R R R x= 上式整理就可写成： 312R R R R x =――――――――――（1）因此，把电桥中R 1、R 2所在支路成为比例臂，把R 3所在桥臂称作比较臂。
这样，测出电阻R 1、R 2、R 3，就可以通过上式测得R x 。
由此可知，测量误差起决于电阻R 1、R 2、R 3的精度有多高，为了消除由比例臂的系统误差，我们可以将比较臂和待测臂交换一下，再次调节比较臂的电阻使得检流计的指针指向“0”刻度，于是有：'='321R R R R x――――――――（2） 则待测电阻阻值R x ：'=33R R R x稳压电源的电压和桥路中滑线变阻器的阻值都会影响电桥的灵敏度，为了有个合适的灵敏度，稳压电源的电压不能太低，测量时要将滑线变阻器置于最小阻值。
对于光电专业拟增加应用万用表排除电路故障。

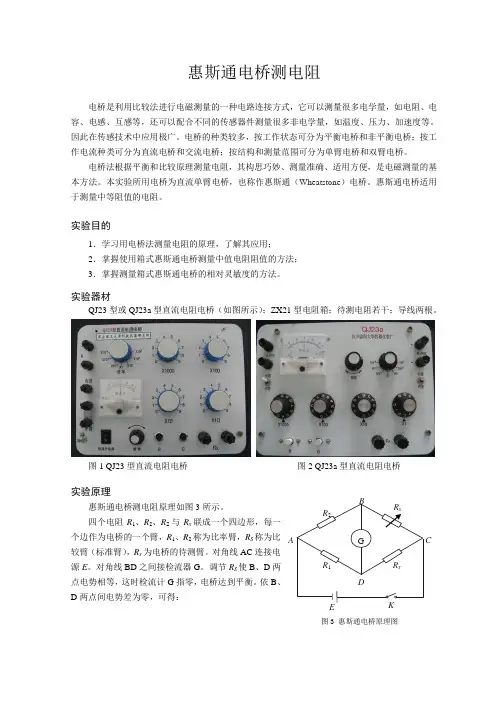

惠斯通电桥测电阻电桥是利用比较法进行电磁测量的一种电路连接方式，它可以测量很多电学量，如电阻、电容、电感、互感等，还可以配合不同的传感器件测量很多非电学量，如温度、压力、加速度等。
因此在传感技术中应用极广。
电桥的种类较多，按工作状态可分为平衡电桥和非平衡电桥；按工作电流种类可分为直流电桥和交流电桥；按结构和测量范围可分为单臂电桥和双臂电桥。
电桥法根据平衡和比较原理测量电阻，其构思巧妙、测量准确、适用方便，是电磁测量的基本方法。
本实验所用电桥为直流单臂电桥，也称作惠斯通（Wheatstone）电桥。
惠斯通电桥适用于测量中等阻值的电阻。
实验目的1．学习用电桥法测量电阻的原理，了解其应用；2．掌握使用箱式惠斯通电桥测量中值电阻阻值的方法；3．掌握测量箱式惠斯通电桥的相对灵敏度的方法。
实验器材QJ23型或QJ23a型直流电阻电桥（如图所示）；ZX21型电阻箱；待测电阻若干；导线两根。
图1 QJ23型直流电阻电桥图2 QJ23a型直流电阻电桥实验原理惠斯通电桥测电阻原理如图3所示。
个边作为电桥的一个臂，R1、R2称为比率臂，R S称为比C 较臂（标准臂），R x为电桥的待测臂。
对角线AC连接电源E。
对角线BD之间接检流器G。
调节R S使B、D两点电势相等，这时检流计G指零，电桥达到平衡。
依B、D两点间电势差为零，可得：12x s R R R R其中R 1/R 2称为比率臂的倍率。
若比率臂的倍率与比较臂值R s 均为已知，则可算出R x 的值。
电桥平衡后检流计指针指零；若桥路中电阻值发生改变，如R x 的改变量为△R x ，则电桥失去平衡，检流计指针发生偏转，偏转格数为△n 。
我们将由于R x 的改变而引起检流计G 指针的偏转所引起的△n 与R x 的相对改变量△R x /R x 的比值称为电桥相对灵敏度S ，即：S =△n /(△R x /R x )实验内容1．用箱式惠斯通电桥测量待测电阻R x 1、R x 3的阻值，保证测量结果有四位有效字，给出测量结果；2．测量箱式惠斯通电桥在R x 取2000Ω时的相对灵敏度，表达结果。

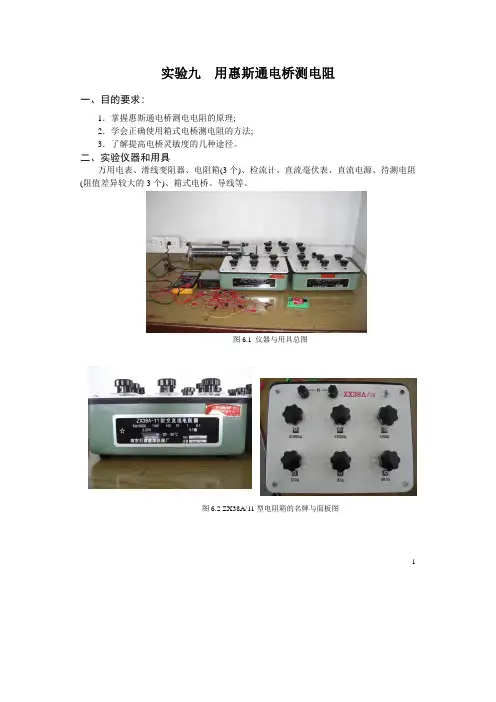

实验九 用惠斯通电桥测电阻一、目的要求:1．掌握惠斯通电桥测电电阻的原理;2．学会正确使用箱式电桥测电阻的方法;3．了解提高电桥灵敏度的几种途径。
二、实验仪器和用具万用电表、滑线变阻器、电阻箱(3个)、检流计、直流毫伏表、直流电源、待测电阻(阻值差异较大的3个)、箱式电桥、导线等。
图6.1 仪器与用具总图图6.2 ZX38A/11型电阻箱的名牌与面板图1图6.3 TH2330 型直流毫伏表与数字万用表三、实验原理惠斯通电桥的原理如图 3.4所示，当电桥平衡时，有2x R R =4R R R =321 （3.1） R 2、R 3与R 4采用可变的标准电阻，调节R 2、R 3、R 4，使电桥平衡，即U b = U d （I g = 0）,可求出R x 的大小。
四、实验方案的设计1．参照图3.4用三个电阻箱和检流计（或直流毫伏表）组成一电桥；2. 先用万用表粗测R X 阻值；3. R E 取最大值，R 2 = R 3 = 500Ω。
R 4 = R X ；按下电键K E 和K G ,观察检流计指针偏转方向和大小,改变R 4再观察,根据观察的情况正确调整R 4。
直至检流计指针无偏转。
逐渐减小R G 及R E 值再调R 4。
其次,将R 2和R 3交换后再测(换臂测量)。
图3.4惠斯通电桥原理图 当R X 大于R 4的最大值时,则取R 2/R 3 = 10或100去测量,当测得的R 4的有效位数不足时,可以取R 2/R 3 = 0.1或0.01。
2．测量电桥的相对灵敏度3．（选作）参照下列要求进行探索并记录结果:(1) R G 和R E 取最小和最大时的差别。
(2) R 2、R 3取5000Ω或50Ω时的情况。
(3) 对调检流计和电源的位置时的情况。
4．使用箱式电桥测电阻箱式电桥的原理和使用方法见附录，主要阅读（4）、（5）两个内容。
用箱式电桥测量标称值相同的商品电阻的阻值，数量不少于15个，记录数据，求出其平均值及标准偏差，检查是否有废品。
实验五惠斯通电桥测电阻实验五惠斯通电桥测电阻实验五：用惠斯通电桥测量电阻实验目的1.掌握惠斯通电桥测量电阻的原理；2．学会测量电桥灵敏度的方法，并了解提高电桥灵敏度的途径。
实验仪器电阻箱三只，自组惠思登电桥实验板，直流电源，检流计。
实验原理“电桥”是很重要的电磁学基本测量仪器之一。
它主要用来测量电阻器的阻值、线圈的电感量和电容器的电容及其损耗。
为了适应不同的测量目的，设计了各种不同功能的电桥。
最简单的是惠斯通电桥，它用于精确测量中等电阻（几十欧姆到几十万欧姆）的电阻。
此外，还有一个测量低电阻（小于几欧姆）的双臂电桥，即开尔文双桥；测量线圈电感的电感电桥；测量电容器电容的电容电桥；还有交流电桥可以测量电感和电容及其损耗。
虽然各种电桥的对象和结构不同，但基本原理和思想大致相同。
因此，掌握和掌握惠斯通电桥原理，不仅为正确使用单臂电桥奠定了基础，而且为其他桥梁的原理和应用方法的分析奠定了基础。
惠斯登电桥的原理如图5－1所示。
图中ab、bc、cd和da四条支路图5-1惠斯通大桥示意图分别由电阻r1（rx）、r2、r3和r4组成，称为电桥的四条桥臂。
通常，桥臂ab接待测电阻rx，其余各臂都是可调节的标准电阻。
在bd两对角间连接检流计、开关和限流电阻rg。
在ac两对角间连接电源、开关和限流电阻一re。
当接通电键ke和kg后，各支路中均有电流流通，检流计支路起了沟通abc和adc两条支路的作用，可直接比较bd两点的电势，电桥之名由此而来。
适当调整各臂的电阻值，可以使流过检流计的电流为零，即ig＝0。
这时称电桥达到了平衡。
平衡时b、d两点的电势相等。
根据分压器原理可知ubc？uacr2r1？r2r3r3？r4r3r2＝r1？r2r3？r4（5-1）udc?uac(5?2)平衡时，UBC？UDC是经过排序和简化后得到的r1＝r2r4＝rxr3(5?3)从公式（5-3）可以看出：待测电阻Rx等于R2/R3和R4的乘积。
用惠斯通电桥测电阻_实验报告实验名称：用惠斯通电桥测电阻实验目的：1.了解惠斯通电桥的工作原理；2.掌握用惠斯通电桥测量电阻的方法；3.通过实验验证电阻的测量结果。
实验器材：1.惠斯通电桥2.电阻箱3.能量电池4.电流表5.电压表6.手动调节器7.实验导线实验原理：惠斯通电桥是一种测量电阻的电路，其基本原理是通过调节电桥中的电阻，使得电桥平衡，即两侧空穴的电位差为零。
在电桥平衡状态下，根据桥路中的电阻关系可以计算出待测电阻的值。
根据惠斯通电桥的平衡条件，可得到以下公式：R1/R2=Rx/R3实验步骤：1.将电阻箱的接线端与惠斯通电桥的ABCD四个接线端相连，将能量电池的正极与A点相连，负极与D点相连。
2.打开电桥上的开关，调整手动调节器使电桥平衡。
3.读取电流表和电压表上的数值，记录下来。
4.根据电流表和电压表的读数计算所测电阻的大小。
实验数据：已知R1=100Ω，R2=200Ω，R3=300Ω测得电流表读数I=0.5A，电压表读数U=1.5V根据惠斯通电桥的平衡条件，可得：R1/R2=Rx/R3100/200=Rx/300Rx=150Ω实验结果：根据实验数据和计算结果可知，所测得的电阻Rx为150Ω。
实验讨论与分析：在实验中，通过调节电桥中的电阻，使得电桥平衡，即使两侧的电位差为零。
通过读取电流表和电压表的数值，可以计算出待测电阻的大小。
实验结果与计算结果相符，验证了电桥测量电阻的有效性。
然而，在实际操作中可能会存在误差。
例如，电桥的灵敏度可能不够高，导致测量结果不够准确。
此外，电路的接线、电阻箱的调节等也可能产生误差。
为提高测量的准确性，可以多次测量求平均值，或者采用更精密的仪器。
实验总结：通过本次实验，我们了解了惠斯通电桥的工作原理，并学会了用惠斯通电桥测量电阻的方法。
实验结果与计算结果相符，说明惠斯通电桥在测量电阻方面具有一定的准确性和可靠性。
在实际应用中，惠斯通电桥常用于精密测量电路中，为电路设计和维护提供了有力的工具。
用惠斯登电桥测电阻桥式电路是最常见的电路，由桥式电路制成的电桥，是一各种精密的电学测量仪器，可用来测量电阻、电容、电感和电平等电学量。
并能通过转换测量，测出其它非电学量，如温度压力、频率、真空度等。
电桥是一种用比较法测量的仪量，即将未知量跟已知量相比较进行测量，它具有较高的灵敏度和准确度，在自动控制和瞬息万变动检测中得到广泛的应用。
根据用途不同，电桥有多种类型，其性能构造各有特点。
在各种电桥中，惠斯登电桥是其中最基本的一种。
它通常用来准确测量10—610Ω 的中值电阻，惠斯登电桥又称直流单臂电桥。
【实验目的】1．了解桥式电路的基本结构及测电阻的原理2．掌握桥式电路的连接和调节电桥平衡的方法3．学会用自组电桥和箱式电桥测电阻【实验仪器】QJ ―23型箱式电桥，指针式检流计，ZX21型旋转式电阻箱，滑线变阻器，自制比例电阻盒，待测电阻盒，带保护电阻的单刀开关，单刀开关。
【实验原理】如果将待测电阻Rx 与标准电阻S R 并联到电源上，如图（1）所示，则有：S B x D R I R I =，即D S B X I R I R =如果两支路的电流D I 、B I 和标准电阻的阻值S R 已知，则可求出X R 。
这是从数学表达形式上看。
如果从物理实验方面看，要用上式求X R 。
还必须解决两个问题：一是D I 、B I 怎样测？若用电流表测则不可避免地存在误差；二是公式是通过并联条件，即相比较的两电阻X R 、S R 两端的电压相同而得到的。
怎样确保这个条件？惠斯登1843年发明的电桥解决了以上两个问题。
他在AB 和AD 之间用标准电阻21R R 代替D B I I 。
在BD 之间用灵敏电流计确定两点等电势。
这样由图（1）改为图（2）的惠斯登电桥(又称单电桥)。
由于检流计在BD 支路像“桥”一样架于BD 之间。
故称为电桥。
1R 、2R 、S R 、X R 称为四个桥臂。
称1R 2R 为比例臂。
S R 为比较臂。
实验二、用惠斯通电桥测电阻
一、实验目的
本实验旨在使用惠斯通电桥来测量普通电阻的电阻值。
二、实验原理
惠斯通电桥原理如下图所示：
惠斯通电桥是一种非常常见的平衡电桥。
它由四个电阻组成，这四个电阻组成一个平
衡电路，R1、R2和R3表示可调电阻，Rx表示待测电阻。
该电路中，R1与R2构成一个分
压电路，将源电压V1均分到R1、R2上；R2与R3构成一个可调桥，其电流可任意调节至零；Rx两端的电压为V2，V2的电压大小由Rx的电阻值决定。
当V2≈V1时，Rx的电阻值可由电桥上的R1、R2和R3确定。
V2大于V1时，R3增加，Rx可计算。
V2小于V1时，R2减小，Rx可计算。
三、实验步骤
1.用多用通钳限制电源，限制值为0-10V，并以“OFF”为依据断开电源。
2.使用导线将电源连接到惠斯通电桥，调节电桥中的R1、R2、R3，以实现电桥的平衡。
3.将待测电阻K型插头连接到惠斯通电桥，并注意插头接地线的连接。
4.将操作面板上的表示电阻值的调节器设置为零。
5.逐渐调整操作面板上的表示电阻值的调节器，直到两个电流表上的指针对准零处。
四、实验实施过程
5.最后，通过操作面板上的表示电阻值的调节器，可以获得待测电阻的电阻值。
五、结论
通过本次实验，我们使用惠斯通电桥来测量普通电阻的电阻值，实验过程规范，步骤
清晰，结果准确，结论明确。
用半偏法和惠斯通电桥测电表内阻
实验目的
1．掌握惠斯通电桥的原理，并通过它初步了解一般桥式线路的特点。
2．学会使用惠斯通电桥测量电阻。
实验仪器
QJ23型电桥，电阻箱，检流计，滑线变阻器，直流稳压电源等。
实验原理
前面我们介绍的伏安法测量电阻，其精度不够高。
这一方面是由于线路本身存在缺点，另一方面是由于电压表和电流表本身的精度有限。
所以，为了精确测量电阻，必须对测量线路加以改进。
惠斯通电桥（也称单臂电桥）的电路如图1所示，四个电阻R 1、R 2、R b 、R X 组成一个四边形的回路，每一边称作电桥的“桥臂”，在一对对角AD 之间接入电源，而在另一对角BC 之间接入检流计，构成所谓“桥路”。
所谓“桥”本身的意思就是指这条对角线BC 而言。
它的作用就是把“桥”的两端点联系起来，从而将这两点的电位直接进行比较。
B 、C 两点的电位相等时称作电桥平衡。
反之，称作电桥不平衡。
检流计是为了检查电桥是否平衡而设的，平衡时检流计无电流通过。
用于指示电桥平衡的仪器，除了检流计外，还有其它仪表，它们称为“示零器”。
当电桥平衡时，B 和C 两点的电位相等，故有
AC AB V V = CD BD V V = （1） 由于平衡时0=g I ，所以B 、C 间相当于断路，故有
21I I = b X I I = （2） 所以 11R I R I X X = 22R I R I b b =
可得 X b R R R R 21= （3） 或 b X R R R R 2
1= （4）
这个关系式是由“电桥平衡”推出的结论。
反之，也可以由这个关系式推证出“电桥平衡”来。
因此（3）式称为电桥平衡条件。
如果在四个电阻中的三个电阻值是已知的，即可利用（3）式求出另一个电阻的阻值。
这就是应用惠斯通电桥测量电阻的原理。
上述用惠斯通电桥测量电阻的方法，也体现了一般桥式线路的特点，现在重点说明它的几个主要优点：
（1）平衡电桥采用了示零法——根据示零器的“零”或“非零”的指标，即可判断电桥是否平衡而不涉及数值的大小。
因此，只须示零器足够灵敏就可以使电桥达到很高灵敏度，从而为提高它的测量精度提供了条件。
（2）用平衡电桥测量电阻方法的实质是拿已知的电阻和未知的电阻进行
比较。
这种比较测量法简单而精确。
如果采用精确电阻作为桥臂，可以使测量的结果达到很高的精确度。
（3）由于平衡条件与电源电压无关，故可避免因电压不稳定而造成的误差。
仪器描述
箱式惠斯通电桥的基本特征是，在恒定比值R 1／R 2下，变动R b 的大小，使电桥达到平衡。
它的线路结构和滑线式电桥相似，它只是把各个仪表都装在木箱内，便于携带，因此叫箱式电桥，其形式多样。
现介绍QJ23型携带式直流单臂电桥。
图4－5－2为其面板布置图，右边四个电阻是比较臂R b ，左上角是比例臂R 1／R 2，共分七档，右下角两只接线柱是接待测电阻，左上角一对接线柱是外接电源用的。
左下角三只接线柱是用来接电流计的，当接线片把下面两接线柱相连时，是使用内部电流计，当接线片把上面两接线柱相连时，内部电流计被短路，然后在下面两接线柱间外接电流计。
中间下面两个按扭分别是电源开关（B ），电流计开关（G ），使用时要注意，测量时应先按B 后按G ， 断开时要先放开G 后放开B 。
电流计上的旋扭是调节指针零点的，叫做机械调零器。
实验内容
1．用自组电桥测量电阻
用电阻箱连成桥路如图3所示，接到桥臂的导线应该比较短，与图1不同之处在于增加了保护电阻R h 、开关K g 和K b ，开始操作时，电桥一般处在很不平衡的状态，为了防止过大的电流通过检流计，应将R h 拔至最大。
随着电桥逐步接近平衡，R h 也逐渐减小直至零。
为了保护检流计，开关的顺序应注意先合K b 、后合K g ，先断开K g 、后断开K b ，即电源K b 要先合后断。
在电桥接近平衡时，为了更好地判断检流计电流是否为零，应反复开合开关K g （跃接法）细心观察检流计指针是否有摆动。
测量几十、几百、几千欧姆的电阻各一个，分别取R 1/R 2=500Ω/500Ω及50Ω/500Ω。
每次更换R X 前均要注意：（1）增大R h ；（2）切断K g 。
2．用箱式电桥测量电阻 今用内接电源和内接检流计。
（1）将检流计指针调到零。
（2）接上被测电阻R X ，估计被测电阻近似值，然后将比例臂旋钮转动到适当倍率。
（3）轻而快地先后按B 、G （一触即离），同时观察检流计指针的偏转方向。
若指针向右（即正向）表示R b 值太小，需增加，若指针向左（即负向）表示R b 值太大，需减小。
这样几次调节R b ，直至检流计无偏转为止。
这时
R X ＝（比例臂读数）×（比较臂读数之和）欧
（4）重复上述步骤测量另外两个电阻。
3．测量计算电桥的灵敏度。
公式R X ＝R 1R b ／R 2是在电桥平衡的条件下推导出来的。
而电桥是否平衡，实验上是看检流计有无偏转来判断的。
当我们认为电桥已达到平衡时I g ＝0，而I g 不可能
绝对等于零，而仅是I g 小到无法用检流计检测而已。
例如，有一惠斯通电桥上的检流计偏转一
格所对应的电流大约为10－6安培，当通过它的电流为10－
7安培，指针偏转1／10格，我们是可
以察觉出来的，当通过它的电流小于10－
7安培时，指针的偏转小于1／10格，我们就很难察觉出来了。
为了定量地表示检流计不够灵敏带来的误差，可引入电桥灵敏度S i 的概念，它的定义是
X
X i
R R n S ∆∆= （5）
ΔR X 是当电桥平衡后把R X 改变一点的数量，而Δn 是因为R X 改变了ΔR X 电桥略失平衡引起的检流计偏转格数。
从误差来源看，只要仪器选择合适，用电桥测电阻可以达到很高的精度。
在测灵敏度时，由于R X 是不可变的，故可以用改变R b 的办法来代替。
计算表明
2
21
1R R n R R n R R n R R n S b
b X
X i
∆∆=∆∆=∆∆=∆∆=
可见，任意改变一臂测出的灵敏度，都是一样的。
用箱式电桥测量三个待测电阻的电桥灵敏度。
思考题
1．能否用惠斯通电桥测毫安表或伏特表的内阻？测量时要特别注意什么问题？ 2．电桥测电阻时，若比率臂的选择不好，对测量结果有何影响？
3．如果按图3连成电路，接通电源后，检流计指针始终向一边偏转、不偏转，试分析这两种情况下电路故障的原因。
