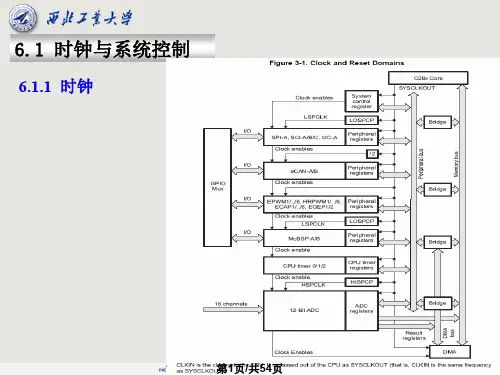

DSP5-F28335中断系统及定时器

DSP28035CPU定时器中断设置#include "DSP281x_Device.h"#include "DSP281x_Examples.h"//定时器中断服务程序声明interrupt void cpu_timer0_isr(void);void main(void){InitSysCtrl(); //初始化系统控制寄存器、PLL、看门狗和时种//Step 2. 初始化 GPIO//InitGpio(); //本例中没有使⽤，跳过//Step 3. 清除所有中断，初始化PIE中断向量表DINT; //关CPU中断InitPieCtrl(); //初始化PIE控制寄存器组到默认状态,这个⼦程序在DSP281x_PieCtrl.cIER = 0x0000; //禁⽌所有CPU中断IFR = 0x0000; //清除所有CPU中断标志位InitPieVectTable(); //初始化PIE中断向量表，这个⼦程序在DSP281x_PieVect.cEALLOW; //关保护PieVectTable.TINT0 = &cpu_timer0_isr; //中断向量指向中断服务程序EDIS; //开保护InitCpuTimers(); //初始化定时器寄存器组ConfigCpuTimer(&CpuTimer0, 100, 1000000);//配置CPU-Timer 0 中断周期为1s，100MHz CPU频率，可以根据频率改变实参StartCpuTimer0(); //启动定时器 0//Step 5. ⽤户代码，打开中断IER |= M_INT1; //使能第⼀组PIE中断PieCtrlRegs.PIEIER1.bit.INTx7 = 1; //使能第⼀组的中断7EINT; //使能全局中断ERTM; //使能DEBUG中断//Step 6. 空循环，等待中断for(;;);}//中断服务⼦程序interrupt void cpu_timer0_isr(void){CpuTimer0.InterruptCount++;//⽤户可以在此处添加⾃⼰的代码，以完成某些特定的功能PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;//响应这个中断，以便CPU继续接收第1组中断}。

TMS320F28335外部中断总结作者：Free 文章来源：Free 点击数：93 更新时间：2010-8-26在这里我们要十分清楚DSP的中断系统。

C28XX一共有16个中断源，其中有2个不可屏蔽的中断RESET和NMI、定时器1和定时器2分别使用中断13和14。

这样还有12个中断都直接连接到外设中断扩展模块PIE上。

说的简单一点就是PIE 通过12根线与28335核的12个中断线相连。

而PIE的另外一侧有12*8根线分别连接到外设，如AD、SPI、EXINT等等。

这样PIE共管理12*8=96个外部中断。

这12组大中断由28335核的中断寄存器IER来控制，即IER确定每个中断到底属于哪一组大中断（如IER |= M_INT12;说明我们要用第12组的中断，但是第12组里面的什么中断CPU并不知道需要再由PIEIER确定）。

接下来再由PIE模块中的寄存器PIEIER中的低8确定该中断是这一组的第几个中断，这些配置都要告诉CPU（我们不难想象到PIEIER共有12总即从PIEIER1-PIEIER12）。

另外，PIE模块还有中断标志寄存器PIEIFR，同样它的低8位是来自外部中断的8个标志位，同样CPU的IFR寄存器是中断组的标志寄存器。

由此看来，CPU的所有中断寄存器控制12组的中断，PIE的所有中断寄存器控制每组内8个的中断。

除此之外，我们用到哪一个外部中断，相应的还有外部中断的寄存器，需要注意的就是外部中断的标志要自己通过软件来清零。

而PIE和CPU的中断标志寄存器由硬件来清零。

EALLOW; // This is needed to write to EALLOW protected registersPieVectTable.XINT2 = &ISRExint; //告诉中断入口地址EDIS; // This is needed to disable write to EALLOW protected registersPieCtrlRegs.PIECTRL.bit.ENPIE = 1; // Enable the PIE block使能PIE PieCtrlRegs.PIEIER1.bit.INTx5= 1; //使能第一组中的中断5IER |= M_INT1; // Enable CPU 第一组中断EINT; // Enable Global interrupt INTMERTM; // Enable Global realtime interrupt DBGM也就是说，12组中的每个中断都要完成上面的相同配置，剩下的才是去配置自己的中断。

DSP28335的调试总结，这是一份总结很全面的资料，我在学习开发板的一些总结，希望能得到同行的帮助，愿与大家一起学习和分享1DSP的PWM信号1．1简介DSP28335共12路16位的ePWM，能进行频率和占空比控制。

ePWM的时钟TBCLK=SYSCLKOUT/(HSPCLKDIV×CLKDIV):PWM信号频率由时基周期寄存器TBPDR和时基计数器的计数模式决定。

初始化程序采用的计数模式为递增计数模式。

在递增计数模式下，时基计数器从零开始增加，直到达到周期寄存器值（TBPDR）。

然后时基计数器复位到零，再次开始增加。

PWM信号周期与频率的计算如下：1．2端口对应关系说明：JP0B的端口号按“Z”字形顺序数。

1．3初始化程序注释void InitPwm1AB(float32f){Uint16T= 2343750/f-1.0;//系统时钟SYSCLKOUT=150MHz，TBCLK=6.6666667ns，在连续增计数模式下，f=150000000/(TBPDR+1) EALLOW;//先初始化通用输入输出口//GpioCtrlRegs.GPAPUD.bit.GPIO0 = 0;GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 1;GpioCtrlRegs.GPAPUD.bit.GPIO1 = 0;GpioCtrlRegs.GPAMUX1.bit.GPIO1 = 1;EPwm1Regs.TBPHS.half.TBPHS= 0; // 在相位寄存器中设置计数器的起始计数位置//下面两条语句组合对PWM的时钟进行分频EPwm1Regs.TBCTL.bit.CLKDIV = 6;EPwm1Regs.TBCTL.bit.HSPCLKDIV = 0;EPwm1Regs.TBPRD = T; //在周期寄存器中设置计数器的计数周期//TBCTL为定时器控制寄存器EPwm1Regs.TBCTL.bit.CTRMODE= TB_COUNT_UP; //设置计数模式位为连续增计数模式，产生对称方波EPwm1Regs.TBCTL.bit.PHSEN = TB_DISABLE; // 将定时器相位使能位关闭EPwm1Regs.TBCTL.bit.PRDLD = TB_SHADOW;//映射寄存器SHADOW使能并配置映射寄存器为自动读写EPwm1Regs.TBCTL.bit.SYNCOSEL = TB_CTR_ZERO; // 定时器时钟源选择，一共有四种时钟源EPwm1Regs.CMPA.half.CMPA= 0.0001*T;// 设置EPWM1A比较值寄存器的比较值，即体现EPWM1A的占空比EPwm1Regs.CMPB= 0.0001*T;EPwm1Regs.CMPCTL.bit.SHDWAMODE = CC_SHADOW;//A模块比较模式EPwm1Regs.CMPCTL.bit.SHDWBMODE = CC_SHADOW;//B模块比较模式EPwm1Regs.CMPCTL.bit.LOADAMODE= CC_CTR_ZERO; // A模块比较使能,通过写0来清除SHDWAMODE位来使能load on CTR=ZeroEPwm1Regs.CMPCTL.bit.LOADBMODE = CC_CTR_ZERO; // B模块比较使能，通过写0来清除SHDWBMODE位来使能load on CTR=Zero//AQCTLA为输出A比较方式控制寄存器EPwm1Regs.AQCTLA.bit.ZRO = AQ_SET; // TBCTR（计数器）计到零时使输出为反向EPwm1Regs.AQCTLA.bit.CAU = AQ_CLEAR;//TBCTR（计数器）与CMPA在up 计数时相等使输出为high，这关系的输出的占空比EPwm1Regs.AQCTLB.bit.ZRO = AQ_SET;EPwm1Regs.AQCTLB.bit.CBU = AQ_CLEAR;EDIS;}2DSP的CAN通信2．1CAN2.0B协议简述TMS320F28335上有2个增强型CAN总线控制器，符合CAN2.0B协议，其总线波特率可达到1Mbps。

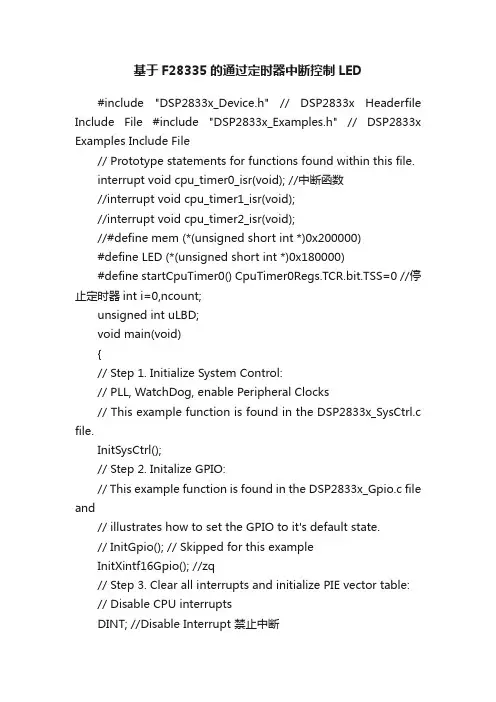

基于F28335的通过定时器中断控制LED#include "DSP2833x_Device.h" // DSP2833x Headerfile Include File #include "DSP2833x_Examples.h" // DSP2833x Examples Include File// Prototype statements for functions found within this file.interrupt void cpu_timer0_isr(void); //中断函数//interrupt void cpu_timer1_isr(void);//interrupt void cpu_timer2_isr(void);//#define mem (*(unsigned short int *)0x200000)#define LED (*(unsigned short int *)0x180000)#define startCpuTimer0() CpuTimer0Regs.TCR.bit.TSS=0 //停止定时器int i=0,ncount;unsigned int uLBD;void main(void){// Step 1. Initialize System Control:// PLL, WatchDog, enable Peripheral Clocks// This example function is found in the DSP2833x_SysCtrl.c file.InitSysCtrl();// Step 2. Initalize GPIO:// This example function is found in the DSP2833x_Gpio.c file and// illustrates how to set the GPIO to it's default state.// InitGpio(); // Skipped for this exampleInitXintf16Gpio(); //zq// Step 3. Clear all interrupts and initialize PIE vector table: // Disable CPU interruptsDINT; //Disable Interrupt 禁止中断// Initialize the PIE control registers to their default state.// The default state is all PIE interrupts disabled and flags// are cleared.// This function is found in the DSP2833x_PieCtrl.c file.InitPieCtrl(); //初始化PIE模块// Disable CPU interrupts and clear all CPU interrupt flags:IER = 0x0000;IFR = 0x0000;// Initialize the PIE vector table with pointers to the shell Interrupt// Service Routines (ISR).// This will populate the entire table, even if the interrupt// is not used in this example. This is useful for debug purposes.// The shell ISR routines are found in DSP2833x_DefaultIsr.c.// This function is found in DSP2833x_PieVect.c.InitPieVectTable();// Interrupts that are used in this example are re-mapped to // ISR functions found within this file.EALLOW; // This is needed to write to EALLOW protected registersPieVectTable.TINT0 = &cpu_timer0_isr;//PieVectTable.XINT13 = &cpu_timer1_isr;//PieVectTable.TINT2 = &cpu_timer2_isr;EDIS; // This is needed to disable write to EALLOW protected registers// Step 4. Initialize the Device Peripheral. This function can be // found in DSP2833x_CpuTimers.cInitCpuTimers(); // For this example, only initialize the Cpu Timers#if (CPU_FRQ_150MHZ)// Configure CPU-Timer 0, 1, and 2 to interrupt every second: // 150MHz CPU Freq, 1 second Period (in uSeconds)ConfigCpuTimer(&CpuTimer0, 150, 1000000);//ConfigCpuTimer(&CpuTimer1, 150, 1000000);//ConfigCpuTimer(&CpuTimer2, 150, 1000000);#endif#if (CPU_FRQ_100MHZ)// Configure CPU-Timer 0, 1, and 2 to interrupt every second: // 100MHz CPU Freq, 1 second Period (in uSeconds)ConfigCpuTimer(&CpuTimer0, 100, 1000000);//ConfigCpuTimer(&CpuTimer1, 100, 1000000);//ConfigCpuTimer(&CpuTimer2, 100, 1000000);#endif// To ensure precise timing, use write-only instructions to write to the entire register. Therefore, if any// of the configuration bits are changed in ConfigCpuTimer and InitCpuTimers (in DSP2833x_CpuTimers.h), the// below settings must also be updated.//CpuTimer0Regs.TCR.all = 0x4001; // Use write-only instruction to set TSS bit = 0//CpuTimer1Regs.TCR.all = 0x4001; // Use write-only instruction to set TSS bit = 0//CpuTimer2Regs.TCR.all = 0x4001; // Use write-only instruction to set TSS bit = 0// Step 5. User specific code, enable interrupts:CpuTimer0Regs.PRD.all=0xffff;CpuTimer0Regs.TPR.all=0;CpuTimer0Regs.TIM.all=0;CpuTimer0Regs.TPRH.all=0;CpuTimer0Regs.TCR.bit.TSS=1;CpuTimer0Regs.TCR.bit.SOFT=1;CpuTimer0Regs.TCR.bit.FREE=1;CpuTimer0Regs.TCR.bit.TRB=1;CpuTimer0Regs.TCR.bit.TIE=1;CpuTimer0.InterruptCount=0;startCpuTimer0();// Enable CPU int1 which is connected to CPU-Timer 0, CPU int13// which is connected to CPU-Timer 1, and CPU int 14, which is connected// to CPU-Timer 2:IER |= M_INT1; //开CPU中断1//IER |= M_INT13;//IER |= M_INT14;// Enable TINT0 in the PIE: Group 1 interrupt 7PieCtrlRegs.PIEIER1.bit.INTx7 = 1; //使能PIE模块中的CPU定时器0的中断// Enable global Interrupts and higher priority real-time debug events: EINT; // Enable Global interrupt INTMERTM; // Enable Global realtime interrupt DBGM// Step 6. IDLE loop. Just sit and loop forever (optional):for(;;){}}interrupt void cpu_timer0_isr(void){CpuTimer0.InterruptCount++;// Acknowledge this interrupt to receive more interruptsfrom group 1PieCtrlRegs.PIEACK.all = PIEACK_GROUP1;CpuTimer0Regs.TCR.bit.TIF=1;CpuTimer0Regs.TCR.bit.TRB=1;if(ncount==0){ LED=uLBD;uLBD++;uLBD%=16;}ncount++;ncount%=194; }。

DSP实验四TMS320F28335 定时器中断 IO中断控制LED亮灭dsp实验四、tms320f28335定时器中断io中断控制led亮灭继续我的第四个实验；实现定时器中断功能处理ld4翻转，按键IO中断控制ld3翻转；学习目的：中断寄存器的设置，io中断、定时器中断的使用，F28335有三个定时器：定时器0、定时器1和定时器2（定时器2也可用于DSP/BIOS）；功能描述：开机时Ld3和ld4默认关闭；初始化完成后，ld4以1hz（1s）频率做状态翻转；ld3接受按键控制，每触发一次按键，状态翻转一次。

电路连接说明：Ld4和ld3设置为通用GPIO上拉输出。

初始化后，输出LED默认熄灭；Ld4和ld3控制LED灯的负极，如下图所示；本次实验选用定时器0，程序时刻读取计数器的值，当值为0时，产生定时器0中断，ld4状态翻转；IO键SW12中断控制ld3状态反转。

定时器0中断程序设计说明：第一步。

定时器0的预设寄存器和计数器设置：定时器输入时钟为sysclkout（=135mhz），1、如果定时1s（即1hz）中断一次（即计数结束），1hz=135mhz/1350/100000预分频器寄存器（即分频器）设置为1350，计数器设置为100000；2、如果定时1ms(即1000hz)中断一次，计算公式为：1000hz=135mhz/1350/100预设寄存器也设置为1350，计数器设置为100；转让声明如下：//定时器0设为1hz=135mhz/(1350*100000)cputimer0regs。

珠三角。

全部=100000；//计数周期寄存器。

10万次循环后，计数器降至0putimer0regs tpr。

一点tddr=1350&0xff；//0x546预分频器寄存器（预分频器）cputimer0regs.tprh.bit.tddrh=(1350>>8)&0x00ff;//0x546预定标寄存器（预分频器）第二步a)设置定时器0相关中断寄存器使能定时器0中断，即cputimer0regs.tcr.bit.tie=1;//启用计时器0中断b）设置饼图级别相关中断寄存器，以启用计时器0中断所在的饼图组，即pieierx寄存器设置C）设置CPU级别中断相关寄存器，CPU级别启用与上述饼图对应的通道，即ier寄存器设置步骤3中断向量入口映射位置设置，如下：eallow;//thisisneededtowritetoeallowprotectedregisters皮埃维克塔。

DSPF28335---中断系统28335的中断系统中断概述通过硬件或软件驱动的信号，使CPU将当前的程序挂起，执行另一个称为中断服务子程序称为中断。

28335内部有16根中断线，其中有两个不可屏蔽中断（RESET、NMI）与16个可屏蔽中断（INT1-14、RTOSINT、DLOGINT），这里主要说明INT1-14。

在28335中，CPU定时器1、2一般预留给实时操作系统使用，中断线单独分配给INT13、INT14。

其余12个可屏蔽中断直接连接在外设中断扩展模块PIE上，供外部中断和处理器内部单元使用。

这就有一个问题，28335内部有很多个外设模块，这些外设都有自己的中断而且有很多个，那么剩余12个中断怎么够用。

为了解决这个问题所有引入PIE模块。

PIE通过12根线与28335核的12个中断线相连。

而PIE的另外一侧有12*8=96根线分别连接到外设，如AD、SPI、EXINT等等。

说明：PIE和CPU的中断标志寄存器由硬件来清零；但外部中断的标志位要通过软件来清零。

一．三级中断1.外设级中断如果有外设产生中断事件，则寄存器中相应的中断标志位被置一，如果相应的中断使能为（IE）被置位，那么外设就像PIE发出一个中断请求。

如果外设使能位没有被置位，那么中断标志（IF）位将保持为1直到软件清除。

2.PIE中断对于复用的中断源，PIE模块有相应的标志寄存器[PIEIFR(x,y) x=1-12,y=1-8]和中断使能寄存器PIEIER(x,y) ；对于每一个PIE中断组来说还有一个中断应答寄存器PIEACKx。

当有中断请求进入PIE模块的时候，如果相应的PIE中断标志位PIEIFR（x.y）和中断使能寄存器PIEIER(x,y)置1；这是PIE控制器就会检查PIEACKx标志位看CPU是否已经准备好接收这个PIE中断组的中断。

明：如果PIEACKZx被清零，PIE会把这个中断请求送到CPU级的INTx。

TMS320F28335项目开发记录9_28335之中断系统1.中断系统在这里我们要十分清楚DSP的中断系统。

C28XX一共有16个中断源，其中有2个不可屏蔽的中断RESET和NMI、定时器1和定时器2分别使用中断13和14。

这样还有12个中断都直接连接到外设中断扩展模块PIE上。

说的简单一点就是PIE通过12根线与28335核的12个中断线相连。

而PIE的另外一侧有12*8根线分别连接到外设，如AD、SPI、EXINT等等。

PIE共管理12*8=96个外部中断。

这12组大中断由28335核的中断寄存器IER来控制，即IER确定每个中断到底属于哪一组大中断（如IER |= M_INT12; 说明我们要用第12组的中断，但是第12组里面的什么中断CPU并不知道需要再由PIEIER确定）。

接下来再由PIE模块中的寄存器PIEIER中的低8确定该中断是这一组的第几个中断，这些配置都要告诉CPU （我们不难想象到PIEIER共有12总即从PIEIER1-PIEIER12）。

另外，PIE模块还有中断标志寄存器PIEIFR，同样它的低8位是来自外部中断的8个标志位，同样CPU的IFR寄存器是中断组的标志寄存器。

由此看来，CPU的所有中断寄存器控制12组的中断，PIE的所有中断寄存器控制每组内8个的中断。

除此之外，我们用到哪一个外部中断，相应的还有外部中断的寄存器，需要注意的就是外部中断的标志要自己通过软件来清零。

而PIE和CPU的中断标志寄存器由硬件来清零。

1. EALLOW; // This is needed to write to EALLOW protected registers2. PieVectTable.XINT2 = &ISRExint; //告诉中断入口地址3. EDIS; // This is needed to disable write to EALLOW protected registers4. PieCtrlRegs.PIECTRL.bit.ENPIE = 1; // Enable the PIE block使能PIE5. PieCtrlRegs.PIEIER1.bit.INTx5= 1; //使能第一组中的中断56. IER |= M_INT1; // Enable CPU 第一组中断7. EINT; // Enable Global interrupt INTM8. ERTM; // Enable Global realtime interrupt DBGM也就是说，12组中的每个中断都要完成上面的相同配置，剩下的才是去配置自己的中断。

DSP28335的调试总结，这是一份总结很全面的资料，我在学习开发板的一些总结，希望能得到同行的帮助，愿与大家一起学习和分享1DSP的PWM信号1．1简介DSP28335共12路16位的ePWM，能进行频率和占空比控制。

ePWM的时钟TBCLK=SYSCLKOUT/(HSPCLKDIV×CLKDIV):PWM信号频率由时基周期寄存器TBPDR和时基计数器的计数模式决定。

初始化程序采用的计数模式为递增计数模式。

在递增计数模式下，时基计数器从零开始增加，直到达到周期寄存器值（TBPDR）。

然后时基计数器复位到零，再次开始增加。

PWM信号周期与频率的计算如下：1．2端口对应关系通道相应PWM的A/B对应JP0B端口号1ePWM１A92ePWM１Ｂ103ePWM２A114ePWM２Ｂ125ePWM３A136ePWM３Ｂ147ePWM４A158ePWM４Ｂ169ePWM５A1710ePWM５Ｂ1811ePWM６A1912ePWM６Ｂ20说明：JP0B的端口号按“Z”字形顺序数。

1．3初始化程序注释void InitPwm1AB(float32f){Uint16T= 2343750/f-1.0;//系统时钟SYSCLKOUT=150MHz，TBCLK=6.6666667ns，在连续增计数模式下，f=150000000/(TBPDR+1) EALLOW;//先初始化通用输入输出口//GpioCtrlRegs.GPAPUD.bit.GPIO0 = 0;GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 1;GpioCtrlRegs.GPAPUD.bit.GPIO1 = 0;GpioCtrlRegs.GPAMUX1.bit.GPIO1 = 1;EPwm1Regs.TBPHS.half.TBPHS= 0; // 在相位寄存器中设置计数器的起始计数位置//下面两条语句组合对PWM的时钟进行分频EPwm1Regs.TBCTL.bit.CLKDIV = 6;EPwm1Regs.TBCTL.bit.HSPCLKDIV = 0;EPwm1Regs.TBPRD = T; //在周期寄存器中设置计数器的计数周期//TBCTL为定时器控制寄存器EPwm1Regs.TBCTL.bit.CTRMODE= TB_COUNT_UP; //设置计数模式位为连续增计数模式，产生对称方波EPwm1Regs.TBCTL.bit.PHSEN = TB_DISABLE; // 将定时器相位使能位关闭EPwm1Regs.TBCTL.bit.PRDLD = TB_SHADOW;//映射寄存器SHADOW使能并配置映射寄存器为自动读写EPwm1Regs.TBCTL.bit.SYNCOSEL = TB_CTR_ZERO; // 定时器时钟源选择，一共有四种时钟源EPwm1Regs.CMPA.half.CMPA= 0.0001*T;// 设置EPWM1A比较值寄存器的比较值，即体现EPWM1A的占空比EPwm1Regs.CMPB= 0.0001*T;EPwm1Regs.CMPCTL.bit.SHDWAMODE = CC_SHADOW;//A模块比较模式EPwm1Regs.CMPCTL.bit.SHDWBMODE = CC_SHADOW;//B模块比较模式EPwm1Regs.CMPCTL.bit.LOADAMODE= CC_CTR_ZERO; // A模块比较使能,通过写0来清除SHDWAMODE位来使能load on CTR=ZeroEPwm1Regs.CMPCTL.bit.LOADBMODE = CC_CTR_ZERO; // B模块比较使能，通过写0来清除SHDWBMODE位来使能load on CTR=Zero//AQCTLA为输出A比较方式控制寄存器EPwm1Regs.AQCTLA.bit.ZRO = AQ_SET; // TBCTR（计数器）计到零时使输出为反向EPwm1Regs.AQCTLA.bit.CAU = AQ_CLEAR;//TBCTR（计数器）与CMPA在up 计数时相等使输出为high，这关系的输出的占空比EPwm1Regs.AQCTLB.bit.ZRO = AQ_SET;EPwm1Regs.AQCTLB.bit.CBU = AQ_CLEAR;EDIS;}2DSP的CAN通信2．1CAN2.0B协议简述TMS320F28335上有2个增强型CAN总线控制器，符合CAN2.0B协议，其总线波特率可达到1Mbps。

继续我的第四个实验；实现定时器中断函数处理LD4翻转、按键IO中断控制LD3翻转；学习目的：中断寄存器的设置，IO中断、定时器中断的使用，F28335共有三个定时器：timer0、timer1、timer2（timer2也可用于DSP/BIOS）；功能描述：上电默认LD3、LD4灭；初始化完成后，LD4以1HZ（1S）频率做状态翻转；LD3接受按键控制，每触发一次按键，状态翻转一次。

电路连接说明：LD4、LD3设置为通用GPIO 上拉输出初始化后默认为输出LED灯灭状态；LD4、LD3控制LED灯的负极，如下图；本次实验选用定时器0，程序时刻读取计数器的值，当值为0时，产生定时器0中断，LD4状态翻转；IO按键SW12中断控制LD3状态翻转。

定时器0中断程序设计说明：步骤一、定时器0的预定标寄存器和计数器设置：定时器输入时钟为sysclkout（=135MHz），1、如果定时1S（即1Hz）中断一次（即计数结束），1Hz=135Mhz/1350/100000预定标寄存器（即分频器）设为1350，计数器设为100000；2、如果定时1ms(即1000Hz)中断一次，计算公式为：1000Hz=135Mhz/1350/100预定标寄存器同样设为1350，计数器设为100；赋值语句如下：//定时器0 设为1Hz = 135MHz/(1350*100000)CpuTimer0Regs.PRD.all= 100000;//计数周期寄存器，100000周期后计数器减为0CpuTimer0Regs.TPR.bit.TDDR= 1350& 0xFF;//0x546 预定标寄存器（预分频器）CpuTimer0Regs.TPRH.bit.TDDRH = (1350>>8) & 0x00FF;//0x546 预定标寄存器（预分频器）步骤二、a)设置定时器0相关中断寄存器使能定时器0中断，即CpuTimer0Regs.TCR.bit.TIE= 1; //使能定时器0中断b)设置PIE级相关中断寄存器定时器0中断所在PIE组使能，即PIEIERx寄存器设置c)设置CPU级中断相关寄存器CPU级使能上述PIE对应的通道，即IER寄存器设置步骤三、中断向量入口映射位置设置，如下：EALLOW; // This is needed to write to EALLOW protected registersPieVectTable.TINT0 = &cpu_timer0_isr; //将中断函数物理地址赋值给中断向量入口PieVectTable.XINT3 = &key_GPIO50_isr;EDIS; // This is needed to disable write to EALLOW protected registersIO中断程序设计说明：步骤一、设置IO引脚功能复用寄存器为普通IO、设为上拉、输入状态、使能引脚滤波功能；外部中断源选择寄存器设置：如GpioIntRegs.GPIOXINT3SEL.bit.GPIOSEL=50;//按键引脚编号设置步骤二、使能外部中断源中断；XIntruptRegs.XINT3CR.bit.ENABLE=1;//使能中断设置触发方式：XIntruptRegs.XINT3CR.bit.POLARITY=0;//下降沿触发剩余步骤同定时器0中断的设置。

f28335统计代码运行时间
在F28335控制器上统计代码运行时间可以采用以下几种方法：
1. 使用定时器，F28335控制器上有多个定时器可以用来测量
代码运行时间。

你可以在代码的开始和结束处分别启动和停止定时器，并通过读取定时器的计数器值来计算代码的运行时间。

这种方
法的优点是简单易行，但精度可能不够高，受到定时器分辨率的限制。

2. 使用周期计数器，F28335控制器上有一个周期计数器可以
用来测量代码的运行时间。

你可以在代码的开始和结束处分别读取
周期计数器的值，并计算两个值之间的差值来得到代码的运行时间。

这种方法的优点是精度较高，但需要手动编写代码来读取和计算周
期计数器的值。

3. 使用性能分析工具，F28335控制器上有一些性能分析工具
可以帮助你统计代码的运行时间，如Event Manager和Profiler。

这些工具可以自动记录代码的执行时间，并生成相应的报告。

使用
性能分析工具可以更方便地获取代码的运行时间信息，但需要一些
额外的配置和设置。

无论使用哪种方法，你需要在代码的关键位置插入相应的测量代码，并将测量结果输出或记录下来。

在实际使用中，你可能需要多次运行代码并取平均值，以得到更准确的运行时间。

需要注意的是，测量代码运行时间可能会对代码的性能产生一定的影响，特别是在使用定时器或周期计数器的情况下。

因此，在实际应用中，你需要权衡测量的精度和对代码性能的影响，并根据具体需求选择适合的方法。

28335实现定时功能：本学期学习了DSP控制技术，对28335定时功能进行查阅及学习相关内容。

TMS320F28335的CPU Time有三个，分别为Timer0，Timer1，Timer2，其中Timer2是为操作系统DSP/BIOS保留的，当未移植操作系统时，可用来做普通的定时器。

这三个定时器的中断信号分别为TINT0、TINT1、TINT2，分别对应于中断向量INT1，INT13，INT14。

其中，TIMH：TIM为计数寄存器，PRDH：PRD为周期寄存器，形如AH格式：A的形式表示一个32位的寄存器，是由两个16位的寄存器构成，AH是高16位，A是低16位。

CPU定时器的计数复位时，计数寄存器TIMH：TIM加载周期寄存器PRDH：PRD所设定的值，经历一个计数器时钟后，TIMH：TIM内的值就减1，一直减到0，这时产生定时器周期中断事件，并重新装载PRDH：PRD所设定的值，重新开始计数。

至于每隔多少时间，计数寄存器TIMH：TIM的值才会减1则由预分频寄存器TPRH：TPR来决定。

TPRH和TPR这两个寄存器由两部分组成，高8位为定时器预分频计数器PSC，低8位是定时器分频TDDR。

也即是说，TPRH是由PSCH和TDDRH构成，而TDDR由PSC和TDDR构成。

复位时，PSCH：PSC加载TDDRH：TDDR 所设定的值，然后经过一个CPU时钟，PSCH：PSC的值减1，当PSCH：PSC 的值减到0时，会再次装载TDDRH：TDDR所设定的值，并且产生一个计数器时钟，TIMH：TIM减1。

以上寄存器测值在配置函数ConfigCpuTimer(struct CPUTIMER_V ARS *Timer, float Freq, float Period)中设置。

形参Timer为第几位定时器，Freq为定时频率，Period为计时周期。

假若Freq为15，Period为1000000，则时间t = 1*15*1000000/150M = 0.1s （系统时钟频率为150M）。
