第一章引言1、设计目的和任务及内容1.1、设计目的综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型PLC应用系统，使学生获得控制技术工程的基本训练，提高工程意识和实践技能。

同时提高学生对文献资料的检索和信息处理的能力，以及编写和整理设计文档的能力。

1.2、设计任务熟悉工艺流程及生产设备的工作原理；根据控制要求，画出硬件电路图、PLC 接线图及控制梯形图；利用编程软件编制程序，可先在计算机上进行仿真，然后在实验室完成调试；完成课程设计说明书。

1.3、设计内容电镀生产线采用专用行车，行车架上装有可升降的吊钩。

行车和吊钩各由一个电动机拖动。

行车的进退和吊钩的升降均由相应的限位开关定位。

假定该生产线有三个槽位。

工艺要求：工件放入镀槽中，电镀280s后提起，停放28s，让镀液从工件上流回镀槽，然后放入回收液槽中浸30s，提起后停15s，接着放入清水槽中清洗30s。

最后提起停15s后，行车返回原位，电镀一个工件的全过程结束。

系统有自动和手动两种操作模式。

第二章系统硬件设计2.1、系统硬件配置及组成原理2.1.1、电气控制线路的设计本自动线中的电动机控制线路，采用交流380/220V电源供电，电源开关采用刀开关与自动开关串连的组合形式，其中刀开关起隔离电源、安全检修的作用，自动开关起短路保护作用。

电动机控制线路中各电机主电路接于380V电源，控制电路接于220V电源。

各电机主电路采用接触器控制，并采用热继电器作过载保护，其中行车电机和吊钩电机采用电磁抱闸制动。

因实际需要，吊钩电机采用转子串电阻起动。

因此，电镀行车电动机的主电路、局部照明电路、向PLC负载供电的直流稳压电源。

2.1.2、电动机的设计本文采用三相异步电动机控制作为行车和吊钩的动力单元。

三相异步电动机具有结构简单，维护容易，运行可靠，价格便宜，具有较好的为太和动态特性的有点。

2.1.3、PLC的选型PLC的选型在PLC的应用设计当中非常的重要，目前在国内外生产的PLC种类很多，在选用PLC时应考虑以下几点：首先规模要适当。

基于PLC的自动生产线控制系统的设计论文(DOC 28页)安徽机电职业技术学院毕业论文基于PLC的自动生产线控制系统的设计系部电气工程系专业机电一体化班级机电3082班姓名蔡丽莉学号 **********指导教师赵光艺2010～ 2011学年第一学期摘要随着科学技术的发展，人类社会对产品的功能与质量的要求越来越高，产品更新换代的周期越来越短，产品的复杂程度也随之增高，传统的大批量生产方式受到了挑战。

这种挑战不仅对中小企业形成了威胁，而且也困扰着国有大中型企业。

因为，在大批量生产方式中，柔性和生产率是相互矛盾的。

众所周知，只有品种单一、批量大、设备专用、工艺稳定、效率高，才能构成规模经济效益；反之，多品种、小批量生产，设备的专用性低，在加工形式相似的情况下，频繁的调整工夹具，工艺稳定难度增大，生产效率势必受到影响。

为了同时提高制造工业的柔性和生产效率，使之在保证产品质量的前提下，缩短产品生产周期，降低产品成本，最终使中小批量生产能与大批量生产抗衡，柔性自动化系统便应运而生。

PLC是在传统的顺序控制器的基础上引入了微电子技术、计算机技术、自动控制技术和通讯技术而形成的一代新型工业控制装置；充分利用计算机技术对生产过程进行集中监视、控制管理和分散控制；充分吸收了分散式控制系统和集中控制系统的优点，采用标准化、模块化、系统化设计，配置灵活、组态方便。

本论文主要是模拟工业自动生产线通信系统实现以下各站功能。

然后利用Profibus总线进行八站通信连接使之成为一条自动生产线控制模拟系统。

关键字：PLC、自动生产线、Profibus通信分。

它包括设计、规划、生产控制和系统监督等软件。

柔性生产线适合于年产量1000～100,000件之间的中小批量生产。

3、柔性自动化生产线的优点柔性生产线是一种技术复杂、高度自动化的系统，它将微电子学、计算机和系统工程等技术有机地结合起来，理想和圆满地解决了机械制造高自动化与高柔性化之间的矛盾。

基于PLC的电镀行车自动控制系统设计摘要本设计利用德国西门子PLC S7-200进行电镀行车自动化控制。

在本次设计中，从电镀行车在生产现场的运行环境和自动控制技术器件在国内的应用前景来考虑，以电镀行车具备自动生产运行为目的，制定了采用在当前及以后都应用广泛且能适应多种环境的可编程控制器PLC来控制整个工作流程的方案。

首先对系统的软硬件进行设计，给出系统的工作流程图、硬件接线图、PLC控制I/O端口分配表及整体程序流程图。

并以STEP7 Micro/WIN32为编程软件设计出电镀行车自动控制系统的梯形图，最后通过仿真实验，实现了电镀行车自动化控制，提高了电镀生产效率，降低了劳动强度。

关键词：PLC，电镀行车，自动控制，组态王Design of automatic control system of galvanization drivingbased on PLCABSTRACTHow did the article discuss has carried on the automated galvanization production line control using German PLC S7-200, in this design, we produced the scene from the automatic control technology component in the domestic application prospect and the galvanization production line the environment to consider, take caused this production line truly to have the automatic production movement as the goal, will formulate has used in current and later all applies widespread also can adapt the many kinds of environment programmable controller to control the entire work flow the plan. Has analyzed the system software and hardware design part with emphasis, and gave the system hardware wiring diagram, PLC has controlled the I/O port distribution list as well as the overall program flow diagram , and with STEP7 Micro/WIN32 as the programming software designs has realized the galvanization production automation, reduced the labor intensity. In order to adapt the modern tradition industry control system, we also used based on the system had taken on the position machine.KEY WORDS: PLC, Galvanization Driving, Automatic control, Configuration King毕业设计（论文）原创性声明和使用授权说明原创性声明本人郑重承诺：所呈交的毕业设计（论文），是我个人在指导教师的指导下进行的研究工作及取得的成果。

第一章引言1、设计目的和任务及内容1.1、设计目的综合运用本课程及前期课程的相关知识和技能，相对独立地设计和调试一个小型PLC应用系统，使学生获得控制技术工程的基本训练，提高工程意识和实践技能。

同时提高学生对文献资料的检索和信息处理的能力，以及编写和整理设计文档的能力。

1.2、设计任务熟悉工艺流程及生产设备的工作原理；根据控制要求，画出硬件电路图、PLC接线图及控制梯形图；利用编程软件编制程序，可先在计算机上进行仿真，然后在实验室完成调试；完成课程设计说明书。

1.3、设计内容电镀生产线采用专用行车，行车架上装有可升降的吊钩。

行车和吊钩各由一个电动机拖动。

行车的进退和吊钩的升降均由相应的限位开关定位。

假定该生产线有三个槽位。

工艺要求：工件放入镀槽中，电镀280s后提起，停放28s，让镀液从工件上流回镀槽，然后放入回收液槽中浸30s，提起后停15s，接着放入清水槽中清洗30s。

最后提起停15s后，行车返回原位，电镀一个工件的全过程结束。

系统有自动和手动两种操作模式。

第二章系统硬件设计2.1、系统硬件配置及组成原理2.1.1、电气控制线路的设计本自动线中的电动机控制线路，采用交流380/220V电源供电，电源开关采用刀开关与自动开关串连的组合形式，其中刀开关起隔离电源、安全检修的作用，自动开关起短路保护作用。

电动机控制线路中各电机主电路接于380V电源，控制电路接于220V电源。

各电机主电路采用接触器控制，并采用热继电器作过载保护，其中行车电机和吊钩电机采用电磁抱闸制动。

因实际需要，吊钩电机采用转子串电阻起动。

因此，电镀行车电动机的主电路、局部照明电路、向PLC负载供电的直流稳压电源。

2.1.2、电动机的设计本文采用三相异步电动机控制作为行车和吊钩的动力单元。

三相异步电动机具有结构简单，维护容易，运行可靠，价格便宜，具有较好的为太和动态特性的有点。

2.1.3、PLC的选型PLC的选型在PLC的应用设计当中非常的重要，目前在国内外生产的PLC种类很多，在选用PLC时应考虑以下几点：首先规模要适当。

2 电镀生产线专用行车的技术要求2。

1电镀生产线的工艺要求本课题研究的电镀生产线属于小型生产企业的电镀生产线.电镀小型专业行车，其运动形式主要有三种：即大车拖动的行车前后运动和提升机构的重物的升降运动以及小车在镀槽方向上的左右运动。

电镀专用行车设备是采用远距离控制，起吊重量是500kg以下（含电镀装具和电镀件)，生产效率高，劳动强度低的专用自动化起吊设备。

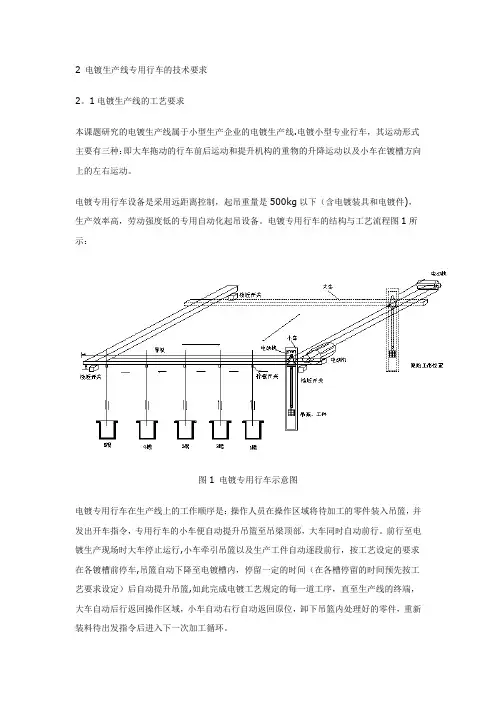

电镀专用行车的结构与工艺流程图1所示：图1 电镀专用行车示意图电镀专用行车在生产线上的工作顺序是：操作人员在操作区域将待加工的零件装入吊篮，并发出开车指令，专用行车的小车便自动提升吊篮至吊梁顶部，大车同时自动前行。

前行至电镀生产现场时大车停止运行,小车牵引吊篮以及生产工件自动逐段前行，按工艺设定的要求在各镀槽前停车,吊篮自动下降至电镀槽内，停留一定的时间（在各槽停留的时间预先按工艺要求设定）后自动提升吊篮,如此完成电镀工艺规定的每一道工序，直至生产线的终端，大车自动后行返回操作区域，小车自动右行自动返回原位，卸下吊篮内处理好的零件，重新装料待出发指令后进入下一次加工循环。

在电镀生产工艺中,不同的零件对镀层的要求不同，而且还要满足批量生产的需求。

因此,电气控制系统针对不同的工艺流程（如镀锌、镀铬、镀镍等)，硬件应具有预选功能，控制程序应具有参数可修正功能.电镀专用行车与通用的小型行车结构类似，跨度较小,但要求定位准确，以便吊篮能准确进入电镀槽内，所以设计中在工序的各个动作中的转化时利用传感器的传感信号作为动作转化的开关。

工作时大车的移动（前/后）与吊篮的上/下运动、小车移动（左/右),除了应该具有自动控制功能以外，还要能够执行人工手动控制.由于电镀生产线属于中型的工业生产系统，生产的设备的造价较高，生产的时候设备的功率较大，耗电量较大，故而其安全性必须得到考虑，以保证操作人员以及生产设备的安全，降低危险系数,所以无论是自动运行时还是手动运行时，系统都必须有相应的保护措施，各个动作之间要有联锁、自锁。

电镀自动生产线P L C 控制课程设计标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]《电气与PLC控制系统设计》指导及任务书设计课题:电镀自动生产线PLC控制设计专业建筑电气与智能化学生姓名班级学号指导教师设计地点起至时间发放日期电气工程学院目录第一章概述1.1 电镀工艺的发展1.2 PLC- FX2N第二章电镀生产线总体设计说明2.1 电镀自动生产线示意图2.2 电镀自动生产线控制要求第三章控制系统设计说明3.1主电路设计说明3.2 PLC输入输出接线图设计说明3.3 控制面板元件布置图的设计 3.4 梯形图设计说明3.5 操作控制设计说明3.6 主要电器元件选择说明3.7 元器件目录表第四章设计小节概述1.1 电镀工艺的发展电镀生产作为一种传统产业自开始以来，几十年间有了极大的发展，从早期的纯手工作坊生产发展到今天的半自动甚至全自动生产，电镀工业的进步巨大的，电镀产品的种类和电镀工艺的复杂程度也是发生了极大的变化，大道汽车、飞机，小到生活用品金银首饰，各式各样的赣南工业产品都离不开电镀技术，电镀技术已发展形成一个重要的工程领域一个表面工程。

近年来随着生产的发展和不同产品工艺的特殊要求，电镀生产的生产过程在有些淋雨显得相当复杂，有许多条流水线构成一套完整的生产线，这就要各流水线之前能实现互联，因而PLC技术开始引入电镀。

质量优秀的电镀产品不光需要好的电镀工艺和镀液添加剂，还需要保证电镀产品按照电镀工艺流程运行以及电镀时间，这些都是决定电镀产品质量的重要因素。

因此PLC的引入尤为重要。

1.2 PLC- FX2N三菱FXPLC是小形化，高速度，高性能和所有方面都是相当FX系列中最高档次的超小程序装置，除输入出16～25点的独立用途外，还可以适用于多个基本组件间的连接，模拟控制，定位控制等特殊用途，是一套可以满足多样化广泛需要的PLC。

特点 -系统配置即固定又灵活；-编程简单；备有可，丰富的品种；令人放心的高性能；高速运算；使用于多种特殊用途；外部机器通讯简单化；共同的外部设备。

扬州科技学院<筹）毕业设计电镀自动生产线三菱PLC 控制系统的设计专业机电一体化技术学生姓名班级 07机电<4）班学号指导教师完成日期 2018.05.12电镀自动生产线三菱PLC控制系统的设计【摘要】随着工业技术的发展，电镀生产对控制的要求也不断提高。

本文通过对三菱FX2N系列的PLC的介绍。

实现了PLC对电镀生产中电机的正反转与制动的控制，并实现对电机的暂停控制和过限位的保护。

通过对控制要求的分析和查阅资料本文已经给出了具体的设计方法和步骤，设计出了完整的梯形图，并通过对程序的调试进一步简化了程序增强了程序的实用性。

【关键词】三菱PL 异步电动机电磁包闸制动能耗制动一．毕业设计任务书设计内容及要求1.自动生产线示意图电镀生产线一侧<原位）将待加工零件装入吊篮，并发出信号，专用行车便提升前进，到规定槽位自动下降，并停留一段时间<各槽停留时间预先按工艺设定）后自动提升，行至下一个电镀槽，完成电镀工艺规定的每道工序后，自动返回原位，卸下电镀好的工件重新装料，进入下一个电镀循环。

电镀行车采用两台三相异步电动机分别控制行车的升降和进退，采用机械减速装置。

电动机数据<J02-12-4, P=0.81Kw, I=2A, n=1410r/min,V=380v）2.主要解决的问题和设计<研究）要求：(1>单周期控制方式进行；(2>前后运行和升降运行应能准确停位，前、后升降运行之间有互锁作用。

(3>该装置采用远距离操作台控制行车运动，要求有暂停控制功能。

(4>行车运行采用行程开关控制，并要求有过限位保护。

主电路应有短路和过载保护。

(5>行车升降电动机采用三相电磁包闸制动，升降电动机和三相电磁包闸并联接线，不需单独控制。

进退采用能耗制动，进退电动机制动时间为 1.5S。

1#-5#槽位的停留时间依次为11S、12S、13S、14S、15S，原位装卸时间为10S。

电镀⾃动⽣产线PLC控制课程设计完整版电镀⾃动⽣产线P L C 控制课程设计标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]《电⽓与PLC控制系统设计》指导及任务书设计课题:电镀⾃动⽣产线PLC控制设计专业建筑电⽓与智能化学⽣姓名班级学号指导教师设计地点起⾄时间发放⽇期电⽓⼯程学院⽬录第⼀章概述1.1 电镀⼯艺的发展1.2 PLC- FX2N第⼆章电镀⽣产线总体设计说明2.1 电镀⾃动⽣产线⽰意图2.2 电镀⾃动⽣产线控制要求第三章控制系统设计说明3.1主电路设计说明3.2 PLC输⼊输出接线图设计说明3.3 控制⾯板元件布置图的设计 3.4 梯形图设计说明3.5 操作控制设计说明3.6 主要电器元件选择说明3.7 元器件⽬录表第四章设计⼩节概述1.1 电镀⼯艺的发展电镀⽣产作为⼀种传统产业⾃开始以来，⼏⼗年间有了极⼤的发展，从早期的纯⼿⼯作坊⽣产发展到今天的半⾃动甚⾄全⾃动⽣产，电镀⼯业的进步巨⼤的，电镀产品的种类和电镀⼯艺的复杂程度也是发⽣了极⼤的变化，⼤道汽车、飞机，⼩到⽣活⽤品⾦银⾸饰，各式各样的赣南⼯业产品都离不开电镀技术，电镀技术已发展形成⼀个重要的⼯程领域⼀个表⾯⼯程。

近年来随着⽣产的发展和不同产品⼯艺的特殊要求，电镀⽣产的⽣产过程在有些淋⾬显得相当复杂，有许多条流⽔线构成⼀套完整的⽣产线，这就要各流⽔线之前能实现互联，因⽽PLC技术开始引⼊电镀。

质量优秀的电镀产品不光需要好的电镀⼯艺和镀液添加剂，还需要保证电镀产品按照电镀⼯艺流程运⾏以及电镀时间，这些都是决定电镀产品质量的重要因素。

因此PLC的引⼊尤为重要。

1.2 PLC- FX2N三菱FXPLC是⼩形化，⾼速度，⾼性能和所有⽅⾯都是相当FX系列中最⾼档次的超⼩程序装置，除输⼊出16～25点的独⽴⽤途外，还可以适⽤于多个基本组件间的连接，模拟控制，定位控制等特殊⽤途，是⼀套可以满⾜多样化⼴泛需要的PLC。

1.控制对象的设计要求详述如摘要中所述，电镀的工作流程如图 1.1：启动——吊钩上升——上限行程开关闭合——右行至1号槽上方——XK1行程开关闭合——吊钩下降进入1号槽——下限行程开关闭合——电镀延时——吊钩上升……，由3号槽内吊钩上升，然后左行至左限位，吊钩下降至原位，即原位。

按照要求，我们要实现以下工作方式：1、原位：表示设备处于初始状态，吊钩在下限位置，行车在左限位置。

2、连续工作：当吊钩回到原点后，延时一段时间（装卸零件），自动上升右行，按照工作流程要求不停的循环。

3、单周期工作：设备始于原点，按下启动按钮，设备工作一个周期，然后停于原点，要重复第二个工作周期，必须再按一下启动按钮。

左限XK1XK2XK3右限图1.1电镀的工作流程2.1PLC机型选择根据自动化电镀生产线的控制要求，我们采用了德国西门子PLC S7-200 CPU226型号，此类型PLC无论独立运行，还是联接网络都能完成各种控制任务。

它的使用范围可以覆盖从替代继电器的简单控制到复杂的自动控制。

其应用领域包括各种机床、纺织机械、塑料机械、电梯等行业。

S7-200 CPU226通讯功能完善，具有极高的性能价格比是很突出的特点，也是我们采用它的主要原因。

PLC为此系统的控制核心，此系统的输入信号有两部分，一部分是原点、单周期、连续等面板控制按钮，另一部分是多种行程开关，这些面板按钮信号和传感器信号作为PLC的输入变量，经过PLC的输入接口输入到内部数据寄存器，然后在PLC内部进行逻辑运算或数据处理后，以输出变量的形式送到输出接口，从而驱动电机来控制行车的运行和吊钩的升降2.2 I/O分配表及其端子接线图在本次系统设计中，我们定义的I/O分配表如表2-1所示。

将13个输入信号和5个输入信号按各自的功能类型分好，并与PLC的I/O点一一对应，编排地址如下表。

数字量扩展模块的地址分配是从最靠近CPU模块的数字量模块开始，在本机数字量地址的基础上从左到右按字节连续递增，本模块高位实际位数未满8位的，未用位不能分配给I/O链的后续模块，模拟量扩展模块的地址是从最靠近CPU模块的模拟量模块开始，在本机模拟量地址的基础上从左到右按字递增。

摘要电镀行车是现代化工厂中用于物料输送的重要设备，实现自动化控制，可以使行车能够按照预定的顺序和控制要求，自动完成一系列的动作。

PLC作为一种数字运算操作的电子装置，专为工业环境下应用而设计，能控制各种类型的工业设备及生产过程。

电镀行车的传统控制是继电-接触控制系统，这种应用在实际工程中非常多，但随着现代工业和技术的发展及现代市场竞争日趋激烈，企业迫切需要提高生产效率和产品质量，所以如何调高电镀生产线的自动控制性能具有重要的意义，基于此本设计采用PLC控制系统替代原来的继电-接触控制系统来实现对电镀行车的控制。

本文以镀镍电镀自动生产线控制系统设计为研究对象，以其电镀专用行车为控制对象，对其电镀的工艺要求和控制要求进行了分析，采用理论研究的方法，设计了一套基于PLC的电镀车间专用行车自动控制系统。

本系统选用三菱FXN2001-MR32-型号的PLC来进行控制，通过PLC输出信号使接触器的触点动作，来控制两台异步电动机的运行，从而实现对行车的水平运动和吊钩的垂直运动的控制。

考虑到在除锈、电镀、上升、下降等运动时行车和吊钩需要准确停位，因此在每一个需要限定的位置要装设限位开关，通过限位开关触点动作作为PLC的输入信号来控制其输出信号，就可以使行车和吊钩准确停位。

在程序设计时为了便于对设备进行调整和检修，设计了手动程序以实现对行车和吊钩运动的点动控制，对于自动控制程序的设计，其工作过程是典型的顺序控制，采用步进指令能很好的实现对其控制。

通过GX Developer软件的仿真结果可以看出所设计的控制系统很好的实现了电镀的工艺要求和控制要求，可方便完成自动和手动之间的切换，体现出PLC控制系统具有调试方便、适应性强的优点。

关键词：电镀行车； PLC；控制系统；GX DeveloperAbstractPlating lane is an important equipment for material transfering in modern factory,realizing automation can make lane finish series of action -automatically according to scheduled order and controled requirements.PLC,as a electronic device for number crunching operation, is designed for industrial environmet application,it can control all types of industrial equipment and production process.Traditional control of plating lane is relay-contact control system,the application is very much in actual project,but with the development of modern industry and technology,widely used of plating in mechanical, instrumentation and defense industry and other productive sectors ,and the increasing competitive in market,enterprises urgently need to improve production efficiency and product quality,so how to promote automatic control performance electroplating production line has important significance.My design uses a PLC control system to replace the original relay-contact control system to control traffic on the plating.In this paper,nickel plating automatic production line contol system design is used for the study object, dedicated plating lane for the control object,analyzing plating process requirements and control requirements,using theoretical research methods , designing automatic control system of electroplating workshop dedicated lane based on PLC.The system selects the Mitsubishi FX PLC to be controlled model，PLC output signals control the operation of two induction motors through the contacts of the contact action in order to achieve the level of traffic movement and control of the vertical movement of the hook.Taking that the rust, plating, up, down and other movement requires accurate driving and stop bits hook into account ,so installing limit swithes in each location which is needed is necessary,using limit swithes contact action as PLC input signal to control output signal,then control the motor stops, so you can make accurate driving and stop-bit hook.In order to facilitate adjustment and maintenance of equipment in the programdesign,manual process is designed to achieve the movement of traffic and the hook to move the control.From the process of automatic contol,the work process is a typical sequence control,we can contol it by step instructons. GX Developer software simulation results show that control system achieve a good plating process requirements and control requirements and can be easily done to switch between automatic and manual.The program which uses structured design reflects the PLC with easy commissioning, simple maintenance , good portability advantages.Keyword：Electroplating driving；PLC；Control system；GX Developer目录1引言 (1)1.1电镀行业及专用行车的简介 (1)1.1.1电镀行业的简介 (1)1.1.2行车的简介 (2)1.2国内外可编程控制器的发展趋势 (3)1.2.1可编程控制器概述 (3)1.2.2可编程控制器与其他工控系统的比较 (7)1.3本课题的设计背景意义与主要设计内容 (11)1.3.1本课题的设计背景意义 (11)1.3.2本课题的主要设计内容 (12)2电镀行车控制系统总体方案论证 (13)2.1电镀行车控制系统的种类 (13)2.1.1控制系统在电镀行车中的作用与地位 (13)2.1.2继电接触器控制系统 (13)2.1.3单片机控制系统 (14)2.1.4可编程控制器控制系统 (14)2.2控制系统的总体方案 (15)2.2.1对电动机自动控制方案的论证 (15)2.2.2对PLC用户程序设计方案的论证 (16)3控制系统硬件部分设计 (17)3.1电镀行车原理及控制系统的设计要求 (17)3.1.1电镀行车原理 (17)3.1.2电镀行车控制系统设计要求 (19)3.2电机及电器元件型号选择 (20)3.3电气主接线图设计 (21)3.4控制系统电路设计 (22)3.4.1PLC型号选择 (22)3.4.2控制系统电路图 (24)3.4.3PLC的状态转移图 (25)4控制系统程序部分设计 (27)4.1手动操作 (27)4.2自动控制 (28)5仿真 (31)5.1仿真软件GX Developer简介 (31)5.2程序检查及仿真前的准备工作 (32)5.3仿真过程 (32)6结果分析 (40)7结论与展望 (41)致谢 (42)参考文献 (43)附录 (44)1引言1.1电镀行业及专用行车的简介1.1.1电镀行业的简介电镀是对机体表面进行装饰、防护以及获得某些特殊性能的一种表面工程技术，是一种电化学过程，也是一种氧化还原反应，是获得金属保护层的有效防范。
