聚酰胺

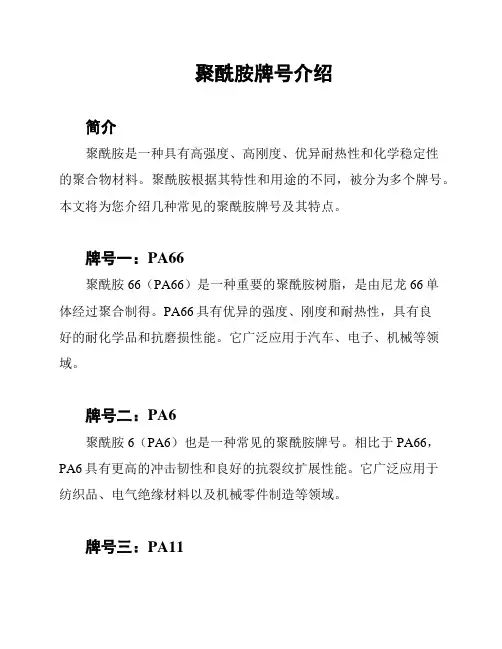

聚酰胺牌号介绍
简介
聚酰胺是一种具有高强度、高刚度、优异耐热性和化学稳定性
的聚合物材料。

聚酰胺根据其特性和用途的不同，被分为多个牌号。

本文将为您介绍几种常见的聚酰胺牌号及其特点。

牌号一：PA66
聚酰胺66（PA66）是一种重要的聚酰胺树脂，是由尼龙66单
体经过聚合制得。

PA66具有优异的强度、刚度和耐热性，具有良
好的耐化学品和抗磨损性能。

它广泛应用于汽车、电子、机械等领域。

牌号二：PA6
聚酰胺6（PA6）也是一种常见的聚酰胺牌号。

相比于PA66，PA6具有更高的冲击韧性和良好的抗裂纹扩展性能。

它广泛应用于
纺织品、电气绝缘材料以及机械零件制造等领域。

牌号三：PA11
聚酰胺11（PA11）是由尼龙11单体聚合而成。

相对于PA66和PA6而言，PA11具有更低的水吸收率和更好的耐磨损性能。

它广泛应用于汽车零部件、管道系统以及假体植入材料等领域。

牌号四：PA12
聚酰胺12（PA12）是一种热塑性聚合物，具有良好的耐热性和耐磨损性。

PA12广泛应用于制造管道、涂层、弹性体等领域。

结论
以上是几种常见的聚酰胺牌号的介绍。

每种牌号的聚酰胺都具有自己独特的特性和适用领域。

根据具体需求的不同，可以选择适合的聚酰胺牌号来满足应用需求。

对于进一步了解聚酰胺牌号的特性和应用，建议参考相关技术资料或咨询专业人士的意见。

概述1.1聚酰胺的定义聚酰胺(oolyamide,PA，)通常成为尼龙（Nylon）它是在聚合物大分子链中含有重复解构单元先按基团的聚合物总称，主要由二元酸与二元胺或氨基酸内酰胺经缩聚或自聚而得，是开发最早、使用量最大的热塑性工程材料。

它是美国DuPont公司最先开发用于纤维的树脂，于1939年实现工业化。

20世纪50年代开始开发和生产注塑制品，以取代金属满足下游工业制品轻量化、降低成本的要求。

聚酰胺主链上含有许多重复的酰胺基，用作塑料时称尼龙，用作合成纤维时我们称为锦纶，聚酰胺可由二元胺和二元酸制取，也可以用ω-氨基酸或环内酰胺来合成。

根据二元胺和二元酸或氨基酸中含有碳原子数的不同，可制得多种不同的聚酰胺，目前聚酰胺品种多达几十种，其中以聚酰胺-6、聚酰胺-66和聚酰胺-610的应用最广泛。

1.2聚酰胺（PA）的发展简史1.3聚酰胺6/66（PA6/66）、结构及性能结构PA6和PA66实质上是异构体，PA6和PA66化学结构式分别为：、两者具有相同的分子式(C6H11ON)n，他们之间的主要区别在于聚合物长链中氨基的空间位置和方向不同。

由下图可知，在PA66中，碳酰氨基团沿聚合物长链交错排列，其空间位置呈现“6—4—6—4”重复排列模式，这样每个官能团都恩那个在没有分子变形的情况下形成氢键，而在PA6中，所有氨基被5个亚甲基单元隔开，两个碳酰胺基团仅形成一个氢键。

正因为这种不同的分子结构导致了聚合物性能上的差异。

PA66的熔点比PA6高，而吸水性比PA6低，熔融温度和结晶行为也有所不同。

性能PA6树脂为半透明或步透明的乳白结晶形聚合物，具有优良的弹性、强度、耐磨、耐冲击、耐化学腐蚀、耐油性，熔点高、摩擦系数小、自润滑性好、延伸率高、易于加工且生产成本低。

PA66的性能及应用与PA6相仿，它比PA6熔点高、耐热优良，弹性模量较高，吸水率低于PA6。

表为PA6和PA66基本性能。

表为PA6和PA66性能特点。

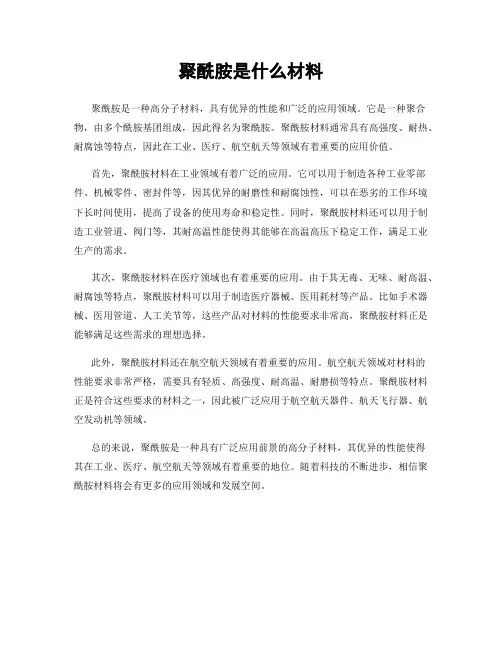

聚酰胺是什么材料
聚酰胺是一种高分子材料，具有优异的性能和广泛的应用领域。

它是一种聚合物，由多个酰胺基团组成，因此得名为聚酰胺。

聚酰胺材料通常具有高强度、耐热、耐腐蚀等特点，因此在工业、医疗、航空航天等领域有着重要的应用价值。

首先，聚酰胺材料在工业领域有着广泛的应用。

它可以用于制造各种工业零部件、机械零件、密封件等，因其优异的耐磨性和耐腐蚀性，可以在恶劣的工作环境下长时间使用，提高了设备的使用寿命和稳定性。

同时，聚酰胺材料还可以用于制造工业管道、阀门等，其耐高温性能使得其能够在高温高压下稳定工作，满足工业生产的需求。

其次，聚酰胺材料在医疗领域也有着重要的应用。

由于其无毒、无味、耐高温、耐腐蚀等特点，聚酰胺材料可以用于制造医疗器械、医用耗材等产品。

比如手术器械、医用管道、人工关节等，这些产品对材料的性能要求非常高，聚酰胺材料正是能够满足这些需求的理想选择。

此外，聚酰胺材料还在航空航天领域有着重要的应用。

航空航天领域对材料的
性能要求非常严格，需要具有轻质、高强度、耐高温、耐磨损等特点。

聚酰胺材料正是符合这些要求的材料之一，因此被广泛应用于航空航天器件、航天飞行器、航空发动机等领域。

总的来说，聚酰胺是一种具有广泛应用前景的高分子材料，其优异的性能使得
其在工业、医疗、航空航天等领域有着重要的地位。

随着科技的不断进步，相信聚酰胺材料将会有更多的应用领域和发展空间。

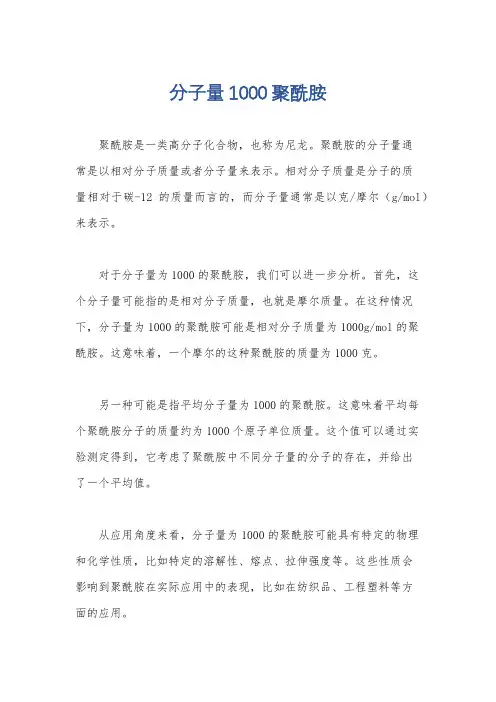

分子量1000聚酰胺
聚酰胺是一类高分子化合物，也称为尼龙。

聚酰胺的分子量通
常是以相对分子质量或者分子量来表示。

相对分子质量是分子的质
量相对于碳-12的质量而言的，而分子量通常是以克/摩尔（g/mol）来表示。

对于分子量为1000的聚酰胺，我们可以进一步分析。

首先，这
个分子量可能指的是相对分子质量，也就是摩尔质量。

在这种情况下，分子量为1000的聚酰胺可能是相对分子质量为1000g/mol的聚
酰胺。

这意味着，一个摩尔的这种聚酰胺的质量为1000克。

另一种可能是指平均分子量为1000的聚酰胺。

这意味着平均每
个聚酰胺分子的质量约为1000个原子单位质量。

这个值可以通过实
验测定得到，它考虑了聚酰胺中不同分子量的分子的存在，并给出
了一个平均值。

从应用角度来看，分子量为1000的聚酰胺可能具有特定的物理
和化学性质，比如特定的溶解性、熔点、拉伸强度等。

这些性质会
影响到聚酰胺在实际应用中的表现，比如在纺织品、工程塑料等方
面的应用。

总之，分子量为1000的聚酰胺可以从不同角度进行理解和分析，包括其相对分子质量、平均分子量以及相关的物理化学性质。

这些
信息对于研究和应用聚酰胺材料都具有重要意义。

聚酰胺是什么材料
聚酰胺是一种高性能聚合物材料，具有优异的力学性能、耐热性和化学稳定性，被广泛应用于航空航天、汽车、电子、医疗器械等领域。

聚酰胺材料通常以尼龙、Kevlar等品牌名称出现，其种类繁多，性能各异，下面我们来详细了解一下聚酰胺是什么材料。

首先，聚酰胺是一种由酰胺基团（CONH）和芳香族或脂肪族二元或多元酸以
及二元或多元胺通过缩聚反应形成的聚合物。

聚酰胺具有特殊的分子结构，使其具有较高的熔点和玻璃化转变温度，因此具有良好的耐热性和力学性能。

此外，聚酰胺还具有优异的化学稳定性，能够抵抗酸、碱、溶剂等腐蚀介质的侵蚀，因此在化工领域有着广泛的应用。

其次，聚酰胺材料根据不同的聚合物结构和性能要求，可分为多种类型，如聚
酰胺6、聚酰胺66、聚酰胺11、聚酰胺12等。

其中，聚酰胺6和聚酰胺66是应
用最为广泛的两种类型，它们具有良好的机械性能和耐热性，可用于制备各种工程塑料、纤维和薄膜等产品。

而聚酰胺11和聚酰胺12则具有较好的柔韧性和耐化学腐蚀性能，适用于制备弹性纤维和耐腐蚀零部件等。

此外，聚酰胺材料还具有良好的加工性能，可通过注塑、挤出、吹塑、压延等
工艺加工成型，制备成各种形状和尺寸的制品。

同时，聚酰胺还可以与玻璃纤维、碳纤维等增强材料复合，形成聚合物基复合材料，进一步提高其力学性能和耐热性，扩大了其应用范围。

总的来说，聚酰胺是一种具有优异性能的高性能聚合物材料，具有广泛的应用
前景。

随着科技的不断进步和人们对材料性能要求的提高，聚酰胺材料必将在更多领域得到应用，并为人类的生产生活带来更多便利和可能。

聚酰胺特性1.聚酰胺特性聚酰胺(PA)具有品种多、产量大、应用广泛的特点，是五大工程塑料之一。

但是，也由于聚酰胺品种繁多，在应用领域方面有些产品具有相似性，有些又有相当大的差别，需要仔细区分。

聚酰胺(Polyamide)俗称尼龙，是分子主链上含有重复酰胺基团-[-NHCO-]-的热塑性树脂总称。

尼龙中的主要品种是PA6和PA66，占绝对主导地位；其次是PA11、PA12、PA610、PA612，另外还有PA1010、PA46、PA7、PA9、PA13。

新品种有尼龙6I、尼龙9T、特殊尼龙MXD6(阻隔性树脂)等；改性品种包括：增强尼龙、单体浇铸尼龙(MC尼龙)、反应注射成型(RIM)尼龙、芳香族尼龙、透明尼龙、高抗冲(超韧)尼龙、电镀尼龙、导电尼龙、阻燃尼龙、尼龙与其他聚合物共混物和合金等。

1.1.性能指标尼龙为韧性角状半透明或乳白色结晶性树脂，作为工程塑料的尼龙分子量一般为15000-30000。

尼龙具有很高的机械强度，软化点高，耐热，摩擦系数低，耐磨损，具有自润滑性、吸震性和消音性，耐油，耐弱酸，耐碱和一般溶剂；电绝缘性好，有自熄性，无毒，无臭，耐候性好等。

尼龙与玻璃纤维亲合性十分良好，因而容易增强。

但是尼龙染色性差，不易着色。

尼龙的吸水性大，影响尺寸稳定性和电性能，纤维增强可降低树脂吸水率，使其能在高温、高湿下工作。

其中尼龙66的硬度、刚性最高，但韧性最差。

尼龙的燃烧性为UL94V2级，氧指数为24-28。

尼龙的分解温度﹥299℃，在449℃-499℃会发生自燃。

尼龙的熔体流动性好，故制品壁厚可小到1mm。

1.2.性能特点与用途1.2.1.PA6物性：乳白色或微黄色透明到不透明角质状结晶性聚合物；可自由着色，韧性、耐磨性、自润滑性好、刚性小、耐低温，耐细菌、能慢燃，离火慢熄，有滴落、起泡现象。

最高使用温度可达180℃，加抗冲改性剂后会降至160℃；用15%-50%玻纤增强，可提高至199℃，无机填充PA能提高其热变形温度。
