多功能数字钟的电路设计目录：一、设计题目二、设计任务和要求三、电路原理分析与程序设计四、元器件五、仿真图六、心得体会七、参考文献资料八、实物图一、题目：多功能数字钟的电路设计二、设计任务与要求1）时钟显示功能，能够以十进制显示“时”、“分”、“秒”。
2）具有校准时、分的功能。
3）整点自动报时，在整点时，便自动发出鸣叫声，时长1s。
选做：1）闹钟功能，可按设定的时间闹时。
2）日历显示功能。
将时间的显示增加“年”、“月”、“日”。
三，电路原理分析与程序设计1．数字钟的构成数字钟实际上是一个对标准频率（1HZ）进行计数的计数电路。
由于计数的起始时间不可能与标准时间（如北京时间）一致，故需要在电路上加一个校时电路，同时标准的1HZ时间信号必须做到准确稳定。
通常使用石英晶体振荡器电路构成数字钟。
一个具有计时、校时、报时、显示等基本功能的数字钟主要由振荡器、分频器、计数器、译码器、显示器、校时电路、报时电路等七部分组成。
石英晶体振荡器产生的信号经过分频器得到秒脉冲，秒脉冲送入计数器计数，计数结果通过“时”、“分”、“秒”译码器译码，并通过显示器显示时间。

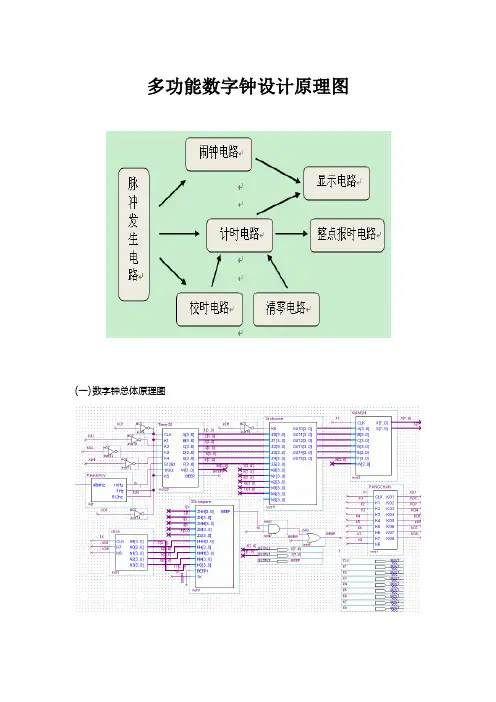

数字钟的整机逻辑框图如下：译码显示电路时计数器分计数器秒计数器振荡器校时电路报时电路多级分频器1)555秒脉冲发生电路与晶振秒脉冲发生电路的比较555与RC组成的多谐振荡器，产生频率 f=1kHz的方波信号，则可设计出相应的电路，其中RP可微调振荡器的输出频率f。
555由电阻分压器、电压比较器、基本R-S触发器、放电三极管和输出缓冲器5部分组成。
要产生秒脉冲既可以采用555脉冲发生电路也可以采用晶振脉冲发生电路。
但是相比二者的稳定性，晶振电路比555电路能够产生更加稳定的脉冲，所以最后决定采用晶振脉冲发生电路。
石英晶体振荡器的特点是振荡频率准确、电路结构简单、频率易调整，它是电子钟的核心，用它产生标准频率信号，再由分频器分成秒时间脉冲。
晶体振荡器电路给数字钟提供一个频率稳定准确的32768Ｈz的方波信号，可保证数字钟的走时准确及稳定。
多功能数字钟电路的设计与制作一、设计任务与要求设计和制作一个多功能数字钟，要求能准确计时并以数字形式显示时、分、秒的时间，能校正时间，准点报时。
二、方案设计与论证1．数字钟设计原理数字电子钟一般由振荡器、译码器、显示器等几部分电路组成，这些电路都是数字电路中应用最广的基本电路。
振荡器产生的1Hz的方波，作为秒信号。
秒信号送入计数器进行计数，并把累计的结果以“时”、“分”、“秒”的数字显示出来。
“秒”的计数、显示由两级计数器和译码器组成的六十进制计数电路实现；“分”的计数、显示电路与“秒”的相同；“时”的计数、显示由两级计数器和译码器组成的二十四进制计数电路实现。
所有计时结果由七段数码管显示器显示。
用4个与非门构成调时电路，通过改变方波的频率，进行调时。
最后用与非门和发光二极管构成整点显示部分。
2．总体结构框图如下：图14 总体框图三、单元电路设计与参数计算1．脉冲产生电路图15 晶振振荡器原理图 图16 555定时器脉冲产生电路原理图振荡器可由晶振组成(如图15)，也可以由555定时器组成。
图16是由555定时器构成的1HZ 的自激振荡器，其原理是：第一暂态2、6端电位为Vcc 31，则输出为高电平，三极管不导通，电容C 充电，此时2、6端电位上升。
当上升至大于Vcc 32时，输出为低电平，三极管导通，电容C 放电，此时2、6端电位下降，下降至Vcc 31时，输出高电平，以此循环。
根据公式CR R f )2(43.121+≈得，此时频率为0.991。
图17 555定时器波形关系 图18 555定时器产生1Hz 方波原理图2．时间计数电路图19 74LS161引脚图74LS161功能表INPUTSOUTPUT功能CLEARLOAD CKENABLEQA QB QCRIPLE1 1 C 1RC 2RO来自脉冲产生电路的信号先后经过一个十进制计数器和六进制计数器，分别得到“秒”个位、十位后，用六进制计数器得信号再经过一个十进制计数器和六进制计数器得到“分”个位、十位以及“时”个位、十位的计时。
电子技术课程设计多功能数字钟学院：专业、班级：姓名：学号：指导老师：2008年12月目录1、设计任务与要求 (2)2、总体框图 (2)3、选择器件 (2)4、功能模块 (3)（1）时钟记数模块 (3)（2）整点报时驱动信号产生模块 (6)（3）八段共阴扫描数码管的片选驱动信号输出模块 (7)（4）驱动八段字形译码输出模块 (9)5、总体设计电路图 (10)（1）仿真图 (10)（2）电路图 (11)（3）管脚图 (11)6、设计心得体会 (12)一、设计任务与要求1、具有时、分、秒记数显示功能，以24小时循环计时。
2、要求数字钟具有清零、调节小时、分钟功能。
3、具有整点报时，整点报时的同时LED灯花样显示。
二、总体框图多功能数字钟总体框图如下图所示。
它由时钟记数模块（包括hour、minute、second 三个小模块）、驱动8位八段共阴扫描数码管的片选驱动信号输出模块（seltime）、驱动八段字形译码输出模块（deled）、整点报时驱动信号产生模块（alart）。
系统总体框图三、选择器件网络线若干/人、共阴八段数码管6个、蜂鸣器、hour(24进制记数器)、minute(60进制记数器)、second(60进制记数器)、alert(整点报时驱动信号产生模块)、seltime(驱动8位八段共阴扫描数码管的片选驱动信号输出模块)、deled(驱动八段字形译码输出模块)。
四、功能模块多功能数字钟中的时钟记数模块、驱动8位八段共阴扫描数码管的片选驱动信号输出模块、驱动八段字形译码输出模块、整点报时驱动信号产生模块。
(1) 时钟记数模块：<1.1>该模块的功能是：在时钟信号（CLK）的作用下可以生成波形；在清零信号（RESET）作用下，即可清零。
VHDL程序如下：LIBRARY ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity hour isport(clk,reset:in std_logic;daout:out std_logic_vector(5 downto 0));end entity hour;architecture fun of hour issignal count:std_logic_vector(5 downto 0);begindaout<=count;process(clk,reset)beginif(reset='0') thencount<="000000";elsif(clk' event and clk='1') thenif(count(3 downto 0)="1001") thenif(count<16#24#) thencount<=count+7;else count<="000000";end if;elsif(count<16#23#) thencount<=count+1;else count<="000000";end if;end if;end process;end fun;<1.2>VHDL程序如下：LIBRARY ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;entity minute isport(clk,clk1,reset,sethour:in std_logic;enhour:out std_logicdaout:out std_logic_vector(6 downto 0));end entity minute;architecture fun of minute issignal count:std_logic_vector(6 downto 0); begindaout<=count;process(clk,reset,sethour)beginif(reset='0') thencount<="0000000";elsif(sethour='0') thenenhour<=clk1;elsif(clk' event and clk='1') thenif(count(3 downto 0)="1001") thenif(count<16#60#) thenif(count="1011001") thenenhour<='1';count<="0000000"; else count<=count+7;end if;elsecount<="0000000";end if;elsif(count<16#60#) thencount<=count+1;enhour<='0';elsecount<="0000000";end if;end if;<1.3>VHDL程序如下：LIBRARY ieee;use ieee.std_logic_1164.all;use ieee.std_logic_unsigned.all;ENTITY second ISPORT(clk,reset,setmin:IN STD_LOGIC;enmin:OUT STD_LOGIC;daout:out std_logic_vector(6 downto 0)); END entity second;ARCHITECTURE fun OF second ISSIGNAL count:STD_LOGIC_VECTOR(6 downto 0); BEGINdaout<=count;process(clk,reset,setmin)beginif(reset='0') thencount<="0000000";elsif(setmin='0')thenenmin <=clk;elsif(clk'event and clk='1')thenif(count(3 downto 0)="1001")thenif(count<16#60#)thenif(count="1011001")thenenmin<='1';count<="0000000";ELSE count<=count+7;end if;elsecount<="0000000";end if;elsif(count<16#60#)thencount<=count+1;enmin<='0';elsecount<="0000000";end if;end if;end process;END fun;（2）整点报时驱动信号产生模块该模块功能：在时钟信号（CLK）的作用下可以生成波形，SPEAK输出接扬声器，以产生整点报时发声。
多功能数字钟电路设计1设计内容简介数字钟是一个简单的时序组合逻辑电路，数字钟的电路系统主要包括时间显示，脉冲产生，报时，闹钟四部分。
脉冲产生部分包括振荡器、分频器；时间显示部分包括计数器、译码器、显示器；报时和闹钟部分主要由门电路构成，用来驱动蜂鸣器。
2设计任务与要求Ⅰ以十进制数字形式显示时、分、秒的时间。
Ⅱ小时计数器的计时要求为“24翻1”，分钟和秒的时间要求为60进位。
Ⅲ能实现手动快速校时、校分；Ⅳ具有整点报时功能，报时声响为四低一高，最后一响为整点。
Ⅴ具有定制控制（定小时）的闹钟功能。
Ⅵ画出完整的电路原理图3主要集成电路器件计数器74LS162六只；74LS90三只；CD4511六只；CD4060六只；三极管74LS191一只；555定时器1只；七段式数码显示器六只，74LS00 若干；74LS03(OC) 若干；74LS20 若干；电阻若干，等4设计方案数字电子钟的原理方框图如图（1）所示。
该电路由秒信号发生器、“时，分，秒”计数器、译码器及显示器、校时电路、整点报时电路、闹钟定时等电路组成。
秒信号产生器决定了整个计时系统的精度，故用石英晶体振荡器加分频器来实现。
将秒信号送入“秒计时器”，“秒计时器”采用六十进制计数器，每累计60秒发出一个“分脉冲”信号，该信号将作为“分计数器”的时钟脉冲。
“分计数器”也采用六十进制计数器，每60分钟，发出一个“时脉冲”，该信号经被送到“时计数器”作为“时计数器”的时钟脉冲，而“时计数器”采用二十四进制计数器，实现“24翻1”的计数方式，可实现对一天二十四小时的累计。
译码显示电路将“时”、“分”、“秒”计数器的输出状态通过七段式显示译码器译码，通过刘伟LED 七段显示器显示出来。
整点报时电路是根据计时系统的输出状态产生一脉冲信号，然后触发一音频发生器实现整点报时，定时电路与此类似。
校时电路是用“时”、“分”、“秒”显示数5电路设计5.1秒信号发生器秒信号发生器是数字钟的核心部分，它的精度和稳定度决定了数字钟的质量，通常用晶体整荡器产生的脉冲经过整形、分频获得1 Hz的秒脉冲。
