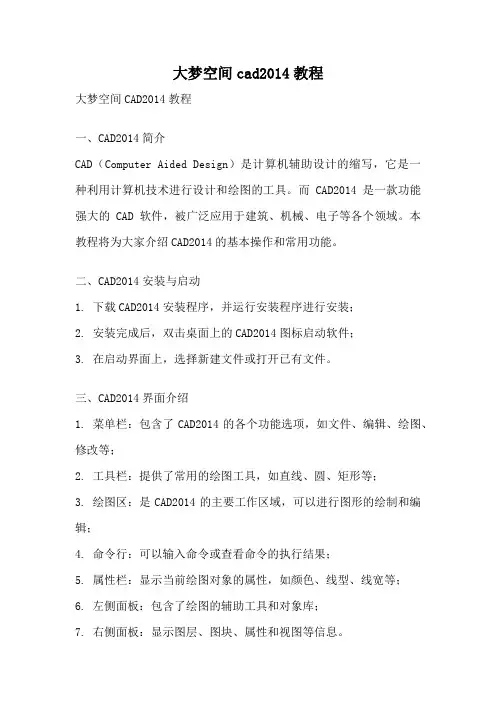

大梦空间cad2014教程
大梦空间cad2014教程大梦空间CAD2014教程一、CAD2014简介CAD（Computer Aided Design）是计算机辅助设计的缩写，它是一种利用计算机技术进行设计和绘图的工具。
而CAD2014是一款功能强大的CAD软件，被广泛应用于建筑、机械、电子等各个领域。
本教程将为大家介绍CAD2014的基本操作和常用功能。
二、CAD2014安装与启动1. 下载CAD2014安装程序，并运行安装程序进行安装；2. 安装完成后，双击桌面上的CAD2014图标启动软件；3. 在启动界面上，选择新建文件或打开已有文件。
三、CAD2014界面介绍1. 菜单栏：包含了CAD2014的各个功能选项，如文件、编辑、绘图、修改等；2. 工具栏：提供了常用的绘图工具，如直线、圆、矩形等；3. 绘图区：是CAD2014的主要工作区域，可以进行图形的绘制和编辑；4. 命令行：可以输入命令或查看命令的执行结果；5. 属性栏：显示当前绘图对象的属性，如颜色、线型、线宽等；6. 左侧面板：包含了绘图的辅助工具和对象库；7. 右侧面板：显示图层、图块、属性和视图等信息。
四、CAD2014基本操作1. 绘制直线：选择直线工具，点击起点和终点确定直线的位置和方向；2. 绘制圆：选择圆工具，点击圆心和半径确定圆的位置和大小；3. 绘制矩形：选择矩形工具，点击对角线的两个点确定矩形的位置和大小；4. 编辑对象：选择编辑工具，可以对已有的对象进行移动、复制、旋转等操作；5. 填充颜色：选择填充工具，可以给绘图对象填充颜色；6. 添加文字：选择文字工具，点击绘图区域输入文字；7. 设置图层：在右侧面板中选择图层选项，可以设置图层的属性和可见性；8. 添加尺寸标注：选择尺寸标注工具，可以在绘图区域添加尺寸标注。
五、CAD2014常用功能1. 块定义：可以将多个对象组合成一个块，方便复用和编辑；2. 图层管理：可以创建、删除和修改图层，方便对绘图对象进行管理；3. 图形修剪：选择修剪工具，可以修剪多余的线段和图形；4. 图形拉伸：选择拉伸工具，可以改变图形的形状和大小；5. 对象阵列：选择阵列工具，可以复制和平移对象，形成一定规律的排列；6. 图像引入：选择引入图像工具，可以将外部图像导入CAD2014中进行编辑；7. 三维建模：CAD2014还提供了三维建模功能，可以创建立体的物体和场景。
2014版CAD操作教程(全)
目录第一章初识AutoCAD 2013 ··············4页第二章辅助绘图··················6页第三章绘制简单二维图形对象 ··································9页1．绘制直线、构造线、射线 ·····························9页2．绘制点、矩形、正多边形 ····························10页3．绘制圆、圆弧、椭圆、椭圆弧·······················14页第四章绘制复杂的二维图形····································17页绘制多线、多段线、修订云线、样条曲线 ··············17页第五章使用面域与文字的创建 ·································22页第六章图案填充与创建管理块命令····························23页第七章使用图形编辑命令·······································30页1.删除、复制、镜像、偏移·······························30页2.阵列、移动、旋转、缩放、拉伸·····················33页3.修剪、延伸、打断与打断于点·························36页4.倒角与圆角、分解·······································40页第八章图层的使用与管理 ········································42页第九章尺寸标注的创建与编辑···································47页1.尺寸标注的组成、创建与设置标注的样式···········47页2.尺寸标注的类型··········································57页第十章三维对象的创建及编辑 ·································61页1.绘制三维实体 ············································61页2.三维实体的编辑··········································71页3.渲染三维实体 ············································76页第十一章图形的输出、打印·······································81页第十二章设计理念··················································82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
cad2014三维建模教程
cad2014三维建模教程CAD（计算机辅助设计）是现代工程设计中广泛使用的一种软件工具，它可以帮助工程师们进行准确、高效的三维建模。
在本教程中，我们将介绍CAD2014软件的三维建模基础和一些常用的操作技巧。
首先，让我们简单介绍一下CAD2014的界面。
CAD的界面通常由工具栏、绘图区、命令行和属性编辑器等几个部分组成。
工具栏上有各种绘图和编辑工具，可以帮助我们创建和修改图形。
绘图区是我们进行建模和编辑的主要区域，我们可以在其中绘制各种几何图形。
而命令行则用于输入各种CAD命令，例如“绘制线段”、“创建圆形”等。
通过属性编辑器，我们可以调整已绘制图形的属性，如颜色、线型等。
在开始建模之前，我们需要设置好单位和坐标系。
单位是用来表示模型的尺寸大小的，例如我们可以选择毫米、英寸、厘米等单位。
坐标系是一种平面或空间坐标的系统，我们可以通过它来确定点的位置和距离。
CAD2014默认使用直角坐标系，其中的原点是(0,0)，X轴和Y轴是垂直的。
接下来，让我们了解一些基本的绘图操作。
在CAD中，我们可以使用各种工具来绘制不同形状的图形，例如直线、圆、矩形等。
绘制直线时，我们可以通过指定起点和终点的坐标来确定直线的位置和长度。
绘制圆形时，我们可以通过指定圆心和半径来确定圆的位置和大小。
绘制矩形时，我们可以通过指定对角线的两个角点来确定矩形的位置和大小。
此外，CAD还提供了一些其他的绘图工具，如绘制多边形、椭圆、弧线等，可以满足各种绘图需求。
在进行三维建模时，我们需要使用CAD的三维绘图工具。
CAD2014提供了一些常用的三维绘图工具，如绘制立方体、圆柱体、锥体等。
在绘制这些三维图形时，我们需要指定图形的中心点、大小和高度等参数，以确定图形的位置和大小。
除了基本的绘图操作之外，CAD2014还提供了一些高级的建模功能。
例如，我们可以使用CAD的布尔运算工具来进行图形的布尔运算，如合并、相交、插入等。
这些功能可以让我们更方便地创建复杂的几何图形。
Auto-CAD-2014中文版实用教程1(共52张)
圆弧子菜单命令
图1-6 带有子菜单的菜单命令
第13页，共52页。
2．打开对话框的菜单命令
这种类型的命令，后面带有省略号。例如， 单击菜单栏中的“格式”菜单，选择其下 拉菜单中的“表格样式（B）”命令，如图 1-7所示。屏幕上就会打开对应的“表格样 式”对话框，如图1-8所示。
3．直接操作的菜单命令
第32页，共52页。
3．命令的重做
已被撤销的命令还可以恢复重做可恢复到撤销的最后的一个(yī ɡè)命令。
第6页，共52页。
1.3 绘图区
绘图区是指标题栏下方的大片空白区域，绘图区域是用户 (yònghù)使用AutoCAD绘制图形的区域，用户完成一幅设计 图形的主要工作都是在绘图区域中完成的。
绘图区域的十字线交点反映了鼠标在当前坐标系中的位置， 十字线的方向与当前用户标系的X轴、Y轴方向平行。
第7页，共52页。
命令行：RIBBON（或RIBBONCLOSE） 菜单：工具→选项板→功能区
第29页，共52页。
1.4 基本输入操作
在AutoCAD中，有一些基本的输入操作方法，这些基本方 法是进行AutoCAD绘图的必备知识基础，也是深入学习 AutoCAD功能(gōngnéng)的前提。
第30页，共52页。
状态托盘包括一些(yīxiē)常见的显示工具和注释工具，及模型 空间与布局空间转换工具，如图1-17所示，通过这些按钮可以 控制图形或绘图区的状态。 （1）模型或图纸空间按钮（7）切换工作空间按钮 （2）快速查看布局按钮（8）工具栏/窗口位置为填定按钮 （3）快速查看图形按钮（9）硬件加速按钮 （4）注释比例按钮 （10）隔离对象按钮 （5）注释可见性按钮 （11）状态栏菜单下拉按钮 （6）自动添加注释按钮 （12）全屏显示按钮
cad2014制图初学入门教程
cad2014制图初学入门教程CAD2014是一款功能强大的计算机辅助设计软件，广泛用于建筑、机械、电子等行业的制图和设计。
作为初学者，学习CAD2014的过程可能会感到有些困难，但只要学会了基本的操作方法和技巧，就能够轻松掌握该软件的使用。
首先，我们需要了解CAD2014的界面。
CAD2014的界面大致分为菜单栏、工具栏、绘图区和属性栏。
菜单栏提供了各种功能选项，工具栏则提供了常用工具的快捷方式。
绘图区是我们进行绘图和编辑的主要区域，属性栏则用于设置图形的属性。
接下来，我们可以学习CAD2014的基本绘图工具。
通过点击工具栏上的"直线"工具，我们可以开始绘制直线。
在绘图区中点击鼠标左键确定直线的起点，然后拖动鼠标并再次点击来确定直线的终点。
类似地，我们还可以使用"圆"工具、"矩形"工具和"多边形"工具来绘制不同形状的图形。
这些工具的使用方法都类似，只需要点击起点和终点来确定图形的大小和位置。
除了基本的绘图工具，CAD2014还提供了一些高级的编辑工具。
例如，通过使用"偏移"工具，我们可以复制和平移已有的图形。
使用"镜像"工具可以在指定轴线上对图形进行镜像翻转。
使用"修剪"工具可以切割图形的一部分。
此外，CAD2014还支持各种图层和尺寸的设置。
通过使用"图层"功能，我们可以将不同类型的图形分开放置，方便后续编辑和管理。
使用"尺寸"功能可以为绘制的图形添加尺寸标注，方便测量和对图形进行调整。
最后，我们还需要学习CAD2014的保存和输出功能。
CAD2014支持将绘制的图形保存为.dwg文件格式，并且可以进行导出为图片或打印出来。
通过选择菜单栏中的"保存"或"导出"选项，我们可以将绘制的图形保存到指定的文件位置，或直接进行导出和打印。
2014版CAD操作教程(全)
目录第一章初识AutoCAD 20134页第二章辅助绘图6页第三章绘制简单二维图形对象9页1．绘制直线、构造线、射线9页2．绘制点、矩形、正多边形10页3．绘制圆、圆弧、椭圆、椭圆弧14页第四章绘制复杂的二维图形17页绘制多线、多段线、修订云线、样条曲线17页第五章使用面域与文字的创建22页第六章图案填充与创建管理块命令23页第七章使用图形编辑命令30页1.删除、复制、镜像、偏移30页2.阵列、移动、旋转、缩放、拉伸33页3.修剪、延伸、打断与打断于点36页4.倒角与圆角、分解40页第八章图层的使用与管理42页第九章尺寸标注的创建与编辑47页1.尺寸标注的组成、创建与设置标注的样式47页2.尺寸标注的类型57页第十章三维对象的创建与编辑61页1.绘制三维实体61页2.三维实体的编辑71页3.渲染三维实体76页第十一章图形的输出、打印81页第十二章设计理念82页前言Auto CAD是由美国Autodesk公司开发的专门用于计算机绘图设计的软件，Auto CAD的绘图功能、三维绘图功能非常强大，可以绘制出逼真的模型，目前Auto CAD己经广泛应用于机械、建筑、电子、航天和水利等工程领域。
第一课时初识Auto CAD 2007本课重点与难点：●教师与学生之间做好勾通，互相了解。
●了解AutoCAD的发展史与界面组成。
●认识AutoCAD的应用领域，让学生了解软件的专业特点与在校的优势，认识本专业在国内的发展历程与毕业后的前景。
一、CAD的概述C→Computer电脑A→Aided辅助D→Design设计CAD为电脑辅助设计软件AutoCAD是美国Autodesk公司与20世纪八十年在微机上应用CAD技术，而开发的绘图程序包，加上Auto是指它可以应用于几乎所有跟绘图有关的行业二、应用领域1、建筑设计2、机械制图3、化工电子4、土水工程三、CAD的发展史初级阶段→在1982年11月出现了Auto CAD1.0的版本1983年4月出现了Auto CAD1.2的版本1983年8月出现了Auto CAD1.3的版本1983年10月出现了Auto CAD1.4的版本1984年10月出现了Auto CAD2.0的版本发展阶段→1985年5月出现了Auto CAD2.17和2.18的版本出现了鼠标滚轴 1986年6月出现了Auto CAD2.5的版本1987年9月出现了Auto CAD9.0和9.03的版本高级发展阶段→1988年8月出现了Auto CAD R 12.0版本1988年12月出现了Auto CAD R 12.0 for Dos1996年6月出现了Auto CAD R 12.0 for Windows高级发展阶段→1998年1月出现了Auto CAD R 13.0 for Windows1999年1月出现了Auto CAD 2000 for Windows2001年9月出现了Auto CAD 2002for Windows2003年5月出现了Auto CAD 2004 for Windows四、打开方式：1、双击桌面CAD图标2、开始——程序——Autodesk——Auto CAD2004五、CAD的界面组成：标题栏。

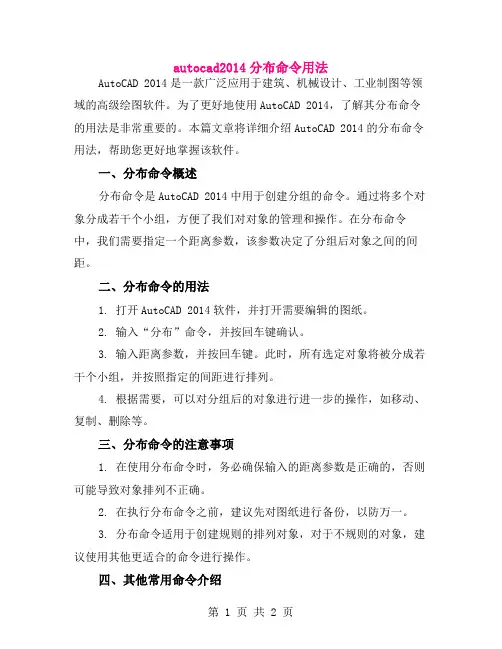

autocad2014分布命令用法
autocad2014分布命令用法AutoCAD 2014是一款广泛应用于建筑、机械设计、工业制图等领域的高级绘图软件。
为了更好地使用AutoCAD 2014，了解其分布命令的用法是非常重要的。
本篇文章将详细介绍AutoCAD 2014的分布命令用法，帮助您更好地掌握该软件。
一、分布命令概述分布命令是AutoCAD 2014中用于创建分组的命令。
通过将多个对象分成若干个小组，方便了我们对对象的管理和操作。
在分布命令中，我们需要指定一个距离参数，该参数决定了分组后对象之间的间距。
二、分布命令的用法1. 打开AutoCAD 2014软件，并打开需要编辑的图纸。
2. 输入“分布”命令，并按回车键确认。
3. 输入距离参数，并按回车键。
此时，所有选定对象将被分成若干个小组，并按照指定的间距进行排列。
4. 根据需要，可以对分组后的对象进行进一步的操作，如移动、复制、删除等。
三、分布命令的注意事项1. 在使用分布命令时，务必确保输入的距离参数是正确的，否则可能导致对象排列不正确。
2. 在执行分布命令之前，建议先对图纸进行备份，以防万一。
3. 分布命令适用于创建规则的排列对象，对于不规则的对象，建议使用其他更适合的命令进行操作。
四、其他常用命令介绍1. 复制（copy）：复制对象并将其粘贴到指定的位置，可用于快速创建副本。
2. 移动（move）：将选定对象按照指定的方向和距离进行移动。
3. 删除（delete）：从图纸中移除选定的对象。
4. 旋转（rotate）：将选定对象按照指定的角度和方向进行旋转。
5. 缩放（scale）：调整选定对象的尺寸大小。
五、常见问题解答1. 问题：在执行分布命令时，距离参数无法正确显示怎么办？解答：请检查当前输入法的状态是否为英文输入法，只有在英文输入法下，距离参数才能正确显示。
2. 问题：绘制好的图形无法正常显示怎么办？解答：请检查当前图纸的显示模式是否正确，以及显卡驱动是否正常。

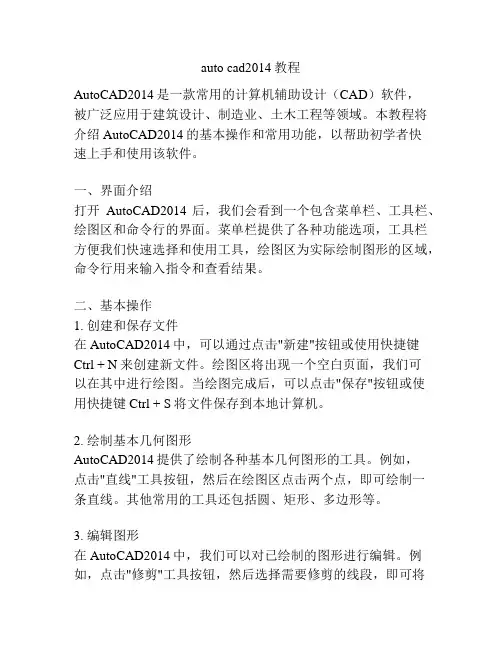

auto cad2014教程
auto cad2014教程AutoCAD2014是一款常用的计算机辅助设计（CAD）软件，被广泛应用于建筑设计、制造业、土木工程等领域。
本教程将介绍AutoCAD2014的基本操作和常用功能，以帮助初学者快速上手和使用该软件。
一、界面介绍打开AutoCAD2014后，我们会看到一个包含菜单栏、工具栏、绘图区和命令行的界面。
菜单栏提供了各种功能选项，工具栏方便我们快速选择和使用工具，绘图区为实际绘制图形的区域，命令行用来输入指令和查看结果。
二、基本操作1. 创建和保存文件在AutoCAD2014中，可以通过点击"新建"按钮或使用快捷键Ctrl + N来创建新文件。
绘图区将出现一个空白页面，我们可以在其中进行绘图。
当绘图完成后，可以点击"保存"按钮或使用快捷键Ctrl + S将文件保存到本地计算机。
2. 绘制基本几何图形AutoCAD2014提供了绘制各种基本几何图形的工具。
例如，点击"直线"工具按钮，然后在绘图区点击两个点，即可绘制一条直线。
其他常用的工具还包括圆、矩形、多边形等。
3. 编辑图形在AutoCAD2014中，我们可以对已绘制的图形进行编辑。
例如，点击"修剪"工具按钮，然后选择需要修剪的线段，即可将其修剪为特定的长度。
还可以使用"延伸"、"移动"、"旋转"等工具对图形进行相应的编辑操作。
4. 应用图层AutoCAD2014中的图层功能可以帮助我们对图形进行分类和管理。
通过点击"图层"按钮，我们可以在弹出的图层管理器中添加、删除和编辑各个图层。
每个图层可以设置不同的颜色、线型和线宽，方便我们按照需要展示和编辑图形。
三、常用功能1. 尺寸标注AutoCAD2014提供了丰富的尺寸标注功能，可以帮助我们更加准确地表示和测量图形。
点击"尺寸标记"按钮，然后选择需要标注的对象，即可在图形上添加尺寸标注。

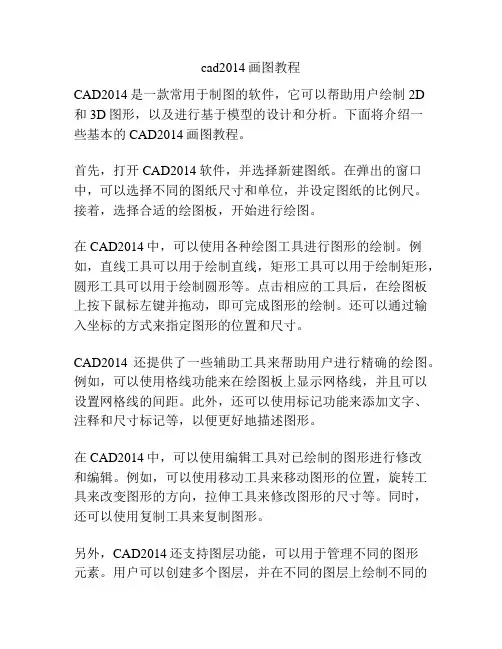

cad2014画图教程
cad2014画图教程CAD2014是一款常用于制图的软件，它可以帮助用户绘制2D和3D图形，以及进行基于模型的设计和分析。
下面将介绍一些基本的CAD2014画图教程。
首先，打开CAD2014软件，并选择新建图纸。
在弹出的窗口中，可以选择不同的图纸尺寸和单位，并设定图纸的比例尺。
接着，选择合适的绘图板，开始进行绘图。
在CAD2014中，可以使用各种绘图工具进行图形的绘制。
例如，直线工具可以用于绘制直线，矩形工具可以用于绘制矩形，圆形工具可以用于绘制圆形等。
点击相应的工具后，在绘图板上按下鼠标左键并拖动，即可完成图形的绘制。
还可以通过输入坐标的方式来指定图形的位置和尺寸。
CAD2014还提供了一些辅助工具来帮助用户进行精确的绘图。
例如，可以使用格线功能来在绘图板上显示网格线，并且可以设置网格线的间距。
此外，还可以使用标记功能来添加文字、注释和尺寸标记等，以便更好地描述图形。
在CAD2014中，可以使用编辑工具对已绘制的图形进行修改和编辑。
例如，可以使用移动工具来移动图形的位置，旋转工具来改变图形的方向，拉伸工具来修改图形的尺寸等。
同时，还可以使用复制工具来复制图形。
另外，CAD2014还支持图层功能，可以用于管理不同的图形元素。
用户可以创建多个图层，并在不同的图层上绘制不同的图形。
这样可以方便用户对图形进行分组和管理，同时可以控制图层的可见性和打印设置。
最后，绘制完成后，用户可以保存绘图文件，并选择不同的文件格式进行导出。
CAD2014支持多种文件格式，例如DWG、DXF、PDF等。
用户还可以进行打印输出，选择合适的纸张尺寸和打印设置。
综上所述，CAD2014是一款功能强大的绘图软件，可用于绘制2D和3D图形。
通过掌握一些基本操作和技巧，用户可以快速上手，在CAD2014中进行图形的绘制和编辑。
AutoCAD2014实用教程---立体绘图基础篇
➢在AutoCAD 2014中可以通过以下几种方法启动【设置平面 视图】命令：
菜单栏：执行【视图】|【平面视图】命令。
命令行：在命令行中输入PLAN命令。
3.3.快速设置特殊视点：
➢AutoCAD 2014提供了三维视图命令，用于三维 视图与二维视图之间的转换。在进行三维绘图时， 经常要用到一些特殊的视点（俯视、左视等）， 使用【视点】命令进行相应坐标值的输入会比较 麻烦。AutoCAD将这些常用的特殊视点列出来， 用户可以在使用时对这些视点进行快速设置。
2.3.控制坐标系图标：
➢使用【坐标系图标】功能可以控 制坐标系图标的可见性。
➢在AutoCAD 2014中可以通过以 下几种方法启动【坐标系图标】
命令：
命令行：在命令行中输入UCSICON命令。 功能区：在【视图】选项卡中，单击【坐标】面板中的
【UCS图标，特性…..】按钮 。
2.4.新建UCS坐标系：
AutoCAD 2014
实用教程---立体绘图基础篇
1.三维建模工作空间：
➢AutoCAD三维建模空间是一个三维立体空间，其界面与草图与注释空间 的相似，在此空间中可以在任意位置构建三维模型，三维建模功能区的选 项卡有：【常用】、【网格建模】、【渲染】、【插入】、【注释】、 【视图】、【管理】、和【输出】，每个选项卡下都有与之对应的内容。 由于此空间侧重的是实体建模，所以功能区中还提供了【三维建模】、 【视觉样式】、【光源】、【材质】、【渲染】和【导航】等面板，这些 都为创建、观察三维图形，以及对附着材质、创建动画、设置光源等操作， 提供了非常便利的环境。
➢ 为了更好地辅助绘图，经常需要修改坐标系的原点位置和坐 标方向，这就需要使用可变的用户坐标系。在默认情况下， 用户坐标系统和世界坐标系统重合，用户可以在绘图过程中 根据具体需要来定义UCS。
菜单栏：执行【视图】|【平面视图】命令。
命令行：在命令行中输入PLAN命令。
3.3.快速设置特殊视点：
➢AutoCAD 2014提供了三维视图命令，用于三维 视图与二维视图之间的转换。在进行三维绘图时， 经常要用到一些特殊的视点（俯视、左视等）， 使用【视点】命令进行相应坐标值的输入会比较 麻烦。AutoCAD将这些常用的特殊视点列出来， 用户可以在使用时对这些视点进行快速设置。
2.3.控制坐标系图标：
➢使用【坐标系图标】功能可以控 制坐标系图标的可见性。
➢在AutoCAD 2014中可以通过以 下几种方法启动【坐标系图标】
命令：
命令行：在命令行中输入UCSICON命令。 功能区：在【视图】选项卡中，单击【坐标】面板中的
【UCS图标，特性…..】按钮 。
2.4.新建UCS坐标系：
AutoCAD 2014
实用教程---立体绘图基础篇
1.三维建模工作空间：
➢AutoCAD三维建模空间是一个三维立体空间，其界面与草图与注释空间 的相似，在此空间中可以在任意位置构建三维模型，三维建模功能区的选 项卡有：【常用】、【网格建模】、【渲染】、【插入】、【注释】、 【视图】、【管理】、和【输出】，每个选项卡下都有与之对应的内容。 由于此空间侧重的是实体建模，所以功能区中还提供了【三维建模】、 【视觉样式】、【光源】、【材质】、【渲染】和【导航】等面板，这些 都为创建、观察三维图形，以及对附着材质、创建动画、设置光源等操作， 提供了非常便利的环境。
➢ 为了更好地辅助绘图，经常需要修改坐标系的原点位置和坐 标方向，这就需要使用可变的用户坐标系。在默认情况下， 用户坐标系统和世界坐标系统重合，用户可以在绘图过程中 根据具体需要来定义UCS。

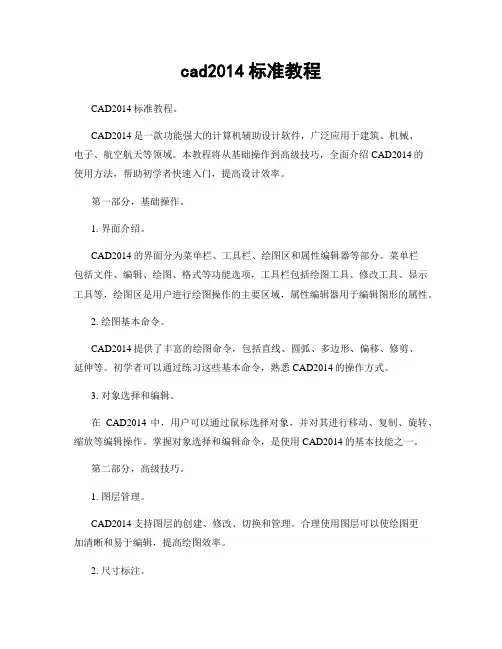

cad2014标准教程
cad2014标准教程CAD2014标准教程。
CAD2014是一款功能强大的计算机辅助设计软件，广泛应用于建筑、机械、电子、航空航天等领域。
本教程将从基础操作到高级技巧，全面介绍CAD2014的使用方法，帮助初学者快速入门，提高设计效率。
第一部分，基础操作。
1. 界面介绍。
CAD2014的界面分为菜单栏、工具栏、绘图区和属性编辑器等部分。
菜单栏包括文件、编辑、绘图、格式等功能选项，工具栏包括绘图工具、修改工具、显示工具等，绘图区是用户进行绘图操作的主要区域，属性编辑器用于编辑图形的属性。
2. 绘图基本命令。
CAD2014提供了丰富的绘图命令，包括直线、圆弧、多边形、偏移、修剪、延伸等。
初学者可以通过练习这些基本命令，熟悉CAD2014的操作方式。
3. 对象选择和编辑。
在CAD2014中，用户可以通过鼠标选择对象，并对其进行移动、复制、旋转、缩放等编辑操作。
掌握对象选择和编辑命令，是使用CAD2014的基本技能之一。
第二部分，高级技巧。
1. 图层管理。
CAD2014支持图层的创建、修改、切换和管理。
合理使用图层可以使绘图更加清晰和易于编辑，提高绘图效率。
2. 尺寸标注。
尺寸标注是绘图中非常重要的一环，CAD2014提供了多种标注命令，包括线性尺寸、径向尺寸、角度尺寸等。
掌握尺寸标注的方法，可以使绘图更加准确和规范。
3. 参数化建模。
CAD2014支持参数化建模，用户可以通过定义参数和约束，快速创建具有参数化特性的模型。
参数化建模可以大大提高设计效率，减少重复劳动。
第三部分，实例分析。
1. 机械零件绘制。
通过一个机械零件的绘制实例，介绍CAD2014的绘图流程和技巧，包括绘图准备、基本绘图、尺寸标注、图层管理等内容。
2. 建筑平面设计。
以一个建筑平面设计为例，演示CAD2014的参数化建模和图层管理技巧，展示CAD2014在建筑设计中的应用。
结语。
CAD2014作为一款专业的设计软件，具有丰富的功能和灵活的操作方式。
AutoCAD2014CAD绘图技巧大全
CAD 绘图技巧大全1．如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx 替换它，那么你可以去找AutoCAD 字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx 放到font 里面，在重新打开此图就可以了。
以后如果你打开的图包含jd 这样你机子里没有的字体，就再也不会不停的要你找字体替换了。
2．如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。
如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。
方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。
方法3：打开一个CAD 文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF 格式，在弹出的对话窗口中点工具- 选项-DXF 选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。
方法4：用命令laytrans，可将需删除的图层影射为0 层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。
3．打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。
4．在AUTOCAD 中插入EXCEL 表格的方法。
复制EXCEL 中的内容，然后在CAD 中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD 图元--确定--选择插入点—插入后炸开即可。
5．在Word 文档中插入AutoCAD 图形的方法。
cad2014中批量选择的方法
cad2014中批量选择的方法CAD2014中批量选择的方法CAD2014是一款广泛应用于机械设计和制图的软件，它的强大功能和便捷操作深受工程师和设计师的喜爱。
在CAD2014中，有许多实用的功能和技巧，其中之一就是批量选择，它可以大大提高工作效率。
本文将介绍CAD2014中几种常用的批量选择方法。
一、窗口选择窗口选择是CAD2014中最常用的批量选择方法之一。
它可以一次性选择多个对象，非常方便。
使用窗口选择功能时，可以通过按住鼠标左键并拖动选择一个矩形区域，该区域内的所有对象都会被选中。
如果想要选择完全位于矩形区域内的对象，可以使用窗口选择功能的“选择全部”选项。
二、交叉窗口选择交叉窗口选择是一种更加精确的选择方法。
与窗口选择不同的是，交叉窗口选择只会选择与选框交叉的对象，不会选择完全位于选框内的对象。
使用交叉窗口选择时，可以按住鼠标左键并拖动选择一个矩形区域，与选框交叉的对象都会被选中。
三、多边形选择多边形选择是CAD2014中一种灵活且精确的选择方法。
使用多边形选择时，可以按住鼠标左键并依次点击多个点，形成一个闭合的多边形，多边形内的对象都会被选中。
如果想要选择完全位于多边形内的对象，可以使用多边形选择功能的“选择全部”选项。
四、过滤选择过滤选择是一种高级的批量选择方法，它可以根据对象的属性进行选择。
使用过滤选择时，可以选择某一类型的对象，如线条、圆弧、多段线等，只有符合过滤条件的对象才会被选中。
过滤选择功能还可以根据对象的颜色、线型、线宽等属性进行选择，极大地提高了选择的准确性和效率。
五、选择集选择集是CAD2014中一种方便管理和操作选定对象的方法。
使用选择集时，可以将多个对象添加到一个集合中，然后对该集合进行操作。
选择集可以通过窗口选择、交叉窗口选择、多边形选择等方法进行创建，也可以通过过滤选择功能进行创建。
选择集功能可以大大简化繁琐的选择操作，提高工作效率。
六、对象选择顺序对象选择顺序是一种简单而实用的选择方法。
AutoCAD2014实用教程---建筑制图
4.别墅设计图的绘制
➢别墅设计图在外观设计上力求以全新的景观设计 手法塑造出生态效益、环境效益和社会效益兼备 的居住之地，使其散发出浓郁的地域文化和历史 文化气息，在内部结构上也可以体现出各种各样 的装修风格。本节将详细介绍常见别墅设计图的 绘制方法，包括平面、立面及剖面图的绘制。
4.1绘制别墅首层平面图
AutoCAD 2014
实用教程---建筑制图
1.建筑制图简介：
➢建筑设计是指建筑物在建造之前，设计者按照建设任务，把施工和建造过 程中可能存在或发生的问题，事先作好通盘的设想，拟定好解决这些问题 的办法和方案，并用图纸和文件表达出来。它也是备料、施工组织工作和 各工种在制作和建造过程中互相配合、相互协作的依据。
6.练习---绘制别墅屋顶平面图
• 本节通过具体的实例练习 建筑设计的绘图方法。
• 别墅屋顶平面图，读者可 以参照别墅首层平面图的 绘制方法，自行练习，这 里➢别墅剖面图用于表示别墅内部 的结构构造、垂直方向的分层 情况、各层楼地面、屋顶的构 造及相关尺寸、标高等。本小 节通过绘制别墅剖面图，讲述 了1-1剖面位置，并在该剖面 位置处绘制了楼梯、以及A-J 立面中的墙体和门窗剖面等。
5.凉亭三维模型的创建
➢凉亭是常建在花园或公园 中的开敞的纳凉亭榭或亭 子，常由柱子支承屋顶建 造。本小节通过绘制凉亭 三维模型，使读者了解凉 亭三维模型的绘制过程和 技巧。
➢建筑工程图根据其内容和各工种不同可分为建筑施工图、结构施工图与设 备施工图。其中，一套完整的建筑施工图又应当包含以下内容：
建筑施工图首页 建筑总平面图 建筑各层平面图 建筑立面图 建筑剖面图 建筑详图
2.1绘制双扇推拉门
➢建筑设施图在AutoCAD的建筑绘图中非常常见，如门 窗、楼梯和栏杆等图形。本节将详细介绍常见建筑设施 图的绘制方法、技巧及相关的理论知识，包括平面、立 面绘制。
Auto-CAD-2014中文版实用教程5
等待用户以某种方式选择对象作为回答。AutoCAD提供多种选 择方式，可以键入“？”查看这些选择方式。选择该选项后， 出现如下提示。
需要点或窗口(W)/上一个(L)/窗交(C)/框选(BOX)/全部(ALL)/栏选(F)/圈 围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M)/上一个(P)/放弃 (U)/自动(AU)/单选(SI)/子对象(SU)/对象(O)
图形绘制完毕后，经常要进行复审，以找出疏漏或根 据变化来修改图形，这就是图形的编辑与修改。AutoCAD 2014提供了丰富的图形编辑修改功能，最大限度地满足了 工程技术上的指标要求。这些编辑命令配合绘图命令的使 用可以进一步完成复杂图形对象的绘制工作，并可使用户 合理安排和组织图形，保证作图准确，减少重复，提高设 计和绘图的效率。
点） 指定第二个点或[阵列(A)]或 <用第一点作位移>：(打开
状态栏上的“正交”开关，向右指定适当位置一点) 指定第二个点或[阵列(A)/退出(E)/放弃(U)] <退出>：
( 向右指定适当位置一点)
使用相同方法复制把手和脚轮，结果如图5-13所示。
镜像对象是指把选择的对象围绕一条镜像线作对称复制。 镜像操作完成后，可以保留原对象也可以将其删除。
（2）路径（PA）：沿路径或部分路径均匀分布选定对象的 副本。
（3）极轴（PO）：在绕中心点或旋转轴的环形阵列中均匀 分布对象副本。
绘制如图5-22所示的燃气灶。 操作格式 1．利用“矩形”、“直线”和“圆”命令绘制初步图形，
尺寸适当选取，如图5-23所示。 2．单击菜单栏中的“修改”→“偏移”命令，或单击
1．执行方式 命令行：ARRAY 菜单：修改→阵列→矩形阵列/路径阵列/环形阵列 工具栏：修改→阵列 →矩形阵列 /路径阵列 /环形阵列 2．操作格式 命令：ARRAY 选择对象：（使用对象选择方法） 输入阵列类型[矩形（R）/路径（PA）/极轴（PO）]<矩形>：
需要点或窗口(W)/上一个(L)/窗交(C)/框选(BOX)/全部(ALL)/栏选(F)/圈 围(WP)/圈交(CP)/编组(G)/添加(A)/删除(R)/多个(M)/上一个(P)/放弃 (U)/自动(AU)/单选(SI)/子对象(SU)/对象(O)
图形绘制完毕后，经常要进行复审，以找出疏漏或根 据变化来修改图形，这就是图形的编辑与修改。AutoCAD 2014提供了丰富的图形编辑修改功能，最大限度地满足了 工程技术上的指标要求。这些编辑命令配合绘图命令的使 用可以进一步完成复杂图形对象的绘制工作，并可使用户 合理安排和组织图形，保证作图准确，减少重复，提高设 计和绘图的效率。
点） 指定第二个点或[阵列(A)]或 <用第一点作位移>：(打开
状态栏上的“正交”开关，向右指定适当位置一点) 指定第二个点或[阵列(A)/退出(E)/放弃(U)] <退出>：
( 向右指定适当位置一点)
使用相同方法复制把手和脚轮，结果如图5-13所示。
镜像对象是指把选择的对象围绕一条镜像线作对称复制。 镜像操作完成后，可以保留原对象也可以将其删除。
（2）路径（PA）：沿路径或部分路径均匀分布选定对象的 副本。
（3）极轴（PO）：在绕中心点或旋转轴的环形阵列中均匀 分布对象副本。
绘制如图5-22所示的燃气灶。 操作格式 1．利用“矩形”、“直线”和“圆”命令绘制初步图形，
尺寸适当选取，如图5-23所示。 2．单击菜单栏中的“修改”→“偏移”命令，或单击
1．执行方式 命令行：ARRAY 菜单：修改→阵列→矩形阵列/路径阵列/环形阵列 工具栏：修改→阵列 →矩形阵列 /路径阵列 /环形阵列 2．操作格式 命令：ARRAY 选择对象：（使用对象选择方法） 输入阵列类型[矩形（R）/路径（PA）/极轴（PO）]<矩形>：
cad2014教程入门
cad2014教程入门CAD2014教程入门CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过计算机系统辅助进行工程设计的技术。
CAD软件可以帮助工程师更快速、准确地创建和修改设计图纸，并提供各种辅助工具和功能来简化复杂的设计任务。
CAD2014是一款经典的CAD软件版本，它提供了许多功能和工具，以支持各种设计需求。
本文将为您介绍CAD2014的入门操作和功能，帮助您快速上手这款软件。
1. 安装CAD2014首先，您需要下载并安装CAD2014软件。
在安装过程中，您可能需要输入产品密钥和选择安装路径。
确保您的计算机符合系统要求，并按照安装向导的步骤完成安装过程。
2. 启动CAD2014安装完成后，您可以在桌面或开始菜单中找到CAD2014的快捷方式。
双击图标启动软件。
3. CAD2014界面CAD2014的界面相对简洁，主要分为以下几个部分：- 菜单栏：包含各种功能和操作选项的菜单。
- 工具栏：包含常用工具和命令的图标按钮。
- 绘图区：用于创建和编辑绘图元素的区域。
- 属性编辑器：用于编辑绘图元素的属性，如颜色、线型等。
- 命令行：接受用户输入指令的地方。
4. 创建基本几何图形CAD2014提供了许多工具和命令来创建各种基本几何图形，如线段、圆形、矩形等。
- 绘制直线：选择“直线”工具，点击鼠标指定起点和终点。
- 绘制圆形：选择“圆”工具，点击鼠标指定圆心和半径。
- 绘制矩形：选择“矩形”工具，点击鼠标指定对角线的两个点。
- 其他图形：CAD2014还支持绘制多边形、椭圆等其他基本图形。
5. 编辑和修改图形CAD2014提供了许多工具和命令来编辑和修改已创建的图形。
- 移动：选择“移动”工具，点击鼠标选择要移动的图形，然后指定移动的目标位置。
- 旋转：选择“旋转”工具，点击鼠标选择要旋转的图形，然后指定旋转的中心和角度。
- 缩放：选择“缩放”工具，点击鼠标选择要缩放的图形，然后指定缩放的基点和比例。
2014年版CAD操作教程(全)
2014年版CAD操作教程(全)1. CAD软件概述CAD (ComputerAided Design) 是一种计算机辅助设计软件，广泛应用于建筑、机械、电子、土木工程等领域。
2014年版的CAD软件在功能和操作上进行了许多改进，更加易于使用和高效。
2. 安装和启动CAD软件启动: 安装完成后，双击桌面上的CAD图标，启动软件。
您也可以从开始菜单中选择CAD软件启动。
3. 熟悉CAD界面菜单栏: 包含文件、编辑、视图、插入、格式等菜单，用于执行各种操作。
工具栏: 包含常用的工具按钮，例如画线、画圆、移动、复制等。
绘图区: 用于绘制和编辑图形的区域。
命令行: 用于输入命令和查看命令提示的区域。
状态栏: 显示当前绘图状态，例如坐标、图层、捕捉模式等。
4. 基本绘图操作画线: 使用 "Line" 命令，在绘图区鼠标左键确定起点和终点，绘制直线。
画圆: 使用 "Circle" 命令，在绘图区鼠标左键确定圆心，然后输入半径或直径，绘制圆形。
画矩形: 使用 "Rectangle" 命令，在绘图区鼠标左键确定矩形的两个对角点，绘制矩形。
移动对象: 选择要移动的对象，然后使用 "Move" 命令，指定移动的起点和终点，移动对象。
复制对象: 选择要复制的对象，然后使用 "Copy" 命令，指定复制的起点和终点，复制对象。
5. 图层管理图层是CAD中用于组织和管理图形对象的重要工具。
您可以为不同的图形对象设置不同的图层，例如墙、门窗、家具等。
创建图层: 使用 "Layer" 命令，在 "Layer Properties Manager" 对话框中创建新的图层。
设置图层属性: 在 "Layer Properties Manager" 对话框中，您可以设置图层的名称、颜色、线型、线宽等属性。
cad2014新手入门教程
cad2014新手入门教程CAD2014新手入门教程CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种常用的工程设计软件。
对于初学者来说，CAD2014是一款功能强大且易于上手的版本。
本教程将介绍CAD2014的基本操作和常用工具，帮助新手快速入门。
1. 下载和安装CAD2014首先，打开CAD官方网站并找到CAD2014的下载链接。
点击下载并按照指示进行安装。
2. 启动CAD2014并创建新文档安装完成后，双击桌面上的CAD2014图标启动软件。
在主界面中，点击“新建”按钮创建一个新的绘图文档。
3. 设置绘图单位和标准在新建文档中，点击“格式”菜单，在下拉菜单中选择“单位”。
根据需要设置绘图的单位和精度，例如选择毫米作为单位。
4. 绘制基本图形在CAD2014中，常用的基本图形包括直线、圆和矩形。
通过点击相应的工具按钮，然后在绘图区域中点击鼠标指定起点和终点，即可绘制出这些基本图形。
5. 编辑和修改图形CAD2014提供了一系列强大的编辑和修改工具，如移动、缩放、旋转和复制。
通过选择需要编辑的图形，然后点击相应的工具按钮进行操作。
6. 使用图层管理图层管理可以帮助用户更好地组织和控制绘图内容。
在CAD2014中，点击“格式”菜单，在下拉菜单中选择“图层管理器”。
可以创建新的图层，将图形分别放置在不同的图层中。
7. 应用文本和标注在CAD2014中，可以添加文本和标注来解释和说明绘图内容。
通过点击“注释”工具，然后在绘图区域中点击鼠标指定文本位置，输入所需文本。
8. 保存和导出绘图在完成绘图后，点击“文件”菜单，选择“保存”来保存当前的CAD文件。
同时，可以使用“导出”功能将绘图导出为其他格式，如JPEG或PDF。
上述步骤介绍了CAD2014的基本操作和常用工具。
通过反复练习和实践，新手可以逐渐熟悉CAD2014的使用方法，并在工程设计中灵活运用。
祝愿各位新手能够在CAD2014中取得进步！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
romand这种字体与romans字体相似，但它是使用双笔画定义的。
该字体能产生更粗、颜色更深的字符，特别适用于在高分辨率的打印机〈如激光打印机〉上使用。
romanc这种字体是roman字体的繁体〈双笔画，有衬线）romant这种字体是romac字体类似的三笔划的roman字体（三笔划，有衬线）italicc 这种字体是italic 字体的繁体〈双笔画，有衬线）italict 这种字体是三笔划的italic 字体（三笔划，有衬线）scripts 这种字体是script 字体的简体〈单笔划）scriptc 这种字体是script 字体的繁体〈双笔画）greeks这种字体是Greek字体的简体〈单笔划，无衬线〉.greekc这种字体是Greek字体的繁体（双笔划，有衬线）1. 【Ctrl+N无效时之解决办法】众所周知CTRL+N是新建命令，但有时候CTRL+N则岀现选择面板，这时只需到OP选项里调下设置。
操作：OP （选项）系统右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2. 【Ctrl键无效之解决办法】有时我们会碰到这样的问题，比如CTRL+C（复制），CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下，操作：OP （选项）-----用户系统配置------WINDOWS标准加速键（打上勾），标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3. 【填充无效时之解决办法】有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下，OP ......... 显示........... 应用实体填充（打上勾）4. 【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以如下解决：进入0P（选项）...... 选择......... SHIFT 键添加到选择集（把勾去掉），用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。
命令：PICKADD 值：0/15. 【CAD命令三键还原】如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办，这时不需重装，也不需要一个一个的改。
操作：OP选项-----配置-----重置，即可恢复。
但恢复后，有些选项还需要一些调整，例如十字光标的大小等〜6. 【鼠标中键不好用怎么办呀】正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是岀下一个菜单，很烦人。
这时只需调下系统变量mbutt on pan即可初始值：1支持菜单（.mnu）文件定义的动作当按住并拖动按钮或滑轮时，支持平移操7. 【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格” 但现在就让我们用右键来代替他们吧OP选项-----用户系统配置……绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8. 【图形里的圆不圆了怎么办】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了一个命令搞定它命令：RE~O可9. 【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）op----显示图形窗口中显示滚动条即可10. 【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容这样用2002 2004 2006 都可以打开了方便操作11. 【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------ 添加打印列表但在这之前，你得自己建立一个属于自己的例表表告诉我你不会建12. 【如果在标题栏显示路径不全怎么办】op选项 ..... 打开和保存.......... 在标题栏中显示完整路径（勾选）即可13. 【目标捕捉（OSNAP有用吗】答：用处很大。
尤其绘制精度要求较高的机械图样时，目标捕捉是精确定点的最佳工具。
对此也是非常重视，每次版本）D升级，目标捕捉的功能都有很大提高。
切忌用光标线直接定点，这样的点不可能很准确。
14. 【为什么绘制的剖面线或尺寸标注线不是连续线型】答：AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。
如果当前的线型不是连续线型，那么绘制的剖面线和尺寸标注就不会是连续线。
15. 【如何减少文件大小】答：在图形完稿后，执行清理（PURGE命令，清理掉多余的数据，如无用的块、没有实体的图层未用的线型、字体、尺寸样式等，可以有效减少文件大小。
一般彻底清理需要PURGED到三次。
“ -purge ”，前面加个减号，清理的会更彻底些★补充：方法二：用WBLOC命令。
把需要传送的图形用WBLOC命令以块的方式产生新的图形文件，把新生成的图形文件作为传送或存档用。
目前为止，这是笔者发现的最有效的“减肥”方法。
现简明示例如下：命令：“ wblock ”（在弹岀的对话框中输入文件名及文件存放位置，由于非常简单，故在此省略对话框图形）定义的名字：（直接回车）给一个基点：（任选一点）选择物体：（选择完毕后回车）这样就在你指定的文件夹中生成了一个新的图形文件。
笔者对自己的DW取件用两种方法精简并对比效果发现，精简后的文件大小相差几乎在5K以内16. 【如何将自动保存的图形复原】答：AutoCAD将自动保存的图形存放到AUTO.SV或AUTO?.SV文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。
一般该文件存放在WINDOW的临时目录，如C:\WINDOWS\TEMP补充：默认状态下*sv$文件的存放位置：win9x :—般该文件存放在WINDOW的临时目录，如C:\WINDOWS\TEMP winnt/2000/xp开始菜单-> 运行，输入％temp% （有可能％tmp池行），确定17【为什么不能显示汉字？或输入的汉字变成了问号】答：原因可能是：1. 对应的字型没有使用汉字字体，如HZTXT.SHX等；2. 当前系统中没有汉字字体形文件；应将所用到的形文件复制到AutoCAD的字体目录中（一般为）；3. 对于某些符号，如希腊字母等，同样必须使用对应的字体形文件，否则会显示成？号。
如果找不到错误的字体是什么，或者你眼神不太好，性子有点急，那么你从新设置正确字体及大小，，从新写一个，然后用小刷子点新输入的字体去刷错误的字体即可咯—注：（系统是有一些自带的字体但有的时候由于错误操作，或等等一些外界因素而导致汉字字体丢失这样会给你带来很大的不便这时你去别人的电脑中考一些字体过来就OK 了18. 【为什么输入的文字高度无法改变】？答:使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写岀来的文本高度是不变的，包括使用该字型进行的尺寸标注。
19. 【为什么有些图形能显示，却打印不岀来】答：如果图形绘制在AutoCAD自动产生的图层（DEFPOINTS ASHADE等）上,就会岀现这种情况。
应避免在这些层知道不20. 【DW攻件破坏了怎么办】答：文件… 绘图实用程序… 修复.选中你要修复的文件此方法百分之50有效有人也会用recover介意不过.如果你有设自动保存.在某些情况下.比如.停电后.电脑有UPS的情况.还要做事的话.建议马上手动备份后再做事.不然有时候.会自动保存的时候.一下没电了.那就完了.就不能修复了.因为只保存了一半就关机了.千万注意哦. 不信你试试.因为我遇到过这样的事21【如果你想修改块怎么办】答：好多人都以为修改不了块，就将其炸开，然后改完在合并重定义成块，那不是有病吗嘻嘻看好了修改块命令:REFEDIT,按提示，修改好后用命令:REFCLOSE确定保存，你原先的按改后也随之保存22【简说两种打印方法】打印无外乎有两种一种是模型空间打印；另一种则是布局空间打印你说的一个框一个框的打印则是模型空间打印这需要对每一个独立的图形进行插入图框然后根据图的大小进行缩放图框例：平面图，平面布置图，天棚图，地板图，部面图〜 ........等等这你打图时就很慢如果采用布局打印则可实现批量打印不需插件1. 切换到布局，进行页面设置（纸张大小，或四周的边距等）2. 删掉原图3插入1:1的图框（确定你有这个框）4视图视口，拖岀原来的图5定义比例（针对图形）（命令：Z空格S空格）这时需用MS或PS命令进行框内与框外的切换6.Z空S空，如果给的比例为那么你这个图的比例就为1/1以上就是对一个图进行了打印操作为了和你说的清楚我们设上面这个图为接下来为所有的图进行操作关键在这里，看仔细点右键点击布局，选择移动或复制，这时会出现一个对话框你把“副本”勾选然后移到结尾当然，这根据你打图的排列顺序有关，你可以自定2这时又岀现了一个副本也就是X图形的副本这时你用MS命令切换到框内，用P平移命令，找到第二个你想打印的图形，然后进行比例缩放如果图形都一样我是说，如果X图为平面，这个图为天棚，我想这个比例就不用从调了因为都是一样的大小3. PS命令切换到框外Z空格E空格，最大化，自己感觉一下图形是否合适如不合适在进行调整4. 接下来的操作都一样就是复制副本注：你得把所有的图都画在一个模型空间里这样才可实现批量打印这是本人的方法也许有不对的地方望理解23. 【画矩形或圆时没有了外面的虚框怎么办】这个问题也比较常见答：系统变量dragmode ON勾选即可解决24. 【画完椭圆之后，椭圆是以多义线显示怎么办】椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时, 生成的椭圆是PLINE。
（为0时，显示的是实体25【镜像过来的的字体保持不旋转怎么办】值为0时，可保持镜像过来的字体不旋转1时，进行旋转v26.【平方怎么打岀来呀】1T文字命令，输入数字35在2前面输入SHIFT+6,然后按B/A键，此方法为下标在2后面输入SHIFT+6,然后按B/A键，此方法为上标（即平方）27:【特殊符号的输入】我们知道表示直径的“①”、表示地平面的“士”、标注度符号“°”都可以用控制码％% C、％% P、％% D来输入可是在CAD里咋输入啊T文字命令，拖岀一个文本框框（不要告诉我你不会脱呀）2. 在对话框中右键…… 符号------会出现一些选项28:【打印岀来的字体是空心的怎么办】在命令行输入TEXTFILL命令值为0则字体为空心。
