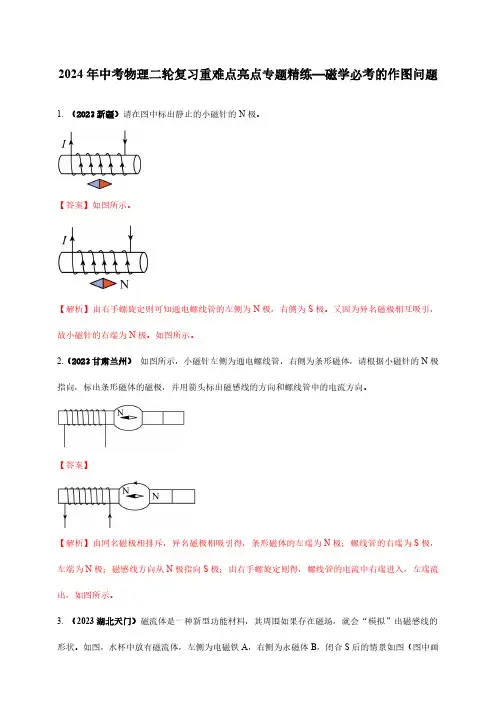

2024年中考物理二轮复习重难点亮点专题精练—磁学必考的作图问题1.（2023新疆）请在图中标出静止的小磁针的N极。

【答案】如图所示。

【解析】由右手螺旋定则可知通电螺线管的左侧为N极，右侧为S极。

又因为异名磁极相互吸引，故小磁针的右端为N极。

如图所示。

2.（2023甘肃兰州）如图所示，小磁针左侧为通电螺线管，右侧为条形磁体，请根据小磁针的N极指向，标出条形磁体的磁极，并用箭头标出磁感线的方向和螺线管中的电流方向。

【答案】【解析】由同名磁极相排斥，异名磁极相吸引得，条形磁体的左端为N极；螺线管的右端为S极，左端为N极；磁感线方向从N极指向S极；由右手螺旋定则得，螺线管的电流中右端进入，左端流出，如图所示。

3.（2023湖北天门）磁流体是一种新型功能材料，其周围如果存在磁场，就会“模拟”出磁感线的形状。

如图，水杯中放有磁流体，左侧为电磁铁A，右侧为永磁体B，闭合S后的情景如图（图中画出了一条磁惑线）。

已知A左端为N极，请在括号内标出电源左端的极性（“+”或“-”）B右端的磁极（“N”或“S”），并标出图中磁感线的方向。

【答案】【解析】螺线管的右侧为N极，根据安培定则可知，电流从螺线管的右端流入，左端流出，故电源右端为正极；磁感线是从磁体的N极出来回到磁体的S极的，故永磁体B的左端为S极，右端为N 极。

4.（2023湖北随州）五一假期小聪和父母到随州大洪山旅游，茂密的森林里丰富的物种深深地吸引着他们，可走着走着迷路了。

小聪镇定地找出电池和导线在一根短木棒上密密匝匝地绕制成通电螺线管，又找来一个塑料圆盘用几根细线悬吊起来，然后将螺线管放在这个可以自由水平转动的圆盘上。

小聪依靠这个自制装置的引导成功地走出了森林。

如图是小聪的自制指南针，图中规定了通电螺线管的N极，请用笔画线代替导线画出绕线（画3匝示意即可）并在螺线管周图画出一条磁感线。

【答案】如图所示【解析】自制指南针静止时，右端为N极，下左端为S极，根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（右端），则四指曲所指的方向为电流的方向。

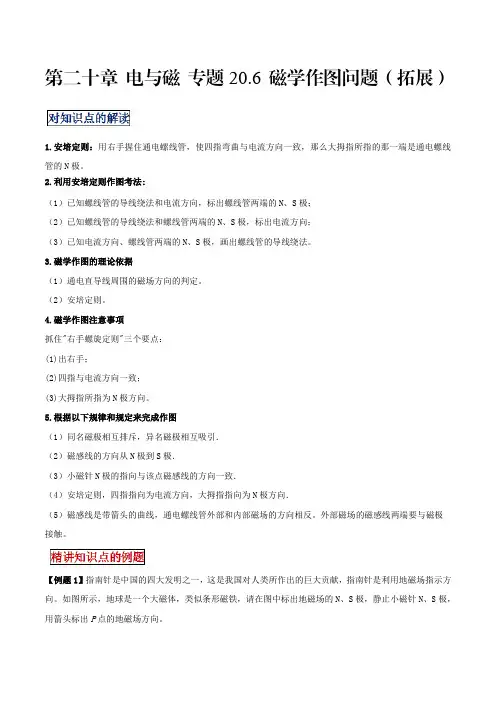

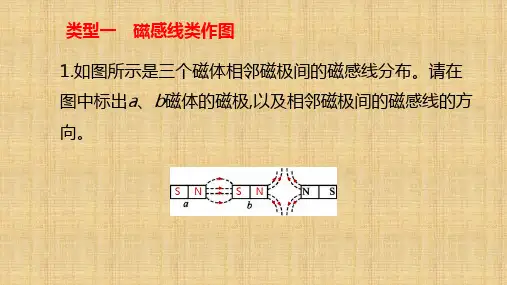

第二十章电与磁专题20.6 磁学作图问题（拓展）1.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。

2.利用安培定则作图考法:（1）已知螺线管的导线绕法和电流方向，标出螺线管两端的N、S极；（2）已知螺线管的导线绕法和螺线管两端的N、S极，标出电流方向；（3）已知电流方向、螺线管两端的N、S极，画出螺线管的导线绕法。

3.磁学作图的理论依据（1）通电直导线周围的磁场方向的判定。

（2）安培定则。

4.磁学作图注意事项抓住"右手螺旋定则"三个要点：(1)出右手；(2)四指与电流方向一致；(3)大拇指所指为N极方向。

5.根据以下规律和规定来完成作图（1）同名磁极相互排斥，异名磁极相互吸引．（2）磁感线的方向从N极到S极．（3）小磁针N极的指向与该点磁感线的方向一致．（4）安培定则，四指指向为电流方向，大拇指指向为N极方向．（5）磁感线是带箭头的曲线，通电螺线管外部和内部磁场的方向相反。

外部磁场的磁感线两端要与磁极接触。

【例题1】指南针是中国的四大发明之一，这是我国对人类所作出的巨大贡献，指南针是利用地磁场指示方向。

如图所示，地球是一个大磁体，类似条形磁铁，请在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。

【答案】如图所示。

【解析】地磁场的地磁南极在地理北极附近，地磁南极在地理北极附近；小磁针北极指向地理北极，磁感线的切线方向为该点的磁场方向，在在图中标出地磁场的N、S极，静止小磁针N、S极，用箭头标出P点的地磁场方向。

2．【例题2】如图所示，请根据小磁针指向确定电源a端的极性，用“+”或“﹣”填在（）内。

【答案】如图所示：。

【解析】已知小磁针指向，根据磁极间的相互作用可确定螺线管的极性，然后利用安培定则可确定电源a 端的极性。

已知小磁针右端为N极，根据磁极间的相互作用可确定螺线管的左端为S极，右端为N极，用右手握住螺线管，大拇指所指的方向为N极方向，四指指向电流方向，则电流从螺线管的左端流入，所以电源a 端为正极。

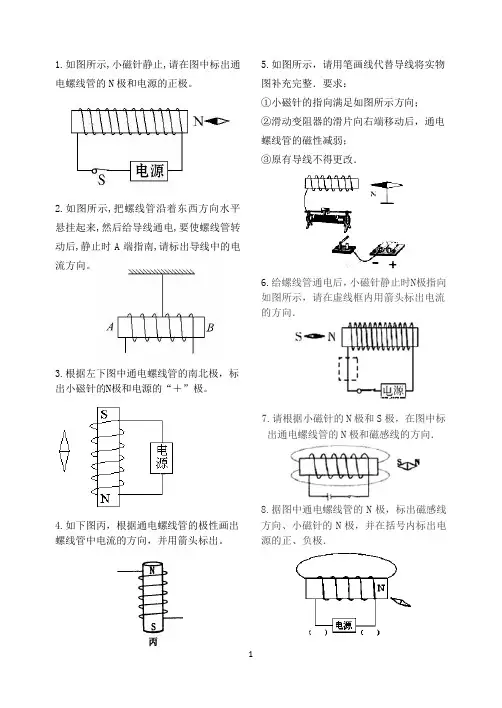

1.如图所示,小磁针静止,请在图中标出通电螺线管的N 极和电源的正极。

2.如图所示,把螺线管沿着东西方向水平悬挂起来,然后给导线通电,要使螺线管转动后,静止时A 端指南,请标出导线中的电流方向。

3.根据左下图中通电螺线管的南北极，标出小磁针的N 极和电源的“＋”极。

4.如下图丙，根据通电螺线管的极性画出螺线管中电流的方向，并用箭头标出。

5.如图所示，请用笔画线代替导线将实物图补充完整．要求：①小磁针的指向满足如图所示方向； ②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱； ③原有导线不得更改．6.给螺线管通电后，小磁针静止时N 极指向如图所示，请在虚线框内用箭头标出电流的方向．7.请根据小磁针的N 极和S 极，在图中标出通电螺线管的N 极和磁感线的方向．8.据图中通电螺线管的N 极，标出磁感线方向、小磁针的N 极，并在括号内标出电源的正、负极．9.如图是利用太阳能给LED路灯供电的自动控制电路的原理示意图。

其中，R是光敏电阻，光敏电阻的阻值R随光照度的增强而减小。

白天，通过太阳能电池板与蓄电池回路将太阳能转化为化学能储存在大容量蓄电池内。

傍晚，当光照度小于一定值时，通过蓄电池与LED回路，路灯开始工作。

请用笔画线将电路原理图连接完整，使工作电路能正常工作(与触点的接线只能接在静触点上，图中已给出静触点D、E、F、G的四根引线；连线不能交叉)10.如上右图所示，根据通电线圈的扭转方向在图中画出左边螺线管的绕线方向并标出两个螺线管的N、S极和电源的正负极。

11.如图所示，小磁针静止在地球赤道正上方，请标出此时小磁针的N、S极．12.用箭头标出图1中磁感线的方向．13.如图丙所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极。

14.在如图所示的电路中，根据螺线管内部小磁针静止时的指向标出通电螺线管的N 极和电源正极．15.图中标出开关S闭合后通电螺丝管的“N”极．16.根据图中通电螺线管的N、S极，在括号内标出电源的“+”极和“-”极．。

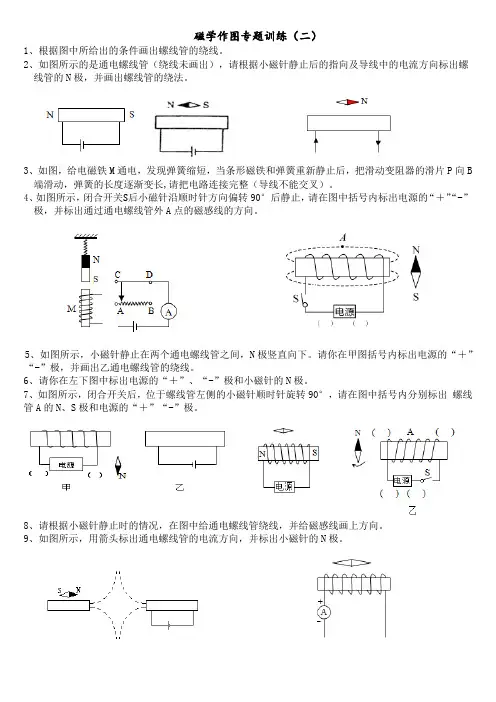

磁学作图专题训练（二）1、根据图中所给出的条件画出螺线管的绕线。

2、如图所示的是通电螺线管（绕线未画出），请根据小磁针静止后的指向及导线中的电流方向标出螺线管的N极，并画出螺线管的绕法。

3、如图，给电磁铁M通电，发现弹簧缩短，当条形磁铁和弹簧重新静止后，把滑动变阻器的滑片P向B 端滑动，弹簧的长度逐渐变长,请把电路连接完整（导线不能交叉）。

4、如图所示，闭合开关S后小磁针沿顺时针方向偏转90°后静止，请在图中括号内标出电源的“＋”“-”极，并标出通过通电螺线管外A点的磁感线的方向。

5、如图所示，小磁针静止在两个通电螺线管之间，N极竖直向下。

请你在甲图括号内标出电源的“＋”“-”极，并画出乙通电螺线管的绕线。

6、请你在左下图中标出电源的“＋”、“-”极和小磁针的N极。

7、如图所示，闭合开关后，位于螺线管左侧的小磁针顺时针旋转90°，请在图中括号内分别标出螺线管A的N、S极和电源的“＋”“-”极。

8、请根据小磁针静止时的情况，在图中给通电螺线管绕线，并给磁感线画上方向。

9、如图所示，用箭头标出通电螺线管的电流方向，并标出小磁针的N极。

10、用如图所示的电路探究电生磁现象时，当滑动变阻器的滑片向A端滑动，通电螺线管的磁性减弱，请你用笔画线代替导线将实物图补充完整，并标出通电螺线管的N极。

11、A、B是两个电磁铁，闭合开关后，小磁针在如图所示的位置静止，C是两个电磁铁之间的一条磁感线，请标出：(1)电磁铁间磁感线的方向。

(2)电源右端的极性(用“+”或“-”表示)。

（3）电磁铁B 上方小磁针的N极。

12、闭合开关S，电磁铁、条形磁体和小磁针静止时的位置情况如图所示，请标出：（1）磁感线的方向。

（2）电源右端的极性（用“+”或“-”表示）。

（3）条形磁体左端的极性（用“N”或“S”表示)。

13、如图是一种防汛报警器的原理图，请用笔画线正确连接电路。

当水面没到达警戒水位时，绿灯亮；当水面上涨到达警戒水位时，电铃响起报警。

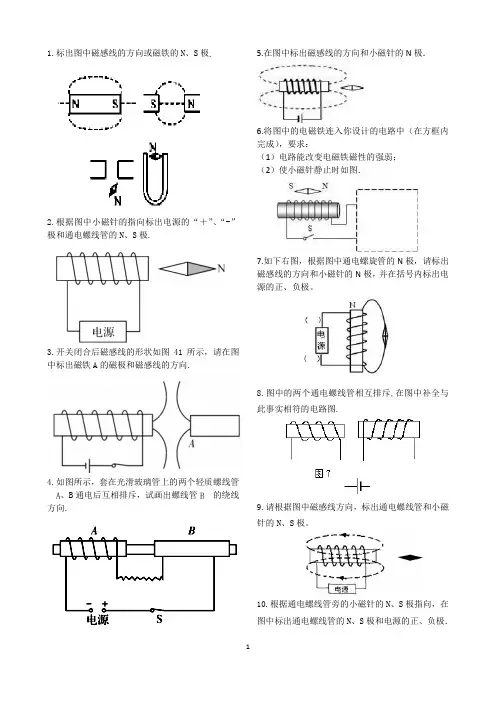

1.标出图中磁感线的方向或磁铁的N 、S极2.根据图中小磁针的指向标出电源的“＋”、“-”极和通电螺线管的N 、S 极.3.开关闭合后磁感线的形状如图41所示，请在图中标出磁铁A 的磁极和磁感线的方向.4.如图所示，套在光滑玻璃管上的两个轻质螺线管、B 通电后互相排斥，试画出螺线管的绕线方向.5.在图中标出磁感线的方向和小磁针的N 极．6.将图中的电磁铁连入你设计的电路中（在方框内完成），要求：（1）电路能改变电磁铁磁性的强弱； （2）使小磁针静止时如图．7.如下右图，根据图中通电螺旋管的N 极，请标出磁感线的方向和小磁针的N 极，并在括号内标出电源的正、负极。

8.图中的两个通电螺线管相互排斥,在图中补全与此事实相符的电路图.9.请根据图中磁感线方向，标出通电螺线管和小磁针的N 、S 极。

10.根据通电螺线管旁的小磁针的N 、S 极指向，在图中标出通电螺线管的N 、S 极和电源的正、负极．11.根据图中小磁针静止时的指向，在图中标出通电螺线管的N 极及电源的正、负极．12.通电螺线管周围的磁感线分布及方向如图所示，请标出它的N 、S 极及电源正负极。

13.图所示，磁体N 极与通电螺线管A 端相吸引，标出通电螺线管的电流方向。

14.现代战争中有一种新型电磁炮，它是利用电磁技术制成的一 种先进武器，具有速度快、命中率高等特点，如图所示，通电导体ab 在磁场力的作用下沿导轨加速运动，系在通电导体上的炮弹以10km/s 的速度发射出去，请作出炮弹在炮膛内受力的示意图．15.如图甲所示的是A 、B 两个磁滑环套在玻璃管上研究磁悬浮的装置，乙图是它的截面图，图中已标出A 滑环的N 极， 请你分别在乙图中的A 滑环上标出磁极S ，在B 滑环上标出 S 极和N 极，并在B 环上作出它的受力示意图。

16.图中有条形磁铁M ，小磁针和电磁铁，虚线表示条形磁铁与电磁铁间的磁感线大致形状．图中用“N ”和“S ”符号标明条形磁铁M 和小磁针的磁极．17.如图是录音磁头的工作原理，录音时磁带上的一层磁性材料通过与磁头作用：被磁化，变成类似于图中的小磁体，从而记录声音．请根据图中小磁体的极性，标出：此时磁头线圈中电流的方向．5、请连接图中的工作电路部分,使控制电路上S 断开时甲灯亮，S 合上时乙灯亮。

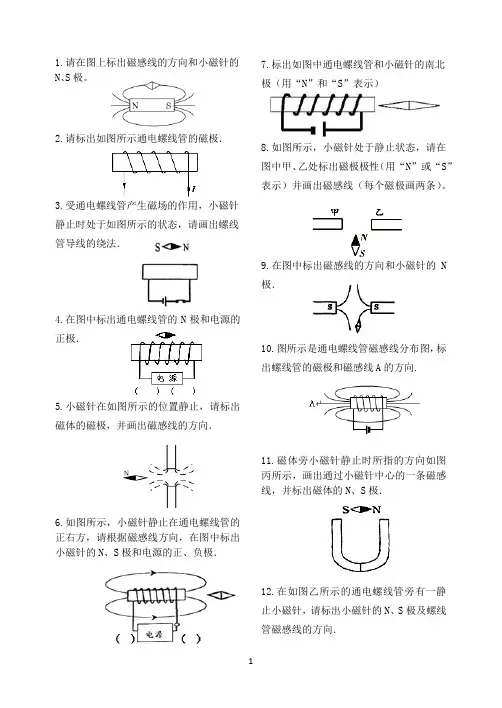

1.请在图上标出磁感线的方向和小磁针的N、S极。

2.请标出如图所示通电螺线管的磁极．3.受通电螺线管产生磁场的作用，小磁针静止时处于如图所示的状态，请画出螺线管导线的绕法．4.在图中标出通电螺线管的N极和电源的正极．5.小磁针在如图所示的位置静止，请标出磁体的磁极，并画出磁感线的方向．6.如图所示，小磁针静止在通电螺线管的正右方，请根据磁感线方向，在图中标出小磁针的N、S极和电源的正、负极．7.标出如图中通电螺线管和小磁针的南北极（用“N”和“S”表示）8.如图所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性（用“N”或“S”表示）并画出磁感线（每个磁极画两条）。

9.在图中标出磁感线的方向和小磁针的N 极．10.图所示是通电螺线管磁感线分布图，标出螺线管的磁极和磁感线A的方向.11.磁体旁小磁针静止时所指的方向如图丙所示，画出通过小磁针中心的一条磁感线，并标出磁体的N、S极．12.在如图乙所示的通电螺线管旁有一静止小磁针，请标出小磁针的N、S极及螺线管磁感线的方向．13.根据图中小磁针的指向，画出通电螺旋管磁感应线的方向，并标出电源的正、负极．14.在图中标出磁感线的方向及小磁针的N极.15.图是小磁针在通电螺线管旁静止时的情况，请画出螺线管的绕法和磁感线A的方向．16.小磁针静止时的位置如图所示,请标出电源“+”“-”极和磁感线的方向.17.请按要求将图中的电磁铁连入你设计的电路中（在方框内完成）．要求：A.电路能改变电磁铁磁性的强弱；B.电路接通后能使小磁针静止在图示位置．18.在一个圆筒纸盒里有一条形磁铁，圆筒纸盒外放一些小磁针．如图所示，是各个小磁针的指向示意图，请你画出圆筒纸盒里条形磁体并标明N、S极．19.请根据小磁针的指向在图中画出通电螺线管的绕法。

20.如图所示，请按要求连接电路，使得开关S闭合后，两个通电螺线管相互吸引；标出小磁针静止时的N极．21.如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管的绕线，并标出电源的正、负极。

磁现象作图题训练．作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性;.．标出图中磁铁的极性及磁感线的方向2. 并画出磁感线的方向,请标出磁体的磁极,3．小磁针在图中所示的位置静止、画出下列磁体周围的磁感线的分布。

4并画出磁体周围的磁感线。

S5．在图上标明小磁针的N、极.在一个圆形纸盒里藏放着一根条形磁铁，在盒子周围放置一些小磁针（小磁6.，这些小磁针静止时的指向如图甲所示。

画出盒内条形磁铁的极）N针涂黑端为、S极。

N大致位置，并标明 7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置。

、（1）试在图甲中标出AB、C三点的磁感线方向；三点处的小磁针静止时北极所指的方向以及磁B、C、）在图乙中标出放在（2A N 针的、S极；）在图丙中标出小磁针将会发生转动的方向。

3（．点A8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在（注：至少画三根磁感线，且能看出磁极间磁场分布极．画一小磁针，并标出N 的特点）或用所示，小磁针处于静止状态，请在图中甲、乙处标出磁极极性9.如图(a)( )．S表示)并画出磁感线(每个磁极画两条极的指向标出磁体的磁极和磁感线的方向。

N10.所示，根据小磁针电与磁第二部分”-“+”、根据图中所画磁感线的方向，标出通电螺线管的8.N、S极和电源的“极．中，标出电源的正、负极。

9.在图2 、S极．10.请标出图3中通电螺线管附近小磁针的NN电源图2图3极。

4中标出磁感线的方向和小磁针的N在图11.极以及磁感线的方向S512.请在图中标明通电螺线管的N、请根据图13.6中小磁针静止时的指向，标出通电螺线管中的电流方向。

7中通电螺线管和小磁针的南北极（用“S”和“N”表示）14.标出图4 图图图图所示，8如图根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极．15.9如图16.，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

图图10中给出的条件画出螺线管的绕线。

中考作图专题-电磁学作图1．如图所示为两个磁极间的磁感线分布图，小磁针静止在A点。

请在图中标出磁极的名称以及小磁针的N极。

2．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。

请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。

3．闭合开关S后，在通电螺线管和条形磁铁的共同作用下，小磁针静止在图示位置。

请在图中标出小磁针的N极和A点的磁感线方向。

4．给电磁铁通电后小磁针静止时的指向如图所示，在图中标出通过螺线管的电流方向，标明电磁铁的N、S极。

5．如图所示，在螺线管旁悬挂一条形磁体。

闭合开关后，条形磁体向左偏。

请在括号内标出：（1）通电螺线管的“N”或“S”极；（2）电源的“+”或“-”极。

6．在图中请根据磁感线的方向在图中两个虚线框内分别标出小磁针和电源的极性。

7．条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线A点处的磁场方向；①小磁针的N极。

8．在图中相应的括号中，标出永磁体的“N”或“S”极和电源的“+”或“-”极。

9．根据图中小磁针N极的指向标出通电螺线管外部的磁感线方向，并在括号内标出电源的“+”或“﹣”极。

10．通电螺线管左侧放一条形磁体，闭合开关后，小磁针静止在如图所示的位置。

请标出：（1）电源右侧的极性（用“+”或“-”表示）；（2）a点磁感线方向；（3）小磁针静止时右端的磁极（用“N”或“S”表示）。

11．如图，请根据磁感线的方向，标出静止小磁针的N极和电源的正极。

12．如图所示，画出通电螺线管中的电流方向和它外部磁感线a的方向。

13．闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。

14．当金属温度降低到某一时，会产生神奇的现象。

在一个浅平的锡盘中，放入一个体积很小但磁性很强的永久磁体，然后将座降低至-270①，使锡盘出现超导性。

此时锡盘表面出现超导电流，可看见小磁体竟然离开锡盘，飘然升起。

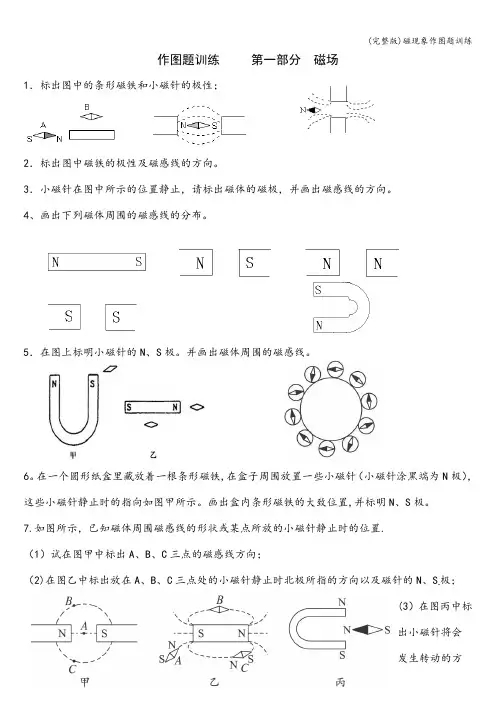

作图题训练第一部分磁场1．标出图中的条形磁铁和小磁针的极性；2．标出图中磁铁的极性及磁感线的方向。

3．小磁针在图中所示的位置静止，请标出磁体的磁极，并画出磁感线的方向。

4、画出下列磁体周围的磁感线的分布。

5．在图上标明小磁针的N、S极。

并画出磁体周围的磁感线。

6。

在一个圆形纸盒里藏放着一根条形磁铁,在盒子周围放置一些小磁针（小磁针涂黑端为N极），这些小磁针静止时的指向如图甲所示。

画出盒内条形磁铁的大致位置,并标明N、S极。

7.如图所示，已知磁体周围磁感线的形状或某点所放的小磁针静止时的位置.（1）试在图甲中标出A、B、C三点的磁感线方向；（2)在图乙中标出放在A、B、C三点处的小磁针静止时北极所指的方向以及磁针的N、S极；(3）在图丙中标出小磁针将会发生转动的方向。

8.两条形磁铁的磁极如图相对，请在下图中画出这两磁极间的磁感线，在A 点画一小磁针，并标出N 极．（注：至少画三根磁感线,且能看出磁极间磁场分布的特点）9。

如图(a ）所示，小磁针处于静止状态,请在图中甲、乙处标出磁极极性（用”或S 表示)并画出磁感线（每个磁极画两条)．10.所示，根据小磁针N 极的指向标出磁体的磁极和磁感线的方向.第二部分 电与磁8。

根据图中所画磁感线的方向，标出通电螺线管的N 、S 极和电源的“+”、“—”极． 9。

在图2中，标出电源的正、负极。

10。

请标出图3中通电螺线管附近小磁针的N 、S 极．11.在图4中标出磁感线的方向和小磁针的N 极。

12.请在图5中标明通电螺线管的N 、S 极以及磁感线的方向13.请根据图6中小磁针静止时的指向,标出通电螺线管中的电流方向。

14。

标出图7中通电螺线管和小磁针的南北极（用“S”和“N"表示)15。

如图8所示，根据小磁针静止时的位置,标出电磁铁的磁极和电源的正负极．图2N电源图3图4图5 图6图716.如图9，在通电螺线管的上端有一静止的小磁针，请把线圈绕制完成。

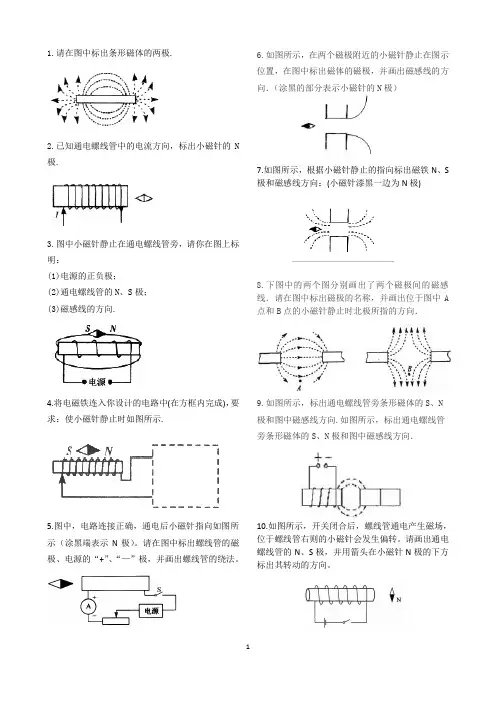

1.请在图中标出条形磁体的两极.2.已知通电螺线管中的电流方向，标出小磁针的N 极.3.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极； (2)通电螺线管的N 、S 极； (3)磁感线的方向.4.将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示.5.图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N 极）。

请在图中标出螺线管的磁极、电源的“+”、“—”极，并画出螺线管的绕法。

6.如图所示，在两个磁极附近的小磁针静止在图示位置，在图中标出磁体的磁极，并画出磁感线的方向．（涂黑的部分表示小磁针的N 极）7.如图所示，根据小磁针静止的指向标出磁铁N 、S 极和磁感线方向：(小磁针漆黑一边为N 极)8.下图中的两个图分别画出了两个磁极间的磁感线．请在图中标出磁极的名称，并画出位于图中A 点和B 点的小磁针静止时北极所指的方向．9.如图所示，标出通电螺线管旁条形磁体的S 、N 极和图中磁感线方向.如图所示，标出通电螺线管旁条形磁体的S 、N 极和图中磁感线方向．10.如图所示，开关闭合后，螺线管通电产生磁场，位于螺线管右则的小磁针会发生偏转。

请画出通电螺线管的N 、S 极，并用箭头在小磁针N 极的下方标出其转动的方向。

11.在下图中，根据通电螺线管的N 、S 极，在图中分别标出电源的正负极和两小磁针静止时的N 、S 极。

12.请在图中分别标出小磁针a 、b 静止时的N 、S 极．13.如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求．将图中元件连成一个火警报警器电路（a 、b 、c 为三个接线柱，连线时不 要交叉）．14.（1）如图1所示，小磁针在条形磁铁作用下处于静止状态．①请你标出条形磁铁的南北极（用S 、N 表示）； ②用箭头标出图中条形磁铁磁感线的方向．（2）如图2所示，摆球从A 点自由摆动到B 点时，请作出：①摆球所受重力的示意图； ②绳对摆球拉力的示意图．15.在图所示的电路中，请用笔画线代替导线将电路补全。

人教版九年级电磁学绘图题带答案学校:姓名：班级：一、作图题1 .如下图,给电磁铁M通电,发现弹簧开始被压缩,过一会儿,条形磁铁和弹簧重新处于静止.此时把滑动变阻器的滑片尸向8端滑动,弹簧的长度逐渐变短.请用笔画线代替导线,把电路连接完整(导线不能交叉,弹簧在其弹性限度内).2 . (1)条形磁体旁的小磁针静止时所指的方向如下图.试标出条形磁体的N、S极和磁感线的方向.3 .根据小磁针静止不动的情况,标出小标磁针的磁极方向,另一个磁极的名称,并标出磁体的N、S极..()3匚4 .如图,通电螺线管通电后,小磁针静止时的位置如下图.请标出螺线管外部磁感线的方向和电源的正负极.5 .根据图中小磁针的指向,画出通电螺旋管磁感应线的方向,并标出电源的正、负极.6 .在以下图中,标出磁感线的方向和小磁针的N极.7 .根据题目要求作图：(1)如图气球在空中沿虚线做匀速直线运动,不计空气阻力,请画出气球的受力示意图.(2)作出图中物体48在平面镜中所成的像,4(3)根据通电螺线管左端小磁针静止时的指向标出螺线管N、S极及螺线管线圈中的电流」电源|—(1)(2) (3)8 .如下图,N和S为两个磁体的磁极,清标出图中A点的磁场方向. A Z)••…叵9 . (1)如下图,一束光从水中斜射入空气中,试画出折射光线的大致方向；(2)闭合开关S后,小磁针N极的指向如下图,请在图中括号内标出电源左端的极性 (用或表示工10 .在图中分别标出通电螺线管的N、S极和小磁针的N、S极.11 .根据题目要求作图〔1〕在图甲中画出球A所受重力的示意图.〔2〕在图乙中画出入射光线AO经平面镜后的反射光线.〔3〕在图丙中虚线框内标出通电螺线管的磁极,并画出螺线管的绕线.12 .如下图,开关S闭合时,原静止于水平面的电磁铁下端的铁块仍静止不动.〔1〕在括号内标出电磁铁下端的磁极:〔2〕画出图中铁块受到的重力G和磁力厂的示意图.13 .如下图,通电后欲使位于两个通电螺线管间的小磁针的指向不变,试在图中画出两螺线管上导线的绕法.14 .闭合开关S后,小磁针静止时N极的指向如下图,标出通电螺线管的N、S极并画出导线的绕法.15 .用箭头标出图丙中磁感线的方向./…・,・・•.♦♦■…..卜 /16 .如下图,水平地而上有一小车,其上放一条形磁体,左端地面固定一通电螺线管.当开关闭合时,小车保持静止,请在图中画出条形磁体在水平方向受力的示意图.17 .请你按要求改良如下图的“测定油箱内油量的装置〞：⑴器材：电磁继电器(如图),假设干导线,假设干电源,假设干触点,红、绿灯泡各1只.(2)要求：①通常情况下,绿灯亮、红灯火；②储油过少时,绿灯火、红灯亮.(3)请将电路设计填画在原图上(电路元件用电路符号表示,其余元件用示意图表示). 18 . (1)在图甲中连接电路,使滑动变阻器可以调行小灯泡的亮度,并且要求滑动变阻 器滑片向左移动,小灯泡变亮.19 .通电螺线管的某条磁感线如图,附近的小磁针处于静止状态,请标出电源的正负极 和小磁针的南北极,20 .在以下图中画出条形磁体和蹄形磁体的磁感线分布情况.1—蔓一1or( I 豫21.如下图,闭合开关S,弹簧长度变短,小磁针静止在图中所示位置,请在图中标〔2〕磁感线方向〔3〕小磁针的N极22 .在图中标出A、B、C三点小磁针静止时北极所指的方向及磁感线的方向.M工.... 炉飞23 .如下图的是当开关闭合时右边小磁体受到的磁场力作用的情况,请你在图中标出通电螺线管的磁极和电源的正负极.24 .完成以下作图题〔i〕如图甲所示,请在0点画出足球受到的力的示意图.〔2〕根据通电螺线管的南北极,在图乙中的括号内标出电源的“ + 〞极或“-〞极.25 .如图,两磁体间放置的小磁针静止时如下图,请标出两磁体a、b端及小磁针上端磁极的名称.(I26 .在图中标出通电螺线管的N极和电流方向.27 .如下图螺线管通电后右端为S极,请在图中标出静止的小磁针的N极电源的正极并用箭头标出磁感线的方向.〔〕-[W]—28 .如下图,通电螺线管右上方放置一条形磁体,通电后发现条形磁体N极与通电螺线管上方相互吸引,小磁针静止在如下图位置.清标出：〔1〕电源上端的极性〔用或“-〞表示工〔2〕磁感线的方向.〔3〕小磁针右端的磁极〔用“N〞或表示小29 .如下图,弹簧测力计下悬挂一条形磁体,当开关闭合时,弹簧测力计的示数变大.请标出电磁铁的N极并用“ + 〞标出电源的正极.30 .根据如以下图的信息,标出通电螺线管的N极,并标出磁感线的方向.()31 . (1)1820年安培在科学院的例会上做了一次小实验,引起到会科学家的兴趣：如图所示,把螺线管悬挂起来,然后闭合开关S给导线通电,通电螺线管自由转动一段时间后,静止在如下图的位置.请你在图中的括号内标明通电螺线管的N、S极,并在图中的括号内标明电源的正负极.()() ()(2)如下图是某油量表的局部电路,油量表是由跟电阻Ri或£连接的电压表改装而成, 且当油量增加时,电压表读数增大,请在图中补画出电压表及其接线方式.(3)根据所示的电路图,请用笔画线连接实物图(Li、L?均为“2.5V, 0.8的小灯泡).32.如下图,画出通电螺线管的N、S极和电源的正、负极.33 .如下图,根据小磁针静止时位置,标出螺线管上的电流方向,及电源的正负极.—电源一WTTI1 一34 .图中小磁针静止在地球赤道正上方,请标出此时小磁针的N、S极.()36 .请标出通电螺线管两端的极性,并画出图中放置的小磁针北极在螺线管通电是的受力方向〔黑色局部表示小磁针的N级〕.37.完成以下作图:(1)如图甲,货物随传送带一起水平向右做匀速直线运动,画出该货物的受力示意图C(2)如图,一束光从水中斜射入空气,画出进入空气中折射光线的大致方向.(3)利用图丙中给出的信息,在图中标出电源正极,并用箭头标出磁感线的方向.()⑴如图,一束光垂直于凸透镜主光轴射向平而镜,请在图中画出该束:光经平面镜反射后 再通过凸透镜折射的光路图.(2)如图,插座的一局部已正确接入家庭电路,请将其他局部也正确接入家庭电路.⑶利用图中给出的信息,在图中标出电源正极,并用箭头标出磁感线的方向.线线线 x X地 □L --)39.请按要求完成以下各题.〔1〕图中Q才是入射光线A.的折射光线,请在图中画出入射光线8.的折射光线0*的大致位置〔2〕请在图中标出通电后螺线管和小磁针的N极〔3〕如图中被测物体的长度为mm aOcm 12 3f参考答案【详解】弹簧的长度逐渐变短,说明磁铁受到的斥力变大,故螺旋管的上端为S极,根据安培定那么可知,电磁铁的上端应接电源的正极；把滑动变阻器的滑片P向B端滑动,弹簧的长度逐渐变短,说明此时的电流变大,故应接滑动变阻器的B接线柱,如以下图所示：【解析】试题分析：磁感线由N极出发,回到S极：由于磁极间的相互作用可知,与S靠近的是N极,与N极靠近的是S极,如上图所示.考点：磁场：磁极3 3 E【解析】【详解】根据磁极的相互作用可以判断小磁针的左端为S极,右端为N极,另一个为S极,作图如T：【详解】由图可知,小磁针的右端是N极,左端为S极：由于同名磁极相互排斥,异名磁极相互吸引可知,通电螺线管的右端是S极,左端是N极.磁感线方向从N极指向S极.根据安培定那么,伸出右手握住螺线管使大拇指指示通电螺线管的N极,那么四指弯曲所指的方向为电流的方向,所以电源的左端为正极,右端是负极.如下图：【解析】首先观察小磁针的N极在左边,根据异名磁极相互吸引,得出通电螺线管的右端为S 极；再利用安培定那么：用右手握住螺线管,让四只指向螺线管中电流的方向,拇指所指的一端为螺线管的N极.判断螺线管中电流方向,那么右端为电源正极,左端为电源负极.考查了磁极间的相互作用,安培定那么.6.如下图_______ (Y _________________ _____【解析】试题分析:磁体周围的磁感线都是从磁体的N极出往返到磁体S极,此题是同名磁极的磁场, 都是远离N极的.根据小磁针静止时,N极的指向即为磁感线的方向,可以确定小磁针N极的方向. 考点：磁感线【解析】〔1〕不计空气阻力,气球要受到重力的作用,又由于气球做匀速直线运动,所以气球肯定还受到一个与重力等大反向的力〔2〕先根据像与物关于平面镜对称,作出端点A、B在平而镜中的像点A,、B',用虚线连接A：即为物体AB在平面镜中所成的像〔3〕小磁针的右端S极靠近电磁铁的左端,所以电磁铁的左端与小磁针的右端是异名磁极,那么电磁铁的左端为N极,右端为S 极.根据螺线管的NS极,结合线圈的绕向,利用安培定那么可以确定电流从螺线管的右端流入,左端流出：在磁体的周围磁感线从磁体的N极出发回到S极.所以磁感线的方向是指向磁极的一••讥.8,目…一叵【解析】试题分析：根据磁体周围的磁感线总是从磁体的N极出发,回到磁体的S极可知: 图为两个异名磁极相吸的磁铁周围的磁感线分布图：当左边磁体的右端为N极时,磁感线从N极出发,箭头指向右端磁体的左端,为S极.如图：考点：磁感线及其特点【详解】光从水中斜射入空气中,折射角大于入射角,如下图(2)⑵由小磁针的方向可知,通电螺线管左端为N极,根据右手螺旋法那么,可知电源的左端为负极.如下图<I>N【解析】试题分析：先由右手螺旋定那么得出通电螺线管的左端为s极,右端为N极,再由磁极间的相互作用规律得出小磁针的左端为S极,右端为N极.解：如图:OCT【点评】此题考查了右手螺旋定那么的使用和磁极间的相互作用规律.【解析】试题分析：在画力的示意图时,利用一根带箭头的线段来表示力,箭头的方向表示力的方向, 线段的长短表示力的大小,线段的起点在力的作用点上.重力的作用点在物体的重心,重力 的方向竖直向下的,所以此题中的重力作用在球心,方向与悬挂的绳在一条直线上.画反射 光线利用光的反射定律,先作出法线,利用反射角等于入射角画出反射光线.通电螺线管周 围的磁感线方向始终是从N 极指向S 极的,可以确定出磁极,根据安培定那么来确定螺线管 的绕线.考点：力的示意图、光的反射、磁感线的画法【详解】〔1〕安培定那么的内容是：伸出右手,四指指向螺线管中电流方向,大拇指所指的一端为螺 线管的N 极,由此可得,螺线管的上端为N 极,下端为S 极；〔2〕开关S 闭合时,通电螺线管产生磁性,吸引铁块,那么铁块受到的竖直向上的磁力厂和 竖直向下的重力作用,力的示意图如下图.G13 .如下图:12.【解析】试题分析：小磁针静止时,N极向左,左边螺线管右端是S极,左端是N极,根据安培定那么电流方向向上,右边螺线管左端是N极,根据安培定那么电流方向向上,如下图：-------- 1> --- 11 ------考点：通电螺线管的极性和电流方向的判断14 .见解析所示【解析】解答：〔1〕根据同名磁极相互排斥,异名磁极相互吸引,可以判断螺线管的右端是N 极,左端是S极.〔2〕用右手握住螺线管,大拇指指向N极,四指就是电流方向,可以判断电流从螺线管的右端流入.如图.-I1点睛：〔1〕根据同名磁极相互排斥,异名磁极相互吸引,判断螺线管的磁极.〔2〕根据安培定那么绕出螺线管的绕法.15 .见解析【解析】左边的磁体的右端为N极,右边的磁体的左端为N极,所以磁感线的方向是向右的,如下图:.. 洒….// r A 点造：在磁体的周围磁感线是从磁体的N 极出发回到S 极.可以根据图示的磁体的NS 极, 确定磁感线的方向.【详解】当开关闭合时,电流从电源的正极流出,在正面流下,背而流上,根据安培定那么可知,通电 螺线管的右端是N 极,小车上磁铁的左端为N 极,同名磁极相互排斥,所以小车受到了一 个向右的排斥力F ：因小车静止〔条形磁体也静止〕,所以磁铁同时受到水平向左的摩擦力 f 这两个力是一对平衡力,如下图.当油量正常时浮标上移,右侧触点下移与上方触点断开,此时右侧电路中电磁继电器不工作, 其触点与绿灯相连,绿灯亮、红灯火；当油量下降时,触点上移,接通电路此时继电器工作, 将右侧触点向下吸引,那么电路与红灯相连,故红灯亮、绿灯火.设计电路如下图：Li【详【详解】(1)当滑动变阻器滑片向左移动,小灯泡变亮,即电流表的示数增大,应使滑动变阻器的阻值减小,滑片应靠近滑动变阻器连接的下接线柱,所以用一根导线连接滑动变阻器的A点与电流表的负接线柱,如下图：⑵根据安培定那么,电流在螺线管上从里而一侧流向外侧,右手大拇指指向螺线管的右边为北极,磁感线的方向是从北极出来,回到南极,在磁感线的A点标一个向左的箭头,小磁针的左边为北极,标上N,如下图：NO【详解】由外部磁感线由N极指向S极可知通电螺线管左端为N极,由安培定那么可知电流由左侧流入,故电源左侧为正极,由异名磁极相互吸引和小磁针所在位置的可知小磁针左端为N极, 如下图：【解析】【详解】由磁感线的特点可知：磁体外部磁感线由N极指向S极,所以磁感线分布如下图;【解析】〔1〕开关闭合后,发现弹簧缩短,根据磁极间的相互作用,同名磁极相互排斥, 那么螺线管上端为S极,下端为N极,由右手螺旋定那么可得,电流由上侧流入,故电源左侧为正极,右侧为负极：〔2〕在磁体外部,磁感线的方向是从N极指向S极.〔3〕由磁极间的相互作用可知小磁针的上端为S极,下端为N极,如下图：点睛：根据开关S闭合,发现弹簧缩短,由磁极间的相互作用可知螺线管的磁极,利用右手螺旋定那么可得出电源的正负极.由磁极间的相互作用可知小磁针的磁极,在磁体外部,磁感线的方向是从N极指向S极.【解析】在磁体外部,磁感线是从AZ极出发回到S极,条形磁体的左端为S极、右端为,极,小磁针N极指向与该点的磁场方向一致.点暗：要求熟练掌握条形磁体的磁感线分布与磁场方向.【解析】由小磁体受到磁力作用向右运动可知,通电螺丝管的右端为N极,由安培定那么可知,电源b端为负极,a端为正极,如下图：s N]—N S* a b. -24.【解析】试题分析：〔1〕足球受到了两个力,重力和支持力；足球受到这两个力,处于静止状态即平衡状态；这两个力就是平衡力,大小相等、方向相反.如以下图所示：〔2〕结合图示的线圈绕向,利用安培定那么可以确定线圈中的电流方向是从螺旋管的右端流入,左端流出,所以电源的右端为正极,左端为负极.如以下图所示：考点：力的示意图；通电螺线管的极性和电流方向的判断【分析】由于磁体周围的磁感线从N极出发回到S极,根据磁感线方向即可确定磁铁的N、S极；根据小磁针静止时N极指向的方向为该点磁感线的方向,可以确定小磁针哪端是N极.【详解】磁体周闱的磁感线从N极出发回到S极,故磁铁的“、〃端为S极,由于小磁针静止时N极所指的方向与该点磁感线的方向一致,所以小磁针的上端为N极,如以下图所示：【详解】根据磁极间的相互作用及小磁针的N极可得,螺线管的左端为N极,由右手定那么可判断出螺线管中的电流方向如以下图所示：…927.【详解】 螺线管通电后右端为s 极,左端为N 极,根据右手螺旋定那么电流的流向如下图,故电源 的右端为S 极,磁场线的方向从N 极出发,回到S 极,从而在磁感线上表示箭头,小磁针 的左端是N 极所指的方向即磁感线的方向,依小磁针的左端为N 极,故如以下图所示【详解】 由“条形磁体N 极与通电螺线管上方相互吸引〞可得出通电螺线管的上端为S 极；根据螺 线管中线圈的绕向,利用安培定那么可以确定电源下端为正极,上端为负极：在磁体外部,磁 感线方向从N 极指向S 极：由磁极间的相互作用规律可知小磁针右端为S 极,如下图:【详解】开关闭合后弹簧测力计的示数减小,即弹簧变短,说明两磁铁相互排斥.那么由磁极间的相互 作用可知,电磁铁的,上端应为N 极,下端为S 极.由安培定那么可知,电流应由电磁铁的28.下端流入,故电源的左端为正极,如下图:【详根据图像,小磁针的北极靠近通电螺线管的右恻,判断通电螺线管的左侧是s极,左侧是N 极,磁场方向是从N极出发回到S极的,如图:【详地理的N极为地磁场的S极,由于同名磁极相互排斥,异名磁极相互吸引,所以螺线管的N 极将指向地磁场的S极,因此螺线管的右端为N极,指向地球的北方,再根据右手螺旋定那么可知电流的方向为判断电磁正负极,如下图：(s>匚--地理北方(+) <-)⑵⑵由图可知,R、&串联,当油量增加,浮标上升,在杠杆作用下,滑片下移,&连入电路的电阻变小,由串联分乐原理可知,治分压变小,那么Ri分压变大,所以电压表应与R 并联,电压表的连接如下图：(3)[3]由电路图可知灯泡Li、L2串联,电压表与灯泡Lz并联,开关与Li并联,根据电流的流向进行连接,如下图：【解析】【详解】小磁针静止时S极向左,那么由异名磁极间相互吸引可知螺线管右侧为N极,左侧为S极:由安培定那么可知电流由左侧流入螺线管,即电源左侧为正极：如下图：33.略【解析】由图知：小磁针的磁极为：右S、左N,那么根据磁极间的相互作用,可知螺线管的磁极为: 左N、右S：那么据安培定那么可知,螺线管上电流由左恻流入,右侧流出,故电源的左端为正极,右端为负极,如以下图所示：【解析】【详解】由江阴位置可判断,上端为地理的北极,由于地磁的南极在地理的北极附近,而地磁的北极在地理的南极附近,根据异名磁极相互吸引,所以小磁针指向北方〔即地磁的南极〕的为N 极,指向南方〔即地磁的北极〕的是小磁针的S极,如下图：【解析】【详解】由于球体与底座是相互别离的,且球体悬浮静止在空中,所以球体与底座之间是相互排斥的, 即该悬浮地球仪是利用同名磁极相互排斥的原理制成的: 球体静止在空中时受两个力的作用,一个是竖直向下的重力,一个是竖直向上的底座对它的斥力.在这两个力的作用下地球仪保持静止,所以这两个力是一对平衡力：根据力的示意图的画法画出各个力,如下图:电源的左端是正极,电流从通电螺线管的左端流入,右端流出,根据右手定那么可知,螺线管右端就是N极：由于同名磁极相互排斥,所以小磁针的N极即上端就会受到一个向右的排斥力的作用:【详解】(1)货物随传送带一起水平向右做匀速直线运动,货物与传送带之间没有相对运动,也没有相对运动趋势,所以货物不受摩擦力,只受重力和支持力的作用,且两个力是一对平衡力, 过货物的重心做一条竖直向上和竖直向下的带箭头的线段,标记G和凡注意两条线段长度相同,如下图(2)过入射点做水面的垂线为法线,光从水中斜射入空气中时,折射角大于入射角,由此在法线的右侧的空气中大致画出折射光线的方向,如下图(3)由图知通电螺线管的右端为S极,那么左端为N极,由于在磁体外部,磁感线总是从N极出发,回到S极,所以图中磁感线的方向是指向右的.根据右手螺旋定那么,伸出右手使大拇指指向螺旋管的北极,那么四指弯曲所指方向为电流的方向,所以电流从螺线管的右端流入, 那么电源的右端为正极.如下图(1)〞］过.点作法线,因入射光线与镜面的夹角为45°,所以入射角4 = 90.—45.= 45.由光的反射定律知,反射角等于45°,反射光线与入射光线的夹角等于90°,即反射光线垂直于入射光线,四入射光线垂直于主光轴,那么反射光线平行于主光轴：平行于凸透镜主光轴的光线经凸透镜折射后,折射光线通过凸透镜的焦点,如以下图所示.(2)［2］由三孔插座的连接方式：左零右火上接地知,位于最上端的导线为火线,位于中间的导线为零线,故将三线插座的左孔与零线相连：根据家庭电路用电器的连接方式和平安用电可知,开关应与火线相连,再与灯连接,灯的侧面的金属体与零线相连,如以下图所示.⑶网由图知,通电螺线管的右端为S极,那么左端为N极,根据安培定那么知,电源的右端为正极,左端为负极,因在磁体外部,磁感线总是从N极出发,回到S极,所以图中磁感线的方向是指向右的,如以下图所示.—TO28.3(1)〞］入射光线A.和5.,8.入射角小,所以8.的折射光线09的折射角也较小,OB'应(2)［2］电流从螺线管的左端流入右端流出,结合线圈绕向,利用安培定那么可以确定螺线管的右端为S极,左端为N极.根据异名磁极相互吸引可以确定与螺线管左端N极靠近的是小磁针的S极,那么小磁针的右端为N极,如下图:⑶⑶刻度尺上1cm之间有10个小格,所以一个小格代表的长度是0.1cm=lmm即此刻度尺的分度值为1mm：物体左侧与1.00cm对齐,右侧与3.83cm对齐,所以物体的长度为3.83cm-1.00cm=2.83cm=28.3mm。

11.在图中，根据通电螺线管的N 、S 极标出磁感线的方向和小磁针的N 、S 极及电源的正、负极．2.如图中画出了小磁针静止时的位置，请标出此时电源的正负极和通电螺线管的N 极3.如图所示，根据通电螺线管的N 、S 极，在图中 分别标出螺线管中的电流方向和小磁针静止时的 N 、S 极。

4.给你一个带铁芯的螺线管、蓄电池、开关、滑 动变阻器，如图5.根据图中通电螺线管的N 、S 极，标出电源的“+” 极和“-”极．6.根据图中所标的磁极画出通电螺线管上的导线.7.如图所示，请根据电流方向，标出通电螺线管的 N 极和S 极.8.如图所示，根据通电螺线管的磁感线方向，标出电源a 端的正负极、小磁针b 端的极性。

9.标出图中通电螺线管的N 极、小磁针的N 极和磁感线的方向．10.在图中，请根据电源的正、负极，标出通电螺旋管的N 、S 极，小磁针的N 极，以及周围磁感线 方向．11.如图中两个螺线管通电后互相排斥，而且电流表的连接正确．请在图中画出螺线管B 的绕法．12.将图中的电磁铁连入你设计的电路中（在虚线框内完成），要求：电源电压恒定不变；当滑动变阻器的滑片向左滑动时，电磁铁的磁性增强．闭合开关S ，小磁针受力静止时，其N 、S 极如图所示．213.在鱼塘中常设有一个水位报警器电路，当水位尚未达到金属块A 的高度时，工作电路中的绿灯亮，表示水位正常；当水位升高到A 时红灯亮，表示报警信号。

（提示：容器中的水含有杂质，能导电）请将图中的水位报警器电路连好。

14.根据磁铁旁小磁针静止时所指的方向画出磁感线的方向，标出磁铁的N 、S 极；15.依据图中小磁针静止时N 极的方向和电流方向，画出通电螺线管的绕法。

16.如图所示，标出地球的地磁南北极以及地磁 场磁感线的方向。

17.按照要求串绕螺线管。

18.按照要求串绕螺线管。

19.标出电源的正负极和电流的方向。

20.如图，请把电磁继电器的电路连接完整，要求开关闭合绿灯亮红灯熄。

1.如图所示的两个螺线管通电后互相吸引应如何连接电源，在图中画出．2.在图中根据磁感线的方向，标出电源的正负极、通电螺线管和小磁针的N 、S 极。

3.在图中，标出通电螺线管和小磁针的N 、S 极及磁感线的方向。

4.根据图中小磁针的指向，画出螺线管的绕法。

5.在图中根据电流方向标出通电螺线管的“N ”“S ”极。

6.将一条形磁铁靠近通电螺线管时，它们互相排斥，请画出螺线管的绕法。

7.如图，接通电源后，通电螺线管右边的条形磁铁向右偏，请在条形磁铁下方相应位置分别标出条形磁铁的N 极、S 极。

8.如图所示，磁体的S 极通电螺线管右端相吸引，请在图中标出通电螺线管的N 、S 极和电源的正、负极。

9.在图中根据小磁针静止时的指向，画出磁感线的方向，并标出磁体的N 、S 极。

10.在图中标出通电螺线小磁针的N 、S 极。

11.在图中根据磁感线方向标出磁铁的N 极、S 极。

12.如图所示，请标出小磁针静止时的N 极与S 极．13.请用笔画线代替导线将如图所示的实物图补充完整。

要求：① 小磁针的指向满足如图所示方向；② 滑动变阻器的滑片向A 端移动后，通电螺线管的磁性减弱；③ 原有导线不得更改。

14.如图，在螺线管正上方用弹簧挂着条形磁铁，开关闭合后弹簧伸长，请在图中标出螺线管的N 、S 极和电源的正、负极。

15.小磁针在通电螺线管产生的磁场中静止时，指向如图所示．请将电源符号填人虚 线框内并画出该通电螺线管导线的绕法．16.如图所示，请标出通电螺线管管的N 、S 极并用箭头画出图中磁感线的方向．17.条形磁体旁的小磁针静止时所指的方向如图乙所示。

试标出条形磁体的N 、S 极和磁感线的方 向．18.根据图中给出的信息，在括号中表明电源的正负极。

19.小磁针静止时的指向如图所示。

请你标出电磁铁的极性，并用笔画线代替导线给电磁铁绕线。

20.请在图中画出通电螺线管的绕法及磁感线的方向.请在图中画出通电螺线管的绕法及磁感线的方向．21.根据下图中小磁针的指向，判断通电螺线管中电源的正负极。

中考磁学作图专题训练一、磁现象、地磁场1.根据图1磁体南北极的位置，标出图1中六个小磁针的北极。

图12、一考察队在森林里迷失了方向，他们拿出了指南针定向，指针最终指向如图2，请在图中标出“东”、“南”、“西”、“北”。

图23．在图3中标出磁感线的方向和小磁针的N极。

图34．如图4，根据小磁针的指向画出条形磁铁的N、S极和磁感线方向。

图45．根据磁感线所示方向，在图5中标出条形磁铁的Ｎ、Ｓ极。

图56.请在图6中任一条磁场的磁感线上标明磁感线方向。

小磁针静止时的指向如图，请标出小磁针的N极。

图6二、电流磁效应、安培定则的应用1.请你在图7中根据通电螺线管中电流的方向判定螺线管的极性。

图72.如下图8甲、乙、丙所示，按小磁针的指向判定螺线管的极性、电流的方向和电源的“+、—”极。

图83．在图9 中，标出通电螺线管和小磁针的N、S 极及磁感线的方向。

图94．在图10中，标出通电螺线管和小磁针的N、S 极及磁感线的方向。

S电图105..螺线管通电后，小磁针静止时指向如图11、12所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

N电源图11图12三、磁学和电学综合，磁学和力学综合等1．图13所示，磁体N极与通电螺线管A端相吸引，标出通电螺线管的电流方向。

图132．通电螺线管的磁感线方向如图14所示，请在图中标出小磁针的N极和电源的“+”、“-”极。

电源图143．将图15中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示．图154.如图16所示，挂在天花板上的铁球受到一个条形磁铁的吸引处于静止状态，画出铁球所受力的示意图。

图165.如图17所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的示意图。

（图中已标出摩擦力的作用点）四、其它磁学综合性题1．给你一个带铁芯的螺线管、蓄电池、开关、滑动变阻器，如下图18所示。

（1）用笔画线代替导线，把它们连接起来（连线不要交叉），要求满足以下两点要求： ①组成一个可以改变电磁铁磁性强弱的电路。

磁学作图专题训练（一）1、如图，小磁针静止时左端为N极，请在括号内标出电源的“＋”、“-”极。

2、在图中标出小磁针的北极、电源的正负极。

3、请根据图中通电螺线管的外部磁场方向，标出电源的正、负极及小磁针的N、S极。

4、请用箭头标出图中通电螺线管在A点产生的磁场方向。

5、在图中，请你标出小磁针的N极和A点的磁感线方向。

6、给螺线管通电后，能自由转动的小磁针静止时的指向如图所示。

在图中标出电源的“＋”、“-”极，并标出螺线管外磁感线的方向。

7、如图，正确连接电路通电后，标出小磁针静止时的S极。

8、用箭头标出如图中通电螺线管在A点产生的磁场方向和螺线管电流方向。

9、标出图中闭合开关后通电螺线管的N极。

10、根据小磁针静止时N极的指向，在图中标出电源“＋”极并用箭头表示磁感线的方向。

11、如图，请根据小磁针静止时N极的指向标出A处的磁感线方向和电源正、负极。

12、根据图中通电螺线管的S极，标出磁感线方向、小磁针的N极，并在括号内标出电源的正、负极。

13、电磁铁连入，设计的电路中(在方框内完成)。

要求：在方框内加入电源，使小磁针静止时如图所示；在方框内加入滑动变阻器，向右移动滑动变阻器滑片时，电磁铁磁性的变弱。

14、在图中画出过A点的磁感线。

15、放有条形磁体的小车静止在水平地面上，闭合开关S，条形磁体因受磁力向左运动，请在图中括号里标明电源左端的极性和电磁铁右端的磁极。

16、将图中的电磁铁连入你设计的电路中，要求：电源电压恒定不变；电路能改变电磁铁磁性的强弱；闭合开关S，小磁针受力静止时，其N、S极如图所示。

17、如图所示，小磁针静止在甲、乙两个通电螺线管之间。

请标出：（1）甲通电螺线管的绕法；（2）A点磁感线方向（3）电源右端的极性(用“+”或“-”表示)。

18、如图所示，请用笔画线代替导线将实物图补充完整。

要求：(1)小磁针静止时的指向如图所示方向；(2)滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；(3)原有导线不得更改。

1.在图中标出通电螺线管和小磁针的 N、S 极及磁感线的方向。

2.根据图通电螺线管的N、S极，标出电源的“+”极和“-”极．3.小磁针静止时如图所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

4.在图4中根据磁感线的方向，标出通电螺线管中的电流方向和小磁针的N、S极3.小磁针静止时如图3所示，请在图中标出通电螺线管的N、S极，并标出电源的正、负极。

4.在图4中根据磁感线的方向，标出通电螺线管中的电流方向和小磁针的N、S极5.磁体的S极通电螺线管右端相吸引，请在图5中标出通电螺线管的N、S极和电源的正、负极。

6.通电螺线管接通电源后，通电螺线管右边的条形磁铁向右偏，请在图6条形磁铁下方相应位置分别标出条形磁铁的N极、S极7.图中标出通电螺线管A端和永磁体B端的磁极极性，并标出磁感线的方向.8.根据磁体及周围磁场分布情况，在图中标出通电螺线管的N、S极电源的正负极9.如图所示，为地磁场示意图，请在图中标明磁感线方向（画出对称两条即可）10.通电螺线管静止时两端总是指向南北方向。

若实验中螺线管的绕线情况如图所示，且静止时左端指南。

请用箭头在图中标出电流方向11.所示的图中绕制螺线管，当S合上且变阻器滑片向左移动弹簧伸长(如果弹簧缩短应如何绕制螺线管)12.将图中的电磁铁连入你设计的电路中(在方框内完成)，要求：A．电路能改变电磁铁磁性的强弱；B．使小磁针静止时如图所示。

12.如图是“自动水位显示器”的电路图．当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮．请根据以上要求，用笔画线代替导线，完成工作电路的连接．13.如图所示是简单的火警自动报警装置所需的电路元件．其中温控开关在温度升高到某数值时自动闭合，常温时自动断开要求：当发生火灾时红灯亮、电铃响，发出报警信号；正常情况下绿灯亮．请按上述要求。

将图中元件连成一个火警报警器电路．。

磁作图题一、作图题1．学习磁场知识后，某同学在一个圆纸盒里放一个条形磁体，盒外放了一些小磁针，磁针N极（箭头表示）的指向如图所示。

请你画出圆纸盒里磁体的合理位置并标出N、S 极。

2．如图甲所示的磁悬浮地球仪的球体内有一个条形磁体，下方底座内有一个电磁铁。

开关闭合后，地球仪就可以悬浮在空中。

图乙是其内部结构示意图，请根据图示磁感线的方向，在图乙中标出球体内条形磁体的N、S极和电源的“+、一”极。

3．如图，将铜丝、铁丝插入菠萝中，便成了水果电池。

一根软导线在纸筒A上绕制成螺线管，导线两端接在电池两极上，螺线管产生的磁场使小磁针静止在如图所示状态。

图中已标出电路中电子定向移动的方向。

（1）标出电池正、负极（在图中横线上填“+”或“-”符号）；( )（2）画出纸筒A上导线的绕向并形成闭合电路。

( )4．巨磁电阻(GMR)效应是指某些材料电阻值随外磁场增强而减小的现象。

在下图所示的电路中，当闭合开关S1、S2，小磁针静止在图中位置，滑片P向右滑动时，指示灯L亮度变暗。

请将滑动变阻器连入电路中，并在括号中分别标出电磁铁左端磁极和电源左端的极性符号。

5．如图所示是消防应急灯的电路图，工作原理是：外部电路为220V交流电，当其正常时，两盏标有“6V”灯泡不发光；外部电路停电时，两盏标有“6V”灯泡都能正常发光。

请完成电路连接。

6．随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入．刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮．刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”．在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路。

参考答案：1．2．3．4．5．6．。

1.如图所示，闭合开关，小磁针静止在通电螺线管正上方、根据通电螺线管的N、S 极，在图中标出电源正极和小磁针N极。

2．如图所示，弹簧测力计下悬挂一条形磁体，当开关闭合，弹簧测力计示数变小．请标出电磁铁的S极和用“+”标出电源的正极．3.如图所示，请根据通电螺线管周围磁感线的方向判断电源的“+”、“﹣”极和小磁针的N极，并在图中标出。

4.如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法。

5.如图所示是小明同学在探究通电螺线管极性时的情景，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．6.如图所示：小明闭合两开关后，发现两通电螺线管A、B相互排斥，请在图中括号内分别标出A线圈的N、S极和B线圈电源的“＋”“－”极。

7.在图中标出通电螺线管的N极和电源的正极。

8.具体连接情况如图所示。

9.发挥你的想象，设想电磁继电器的一些创造性应用（必要时可以通过画图说）。

10.图所示是小强同学在研究性学习活动中为某仓库设计的一种防盗报警器，其踏板放在仓库的门口，电铃和灯泡放在值班室内。

试说明这个报警器的工作原理11.11．有一通电螺线管，电流方向如图所示，请分别画出经过A点和B点的两条磁感线。

12.闭合开关S后，电磁铁A和永磁体B间的磁场分布如图，请标出永磁体B的N、S 极和画出通电螺线管的绕线方法。

13.如图所示是小明设计的温度自动报警器原理图。

在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号。

请按照题意要求，在图中连接好电路。

14.如图所示，请标出通电螺线管磁感线的方向和旁边悬挂的条形磁体的N、S极．15.在图中已画出电磁铁的绕线，请将电路连接完整，使开关闭合后，电磁铁旁的小磁针能终止在图中位置，并在图中标出电磁铁的N、S极。

16.在图中，标出磁感线的方向和小磁针的N、S极。

17.请在图中标出磁感线的方向和电源的正极．。
