如何延长破碎机锤头的寿命

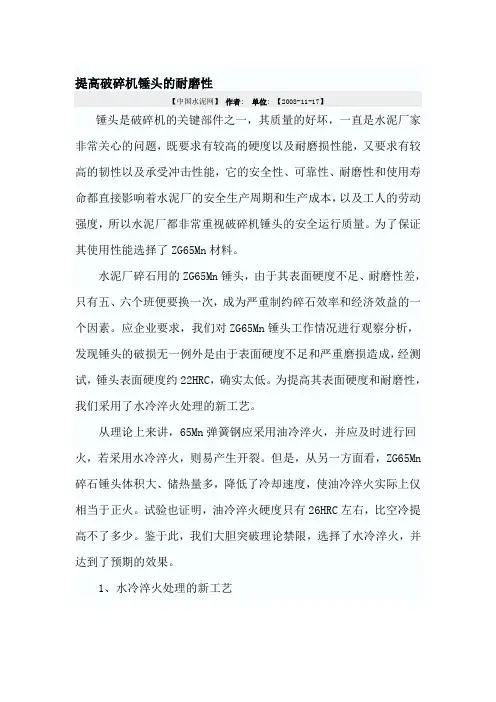

提高破碎机锤头的耐磨性【中国水泥网】作者: 单位: 【2008-11-17】锤头是破碎机的关键部件之一，其质量的好坏，一直是水泥厂家非常关心的问题，既要求有较高的硬度以及耐磨损性能，又要求有较高的韧性以及承受冲击性能，它的安全性、可靠性、耐磨性和使用寿命都直接影响着水泥厂的安全生产周期和生产成本，以及工人的劳动强度，所以水泥厂都非常重视破碎机锤头的安全运行质量。

为了保证其使用性能选择了ZG65Mn材料。

水泥厂碎石用的ZG65Mn锤头，由于其表面硬度不足、耐磨性差，只有五、六个班便要换一次，成为严重制约碎石效率和经济效益的一个因素。

应企业要求，我们对ZG65Mn锤头工作情况进行观察分析，发现锤头的破损无一例外是由于表面硬度不足和严重磨损造成，经测试，锤头表面硬度约22HRC，确实太低。

为提高其表面硬度和耐磨性，我们采用了水冷淬火处理的新工艺。

从理论上来讲，65Mn弹簧钢应采用油冷淬火，并应及时进行回火，若采用水冷淬火，则易产生开裂。

但是，从另一方面看，ZG65Mn 碎石锤头体积大、储热量多，降低了冷却速度，使油冷淬火实际上仅相当于正火。

试验也证明，油冷淬火硬度只有26HRC左右，比空冷提高不了多少。

鉴于此，我们大胆突破理论禁限，选择了水冷淬火，并达到了预期的效果。

1、水冷淬火处理的新工艺我们对热处理工艺进行了研究，通过综合分析热处理工艺对其组织的影响，确定出了最佳的热处理工艺。

我们选择了利用铸造余热进行水冷淬火的热处理新工艺，工件出炉后迅速入水进行水淬，水淬采用大容积水池，流动水处理，即在水池下方用高压水泵使冷水自下而上喷出，在水池上方让热水溢出，水池内的水温严格控制在20℃～40之间。

最后，取出工件进行空冷。

测得淬火ZG65Mn锤头表面硬度在45HRC以上，经热处理的ZG65Mn锤头，工作寿命增加十几倍，解决了锤头在高冲击下，锤柄易断裂，或锤头不耐磨的现状。

使破碎机效率大为改善。

这不仅降低了锤头的消耗，而且大幅度提高了工作效率。

破碎机常见故障分析及处理方案破碎机的主要零部件是日常检修和维护的工作重点，下面我们了解一下破碎机的三大主要零部件在工作中的常见问题及维修方案。

1.破碎机的锤头组件断裂处理方法锤头：采用抗冲击和耐磨性更好的材质，对锤头进行水韧处理，以消除内应力，加大锤头尺寸，增加易断裂的两侧壁的壁厚，以提高锤头的抗冲击能力。

锤柄：选用冲击性能较好的35钢棒料，锻造加工成型，进行正火处理，消除内应力，增大锤柄外形尺寸，提高锤柄的抗冲击能力，加大锤柄抬肩尺寸，以增强缓冲能力。

2.漏斗和溜槽的沾料处理措施：（1）对粉碎机进料口进行改进，由斜溜槽一直进料口结构改为大倾角斜溜槽，粉碎机下料漏斗由原来的倒锥形改为正锥形，漏斗下部出料口面积增大几倍，以避免从粉碎机高速飞出的物料粘结在漏斗上；（2）给料溜槽，下料漏斗及电动分料板均镶嵌3mm厚的不锈钢衬板，以减缓物料粘结；（3）在给料溜槽外侧加装多组暖气片，用于消除冬季时因配合煤水分大，易粘结，难清除带来的不利影响；（4）在溜槽和漏斗上增开多处检查，清堵入孔。

3.轴承温度过高启车时粉碎机运行平稳，温升正常。

而当设备运转两小时后或轴承温度达到50°以上时，出现单侧轴承温度快速升高现象，短时间内（一般0.5小时）轴承温度骤升至70°以上，被迫停机。

检查发现此时电流无明显改变，但粉碎机震动剧烈，当轴承温度降低后，一般降至40°左右，可重复投入使用。

而当轴承座螺栓松动时，则不会出现轴承温度过高现象，但轴承座周围震动较大。

进一步检查发现，轴承润滑脂融化后重新凝结在轴承端盖内，轴承与轴承端盖外侧预留间隙为零。

分析认为，粉碎机轴承温度过高主要是由于垫铁安装不规范和轴承外侧间隙过小导致的。

粉碎机机体是由20mm厚钢板焊接而成，且采用分体式结构，刚性较差。

由于垫板全部安放在粉碎机底座外侧，设备调试好后紧固地脚螺栓时，架体发生变形。

尽管主轴水平度未发生明显变动，但此时轴承座已倾斜，使轴承在运转时受到较大的附加侧向力，一旦超过轴承本身的调节范围或承受能力，就会引起轴承温度迅速升高。

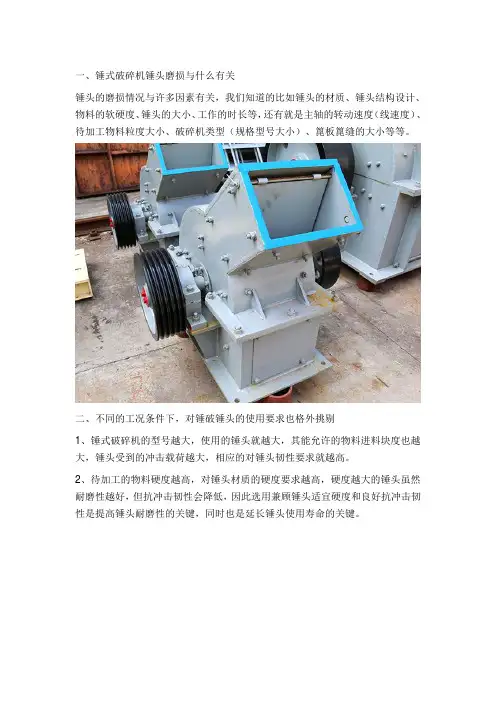

一、锤式破碎机锤头磨损与什么有关锤头的磨损情况与许多因素有关，我们知道的比如锤头的材质、锤头结构设计、物料的软硬度、锤头的大小、工作的时长等，还有就是主轴的转动速度（线速度）、待加工物料粒度大小、破碎机类型（规格型号大小）、篦板篦缝的大小等等。

二、不同的工况条件下，对锤破锤头的使用要求也格外挑剔1、锤式破碎机的型号越大，使用的锤头就越大，其能允许的物料进料块度也越大，锤头受到的冲击载荷越大，相应的对锤头韧性要求就越高。

2、待加工的物料硬度越高，对锤头材质的硬度要求越高，硬度越大的锤头虽然耐磨性越好，但抗冲击韧性会降低，因此选用兼顾锤头适宜硬度和良好抗冲击韧性是提高锤头耐磨性的关键，同时也是延长锤头使用寿命的关键。

3、选择锤头材质时，还要充分考虑待破碎物料的硬度、尖角锐度，水分等。

三、关于如何正确使用锤头，厂家一般建议如下：1、进料粒度在400mm以上（800-1000mm）的大型破碎机，建议采用单重50-125 kg以上的大锤头，因为受冲击力大，应该使用安全为前提，主要选择高韧性的超高锰合金钢，也可选用合金化高锰钢。

2、入料粒度小于200mm（100-200mm）的中小型破碎机，多采用单重50kg （5-15 kg）以下的锤头，因为受冲击力相对较小，普通高锰钢加工硬化能力不能充分发挥，因而不耐磨，应该选择含碳量为上限的合金高锰钢或高中碳低合金钢（高碳铬镍合金钢）。

3、入料粒度在50mm以下的小型破碎机多采用单重15kg以下的锤头，受冲击力更小，不适宜选用高锰钢，可选择中碳中合金钢、高铬钢，更适宜选用复合锤头。

锤头顶部采用高韧性高铬铸铁，锤柄用35#钢或低合金钢，两种材料分别发挥各自的特点。

4、而入料粒度在100mm 以下的小型破碎机所用锤头，因为受冲击力适中，应选用高韧性超高铬铸铁，因其硬度HRC60，冲击韧性ak8J/cm2，使用寿命可比高锰钢提高3~5倍。

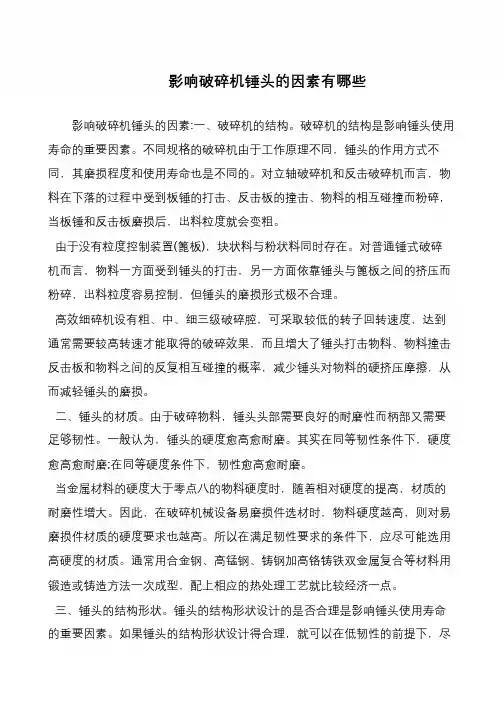

立志当早，存高远影响破碎机锤头的因素有哪些影响破碎机锤头的因素:一、破碎机的结构。

破碎机的结构是影响锤头使用寿命的重要因素。

不同规格的破碎机由于工作原理不同，锤头的作用方式不同，其磨损程度和使用寿命也是不同的。

对立轴破碎机和反击破碎机而言，物料在下落的过程中受到板锤的打击、反击板的撞击、物料的相互碰撞而粉碎，当板锤和反击板磨损后，出料粒度就会变粗。

由于没有粒度控制装置(篦板)，块状料与粉状料同时存在。

对普通锤式破碎机而言，物料一方面受到锤头的打击，另一方面依靠锤头与篦板之间的挤压而粉碎，出料粒度容易控制，但锤头的磨损形式极不合理。

高效细碎机设有粗、中、细三级破碎腔，可采取较低的转子回转速度，达到通常需要较高转速才能取得的破碎效果，而且增大了锤头打击物料、物料撞击反击板和物料之间的反复相互碰撞的概率，减少锤头对物料的硬挤压摩擦，从而减轻锤头的磨损。

二、锤头的材质。

由于破碎物料，锤头头部需要良好的耐磨性而柄部又需要足够韧性。

一般认为，锤头的硬度愈高愈耐磨。

其实在同等韧性条件下，硬度愈高愈耐磨;在同等硬度条件下，韧性愈高愈耐磨。

当金属材料的硬度大于零点八的物料硬度时，随着相对硬度的提高，材质的耐磨性增大。

因此，在破碎机械设备易磨损件选材时，物料硬度越高，则对易磨损件材质的硬度要求也越高。

所以在满足韧性要求的条件下，应尽可能选用高硬度的材质。

通常用合金钢、高锰钢、铸钢加高铬铸铁双金属复合等材料用锻造或铸造方法一次成型，配上相应的热处理工艺就比较经济一点。

三、锤头的结构形状。

锤头的结构形状设计的是否合理是影响锤头使用寿命的重要因素。

如果锤头的结构形状设计得合理，就可以在低韧性的前提下，尽。

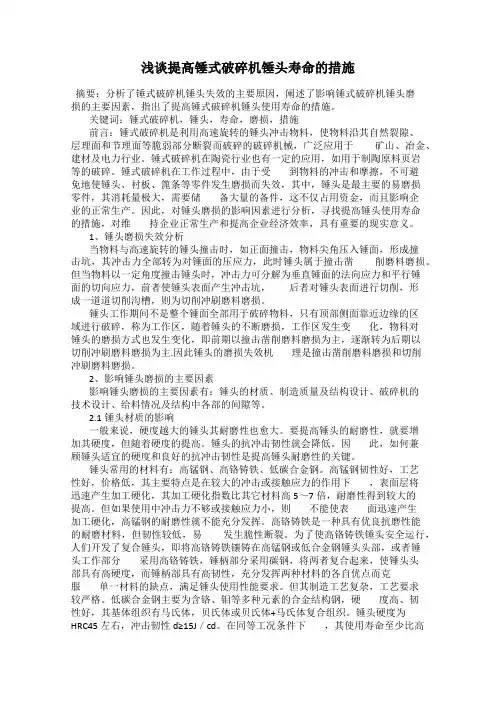

浅谈提高锤式破碎机锤头寿命的措施摘要：分析了锤式破碎机锤头失效的主要原因，阐述了影响锤式破碎机锤头磨损的主要因素，指出了提高锤式破碎机锤头使用寿命的措施。

关键词：锤式破碎机，锤头，寿命，磨损，措施前言：锤式破碎机是利用高速旋转的锤头冲击物料，使物料沿其自然裂隙、层理面和节理面等脆弱部分断裂而破碎的破碎机械，广泛应用于矿山、冶金、建材及电力行业。

锤式破碎机在陶瓷行业也有一定的应用，如用于制陶原料页岩等的破碎。

锤式破碎机在工作过程中，由于受到物料的冲击和摩擦，不可避免地使锤头、衬板、篦条等零件发生磨损而失效，其中，锤头是最主要的易磨损零件，其消耗量极大，需要储备大量的备件，这不仅占用资金，而且影响企业的正常生产。

因此，对锤头磨损的影响因素进行分析，寻找提高锤头使用寿命的措施，对维持企业正常生产和提高企业经济效率，具有重要的现实意义。

1、锤头磨损失效分析当物料与高速旋转的锤头撞击时，如正面撞击，物料尖角压入锤面，形成撞击坑，其冲击力全部转为对锤面的压应力，此时锤头属于撞击凿削磨料磨损。

但当物料以一定角度撞击锤头时，冲击力可分解为垂直锤面的法向应力和平行锤面的切向应力，前者使锤头表面产生冲击坑，后者对锤头表面进行切削，形成一道道切削沟槽，则为切削冲刷磨料磨损。

锤头工作期间不是整个锤面全部用于破碎物料，只有顶部侧面靠近边缘的区域进行破碎，称为工作区，随着锤头的不断磨损，工作区发生变化，物料对锤头的磨损方式也发生变化，即前期以撞击凿削磨料磨损为主，逐渐转为后期以切削冲刷磨料磨损为主.因此锤头的磨损失效机理是撞击凿削磨料磨损和切削冲刷磨料磨损。

2、影响锤头磨损的主要因素影响锤头磨损的主要因素有：锤头的材质、制造质量及结构设计、破碎机的技术设计、给料情况及结构中各部的间隙等。

2.1锤头材质的影响一般来说，硬度越大的锤头其耐磨性也愈大。

要提高锤头的耐磨性，就要增加其硬度，但随着硬度的提高。

锤头的抗冲击韧性就会降低。

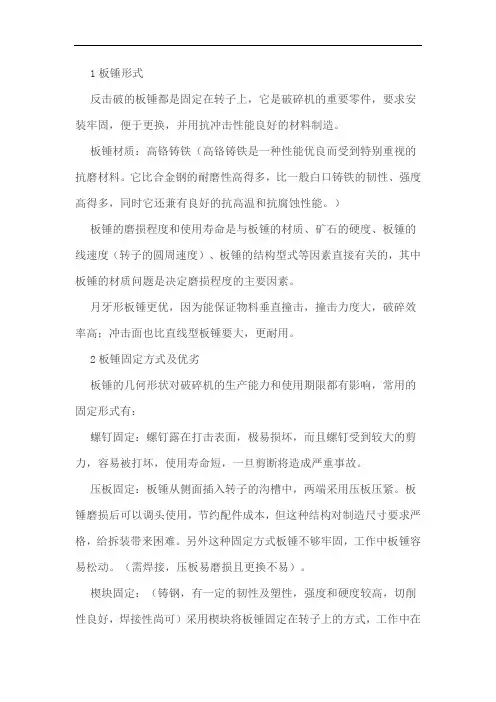

1板锤形式反击破的板锤都是固定在转子上，它是破碎机的重要零件，要求安装牢固，便于更换，并用抗冲击性能良好的材料制造。

板锤材质：高铬铸铁（高铬铸铁是一种性能优良而受到特别重视的抗磨材料。

它比合金钢的耐磨性高得多，比一般白口铸铁的韧性、强度高得多，同时它还兼有良好的抗高温和抗腐蚀性能。

）板锤的磨损程度和使用寿命是与板锤的材质、矿石的硬度、板锤的线速度（转子的圆周速度）、板锤的结构型式等因素直接有关的，其中板锤的材质问题是决定磨损程度的主要因素。

月牙形板锤更优，因为能保证物料垂直撞击，撞击力度大，破碎效率高；冲击面也比直线型板锤要大，更耐用。

2板锤固定方式及优劣板锤的几何形状对破碎机的生产能力和使用期限都有影响，常用的固定形式有：螺钉固定：螺钉露在打击表面，极易损坏，而且螺钉受到较大的剪力，容易被打坏，使用寿命短，一旦剪断将造成严重事故。

压板固定：板锤从侧面插入转子的沟槽中，两端采用压板压紧。

板锤磨损后可以调头使用，节约配件成本，但这种结构对制造尺寸要求严格，给拆装带来困难。

另外这种固定方式板锤不够牢固，工作中板锤容易松动。

（需焊接，压板易磨损且更换不易）。

楔块固定：（铸钢，有一定的韧性及塑性，强度和硬度较高，切削性良好，焊接性尚可）采用楔块将板锤固定在转子上的方式，工作中在离心力作用下，这种固定方式能保证转子速度越快，板锤固定越牢，而且工作可靠，拆换比较方便。

这是板锤目前较好的一种固定方式。

3板锤磨损严重原因及解决方案板锤磨损是反击式破碎机的主要失效形式。

一般板锤的使用寿命短。

消耗量大，需要储备大量的备件才能维持正常生产，生产成本高。

铁锤故障原因1板锤材料选择不当有些板锤材料采用高锰钢，高锰钢的特点是韧性好、强度高、工艺性好。

有一定的硬度，之所以常被采用主要是因为在较大的冲击或接触应力作用下，高锰钢表面层将迅速产生剧烈的加工硬化。

大大提高表面硬度和耐磨性能。

但实际使用中往往冲击力或接触应力不够，不能使表面迅速产生加工硬化，耐磨性不能充分发挥出来。

“五小”实用技术项目申报表申报单位: 朔里矿业高岭土总厂填报时间：2011年8月30日项目名称高岭土破碎机锤头的优化改进实施时间2011年6月个人项目姓名许建性别男出生年月1981年07月文化程度本科职称工程师工作岗位副厂长集体项目参与完成人员黄儒林主要负责人姓名性别出生年月文化程度职称工作岗位主要负责人工作项目简述高岭土煅烧厂在对高岭土块料进行破碎的过程中用到的一个主要设备就是锤式破碎机。

锤式破碎机的主要工作部件为带有锤子（又称锤头）的转子。

转子由主轴、圆盘、销轴和锤子组成。

电动机带动转子在破碎腔内高速旋转。

物料自上部给料口给入机内，受高速运动的锤子的打击、冲击、剪切、研磨作用而粉碎。

在转子下部，设有筛板、粉碎物料中小于筛孔尺寸的粒级，通过筛板排出，大于筛孔尺寸的粗粒级，阻留在筛板上继续受到锤子的打击和研磨，最后通过筛板排出机外。

由于高岭土块料硬度高（熟料莫氏硬度在7～8），造成破碎机在使用过程中需要频繁更换锤头，原有破碎机更换锤头较繁琐。

需要从一侧打开轴承盖，抽出销轴，然后更换锤头，费时费力。

通过改进，在原有锤头的基础上增加活动锤头，即将原有锤头变成锤柄，并增加新的可拆卸的活动锤头，改成锤柄+锤头的形式，锤柄与锤头之间用螺丝缝合，且锤头的尺寸大于锤柄的尺寸，可显著减少锤柄的磨损，延长锤柄的使用寿命。

每次更换锤头只要拆卸螺丝即可，减少检修强度，缩短检修时间。

改造后，年累计创直接经济效益10.38万元。

可展示形式见附加材料。

项目实施单位意见（科、区、车间）公司专家组评审意见公司结论填表说明：1．申报者填写本表时，必须认真、准确，务必实事求是；2．对于集体项目，必须说明参与人员情况及主要负责人所做工作；3．填写“项目简述”栏目，要求用简练的语言，说明项目做了哪些改进与创新和实施应用的时间、地点、经济与社会效益评价等及推广应用前景（必要时可附图纸与说明书）；4．各单位（部门）对申报项目必须仔细审核，并签署意见；5．填写本表时，如有不明确的地方，可向活动领导小组办公室咨询。

提高锤头式破碎机刀齿使用寿命的研究的开题报告一、研究背景锤头式破碎机作为矿山、冶金、水泥等行业破碎设备中的一种重要类型，具有以高速旋转为动力进行物料破碎的优点，广泛应用于矿山、建筑、冶金、化工等行业领域。

由于锤头式破碎机在长时间内高速旋转、频繁冲击物料的工作环境，刀齿是其核心破碎部位，而刀齿的磨损和断裂会直接影响到锤头式破碎机的使用寿命和效果。

为此，提高锤头式破碎机刀齿使用寿命已经成为业内研发和生产人员关注的重点。

二、研究目的本次研究旨在寻找提高锤头式破碎机刀齿使用寿命的有效方法，降低锤头式破碎机的维护成本，提高其使用效果和经济效益。

三、研究内容1. 分析锤头式破碎机的破碎原理，了解刀齿的工作环境和受力情况；2. 研究刀齿材质的韧性、硬度等特性，分析刀齿的磨损和断裂原因；3. 寻找合适的材质和制造工艺，优化刀齿设计和生产过程，提高其耐磨和耐损性；4. 研究刀齿使用过程中的维护和保养方法，降低其磨损和断裂的概率。

四、研究方法1. 文献资料法：阅读相关文献，查找资料，掌握相关理论和实验结果；2. 实验方法：结合实际工作场景，对刀齿的材质、制造工艺、使用寿命等进行实验测试，获取数据并进行分析；3. 计算模拟法：利用运算软件对刀齿在工作过程中的受力、磨损情况进行模拟计算；4. 经验总结法：通过已有的经验和知识，总结分析锤头式破碎机刀齿的常见问题和解决方案，推导出提高刀齿使用寿命的相关方法。

五、研究意义本研究可能对锤头式破碎机刀齿的材料选择、制造工艺、使用维护等方面提供新的思路和解决方案，提高锤头式破碎机的使用效果，降低维护成本，进一步提高工作效率和经济效益。

六、预期结果1. 发现提高锤头式破碎机刀齿使用寿命的有效方法；2. 完善刀齿设计和制造工艺，提高刀齿的韧性、硬度等性能，延长使用寿命；3. 提出刀齿使用维护的具体方法和建议，减少磨损和断裂的概率；4. 具有一定的实用和指导性，可供锤头式破碎机生产厂家和使用者参考。

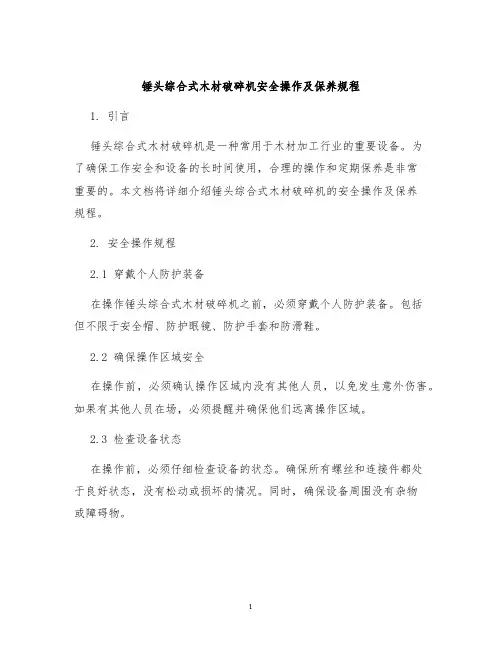

锤头综合式木材破碎机安全操作及保养规程1. 引言锤头综合式木材破碎机是一种常用于木材加工行业的重要设备。

为了确保工作安全和设备的长时间使用，合理的操作和定期保养是非常重要的。

本文档将详细介绍锤头综合式木材破碎机的安全操作及保养规程。

2. 安全操作规程2.1 穿戴个人防护装备在操作锤头综合式木材破碎机之前，必须穿戴个人防护装备。

包括但不限于安全帽、防护眼镜、防护手套和防滑鞋。

2.2 确保操作区域安全在操作前，必须确认操作区域内没有其他人员，以免发生意外伤害。

如果有其他人员在场，必须提醒并确保他们远离操作区域。

2.3 检查设备状态在操作前，必须仔细检查设备的状态。

确保所有螺丝和连接件都处于良好状态，没有松动或损坏的情况。

同时，确保设备周围没有杂物或障碍物。

2.4 合理安排操作顺序在操作过程中，必须按照正确的操作顺序进行。

先开启电源，然后启动电机。

在开始破碎木材之前，要确保锤头综合式木材破碎机已经达到正常工作温度。

2.5 控制破碎速度在进行木材破碎时，要根据需要选择合适的破碎速度。

如果破碎速度过快，可能会导致设备过载或木材破碎不充分，如果速度过慢，可能会浪费时间和能源。

2.6 注意观察设备运行情况在操作过程中，必须时刻注意观察锤头综合式木材破碎机的运行情况。

如发现异常，如异音、震动等，应立即停机检查并处理故障。

2.7 注意设备停机程序在操作结束后，必须按照正确的停机程序进行操作。

先关闭电机，然后再关闭电源。

在关闭电源前，要等待锤头综合式木材破碎机完全停止运行。

3. 保养规程3.1 定期检查设备定期检查设备的状态非常重要。

要定期检查设备的螺丝和连接件，确保其处于紧固状态。

同时，还要检查设备的电源线和电缆是否损坏，若有损坏应及时更换。

3.2 清洁设备定期清洁设备可以延长其使用寿命。

清洁锤头综合式木材破碎机时，必须先断开电源，并使用干净的布擦拭设备的表面。

切勿将水或其他液体直接喷洒到设备上。

3.3 润滑设备定期润滑设备可以减少设备的磨损和摩擦，从而保持设备的正常运行。

松脱、断裂、磨损等均是反击破板锤失效的主要形式，在很大程度上缩短了板锤的使用寿命，增加了部件的消耗。

为节约生产成本，提高效益，反击破使用者很有必要了解造成板锤过多消耗的原因，以便及时采取对应措施。

一般来说，板锤的磨损程度和使用寿命与板锤的材质、制造质量、矿石的硬度、板锤的线速度（转子的圆周速度）、板锤的结构型式等因素直接有关，其中板锤的材质是决定磨损程度的主要因素。

01板锤螺栓制造质量较差有的反击破生产厂家的生产工艺落后，板锤的固定方式仍采用螺栓固定，即将板锤通过螺栓固定于转子的板锤座上，这种固定方式容易使固定在板锤表面的螺栓受到物料施加的剪力。

如果再加上螺栓的制造质量较差，会时常松动和断裂，那便极易造成板锤的松动脱落或断裂，缩短使用寿命。

当前国内的大型设备生产商一般采用压板固定或楔块固定，压板固定就是板锤从侧面插入转子的沟槽中，为了防止轴向窜动，两端采用压板压紧。

楔块固定是用楔块塞入板锤与转子间的相应槽孔内，使之紧固，这是板锤目前较好的一种固定方式，各国也都在采用这种方式。

02板锤材质选择不当反击破板锤常见的材质有3种：高锰钢、合金类材料和高铬铸铁。

高锰钢距今已经有100多年的历史，其特点是韧性好、强度高、工艺性好，有一定的硬度，在较大的冲击或接触应力作用下，高锰钢表面层将迅速产生剧烈的加工硬化，大大提高表面硬度和耐磨性能。

但实际使用中往往冲击力或接触应力不够，不能使表面迅速产生加工硬化，耐磨性不能充分发挥出来。

合金钢类材料的韧性高、成本低，还具有好的耐磨性等优势，然而在实际应用中，由于工艺复杂，储存量比较少，不能满足市场的需求。

高铬铸铁是一种性能优良而受到特别重视的抗磨材料，比合金钢的耐磨性高得多，比一般白口铸铁的韧性、强度高得多，同时它还兼有良好的抗高温和抗腐蚀性能，但其韧性不好，在冲击大的场合易发生脆性断裂。

为了提高板锤强度和降低成本，有的厂商在高锰钢板锤上堆焊一层高铬铸铁来达到耐磨目的。

浅谈破碎机锤头的发展趋势破碎机锤头是破碎机的重要组成部分，用于对物料进行粉碎和破碎。

随着科技的不断发展和需求的不断变化，破碎机锤头也在不断演进和改进。

本文将从材料选择、结构设计、工艺技术等方面，对破碎机锤头的发展趋势进行探讨。

首先，材料选择是破碎机锤头发展的重要方向之一。

传统的破碎机锤头主要采用优质高铬铸铁材料，具有较高的耐磨性和抗冲击性，能够满足一定的工作要求。

但是，高铬铸铁材料的焊接性和韧性较差，易发生断裂现象。

因此，未来破碎机锤头的材料选择可能会朝着焊接性能更好、韧性更高的方向发展，例如合金材料、铸钢材料等。

这样可提高破碎机锤头的使用寿命和工作效率。

其次，结构设计是破碎机锤头发展的关键之一。

传统的破碎机锤头设计单一，容易发生磨损和断裂。

因此，未来破碎机锤头的结构设计可能会朝着多工作面、多工作角度的方向发展，以提高破碎机锤头的使用寿命和破碎效率。

同时，破碎机锤头的结构设计还应考虑减震和降噪的要求，以提高破碎机的工作环境。

再次，工艺技术是破碎机锤头发展的关键之一。

传统的破碎机锤头制造工艺相对简单，无法满足高精密、高效能的要求。

因此，未来破碎机锤头的制造工艺可能会朝着数控加工、热处理、表面处理等方向发展，以提高破碎机锤头的精密度和耐磨性。

同时，破碎机锤头的检测技术也需要发展，以实时监测破碎机锤头的磨损和断裂情况，及时进行更换和维修。

最后，环保性是破碎机锤头发展的重要考虑因素之一。

传统的破碎机锤头在使用过程中会产生大量的粉尘，对环境造成污染。

未来破碎机锤头的研发可能会重点考虑降低粉尘生成和噪音污染，采取合适的封闭措施和降噪技术，以减少对环境的影响。

综上所述，破碎机锤头未来的发展趋势主要包括材料选择、结构设计、工艺技术、环保性等方面。

通过采用新材料、优化结构、改进工艺、提高环保性，可以提高破碎机锤头的使用寿命、破碎效率和环境友好性。

随着科技的不断进步和需求的不断变化，相信破碎机锤头将在未来得到更广泛的应用和发展。

如何延长工程机械的使用寿命随着工程项目的不断增加，工程机械越来越得到广泛应用。

然而，机械使用寿命直接影响到工程的成本和盈利能力。

为了最大限度地延长机械的使用寿命，以下是一些建议。

1. 正确的操作和维护正确的操作和维护对于延长机械的使用寿命至关重要。

首先，操作和维护必须符合机械的使用手册。

在操作机械之前，应仔细阅读机械的使用手册并确保操作人员了解如何正确使用和维护机械。

当使用机械时，应该按照操作手册上指定的程序进行操作。

此外，根据维护手册上的建议进行定期维护和保养。

维护手册将详细说明机械的清洁和保养程序。

在日常维护中，一般会包括清洁和润滑。

定期的维护将确保机械在使用期间保持良好的工作状态，并防止因疏忽而造成故障。

2. 使用适当的工作负载工程机械的使用寿命受到它所处的工作负载的影响。

过重的工作负载会使机械受到过度的磨损和疲劳，因此应避免超载或在极端条件下使用机械。

此外，在使用机械时，应注意其容量和性能，以确保其能够处理所需的任务，同时避免不必要的用力或过度使用。

3. 确保机械安全运行机械安全是延长机械使用寿命的必要条件。

在机械使用之前，应先检查机械的各个部件是否完整、无损伤、无松动等情况，并确保安装的稳固。

使用期间，应定期检查机械的各个部件，以确保其正常工作，避免任何暴力或损坏机械的行为。

4. 合理的存放和运输合理的存放和运输是延长机械寿命的另一个重要条件。

机械存放应在避免阳光直射，雨淋和防潮的环境中进行。

当存放机械时，应避免置于草坪或其它不平整的地面上，以避免受到不必要的磨损。

对于长期未使用的机械，在重新使用之前应进行适当的维护和检查。

在运输机械时，应注意避免任何碰撞或损坏，尤其是对于机械的关键部件，应采取适当措施保护其结构完整。

5. 维修和替换零部件即使有了正确的操作、维护和保养，机械也会在使用期间磨损和故障，需要进行维修和替换零部件。

在发现机械部件损坏或有问题时，应及时进行维修，并尽早更换需要替换的零件。

工程机械的耐久性延长与改进建议工程机械在建筑、农业、采矿等领域中发挥着重要的作用。

为了确保工程机械的正常运转和延长其使用寿命，采取一些措施来增强其耐久性是非常必要的。

本文将探讨一些提高工程机械耐久性的方法，并提出改进建议。

一、合理使用与维护首先，合理使用和维护是延长工程机械耐久性的基础。

操作人员应该按照机械设备的使用手册操作，并进行必要的培训，以确保正确操作。

此外，定期检查和维护机械设备，包括更换润滑油、清洁过滤器和调整零部件，能够减少故障和提高机械的使用寿命。

二、高质量的配件和材料选购高质量的配件和材料也是确保工程机械耐久性的重要因素之一。

使用有保证质量的配件能够有效降低故障率，提高机械设备的可靠性和使用寿命。

同时，使用质量优良的材料制造机械设备能够增强其耐磨性和抗腐蚀性。

三、加强维修和保养定期的维修和保养对于工程机械的耐久性延长起到至关重要的作用。

首先，建立完善的维护记录和维修计划，对设备进行定期检查和维护，及时处理故障。

其次，加强设备的清洁工作，避免灰尘和污垢对设备的侵蚀。

此外，定期对机械设备进行润滑、调整和紧固等维护工作，能够有效延长机械的使用寿命。

四、合理的运输和存储合理的运输和存储也对工程机械的耐久性起着重要的影响。

在运输时，应该选择合适的运输工具和运输方式，避免机械设备碰撞和震动导致的损坏。

同时，在存储过程中，应该选择干燥、通风的场所，避免机械设备暴露在恶劣的环境中，避免发生腐蚀和变形等问题。

改进建议：虽然我们已经采取了一些措施来延长工程机械的耐久性，但仍然可以进行一些改进来进一步提高机械设备的使用寿命。

以下是一些改进建议：1. 引入先进的技术和材料：随着科技的不断进步，新材料和高效能的技术也应该得到应用，以提高机械设备的性能和耐久性。

2. 设备故障分析与改进：对机械设备的故障进行分析和总结，找出问题所在，针对性地进行改进，在今后的生产中避免类似故障的发生。

3. 工程机械的模块化设计：模块化设计可以使得机械设备的维修更加简便，方便更换配件和组装。

鞍钢破碎机日常维护及保养内容
鞍钢破碎机的日常维护和保养包括以下内容：
1. 清洁破碎机：定期清洁破碎机的内外部，包括清理积尘、螺母、螺栓和紧固件等，确保破碎机的正常工作。

2. 润滑系统维护：定期检查润滑系统的工作情况，添加润滑油，及时更换润滑油和液压油，确保破碎机各部件的正常润滑。

3. 检查破碎机零部件：定期检查破碎机的各个零部件，包括上盖板、下盖板、反击板、工作锤头等，确保其完好无损，发现问题及时进行维修或更换。

4. 校准并更换磨损部件：定期校准破碎机的破碎间隙和工作锤头间隙，以确保其正常工作。

同时，对于磨损过度的零部件，如反击板和锤头等，应及时更换。

5. 定期检查电器系统：定期检查破碎机的电器系统，包括开关、电机、控制器等，确保其工作正常，发现问题及时修复。

6. 检查传动系统：定期检查破碎机的传动系统，包括皮带、轴承、齿轮等，确保其正常工作，无松动、磨损等情况。

7. 定期维护和保养记录：对于每一次维护和保养，都应制定详细的维护记录，包括维护内容、维护时间和维护人员等，以便后续的维护和故障排除。

以上是鞍钢破碎机日常维护及保养的内容，通过定期的维护和保养，可以延长破碎机的使用寿命，确保破碎机的稳定工作。
