扩声系统培训资料之调音台(14页)

广播扩声系统调音（如何调试现场扩声系统）面对如此复杂且庞大的系统工程，想要化繁为简的描述几乎是不可能的，今天我们仅为大家简单讲讲在现场扩声系统中，关于传统的模拟系统调试和声音调试这两大部分中的一些基本步骤，希望对扩声领域感兴趣的朋友有所帮助，文中内容如有缺漏，欢迎大家留言更正。

关于系统调试第一步：系统电平初步调试1.线路检查按照系统线路图纸，仔细检查线路连接，确认线路均能正常运作。

2.设备初始状态的设置将功放输入设置为最小，将所有周边设备的输入输出旋钮设置为0分贝位置或中间位置。

按照从前级到后级的顺序通电（先不开功放），检查所有设备通电正常后，给功放通电。

3.初步检查系统状态此时适当开大功放的增益控制，播放一张熟悉的CD，调整调音台输入电平到基本正常位置。

慢慢推起调音台推子，听听音箱发出来的声音是否正常，是否失真，如果不正常立即关机检查。

4.音箱及系统极性检测系统基本正常后，打开所有设备电源，功放电平设置在最大，拉下调音台输出推子，将相位仪发生器接入调音台输入通道，打开相位仪电源调整输出增益和调音台输入增益到调音台指示表为0分贝。

慢慢推起调音台输出推子，待音箱中发出"砰砰"声达到足够的响度（如果响度不够，测试结果有时不准确），用相位仪检测器检查每只音箱是否同相或与音箱说明书的描述一致。

检测时最好关闭其他的音箱，防止干扰，逐个检测比较准确。

如果有不正常的，检查音箱线是否接反或者是系统连接线是否有反相，可调转或更换后再检测。

5.相位调整如果同时使用超低频和全频的组合，由于分频系统的存在以及安装位置的原因，可能会有交叉频率干扰或延时时间不同引起的相位问题，所以需要进行相位调整。

粉红噪声生器接到调音台输入通道，调整电平到正常位置，相位仪测试话筒放在场地中间，与音箱成等边三角形的位置。

推起调音台输出推子，检查频谱仪屏幕在全频与超低频音箱分频频率附近的频段有没有出现谷点。

如有，提升均衡器相应频段，如果无法提升，则存在相位问题。

扩声系统培训之调音台扩声系统培训是现代音响技术不可或缺的一部分。

而调音台则是扩声系统中最为核心的设备之一。

因此，对于扩声系统工程师而言，掌握调音台的使用与调试技术至关重要。

本文将介绍调音台的基本原理、使用技巧以及常见问题的处理方法。

一、调音台的基本原理调音台是扩音系统中的一个中央控制设备，它可以控制多个麦克风和音频源的输入信号，对它们进行混音、均衡、延迟等处理，最终输出至主音量控制。

调音台的主要组成部分包括输入模块、处理单元、输出模块和电源等。

输入模块通常有麦克风输入、乐器输入和线路输入等，可以支持不同类型的音源输入。

处理单元包括EQ（均衡器）、压限器、延迟、效果器等，可以对输入信号进行各种处理。

输出模块则包括总线输出、辅助输出等，可以支持多种输出方式。

二、调音台的使用技巧1. 物理连接：将各个音源通过音频线连接到调音台的相应通道上，同时将调音台的输出连接至功放或扬声器等设备，确保物理连接无误。

2. 信号调试：打开各个通道上的开关，将音量推到合适的位置，根据需要进行均衡、压限等处理，并通过效果器等调节音色。

3. 频谱分析：使用频谱分析仪来对音质进行调试，确保音频信号的各个频段均衡。

4. 反响时间调试：通过反响时间调试工具来对每一个扬声器进行调试，确保不同位置的听众都能得到一致的声音效果。

5. 实时调试：在演出现场或会议现场中，可以实时对声音进行调试，以确保音质一致，并且能够适应现场的大小和布局等因素。

三、常见问题的处理方法1. 噪音：可能是由于线路接触不良、麦克风过近、设备电源不稳等原因引起的。

解决方法包括检查物理连接、更换设备或使用隔离器等。

2. 回声：可能是由于空间过大、声音反射不同、扬声器位置不当等原因引起的。

解决方法包括调整麦克风位置、调整扬声器位置或使用吸音材料等。

3. 低音波动：可能是由于电源噪音、线路接触不良、调音台失调等原因引起的。

解决方法包括更换设备、检查物理连接或调整EQ等。

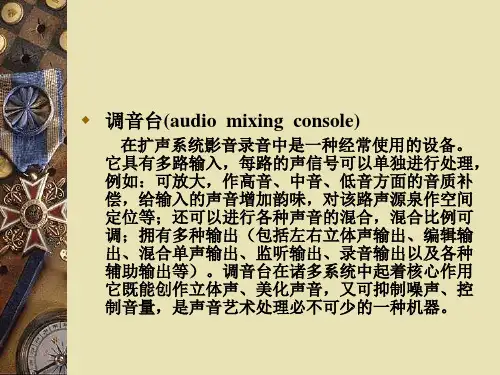

调音台从入门到精通教程调音台（Audio Mixing Console）在扩声系统和影音录音中是一种经常使用的设备。

它具有多路输入，每路的声信号可以单独进行处理，例如：可放大，作高音、中音、低音方面的音质补偿，给输入的声音增加韵味，对该路声源泉作空间定位等；还可以进行各种声音的混合，混合比例可调；拥有多种输出（包括左右立体声输出、编辑输出、混合单声输出、监听输出、录音输出以及各种辅助输出等）。

调音台在诸多系统中起着核心作用它既能创作立体声、美化声音，又可抑制噪声、控制音量，是声音艺术处理必不可少的一种机器。

一、调音台的种类调音台在输入通道数方面、面版功能键的数量方面以及输出指示等方面都存在差异，其实，掌握使用调音台，要总体上去考察它，通过实际操作和连接，自然熟能生巧。

调音台分为三大部分：输入部分、母线部分、输出部分。

母线部分把输入部分和输出部分联系起来，构成了整个调音台。

根据使用目的和使用场合的不同，调音台分为以下几种：（1）立体声现场制作调音台（Stereo Field Production Console）（2）录音调音台（Recording Console）（3）音乐调音台（Music Console）（4）数字选通调音台(Digital Routing Mixing Console)（5）带功放的调音台(Powered Mixer)（6）无线广播调音台(On Air Console)（7）剧场调音台(Theatre Console)（8）扩声调音台(P.A. Console)（9）有线广播调音台(Wired Broadcast Mixer)（10）便携式调音台(Compact Mixer)二、调音台的插座、功能键的作用（一）调音台输入部分调音台输入部分的插座、功能键如图1-1所示。

①卡侬插座MIC:此即话筒插座，其上有三个插孔，分别标有1，2，3。

标号1为接地（GND），与机器机壳相连，把机壳作为0伏电平。

扩声系统培训资料-调音台调音台是一种将多路音频电信号经必要的技术处理和适宜的效果处理后依所需的电平值加以混合、分配，用以输送还音系统重放，或送进录音机，予以记录的一种电子音频设备。

它具有多个输进信道，可同时输进多路信号并将其按一定比例进行混合，其中每个输进通道的电信号〔声音〕都能够进行单独的加工处理。

还具有放大、衰减均衡、声象定位，拥有双声道、主声道效果和返送等多种输出方式的一种音响设备。

要紧作用：①今后自不同的音源设备或电子设备的音信号进行不同比例〔可调〕的混合处理。

②单独对每路信号进行加工。

要紧是电压放大或衰减、频率均衡和声象定位等。

③显示各种信号电平。

④以线路级电平提供各种不同用途的输出信号，如舞台返送、录音输出、扩音输出、效果发送等。

由于调音台的每路输进是一个独立的信号信道，各路之间互不碍事，因而能够对每一路信号的音量及音质作细致的调整以到达理想的程度。

一、工作原理尽管调音台种类许多，功能键旋钮有多有少，输进输出信道数相差悬殊，但总体可分为：输进组件〔INPUT〕——总线组件〔BUS〕——输出组件〔OUTPUT〕二、输进组件〔INPUT〕将信号源设备信号分不进进相应的信道2.1调音台的输进阻抗等于5—10倍的“信号源〞输出阻抗。

2.2信号源的输出电平应与调音台要求的输进电平相等。

2.3信号源与调音台采纳什么方式连接，这取决于调音台的输进方式和信号源的输出方式。

MICIN 传声器输进一般是低阻〔LOW-Z〕LINEIN 线路输进一般是高阻〔HI-Z〕每一信道中两个输进方式不能同时使用。

随后进进增益GAIN是一个低噪声的电压放大器，它可对信号电平进行适当的调整，使其输进电平的大小最适合于本机工作，即使有足够的信噪比也可不能过激失真。

其中：TRIM微调装置，能够更精细地调整输进电路的增益，只是调整范围较窄。

GAIN MONITOR 监听GAIN INSERT 断点参加周边处理后返回监听：用于在调音台上进行信道检查和调整。

专业调音台基础知识调音台分为：录音室专用和舞台舞厅专用两种。

调音台的作用是：1、拾取信号，进行放大；2、按需要进行高、中、低音的音调均衡；3、将信号按需要送入左右母线或进行编组控制；4、对送入辅助母线的信号进行艺术处理；5、按要求进行输出控制调音台的输入单元是分路并联线路，每一路都大致相同，一般可以分为以下几部分。

A、输入选择部分1、TAPE：磁带2、MIC：话筒3、LINE：线路B、输入衰减器(PAD)如果话筒或线路输入信号的电平太高，而增益控制无法调整时，把衰减开关打开，这时在前置放大器和输入插座间就插入了一个20dB衰减器，避免过载。

C、输入增益控制(GAIN)调音台的音源有：话筒、乐器、磁带、效果器、扩声设备等。

由于它们的输出电平各不相同，为了能够与它们相匹配，就要在调音台上利用增益控制对输入灵敏度进行调整。

如果输入信号太大就会产生削波失真，反之如果输入信号太小，噪声就会无法控制，增益控制就是用于保证调音台在固定的动态范围内工作。

在面板上增益控制电平大小的表示方法是以0dB=775mV为基准的，根据音源输出电平的大小，设置在不同的位置上。

输入信号与增益电平见下表。

增益(dB)〓输入信号-60～-50〓低电平话筒-35〓高电平话筒(电容)、电子乐器-20〓低电平线路(一般音响)D、信号输入插口分为低阻平衡输入(LO—Z卡侬)及高阻不平衡输入(HI—Z二芯)。

一般的乐器和音响设备的接法采用不平衡式，信号“+”、“-”的其中一端和信号线的屏蔽层公用。

例如：一芯屏蔽线，芯线是信号“+”，屏蔽线是信号“-”和地线。

这比没有屏蔽的平行线的感应噪声要少，属于筒易型不完全屏蔽。

专业音响设备的输入输出都采用平衡式，信号分“+”、“-”传输，另外再接屏蔽线，“+”、“-”使用独立的地线，插头使用卡侬XLR插头。

E、过载(CLIP)过载指示是用于警告输入信号瞬间过载，指示灯将在峰值(信号过大发生失真的电平)电平下面3dB时发光，便于帮助设置增益开关的位置F、输入均衡部分输入通道均衡器是用于对输入信号的音色进行补正，使其达到标准效果。

扩声系统培训资料-调音台调音台是一种将多路音频电信号经必要的技术处理和合适的效果处理后依所需的电平值加以混合、分配，用以输送还音系统重放，或送入录音机，予以记录的一种电子音频设备。

它具有多个输入信道，可同时输入多路信号并将其按一定比例进行混合，其中每个输入通道的电信号（声音）都可以进行单独的加工处理。

还具有放大、衰减均衡、声象定位，拥有双声道、主声道效果和返送等多种输出方式的一种音响设备。

主要作用：①将来自不同的音源设备或电子设备的音信号进行不同比例（可调）的混合处理。

②单独对每路信号进行加工。

主要是电压放大或衰减、频率均衡和声象定位等。

③显示各种信号电平。

④以线路级电平提供各种不同用途的输出信号，如舞台返送、录音输出、扩音输出、效果发送等。

由于调音台的每路输入是一个独立的信号信道，各路之间互不影响，因而可以对每一路信号的音量及音质作细致的调整以达到理想的程度。

一、工作原理尽管调音台种类很多，功能键旋钮有多有少，输入输出信道数相差悬殊，但总体可分为：输入组件（INPUT）——总线组件（BUS）——输出组件（OUTPUT）二、输入组件（INPUT）将信号源设备信号分别进入相应的信道2.1 调音台的输入阻抗等于5—10倍的“信号源”输出阻抗。

2.2 信号源的输出电平应与调音台要求的输入电平相等。

2.3 信号源与调音台采用什么方式连接，这取决于调音台的输入方式和信号源的输出方式。

MIC IN 传声器输入一般是低阻（LOW-Z）LINE IN 线路输入一般是高阻（HI-Z）标注：0分贝=0.775V每一信道中两个输入方式不能同时使用。

随后进入增益GAIN是一个低噪声的电压放大器，它可对信号电平进行适当的调整，使其输入电平的大小最适合于本机工作，即使有足够的信噪比也不会过激失真。

其中：TRIM微调装置，可以更精细地调整输入电路的增益，只是调整范围较窄。

GAIN MONITOR 监听GAIN INSERT 断点加入周边处理后返回监听：用于在调音台上进行信道检查和调整。

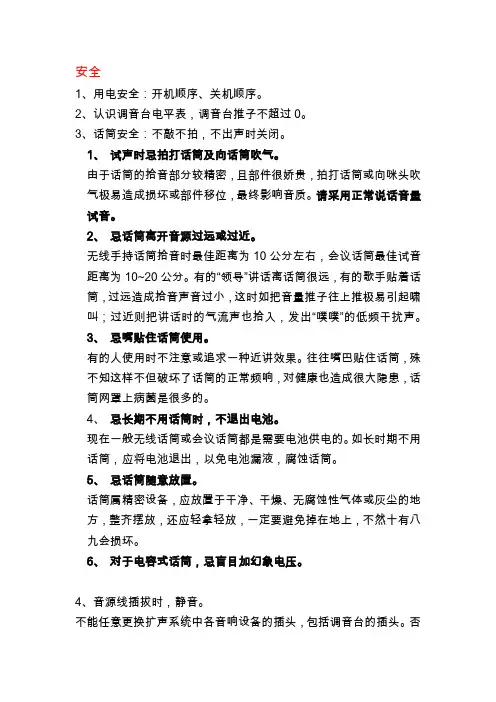

安全1、用电安全：开机顺序、关机顺序。

2、认识调音台电平表，调音台推子不超过0。

3、话筒安全：不敲不拍，不出声时关闭。

1、试声时忌拍打话筒及向话筒吹气。

由于话筒的拾音部分较精密，且部件很娇贵，拍打话筒或向咪头吹气极易造成损坏或部件移位，最终影响音质。

请采用正常说话音量试音。

2、忌话筒离开音源过远或过近。

无线手持话筒拾音时最佳距离为10公分左右，会议话筒最佳试音距离为10~20公分。

有的“领导”讲话离话筒很远，有的歌手贴着话筒，过远造成拾音声音过小，这时如把音量推子往上推极易引起啸叫；过近则把讲话时的气流声也拾入，发出“噗噗”的低频干扰声。

3、忌嘴贴住话筒使用。

有的人使用时不注意或追求一种近讲效果。

往往嘴巴贴住话筒，殊不知这样不但破坏了话筒的正常频响，对健康也造成很大隐患，话筒网罩上病菌是很多的。

4、忌长期不用话筒时，不退出电池。

现在一般无线话筒或会议话筒都是需要电池供电的。

如长时期不用话筒，应将电池退出，以免电池漏液，腐蚀话筒。

5、忌话筒随意放置。

话筒属精密设备，应放置于干净、干燥、无腐蚀性气体或灰尘的地方，整齐摆放，还应轻拿轻放，一定要避免掉在地上，不然十有八九会损坏。

6、对于电容式话筒，忌盲目加幻象电压。

4、音源线插拔时，静音。

不能任意更换扩声系统中各音响设备的插头，包括调音台的插头。

否则容易产生脉冲信号，经功放后形成功率脉冲，直接引向音箱的高频头，使高音头烧毁或使功放过载而损坏5、手机远离音响设备6、设备定期通电7、调音台和设备防尘防霉、盖上罩子使用1、音箱功能介绍2、调音台预设调用3、调音台输入推子、输出推子介绍4、Mute功能5、话筒的开关、摆放故障处理1、啸叫：拉低推子、mute。

2、不出声：检查各个通路是否MUTE。

扩声系统培训资料之调音台一、引言调音台是扩声系统中至关重要的部分，它可以控制和调节音频信号的各个方面，包括音量、音色、平衡等。

在扩声系统的使用中，合理的调音台操作可以有效地提高音频效果和音质，保证活动的顺利进行。

因此，掌握调音台的基本操作和技巧对于任何扩声系统的使用者来说都是非常重要的。

二、调音台的基本结构1. 输入通道调音台一般都有多个输入通道，用于接收不同的音频信号源，比如麦克风、乐器、音响等。

每个输入通道都有自己的音量控制、音色控制、平衡控制等。

2. 主输出通道主输出通道用于控制整个音频信号的总体输出，包括主音量、主音色、主平衡等。

3. 辅助功能调音台还会有一些辅助功能，比如效果器、录音功能、耳机监听等。

三、调音台的基本操作1. 插入音频信号源在使用调音台之前，首先要将各种音频信号源插入到相应的输入通道上，确保每个通道都有正确的音频信号输入。

2. 设置音量通过旋钮或推子来控制每个通道的音量，根据实际需要来调节各个通道的音量大小。

3. 调节音色通常调音台会有高音、中音、低音的调节旋钮，用于调节音频信号的音色。

4. 平衡控制通过平衡控制来调节每个通道的左右声道平衡，确保音频信号的立体声效果。

5. 效果器设置如果需要对音频信号进行添加效果，可以通过调音台上的效果器来选择合适的音效。

6. 主音量控制最后通过主音量控制来调节整个音频信号的总体输出音量。

四、调音台的进阶操作1. 回声效果的使用调音台上的效果器一般都会有回声效果，可以通过调节回声效果的深浅和速度来实现不同的音效。

2. 录音功能的使用一些调音台上还带有录音功能，可以将各个通道的音频信号录制下来，方便后期处理和编辑。

3. 耳机监听通过耳机监听功能，可以实时监听各个通道的音频信号，方便进行调试和调节。

五、调音台的注意事项1. 调音台的摆放在使用调音台时要注意合理的摆放位置，避免受到外界干扰，确保音频信号的纯净度。

2. 调音台的保养定期对调音台进行清洁和检测，保证其正常使用和延长寿命。

调音台基础培训一、调音台主要功能:1)信号处理:1.前置放大：麦克风将声音转换成电压，在用此信号电压重新生成声波输出到扬声器之前，必须将此电压放大许多倍。

由于麦克风音头结构非常精细，输出电压非常之小，也就容易受干扰因素影响。

因此麦克风的信号电压在进入调音台的输入端时便直接被提高到抗干扰的等级高度。

这时必须使用一个质量极高的放大器，以便使信号电压在尽可能保持真实的同时被提高到一个不容易受干扰的高度。

否则的话，在此处破坏信号质量和纯净度的噪声可能会通过所有的后级放大器在录音或放音时出现。

2.音量调制：经过DI-Box(Direct Injection 直接注入) 或从声卡或键盘输出端送入调音台的信号常常必须进行调整以适合调音台的音量。

3.频率响应校正。

借助声道排上的均衡器可方便、快速和有效地改变一个信号音质。

4.混入效果：通过单声道中的插孔和两条Aux( 辅助) 线路可在信号线路中加入调音台中已有的效果器之外的附加信号处理器。

2)信号分配：来自声道排的已处理的单个信号将在Aux( 辅助) 线路上集中并向外送到效果器或送到内部效果处理器进行加工。

然后信号通过Aux Return( 辅助返回) 插孔或内部线路进入MainMix( 主混音)。

舞台上音乐家也是通过Aux( 辅助) 线路来得到混音的结果(Monitormix( 监听混音))。

同样也可为录音机、末级放大器、耳机和两音轨输出端准备信号。

3)Mix( 混音)：这是调音台的“最重要的功能”，在此汇合了所有其他的功能。

混音首先意味着调节各个乐器和声音相互之间的音量等级以及不同的声音在整个频谱内的轻重权衡。

还应将各个声音在立体声全频带中合理分配。

最后的工作是检查整个混音的音量等级，以配合接下来的机器，如录音机/ 分频器/末级放大器。

二、调音台的组成，输入部分：1)单声道：1、MIC每个单输入声道通过XLR插孔提供一个平衡式麦克风输入端，其上也可通过按钮提供+48V 幻象电源用来使用电容式麦克风。
