地下防水细部构造

地下防水细部构造措施地下防水是地下工程中非常重要的一项技术措施，其目的是保护建筑物或地下结构免受地下水的侵蚀和渗透。

为了确保地下工程的稳定性和使用寿命，必须采取一系列的细部构造措施。

下面将介绍几种常用的地下防水细部构造措施。

1.地下墙体防水地下墙体防水是地下工程中最常见的防水措施之一、为了防止地下水渗透到地下室的墙体内部，可以采用以下细部构造措施：-地下墙体外侧可涂刷防水涂料，如聚氨酯涂料、环氧涂料等，形成一层防水膜。

-在墙体内部设置排水层，以便将墙体内部的水分及时排除。

-在墙体外侧设置排水板，用于分散地下水压力，减少墙体的渗透压。

-在地下墙体与地下室地板的交界处，可以设置防水挡水带，增强防水效果。

2.地下室地板防水地下室地板防水也是地下工程中的重要环节。

为了保证地下室内部不受地下水的渗透，可以采取以下细部构造措施：-在地下室地板内部设置防水层，一般使用聚乙烯防水膜、SBS改性沥青防水卷材等。

-在地下室地板与地下墙体的交界处，设置挡水带或挤压胶带，起到密封作用，防止水分渗入。

3.地下室顶板防水地下室顶板防水通常采用以下细部构造措施：-在地下室顶板上设置防水层，一般使用SBS改性沥青防水卷材、高分子防水涂料等。

-防止渗漏点，如电缆穿越处、管道穿越处等，需要设置密封胶带或密封胶条，保证防水效果。

4.基坑防水在开挖地下基坑时，为了防止地下水涌入基坑造成工程进展受阻，需要采取以下细部构造措施：-在基坑周边设置围护结构，可以采用钢板桩或水泥桩等，形成一定的封闭空间。

-在基坑内部喷涂防水剂，形成一层防水膜，防止地下水渗透。

-设置排水系统，在基坑底部设置排水设施，将基坑内的积水排出。

总结起来，地下防水的细部构造措施包括墙体防水、地板防水、顶板防水和基坑防水等。

通过采取合适的防水层材料、密封胶带等措施，可以有效地防止地下水的渗透，确保地下工程的安全和稳定。

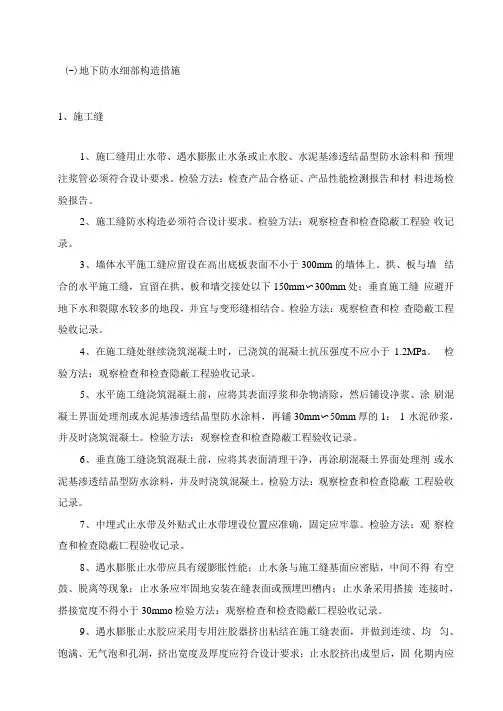

(-)地下防水细部构造措施1、施工缝1、施匸缝用止水带、遇水膨胀止水条或止水胶、水泥基渗透结晶型防水涂料和预埋注浆管必须符合设讣要求。

检验方法：检查产品合格证、产品性能检测报告和材料进场检验报告。

2、施工缝防水构造必须符合设计要求。

检验方法：观察检查和检查隐蔽工程验收记录。

3、墙体水平施工缝应留设在高出底板表面不小于300mm的墙体上。

拱、板与墙结合的水平施工缝，宜留在拱、板和墙交接处以下150mm〜300mm处；垂直施工缝应避开地下水和裂隙水较多的地段，并宜与变形缝相结合。

检验方法：观察检查和检查隐蔽工程验收记录。

4、在施工缝处继续浇筑混凝土时，已浇筑的混凝土抗压强度不应小于1.2MPa。

检验方法：观察检查和检查隐蔽工程验收记录。

5、水平施工缝浇筑混凝土前，应将其表面浮浆和杂物清除，然后铺设净浆、涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，再铺30mm〜50mm厚的1： 1 水泥砂浆，并及时浇筑混凝土。

检验方法：观察检查和检查隐蔽工程验收记录。

6、垂直施工缝浇筑混凝土前，应将其表面清理干净，再涂刷混凝土界面处理剂或水泥基渗透结晶型防水涂料，并及时浇筑混凝土。

检验方法：观察检查和检查隐蔽工程验收记录。

7、中埋式止水带及外贴式止水带埋设位置应准确，固定应牢靠。

检验方法：观察检查和检查隐蔽匸程验收记录。

8、遇水膨胀止水带应具有缓膨胀性能；止水条与施工缝基面应密贴，中间不得有空鼓、脱离等现象；止水条应牢固地安装在缝表面或预埋凹槽内；止水条采用搭接连接时，搭接宽度不得小于30mmo检验方法：观察检查和检查隐蔽匸程验收记录。

9、遇水膨胀止水胶应采用专用注胶器挤出粘结在施工缝表面，并做到连续、均匀、饱满、无气泡和孔洞，挤出宽度及厚度应符合设计要求；止水胶挤出成型后，固化期内应采取临时保护措施；止水胶固化就不得浇筑混凝上。

检验方法：观察检查和检查隐蔽匸程验收记录。

10、预埋式注浆管应设置在施工缝断面中部，注浆管与施工缝基面应密贴并固定牢靠，固定间距宜为200mm〜300mm；注浆导管与注浆管的连接应牢固、严密，导管埋入混凝土内的部分应与结构钢筋绑扎牢固，导管的末端应临时封堵严密。

地下防水工程细部的构造防水及图示一、变形缝(一) 细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。

2 用于沉降和变形缝其最大允许沉降差值不应大于30mm。

当计算沉降值大于30mm 时，应在设计时采取措施。

3 用于沉降的变形缝宽度宜为20～30mm，用于伸缩的变形缝宽度宜小于此值。

4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。

变形缝的几种复合防水构造形式见下图。

图中埋式止水带式外贴防水层复合使用处贴式止水带L≥300 外贴防水卷材L≥400 外涂防水涂层L≥4001—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴防水层图一中埋式止水带与遇水膨胀橡胶条、嵌缝材料复合使用1一混凝土结构；2-中埋式止水带；3一嵌缝材料；4一背衬材料：5一遇水膨胀胶条：6-填缝材料圈一中埋式止水带与可卸式止水带复合使用1-混凝土结构。

2-填缝材料；3-中埋式止水带；4-预埋钢板；5-紧固件压板；6-预埋螺栓；7-螺母；8-垫圈；9-紧固件压块；10-Ω型止水带；11-紧固件圆钢（二）变形缝施工。

1 中埋式止水带施工应符合以下规定：(1) 止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。

(2)止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。

采用扁钢固定时，止水带端训应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。

固定扁钢用的螺栓间距宜为500mm，见下图。

图顶（底）板中埋式止水带的固定1一结构主筋：2一混凝土结构；3一固定用钥筋：4一固定止水带有扁钢；5一填缝材料；6-中埋式止水带；7-螺母：8一双头螺杆(3)中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。

(4)止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。

(5) 中埋式止水带在转弯处宜采用直角专用配件，并应做成圆弧形，橡胶止水带的转角半径应不小于200mm,钢边橡胶止水带应不小300mm.且转角半径应随止带的宽度增大而相应加大，2宜采用遇水膨胀橡胶与普通复合的复合型橡胶条、中间夹有钢丝或纤维织物的遇水膨胀橡胶条、中空圆环型遇水膨胀橡胶条。

8 地下防水工程细部的构造防水及图示8.1 变形缝8.1.1 细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。

2 用于沉降的变形缝其最大允许沉降差值不应大于30mm。

当计算沉降值大于30mm时，应在设计时采取措施。

3 用于沉降的变形缝宽度宜为20～30mm，用于伸缩的变形缝宽度宜小于此值。

4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。

变形缝的几种复合防水构造形式见图8.1.1-1、图8.1.1-2、图8.1.1-3。

图8.1.1-1 中埋式止水带与外贴防水层复合使用外贴式止水带L≥300 外贴防水卷材L≥400 外涂防水涂层L≥4001—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴防水层图8.1.1-2 中埋式止水带与遇水膨胀橡胶条、嵌缝材料复合使用1—混凝土结构；2—中埋式止水带；3—嵌缝材料；4—背衬材料；5—遇水膨胀胶条；6—填缝材料图8.1.1-3 中埋式止水带与可卸式止水带复合使用1—混凝土结构；2—填缝材料；3—中埋式止水带；4—预埋钢板；5—紧固件压板；6—预埋螺栓；7—螺母；8—垫圈；9—紧固件压块；10—Ω型止水带；11—紧固件圆钢8.1.2 变形缝施工。

1 中埋式止水带施工应符合以下规定：（1）止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。

（2）止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。

采用扁钢固定时，止水带端部应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。

固定扁钢用的螺栓间距宜为500mm，见图8.1.2。

图8.1.2 顶（底）板中埋式止水带的固定1—结构主筋；2—混凝土结构；3—固定用钢筋；4—固定止水带用扁钢；5—填缝材料；6—中埋式止水带；7—螺母；8—双头螺杆（3）中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。

（4）止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。

轨道交通地下防水工程细部构造技术规程一、引言轨道交通地下防水工程是轨道交通建设中的重要组成部分，其质量直接影响轨道交通系统的安全运行。

为了确保地下防水工程的质量和可靠性，制定细部构造技术规程至关重要。

二、地下防水工程构造技术规程的目的和适用范围地下防水工程细部构造技术规程的目的是规范地下防水工程的施工过程，确保工程质量，防止地下水渗漏对轨道交通系统的不良影响。

本规程适用于轨道交通地下防水工程的施工和验收。

三、地下防水材料的选用与施工1. 防水材料的选用应符合国家相关标准，如聚氯乙烯（PVC）防水卷材、高分子防水涂料等。

施工过程中应注意防水材料的厚度和覆盖率，确保防水层的完整性和质量。

2. 防水材料的施工应按照施工工艺规定进行，包括预处理、底层涂刷、中层涂刷和面层涂刷等步骤。

施工现场应保持清洁，防止杂质对防水层的影响。

四、地下防水工程细部构造技术规程1. 地下防水工程的细部构造包括墙面防水、地板防水、管道防水等。

对于不同部位的防水工程，应有相应的施工要求和技术要点。

2. 墙面防水的施工要求包括墙面的清洁和处理、基层处理、涂刷防水材料等。

墙面防水应保证涂层的均匀性和密实性，避免产生渗漏点。

3. 地板防水的施工要求包括地板的处理、防水材料的施工等。

地板防水应保证防水层与地面的粘结牢固，避免出现脱层和开裂现象。

4. 管道防水的施工要求包括管道的处理、防水材料的施工等。

管道防水应保证防水层与管道的贴合紧密，防止水渗漏。

五、地下防水工程的验收与评定地下防水工程的验收应按照相关规范进行，包括防水层的厚度、涂层的均匀性、防水层与基层的粘结强度等指标。

验收合格后，进行工程的评定，评定结果应符合相关标准要求。

六、地下防水工程质量控制地下防水工程的质量控制应从施工前的材料检验、施工中的施工工艺控制、施工后的验收评定等方面进行。

通过严格的质量控制措施，确保地下防水工程的质量和可靠性。

七、地下防水工程的维护与保养地下防水工程的维护与保养是确保工程长期稳定运行的重要环节。

地下室基础承台细部构造防水要求做法：
1、集水井、电梯井、承台：
①侧壁120厚灰砂砖墙→20厚1:2水泥砂浆掺3%防水剂抹平压光→卷材配套装用处理剂处理基层→4厚聚酯胎SBS改性沥青防水卷材附加层（拐角处250宽高）→4厚聚酯胎SBS改性沥青防水卷材→0.10~0.15厚聚乙烯薄膜隔离层（如防水卷材表面的聚乙烯薄膜保留作为隔离层，可不选用该层）→钢筋混凝土（结构自防水，抗渗等级要求P6）
②底部100厚C15素混凝土抹平压光→卷材配套装用处理剂处理基层→4厚聚酯胎SBS改性沥青防水卷材附加层（拐角处250宽高）→桩头部位侧壁选用2层1mm厚溶剂型沥青防水涂料，桩头表面选用1mm厚渗透结晶涂膜，钢筋根部选用遇水膨胀橡胶止水条→4厚聚酯胎SBS改性沥青防水卷材→0.10~0.15厚聚乙烯薄膜隔离层（如防水卷材表面的聚乙烯薄膜保留作为隔离层，可不选用该层）→钢筋混凝土（结构自防水，抗渗等级要求P6）
2、地下室底板：
素土夯实→100厚C15素混凝土垫层抹平压光→卷材配套装用处理剂处理基层→→4厚聚酯胎SBS改性沥青防水卷材→0.10~0.15厚聚乙烯薄膜隔离层（如防水卷材表面的聚乙烯薄膜保留作为隔离层，可不选用该层）→50厚C20细石混凝土保护层，平面内间距大于或等于6000设纵横分格缝，用切割机切深15，缝宽5~10，缝内嵌密封膏→钢筋混凝土（结构自防水，抗渗等级要求P6）
3、地下室外剪力墙外侧壁：
侧壁钢筋混凝土（结构自防水，抗渗等级要求P6）→侧壁外表面用1:2水泥砂浆掺3%防水剂抹平压光施工缝（如构造选用的外贴止水带）→卷材配套装用处理剂处理基层→4厚聚酯胎SBS改性沥青防水卷材附加层→4厚聚酯胎SBS改性沥青防水卷材→粘结剂粘贴30厚聚乙烯泡沫板防水卷材保护层→回填土，分层夯实。

地下室防水设置与细部构造方法一、地下室出现漏水的状况：地下室漏水一般都是以局部漏水形式出现的，地下室所处的地质不同，功能不同，设计与施工不同，其漏水部位和形式多样。

1、漏水部位：地下室局部漏水通常都是只占地下室外面积的极小部分，大的有数平方米，小的只有碗口那么大，按面积只有不足地下室外面积的千或万分之一。

但对地下室的使用和耐久性危害很大。

漏水部位有约70%产生在底板部分，或底板最深的坑，而多数又发生在底板或坑的交角(在室内看为阴交角)少数在地下室外墙壁的中下部。

2、漏水形式：漏水的形式与地质、结构、季节有关主要表现以下几种状况。

①涌水：当地下水压力很大时，漏水的水流较大，有时堵不住如涌泉那样不断上涌。

②潜流：地下室的漏水会沿着建筑结构混凝土的裂缝中，流出如同一条潜流。

③渗漏：地下室的漏水是在结构混凝土的某一表面多处的外注或渗透出来。

渗漏的程度不同，大者用干布擦后，接着就能看到多个的小水珠外冒，一小会就湿一片；小者只见湿永远不干，半天或数小时后也会越湿越大。

④波动漏渗：受地下室压力的波动影响，有的时候会漏或渗有的时间漏渗却消失。

3、构造性漏水：指地下室的施工缝，后浇带，止水带处因应用材料不当，施工质量隐患引起的构造性漏水。

二、地下室漏水的原因分析：从发现的地下室漏水局部看，水均由地下室结构的混凝土薄弱部分漏渗出来，它说明二个方面的问题，一是地下室结构的刚性自防水局部失效。

二是由防水材料构成的整体柔性防水层也已破坏。

从经验判断刚性结构自防水局部失效与柔性防水层局部破坏有的是在同一部位，但多数情况不会在同一部位，这是由于柔性防水层局部破坏后地下水会穿过柔性防水层，进入结构层的外壁，在地下水压力的作用下，水会在柔性防水层与结构混凝土外表面之间，劈开通道，当遇到结构混凝土的自防水失效部位而穿透混凝土进入地下室产生漏渗。

因此当人们发现地下室漏水时，其地下室的结构自防水和柔性防水层均有局部的失效和破坏。

1、结构混凝土刚性自防水局部失效的原因：①结构混凝土的局部施工浇筑质量缺陷造成通道。

地下室基础承台细部构造防水要求做法：
1、集水井、电梯井、承台：
①侧壁120厚灰砂砖墙→20厚1:2水泥砂浆掺3%防水剂抹平压光→卷材配套装用处理剂处理基层→4厚聚酯胎SBS改性沥青防水卷材附加层（拐角处250宽高）→4厚聚酯胎SBS改性沥青防水卷材→~厚聚乙烯薄膜隔离层（如防水卷材表面的聚乙烯薄膜保留作为隔离层，可不选用该层）→钢筋混凝土（结构自防水，抗渗等级要求P6）
②底部100厚C15素混凝土抹平压光→卷材配套装用处理剂处理基层→4厚聚酯胎SBS改性沥青防水卷材附加层（拐角处250宽高）→桩头部位侧壁选用2层1mm厚溶剂型沥青防水涂料，桩头表面选用1mm厚渗透结晶涂膜，钢筋根部选用遇水膨胀橡胶止水条→4厚聚酯胎SBS改性沥青防水卷材→~厚聚乙烯薄膜隔离层（如防水卷材表面的聚乙烯薄膜保留作为隔离层，可不选用该层）→钢筋混凝土（结构自防水，抗渗等级要求P6）
2、地下室底板：
素土夯实→100厚C15素混凝土垫层抹平压光→卷材配套装用处理剂处理基层→→4厚聚酯胎SBS改性沥青防水卷材→~厚聚乙烯薄膜隔离层（如防水卷材表面的聚乙烯薄膜保留作为隔离层，可不选用该层）→50厚C20细石混凝土保护层，平面内间距大于或等于6000设纵横分格缝，用切割机切深15，缝宽5~10，缝内嵌密封膏→钢筋混凝土（结构自防水，抗渗等级要求P6）3、地下室外剪力墙外侧壁：
侧壁钢筋混凝土（结构自防水，抗渗等级要求P6）→侧壁外表面用1:2水泥砂浆掺3%防水剂抹平压光施工缝（如构造选用的外贴止水带）→卷材配套装用处理剂处理基层→4厚聚酯胎SBS改性沥青防水卷材附加层→4厚聚酯胎SBS改性沥青防水卷材→粘结剂粘贴30厚聚乙烯泡沫板防水卷材保护层→回填土，分层夯实。

123456789101第4.7.10条
2第4.7.11条
12345678910
1第4.7.12条
2第4.7.13条
3第4.7.14条
年 月 日
年 月 日1.1.9防水-7
监理工程师（建设单位项目技术负责人）：
分包单位主控项目施工单位检查评定结果
监理（建设）单位验收结论
接缝处混凝土表面，密封材料嵌
填、粘结质量验收部位项目经理专业工长注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查员等进行验收。

中埋式止水带中心线与变形缝中
心线的重合，止水带固定质量穿墙管止水环与主管或翼环与套
管满焊、防腐一般项目规范规定

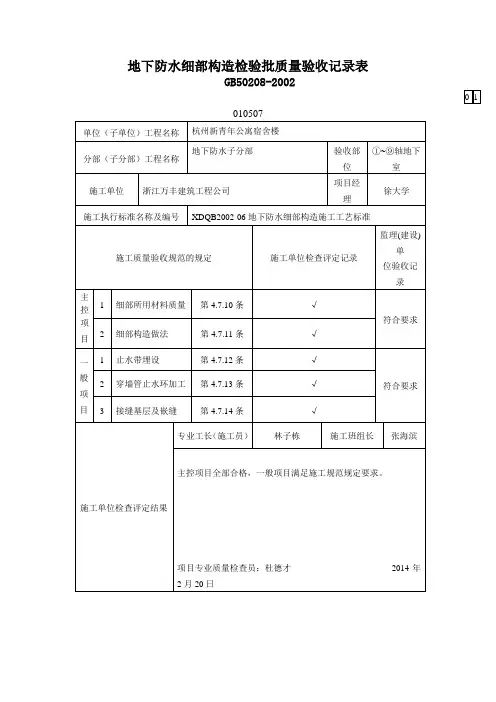

地下防水细部构造工程检验批质量验收记录
工程名称
施工单位
施工执行标准
名称及编号
分包项目经理规范规定
止水带、遇水膨胀橡胶腻子止水
条和接缝密封材料变形缝、施工缝、后浇带、穿墙
管道、埋设件等细部构造作法施工班组
长
监理（建设）
单位验收记录项目专业质量检查员：施工单位检查评定记录施工单位检查评定记录。

防水细部构造处理（通用）细部构造防水主要是阴阳角、变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造的防水处理。

在突出墙面的管根、阴阳角等部位，做卷材附加层，附加层宽度不小于500mm，两边均匀搭接250mm，要求进行满粘，附加层做法如下图所示。

1、变形缝的防水施工⑴止水条宽度和材质的物理性能均应符合设计要求，且无裂缝和气泡；接头应采用热接，不得叠接，接缝平整、牢固，不得有裂口和蛻胶现象。

⑵中埋式止水条中心线应和变形缝中心线重合，止水带不得穿孔或用铁钉固定。

⑶变形缝设置中埋式止水条时，混凝土浇筑前应校正止水带位置，表面清理干净，止水条损坏处应修补；顶、底板止水条的下侧混凝土应振捣密实，边墙止水条内外侧混凝土应均匀，保持止水条位置正确、平直，不能有卷曲现象。

2、施工缝的防水施工⑴水平施工缝浇筑砼前，应将其表面浮浆和杂物清除，铺水泥砂浆并及时浇筑砼。

⑵垂直施工缝浇筑砼前，应将其表面清理干净，涂刷砼界面处理剂并及时浇筑砼。

⑶施工缝采用遇水膨胀胶腻子止水条，应将止水条牢固地安装在缝表面预留槽内。

3、后浇带的防水施工(1)顶板底板后浇带防水做法说明：预埋钢板止水带，钢板厚3，宽300，同时钢板U型口朝向迎水面一侧；清理后浇带；后浇带膨胀混凝土浇筑；在后浇带位置设置附加防水层一道，两边须各超出后浇带300以上。

(2)地下室外墙后浇带非超前止水防水节点做法说明：A.预埋钢板止水带竖直安装在板墙厚1/2处，与钢板网焊接固定牢固钢板U型口朝向迎水面一侧；B.止水钢板应沿施工缝连续设置，采用搭接焊接，搭接长度不小于50mm，双面满焊;预埋钢板止水带，钢板厚3，宽300.C.后浇带处安装具有一定强度的密目钢丝网以阻挡砼的流失，浇筑时须保证钢；D.清理干净外墙与后浇带结合处的浮浆和杂物；浇筑时须保证钢丝网处砼密实；E.后浇带砼浇筑前，应先将后浇带两侧砼湿润24h以上，应施工高于顶板砼强度一个等级的微膨胀砼，后浇带砼应一次浇筑完成，不得留设施工缝。

地下室外墙防水卷材细部构造做法
地下室外墙防水卷材细部构造做法一般包括以下几个关键步骤：
1. 清洁基面：首先需要清洁外墙的基面，确保表面没有杂物、灰尘等，以提供一个干净平整的工作面。

2. 外墙预处理：在清洁基面的基础上，需要进行外墙预处理，如修补墙面裂缝、填补凹槽等，以确保墙面平整。

3. 底层防水层：在基面处理完毕后，涂刷一层底层防水层。

底层防水层一般采用防水涂料等，涂刷厚度均匀，一般建议不低于1.5mm。

4. 防水卷材安装：将防水卷材按照规定的防水层设计要求进行铺设。

卷材可以通过粘结、焊接等方式固定在基面上。

5. 卷材细部处理：在卷材铺设完成后，还需要进行细部处理，包括凹槽、管道口、角落等部位的处理。

这些细节部分可以使用防水胶等材料进行密封处理，以确保防水效果。

6. 覆盖层施工：最后一步是进行覆盖层的施工。

覆盖层可以选择防水砂浆、防水涂料等，覆盖层施工的目的是为了保护防水卷材，增强整体防水效果。

注意：以上所述仅为一般地下室外墙防水卷材细部构造做法，并不能涵盖所有细节和特殊情况，具体操作还需要根据实际情
况进行调整。

建议在进行施工之前，咨询专业施工人员或防水专家，并参考当地相关防水标准和规范。
