防水细部构造图例

8 地下防水工程细部的构造防水及图示8.1 变形缝8.1.1 细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。

2 用于沉降的变形缝其最大允许沉降差值不应大于30mm。

当计算沉降值大于30mm时，应在设计时采取措施。

3 用于沉降的变形缝宽度宜为20～30mm，用于伸缩的变形缝宽度宜小于此值。

4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。

变形缝的几种复合防水构造形式见图8.1.1-1、图8.1.1-2、图8.1.1-3。

图8.1.1-1 中埋式止水带与外贴防水层复合使用外贴式止水带L≥300 外贴防水卷材L≥400 外涂防水涂层L≥4001—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴防水层图8.1.1-2 中埋式止水带与遇水膨胀橡胶条、嵌缝材料复合使用1—混凝土结构；2—中埋式止水带；3—嵌缝材料；4—背衬材料；5—遇水膨胀胶条；6—填缝材料图8.1.1-3 中埋式止水带与可卸式止水带复合使用1—混凝土结构；2—填缝材料；3—中埋式止水带；4—预埋钢板；5—紧固件压板；6—预埋螺栓；7—螺母；8—垫圈；9—紧固件压块；10—Ω型止水带；11—紧固件圆钢8.1.2 变形缝施工。

1 中埋式止水带施工应符合以下规定：（1）止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。

（2）止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。

采用扁钢固定时，止水带端部应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。

固定扁钢用的螺栓间距宜为500mm，见图8.1.2。

图8.1.2 顶（底）板中埋式止水带的固定1—结构主筋；2—混凝土结构；3—固定用钢筋；4—固定止水带用扁钢；5—填缝材料；6—中埋式止水带；7—螺母；8—双头螺杆（3）中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。

（4）止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。

万科工程技术建筑防水1管道穿楼板堵塞/微膨胀细石殓分两次灌注，第二次灌注在上面留20深凹槽做灌水试验口管道穿楼板堵塞二沁…留20深凹権做鋁H 灌水试验’地漏口堵塞3穿卫生间烟道防水节点2地漏口堵塞节点2厚js II 防水层 .250 ] 密封油盲崔龙卫主i可做怯宅二一卫二=穿卫生间烟道-IX,兰史：匚巨昵丈*- ■■、 - .-■1-9$8X?-..-A- // .-丿J4厨房烟道防水节点5穿墙管道堵塞节点穿谓管适做法6穿墙螺杆洞堵塞节点穿墙螺杆封堵7混凝土雨棚/空调板防水节点碇雨柵f空调板防水节点8预制空调管孔洞大样甲呂旺VC管L=220 帧留竝块内』一起濟筑、_ 同边契出鸽’预留抹飯）、预制空调管孔洞外箱面\预制強块ISO寸OJ2409外墙抹灰分格缝、滴水做法节点■Jf■砖耳10屋面落水口侧排地漏节点11屋面排气管设置大样（上人屋面根据使用需要可采用盲沟做法） 排气管大律 12外墙铝合金窗防渗漏节点1-二二從它叮幫討舒点卩藏 ；為样丈富弓垂鴨旳蛮臨圧 笔喈主圭生壬兰岂蛊1“ = -3-r 1.E 1- 2=覆应縈存戟起聚 庫工》%的記比世： 飞二一昙PVQEli1 * 36rt"E 设蓋一个： 魚愷置在边角0£5卩山管13烟道出屋面防水节点畑道出屋页14阳台花池防水做法1 ；3水泥砂浆侧户层阳台花迪晞水作达15女儿墙、分格缝节点仁怎寡3・12副25水社碌4* 4QC左翟蒔锲怎卫■:rTfe10x10)・ W吏PM国定•:不爭J坯防水层)生3鬆州严水黑氐磚化®ic爲砂象费平罢女儿儁节点•分格縫节点16管道穿越楼板、屋面板预埋套管做Array管道穿越楼板*匾面扳恻墜背做进欢迎下载，谢谢观看！资料仅供参考学习。

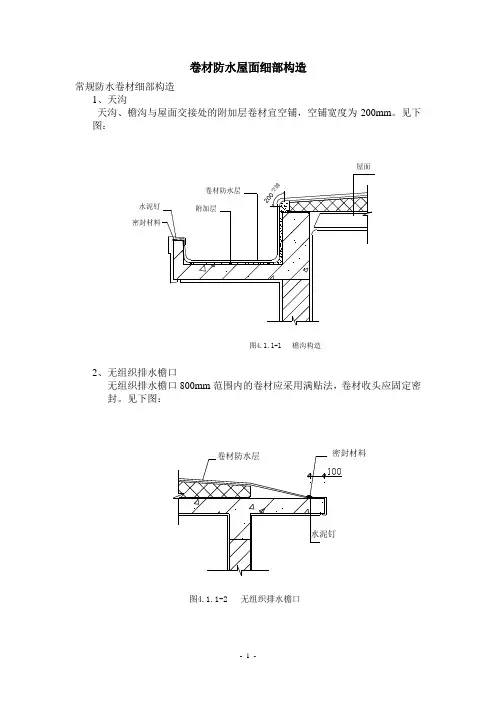

卷材防水屋面细部构造常规防水卷材细部构造1、天沟天沟、檐沟与屋面交接处的附加层卷材宜空铺，空铺宽度为200mm。

见下图：图4.1.1-1 檐沟构造屋面2、无组织排水檐口无组织排水檐口800mm范围内的卷材应采用满贴法，卷材收头应固定密封。

见下图：图4.1.1-2 无组织排水檐口3、女儿墙泛水①墙体为砖墙做法，见下图：图4.1.1-3 有压顶卷材泛水收头墙体为砖墙时，卷材可直接铺至女儿墙压顶下，用压条钉压固定，并用密封材料封闭严格。

压顶应做防水处理。

②砖墙女儿墙高度大于600mm时，做法见下图：图4.1.1-4 砖墙卷材泛水收头当砖墙女儿墙高度大于600时，可将卷材压入砖墙凹槽内固定密封，凹槽距屋面找平层高度应大于250，凹槽上部的墙体应做防水处理。

③墙体为混凝土时，做法见下图：图4.1.1-5 混凝土墙卷材泛水收头墙体为混凝土墙时，卷材的收头可采用金属压条钉压，并用密封材料封严。

4、变形缝变形缝内宜填充泡沫塑料，并用卷材封盖，顶部加扣混凝土盖板或金属盖板，见下图：图4.1.1-6 变形缝防水构造图4.1.1-7 高低跨变形缝5、水落口水落口周围直径500mm 范围内排水坡度不小于5%，并应用防水涂料密封，其厚度不小于2mm 。

水落口杯与基层接触处，应留宽度20mm 、深20mm 凹槽。

嵌填密封材料。

水落口图4.1.1-8 横式水落口图4.1.1-9 直式水落口6、伸出屋面管道图4.1.1-10 伸出屋面管道注：伸出屋面管道周围的找平层应做成圆锥台，管道与找平层间应留凹槽，并嵌填密封材料。

防水层收头处应用金属箍箍紧，并用密封材料封严。

注：屋面垂直出入口防水层收头，应压在混凝土压顶圈下。

卷材防水层附加层混凝土压顶圈人孔盖图4.1.1-11 垂直出入口注：水平出入口防水层收头，应压在混凝土踏步下，防水层的泛水应设护墙。

图4.1.1-12 水平出入口护墙附加层踏步卷材防水层图4.1.1-13 排汽屋面出汽孔防水附加层注：找平层的分隔缝兼做排汽道时宜加宽至30，并纵横贯通。

地下防水工程细部的构造防水及图示一、变形缝(一) 细部构造：1 变形缝处的混凝土结构厚度不应小于300mm。

2 用于沉降和变形缝其最大允许沉降差值不应大于30mm。

当计算沉降值大于30mm 时，应在设计时采取措施。

3 用于沉降的变形缝宽度宜为20～30mm，用于伸缩的变形缝宽度宜小于此值。

4 变形缝的防水措施可根据工程开挖方法、防水等级按规范规定要求选用。

变形缝的几种复合防水构造形式见下图。

图中埋式止水带式外贴防水层复合使用处贴式止水带L≥300 外贴防水卷材L≥400 外涂防水涂层L≥4001—混凝土结构；2—中埋式止水带；3—填缝材料；4—外贴防水层图一中埋式止水带与遇水膨胀橡胶条、嵌缝材料复合使用1一混凝土结构；2-中埋式止水带；3一嵌缝材料；4一背衬材料：5一遇水膨胀胶条：6-填缝材料圈一中埋式止水带与可卸式止水带复合使用1-混凝土结构。

2-填缝材料；3-中埋式止水带；4-预埋钢板；5-紧固件压板；6-预埋螺栓；7-螺母；8-垫圈；9-紧固件压块；10-Ω型止水带；11-紧固件圆钢（二）变形缝施工。

1 中埋式止水带施工应符合以下规定：(1) 止水带埋设应准确，其中间空心圆环应与变形缝的中心线重合。

(2)止水带应妥善固定，顶、底板内止水带应成盆状安设，止水带宜采用专用钢筋套或扁钢固定。

采用扁钢固定时，止水带端训应先用扁钢夹紧，并将扁钢与结构内钢筋焊牢。

固定扁钢用的螺栓间距宜为500mm，见下图。

图顶（底）板中埋式止水带的固定1一结构主筋：2一混凝土结构；3一固定用钥筋：4一固定止水带有扁钢；5一填缝材料；6-中埋式止水带；7-螺母：8一双头螺杆(3)中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆。

(4)止水带的接缝宜为一处，应设在边墙较高位置上，不得设在结构转角处，接头宜采用热压焊。

(5) 中埋式止水带在转弯处宜采用直角专用配件，并应做成圆弧形，橡胶止水带的转角半径应不小于200mm,钢边橡胶止水带应不小300mm.且转角半径应随止带的宽度增大而相应加大，2宜采用遇水膨胀橡胶与普通复合的复合型橡胶条、中间夹有钢丝或纤维织物的遇水膨胀橡胶条、中空圆环型遇水膨胀橡胶条。

预埋套管防水处理方法（如图4-23所示）。

图4-23 刚性防水套管
(4) 地下室外墙支模采用防水型穿墙螺栓（如图4-24）。

10）特殊部位处理
水落口设在檐沟底标高的最低处，水落口周围500mm 半径内的找平层坡度为5%，在水落口与找平层连接处留设宽20mm、深20mm 的槽，用沥青防水祖膏嵌填，上面增贴一层附加层(如图4-25 所示)。

(三) 卫生间防水
1．卫生间防水施工工艺流程：
卫生间施工为多工种交叉进行，各工种操作除必须遵照各自的规程外尤应注意工种之间的先后施工顺序及相互配合。

其工艺流程为：
土建楼板浇筑完毕⇒隔墙砌筑完毕⇒管道定位安装，检查管道位置⇒浇筑管道周围堵缝细石混凝土⇒地面防水层⇒第一次蓄水试验⇒抹面层（保护防水层）⇒砌砖（隔板等）⇒固定管卡和洁具卡⇒地面防滑地砖贴地面⇒第二次蓄水试验⇒安放洁具
⇒防水合格。

卫生间地面防水构造图（如图4-26所示）。

1.基层(结构层)
2.找平层
3.防水层
4.面层
5.装饰地面
2．对卫生间防水层基层要求
（1）本工程卫生间楼板为现浇混凝土楼板，混凝土必须振捣密实，随抹压光，形成自身防水层。

现浇楼板支承在墙上的四边，可同时做高为120mm反边。

靠墙板处转角
做成半径100mm圆边，可防止积水吸附至墙面，造成渗水（如图所示）。

墙根部构造图1.Φ8钢筋 2.面层3.现浇钢筋混凝土楼板。

地下防水工程防水涂料细部构造
1、底板与立墙施工防水层连接部位甩槎与接茬构造见图1-1、图1-2和图1-3。

图1-1 甩槎
1-垫层 2-喷涂防水涂料 3-底板结构层
图1-2 接槎
1-垫层 2-喷涂防水涂料 3-地板结构层
图1-3 接槎
1-垫层 2-喷涂防水涂料 3-底板结构层
2、地下工程混凝土施工缝采用喷涂防水涂料作防水层时，应采用防水涂料配合胎体增强
材料对施工缝先行加强处理，增强层在施工缝两侧向外延伸的宽度不应小于250mm，防水构造见图2。

图2 施工缝防水构造示意图
1-结构层 2-加强层 3-喷涂防水涂料
3、地下工程底板、顶板、侧墙变形缝采用喷涂防水涂料做防水层时，变形缝两侧应做增强层，增强层向外延伸宽度不应小于250mm，防水构造见图3-1、图3-2。

图3-1 底板变形缝防水构造示意图
1-垫层 2-喷涂防水涂料 3-结构底板
图3-2 顶板及侧墙变形缝防水构造示意图
1-结构层 2-加强层 3喷涂防水涂料
4、地下工程混凝土结构后浇带接缝处喷涂防水涂料应设置加强层，加强层两边均应超出接缝250mm。

防水构造见图4-1、图4-2。

图4-1 顶板及侧墙后浇带防水构造示意图
1-结构顶板 2-加强层 3-喷涂防水涂料
图4-2 底板后浇带防水构造示意图
1-喷涂防水涂料 2-加强层 3-结构底板
5、桩头的防水层应紧密连接，并与作为加强层的喷涂防水涂料连接成整体。

防水层应做到桩头根部，喷涂时应对桩头钢筋做保护处理，见图5。

图5 桩头防水构造示意图
1-结构层 2-喷涂防水涂料 3-加强层 4-水泥基渗透结晶型防水涂料
5-遇水膨胀止水胶（环）。

防水工程施工做法细部构造图集，图文详解【防水工程】
材料探秘
关键词：
#地下室底板#地下室侧墙#
1 地下室底板防水做法示意图
■底板变形缝防水做法
■底板后浇带防水构造做法
■高低跨连接处防水做法
■桩头防水处理
采用水泥基渗透结晶型防水涂料 +改性沥青防水涂料 +卷材的复合防水做法。

◎防水处理工序
1）由总承包方凿出桩头至设计标高位置，调整受力钢筋，并切割露出的定位钢筋，并由总承包方用高压水枪冲洗暴露的桩身上的泥土、浮浆、松动的碎石等，并经验收合格。

2）水泥基渗透结晶型防水材料涂刷桩顶表面、暴露的桩身及周圈250mm范围，涂刷参考用量1.2kg/㎡，成膜厚度约1.0mm；
3）在桩头部位收口卷材采用橡胶沥青防水涂料涂抹。

◎注意事项
1）桩头防水处理的关键是桩头的清理工序，采用高压水枪冲洗桩顶面混凝土能够有效清除混凝土的浮灰泥皮。

同时，涂料采用硬毛刷搓揉涂刷。

见下图：
2 地下室侧墙防水做法
■地下室底板防水交接处预留做法
■地下室侧墙抗渗增强处理方法
■侧壁底板防水接头做法
■地下室侧墙地面收口做法
■穿墙管件防水处理
■穿墙群管的防水做法
3 屋面防水做法
■种植屋面基本做法
■上人屋面做法
■出屋面管道防水做法4 卫生间防水构造做法。

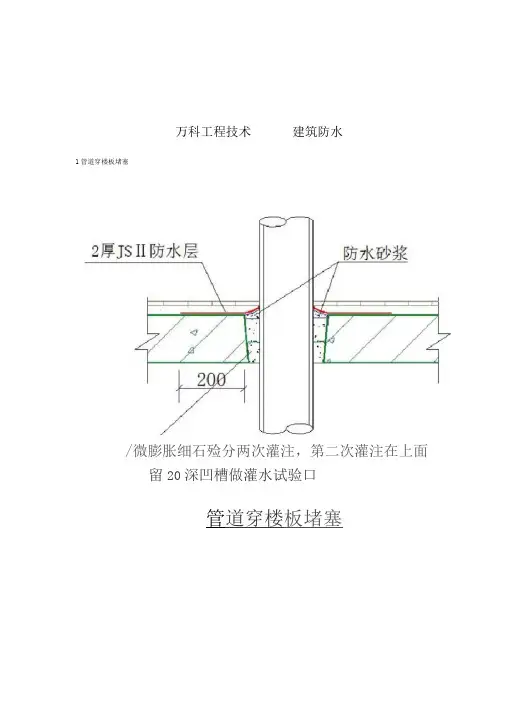

万科工程技术——建筑防水1 管道穿楼板堵塞
2 地漏口堵塞节点
3 穿卫生间烟道防水节点
4 厨房烟道防水节点
5 穿墙管道堵塞节点
6 穿墙螺杆洞堵塞节点
7 混凝土雨棚/空调板防水节点
8 预制空调管孔洞大样
9 外墙抹灰分格缝、滴水做法节点
10屋面落水口侧排地漏节点
11 屋面排气管设置大样（上人屋面根据使用需要可采用盲沟做法）
12外墙铝合金窗防渗漏节点
13 烟道出屋面防水节点
14 阳台花池防水做法
15女儿墙、分格缝节点
16 管道穿越楼板、屋面板预埋套管做
欢迎下载，谢谢观看！资料仅供参考学习。

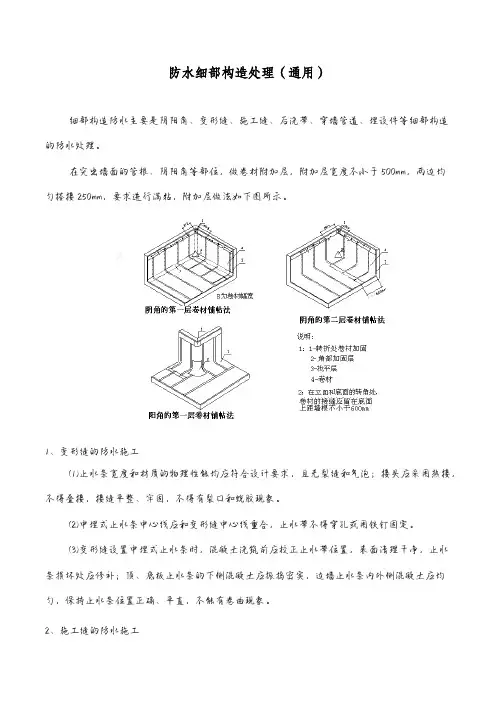

防水细部构造处理（通用）细部构造防水主要是阴阳角、变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造的防水处理。

在突出墙面的管根、阴阳角等部位，做卷材附加层，附加层宽度不小于500mm，两边均匀搭接250mm，要求进行满粘，附加层做法如下图所示。

1、变形缝的防水施工⑴止水条宽度和材质的物理性能均应符合设计要求，且无裂缝和气泡；接头应采用热接，不得叠接，接缝平整、牢固，不得有裂口和蛻胶现象。
