浅谈电气控制线路的绘制及分析【摘要】电气控制线路是现代控制系统的最基本组成，应用非常普遍。
本文主要讨论电动机的基本控制电路和电气原理图的绘制方法。
【关键词】电气控制线路；电气原理图；查线读图法；逻辑代数法1、引言电气控制是指拖动系统的控制，常用的电气控制方式主要是指继电—接触器控制方式，电气控制线路是由各种接触器、继电器、按钮、行程开关等电器元件组成的控制电路，复杂的电气控制线路由基本控制电路（环节）组合而成。
电动机常用的控制电路有起—停控制、正反转控制、降压起动控制、高速控制和制动控制等基本控制环节。
电气控制线路是用导线将电动机、电器和仪表等元件按一定控制要求连接而成的。
为了表达电气控制线路的结构、原理和设计意图，便于分析电气线路工作原理，安装、调试和使用维护电气设备，必须参照国家标准，采用统一的图形和文字符号以及技术规范绘制电气控制系统图。
我国当前推行的国家标准是《电气常用图形符号》、《电气制图》、《电气技术中的文字符号制定通则》。
这些标准是国家标准局参照国际电工委员会（IEC）颁布的有关文件，制定的我国电气设备有关国家标准。
在电气控制系统中，用以描述工作原理以及安装施工的工艺图纸文件主要包括电气原理图、电气安装位置图、电气安装接线图、电气安装互连图等图纸。
2、电气线路图表示控制线路连接关系和原理的主要图纸有电气原理图和电气安装接线图，由于它们的用途不同，绘制原则也有所区别，这里重点介绍电气控制原理图。
为了便于阅读和分析线路，电气控制原理图按照简单易懂的原则，根据控制线路的工作原理来绘制，图中包括所有电器元件的导电部分、接线端子和导线。
原理图中电器元件各部分电气符号不考虑元件实际所在位置，而是按照电气工作原理的要求连接。
为使电路结构合理、层次分明，电气原理图一般分为主电路和辅助电路两部分。
辅助电路又分为控制电路和照明、指示电路。
主电路是指强电流通过的电路部分，主要由电动机及连接器件组成。
辅助电路通过的电流很小，控制电路主要由继电器和接触器线圈、主令电器、控制触点及控制变压器等电器元件组成，实现基本逻辑控制；照明及信号指示电路主要用于线路工作状态的指示和工作照明。
基本电气控制线路引言在现代社会中，电气控制线路被广泛应用于工业、商业和家庭环境中。
这些线路能够实现电力系统中各种设备和设施间的电气连接和控制。
本文将介绍基本电气控制线路的概念、组成部分以及其工作原理。
一、电气控制线路的概述电气控制线路是指用于控制和操作电力设备的线路。
它通过传送电源来操纵电力设备，以实现对设备的开关、调节、保护等功能。
电气控制线路通常由各种电气元件组成，例如开关、断路器、继电器、传感器等。
二、电气控制线路的组成部分1.电源：电源是电气控制线路的起点，它提供所需的电力供应。
常见的电源类型包括交流电源和直流电源。
2.开关：开关用于切断或连接电流的流动。
它是电气控制线路中最基本的元件之一。
根据电气控制线路的要求，开关的类型可以有很多种，包括按钮开关、切换开关、限位开关等。
3.保护装置：保护装置用于在电气系统发生故障时，保护系统和设备免受潜在的损坏。
常见的保护装置包括断路器、保险丝、过载继电器等。
4.继电器：继电器是一种电器控制设备，用于通过电磁作用来控制较大电流和高电压的电气设备。
它通常包含一个电磁激励机构和一对可触发的触点。
5.传感器：传感器用于检测和测量电气系统中的各种物理量，例如温度、压力、流量等。
它们将物理量转换为电信号，并将其传送到电气控制系统，以实现对设备的控制和监测。
三、电气控制线路的工作原理电气控制线路由电气元件和导线组成。
当输入电源被接通时，电气元件会根据设计要求进行操作。
例如，当按下按钮开关时，电气元件将关闭电路，从而使电气设备开始工作。
类似地，当电路中出现过电流或短路等故障时，保护装置将自动切断电源，以保护设备免受损坏。
电气控制线路还可以通过逻辑控制来实现更复杂的操作。
逻辑控制使用逻辑门、计数器和触发器等电子元件，根据预先设定的条件和顺序来控制电气系统的运行。
例如，计数器可以用来计数电路中通过的脉冲数量，并在达到一定数量时触发某种操作。
四、常见的电气控制线路应用场景电气控制线路在各个领域都有重要的应用。

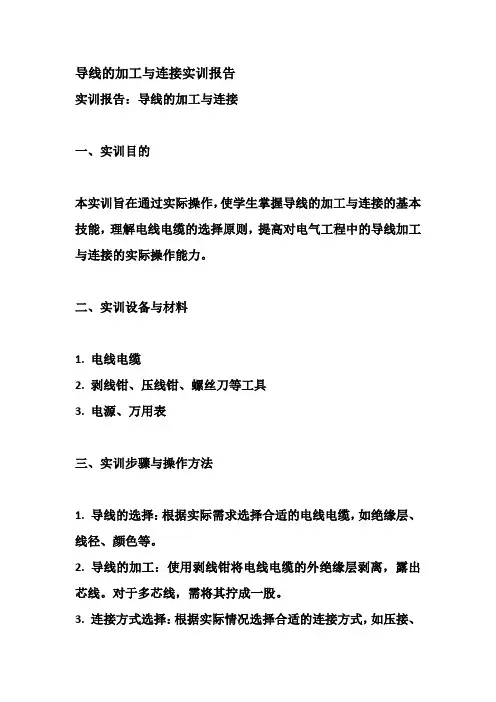

导线的加工与连接实训报告
实训报告：导线的加工与连接
一、实训目的
本实训旨在通过实际操作，使学生掌握导线的加工与连接的基本技能，理解电线电缆的选择原则，提高对电气工程中的导线加工与连接的实际操作能力。
二、实训设备与材料
1. 电线电缆
2. 剥线钳、压线钳、螺丝刀等工具
3. 电源、万用表
三、实训步骤与操作方法
1. 导线的选择：根据实际需求选择合适的电线电缆，如绝缘层、线径、颜色等。
2. 导线的加工：使用剥线钳将电线电缆的外绝缘层剥离，露出芯线。
对于多芯线，需将其拧成一股。
3. 连接方式选择：根据实际情况选择合适的连接方式，如压接、
焊接、机械连接等。
4. 连接操作：使用相应的工具进行连接操作。
例如，使用压线钳进行压接，焊接时注意焊锡和焊点的质量。
5. 检测与调试：连接完成后，使用万用表检测导线的导通性和绝缘性，确保连接质量。
四、实训结果与分析
通过本次实训，学生们掌握了导线的加工与连接的基本技能，能够独立完成导线的选择、加工和连接。
在操作过程中，学生们也学会了如何根据实际情况选择合适的连接方式，提高了解决实际问题的能力。
五、实训总结与建议
本次实训加深了学生对导线加工与连接的理解，提高了实际操作能力。
建议在今后的实训中加强安全教育，确保学生在操作过程中的安全。
同时，应多进行实际案例分析，让学生更好地理解和应用所学知识。

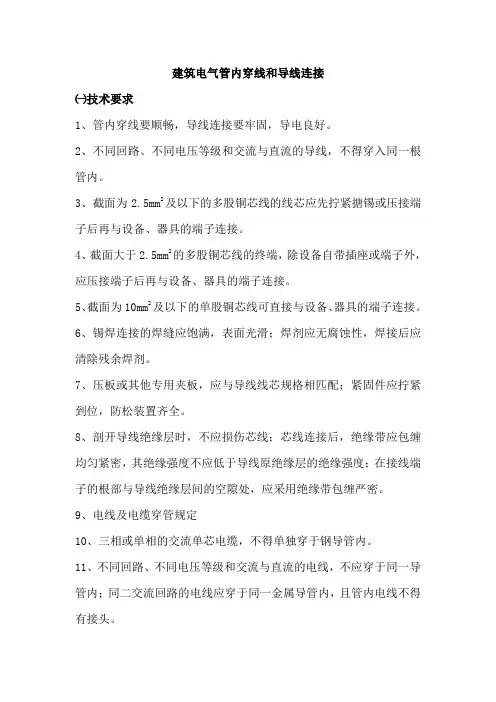

建筑电气管内穿线和导线连接㈠技术要求1、管内穿线要顺畅，导线连接要牢固，导电良好。
2、不同回路、不同电压等级和交流与直流的导线，不得穿入同一根管内。
3、截面为2.5mm2及以下的多股铜芯线的线芯应先拧紧搪锡或压接端子后再与设备、器具的端子连接。
4、截面大于2.5mm2的多股铜芯线的终端，除设备自带插座或端子外，应压接端子后再与设备、器具的端子连接。
5、截面为10mm2及以下的单股铜芯线可直接与设备、器具的端子连接。
6、锡焊连接的焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。
7、压板或其他专用夹板，应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置齐全。
8、剖开导线绝缘层时，不应损伤芯线；芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。
9、电线及电缆穿管规定10、三相或单相的交流单芯电缆，不得单独穿于钢导管内。
11、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同二交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。
12、电线、电缆穿管前，应清除管内杂物和积水。
管口应有保护措施，不进入接线（箱）的垂直管口穿入电线、电缆后，管口应密封。
㈡设备材料1、各种型号、规格的绝缘导线电气安装工程中使用的导线应是厂家生产的线径、绝缘层符合国家要求的产品，并应有名符其实的产品合格证。
2、穿线钢丝、棉布、滑石粉、高压绝缘胶布、塑料绝缘带及黑胶布、铝压接管、绝缘螺旋接线钮、焊锡、焊锡膏、铝焊药等。
㈢施工常用机具及材料施工机具：放线架、克丝钳、剥线钳、电工刀、导线压接钳、螺丝刀、锡焊工具等。
㈣作业条件1、管内穿线应在建筑物的抹灰、粉刷及地面工程结束后进行，在穿线前应将电线保护管内的积水及杂物清理干净。
2、配线工程施工前，建筑工程应符合下列要求：⑴对配线工程施工有影响的模板、脚手架等应拆除，杂物应清除。
电气控制柜连接和布线1、一般要求电气接线和电气连接必须可靠，所采用的连接手段（如接插件、连接线、接线端子等）应能承受所规定的电（电压、电流）、热（内部或外部受热）、机械（拉、压、弯、扭等）和振动的影响。
所有连接，尤其是保护接地电路的连接应牢固，防止意外松脱。
连接方法应适合被连接导线的截面积和性质。
导线和带电的连接件按规定使用时，不应发生过热、松动或造成其他危险的变动。
对铝或铝合金导线及接线端子，要特别考虑电蚀问题。
只有专门设计的端子，才允许一个端子连接两根或多根导线，但一个端子只应连接一根保护导线。
只有提供的端子满足焊接工艺要求才允许焊接连接。
接线座的端子应清楚做出与电路图上相一致的标记。
识别标牌应清晰、耐久，适合于实际环境。
软导线管和电缆的敷设应使液体能排离该装置。
当器件或端子不具备端接多股芯线的条件时，应提供拢合绞芯束的办法。
不允许用焊锡来达到此目的。
屏蔽导线的端接应防止绞合线磨损并应容易拆卸。
接线座的安装和接线应使内部和外部配线不跨越端子。
2、导线和电缆敷设导线和电缆的敷设应使两端子之间无接头或拼接点。
使用带适合防护意外断开的插头/插座组合进行连接，对本条而言不认为是接头。
例外：如果在接线盒中不能提供（接线）端子（例如，对活动机械、带长软电缆的机械；电缆连接超长，使电缆制造厂做不到在一个电缆盘上提供电缆；电缆的修理时由于安装和工作期间机械应力等情况）可以使用接头或拼接。
为满足连接和拆卸电缆和电缆束的需要，应提供足够的附加长度。
电缆端部应夹牢，以防止导线端部的机械应力。
只要可能就应将保护导线靠近有关的负载导线安装，以便减小回路阻抗。
3、不同电路的导线不同电路的导线可以并排放置，可以穿在同一通道（如导线管或电缆管道装置），也可以处于同一多芯电缆中，只要这种安排不削弱各自电路的原有功能。
如果这些电路的工作电压不同，应把它们用适当的遮栏彼此隔开，或者把同一管道内的导线都用最高电压导线的绝缘。
例如，相对相电压用于不接地系统，相对地电压用于接地系统。

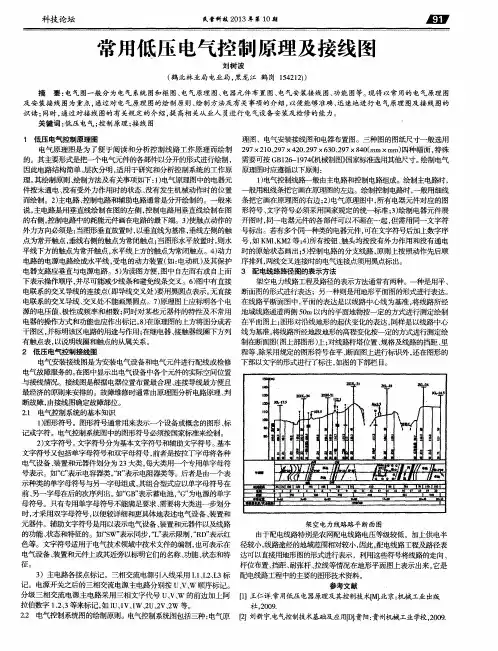

电工常见电气控制实物接线图原理图电气控制是电力系统中非常重要的环节，电工在日常工作中需要掌握电气控制的知识和技能，其中实物接线图和原理图是电气控制中非常重要的一部分。
本文将详细介绍电工常见的电气控制实物接线图和原理图。
一、电气控制实物接线图1.什么是实物接线图？实物接线图是电器设备内部元器件的布局和线路连接关系的图示表示，是电气控制系统的物理表现。
实物接线图是电气控制安装调试、故障排除和保养维修的重要依据，能够清晰明了地反映设备的工作原理和互联关系。
2.实物接线图常用符号在实物接线图中，各种电器元器件均按照标准符号表示。
下面列出几种实物接线图常用的符号：•开关：表示开关或刀闸；•控制器：表示各种控制器，包括继电器、计时器、触发器等；•运动装置：表示各种电机、气动元件等；•信号固化器：表示各种指示灯、蜂鸣器、继电器等；•传感器：表示各种物理量测量传感器、电位器、零位开关等；•仪表：表示各种显示、测量仪表；•电源：表示各种电源、变压器等。
3.实物接线图的组成要素实物接线图由电器元器件符号、导线线路、接点和连接组成，还可以配有附加信息和注释说明。
在实物接线图中，元器件符号由标准符号组成，包括控制元器件、电动元器件、配电元器件、传感器和各种辅助设备元器件等。
导线线路是不同元器件之间的物理连接，线路既表达信号传输的逻辑关系，又引导电能传输，保证正常的电气控制。
接点是对电气信号进行开、闭操作的部件，它们连接或断开电路线上的电气信号。
除了以上组成要素外，实物接线图还可以添加附加信息和注释说明。
附加信息包括元器件的额定电压、电流、功率等参数，注释说明包括连接方式、接线编号和工作模式等。
4.实物接线图的作用实物接线图作为电气控制系统的物理表现，具有以下重要作用：•方便设备的安装调试和维护保养；•保证设备的正常运行和可靠性；•有助于故障排除和分析；•帮助工程师对电器设备进行改款升级。
二、电气控制原理图1.什么是原理图？电气控制原理图是按一定规则，用标记表示各种电器元器件之间的逻辑联系和电气连接关系，以及信号的传递路径。
电气控制的基本线路1. 介绍电气控制是现代工业中常见的控制方式之一。
它通过电气线路来控制电气设备的开关、速度、方向等参数，实现对设备的精确控制。
本文将介绍电气控制中常见的基本线路和其工作原理。
2. 基本元件电气控制线路中常用的基本元件有开关、继电器、接触器、按钮等。
下面将对这些基本元件进行简要介绍。
2.1 开关开关是电气控制线路中最基本的元件之一。
它能够打开或关闭电路，控制电流的通断。
开关通常由导电材料制成，分为单极、双极和多极开关。
2.2 继电器继电器是一种电控制电器，它通过小电流控制大电流的通断。
继电器通常由线圈和触点组成。
当线圈通电时，会产生磁场，吸引触点闭合或断开，从而控制电路的通断。
2.3 接触器接触器类似于继电器，也是一种电控制电器。
接触器通常用于控制较大功率的电气设备，如电动机。
它与继电器不同的是，接触器通常具有较高的额定电流和耐受能力。
2.4 按钮按钮用于控制电气设备的启动、停止或切换操作。
按钮通常有开关按钮和复位按钮两种类型。
开关按钮用于设备的启动和停止，而复位按钮用于恢复到初始状态。
电气控制中常用的基本线路有串联线路、并联线路、混合线路和反馈线路。
下面将详细介绍这些基本线路及其工作原理。
3.1 串联线路串联线路是最简单的电气控制线路之一，它将多个控制元件按照顺序连接在一起，电流依次流过每个控制元件。
当串联线路中的任意一个控制元件打开或关闭时，都会影响整个线路的通断情况。
3.2 并联线路并联线路是多个控制元件同时与电源相连，它们之间的连接点则与控制元件的输出端相连。
并联线路中的每个控制元件都可以独立地控制电路的通断情况。
混合线路是串联线路和并联线路的组合。
在混合线路中，串联线路和并联线路交替出现。
通过合理的设计，可以实现复杂的电气控制功能。
3.4 反馈线路反馈线路是一种特殊的电气控制线路，它通过将一部分输出信号反馈到输入端，实现对电气设备的精确控制。
反馈线路常用于需要精确测量和控制的系统中。
常用的电气控制线路故障的检查和分析方法常用的电气控制线路故障的检查和分析方法有：调查研究法、试验法、逻辑分析法和测量法等几种。
在一般情况下，调查研究法能帮助我们找出故障现象；实验法不仅能找出故障现象，而且还能找到故障部位或故障回路；逻辑分析法是缩小故障范围的有效方法；测量法是找出故障点的基本、可靠和有效的方法。
在检查和分析故障时，并不是仅采用一种方法就能找出故障点的，而是往往需要用几种方法同时进行才能迅速找出故障点。
现将几种故障的检查和分析方法分述如下：（1）调查研究法调查研究法主要是通过询问设备操作工人；了解故障未发生前的一些现象及引起的原因，操作是否恰当。
看有无由于故障引起明显的外观征兆；听设备各电气元件在运行时的声音与正常运行时有无明显差异；摸电气发热元件及线路的温度是否正常等为确保人员和设备的安全，在听电气设备运行声音是否正常而需要通电时，应以不损坏设备和扩大故障范围为前提。
在摸靠近传动装置的电器元件和容易发生触电事故的故障部位时，必须在切断电源后进行（2）试验法是在不损坏电气和机械设备的条件下，可通电进行试验法。
通电试验一般可先进行点动试验各控制环节的动作程序，若发现某一电器动作不符合要求，即说明故障范围在与此电器有关饿电路中。
然后在这部分故障电路中进一步检查，便可找出故障点在采用试验法检查时，可以采用暂时切除部分电路（如主电路）的试验方法，来检查各控制环节的动作是否正常。
但必须注意不要随意用外力使接触器或继电器动作，以防引起事故（3）逻辑分析法逻辑分析法是根据电气控制线路工作原理、控制环节的动作程序以及它们之间联系，结合故障现象作具体的分析，迅速地缩小检查范围，然后判断故障所在逻辑分析法是一种以准为前提、以快为目的的检查方法。
因此，它更适用于对复杂线路的故障检查。
因为复杂线路往往有上百个电器元件和上千条连线，如果采用逐一检查的方法，不仅需耗费大量时间，而且也容易遗漏，甚至会漏查故障点。
