VOCs在线监测报警系统介绍

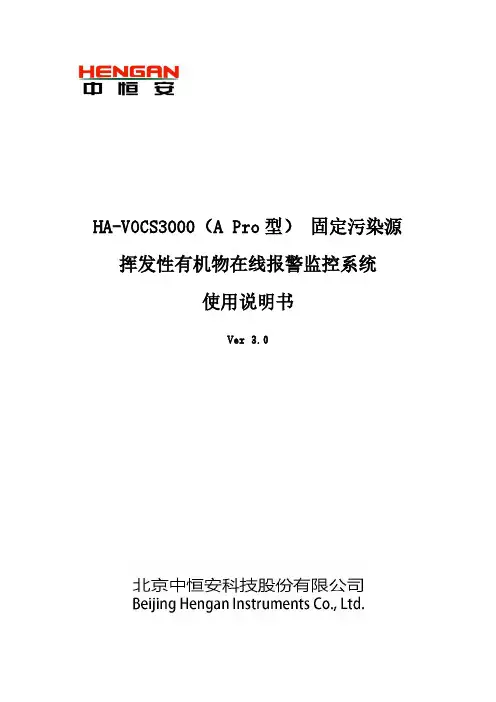

HA-VOCS3000（A Pro型）固定污染源挥发性有机物在线报警监控系统使用说明书Ver 3.0阅读说明用户须知非常感谢您选择使用北京中恒安科技股份有限公司HA-VOCS3000（A Pro型）固定污染源挥发性有机物在线报警监控系统。

在使用此产品前，请您仔细阅读本使用说明书内容。

本说明书涵盖产品使用的各项重要信息及数据可以帮助您快速熟悉设备操作，以及如何测得可信赖的结果。

同时保证设备可以最佳状态运行，节省设备的维护和维修费用。

用户必须严格遵守说明书中的操作规定，以保证设备更好地为您服务。

本说明书对HA-VOCS3000（A Pro型）固定污染源挥发性有机物在线报警监控系统的基本组成、系统安装、系统运行、软硬件基本操作和维护等内容做了详细的说明，为受过专门培训获得我公司操作授权或具有仪器操作控制相关知识的技术人员提供准确的使用参考。

中恒安已竭力确保《使用说明书》的正确性和准确性，我们会真诚地接受任何针对说明书内容上的错误或遗漏而提出的诚恳的批评指正，但对任何说明书上的错误或遗漏及其造成的后果不承担任何责任。

针对任何此说明书中未提到的信息或有必要添加或纠正的内容，请直接联系中恒安。

中恒安保留说明书的更正及修改权，不需要也没有义务通知任何人或组织有关说明书内容的更改或修正情况。

针对有些信息需要在说明书中添加的情况，请联系中恒安。

本用户手册对用户不承担法律责任，所有的法律条款请见相应的合同。

中恒安科技版权所有，如有改动，恕不另行通知；未经允许，不得翻印。

注意信息本手册所述产品的开发、制造、测试和归档都把相关的安全标准放在首位。

为确保用户在使用和维护本分析仪时的人身安全，避免财产损失，在本手册中有相关注意和警示信息，此类信息以特定图标显示，并附有相应的解释文字。

本手册所使用图标释意如表所示。

质保和维修具体的质保和维修的要求依照订购合同上相应条款。

保修期内且符合保修范围，将提供免费维修服务，主要包含保修期内产品维修、备件维修更换、技术支持及常规现场服务等。

VOCs在线监测报警系统介绍1、概述随着我国经济的高速发展，细颗粒物（PM2.5）、臭氧和酸雨为特征的区域性复合型大气污染日益突出，区域内空气重污染现象大范围同时出现的频次日益增多，VOCs是pm2.5的关键前物体，光化学烟雾的主要组成部分，对灰霾等复合大气污染的形成起着至关重要的作用，多数VOCs有毒、能致癌，急需对其排放进行监控，研究表明：人为源中55%以上的VOCs来自固定污染源废气排放、包括石油化工、电子、涂装、印刷等工业排放源。

山东恒美电子科技以改善空气环境质量为目标，为实现空气质量逐年改善，采用先进的信息化管理服务手段，自主研发了《VOCs在线监测报警装置》。

VOCs全称挥发性有机化合物，这一类有机物的化学性质比较活泼，一般都是有毒有害的。

由于VOCs的化学性质比较活泼，在阳光的照射下，很容易发生光化学反应，形成臭氧等有害物质，夏天烟雾的主要组分就是臭氧，是空气变差的元凶。

VOCs直接排放到大气中除了形成臭氧，还会对人体产生伤害。

对人体的伤害可以分为三大类，第一是刺激人的感官，像眼睛刺激鼻子等，会使人感到干燥，第二个是对粘膜的刺激和对人体其他系统的破坏，VOC很容易通过血液传输从而导致人的大脑中枢神经受到抑制。

因此，不论是从改善空气质量还是保护人体健康的角度，控制VOC的排放都是必行之道，VOCs监测也是对企业的监督，把责任落实，共同为VOCs治理出力。

2、执行标准本系统的设计、制造、验收规范主要按下列标准和技术规范进行：1、《大气污染物综合排放标准》（GB16297-1996）2、《橡胶制品工业污染物排放标准》（GB2762-2011）3、《合成革与人造革工业污染物排放标准》（GB21902-2008）4、《室内空气质量标准》（GB18883-2002）5、《清洁生产标准-汽车制造业（涂装）》（HJ/T293-2006）6、河北省《固定污染源挥发性有机物排放连续自动监测系统光离子化检测器(PID)法技术要求7、上海市固定污染源非甲烷总烃在线监测系统安装及联网技术要求（试行）3、VOCs在线监测报警系统介绍本方案的建设目标是利用我公司成熟的气体监测仪，对VOCs气体进行实时监控。

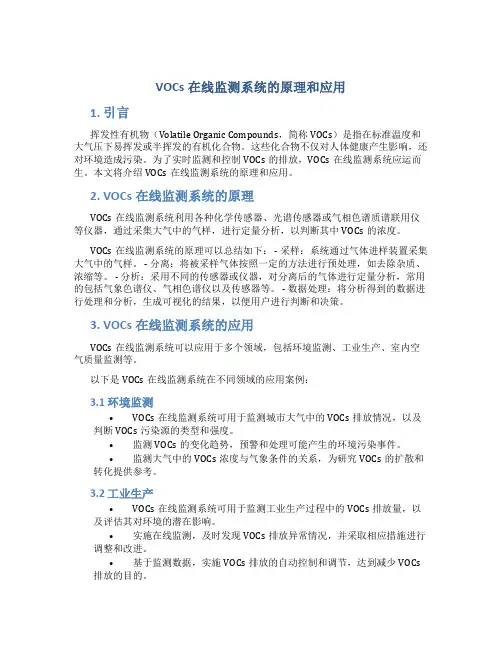

VOCs在线监测系统的原理和应用1. 引言挥发性有机物（Volatile Organic Compounds，简称VOCs）是指在标准温度和大气压下易挥发或半挥发的有机化合物。

这些化合物不仅对人体健康产生影响，还对环境造成污染。

为了实时监测和控制VOCs的排放，VOCs在线监测系统应运而生。

本文将介绍VOCs在线监测系统的原理和应用。

2. VOCs在线监测系统的原理VOCs在线监测系统利用各种化学传感器、光谱传感器或气相色谱质谱联用仪等仪器，通过采集大气中的气样，进行定量分析，以判断其中VOCs的浓度。

VOCs在线监测系统的原理可以总结如下： - 采样：系统通过气体进样装置采集大气中的气样。

- 分离：将被采样气体按照一定的方法进行预处理，如去除杂质、浓缩等。

- 分析：采用不同的传感器或仪器，对分离后的气体进行定量分析，常用的包括气象色谱仪、气相色谱仪以及传感器等。

- 数据处理：将分析得到的数据进行处理和分析，生成可视化的结果，以便用户进行判断和决策。

3. VOCs在线监测系统的应用VOCs在线监测系统可以应用于多个领域，包括环境监测、工业生产、室内空气质量监测等。

以下是VOCs在线监测系统在不同领域的应用案例：3.1 环境监测•VOCs在线监测系统可用于监测城市大气中的VOCs排放情况，以及判断VOCs污染源的类型和强度。

•监测VOCs的变化趋势，预警和处理可能产生的环境污染事件。

•监测大气中的VOCs浓度与气象条件的关系，为研究VOCs的扩散和转化提供参考。

3.2 工业生产•VOCs在线监测系统可用于监测工业生产过程中的VOCs排放量，以及评估其对环境的潜在影响。

•实施在线监测，及时发现VOCs排放异常情况，并采取相应措施进行调整和改进。

•基于监测数据，实施VOCs排放的自动控制和调节，达到减少VOCs 排放的目的。

3.3 室内空气质量监测•VOCs在线监测系统可用于监测室内环境中的VOCs浓度，及时发现和解决室内空气污染问题。

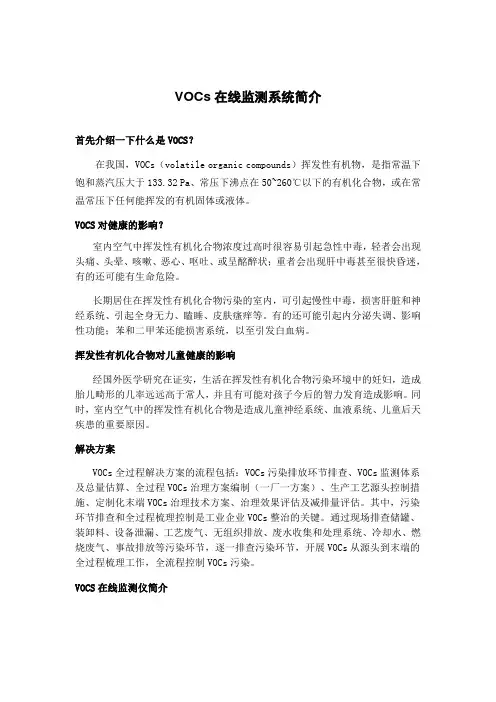

VOCs在线监测系统简介首先介绍一下什么是VOCS？在我国，VOCs（volatile organic compounds）挥发性有机物，是指常温下饱和蒸汽压大于133.32 Pa、常压下沸点在50~260℃以下的有机化合物，或在常温常压下任何能挥发的有机固体或液体。

VOCS对健康的影响？室内空气中挥发性有机化合物浓度过高时很容易引起急性中毒，轻者会出现头痛、头晕、咳嗽、恶心、呕吐、或呈酩醉状；重者会出现肝中毒甚至很快昏迷，有的还可能有生命危险。

长期居住在挥发性有机化合物污染的室内，可引起慢性中毒，损害肝脏和神经系统、引起全身无力、瞌睡、皮肤瘙痒等。

有的还可能引起内分泌失调、影响性功能；苯和二甲苯还能损害系统，以至引发白血病。

挥发性有机化合物对儿童健康的影响经国外医学研究在证实，生活在挥发性有机化合物污染环境中的妊妇，造成胎儿畸形的几率远远高于常人，并且有可能对孩子今后的智力发育造成影响。

同时，室内空气中的挥发性有机化合物是造成儿童神经系统、血液系统、儿童后天疾患的重要原因。

解决方案VOCs全过程解决方案的流程包括：VOCs污染排放环节排查、VOCs监测体系及总量估算、全过程VOCs治理方案编制（一厂一方案）、生产工艺源头控制措施、定制化末端VOCs治理技术方案、治理效果评估及减排量评估。

其中，污染环节排查和全过程梳理控制是工业企业VOCs整治的关键。

通过现场排查储罐、装卸料、设备泄漏、工艺废气、无组织排放、废水收集和处理系统、冷却水、燃烧废气、事故排放等污染环节，逐一排查污染环节，开展VOCs从源头到末端的全过程梳理工作，全流程控制VOCs污染。

VOCS在线监测仪简介产品图系统特点及优势1.采用高精度、高性能的气象传感器，数据测量准确度高，误差率小；2.系统安全可靠，在可靠性设计上充分考虑了整机的防水、耐高温、抗严寒、防腐蚀、防雷击等性能；3.支持 2G/3G 无线数据传输和有线网络数据可选，方便整个网络环境的搭建；4.主控板集成无线网络数据传输模块，而非采用 DTU 的方式，无线网络数据传输可控，无需担心原来由于 DTU 故障导致的数据无法传输的情况；5.特有的视频字符叠加功能，将现场视频与检测数据完美融合，在现场的视频监控画面上就能看到现场的检测数据，并能随视频一起存储，防止数据的篡改；6.主机具备数据存储功能，可将检测数据进行本地化存储，待网络恢复后，上传至数据检测平台；7.可实现与数据平台的底层数据对接，方便介入省、市、区级监管平台。

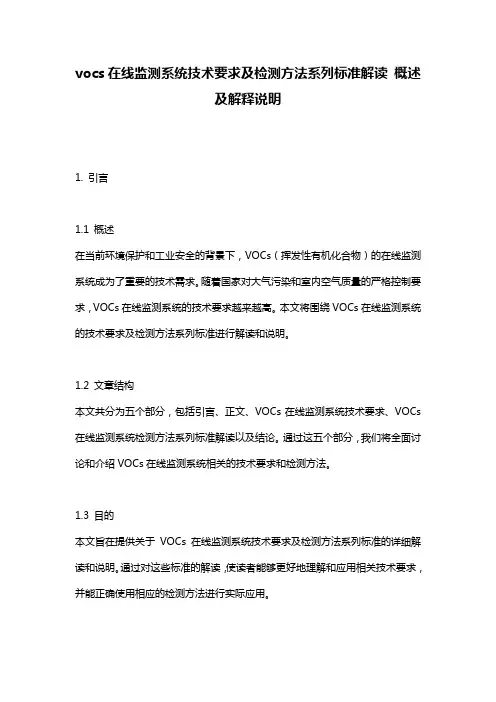

vocs在线监测系统技术要求及检测方法系列标准解读概述及解释说明1. 引言1.1 概述在当前环境保护和工业安全的背景下，VOCs（挥发性有机化合物）的在线监测系统成为了重要的技术需求。

随着国家对大气污染和室内空气质量的严格控制要求，VOCs在线监测系统的技术要求越来越高。

本文将围绕VOCs在线监测系统的技术要求及检测方法系列标准进行解读和说明。

1.2 文章结构本文共分为五个部分，包括引言、正文、VOCs在线监测系统技术要求、VOCs 在线监测系统检测方法系列标准解读以及结论。

通过这五个部分，我们将全面讨论和介绍VOCs在线监测系统相关的技术要求和检测方法。

1.3 目的本文旨在提供关于VOCs在线监测系统技术要求及检测方法系列标准的详细解读和说明。

通过对这些标准的解读，使读者能够更好地理解和应用相关技术要求，并能正确使用相应的检测方法进行实际应用。

以上是文章“1. 引言”部分内容。

2. 正文在VOCs（挥发性有机化合物）在线监测系统技术要求及检测方法系列标准解读的背景下，理解和掌握相关的基础知识和概念是非常重要的。

在本章中，我们将介绍几个关键概念以及与之相关的内容。

2.1 VOCs的定义和分类VOCs指的是挥发性有机化合物，它们在常温下可以蒸发成气体，并对环境产生一定程度上的污染和危害。

根据其来源和特性，VOCs可以分为两大类：可感知性VOCs（如甲醛、苯等）和易挥发性溶剂（如丙酮、甲苯等）。

了解VOCs的定义和分类对于后续研究与监测具有重要意义。

2.2 VOCs在线监测系统概述VOCs在线监测系统是为了全面、连续地监测环境中VOCs浓度而设计开发的一种技术。

它主要由多个组件构成，包括采样装置、传感器、数据采集模块、数据处理与分析软件等。

通过该系统，可以实时获得环境中VOCs的含量和组成情况，为环境管理和保护提供重要的数据支持。

2.3 VOCs在线监测系统的应用领域VOCs在线监测系统广泛应用于各个领域，如工业生产、化学品生产与储存、室内空气质量监测等。

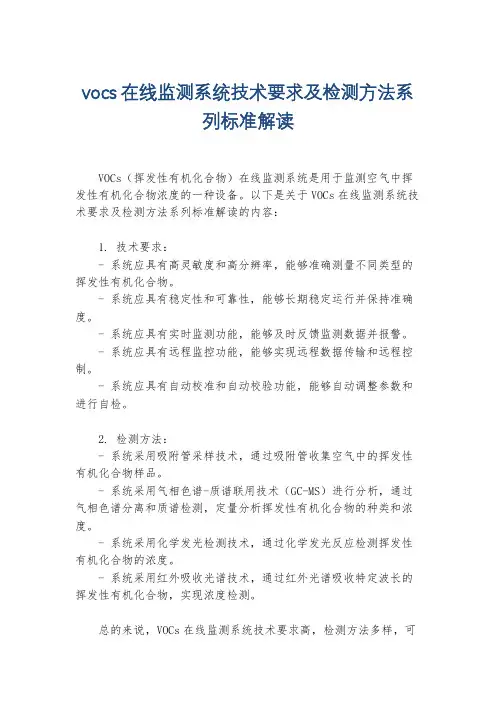

vocs在线监测系统技术要求及检测方法系
列标准解读
VOCs（挥发性有机化合物）在线监测系统是用于监测空气中挥发性有机化合物浓度的一种设备。

以下是关于VOCs在线监测系统技术要求及检测方法系列标准解读的内容：
1. 技术要求：
- 系统应具有高灵敏度和高分辨率，能够准确测量不同类型的挥发性有机化合物。

- 系统应具有稳定性和可靠性，能够长期稳定运行并保持准确度。

- 系统应具有实时监测功能，能够及时反馈监测数据并报警。

- 系统应具有远程监控功能，能够实现远程数据传输和远程控制。

- 系统应具有自动校准和自动校验功能，能够自动调整参数和进行自检。

2. 检测方法：
- 系统采用吸附管采样技术，通过吸附管收集空气中的挥发性有机化合物样品。

- 系统采用气相色谱-质谱联用技术（GC-MS）进行分析，通过气相色谱分离和质谱检测，定量分析挥发性有机化合物的种类和浓度。

- 系统采用化学发光检测技术，通过化学发光反应检测挥发性有机化合物的浓度。

- 系统采用红外吸收光谱技术，通过红外光谱吸收特定波长的挥发性有机化合物，实现浓度检测。

总的来说，VOCs在线监测系统技术要求高，检测方法多样，可
以根据具体需求选择合适的技术和方法进行监测。

通过不断改进和优化，VOCs在线监测系统将能够更好地服务于环境保护和空气质量监测工作。

VOCs在线监测系统方案1. 系统简介VOCs（挥发性有机物）在线监测系统是一种用于实时监测和分析空气中挥发性有机物浓度的系统。

该系统利用现代化的传感器和数据处理技术，可以实时监测空气中的VOCs浓度，并将数据传输到监测中心进行分析和处理。

本文档将介绍VOCs在线监测系统的方案。

2. 系统组成VOCs在线监测系统由以下组件组成：2.1 传感器传感器是VOCs在线监测系统的核心组件，用于测量空气中的VOCs浓度。

传感器通常采用化学传感原理，如基于电化学或光学原理的传感器。

传感器具有高灵敏度、快速响应和稳定性等特点，可以准确地监测空气中的VOCs浓度。

2.2 数据采集设备数据采集设备用于接收传感器的信号，并将其转化为数字信号进行处理和存储。

数据采集设备通常具有多个输入通道，可以同时接收多个传感器的信号。

数据采集设备还具有数据存储功能，可以将监测数据保存到本地或远程服务器。

2.3 数据传输模块数据传输模块用于将监测数据从数据采集设备传输到监测中心。

数据传输模块可以通过有线或无线网络进行数据传输。

常用的数据传输方式包括以太网、无线局域网和移动网络等。

2.4 监测中心监测中心是VOCs在线监测系统的数据处理和管理中心。

监测中心接收来自数据传输模块的监测数据，并进行数据分析和处理。

监测中心可以生成监测报告、实时监测图表和预警信息等。

同时，监测中心还提供远程访问接口，用户可以通过Web界面或移动应用程序访问监测数据和报告。

3. 系统工作流程VOCs在线监测系统的工作流程如下：1.传感器测量空气中的VOCs浓度，并将数据发送到数据采集设备。

2.数据采集设备将监测数据转化为数字信号，并存储到本地或远程服务器。

3.数据传输模块将监测数据从数据采集设备传输到监测中心。

4.监测中心接收监测数据，并进行数据分析和处理。

5.监测中心生成监测报告、实时监测图表和预警信息等。

6.用户通过Web界面或移动应用程序访问监测数据和报告。

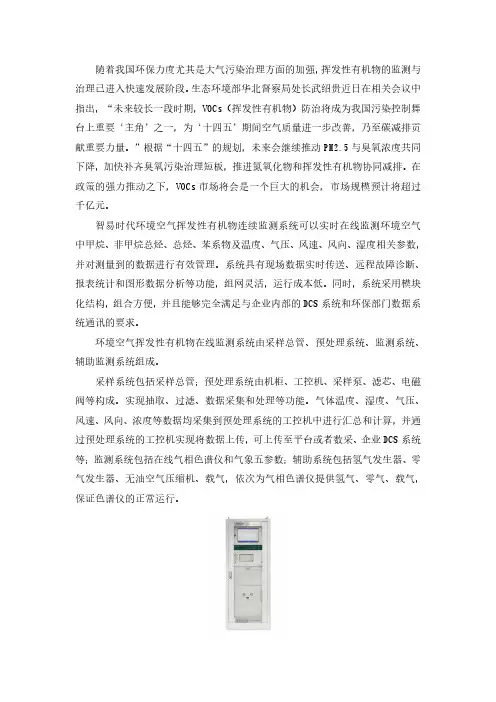

随着我国环保力度尤其是大气污染治理方面的加强，挥发性有机物的监测与治理已进入快速发展阶段。

生态环境部华北督察局处长武绍贵近日在相关会议中指出，“未来较长一段时期，VOCs（挥发性有机物）防治将成为我国污染控制舞台上重要‘主角’之一，为‘十四五’期间空气质量进一步改善，乃至碳减排贡献重要力量。

”根据“十四五”的规划，未来会继续推动PM2.5与臭氧浓度共同下降，加快补齐臭氧污染治理短板，推进氮氧化物和挥发性有机物协同减排。

在政策的强力推动之下，VOCs市场将会是一个巨大的机会，市场规模预计将超过千亿元。

智易时代环境空气挥发性有机物连续监测系统可以实时在线监测环境空气中甲烷、非甲烷总烃、总烃、苯系物及温度、气压、风速、风向、湿度相关参数，并对测量到的数据进行有效管理。

系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，组网灵活，运行成本低。

同时，系统采用模块化结构，组合方便，并且能够完全满足与企业内部的DCS系统和环保部门数据系统通讯的要求。

环境空气挥发性有机物在线监测系统由采样总管、预处理系统、监测系统、辅助监测系统组成。

采样系统包括采样总管；预处理系统由机柜、工控机、采样泵、滤芯、电磁阀等构成。

实现抽取、过滤、数据采集和处理等功能。

气体温度、湿度、气压、风速、风向、浓度等数据均采集到预处理系统的工控机中进行汇总和计算，并通过预处理系统的工控机实现将数据上传，可上传至平台或者数采、企业DCS系统等；监测系统包括在线气相色谱仪和气象五参数；辅助系统包括氢气发生器、零气发生器、无油空气压缩机、载气，依次为气相色谱仪提供氢气、零气、载气，保证色谱仪的正常运行。

产品符合国家《环境空气质量标准》（GB3095-2012）和《环境空气气态污染物（SO2、NO2、O3、CO）连续自动监测系统技术要求及检测方法》（HJ654-2013）的要求。

可应用于环境空气自动监控、职业环境空气污染自动监控、居民区大气污染自动监控、重点产业园区空气污染自动监控、企业边界大气污染自动监控、工作场所空气污染自动监控等行业。

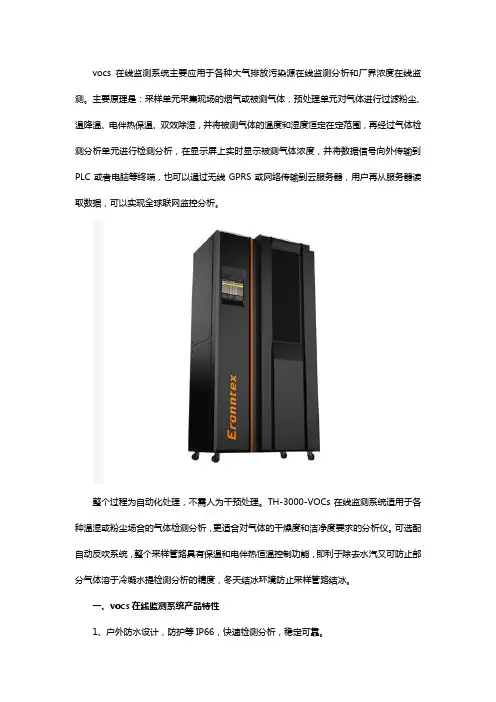

vocs在线监测系统主要应用于各种大气排放污染源在线监测分析和厂界浓度在线监测。

主要原理是：采样单元采集现场的烟气或被测气体，预处理单元对气体进行过滤粉尘、温降温、电伴热保温、双效除湿，并将被测气体的温度和湿度恒定在定范围，再经过气体检测分析单元进行检测分析，在显示屏上实时显示被测气体浓度，并将数据信号向外传输到PLC或者电脑等终端，也可以通过无线GPRS或网络传输到云服务器，用户再从服务器读取数据，可以实现全球联网监控分析。

整个过程为自动化处理，不需人为干预处理。

TH-3000-VOCs在线监测系统适用于各种温湿或粉尘场合的气体检测分析，更适合对气体的干燥度和洁净度要求的分析仪。

可选配自动反吹系统，整个采样管路具有保温和电伴热恒温控制功能，即利于除去水汽又可防止部分气体溶于冷凝水提检测分析的精度，冬天结冰环境防止采样管路结冰。

一、vocs在线监测系统产品特性1、户外防水设计，防护等IP66，快速检测分析，稳定可靠。

2、标准采样距离为70米，可将气体分析单元内置于机箱内，也可以外置。

3、标准预处理温度为800℃，可以预处理2000℃的烟气。

4、9寸显示屏，可集成显示各类探头参数和控制其他设备。

5、网络传输、4-20mA输入、RS485输入、4-20mA输出、RS485通讯。

6、linux操作系统，触摸屏，16G大容量SD存储卡、U盘存储。

二、vocs在线监测系统原理介绍1、样品取样：用真空取样泵或直流无刷泵将样气从烟道等环境中抽出；2、粉尘过滤：被测气体经过精密粉尘过滤器再进入取样管路，如果是粉尘环境需要选配自动反吹系统；3、降温处理：通过取样探头和取样管路降温，可以处理2000℃以内的气体；4、伴热功能：加热、保温，防止水汽凝露和部分气体溶于水，冬天防止采样管路结冰；5、除湿系统：双效压缩机水冷除湿系统，将气体的稳定控制在4℃或5℃，自动排水；6、焦油处理：样气经过焦油过滤器以后除去残余焦油和残余粉尘；7、精密过滤：采用度精密的过滤器对分析仪器进行再次设防，防止污染和损坏检测单元；8、检测分析：实时检测并显示浓度，并以4-20mA/RS485等信号方式传输数据，也可以通过无线传输或网络传输到远程服务器或环保局、监测站；9、流量调节：控制气体的进气量；10、气体切换：进行被测气体、标准气体或空气的切换；以上就是逸云天小编为大家介绍的关于vocs在线监测系统的产品特性与工作原理的所有内容了，逸云天致力于气体检测行业十四年，拥有丰富的行业经验，产品类型众多，可检测气体高达500+种，可提供有毒有害、易燃易爆气体检测报警仪、气体分析仪、气体在线监测预处理系统、TVOC在线监测系统、差分紫外光谱气体分析仪、激光气体分析仪、环保安监气体监测云平台等产品。

非甲烷总烃VOCs在线监测仪的原理及应用简介非甲烷总烃（VOCs）是一种有机化合物，包括甲烷、乙烷、丙烷等，也包括各种挥发性有机物质。

它们不仅能够对人体造成不良影响，而且还能对环境产生负面影响。

VOCs在线监测仪是一种高效的检测VOCs的设备。

该设备可以自动实时监测VOCs的含量，并发出报警信号，以保障工人及环境安全。

本文将介绍非甲烷总烃VOCs在线监测仪的原理及应用。

原理VOCs在线监测仪主要通过两种原理来检测VOCs的含量。

一种是质量分析法，另一种是光吸收法。

质量分析法质量分析法是一种基于质谱的分析方法。

它通过离子源来将VOCs向下游进行传输，然后对其进行分析。

该方法主要分为以下五个步骤：1.离子化：通过电子轰击，可将VOCs分子中的一个电子轰出形成离子。

离子化的分子经过加速器后形成高能量离子。

2.分子筛：将离子由电场引到分子筛中，离子在分子筛中被筛分后，分子的运动方向和动能受到限制而被分离。

3.检测器：每种分离出来的离子的含量可以统计出来，并且每种离子的质量相同。

通过分析离子的电荷和相对质量，可以得出每种化合物的含量。

4.发生器：该方法需要一个高度精确的发生器来控制离子的分子量。

该发生器可以发现化合物发生率最佳的条件并优化分析精度。

5.计算机：所有数据都通过计算机分析，并根据质谱图输入，移动质量分析图和灵敏度等多维数据分析结果。

光吸收法光吸收法是一种基于吸收特定波长的光来测量VOCs含量的方法。

它通过测量样品对光的吸收来确定VOCs的含量。

该方法主要分为以下两个步骤:1.生成光：该方法需要一定量的光来对样品进行测量。

发光器是光学组件的关键部分。

与光电二极管相似，它有两大光电极，它们之间的电场产生电流，且电流大小与光的强度成正比。

2.分析吸收：分光光度计是通过吸收法来分析VOCs。

样品通过分光仪进入检测器，而光则通过样品并被检测器测量。

样品对特定波长的光的吸收程度越大，吸收产生的电压反应就越强，因此我们可以确定测量结果。

易燃易爆气体在线监测系统介绍随着现代工业化的发展，工业生产中使用的化学品也越来越多，其中不少化学品都是易燃易爆的气体。

这些化学品的泄漏或者不当使用很容易造成安全事故，给工人和环境带来很大的危害。

为了及时掌握化学品泄漏情况，预防化学品事故的发生，现在很多企业都开始使用易燃易爆气体在线监测系统。

这个系统通过实时监测空气中的易燃易爆气体浓度，及时发现化学品泄漏或者超标的情况，并采取相应的措施。

功能易燃易爆气体在线监测系统通常具有以下功能：实时监测该系统可以实时监测空气中主要的易燃易爆气体浓度，如甲烷、丙烷、乙烷、氢气等。

当浓度超标时，会自动报警提醒操作人员，同时将报警信息发送到管理人员的手机等设备上。

数据存储和分析该系统还可以将监测到的数据存储到数据库中，形成一张监测曲线和数据表格。

管理人员可以通过数据分析，及时掌握空气中易燃易爆物质的浓度情况，进行预警和预防措施。

远程监控该系统可以通过互联网或者局域网进行远程监控，管理人员可以通过手机、电脑等设备实时查看监测情况，并对系统进行远程设置和控制。

组成易燃易爆气体在线监测系统通常由以下几个部分组成：传感器传感器是该系统的核心部分，它能够实时检测空气中的易燃易爆气体浓度，并将监测到的数据传输给控制器。

控制器控制器是该系统的“大脑”，它能够接收传感器发送过来的数据，并进行处理和分析。

当气体浓度超标时，控制器会自动触发警报或者紧急措施。

警报器当空气中的易燃易爆气体浓度超标时，系统会自动触发警报器进行提醒，警报器通常是声光报警器，由灯光和声音组成。

数据中心数据中心是该系统的数据库，它可以存储所有监测到的数据，并形成一张监测曲线和数据表格。

通过数据分析，管理人员能够及时了解情况，并进行预警和预防措施。

通信模块通信模块负责与外部系统进行通讯，它可以通过互联网或者局域网实现远程监控和控制。

应用易燃易爆气体在线监测系统广泛应用于大型工业厂房、化工企业、石油石化等危险品场所，可以及时掌握化学品事故的发生，防止安全事故的发生，保障工人和环境的安全。

VOCs在线监控系统原理_VOCs在线监控系统厂家优势VOCs在线监控系统环境问题日益成为公众性的环境问题，VOCs在线监控系统成为影响各地大气环境质量的重要因素。

VOCs在线监控系统对环境监控也是对环境监测日益重要，今天小编就要带大家了解一下VOCs在线监控系统厂家优势，正因为润通科技的VOCs在线监控系统厂家优势不断改进VOCs在线监控系统原理。

今天我们一起来了解一下VOCs在线监控系统原理吧~#详情介绍#【VOCs在线监控系统】【VOCs在线监测系统概述主要应用领域】VOCs在线监控系统适用于连续在线自动分析监测各种有组织排放烟道气的挥发性有机气体，以及无组织排放的挥发性有机气体，根据分析结果调整达到节约能源及减少环境污染的双重效果。

VOCs在线监控系统可广泛应用于石化、炼化、化工、制药、电子半导体、包装印刷、表面涂装、电路板、等各行业。

VOCs在线监控系统组成1)气体预处理系统；2)温度控制与FID信号处理电路；3)自动注射与图谱处理系统；4)气象参数监测系统/温度、压力、流量、湿度监测系统；5)数据处理与远程通讯系统。

VOCs在线监控系统采用国内外先进的气相色谱技术，并加入我公司自主开发的自动进样系统，并设置了自动标定电路，保证了数据的精度，VOCs在线监控系统能够的测量固定污染源与厂界的挥发性有机气体浓度。

输出处理系统具有现场数据实时传送、远程故障诊断、报表统计和图形数据分析等功能，实现了工作现场的无人值守。

整套系统结构简单，动态范围广，实时性强，组网灵活，运行成本低，同时系统采用模块化结构，组合方便，可以根据现场的具体工况参数和技术要求，进行灵活优化的配置，充分满足用户的要求，并确保系统的佳性价比。

VOCs在线监控系统能够完全满足与企业内部的DCS系统和环保部门的数据系统通讯的要求。

【VOCs在线监测系统概述原理】RAIN-VI型是山东润通科技有限公司设计的挥发性有机气体连续在线监测系统，根据不同的需要，以选择不同的测量参数；（如：总碳烃THC,甲烷CH4,非甲烷总烃NMHC,苯C6H6,甲苯C7H8,二甲苯C8H10等）。

工厂VOCS废气气体在线测监测仪显示系统用途一、什么是VOCS废气？VOCS代表挥发性有机化合物，这些化合物可以从许多工业过程和产品中释放出来。

这些有机化合物包括苯、甲苯、乙苯、二甲苯、丙烯、乙烯和甲烷等。

这些有机化合物在大气中被称为危险气体，因为它们可能会对公共健康和大气环境造成负面影响。

VOCS废气是指含有VOCS的废气。

二、为什么需要在线测监测VOCS废气？工厂通常排放许多废气，如果这些废气中含有过多的VOCS，它们有可能会对工厂员工和周围居民的健康造成伤害，因此，当VOCS废气释放时，及时测量这些气体，控制并减少它们的排放是非常重要的。

为此，需要建立VOCS废气气体在线测监测仪显示系统，通过这个系统，我们可以时刻关注VOCS废气的浓度，以及确保及时采取措施以减少环境污染和公共健康的威胁。

三、VOCS废气气体在线测监测仪显示系统的构成VOCS废气气体在线测监测仪显示系统通常包含以下部件：(1) 测量设备气体测量设备是VOCS废气气体在线测量监测仪显示系统的核心组成部分。

这些设备可以测量释放到大气中的含有VOCS气体的浓度。

通常采用激光吸收光谱仪（TDLAS）或质谱仪（MS）进行测量。

这些测量设备通常需要专业人员进行安装和维护以确保其有效工作。

(2) 数据处理单元数据处理单元负责监测设备的数据处理和分析，以确保测量数据的准确性。

数据处理单元通常采用现代化的电子器件和计算机装置，通过分析VOCS浓度数据来控制工厂废气的排放。

(3) 显示设备显示设备是VOCS废气气体在线测监测仪显示系统的另一个重要组成部分，通常包括一个屏幕，用来显示监测设备测量到的VOCS浓度。

此外，还会配备一套警报系统，当VOCS排放量达到预设上限时，会及时报警。

四、VOCS废气气体在线测监测仪显示系统的优势(1) 实时监测采用VOCS废气气体在线测监测仪显示系统可以实时监测VOCS废气释放的浓度，从而及时采取措施，控制它们的排放量，这将有助于减少对环境和公共健康造成的风险。

专利名称：VOCs区域在线监测及预警系统专利类型：发明专利
发明人：李兴华
申请号：CN201610894309.9
申请日：20161013
公开号：CN106383205A
公开日：
20170208
专利内容由知识产权出版社提供
摘要：本发明提出了一种VOCs区域在线监测及预警系统，包括：所述监测模块采集每个所述监测点的监测数据；所述通讯模块接收监测数据；所述数据存储模块存储所述监测数据；所述应用服务模块接收并对所述监测数据进行智能分析，通过结合气象参数和排放源数据，进行无组织排放源强解析和污染物扩散趋势推算，并绘制源强及污染物扩散趋势示意图，建立污染物扩散模型；所述人机交互模块接收用户输入的操作命令，并显示各个监测点的监测数据及报警记录。

本发明可以实现污染物源强计算及扩散趋势推算的功能，并可以在GIS上动态绘制等效源强和扩散趋势。

申请人：北京伟瑞迪科技有限公司
地址：100094 北京市海淀区北清路103号超然时代1号楼B座2层212(带电梯)
国籍：CN
代理机构：北京中企鸿阳知识产权代理事务所(普通合伙)
代理人：郭鸿雁
更多信息请下载全文后查看。

污染源VOCs排放在线报警系统解决方案编制名称：西安聚能仪器有限公司日期：2018年4月目录1、总则 (1)2、工作环境条件 (3)3、系统概述 (3)4、系统组成说明 (4)4.1概述 (4)4.2产品优势 (4)4.3技术参数 (5)5、双方责任 (5)6.供货清单 (6)7、交货时间、地点及运输方式 (7)8、产品的技术服务及培训 (7)8.1现场服务计划表 (7)8.2产品质保期 (7)9、售后服务 (8)10.保密 (8)11.其他 (9)1.标准执行。

1HJ76-2017《固定污染源排放烟气连续监测系统技术要求及检测方法》2HJ75-2017《固定污染源烟气（SO2、NOx、颗粒物）排放连续监测系统技术要求及监测方法》3DB13/2322—2016《工业企业挥发性有机物排放控制标准》4HJ212－2017《污染源在线自动监控（监测）系统数据传输标准》5GB3095－1996《大气环境质量标准》6GB18485-2007《生活垃圾焚烧污染物控制标准》7CJJ90—2002《城市生活垃圾焚烧工程技术规范》8CJ/T118—2002《城市生活垃圾焚烧炉技术规范》9GB16297-1996《大气污染物综合排放标准》10GB/T16157-1996《固体污染源排气中颗粒物测定与气态污染物采样方法》11GB9078-1996《工业炉窑大气污染物综合排放标准》12GB3095-1996《环境空气质量标准》13GB12519-1990《分析仪器通用技术条件》2、工作环境条件2.1柜体安装地点：室内2.2环境温度：-15℃～45℃2.3海拔高度：不高于1300m2.4相对湿度：85%（25℃）2.5地震裂度：7度3、系统概述本方案主要针对甲方固定源TVOC在线分析系统的功能设计、结构、性能、安装和验收等技术方面提出的要求。

3.1.1设计要求：固定源TVOC超标报警系统3.1.2设备名称：JNYQ-TVOC-52型挥发性有机化合物监测仪3.1.3安装位置：烟道排口3.1.4监测对象：TVOC4、系统组成说明4.1概述JNYQ-TVOC-52型固定污染源TVOC在线监测系统采用低成本、智能化的PID(光电离)检测技术，实现总VOCs浓度的在线监测，测量范围有5种可选，是一套高性能的固定污染源在线监测设备。
