空间光调制器

空间光调制器原理
空间光调制器是一种利用光的相位、强度或偏振进行光信号调制的设备。

它可以将电信号转换为光信号，并对光信号进行调制，实现光通信、光传感、光计算和光存储等应用。

空间光调制器的原理可以分为两类：光学调制器和光电调制器。

光学调制器是利用物质的光学非线性效应来实现光信号调制的。

通过在光学材料中加入控制电场，可以改变材料的折射率、吸收系数或光学路径长度，从而实现对光信号的调制。

常用的光学调制器包括Mach-Zehnder插入波导调制器和热光调制器等。

光电调制器则是利用光电效应来实现光信号调制的。

光电调制器通常由光探测器和电调制器两部分组成。

光探测器将光信号转化为电信号，而电调制器则利用电信号对光信号进行调制。

常用的光电调制器包括光电晶体管、光电导和光电效应晶体等。

空间光调制器在光通信系统中起着重要的作用。

它可以将电信号转换为光信号，并调制光信号的相位、强度或偏振，实现光信号的编码、解码和传输。

同时，空间光调制器还可以用于光存储和光计算等领域，广泛应用于光学信息处理、光学传感和光纤通信等领域。

总之，空间光调制器是一种重要的光学器件，它通过光学调制或光电调制的方式对光信号进行调制，用于实现光通信、光传感、光计算和光存储等应用。

空间光调制器的应用领域嘿，朋友！想象一下这样一个场景：在一个宽敞明亮的实验室里，一群科学家正围绕着一台看似神秘的设备，神情专注又兴奋。

这台设备，就是我们今天要聊的主角——空间光调制器。

这空间光调制器啊，就像是一个神奇的“光影魔术师”，在各个领域大显身手。

先来说说在显示技术领域吧，你有没有想过，为什么我们在电影院看 3D 电影时，那画面仿佛要从屏幕里冲出来扑到你脸上？这背后可少不了空间光调制器的功劳。

它能够精准地控制光线的传播方向和强度，让图像变得更加逼真、生动。

就好像它给每一束光都下达了准确的指令，让它们在屏幕上排列组合，为我们呈现出一场视觉的盛宴。

再走进医疗领域瞧瞧。

在眼科治疗中，空间光调制器就像是一位精准的“手术助手”。

医生们利用它来控制激光的强度和形状，进行精确的眼部手术。

想象一下，这就像是拿着一把无比精细的“光刀”，小心翼翼地切除病变组织，却不会伤害到周围的健康部分。

是不是觉得特别神奇？在通信领域，空间光调制器也是一把好手。

它能够快速地调整光信号的参数，让信息像插上翅膀一样，在光纤中飞速传输。

这速度，简直比孙悟空的筋斗云还快！难道你不觉得这就像是在信息的高速公路上，空间光调制器是那个掌控交通的“交警”，让一切都井井有条、高效运行？还有在光学测量领域，它就像是一个极其敏锐的“探测器”。

能够精确地测量物体的形状、表面粗糙度等参数。

这对于制造高精度的零件，那可太重要啦！你看，这空间光调制器在这么多领域都发挥着至关重要的作用，它是不是超级厉害？它就像是一把万能钥匙，打开了一扇扇通往科技前沿的大门，为我们的生活带来了无数的便利和惊喜。

所以说，空间光调制器的应用领域广泛且重要，它在不断推动着科技的进步，为我们创造更美好的未来。

空间光调制器入射光非平行光空间光调制器是一种能够控制光的相位、振幅或极化状态的器件。

它通常由一个光学晶体或半导体材料制成，利用外加电压来改变光传播中的折射率，从而实现光的调制。

空间光调制器常用于光通信、光信息处理和光计算等领域。

它具有调制速度快、带宽高、噪声低等优点，因此在光纤通信系统中被广泛应用。

当入射光为非平行光时，即光束的入射角度不等于0度时，空间光调制器仍然可以正常工作。

然而，非平行光的入射会引入一些额外的问题和挑战。

首先，非平行光的入射会导致光束在空间光调制器中出现偏移。

这是由于光在空间光调制器内部传播时，会受到晶体的非线性折射率变化的影响，导致光线发生弯曲。

这种偏移现象对于一些需要高精度定位的应用来说是一个重要的问题，需要通过调整器件结构或采用补偿措施来解决。

其次，非平行光的入射会引入光束的散斑效应。

散斑是光束经过不规则结构或介质时产生的干涉现象，会导致光的相位和振幅分布不均匀。

在光调制过程中，散斑效应会降低调制的效果，并增加系统的噪声。

因此，需要对非平行光的散斑效应进行精确的建模和校正。

除了上述问题之外，非平行光的入射还会导致光在空间光调制器中的传播路径变长，从而增加光的传播损耗。

这是由于非平行光的入射角度增加，光束在晶体中的传播距离也相应增加。

为了降低传播损耗，可以选择合适的晶体材料，优化器件结构，或者采用增益介质来增强光传播的强度。

总之，非平行光的入射对空间光调制器的性能和表现会产生一定的影响。

为了解决这些问题，需要采取适当的措施和方法，包括优化设备结构、改善材料性能、设计合理的校正算法等。

通过克服这些挑战，空间光调制器可以更好地应用于实际的光学系统中，为光通信和光信息处理领域的发展提供支持。

第6章空间光调制器6.1概述人们已经认识到，光波作为信息载体具有特别显著的优点。

其一，是光波的频率高达1014Hz以上，比现有的信息载波，如无线电波、微波的频率要高出几个数量级。

因此，它有极大的带宽，或者说具有极大的信息容量。

光纤通信正是以此为基础，得到迅猛发展的。

其二，是光波的并行性。

光波是独立传播的，两束甚至于多束光在空间传播时相遇，可以互不干扰。

这为光信息的多路并行传输和处理提供了可能性。

原有的、以串行输入/输出为基础的各种光调制器已经不能满足光互连、光信息处理的大容量和并行性的要求，能实时的或快速的二维输入、输出的传感器，以及具有运算功能的二维器件便应运而生。

这些器件即为空间光调制器。

它们已经成为光互连、光信息处理、光计算、光学神经网络等技术中最基本的功能器件之一。

本章将介绍几种主要的空间光调制器的原理、结构和特性。

6.1.1空间光调制器的基本结构与分类[6-1~6-4]空间光调制器是由英语的Spatial light Modulator直译过来的，常缩写成SLM。

顾名思义，它是一种能对光波的空间分布进行调制的器件。

空间光调制器能对光波的某种或某些特性(例如相位、振幅或强度、频率、偏振态等)的一维或二维分布进行空间和时间的变换或调制。

换句话说，其输出光信号是随控制（电的或光的）信号变化的空间和时间的函数。

空间光调制器结构的基本特点在于,它是由许多基本的独立单元组成的一维线阵或二维阵列，这些独立单元可以是物理上分割的小单元，也可以是无物理边界的、连续的整体，只是由于器件材料的分辨率和输入图像或信号的空间分辨率有限，而形成的一个一个小单元。

这些小单元可以独立地接收光学或电学的输入信号，并利用各种物理效应改变自身的光学特性（相位、振幅、强度、频率或偏振态等），从而实现对输入光波的空间调制或变换。

习惯上，把这些小独立单元称为空间光调制器的“像素”，把控制像素的光电信号称为“写入光”，或“写入（电）信号”，把照明整个器件并被调制的输入光波称为“读出光”，经过空间光调制器后出射的光波称为“输出光”。

一、概述当今社会，激光技术已经广泛应用于军事、医疗、通信、工业等领域，而激光损伤阈值是评定激光设备性能的重要指标之一。

而在激光损伤阈值的研究中，dmd空间光调制器也被广泛应用。

本文将探讨dmd空间光调制器在激光损伤阈值研究中的应用。

二、dmd空间光调制器简介1. dmd空间光调制器是一种基于数字微镜片技术的高精度光电器件，它可以通过调制光的相位和振幅来实现对光的空间分布控制。

2. dmd空间光调制器具有高反射率、高光学质量、快速响应等特点，被广泛用于激光领域的研究和应用。

三、dmd空间光调制器在激光损伤阈值研究中的应用1. 激光损伤阈值是评估材料对激光辐射的耐受能力的重要参数。

传统的激光损伤阈值测试需要大量的人力物力，并且测试效率低下。

2. dmd空间光调制器可以根据需要实现对激光的空间分布进行调节，可以很好地模拟不同材料在不同激光条件下的受损情况，从而大大提高了激光损伤阈值的测试效率和准确性。

3. 通过对不同材料在不同激光条件下的损伤情况进行模拟实验，研究人员可以更加全面地了解材料的激光损伤特性，为材料的选用和激光设备的设计提供科学依据。

四、dmd空间光调制器在激光损伤阈值研究中的优势1. 高精度：dmd空间光调制器可以精确控制光的相位和振幅，可以满足不同激光损伤阈值测试的需求。

2. 高效性：相比传统的激光损伤阈值测试方法，dmd空间光调制器可以大大提高测试效率，节约时间和成本。

3. 灵活性：dmd空间光调制器可以根据实际需求灵活调整激光的空间分布，适用于不同材料在不同激光条件下的损伤研究。

五、结论dmd空间光调制器在激光损伤阈值研究中具有重要的应用前景和广阔的市场需求。

随着激光技术的不断发展，dmd空间光调制器将会在激光领域中发挥越来越重要的作用，为激光设备的性能评定和材料的选择提供更加科学的依据。

六、 dmd空间光调制器在激光损伤阈值研究中的实际应用案例在激光技术领域，dmd空间光调制器在激光损伤阈值研究中得到了广泛的实际应用。

空间光调制器使用方法嘿，朋友们！今天咱来聊聊空间光调制器的使用方法，这玩意儿可神奇了呢！你想想看，空间光调制器就像是一个光的魔法师，能让光按照我们的想法去变化。

它可以把普通的光变得千奇百怪，就像孙悟空七十二变一样！那怎么用这个神奇的“光魔法师”呢？首先啊，你得把它安好，就像给它找个安稳的家。

然后呢，给它通上电，让它“醒过来”。

这时候，你就可以开始摆弄它啦！比如说，你可以通过各种设置，让它把光变成你想要的形状。

哎呀，就像你在纸上画画一样，只不过这是用光来画！你可以让它变出个爱心形状的光，多浪漫呀！或者变出个星星形状的光，一闪一闪亮晶晶。

再说说它的调节功能吧。

你可以像调音量一样调节光的强度，想亮就亮，想暗就暗，多有意思！而且它还能改变光的颜色呢，红橙黄绿青蓝紫，随你挑，这不比彩虹还好玩嘛！还有啊，你知道吗，它还能和其他设备配合起来用呢！就像好伙伴一起合作一样。

比如说和投影仪搭配，那就能在大屏幕上变出各种奇妙的光影效果，哇塞，那场面，绝对震撼！你说这空间光调制器是不是特别厉害？咱要是能熟练掌握它的用法，那可就像掌握了一门神奇的技艺。

到时候，你在朋友面前露一手，他们肯定会瞪大眼睛，哇，你怎么这么厉害！用空间光调制器的时候，可别马虎哦！要像对待宝贝一样细心。

毕竟它能给我们带来那么多的乐趣和惊喜。

你想想，要是因为你的不小心，让它“不高兴”了，那多可惜呀！总之呢，空间光调制器就是一个充满魔力的东西，只要你用心去探索，去尝试，它一定会给你带来意想不到的收获和快乐。

别犹豫啦，赶紧去和这个“光魔法师”来一场奇妙的邂逅吧！怎么样，是不是迫不及待啦？哈哈！原创不易，请尊重原创，谢谢!。

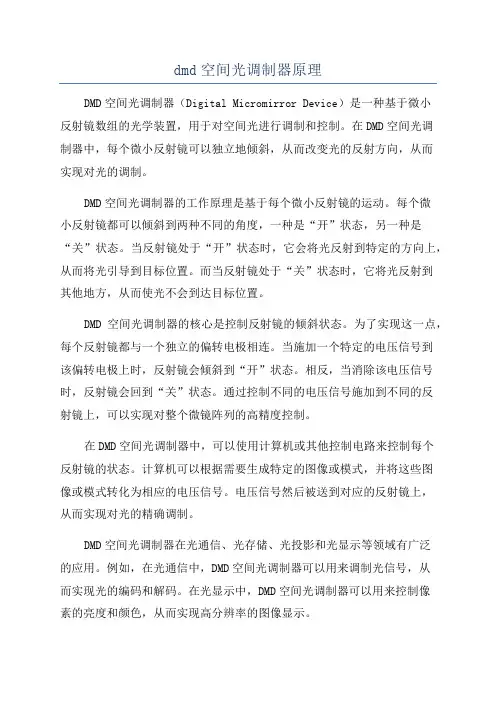

dmd空间光调制器原理DMD空间光调制器（Digital Micromirror Device）是一种基于微小反射镜数组的光学装置，用于对空间光进行调制和控制。

在DMD空间光调制器中，每个微小反射镜可以独立地倾斜，从而改变光的反射方向，从而实现对光的调制。

DMD空间光调制器的工作原理是基于每个微小反射镜的运动。

每个微小反射镜都可以倾斜到两种不同的角度，一种是“开”状态，另一种是“关”状态。

当反射镜处于“开”状态时，它会将光反射到特定的方向上，从而将光引导到目标位置。

而当反射镜处于“关”状态时，它将光反射到其他地方，从而使光不会到达目标位置。

DMD空间光调制器的核心是控制反射镜的倾斜状态。

为了实现这一点，每个反射镜都与一个独立的偏转电极相连。

当施加一个特定的电压信号到该偏转电极上时，反射镜会倾斜到“开”状态。

相反，当消除该电压信号时，反射镜会回到“关”状态。

通过控制不同的电压信号施加到不同的反射镜上，可以实现对整个微镜阵列的高精度控制。

在DMD空间光调制器中，可以使用计算机或其他控制电路来控制每个反射镜的状态。

计算机可以根据需要生成特定的图像或模式，并将这些图像或模式转化为相应的电压信号。

电压信号然后被送到对应的反射镜上，从而实现对光的精确调制。

DMD空间光调制器在光通信、光存储、光投影和光显示等领域有广泛的应用。

例如，在光通信中，DMD空间光调制器可以用来调制光信号，从而实现光的编码和解码。

在光显示中，DMD空间光调制器可以用来控制像素的亮度和颜色，从而实现高分辨率的图像显示。

除了上述应用外，DMD空间光调制器还可以用于光学计算和光学图案生成。

通过控制反射镜的状态，可以在空间中精确地操纵光的幅度、相位和极化状态，从而实现复杂的光学操作。

这些操作包括光学透镜、光波前调制和光学变换等。

总结来说，DMD空间光调制器通过控制微小的反射镜来调制光信号。

它的工作原理基于对反射镜状态的控制，通过施加电压信号来实现反射镜的运动。

光学相位阵列空间光调制器（又称空间光调制器、空间光调制器，英文缩写为SLM）是一种利用光学相位调制实现信息传输和处理的设备。

它的工作原理是通过调整每一个像素上的光程差，来控制入射光的相位和幅度，从而实现光波的调制和控制。

相比传统的光学器件，SLM具有许多优点，但也存在一些局限性。

本文将深入探讨光学相位阵列空间光调制器的工作原理、优缺点，并结合个人观点，全面地解释这一主题。

一、光学相位阵列空间光调制器的工作原理光学相位阵列空间光调制器的工作原理主要基于液晶和反射两种技术。

液晶空间光调制器通过在液晶屏上施加电场，调节液晶分子的排列状态来改变入射光的相位；而反射式空间光调制器则利用反射镜的微米级运动来实现相位调制。

在工作时，SLM会根据输入信号来实时调制光波，从而实现光学信息的加工和传输。

通过精确地调节每个像素上的光程差，SLM可以实现光波的相位控制，满足不同光学传输和处理的需求。

二、光学相位阵列空间光调制器的优点1. 高灵活性：SLM可以实现对光波相位的快速调制，能够适应复杂的光学传输和处理需求。

2. 高度可编程：通过编程控制，SLM可以实现不同的相位调制模式，具有极高的自定义性和灵活性。

3. 实时性：SLM可以在毫秒甚至微秒级的时间内完成光波的调制，满足实时光学传输和处理的需求。

三、光学相位阵列空间光调制器的缺点1. 复杂性：SLM的工作原理较为复杂，需要精密的控制电路和算法支持。

2. 灵敏性：SLM对外界环境的光、温度等因素较为敏感，容易受到干扰。

3. 成本较高：目前的SLM设备价格较高，制约了其在一些领域的应用。

四、个人观点和理解对于光学相位阵列空间光调制器，我认为它是一种非常重要的光学器件，具有广泛的应用前景。

在光学通信、光学成像、激光加工等领域，SLM的高灵活性和可编程性能非常适用。

尽管目前存在一些局限性，但随着技术的不断发展，相信SLM将会有更加广泛的应用和发展。

总结回顾本文通过对光学相位阵列空间光调制器的工作原理、优缺点和个人观点的分析，全面地解释了这一主题。

空间光调制器反射式相位空间光调制器反射式相位空间光调制器（Spatial Light Modulator，SLM）是一种能够对光波进行调制的光学器件。

常见的SLM有液晶、光电、MEMS等类型。

其中，反射式SLM由于具有高反射率、高分辨率、高灵敏度等特点，被广泛应用于光学领域。

本文将重点介绍反射式SLM中的相位调制。

反射式SLM中的相位调制是指通过改变SLM上的像素点的相位来实现光波的干涉和衍射。

相位调制的原理是利用SLM上的电场来改变光波的相位，从而达到对光波的调制目的。

具体来说，当电场施加到SLM上时，SLM中的像素点会发生相位变化，从而改变通过SLM 的光波的相位，进而改变光波的传播方向和强度分布。

反射式SLM中的相位调制可以应用于多种光学领域，如光学成像、光学通信、光学计算等。

其中，光学成像是应用最广泛的领域之一。

通过对SLM上不同像素点的相位进行调制，可以实现光学成像中的像移、像缩、畸变校正等功能。

例如，利用SLM相位调制技术可以实现全息照相，即通过记录物体的干涉图像来实现三维成像。

除了光学成像外，反射式SLM中的相位调制还可以应用于光学通信。

在光学通信中，相位调制可以实现光信号的调制和解调。

光信号的调制通常采用强度调制或相位调制。

相比于强度调制，相位调制具有更高的频率响应和更高的灵敏度。

此外，相位调制还可以用于实现光子处理器和量子通信等领域。

在反射式SLM中，相位调制的实现通常需要配合控制系统来实现。

控制系统可以通过计算机、DSP芯片等设备来控制SLM上各像素点的电场，从而实现相位调制。

控制系统需要具备高速、高精度和稳定性等特点，以满足不同领域对相位调制的需求。

总的来说，反射式SLM中的相位调制是一种非常重要的光学技术，具有广泛的应用前景。

随着科技的不断进步，相信反射式SLM中的相位调制将会在更多的光学领域得到应用，为光学技术的发展带来新的机遇和挑战。

空间光调制器一．引言人们已经认识到，光波作为信息的载体具有特别明显的优点。

这是因为：（1）光波的频率高达1014Hz以上，比现有的信息载波（无线电波，微波）的频率要高出几个数量级，因此它有极大的带宽。

（2）光波有并行性，这是因为光是独立传播的。

原有的以串行输入/输出为基础的各种光调制器已经不能满足光互连，光学信息大容量和并行性的要求，能实时的或者快速的二维输入或者输出的传感器以及具有运算功能的二维期间便应运而生，这就是空间光调制器。

二．概述1．空间光调制器的基本结构和分类空间光调制器的基本结构特点在于，它由可以独立接收光学或者电学输入信号，并利用各种物理效应改变自身光学特性，从而实现对输入光波或变换的小单元（像素）组成。

而我们把控制像素的光电信号称为：“写入光”，把照明整个器件并被调制的输入光波称为：“读出光”，经过空间调制器后出射的光波叫做“输出光”。

写入光或者写入电信号含有控制调制器各个像素的信息。

而这些信息分别传送到相应像素上去的过程叫做“寻址”。

目前国际上报道的已经投入实际运用的光电调制器不下40余种，但对这些空间光调制器还没一个统一的分类的办法。

目前比较常见的分类方法有：（1）按寻址方式和读出方式分（2）按用于调制的物理效应分（电光效应，磁光效应，声光效应等等）。

2．功能一般来说，空间光调制器的主要功能有以下两大类：（1）输入器件—将待处理的信息转换成光学处理系统所要求的输入形式。

A．光--电转换和串行--并行转换B．非相干光—相干光的转换C．波长转换（2）处理运算功能器件A．放大器----增加光波的光强。

B．乘法器和算术运算功能----所谓的乘法器就是指输出光在空间光调制器的表面上的光强分布等于读出光信号和写入光信号的乘积。

如果同时输入两个相干光图象，空间光调制器还可以实现图象的相加或者相减。

C．对比度反转----在减法运算或者逻辑非运算中，需要将二维图象的对比度反转，就是把写入光的亮区在输出光中变成暗区，反之，写入光中的暗区在输出光中变为亮区。

空间光调制器原理
空间光调制器是一种能够对光束进行快速调制的光电器件，它利用了光学的非线性效应来控制和调节光的特性。

其原理基于光的电光效应、弹性散射效应或者Kerr效应。

光的电光效应是指在某些材料中，当施加电场时，会发生折射率的变化。

这样，通过调整施加在材料上的电场，就可以改变材料的折射率，从而影响光的传播特性。

空间光调制器利用这一原理，通过在光路上引入一个电光晶体，利用外加电场来控制晶体的折射率，从而调制光的相位、强度或者振幅。

另一种原理是利用弹性散射效应，通过利用在材料中产生的声波的散射现象来调制光的传播特性。

当声波通过光学材料时，由于声波的作用会导致材料的折射率发生变化，从而影响光的传播。

通过控制声波的发射和控制，可以控制光的散射和传播，从而实现光的调制。

Kerr效应是指在某些非线性光学材料中，当光的强度变化时，导致材料的折射率发生变化。

利用Kerr效应，可以通过调节
光的强度来控制光的相位和压强分布。

空间光调制器利用了这一原理，通过控制光的强度来改变材料的折射率，从而实现对光的调制。

总的来说，空间光调制器利用光的电光效应、弹性散射效应或者Kerr效应等原理，通过施加电场、声波或者控制光的强度
来调节光的传播特性，实现对光的快速调制，从而广泛应用于光通信、光信息处理等领域。
