CAD导图常见问题汇总

· 原因：天正 CAD 图纸是经过了天正加密的，如果在一台只安装了 autoCAD 软件的电脑上打开这些图 纸，也是会出现以上问题，这是因为天正 4 及以后的天正版本，对图纸进行了加密，但是天正 3 却 没有对图纸进行加密，所以我们只需要将天正 CAD 图纸转换为天正 3 版本即可
· 思路：将天正的图纸转旧，转换成 T3 格式再保存即可。 · “文件布局”→“批量转旧”。（这里不需要打开你的 CAD 图纸） · 第三步，选择你要转换的 CAD 图纸。 · 第四步，选择转换后的图纸保存路径，这里一般我们选择桌面即可。 · 第五步，此时并没有开始转换，查看最下方的命令框内，要求选择转换的版本。 · 默认是天正 3 格式，所以可以直接点击回车。如果默认的不是天正 3，那么，输入一个 3，再点回车。 · 第五步，再看命令框内，又有一个提示，询问是否给文件名增加一个后缀，默认增加，直接点回车
· XR 查看是否有引用的外部参照； · 选择对应的文件，绑定即可；
常见问题五：CAD 图用天正打开显示完整，用 CAD 打开和导入软件以后显示不完整，怎么处理？ · CAD 图纸中有些图层被冻结了。 · 在 CAD 中将图层解冻即可；
编辑：劉忠龍 QQ：870606797
常见问题一：在 CAD 软件中打开图纸，显示是正常的，但导入钢筋中看不Байду номын сангаас图纸，导入时预览也看不到？ · 原因：CAD 图中很远处有一些图元，导入钢筋中全屏显示了，所以图元缩小得特别小，以致看不到。 · 处理办法： · 思路：ctrl+A 选择所有图元，再框选要导的图，这样就选中了很远处的图元，删除即可。 · 选中需要导的图→复制→新建一个空 CAD 图→粘贴到空图纸中→保存新图 · 备注：这种操作方式，也适用于处理分割 CAD 图、CAD 图坐标过大导入钢筋中看不到图的情况。对于 较大的 CAD 图，建议用此方法将图纸分割再导入。

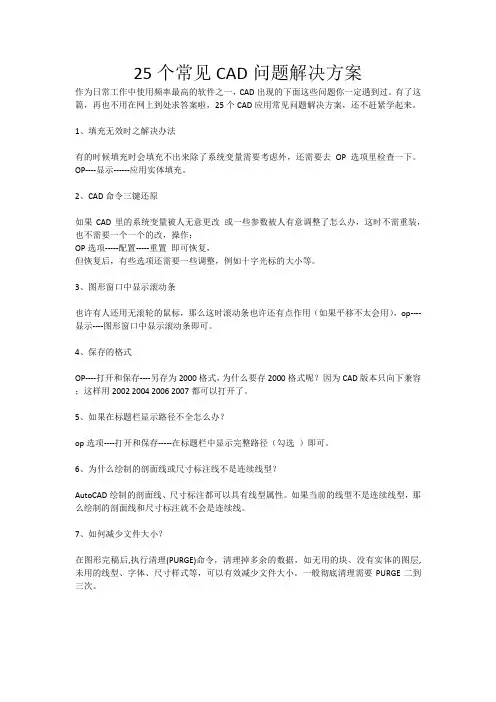

25个常见CAD问题解决方案作为日常工作中使用频率最高的软件之一，CAD出现的下面这些问题你一定遇到过。

有了这篇，再也不用在网上到处求答案啦，25个CAD应用常见问题解决方案，还不赶紧学起来。

1、填充无效时之解决办法有的时候填充时会填充不出来除了系统变量需要考虑外，还需要去OP选项里检查一下。

OP----显示------应用实体填充。

2、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办，这时不需重装，也不需要一个一个的改，操作：OP选项-----配置-----重置即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等。

3、图形窗口中显示滚动条也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用），op----显示----图形窗口中显示滚动条即可。

4、保存的格式OP----打开和保存----另存为2000格式，为什么要存2000格式呢？因为CAD版本只向下兼容；这样用2002 2004 2006 2007都可以打开了。

5、如果在标题栏显示路径不全怎么办？op选项----打开和保存-----在标题栏中显示完整路径（勾选）即可。

6、为什么绘制的剖面线或尺寸标注线不是连续线型？AutoCAD绘制的剖面线、尺寸标注都可以具有线型属性。

如果当前的线型不是连续线型，那么绘制的剖面线和尺寸标注就不会是连续线。

7、如何减少文件大小？在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。

一般彻底清理需要PURGE二到三次。

8、如何将自动保存的图形复原？AutoCAD将自动保存的图形存放到AUTO.SV$或AUTO?.SV$文件中，找到该文件将其改名为图形文件即可在AutoCAD中打开。

一般该文件存放在WINDOWS的临时目录，如C:\WINDOWS\TEMP。

9、为什么输入的文字高度无法改变？使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。

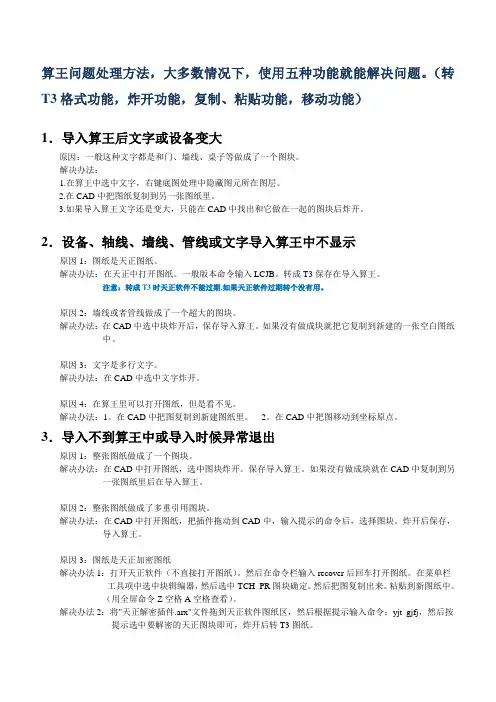

算王问题处理方法，大多数情况下，使用五种功能就能解决问题。

（转T3格式功能，炸开功能，复制、粘贴功能，移动功能）1．导入算王后文字或设备变大原因：一般这种文字都是和门、墙线、桌子等做成了一个图块。

解决办法：1.在算王中选中文字，右键底图处理中隐藏图元所在图层。

2.在CAD中把图纸复制到另一张图纸里。

3.如果导入算王文字还是变大，只能在CAD中找出和它做在一起的图块后炸开。

2．设备、轴线、墙线、管线或文字导入算王中不显示原因1：图纸是天正图纸。

解决办法：在天正中打开图纸。

一般版本命令输入LCJB。

转成T3保存在导入算王。

注意：转成T3时天正软件不能过期,如果天正软件过期转个没有用。

原因2：墙线或者管线做成了一个超大的图块。

解决办法：在CAD中选中块炸开后，保存导入算王。

如果没有做成块就把它复制到新建的一张空白图纸中。

原因3：文字是多行文字。

解决办法：在CAD中选中文字炸开。

原因4：在算王里可以打开图纸，但是看不见。

解决办法：1。

在CAD中把图复制到新建图纸里。

2。

在CAD中把图移动到坐标原点。

3．导入不到算王中或导入时候异常退出原因1：整张图纸做成了一个图块。

解决办法：在CAD中打开图纸，选中图块炸开。

保存导入算王。

如果没有做成块就在CAD中复制到另一张图纸里后在导入算王。

原因2：整张图纸做成了多重引用图块。

解决办法：在CAD中打开图纸，把插件拖动到CAD中，输入提示的命令后，选择图块。

炸开后保存，导入算王。

原因3：图纸是天正加密图纸解决办法1：打开天正软件（不直接打开图纸）。

然后在命令栏输入recover后回车打开图纸。

在菜单栏工具项中选中块辑编器，然后选中TCH_PR图块确定。

然后把图复制出来。

粘贴到新图纸中。

（用全屏命令Z空格A空格查看）。

解决办法2：将"天正解密插件.arx"文件拖到天正软件图纸区，然后根据提示输入命令：yjt_gjfj，然后按提示选中要解密的天正图块即可，炸开后转T3图纸。

CAD平面图设计的常见错误及修正方法CAD平面图设计是建筑设计中非常重要的一环，它直接影响到后续的施工和装修工作。

然而，在实际操作中，常常会出现一些常见错误。

本文将介绍这些常见错误，并提供一些修正方法供大家参考。

首先，一个常见的错误是比例尺不正确。

在绘制CAD平面图时，准确的比例尺非常重要。

如果比例尺设置不正确，将导致绘图结果出现尺寸的误差。

为避免这种错误，我们可以在开始绘图之前仔细计算和确定比例尺，确保绘图时按照正确的比例进行。

另一个常见的错误是图层使用不当。

图层在CAD平面图中起到了重要的作用，可以用于将不同的元素分开显示和管理。

然而，使用过多的图层或者没有统一的命名规范会使图层管理混乱，增加维护和修改的难度。

因此，在绘制CAD平面图时，我们应该合理规划图层的使用，并为每个图层设定明确的命名规则，便于后续的修改和管理。

此外，缺乏标注也是常见的错误之一。

标注是CAD平面图中非常重要的元素，它可以用于标识尺寸、材料等信息。

如果没有进行恰当的标注，将给后续的施工和装修工作带来麻烦。

因此，在绘制CAD平面图时，我们应该养成良好的标注习惯，确保图纸上的尺寸和材料信息清晰可见。

此外，平面图绘制中常常会出现元素重叠的错误。

这可能是由于图层使用不当、绘图时没有注意到元素的位置关系等原因导致的。

要修正这种错误，我们可以使用CAD软件提供的图层管理工具，将需要修改的元素移动到正确的位置，确保平面图的准确性。

最后，一个常见的错误是文件命名不规范。

文件命名不规范会给后续的文件查找和管理带来麻烦，增加工作的难度。

为避免这个错误，我们应该养成良好的文件命名习惯，例如使用简洁明了的名称、添加日期等信息，以便快速定位和查找文件。

在修正这些错误时，我们可以借助CAD软件提供的工具和功能。

例如，我们可以使用CAD软件提供的尺寸工具来准确标注尺寸，使用图层管理工具来管理图层，使用移动等工具来修正元素重叠等问题。

此外，我们还可以通过参考其他优秀的CAD平面图样例，学习其优秀的设计和标注方法，提升自己的绘图水平。
