CAD绘图时15个常见问题及解决办法

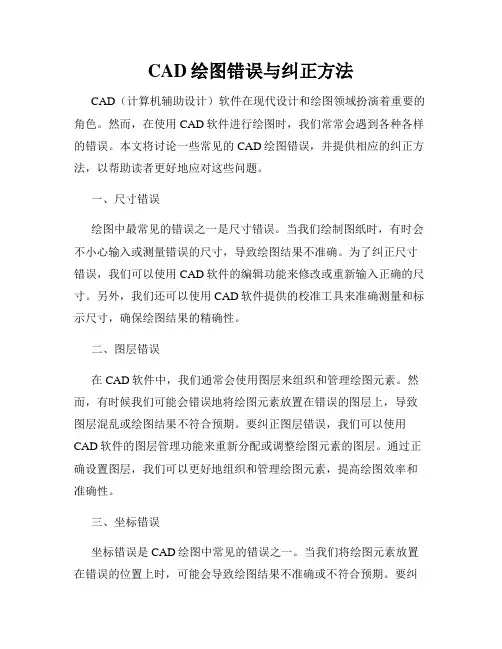

CAD绘图错误与纠正方法CAD（计算机辅助设计）软件在现代设计和绘图领域扮演着重要的角色。

然而，在使用CAD软件进行绘图时，我们常常会遇到各种各样的错误。

本文将讨论一些常见的CAD绘图错误，并提供相应的纠正方法，以帮助读者更好地应对这些问题。

一、尺寸错误绘图中最常见的错误之一是尺寸错误。

当我们绘制图纸时，有时会不小心输入或测量错误的尺寸，导致绘图结果不准确。

为了纠正尺寸错误，我们可以使用CAD软件的编辑功能来修改或重新输入正确的尺寸。

另外，我们还可以使用CAD软件提供的校准工具来准确测量和标示尺寸，确保绘图结果的精确性。

二、图层错误在CAD软件中，我们通常会使用图层来组织和管理绘图元素。

然而，有时候我们可能会错误地将绘图元素放置在错误的图层上，导致图层混乱或绘图结果不符合预期。

要纠正图层错误，我们可以使用CAD软件的图层管理功能来重新分配或调整绘图元素的图层。

通过正确设置图层，我们可以更好地组织和管理绘图元素，提高绘图效率和准确性。

三、坐标错误坐标错误是CAD绘图中常见的错误之一。

当我们将绘图元素放置在错误的位置上时，可能会导致绘图结果不准确或不符合预期。

要纠正坐标错误，我们可以使用CAD软件提供的移动、复制和旋转等工具来调整或重新放置绘图元素的位置。

此外，使用CAD软件的捕捉功能可以帮助我们准确地放置绘图元素，避免坐标错误的发生。

四、比例错误在绘制CAD图纸时，我们通常需要按照比例来绘制和缩放绘图元素。

但有时候我们可能会错误地设置或应用比例，导致绘图结果比例失调或不符合要求。

为了纠正比例错误，我们应该仔细查看绘图元素的比例设置并进行相应的调整。

如果需要重新绘制整个图纸，请确保在开始时正确设置绘图比例，并且在绘制过程中保持一致，以确保绘图结果的比例准确性。

五、文件错误在使用CAD软件进行绘图时，有时候我们可能会遇到文件错误。

例如，文件可能会损坏、丢失或无法打开。

为了纠正文件错误，我们可以尝试使用CAD软件提供的文件修复工具或备份文件来恢复或替换受损的文件。

CAD绘图员常遇问题汇总1.如何替换找不到的原文字体？复制要替换的字库为将被替换的字库名，如：打开一幅图，提示未找到字体jd，你想用hztxt.shx替换它，那么你可以去找AutoCAD字体文件夹(font)把里面的hztxt.shx 复制一份，重新命名为jd.shx,然后在把XX.shx放到font里面，在重新打开此图就可以了。

以后如果你打开的图包含jd这样你机子里没有的字体，就再也不会不停的要你找字体替换了。

2.如何删除顽固图层？方法1：将无用的图层关闭，全选，COPY 粘贴至一新文件中，那些无用的图层就不会贴过来。

如果曾经在这个不要的图层中定义过块,又在另一图层中插入了这个块,那么这个不要的图层是不能用这种方法删除的。

方法2：选择需要留下的图形，然后选择文件菜单->输出->块文件，这样的块文件就是选中部分的图形了，如果这些图形中没有指定的层，这些层也不会被保存在新的图块图形中。

方法3：打开一个CAD文件，把要删的层先关闭，在图面上只留下你需要的可见图形，点文件-另存为，确定文件名，在文件类型栏选*.DXF格式，在弹出的对话窗口中点工具-选项-DXF选项，再在选择对象处打钩，点确定，接着点保存，就可选择保存对象了，把可见或要用的图形选上就可以确定保存了，完成后退出这个刚保存的文件，再打开来看看，你会发现你不想要的图层不见了。

方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。

3.打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，而把旧图以图块形式插入即可。

4.在AUTOCAD中插入EXCEL表格的方法。

复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图元--确定--选择插入点-插入后炸开即可。

5.在Word文档中插入AutoCAD图形的发法。

CAD中常见错误及解决办法CAD（计算机辅助设计）是现代设计领域中广泛使用的一种软件工具，它提供了丰富的设计功能和便捷的操作界面。

然而，在使用CAD软件过程中，我们也会遇到一些常见的错误和问题。

本文将介绍几种常见的CAD错误，并提供相应的解决办法。

1. 无法打开CAD文件有时候，我们打开CAD软件时，可能会遇到无法打开文件的情况。

这可能是由于文件损坏或软件版本不兼容所致。

解决办法是尝试使用其他版本的CAD软件打开文件，或者使用CAD软件自带的文件修复工具尝试修复文件。

2. CAD绘图不准确在使用CAD进行绘图时，可能会出现绘图不准确的问题，例如线条不平滑、曲线不流畅等。

这可能是由于CAD软件设置问题或计算机性能不足所致。

可以尝试调整CAD软件的绘图设置，提高绘图精度和平滑度。

同时，确保计算机运行良好，如果计算机性能不足，可以升级硬件或优化软件。

3. 图层设置错误在CAD设计中，图层是非常重要的组成部分，可以按照图纸的不同部分进行分类和管理。

然而，有时候我们可能会设置错误的图层导致图纸混乱或无法显示。

解决办法是仔细检查和调整图层设置，确保每个图层正确设置，并按照需要进行显示或隐藏。

4. CAD软件崩溃或卡顿在使用CAD软件时，有时候可能会遇到软件崩溃或卡顿的情况。

这可能是由于计算机性能不足或软件版本过旧所致。

解决办法是优化计算机性能，关闭其他占用系统资源的程序，更新CAD软件到最新版本。

5. 轮廓绘制错误在CAD软件中，轮廓绘制是非常常见的操作，用于绘制建筑物或机械零件的外形。

然而，有时候我们可能会遇到轮廓绘制错误的情况，例如线条连接不上、曲线断裂等。

解决办法是仔细检查绘图过程中的参数设置，确保绘制正确的轮廓，并使用CAD软件提供的编辑工具进行修复。

总结：CAD软件在现代设计领域中发挥着重要的作用，但在使用过程中可能会出现一些常见的错误和问题。

本文介绍了几种常见的CAD错误，并提供了相应的解决办法。

制作CAD图纸时的常见错误及解决方法CAD（计算机辅助设计）是一种广泛应用于工程设计领域的软件工具，可以帮助工程师们进行图纸的绘制和设计。

然而，在使用CAD制作图纸的过程中，常常会遇到一些错误和问题。

本文将介绍制作CAD 图纸时常见的错误，并提供相应的解决方法，帮助读者更好地运用AE 软件。

1. 尺寸和比例不准确在CAD图纸中，正确的尺寸和比例非常重要，否则可能导致设计的不精确和施工上的问题。

常见的错误包括绘图时的误差、缩放比例的选择错误等。

解决方法是使用准确的测量工具，确保绘制时的精确度；同时，选择适当的比例尺进行图纸的缩放，确保设计与实际应用一致。

2. 图层管理混乱良好的图层管理是CAD图纸制作的关键，但很多人在使用CAD时常常忽视这一点。

图层混乱不仅使得图纸难以阅读，更容易造成错误和混淆。

解决方法是在绘制图纸前，设定好每个图层的功能和命名规范，确保每个图元都被正确地分配到相应的图层中，并及时整理和清理不需要的图层。

3. 构造绘制不规范在CAD图纸中，构造的规范性对于理解和使用图纸非常重要。

常见的错误包括错位的线段、缺失的细节等。

解决方法是仔细阅读图纸的要求和规范，并按照准确的方法和顺序进行绘制。

同时，可以使用CAD软件的辅助工具，如自动约束和对齐功能，提高绘制的准确性和效率。

4. 文字和注释不清晰图纸上的文字和注释是传递信息的关键部分，但很多人在制作CAD图纸时常常忽视了这一点。

文字和注释不清晰不仅会给施工和使用带来困难，还容易引发错误和误解。

解决方法是使用合适的字体和字号，确保文字清晰可读；同时，以清晰的方式注释图纸，标明关键信息和约束条件。

5. 图纸缺少重要细节CAD图纸制作时，往往出现关键细节缺失的问题。

这可能是由于绘图方法不准确，或者是对设计细节的忽视导致的。

解决方法是在绘图前，仔细阅读设计要求和细节，并进行准确和完整的绘制。

同时，在绘图过程中，可以使用CAD软件的放大和缩小功能，确保每个细节都被准确地绘制出来。

CAD绘图中的常见错误及修正方法CAD（Computer-Aided Design，计算机辅助设计）是一种常用的绘图工具，被广泛应用于建筑设计、制造工程、机械制图等领域。

然而，由于绘图的复杂性和技术要求，很容易出现一些常见的错误。

本文将介绍一些常见的CAD绘图错误，并提供相应的修正方法，帮助读者更好地应对这些问题。

1. 比例错误：在绘图中，比例是非常重要的。

很多时候，由于粗心或监测不足，绘图中的物体比例可能出错。

为了避免这种情况，可以使用CAD软件自带的比例测量工具来确保绘制的物体与实际尺寸保持一致。

2. 层次错误：在CAD绘图时，使用不正确的图层设置会导致混乱和困惑。

为了规范图层设置，可以提前规划好图层结构，并在绘图过程中始终坚持使用正确的图层。

如果发现层次错误，可以使用CAD软件提供的图层管理功能进行修改。

3. 尺寸错误：绘图中的尺寸是关键，它们直接影响到最终设计的准确性。

常见的尺寸错误包括遗漏尺寸、尺寸标注不规范等。

为了纠正尺寸错误，可以仔细检查每一个绘图元素，并保证所有尺寸都被正确标注。

4. 命令使用错误：CAD软件有许多命令和操作方式，如果不熟悉或误用，可能导致绘图错误。

为了避免这种情况，可以通过学习CAD软件的操作手册或在线教程来掌握常用的命令和技巧。

在使用命令时，务必仔细阅读提示和确认信息，避免使用错误命令或参数。

5. 图形重叠错误：在复杂的绘图中，可能会出现图形重叠或交叉的情况，这会使绘图变得混乱难懂。

修复这种错误的方法之一是使用CAD软件提供的图形编辑工具，如修剪、延伸等。

通过仔细选择和编辑图形，可以解决重叠问题。

6. 比例和单位不一致：CAD软件中绘图的比例和物理单位一致性非常重要。

如果不一致，可能导致尺寸混乱和计算错误。

为了纠正这种错误，可以在绘图前明确比例和单位，并确保在整个绘图过程中保持一致。

7. 不规范的图纸布局：绘图的布局和页面设置对于最终的设计效果至关重要。

如果布局不规范，可能会导致图纸混乱或难以阅读。

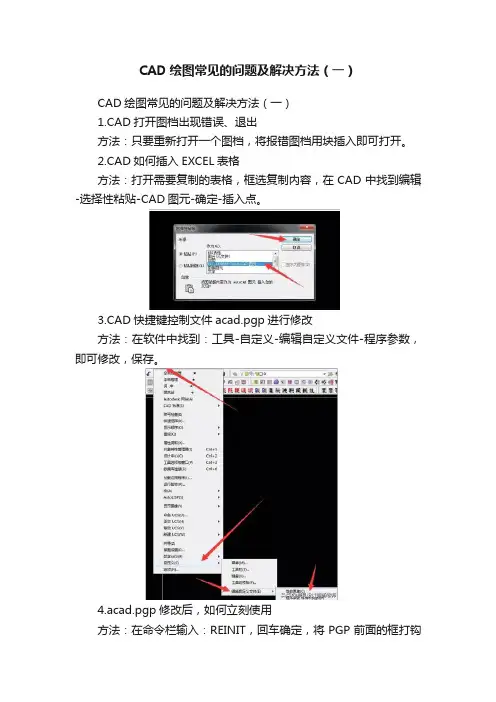

CAD绘图常见的问题及解决方法（一）CAD绘图常见的问题及解决方法（一）1.CAD打开图档出现错误、退出方法：只要重新打开一个图档，将报错图档用块插入即可打开。

2.CAD如何插入EXCEL表格方法：打开需要复制的表格，框选复制内容，在CAD中找到编辑-选择性粘贴-CAD图元-确定-插入点。

3.CAD快捷键控制文件acad.pgp进行修改方法：在软件中找到：工具-自定义-编辑自定义文件-程序参数，即可修改，保存。

4.acad.pgp修改后，如何立刻使用方法：在命令栏输入：REINIT，回车确定，将PGP前面的框打钩即可立刻使用acad.pgp文件。

5.如何将CAD自带备份文件进行恢复方法：①先显示图档后缀，打开我的电脑在工具--文件夹选择--查看--把隐藏已知文件的扩展名前面的勾去掉。

②显示所有文件，（打开我的电脑在工具--文件夹选择--查看--隐藏文件和文件夹--选择显示所有文件和文件夹）；（前两部分电脑可以省略）③找到备份文件（它的位置可以在工具--选择--文件--临时图形文件位置查到）将其重命名为‘DWG’格式。

6.CAD软件中工具栏消失怎么解决方法：点击菜单栏：工具--选择--配置--重置7.CAD图档如何设置安全密码：方法：点击菜单栏：工具--选择--打开和保存--安全选项，安全条中输入密码即可，取消密码在此处删除即可。

按下图步骤：8.CAD图档如何输入特殊符号方法：先用命令进入文字编辑器，在输入框中单击鼠标右键，找到符号进入。

其中最常见的有“角度”“直径”“度数”等9.框选时多选了怎么办方法：只需要按住SHIF键，然后再将多选的部分选择一次就会退选了。

10.CAD常用快捷键、组合键功能F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪式控制Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(f3) Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+1: 打开特性对话框Ctrl+2: 打开图象资源管理器Ctrl+6: 打开图象数据原子Ctrl+ 打开图象文件Ctrl+P: 打开打印对说框Ctrl+S: 保存文件Ctrl+U: 极轴模式控制(F10)Ctrl+v: 粘贴剪贴板上的内容Ctrl+W: 对象追踪式控制(F11) Ctrl+X: 剪切所选择的内容Ctrl+Y: 重做Ctrl+Z: 取消前一步的操作。

使用CAD做图时的几个常见问题及解决办法使用CAD（计算机辅助设计）软件在绘图时，常常会遇到一些问题。

在这篇文章中，我将讨论几个常见的问题，并为您提供解决办法，希望对您使用CAD软件的过程有所帮助。

第一个常见问题是图纸缩放不正确。

当我们将图纸从其他源导入到CAD中时，有时会发现图纸的比例尺不正确，导致绘图不准确。

解决这个问题的方法是使用CAD软件提供的缩放工具。

在工具栏中找到“缩放”选项，选择相关的缩放比例，然后应用到整个图纸或选定的部分。

确保在缩放图纸之前先进行备份，以防止意外的数据丢失。

第二个常见问题是图层管理。

在复杂的CAD项目中，有时会出现图层命名混乱或图层不正确的问题。

要解决这个问题，可以使用CAD软件提供的图层管理工具。

通过在图层管理器中创建和组织图层，可以更好地控制和浏览图纸中的对象。

确保为每个对象分配正确的图层，以便更好地进行编辑和管理。

第三个问题是绘图精度。

有时在绘制复杂的图形时，我们会发现CAD软件显示的结果与预期不符。

这可能是因为默认的绘图设置不够精确或者我们在绘图过程中的误操作。

解决这个问题的方法是在CAD软件中调整绘图设置。

可以在设置中查找相关的选项，如绘图单位、精度和显示设置，并根据需要进行更改。

此外，在绘图前，建议先规划好绘图的步骤，以确保得到准确的结果。

第四个常见问题是选择和编辑对象。

在CAD软件中，我们经常需要选择和编辑绘图对象。

然而，有时选择对象时遇到困难，或者编辑操作不起作用。

解决这个问题的方法是熟悉CAD软件的选择和编辑命令。

了解如何使用不同的选择工具、选择相对位置或者选择特定属性等，可以更方便地选择对象。

此外，确保在编辑对象之前先解锁或解开对象的限制，以便进行修改。

最后一个常见问题是软件崩溃或出现错误。

使用CAD软件时，有时会遇到软件崩溃或者出现错误的情况。

要解决这个问题，建议定期更新CAD软件到最新版本，并确保使用合法和稳定的软件。

此外，要遵循正确的绘图和编辑流程，避免在操作过程中产生错误或导致软件崩溃的情况。

CAD绘图中的常见问题与解决方案CAD（计算机辅助设计）是一种广泛应用于绘图和设计领域的软件。

无论是建筑、机械、电子还是其他领域的设计师，都逃不过使用CAD软件进行绘图的过程。

然而，在使用CAD软件时，可能会遇到一些常见问题，这些问题可能会影响绘图的质量和效率。

这篇文章将介绍几个常见的CAD绘图问题，并提供解决方案。

1. 目标对象不存在或无法选择在CAD绘图过程中，有时候会遇到目标对象无法选择或不存在的情况。

这可能是由于图层设置不正确或目标对象被隐藏所导致的。

解决这个问题的方法是检查图层设置是否正确，并确保目标对象没有被隐藏。

可以通过切换图层、使用命令查找或调整图层属性来解决这个问题。

2. 绘图速度缓慢当CAD绘图速度变慢时，可能会影响工作效率。

这个问题通常是由于文件中包含大量复杂的图形元素或过度负载的软件引起的。

为了解决这个问题，可以尝试以下几种方法：- 简化图形：删除不必要的细节和重叠的图形元素，以减少文件大小和复杂性。

- 增加计算机性能：升级计算机硬件，如处理器、内存等，以提高CAD软件的运行速度。

- 减少图层显示：暂时关闭一些不需要显示的图层，以减少图形负载。

3. 绘图精度问题在CAD绘图中，精度是非常重要的。

有时候会遇到绘制的线条或对象位置不准确的情况。

这可能是由于设置错误的绘图单位、绘图比例或基点位置所导致的。

解决这个问题的方法是确保正确设置绘图单位和比例，并检查基点位置是否正确。

如果需要更高的精度，可以将绘图单位和比例设置为更小的值。

4. 图形缺失或出现奇怪的图案有时候CAD绘图中会出现图形缺失或出现奇怪的图案。

这可能是由于显示问题或图形文件损坏导致的。

解决这个问题的方法是：- 更新或更改显示驱动程序：使用正确的显示驱动程序，并确保驱动程序为最新版本。

- 重新加载图形文件：如果图形文件损坏，尝试重新加载文件，或者使用备份文件。

5. 文件大小过大CAD绘图文件的大小可能会很大，这会导致文件传输和存储的问题。

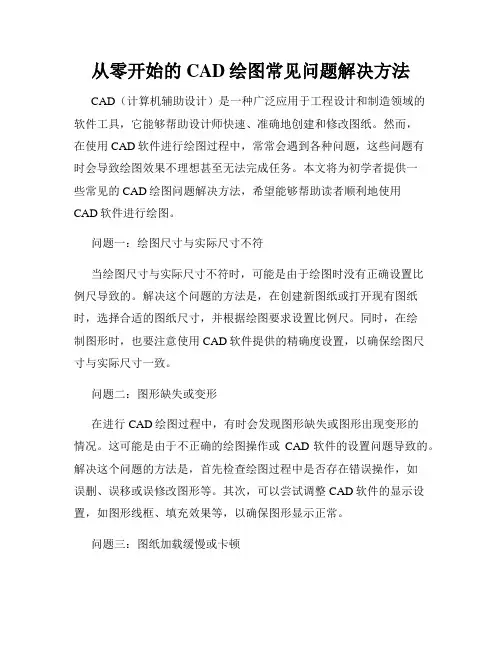

从零开始的CAD绘图常见问题解决方法CAD（计算机辅助设计）是一种广泛应用于工程设计和制造领域的软件工具，它能够帮助设计师快速、准确地创建和修改图纸。

然而，在使用CAD软件进行绘图过程中，常常会遇到各种问题，这些问题有时会导致绘图效果不理想甚至无法完成任务。

本文将为初学者提供一些常见的CAD绘图问题解决方法，希望能够帮助读者顺利地使用CAD软件进行绘图。

问题一：绘图尺寸与实际尺寸不符当绘图尺寸与实际尺寸不符时，可能是由于绘图时没有正确设置比例尺导致的。

解决这个问题的方法是，在创建新图纸或打开现有图纸时，选择合适的图纸尺寸，并根据绘图要求设置比例尺。

同时，在绘制图形时，也要注意使用CAD软件提供的精确度设置，以确保绘图尺寸与实际尺寸一致。

问题二：图形缺失或变形在进行CAD绘图过程中，有时会发现图形缺失或图形出现变形的情况。

这可能是由于不正确的绘图操作或CAD软件的设置问题导致的。

解决这个问题的方法是，首先检查绘图过程中是否存在错误操作，如误删、误移或误修改图形等。

其次，可以尝试调整CAD软件的显示设置，如图形线框、填充效果等，以确保图形显示正常。

问题三：图纸加载缓慢或卡顿当打开或加载大型CAD图纸时，可能会出现加载缓慢或卡顿的情况，这会影响绘图效率。

解决这个问题的方法是，可以尝试关闭CAD软件中不必要的图层或图块，以减少图纸的加载量。

同时，也可以优化计算机的硬件配置，如增加内存、升级显卡等，以提高CAD软件的运行速度。

问题四：绘图工具找不到或无法使用在CAD软件中，有各种绘图工具和功能供用户使用。

但是有时候，可能会发现绘图工具找不到或无法正常使用的情况。

解决这个问题的方法是，首先确保CAD软件已正确安装，并检查软件版本是否与电脑系统兼容。

其次，可以尝试重新加载绘图工具，或查看CAD软件的说明文档、帮助文档等，了解如何正确使用绘图工具和功能。

问题五：导出图纸格式错误在CAD软件中，可以将绘制好的图纸导出为不同的文件格式，如DWG、DXF、PDF等。

CAD制图中常见的问题及解决方案CAD（计算机辅助设计）是一种广泛应用于工程领域的设计软件，它可以用于制图、设计和建模。

然而，由于其复杂性和功能强大，CAD制图中常常会遇到一些问题。

在本文中，我将介绍一些常见的CAD制图问题并提供解决方案。

1. 图纸尺寸问题在CAD制图过程中，图纸尺寸设置不正确是一个常见的问题。

通常，图纸尺寸应根据项目要求和打印需求进行设置。

解决这个问题的方法是在CAD软件中打开“页面设置”或“纸张设置”选项，然后根据项目要求选择正确的尺寸。

2. 图层管理问题图层是CAD制图中非常重要的元素，它可以用于组织和管理不同的图形和对象。

然而，图层管理问题经常出现在制图过程中。

例如，图形可能绘制在错误的图层上，或者图层设置不正确。

要解决这个问题，可以检查和调整图层设置，并确保正确地绘制图形和对象。

3. 尺寸和标注问题正确的尺寸和标注是CAD制图中不可或缺的一部分。

然而，有时在绘制过程中，尺寸和标注可能不正确或不符合要求。

解决这个问题的方法是仔细检查尺寸和标注设置，并确保它们符合设计要求。

此外，可以使用CAD软件中的自动尺寸和标注工具，提高效率和准确性。

4. CAD文件崩溃和损坏有时，在CAD制图过程中，文件可能意外崩溃或损坏，导致数据丢失和制图中断。

为了避免这个问题，应定期备份CAD文件，并使用稳定的CAD软件版本。

如果文件损坏，还可以尝试使用CAD软件的修复工具来恢复数据。

5. CAD软件性能问题在处理复杂的CAD图形和模型时，CAD软件的性能可能受到影响，导致卡顿和响应延迟。

为了解决这个问题，可以尝试关闭其他不必要的程序和窗口，以释放计算机的资源。

此外，还可以优化CAD软件的设置和调整图形显示选项，以提高性能。

6. CAD制图错误在CAD制图中，错误可能会发生，例如绘制误差、位置偏移等。

为了解决这个问题，可以使用CAD软件中的编辑工具和功能来修改和修复错误。

此外，还应进行仔细的审查和检查，确保绘制的图形和对象正确无误。

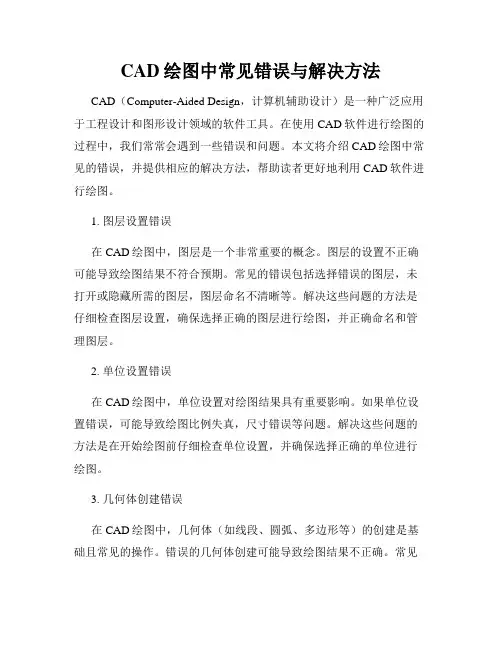

CAD绘图中常见错误与解决方法CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程设计和图形设计领域的软件工具。

在使用CAD软件进行绘图的过程中，我们常常会遇到一些错误和问题。

本文将介绍CAD绘图中常见的错误，并提供相应的解决方法，帮助读者更好地利用CAD软件进行绘图。

1. 图层设置错误在CAD绘图中，图层是一个非常重要的概念。

图层的设置不正确可能导致绘图结果不符合预期。

常见的错误包括选择错误的图层，未打开或隐藏所需的图层，图层命名不清晰等。

解决这些问题的方法是仔细检查图层设置，确保选择正确的图层进行绘图，并正确命名和管理图层。

2. 单位设置错误在CAD绘图中，单位设置对绘图结果具有重要影响。

如果单位设置错误，可能导致绘图比例失真，尺寸错误等问题。

解决这些问题的方法是在开始绘图前仔细检查单位设置，并确保选择正确的单位进行绘图。

3. 几何体创建错误在CAD绘图中，几何体（如线段、圆弧、多边形等）的创建是基础且常见的操作。

错误的几何体创建可能导致绘图结果不正确。

常见的错误包括点选择错误、命令输入错误等。

解决这些问题的方法是仔细检查点选择和命令输入，确保按照正确的顺序和方式创建几何体。

4. 边界闭合错误在CAD绘图中，边界闭合是很重要的，尤其在绘制填充区域时。

未正确闭合边界可能导致填充结果错误，或无法进行相应的编辑和操作。

解决这些问题的方法是仔细检查边界闭合，并使用CAD软件提供的闭合边界功能进行必要的修复。

5. 尺寸标注错误在CAD绘图中，尺寸标注是必不可少的工作之一。

错误的尺寸标注可能导致测量结果不准确，或标注位置不正确。

解决这些问题的方法是仔细检查尺寸标注，确保标注的位置和数值准确无误。

6. 图形显示错误在CAD绘图中，图形显示错误可能包括线条断裂、虚线显示错误、填充区域显示异常等。

这些问题可能影响绘图结果的可读性和准确性。

解决这些问题的方法是检查绘图的显示设置，并根据需要进行调整和修复。

CAD绘图中常见错误的解决方法CAD绘图是工程设计中常用的工具之一，然而在绘图过程中经常会遇到一些错误。

这些错误可能会导致绘图结果不准确或不符合要求，给工作带来麻烦。

在本文中，将介绍一些常见的CAD绘图错误并提供解决方法，以帮助读者更好地应对这些问题。

1. 尺寸错误：在绘图过程中，尺寸错误是最常见的问题之一。

这可能包括线段长度、角度或曲线半径的测量错误。

为解决这个问题，可以使用CAD软件中的测量工具来检查和修改错误的尺寸。

此外，还应该注意使用CAD软件提供的精确度设置，以确保绘图结果的准确性。

2. 图形不对齐：在CAD绘图中，图形不对齐可能会导致视觉上的不协调和不准确。

为了解决这个问题，可以使用CAD软件中的对齐工具，如对齐命令或约束工具，将图形对齐到参考点或轴线上。

此外，也可以使用CAD软件中的网格和捕捉选项来辅助对齐操作。

3. 曲线拟合错误：在CAD绘图中，曲线拟合错误可能导致绘图结果与实际需要相差较大。

为了解决这个问题，可以使用CAD软件中的曲线编辑工具来调整曲线的形状和位置。

此外，也可以使用CAD软件中的参数化曲线功能，如贝塞尔曲线或样条曲线，以更好地控制曲线的形状和曲率。

4. 图形重叠或重叠错误：在CAD绘图中，图形重叠或重叠错误可能会导致视觉上的混乱和不准确。

为了解决这个问题，可以使用CAD 软件中的裁剪工具来删除重叠的图形或调整图形的位置。

此外，也可以使用CAD软件中的图层管理功能，将图形分别放置在不同的图层上，以更好地控制图形的叠放关系。

5. 文字错误：在CAD绘图中，文字错误可能会导致信息传达不准确或混乱。

为了解决这个问题，可以使用CAD软件中的文字编辑工具来修改文字的内容或格式。

此外，也可以使用CAD软件中的字体管理功能，选择适合绘图需求的字体，并确保文字清晰可读。

综上所述，CAD绘图中常见的错误包括尺寸错误、图形不对齐、曲线拟合错误、图形重叠或重叠错误以及文字错误。

针对这些错误，可以通过使用CAD软件中的相关工具和功能来进行解决。

CAD绘图中的常见错误及解决方案CAD（计算机辅助设计）软件在各个领域的绘图中被广泛使用，它能够帮助设计师更高效地完成工作。

然而，在使用CAD软件进行绘图过程中，常常会遇到一些问题和错误。

本文将介绍在CAD绘图中常见的错误，并提供解决方案，以帮助读者更好地应对这些问题。

1. 不正确的图层设置在CAD绘图过程中，正确的图层设置至关重要。

通过将不同元素放置在不同的图层上，可以更好地控制和管理绘图内容。

然而，很多人在绘图时没有正确设置图层，导致绘图混乱不清。

解决这个问题的方法是在开始绘图前，定义好需要使用的图层及其颜色、线型等属性，并在绘图过程中严格按照定义的图层进行绘制。

2. 尺寸错误绘图中经常会涉及到各种尺寸的标注，而错误的尺寸标注会给后续的施工和制造带来麻烦。

常见的尺寸错误包括标注错误的尺寸、尺寸单位错误以及遗漏标注等。

为了避免尺寸错误，需仔细核对绘图中的各项尺寸标注，并使用正确的单位进行标注。

3. 几何体错误在CAD绘图中，几何体的准确性是至关重要的。

常见的几何体错误包括错误的线段长度、不正交的线段以及不闭合的多边形等。

这些错误会导致绘图的几何形状和比例不准确。

要解决这些问题，需仔细检查和编辑绘图中的每个几何元素，确保其精确性和正确性。

4. 图纸比例错误图纸比例错误是绘图过程中常见的问题之一。

在制定绘图计划时，需要明确选择图纸的比例，以便在绘图中能够准确地表达设计意图。

如果选择的比例错误，图纸可能会显得拥挤或空洞，影响绘图的质量和可读性。

因此，在绘图之前，应仔细考虑并选择适合的图纸比例。

5. 图形平衡问题在CAD绘图中，图形平衡是指图纸中的各个元素在布局上的平衡感。

不良的图形平衡可能导致图纸显得杂乱无章，缺乏美感和可读性。

要解决图形平衡问题，可以先使用辅助线进行布局规划，确保各个元素在图纸上分布均衡，并考虑元素之间的比例和间距，使整个图纸看起来更加协调和美观。

6. 未规范命名和管理文件在CAD绘图过程中，文件的命名和管理非常重要。

Cad作图常遇问题及解决办法第一篇：Cad作图常遇问题及解决办法Cad作图常遇问题及解决办法1.创建表格时为什么在特性工具栏内单元格的单元高度值改不了？答：因为单元边距值设置不合适。

在表格样式对话框中右下角有一个单元边距设置，分为水平和垂直两种。

【水平】：设置单元文字与左右单元边界之间的距离。

【垂直】：设置单元文字与上线单元边界之间的距离。

改变两者的值就可以对单位高度进行修改。

2.在填写标题栏时“更改文件号”太宽如何放进小单元格中？答：双击“更改文件号”单元，将其中的宽度比例因子（文字格式对话框右下角，符号为扁o）修改为“0.8”，这样单元就有足够的宽度来放置文字了。

3.在填写明细栏时，如何保证表中文字的位置是准确对齐的？答：在表的第一行第一个单元格中键入文字如：序号。

将其复制到第一行其他列中，并调整文字在单元格中的位置。

然后把已填好的文字向上阵列，最后修改各行文字即可。

4.在技术要求中如何书写调质处理中数字之间的“~”符号？答：首先书写完所有文字，然后在要插入“~”符号的地方单击鼠标左键，然后单击鼠标右键，在弹出的快捷菜单中选择【符号】/【其他】。

在【字符映射表】对话框的【字体】下拉列表中选择“Times New Roman”字体，然后选取需要的字符“~”，单击选择按钮，在单击复制按钮。

返回“多行文字编辑器”，在需要插入符号的地方单击鼠标右键，选择【粘贴】选项即可。

添加其他符号只是重复上述步骤而已。

5.为什么在标注角度时度，度数变成了问号，而且无法修改？答：这是因为文字样式设置出现了问题。

在文字样式对话框中，字体一栏中有shx格式的字体和大字体两种。

大字体是专为亚洲国家设计的文字字体，它不支持度数显示。

所以在标注度数时应该取消勾选大字体，直接在SHX一栏中选择“gbeitc.shx”或“gbenor.shx”字体，度数即可显示。

6.如何创建分数?答：如书写2/3,打开单行（多行）文字编辑器，输入文字2/3,选择文字“2/3”，然后单击文字格式对话框中的a/b按钮，单击确定按钮完成。

天正CAD绘图时常见问题及解决办法（2）1.两个或更多图形压在一起，缩小能看出来有的在上，有的在下；想调换顺序可选择对象，输入dr，输A（A为置于对象上，U为对象下，F为最上层，B为最下层），选择相对对象（可多选）。

2. 画线时线有厚度；输PL，点起点，输W，将起点和终点厚度值均调为0，空格确定。

3.描线时新线无法和旧线完全重合，re也不行；那看看是不是你在徒劳地想把曲线弄直呢？曲线无法和直线重合的吧？！4.天正索引符号中的索引图名和索引编号的字高比例怎么调，原来的字那么瘦小纤弱，还挤在一团！呵呵！试试这几招吧！A.选中看特性框，修改自高系数和圆圈大小直径及比例，我以前都把默认的0.6改成1的。

B.特性框里没有耶！怎么办呢？天正框里设置——天正选项——基本设定——圆圈文字——使用旧圆圈文字样式（或者调下面的文字字高系数，我喜欢0.9，你呢？）C.还不行？试试天正选项——高级选项——符号标注——圆圈文字样式、字高系数。

如果这些都不行，我也不知道了，呵呵！5.最近碰到一件怪事，用CAD打印pdf图后，福昕阅读器总是自动弹出打印的pdf图纸，在批量导图的时候甚不方便，偶然一次机会找到了它的尾巴，呵呵！ctrl+p弹出打印对话框，点开打印机名称“DWG TO PDF.pc3”后面的特性按钮，弹出“设备及文档设置”一栏中有个“自定义特性，点击下面“访问自定义对话框”的“自定义特性”，看到什么了没？最下面“完成后在PDF查看器中打开”，前面的方框里去掉勾，确定，确定，确定，再试试看？！6.如果文件缩小看有白点儿，放大看又没了，导致全部显示时图面不在窗口中间，而且框选白点儿选不中；可以试试：输入QSELECT（快速选择）--应用那里选（整个图形）、对象（所有图元，或者文字、多行文字分两次来做）、特性（颜色）、运算符（=）、值（白色）---确定，如果选择上了，就按住shift键框选或点选不需要删除的对象，然后删除。
