应用FFT对信号进行频谱分析

用FFT对信号做频谱分析

傅里叶变换（Fourier Transform）是一种将信号从时域转换到频域的数学方法，可用于信号的频谱分析。通过傅里叶变换，我们可以将时域上的信号转换为频域上的频谱，帮助我们理解信号的频率组成以及各个频率分量的强弱。

频谱分析是对信号进行频率分析的过程，是了解信号在频域上的特性和频率成分的一种方法。通过频谱分析，我们可以获得信号的频率分布情况，帮助我们了解信号的频率成分、频率峰值等信息。

在进行频谱分析时，常用的方法之一是采用快速傅里叶变换（FFT）。FFT是一种高效的算法，能够快速计算离散傅里叶变换（Discrete

Fourier Transform）。

下面将详细介绍FFT在频谱分析中的应用。

首先，我们需要将待分析的信号转换为数字信号，并对其进行采样，得到一个离散的信号序列。然后，使用FFT算法对这个离散信号序列进行傅里叶变换，得到信号的频谱。

在进行FFT之前，需要进行一些预处理工作。首先，需要将信号进行加窗处理，以减少泄露效应。加窗可以选择矩形窗、汉宁窗、汉明窗等，不同的窗函数对应不同的性能和应用场景。其次，需要对信号进行零填充，即在信号序列末尾添加零值，以增加频谱的分辨率。零填充可以提高频谱的平滑度，使得频域上的分辨率更高。

接下来，我们使用FFT算法对经过加窗和零填充的信号序列进行傅里叶变换。FFT算法将离散信号变换为离散频谱，得到信号的频率成分和强度。FFT结果通常呈现为频率和振幅的二维图像，横轴表示频率，纵轴表示振幅。

通过观察频谱图像，我们可以得到一些关于信号的重要信息。首先，我们可以观察到信号的频率成分，即信号在不同频率上的分布情况。在频谱图像中，高峰表示信号在该频率上强度较高，低峰表示信号在该频率上强度较低。其次，我们可以通过峰值的位置和强度来分析信号的主要频率和频率成分。频谱图像上的峰值位置对应着信号的主要频率，峰值的高度对应着信号在该频率上的强度。最后，我们还可以通过观察频谱图像的整体分布情况，来获取信号的频率范围和频率分布的特点。

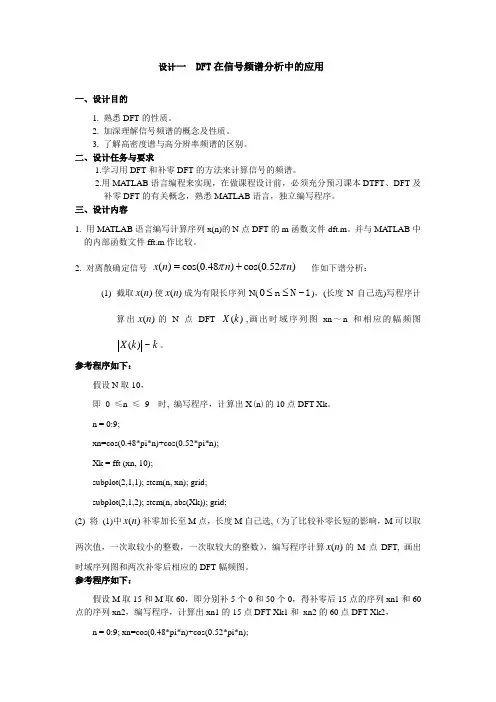

设计一 DFT在信号频谱分析中的应用

一、设计目的

1. 熟悉DFT的性质。

2. 加深理解信号频谱的概念及性质。

3. 了解高密度谱与高分辨率频谱的区别。

二、设计任务与要求

1.学习用DFT和补零DFT的方法来计算信号的频谱。

2.用MATLAB语言编程来实现，在做课程设计前，必须充分预习课本DTFT、DFT及补零DFT的有关概念，熟悉MATLAB语言，独立编写程序。

三、设计内容

1. 用MATLAB语言编写计算序列x(n)的N点DFT的m函数文件dft.m。并与MATLAB中的内部函数文件fft.m作比较。

2. 对离散确定信号 ()cos(0.48)cos(0.52)xnnn 作如下谱分析：

(1) 截取()xn使()xn成为有限长序列N(0nN-1)，(长度N自己选)写程序计算出()xn的N点DFT ()Xk,画出时域序列图xn～n和相应的幅频图()~Xkk。

参考程序如下：

假设N取10，

即 0 ≤n ≤ 9 时, 编写程序，计算出X(n)的10点DFT Xk。

n = 0:9;

xn=cos(0.48*pi*n)+cos(0.52*pi*n);

Xk = fft (xn, 10);

subplot(2,1,1); stem(n, xn); grid;

subplot(2,1,2); stem(n, abs(Xk)); grid;

(2) 将 (1)中()xn补零加长至M点，长度M自己选,（为了比较补零长短的影响，M可以取两次值，一次取较小的整数，一次取较大的整数），编写程序计算()xn的M点DFT, 画出时域序列图和两次补零后相应的DFT幅频图。

参考程序如下：

假设M取15和M取60，即分别补5个0和50个0，得补零后15点的序列xn1和60点的序列xn2，编写程序，计算出xn1的15点DFT Xk1和 xn2的60点DFT Xk2，

n = 0:9; xn=cos(0.48*pi*n)+cos(0.52*pi*n);

用FFT对信号作频谱分析

快速傅立叶变换（FFT）是一种在信号处理中常用于频谱分析的方法。它是傅立叶变换的一种快速算法，通过将信号从时间域转换到频域，可以提取信号的频率信息。

FFT算法的原理是将信号分解为不同频率的正弦波成分，并计算每个频率成分的幅度和相位。具体而言，FFT将信号划分为一系列时间窗口，每个窗口内的信号被认为是一个周期性信号，然后对每个窗口内的信号进行傅立叶变换。

使用FFT进行频谱分析可以得到信号的频率分布情况。频谱可以显示信号中各个频率成分的强度。通过分析频谱可以识别信号中的主要频率成分，判断信号中是否存在特定频率的干扰或噪声。常见的应用包括音频信号处理、图像处理、通信系统中的滤波和解调等。

使用FFT进行频谱分析的步骤如下：

1.首先，获取待分析的信号，并确保信号是离散的，即采样频率与信号中的最高频率成分满足奈奎斯特采样定理。

2.对信号进行预处理，包括去除直流分量和任何不需要的干扰信号。

3.对信号进行分段，分段后的每个窗口长度在FFT算法中通常为2的幂次方。常见的窗口函数包括矩形窗、汉明窗等。

4.对每个窗口内的信号应用FFT算法，将信号从时间域转换到频域，并计算每个频率成分的幅度和相位。

5.对所有窗口得到的频谱进行平均处理，以得到最终的频谱分布。

在使用FFT进行频谱分析时需要注意的问题有： 1.噪声的影响：FFT对噪声敏感，噪声会引入幅度偏差和频率漂移。可以通过加窗等方法来减小噪声的影响。

2.分辨率的选择：分辨率是指在频谱中能够分辨的最小频率间隔。分辨率与信号长度和采样频率有关，需要根据需求进行选择。

3.漏泄效应：当信号中的频率不是FFT长度的整数倍时，会出现漏泄效应。可以通过零填充等方法来减小漏泄效应。

4.能量泄露：FFT将信号限定在一个周期内进行计算，如果信号过长，则可能导致部分频率成分的能量泄露到其他频率上。

总之，FFT作为信号处理中常用的频谱分析方法，能够提取信号中的频率信息，广泛应用于多个领域。在实际应用中，需要根据具体需求选择适当的参数和方法，以获得准确的频谱分布结果。

Matlab fftshift 详解 - 信号处理基本功

一. 实信号情况

因为实信号以fs为采样速率的信号在 fs/2 处混叠，所以实信号fft的结果中前半部分对应[0, fs/2],后半部分对应[ -fs/2, 0]

1）实信号fft的结果前半部分对应[0, fs/2]是正频率的结果,后半部分对应[ -fs/2, 0]是负频率的结果。大于fs/2的部分的频谱实际上是实信号的负频率加fs的结果。故要得到正确的结果，只需将视在频率减去fs即可得到频谱对应的真实负频率

2）如果要让实信号fft的结果与[-fs/2, fs/2]对应，则要fft后fftshift一下即可，fftshift的操作是将fft结果以fs/2为中心左右互换

3）如果实信号fft的绘图频率f从[-fs/2, fs/2]，并且没有fftshift，则fft正频谱对应f在[0,

fs/2]的结果将混叠到(f - fs/2)的位置;

fft负频谱对应f在[-fs/2, 0]的结果混叠到 f + fs - fs/2 的位置，注意这里f为负值，也就是说此种情况下fft负频谱对应的视在频率减去fs/2即可得到频谱对应的真实负频率

二. 复信号情况

1）复信号没有负频率，以fs为采样速率的信号，fft的频谱结果是从[0, fs]的。

2）在 f > fs/2 时，对复信号的fft结果进行fftshift会产生频率混叠(将下面的示例2中的频率从f=15改为f=85可以验证f=85的谱线在fftshift后跑到 f = -15 = 85 - fs = 85 - 100的位置了)，所以复信号也一般要求 f <= fs/2

3）在对雷达的慢时间维(复信号)进行fft后，由于要用doppler = ((0:LFFT-1)/LFFT -

0.5)*PRF; 计算多普勒频率，所以对该慢时间信号fft后要fftshift下，以便和正确的频率单元相对应。注意多普勒频率fd < = PRF/2 时才测的准！
