华为OSPF配置命令详解
网络技术 2009-07-11 15:22:36 阅读946 评论0 字号：大中小 订阅
【命令】ospf network-type { broadcast | nbma | p2mp | p2p }
undo ospf network-type { broadcast | nbma | p2mp | p2p }
【视图】接口视图
【参数】broadcast：设置接口网络类型为广播类型。
nbma：设置接口网络类型为NBMA 类型。
p2mp：设置接口网络类型为点到多点。
p2p：设置接口网络类型为点到点。
【描述】ospf network-type 命令用来设置OSPF
接口网络类型，undo ospf
network-type
命令用来删除接口指定的网络类型。需要注意的是：当接口被配置为新的网络类型后，原接口网络类型将自动取消。
【举例】# 配置接口Serial0 为NBMA 类型。
[Quidway-Serial0] ospf network-type nbma
【命令】ospf peer ip-address [ eligible ]
undo ospf peer ip-address
【视图】接口视图
【参数】ip-address：NBMA、点到点和点到多点接口的相邻路由器的IP 地址。eligible：表明该邻居具有选举权。 【描述】ospf peer 命令用来设定对端路由器IP 地址。undo ospf
peer 命令用来取
消对端路由器IP 地址的设定。
缺省情况下，不设定任何对端路由器IP 地址。
对于NBMA 网络，如X.25
或帧中继等不支持广播方式的网络上，还需要进行一些特殊的配置。由于无法通过广播Hello
报文的形式发现相邻路由器，必须手工为该接口指定相邻路由器的IP
地址，以及该相邻路由器是否有选举权等，若未指定eligible
关键字时，就认为该相邻路由器没有选举权。

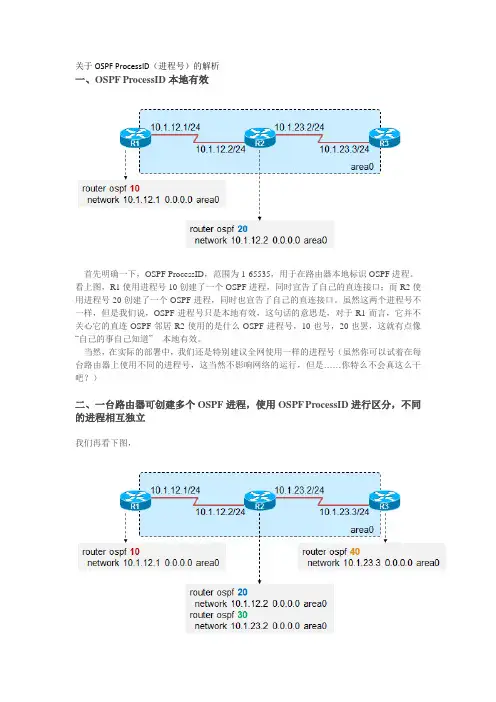

关于OSPF ProcessID（进程号）的解析
一、OSPF ProcessID本地有效
首先明确一下，OSPF ProcessID，范围为1-65535，用于在路由器本地标识OSPF进程。
看上图，R1使用进程号10创建了一个OSPF进程，同时宣告了自己的直连接口；而R2使用进程号20创建了一个OSPF进程，同时也宣告了自己的直连接口。虽然这两个进程号不一样，但是我们说，OSPF进程号只是本地有效，这句话的意思是，对于R1而言，它并不关心它的直连OSPF邻居-R2使用的是什么OSPF进程号，10也号，20也罢，这就有点像“自己的事自己知道” - 本地有效。
当然，在实际的部署中，我们还是特别建议全网使用一样的进程号（虽然你可以试着在每台路由器上使用不同的进程号，这当然不影响网络的运行，但是……你特么不会真这么干吧？）
二、一台路由器可创建多个OSPF进程，使用OSPF ProcessID进行区分，不同的进程相互独立
我们再看下图，
这个图很有意思，在R2上，常规的做法是，用一个进程号创建一个OSPF进程，同时将自己的两个直连接口宣告进这个OSPF进程，但是为了讲解OSPF进程ID的本地意义，我这里在R2上使用两个OSPF ProcessID创建了两个OSPF进程，并且分别宣告了R2的直连接口，换句话说，R2使用OSPF进程20与R1建立邻居关系，使用OSPF进程30与R3建立OSPF邻居关系。
如此一来，R2在本地就有了两个OSPF进程，使用ProcessID 20及30进行区分，这就是进程号的本地意义。
那么这两个进程，都会各自从其邻居R1和R2学习到OSPF路由，但是值得强调的是：
这两个OSPF进程相互独立，换而言之，R2通过OSPF进程20从R1学习到的OSPF路由（严格的说，应该是LSA），例如1.1.1.0/24，默认不会直接更新给R3（这是因为在R2，这两个OSPF进程互相独立互相隔离），当然，从R3更新过来的OSPF路由，R2虽然自己能学习到，但是，照样不会传递给R1，这就好像，这两个进程，虽然都在R2上，但是有那么点隔阂，世界上最遥远的距离，莫过于此啊。

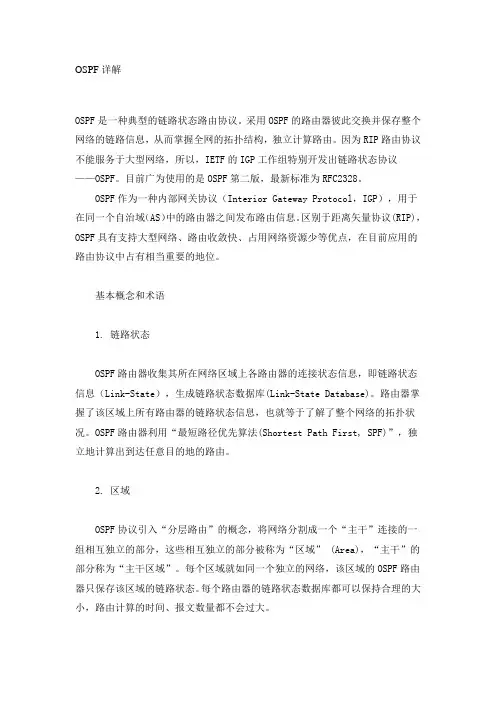

OSPF详解
OSPF是一种典型的链路状态路由协议。采用OSPF的路由器彼此交换并保存整个网络的链路信息，从而掌握全网的拓扑结构，独立计算路由。因为RIP路由协议不能服务于大型网络，所以，IETF的IGP工作组特别开发出链路状态协议——OSPF。目前广为使用的是OSPF第二版，最新标准为RFC2328。
OSPF作为一种内部网关协议（Interior Gateway Protocol，IGP），用于在同一个自治域（AS）中的路由器之间发布路由信息。区别于距离矢量协议(RIP)，OSPF具有支持大型网络、路由收敛快、占用网络资源少等优点，在目前应用的路由协议中占有相当重要的地位。
基本概念和术语
1. 链路状态
OSPF路由器收集其所在网络区域上各路由器的连接状态信息，即链路状态信息（Link-State），生成链路状态数据库(Link-State Database)。路由器掌握了该区域上所有路由器的链路状态信息，也就等于了解了整个网络的拓扑状况。OSPF路由器利用“最短路径优先算法(Shortest Path First, SPF)”，独立地计算出到达任意目的地的路由。
2. 区域
OSPF协议引入“分层路由”的概念，将网络分割成一个“主干”连接的一组相互独立的部分，这些相互独立的部分被称为“区域” (Area)，“主干”的部分称为“主干区域”。每个区域就如同一个独立的网络，该区域的OSPF路由器只保存该区域的链路状态。每个路由器的链路状态数据库都可以保持合理的大小，路由计算的时间、报文数量都不会过大。
3. OSPF网络类型
根据路由器所连接的物理网络不同，OSPF将网络划分为四种类型：广播多路访问型（Broadcast MultiAccess）、非广播多路访问型（None Broadcast
MultiAccess，NBMA）、点到点型（Point-to-Point）、点到多点型（Point-to-MultiPoint）。
华为ospf配置命令_【总结】：华为、H3C、锐捷三家交换机配
置命令详解【转】
⼀直以来，对于华为、H3C、锐捷交换机的命令配置，不断的有朋友留⾔，三家交换机的配置命令容易弄混，经常在实际项⽬配置中出错，因此，本期我们将来介绍这三家交换机的基础配置命令，⼤家可以分别来看下他们的命令有什么不同。
为了让⼤家更加清楚，每⾏代码都有解释。
⼀、华为交换机基础配置命令1、创建vlan：
//⽤户视图，也就是在Quidway模式下运⾏命令。system-view //进⼊配置视图 [Quidway] vlan 10 //创建vlan 10，并进⼊vlan10配置视图，如果vlan10存在就直接进⼊vlan10配置视图 [Quidway-vlan10] quit //回到配置视图 [Quidway] vlan 100 //创建vlan 100，并进⼊vlan100配置视图，如果vlan10存在就直接进⼊vlan100配置视图
[Quidway-vlan100] quit //回到配置视图
2、将端⼝加⼊到vlan中：
[Quidway] interface GigabitEthernet2/0/1 (10G光⼝) [Quidway- GigabitEthernet2/0/1] port link-type access //定义端⼝传输模式 [Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端⼝加⼊vlan100 [Quidway- GigabitEthernet2/0/1] quit //回到配置视图
[Quidway] interface GigabitEthernet1/0/0 //进⼊1号插槽上的第⼀个千兆⽹⼝配置视图中。0代表1号⼝ [Quidway- GigabitEthernet1/0/0] port link-type access //定义端⼝传输模式 [Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端⼝加⼊到vlan10中 [Quidway- GigabitEthernet2/0/1] quit 3、将多个端⼝加⼊到VLAN中
