OSPF协议详解

OSPF（Open Shortest Path First）是一种开放式的最短路径优先（SPF）路由协议，它用于在IP网络中确定最佳转发路径。在本文中，我们将详细介绍OSPF的工作原理、优点、协议特点以及配置方法。

1.工作原理：

OSPF使用了链路状态路由算法，这种算法将网络上的每个路由器都视为一个节点（或称为“LSDB数据库中的顶点”），并通过链路状态广播（LSA）协议来交换链路信息。每个路由器都会维护一个属于自己的图，这个图描述了整个网络的拓扑结构。

当一个链路状态发生变化时（如链路故障或新增链路），路由器会发送链路状态通告（LSA）消息给所有邻居路由器，以便更新其拓扑图。接收到这些消息的路由器将更新自己的拓扑图，并重新计算到达目标网络的最短路径。

2.优点：

（1）快速收敛：OSPF使用链路状态广播信息，并且每个路由器都维护了一个图，这使得当网络发生变化时，只需更新那些受影响的链路即可，从而加快了网络的收敛速度。

（2）支持多种网络类型：OSPF可以用于各种类型的网络，如以太网、FDDI（光纤分布式数据接口）、点对点链路和虚拟链路等。

（3）可划分区域：OSPF网络可以划分成不同的区域，每个区域都有独立的LSDB数据库和SPF计算。这种分层结构使得OSPF对大型网络的扩展更加容易。 （4）通过区域间的路由聚合减少链路状态交换的开销。

（5）支持VLSM（可变长度子网掩码）：OSPF支持VLSM，可以根据不同的子网掩码长度进行路由。

3.协议特点：

（1）基于链路状态：OSPF使用链路状态来计算最佳路径，而不是基于距离向量，这使得OSPF在选择最佳路径时更加准确。

（2）通过区域间的路由聚合减少链路状态交换的开销。

（3）支持分层结构：OSPF支持网络的分层结构，将大型网络划分为多个区域，每个区域都有独立的LSDB数据库和SPF计算。

（4）使用多种类型的LSA：OSPF定义了几种不同的LSA类型（如类型1、类型2、类型3），用于交换链路状态信息和计算最佳路径。

4.配置方法：

（1）配置区域：OSPF网络应该首先划分为不同的区域。可以使用“router ospf <进程ID>”命令配置OSPF进程，并使用“network <网络地址> <子网掩码> area <区域号>”命令将网络添加到相应的区域。

（2）配置邻居关系：使用“neighbor <邻居ID>”命令配置邻居关系，确保所有的邻居都正常运行。

（3）配置路由策略：根据网络需求配置适当的路由策略，例如使用“ip route <目标网络> <下一跳地址>”命令添加静态路由。

（4）监控和故障排除：使用“show ip ospf”命令监视OSPF进程和邻居状态，及时发现故障并进行排除。 （5）调整OSPF参数：根据实际需求调整OSPF参数，如更改Hello定时器、Dead定时器等参数。

以上是对OSPF协议的详细介绍，包括其工作原理、优点、协议特点以及配置方法。OSPF作为一种高效、灵活的路由协议，广泛应用于各种规模和类型的IP网络中，为网络通信提供了可靠的和最佳的路径选择方式。

合集下载

ospf协议

ospf协议

ospf协议

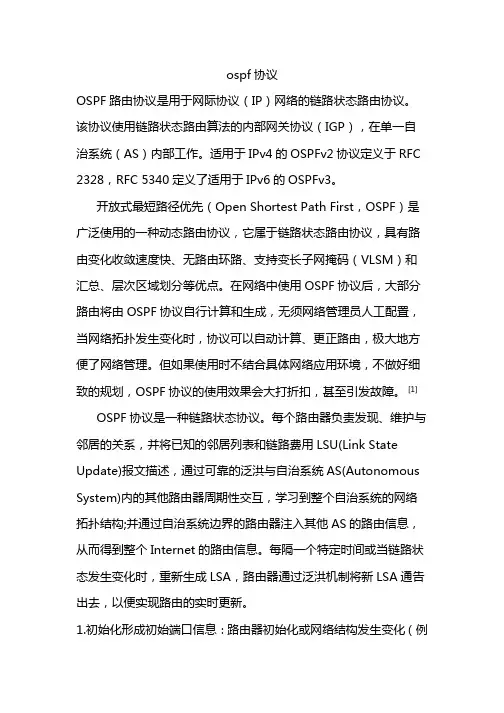

OSPF路由协议是用于网际协议（IP）网络的链路状态路由协议。该协议使用链路状态路由算法的内部网关协议（IGP），在单一自治系统（AS）内部工作。适用于IPv4的OSPFv2协议定义于RFC

2328，RFC 5340定义了适用于IPv6的OSPFv3。

开放式最短路径优先（Open Shortest Path First，OSPF）是广泛使用的一种动态路由协议，它属于链路状态路由协议，具有路由变化收敛速度快、无路由环路、支持变长子网掩码（VLSM）和汇总、层次区域划分等优点。在网络中使用OSPF协议后，大部分路由将由OSPF协议自行计算和生成，无须网络管理员人工配置，当网络拓扑发生变化时，协议可以自动计算、更正路由，极大地方便了网络管理。但如果使用时不结合具体网络应用环境，不做好细致的规划，OSPF协议的使用效果会大打折扣，甚至引发故障。 [1]

OSPF协议是一种链路状态协议。每个路由器负责发现、维护与邻居的关系，并将已知的邻居列表和链路费用LSU(Link State

Update)报文描述，通过可靠的泛洪与自治系统AS(Autonomous

System)内的其他路由器周期性交互，学习到整个自治系统的网络拓扑结构;并通过自治系统边界的路由器注入其他AS的路由信息，从而得到整个Internet的路由信息。每隔一个特定时间或当链路状态发生变化时，重新生成LSA，路由器通过泛洪机制将新LSA通告出去，以便实现路由的实时更新。

1.初始化形成初始端口信息：路由器初始化或网络结构发生变化（例如链路更改，路由器被添加或损坏）时，相关路由器将生成链路状态广播数据包LSA，其中包含所有已连接的链路 在路由器上，即所有端口的状态信息。

2.路由器通过泛洪机制交换链路状态信息：一方面，每个路由器将其LSA数据包传输到所有相邻的OSPF路由器； 另一方面，它从相邻的OSPF路由器接收LSA数据包，并据此更新自己的数据库。

OSPF进程号详解

OSPF进程号详解

关于OSPF ProcessID（进程号）的解析

一、OSPF ProcessID本地有效

首先明确一下，OSPF ProcessID，范围为1-65535，用于在路由器本地标识OSPF进程。

看上图，R1使用进程号10创建了一个OSPF进程，同时宣告了自己的直连接口；而R2使用进程号20创建了一个OSPF进程，同时也宣告了自己的直连接口。虽然这两个进程号不一样，但是我们说，OSPF进程号只是本地有效，这句话的意思是，对于R1而言，它并不关心它的直连OSPF邻居-R2使用的是什么OSPF进程号，10也号，20也罢，这就有点像“自己的事自己知道” - 本地有效。

当然，在实际的部署中，我们还是特别建议全网使用一样的进程号（虽然你可以试着在每台路由器上使用不同的进程号，这当然不影响网络的运行，但是……你特么不会真这么干吧？）

二、一台路由器可创建多个OSPF进程，使用OSPF ProcessID进行区分，不同的进程相互独立

我们再看下图，

这个图很有意思，在R2上，常规的做法是，用一个进程号创建一个OSPF进程，同时将自己的两个直连接口宣告进这个OSPF进程，但是为了讲解OSPF进程ID的本地意义，我这里在R2上使用两个OSPF ProcessID创建了两个OSPF进程，并且分别宣告了R2的直连接口，换句话说，R2使用OSPF进程20与R1建立邻居关系，使用OSPF进程30与R3建立OSPF邻居关系。

如此一来，R2在本地就有了两个OSPF进程，使用ProcessID 20及30进行区分，这就是进程号的本地意义。

那么这两个进程，都会各自从其邻居R1和R2学习到OSPF路由，但是值得强调的是：

这两个OSPF进程相互独立，换而言之，R2通过OSPF进程20从R1学习到的OSPF路由（严格的说，应该是LSA），例如1.1.1.0/24，默认不会直接更新给R3（这是因为在R2，这两个OSPF进程互相独立互相隔离），当然，从R3更新过来的OSPF路由，R2虽然自己能学习到，但是，照样不会传递给R1，这就好像，这两个进程，虽然都在R2上，但是有那么点隔阂，世界上最遥远的距离，莫过于此啊。

OSPF协议详解(最终版)

OSPF协议详解(最终版)

OSPF协议总结（完整版）

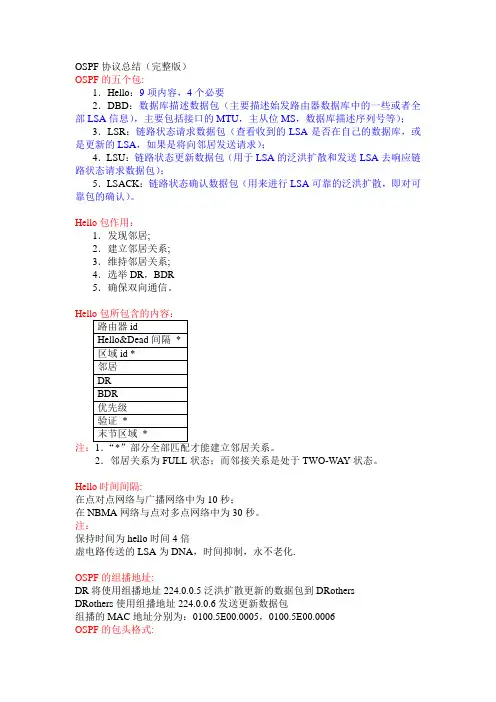

OSPF的五个包:
