大坝开挖防渗墙施工方案

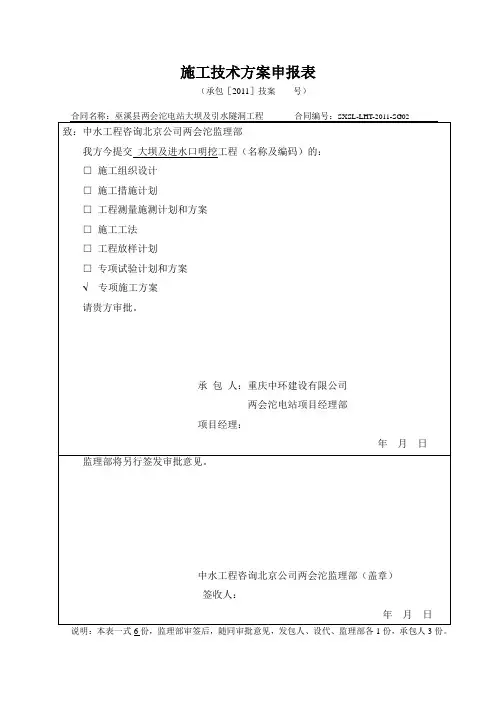

施工技术方案申报表

（承包［2011］技案 号）

合同名称：巫溪县两会沱电站大坝及引水隧洞工程

合同编号：SXSL-LHT-2011-SG02

致：中水工程咨询北京公司两会沱监理部

我方今提交 大坝及进水口明挖工程（名称及编码）的：

□ 施工组织设计

□ 施工措施计划

□ 工程测量施测计划和方案

□ 施工工法

□ 工程放样计划

□ 专项试验计划和方案

√ 专项施工方案

请贵方审批。

承 包 人：重庆中环建设有限公司

两会沱电站项目经理部

项目经理：

年 月 日

监理部将另行签发审批意见。

中水工程咨询北京公司两会沱监理部（盖章）

签收人：

年 月 日

说明：本表一式6份，监理部审签后，随同审批意见，发包人、设代、监理部各1份，承包人3份。

目 录

1.1 工程简介 .................................................................................................................................... 1

1.1.1 施工内容.......................................................................................................................... 1

1.1.2 主要工程量 ...................................................................................................................... 1

. ..

.

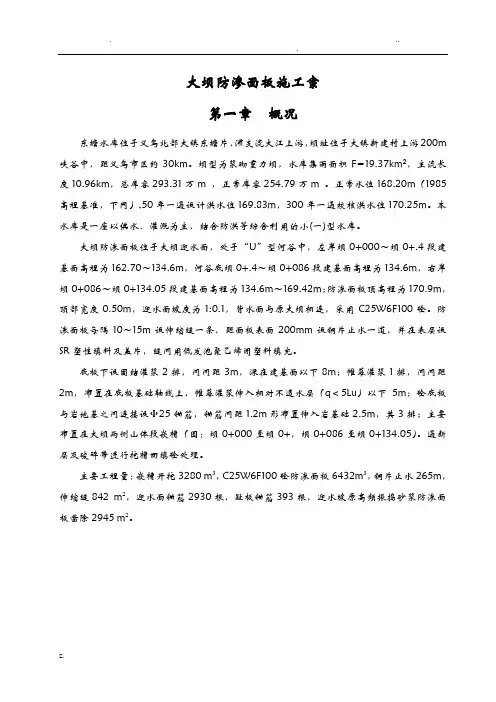

z. 大坝防渗面板施工案

第一章 概况

东塘水库位于义乌北部大镇东塘片，浦支流大江上游，坝址位于大镇新建村上游200m峡谷中，距义乌市区约30km。坝型为浆砌重力坝，水库集雨面积F=19.37km²，主流长度10.96km，总库容293.31万m³，正常库容254.79万m³。正常水位168.20m（1985高程基准，下同）,50年一遇设计洪水位169.83m，300年一遇校核洪水位170.25m。本水库是一座以供水、灌溉为主，结合防洪等综合利用的小(一)型水库。

大坝防渗面板位于大坝迎水面，处于“U”型河谷中，左岸坝0+000～坝0+.4段建基面高程为162.70～134.6m，河谷底坝0+.4～坝0+086段建基面高程为134.6m，右岸坝0+086～坝0+134.05段建基面高程为134.6m～169.42m；防渗面板顶高程为170.9m，顶部宽度0.50m，迎水面坡度为1:0.1，背水面与原大坝相连，采用C25W6F100砼。防渗面板每隔10～15m设伸缩缝一条，距面板表面200mm设铜片止水一道，并在表层设SR塑性填料及盖片，缝间用低发泡聚乙烯闭塑料填充。

底板下设固结灌浆2排，间间距3m，深在建基面以下8m；帷幕灌浆1排，间间距2m，布置在底板基础轴线上，帷幕灌浆伸入相对不透水层（q＜5Lu）以下5m；砼底板与岩地基之间连接设Ф25锚筋，锚筋间距1.2m形布置伸入岩基础2.5m，共3排；主要布置在大坝两侧山体段嵌槽（围：坝0+000至坝0+，坝0+086至坝0+134.05）。遇断层及破碎带进行挖槽回填砼处理。

主要工程量：嵌槽开挖3280 m3，C25W6F100砼防渗面板6432m3，铜片止水265m，伸缩缝842 m2，迎水面锚筋2930根，趾板锚筋393根，迎水坡原高频振捣砂浆防渗面板凿除2945 m2。

黑河宝瓶河大坝枢纽工程

合同编号：BPH-T-SN01

大坝基坑开挖及填筑工程

施工方案

批准：

审核：

校核：

编写：

中国水利水电第三工程局黑河宝瓶项目部

2010年5月12日 大坝基坑开挖及填筑工程工程 施工方案

中国水利水电第三工程局黑河宝瓶项目部 第 1 页 1 工程概况

宝瓶河水电站混凝土面板堆石坝顶高程2528.60m，最大坝高93.60m，坝顶宽8.0m，坝顶长148m，大坝基坑开挖总长约270m，平均宽度50m，河床含漂石砂卵砾石层厚13.6m。坝体上游坝坡1:1.45，在高程2527.00m接防浪墙，防浪墙断面为“L”型重力式挡墙型式，墙顶高程为2529.80m，高出坝顶1.2m，上游河床段趾板采用砼高趾墙结构形式，高趾墙为重力式，最大高度为11.4m，在其底部进行帷幕灌浆，同左右岸趾板防渗帷幕连接，形成封闭的垂直防渗体系，坝体下游坝坡在高程2497.00m和高程2467.00m处各设置一级2.5m宽的马道，高程2497.00m以上的坝坡为1:1.5，以下的坝坡为1:1.4。后坝坡采用干砌块石护坡（3D）。

坝体上游侧设水平宽度分别为2.0m和4.0m的垫层料（2A）和过渡料（3A）。其后为堆石区（3B）。坝前砼面板采用C30砼，面板底部最大厚度为56cm，顶部最大厚度为30cm；在面板上游侧2480.0m高程以下设置上游铺盖。坝体底部最大宽度为253.24m。坝体填筑工程总量117.28万m3(其中上游铺盖6.6万m3，后坝坡护坡干砌石8260 m3)。主要工程量见表1

坝基防渗施工

施工前必须进行现场试验确定其实用性及施工参数，施工时严格按照相关规范、标准执行。

2.1生产性试验

施工前根据设计提供的相关技术要求（渗透系数小于10-6cm/s）进行了室内配合比试验。结合室内试验结果进行了水泥土搅拌桩现场工艺性试桩试验，并对工艺试桩的成桩效果进行了相关质量检查。通过生产性试验最终确定灰浆泵压力、送浆速度、喷浆量、提升和下沉速度、转速等相关参数，为施工现场提供技术支持。

2.2施工准备

（1）根据提供的水准基点，沿轴线按每隔50m设置控制基点，用于布设施工轴线及施工导线，施工导线布置好后，采用0.6-1.0mφ14钢钎按每15m固定一个桩位，将钢钎打入土中，做好标记，注意保护。

（2）沿布置好的施工导线开挖符合要求尺寸的导向槽，以便于搅拌机定位，同时可存储返浆，保持施工场地清洁。

（3）深层搅拌桩机行走宽度4.5-5.0m左右，为确保机身行走时的垂直度，安装机械设备前要将工作区内场地进行平整夯实。保证设备顺利安全移位。保证成墙垂直度。

2.3制备水泥浆

（1）水泥采用42.5普通硅酸盐水泥，进场前必须按批次进行质量检验，合格品入库，不合格品予以报废，清理出场。按设计要求和工艺试桩要求水灰比配制水泥浆。若需加入减水剂，施工中加入的高效减水剂严格按预定的配比（0.3%）拌制，指派专人配制并专人送浆。

（2）制浆用水要严格按照水工混凝土的用水要求配备。

（3）浆液密度严格按照设计水灰比进行配置。制浆现场应准备台秤，用于称量制浆材料，以控制浆液密度。并对每次配置的浆液密度测定比重，同时做好每次配浆量及浆液比重的记录。

（4）水泥浆液要随用随配，并且要在浆液送至二级搅拌站后，仍要不间断搅拌，确保浆液不产生离析。为保证灌浆质量，每次配制的浆液必须在2小时以内用完，超过2小时，要添加缓凝剂，但最长不得超过4小时。超过4小时坚决作废将处理。

（5）施工过程中当下层搅拌机中储灰量不足时，及时在上层搅拌机中配制，否则会造成因浆液不足而断桩。还要防止浆液在贮浆桶内沉淀离析，施工中浆液在灰浆搅拌机中应不断搅拌。同时有专人检查下层搅拌机中的水泥浆比重以及浆泵压力、转数等参数，并做好记录。水泥浆最好采用一桩一配，可以更好的控制成桩质量。
