电气制图与识图必备的十大基础知识
在进行电气工程项目施工中，建筑企业人员如何进行电气制图和电气识图，有哪些基础性知识呢？以下是整理的相关资料内容：
电气制图与识图必备的十大基础知识
一、电气图的定义
用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图的分类
1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表。
CAD电气施工图详解
电气施工图所涉及的内容往往根据建筑物不同的功能而有所不同，主要有建筑供配电、动力与照明、防雷与接地、建筑弱电等方面，用以表达不同的电气设计内容。
一、电气施工图的特点
（1） 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的。
（2） 电气线路都必须构成闭合回路。
（3） 线路中的各种设备、元件都是通过导线连接成为一个整体的。
（4）在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系。
（5） 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。
二、电气施工图的组成
（1） 图纸目录与设计说明
包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。
（2） 主要材料设备表
包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。
（3） 系统图
是平面图的一个补充，它与平面图相辅相成，是指导施工的重要部分。
如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。
照明系统图
消防系统图
动力系统图
系统图主要是由电源电压、总开关、分路开关、导线规格、穿管规格、敷设方式、回路编号、回路容量组成。
系统图的组成
（4） 平面布置图
是系统图的的一个补充，它与系统图一一对应 ，是指导施工的重要部分。
平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。
可编辑修改精选全文完整版
《电气CAD》课程标准
一、课程说明
课程名称 电气CAD 标准简称 电气CAD
适用专业 物联网应用技术 修读学期 第二 制订时间 2022年8月
课程代码 1342010 课程学时 64+22 制订时间 4+1
课程类型 B类 课程性质 必修课 课程类别 专业基础课程
先修课程 电工基础
后续课程 物联网工程基础施工、物联网工程应用
对应职业资格证或内容 无线电调试工
合作开发企业 无
执笔人 合作者 无 审核人
制（修）定日期 2022年8月
二、课程定位
电气CAD课程是物联网技术专业的一门重要的职业基本技能课，是一门实践性很强的课程。基于职业能力分析，以计算机为载体，通过完成电气一次和二次图的分析和绘制，将电气CAD的基本理论与实践技能有机地融合，培养学生电气CAD绘图的能力。培养学生分析问题和解决问题的能力。本课程对学生职业能力培养和职业素质养成起主要支撑作用。
三、设计思路
本课程通过选择难易程度不同的电气控制图样，采用“项目驱动”教学方法，构建模块化、组合型、进阶式能力训练体系。将综合能力分解成若干项小的基本能力，选择能涵盖基本能力要素的训练项目实施基本能力训练。通过模块项目训练，建立一般建筑电气线路图设计的整体概念，从而掌握设计方法和基本AutoCAD绘图指令，提高计算机辅助设计的应用能力。 四、课程培养目标
以培养高等技术应用型专门人才为根本任务，以适应社会需要为目标，以服务为宗旨，以就业为导向，以培养技术应用能力为主线设计学生的知识、能力、素质结构和培养方案。
学生应具有基础理论知识适度、技术应用能力强、知识面较宽、素质高等特点。
1、专业能力
1）了解AutoCAD软件的基础知识；
2）掌握二维图形的绘制、编辑及尺寸标注以及图块的建立与使用；
3）掌握电力电气工程图识图和绘制；
4）掌握电气控制工程图识图和绘制；
5）掌握电气接线图的识图与绘制；

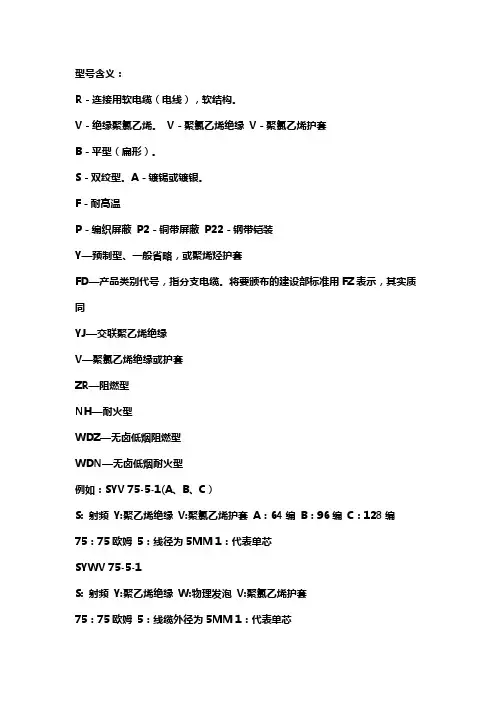

型号含义：
R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套
B－平型（扁形）。
S－双绞型。A－镀锡或镀银。
F－耐高温
P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质同
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套
ZR—阻燃型
NH—耐火型
WDZ—无卤低烟阻燃型
WDN—无卤低烟耐火型
例如：SYV 75-5-1(A、B、C）
S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编
75：75欧姆 5：线径为5MM 1：代表单芯
SYWV 75-5-1
S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套
75：75欧姆 5：线缆外径为5MM 1：代表单芯
例如：RVVP2*32/0.2 RVV2*1.0 BVR
R: 软线 VV:双层护套线 P屏蔽
2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM
ZR-RVS2*24/0.12
ZR: 阻燃 R: 软线 S:双绞线
2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM
型号、名称
RV 铜芯氯乙烯绝缘连接电缆（电线）
AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）
RVB 铜芯聚氯乙烯平型连接电线
RVS 铜芯聚氯乙烯绞型连接电线
RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆
ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆
RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆
AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线
