电气CAD 电气图基本知识

在现代电气工程领域，电气图是设计、安装、调试和维护电气系统的重要工具。电气 CAD（计算机辅助设计）则为绘制电气图提供了高效、精确的手段。要想熟练运用电气 CAD 绘制出准确、清晰的电气图，了解电气图的基本知识是关键。

一、电气图的定义与作用

电气图是用图形符号、带注释的围框或简化外形表示电气系统或设备中各组成部分之间相互关系及其连接关系的一种图。它的作用主要体现在以下几个方面：

1、 设计规划：在电气系统的设计阶段，电气图用于展示电路的原理、布局和连接方式，帮助设计师构思和优化方案。

2、 安装调试：安装人员根据电气图进行设备的安装和接线，调试人员依据图进行系统的测试和调整。

3、 维护维修：当电气系统出现故障时，维修人员通过查看电气图，能够快速定位问题所在，并采取相应的维修措施。

4、 技术交流：电气图是电气工程师之间进行技术交流和沟通的有效媒介，能够准确传达设计意图和技术要求。

二、电气图的分类 电气图的种类繁多，根据不同的用途和表现形式，可以分为以下几类：

1、 电路图

电路图又称为原理图，它主要表示电路的工作原理和各元件之间的连接关系。电路图不考虑实际的元器件布局和物理尺寸，重点在于展示电流的路径和信号的流向。

2、 接线图

接线图用于表示电气设备或装置中各个接线端子之间的实际连接关系。它通常与电路图配合使用，以指导设备的接线和安装。

3、 布置图

布置图包括电气设备布置图和布线图。电气设备布置图展示了电气设备在空间中的位置和布局；布线图则表示电气设备之间的导线走向和敷设方式。

4、 系统图

系统图用于描述整个电气系统的概况，包括电源、输电线路、配电装置、用电设备等之间的关系，能够从整体上反映系统的组成和结构。

5、 逻辑图

逻辑图主要用于表示数字电路的逻辑功能和逻辑关系，采用特定的逻辑符号来表示电路的输入、输出和逻辑运算。

三、电气图的图形符号 图形符号是电气图的基本组成元素，它是用来表示各种电气设备、装置、元件和线路的简单图形。图形符号具有通用性和标准化的特点，不同国家和地区可能会有细微的差异，但总体上遵循国际电工委员会（IEC）制定的标准。

常见的电气图形符号包括：

1、 电源符号：如直流电源（一长一短的平行线）、交流电源（正弦波）等。

2、 电阻符号：一般用矩形表示。

3、 电容符号：两条平行的线段。

4、 电感符号：用线圈表示。

5、 开关符号：有常开、常闭等不同形式。

6、 灯泡符号：一个圆圈里面画一个叉。

在使用图形符号时，要注意其形状、尺寸和比例应符合标准规范，并且符号的含义要清晰明确，避免产生歧义。

四、电气图的标注与注释

为了使电气图能够准确传达信息，除了图形符号外，还需要进行标注和注释。标注包括元件的型号、规格、参数等，注释则用于对图形符号和电路的功能、工作条件等进行说明。 标注和注释的内容应简洁明了、准确无误。例如，电阻的标注可能包括阻值、功率；电容的标注可能包括电容值、耐压值等。注释可以采用文字、数字、符号等形式，放置在图形符号的附近或相关线路上。

五、电气图的绘制原则

1、 布局合理

电气图的布局应清晰、美观，便于阅读和理解。元件应按照功能和逻辑关系进行排列，线路应尽量避免交叉和迂回。

2、 比例适当

根据图纸的大小和复杂程度，选择合适的比例绘制图形符号和线路。比例过大可能导致图纸幅面过大，比例过小则可能使图形难以辨认。

3、 线条清晰

绘制的线条应粗细均匀、清晰流畅，不同类型的线路（如主电路、控制电路等）可以采用不同的线条宽度加以区分。

4、 标准规范

严格遵循电气图的国家标准和行业规范，使用正确的图形符号、标注和注释方法。

六、电气 CAD 软件在绘制电气图中的应用

随着计算机技术的发展，电气 CAD 软件已经成为绘制电气图的主要工具。常见的电气 CAD 软件有 AutoCAD Electrical、EPLAN、Protel

等。 使用电气 CAD 软件绘制电气图具有以下优点：

1、 提高效率

软件提供了丰富的图形符号库和绘图工具，能够快速绘制和编辑电气图，大大提高了绘图效率。

2、 准确性高

软件可以自动检查线路的连接是否正确，避免了人工绘图可能出现的错误。

3、 便于修改

当设计方案需要修改时，只需要在软件中对相关部分进行修改，其他相关部分会自动更新，节省了大量的时间和精力。

4、 文档管理

电气 CAD 软件可以对绘制的电气图进行有效的文档管理，方便保存、查询和打印。

在使用电气 CAD 软件时，要熟悉软件的操作界面和功能，掌握绘图的基本流程和技巧。同时，要结合电气图的基本知识，绘制出符合要求的高质量电气图。

总之，了解电气图的基本知识是掌握电气 CAD 绘图的基础。只有深入理解电气图的定义、分类、图形符号、标注注释、绘制原则等内容，才能在电气 CAD 软件的辅助下，绘制出准确、清晰、规范的电气图，为电气系统的设计、安装、调试和维护提供有力的支持。无论是电气工程师还是相关技术人员，都应该不断学习和积累电气图的知识和经验，提高自己的专业水平。

合集下载

电气CAD电气图基本基础知识

电气CAD电气图基本基础知识

0 / 24 第十三章 电气图基础知识

内容提要：本章是电气制图的基础知识，重点讲述电气工程CAD制图规范、电气图形符号及画法使用命令、电气技术中的文字符号和项目代号等内容。

通过本章学习,应达到如下基本要求。

①掌握电气工程CAD制图规范。

②掌握电气图形符号及画法使用命令，能在实际绘图中应用自如。

③掌握电气技术中的文字符号和项目代号。

13.1电气工程CAD制图规范

电气工程设计部门设计、绘制图样，施工单位按图样组织工程施工，所以图样必须有设计和施工等部门共同遵守的一定的格式和一些基本规定，本节扼要介绍国家标准GB/T18135—2000《电气工程CAD制图规则》中常用的有关规定。

13.1.1图纸的幅面和格式

1．图纸的幅面

绘制图样时，图纸幅面尺寸应优先采用表13-1中规定的的基本幅面。

表13-1 图纸的基本幅面及图框尺寸 代号 B×L a c e mm

幅面

代号 A0 A1 A2 A3 A4

B×L 841×1189 594×841 420×594 297×420 210×297

a 25

c 10 5

e 20 10

其中：a、c、e为留边宽度。 图纸幅面代号由“A”和相应的幅面号组成，即A0～A4。基本幅面共有五种，其尺寸关系如图1-1所示。

幅面代号的几何含义，实际上就是对0号幅面的对开次数。如A1中的“1”，表示将全张纸（A0幅面）长边对折裁切一次所得的幅面；A4中的“4”，表示将全张纸长边对折裁切四次所得的幅面，如图13-1所示。

必要时，允许沿基本幅面的短边成整数倍加长幅面，但加长量必须符合国家标准（GB/T14689—93）中的规定。

图13-1 基本幅面的尺寸关系 1 / 24 图框线必须用粗实线绘制。图框格式分为留有装订边和不留装订边两种，如图13-2和图13-3所示。两种格式图框的周边尺寸a、c、e见表13-1。但应注意，同一产品的图样只能采用一种格式。

23个经典电气工程CAD图纸

23个经典电气工程CAD图纸

23个经典的电气工程CAD图纸

全画出来你就学会啦!

RTSUVWP+DBY1COMTATC+10VVR1GNDFWDJOGCOMUFM~KMQRB+24V0VKDRPKFKJNLKFSB1SB2KMKFKMKMSTSFKFKJSB3KFKDVD1YBRVVD2

1．要求：注意图中尺寸自行决定，注意美观，做完后，将图形以适当比例大小调整至A3标准图框，出图成pdf档上交。（难度系数1.2） KSTSBKMHRKMSLGWDWSLSL

2．要求：注意图中尺寸自行决定，注意美观，做完后，将图形以适当比例大小调整至A3标准图框，出图成pdf档上交。（难度系数1.05） M-L+L-QS1FUKM1KM2RstJMVDKM1KA1KA2SB1KTKM1RKMSB2KM1KM2KM1KTKA2KA1KM1FUQS2

3．要求：注意图中尺寸自行决定，注意美观，做完后，将图形以适当比例大小调整至A3标准图框，出图成pdf档上交。（难度系数1.1） L1、L2、L3FU1、FU2、FU3123XKMKMFRMU、V、WBX-3*628,2920R45,74101,5156,84150°4020134,63R10239,6273,5

4. 要求：注意图中的关键尺寸和角度，其余自行决定，注意文字美观，做完后将关键尺寸标出，出图成pdf档上交。（难度系数1.2） 2 RVVP4x0.5为屏蔽双绞线。注：1 每8个门口主机接入一台分频板TD9A。KVDJX引至楼内引至楼内JXKVDJXKVDKVDJX引至楼内引至楼内JXKVDJXKVDKVD电源箱引至楼内JX引至楼内JX电源箱可视对讲主机KVDJX电源箱KVDRVVP4x0.5/G32引至楼内JXKVD8#分频板TD9A引至楼内控制中心管理员总机次入口管理员总机主入口管理员总机引至楼内引至室内JXKVD2#分频板TD9ARVVP4x0.5/G321#分频板TD9A引至楼内引至楼内JX电源箱KVDRVVP4x0.5/G32引至楼内GZGZGZ电源箱电源箱电源箱电源箱电源箱电源箱电源箱电源箱

建筑电气工程图基本知识

建筑电气工程图基本知识

1 设计人员培训资料之三：

建筑电气工程图的基本知识

建筑电气工程图是阐述建筑电气系统的工作原理，描述建筑产品的构成和功能，用来指导各种电气设备、电气线路的安装、运行、维护和管理的图纸。它是沟通电气设计人员、安装人员、操作人员的工程语言，是进行技术交流不可缺少的重要手段。要看懂建筑电气工程图，必须掌握有关电气图的基本知识，了解各种电气图形符号，了解电气图的构造、种类、特点以及在建筑工程中的作用，还要了解电气图的基本规定和常用术语，以及看图的基本步骤和方法。

1.1 关于电气图的概念

电气图是用各种电气符号、代注释的围框、简化的外形来表示的系统、设备、装置、元件等之间的相互关系的一种简图。识读电气图时，应了解电气图在不同的使用场合和表达不同的对象时，所采用的表达方式。GB 6988《电气制图》系列标准规定，电气图的表达形式分为四种。

1. 图

图是用图示法的各种表达形式的统称，即用图的形式来表示信息的一种技术文件，包括用图形符号绘制的图（如各种简图）以及用其他图示法绘制的图（如各种表图）等。

2. 简图

简图是用图形符号、代注释的图框或简化外形表示系统或设备中各组成部分之间相互关系及其连接关系的一种图。在不致引起混淆时，简图可简称为图。简图是电气图的主要表达形式。电气图中的大多数图种，如系统图、电路图、逻辑图和接线图等都属于简图。

3. 表图

表图是表示两个或两个以上变量之间关系的一种图。在不致引起混淆时，表图也可简称为图。表图所表示的内容和方法都不同于简图。经常碰到的各种曲线图、时序图等都属于表图，之所以用“表图”，而不用通用的“图表”，是因为这种表达形式主要是图而不是表。国家标准把表图作为电气图的表达形式之一，也是为了与国际标准取得一致。

4. 表格 2 表格是数据按纵横排列的一种表达形式，用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或用以提供工作参数等。表格可简称为表，如设备元件表、接线表等。表格可以作为图的补充，也可以用来代替某些图。

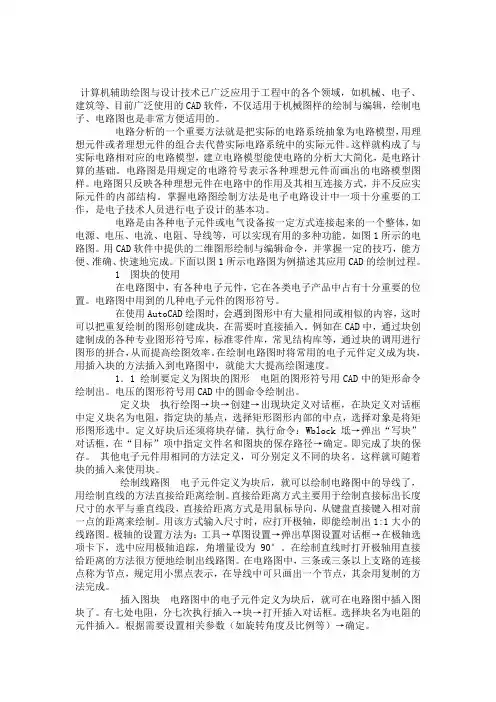

CAD画电气原理图方法
