差压式液位计计算公式

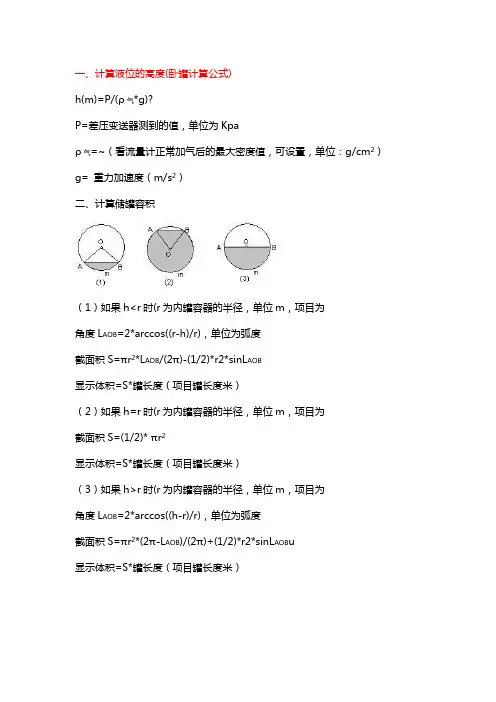

一、计算液位的高度(卧罐计算公式)

h(m)=P/(ρ气*g)?

P=差压变送器测到的值，单位为Kpa

ρ气=~（看流量计正常加气后的最大密度值，可设置，单位：g/cm2）

g= 重力加速度（m/s2）

二、计算储罐容积

（1）如果h

角度LAOB=2*arccos((r-h)/r)，单位为弧度

截面积S=πr2*LAOB/(2π)-(1/2)*r2*sinLAOB

显示体积=S*罐长度（项目罐长度米）

（2）如果h=r时(r为内罐容器的半径，单位m，项目为

截面积S=(1/2)* πr2

显示体积=S*罐长度（项目罐长度米）

（3）如果h>r时(r为内罐容器的半径，单位m，项目为

角度LAOB=2*arccos((h-r)/r)，单位为弧度

截面积S=πr2*(2π-LAOB)/(2π)+(1/2)*r2*sinLAOBu

显示体积=S*罐长度（项目罐长度米）

二、线性换算公式(适用在立罐)

(V代表压差，V_H代表压差的下一次，V_L代表本次压差,H，为液位的下一次，L为当前液位)

首先把下一次压差和当前压力想减得到在某个区间中的压力值，然后液位也同样想减得到在这个区间内液位的大小，然后把现场采集来的压差减去当前压差得到实际压差

H-L=值1

V_H-V_L = 值2

压力差-V_L = 值3

根据区间计算出来的液位和压差，相除得到了每kpa多少立方，然后通过现场压差和储罐的当前压差想减的值相乘得到的当前压差的液位，然后在加上储罐在上一区间的压差液位，既到的了液位

值1/值2 = 值4

值4/值3 = 值5

值5+L= 液位

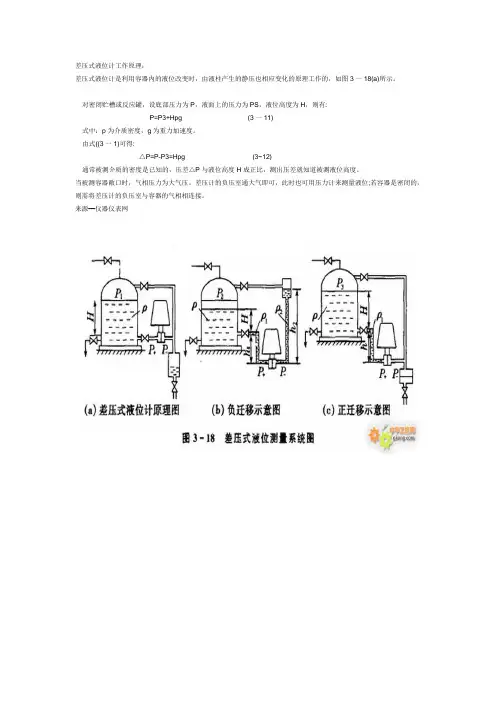

差压式液位计工作原理： 差压式液位计是利用容器内的液位改变时，由液柱产生的静压也相应变化的原理工作的，如图3一18(a)所示。

对密闭贮槽或反应罐，设底部压力为P，液面上的压力为PS，液位高度为H，则有:

P=P3+Hpg (3一11)

式中：p为介质密度，g为重力加速度。

由式((3一1)可得:

△P=P-P3=Hpg (3~12)

通常被测介质的密度是已知的，压差△P与液位高度H成正比，测出压差就知道被测液位高度。

当被测容器敞口时，气相压力为大气压。差压计的负压室通大气即可，此时也可用压力计来测量液位;若容器是密闭的，则需将差压计的负压室与容器的气相相连接。

来源—仪器仪表网

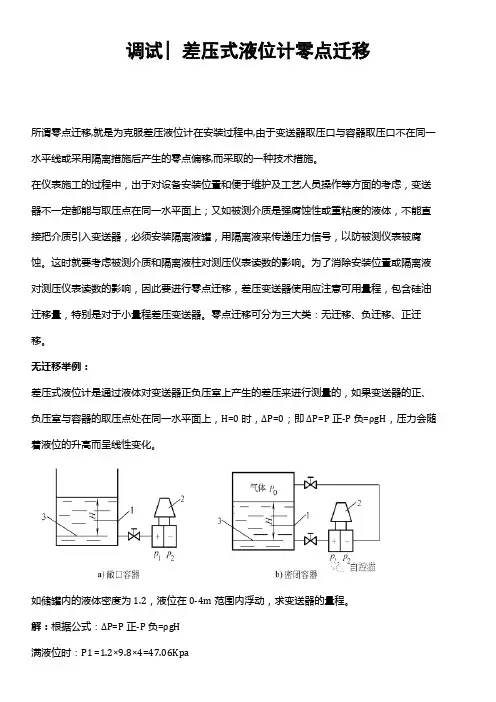

调试| 差压式液位计零点迁移

所谓零点迁移,就是为克服差压液位计在安装过程中,由于变送器取压口与容器取压口不在同一水平线或采用隔离措施后产生的零点偏移,而采取的一种技术措施。

在仪表施工的过程中，出于对设备安装位置和便于维护及工艺人员操作等方面的考虑，变送器不一定都能与取压点在同一水平面上；又如被测介质是强腐蚀性或重粘度的液体，不能直接把介质引入变送器，必须安装隔离液罐，用隔离液来传递压力信号，以防被测仪表被腐蚀。这时就要考虑被测介质和隔离液柱对测压仪表读数的影响。为了消除安装位置或隔离液对测压仪表读数的影响，因此要进行零点迁移，差压变送器使用应注意可用量程，包含硅油迁移量，特别是对于小量程差压变送器。零点迁移可分为三大类：无迁移、负迁移、正迁移。

无迁移举例：

差压式液位计是通过液体对变送器正负压室上产生的差压来进行测量的，如果变送器的正、负压室与容器的取压点处在同一水平面上，H=0时，ΔP=0；即ΔP=P正-P负=ρgH，压力会随着液位的升高而呈线性变化。

如储罐内的液体密度为1.2，液位在0-4m范围内浮动，求变送器的量程。

解：根据公式：ΔP=P正-P负=ρgH

满液位时：P1 =1.2×9.8×4=47.06Kpa 空液位时：P1 =1.2×9.8×0=0Kpa

满/空液位时：P2=0 Kpa

变送器的量程为：0-47.06 Kpa

正迁移举例：

当差压变送器在液位基准面下方h处时，这个时候就需要做正迁移了。

如储罐内的液体密度为1.2，液位H在0-4m范围内浮动，h为1m,求变送器的量程。

解：根据公式：ΔP=P正-P负=ρgH

低压侧P2：因与大气相通默认为0

高压侧P1：P1＝ρg(H+h)

满液位时：P1 =1.2×9.8×（4+1）=58.8Kpa

空液位时：P1 =1.2×9.8×（0+1）=11.76Kpa

变送器的量程为：11.76-58.8 Kpa

结论：造成此台变送器零点正迁移的原因是液位为0时，仍然存在11.76Kpa液位压力施加给变送器正压侧。

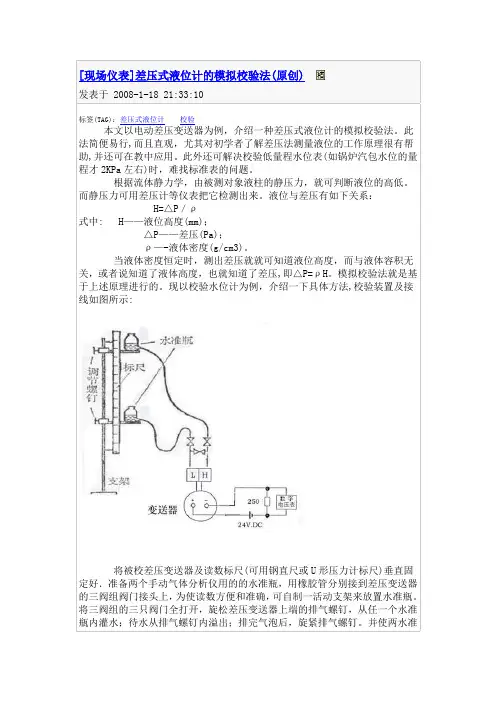

[现场仪表]差压式液位计的模拟校验法(原创)

发表于 2008-1-18 21:33:10

标签(TAG)：差压式液位计 校验

本文以电动差压变送器为例，介绍一种差压式液位计的模拟校验法。此法简便易行,而且直观，尤其对初学者了解差压法测量液位的工作原理很有帮助,并还可在教中应用。此外还可解决校验低量程水位表(如锅炉汽包水位的量程才2KPa左右)时，难找标准表的问题。

根据流体静力学，由被测对象液柱的静压力，就可判断液位的高低。而静压力可用差压计等仪表把它检测出来。液位与差压有如下关系：

H=△P／ρ

式中: H——液位高度(mm)；

△P——差压(Pa)；

ρ—-液体密度(g/cm3)。

当液体密度恒定时，测出差压就就可知道液位高度，而与液体容积无关，或者说知道了液体高度，也就知道了差压,即△P=ρH。模拟校验法就是基于上述原理进行的。现以校验水位计为例，介绍一下具体方法,校验装置及接线如图所示:

将被校差压变送器及读数标尺(可用钢直尺或U形压力计标尺)垂直固定好．准备两个手动气体分析仪用的的水准瓶，用橡胶管分别接到差压变送器的三阀组阀门接头上，为使读数方便和准确，可自制一活动支架来放置水准瓶。将三阀组的三只阀门全打开，旋松差压变送器上端的排气螺钉，从任一个水准瓶内灌水；待水从排气螺钉内溢出；排完气泡后，旋紧排气螺钉。并使两水准瓶的水面保持半瓶左右，将两水准瓶置于同高度(通常定为标尺的“0”刻度)，使两瓶的水面平衡。送电预热后，检查差压变送器的零位，不符时可调变送器的调零电位器，使之输出为4mA.，调好零位后，关闭平衡阀门。此时抬高与变送器H端相连的水准瓶，以改变两个水准瓶的水面垂直距离，并使其为最大测量量程，看变送器的输出是否为20mA，否则调量程电位器，使输出为20mA。零位和满量程合乎要求后，再改变水准瓶的水面垂直距离，看中间各量程是否超差。正常后再进行迁移调整工作。正、负迁移的调整视差压变送器的用途而定，通常情况下:测开口容器的液位用正迁移，测封闭容器的液位用负迁移。只是涉及到抬高哪只水准瓶的问题。在迁移时应该那个水准瓶升降?应根据正、负迁移情况来定。但都是以一个水准瓶的水面作为基准点，将另一个水准瓶沿标尺上下移动，两个水准瓶的水面距离(可从标尺上读数)，即为液位H值，也即差压△P值。根据仪表量程把移动的那个水准瓶移到液位最高点(或最低点)，然后调迁移电位器，使之合乎要求。
