音频功率放大器的设计

模拟电子技术课程设计-OCL音频功率放大器的设计

OCL（开环放大器）音频功率放大器（Power Amplifiers，简称PA）在众多影音系统中具有重要作用，它可以将信号从入口功率放大到输出功率，提供音频设备更大的输出能力。

本文针对OCL音频功率放大器的设计，构成了一套有效的设计方案，以满足多种应用需求。

首先，将放大器分成三个部分，即核心部分、驱动部分和外部部分。其中，核心部分是使模拟电路正常工作的关键部件，它包括电源模块、放大电路模块和调节模块。核心部分有效地实现了放大器发挥功能的基本规则，如输入输出参数的设计，过电流、热保护以及通信信号的设计要求。

接着，是放大器的驱动部分，它的电路设计和实现是实现放大器功率放大功能的关键。其中包括低频网络电路、高频网络电路、振荡网络电路以及功率放大器电路。驱动部分使用了先进的电子元件，实现了信号功率放大、音质优化和阻抗调整的功能，以便根据不同的工作环境实现平滑的音频效果。

最后，放大器的外部部分，其设计主要包括声音控制、连接端口以及控制按钮等与用户接口相关的内容。这些设计可以实时调整和监控放大器的工作参数，使用者可以更轻松地使用和控制设备。

通过以上三个部分，完成了OCL音频功率放大器的基本设计方案，并通过实验确认了其输入电平、输出电平、负载阻抗、线性度、信噪比等主要性能指标，以及高。质量的音频失真和优良的视听效果，达到了实用的应用效果。

本文的研究主要针对OCL音频功率放大器，分析了全面覆盖其主要工作特性的设计要素，并给出了实用的设计思路，以及实验精度调节等具体实现技术，有效解决了放大器在实际应用中的质量问题。

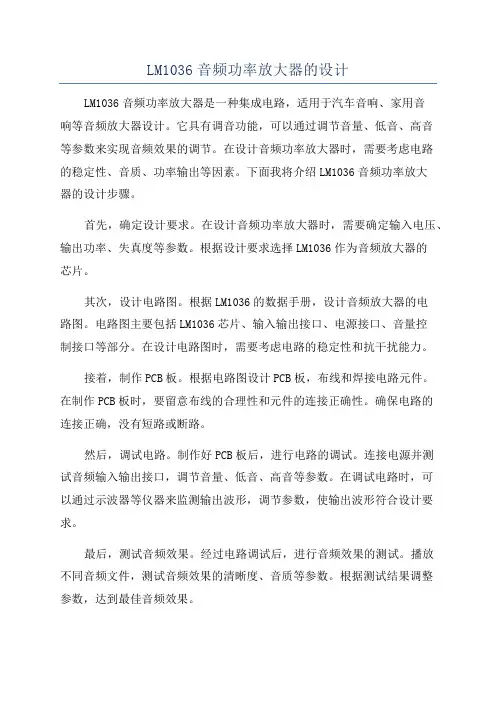

LM1036音频功率放大器的设计

LM1036音频功率放大器是一种集成电路，适用于汽车音响、家用音响等音频放大器设计。它具有调音功能，可以通过调节音量、低音、高音等参数来实现音频效果的调节。在设计音频功率放大器时，需要考虑电路的稳定性、音质、功率输出等因素。下面我将介绍LM1036音频功率放大器的设计步骤。

首先，确定设计要求。在设计音频功率放大器时，需要确定输入电压、输出功率、失真度等参数。根据设计要求选择LM1036作为音频放大器的芯片。

其次，设计电路图。根据LM1036的数据手册，设计音频放大器的电路图。电路图主要包括LM1036芯片、输入输出接口、电源接口、音量控制接口等部分。在设计电路图时，需要考虑电路的稳定性和抗干扰能力。

接着，制作PCB板。根据电路图设计PCB板，布线和焊接电路元件。在制作PCB板时，要留意布线的合理性和元件的连接正确性。确保电路的连接正确，没有短路或断路。

然后，调试电路。制作好PCB板后，进行电路的调试。连接电源并测试音频输入输出接口，调节音量、低音、高音等参数。在调试电路时，可以通过示波器等仪器来监测输出波形，调节参数，使输出波形符合设计要求。

最后，测试音频效果。经过电路调试后，进行音频效果的测试。播放不同音频文件，测试音频效果的清晰度、音质等参数。根据测试结果调整参数，达到最佳音频效果。

I

单刀音频功率放大器的设计

摘要

本次课程设计题目为音频功率放大器，简称音频功放，音频功率放大器主要用于推动扬

声器发声，凡发声的电子产品中都要用到音频功放。

设计中主要采用OP07进行音频放大器的设计，OP07芯片是一种低噪声，非斩波稳零的

双极性运算放大器集成电路。由于OP07具有非常低的输入失调电压（对于OP07A最大为25

μV），所以OP07在很多应用场合不需要额外的调零措施。设计中的音频功率放大器主要由

直流稳压电源、前置放大电路、二级放大电路和功率放大电路组成。前置放大电路采用了反

相比例运算放大器，二级放大电路用一个低通滤波器和一个高通滤波器组成一个带通滤波

器，功率放大电路采用了OCL电路。直流电源采用桥式电路进行整流，输出则采用了三端集

成稳压器。

对前置放大电路和二级放大电路进行了输入、输出分析和频率响应分析。对功率放大电

路进行了输入和输出功率分析。对直流电源进行了输出电压验证。最后对总电路进行了输入、

输出分析、频率响应分析、噪声分析。

关键词： OP07 音频功率放大器

II

Abstract

The curriculum design entitled the audio power amplifier, referred to as audio

amplifier, audio power amplifier is mainly used to promote the speaker sound, and

where the sound of electronic products to be used in audio amplifier.

The main design using the OP07 audio amplifier design, the OP07 chip is a

low-noise, non-chopper-stabilized bipolar op amp IC. OP07 has very low input offset

课程名称：

电路与电子技术实验Ⅱ 指导老师： 成绩：__________________

实验名称： 音频功率放大电路的设计 类型：___________________同组学生姓名：__________

一、实验目的和要求（必填） 二、实验内容和原理（必填）

三、主要仪器设备（必填） 四、操作方法和实验步骤

五、实验数据记录和处理 六、实验结果与分析（必填）

七、讨论、心得

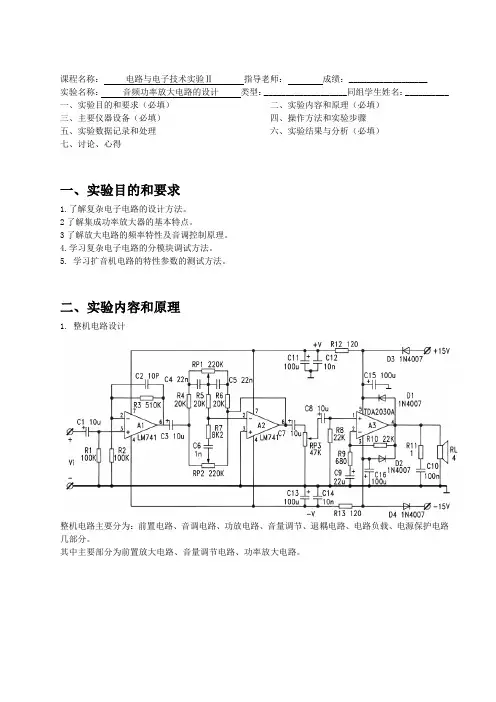

一、实验目的和要求

1.了解复杂电子电路的设计方法。

2了解集成功率放大器的基本特点。

3了解放大电路的频率特性及音调控制原理。

4.学习复杂电子电路的分模块调试方法。

5. 学习扩音机电路的特性参数的测试方法。

二、实验内容和原理

1. 整机电路设计

整机电路主要分为：前置电路、音调电路、功放电路、音量调节、退耦电路、电路负载、电源保护电路几部分。

其中主要部分为前置放大电路、音量调节电路、功率放大电路。

2.前置放大电路

前置放大级的主要功能是：进行功率放大，同时消除自激震荡。

为了减小噪声，前置级通常选用低噪声的运放。

由A1组成的前置放大级是一个同相比例放大器，具有较高的输入电阻。

前置放大级的放大倍数：

输入电阻 𝑹𝒊𝒇=𝑹𝟏，输出电阻 𝑹𝒐𝒇=𝟎

3.音调控制级电路

音调控制级的主要功能是：分别对高音和低音的信号进行调节，来满足不同声音的要求。

音调控制级通过不同的负反馈网络和输入网络，使得放大器的Af随信号频率的不同而改变，从而达到音调控制的目的。

音调控制级由音调控制网络和运算放大器A2组成，为电压并联型负反馈电路。调节𝑹𝑷𝟏和𝑹𝑷𝟐可以改变放大器的Af，达到音调控制的效果。

（1）低音部分

在低频区，C6、R7支路可视为开路，反馈网络主要由上半部分电路起作用，R5的影响可忽略；低音时上半部分电路实质上是一个一阶有源低通滤波器。
