功率放大器的设计

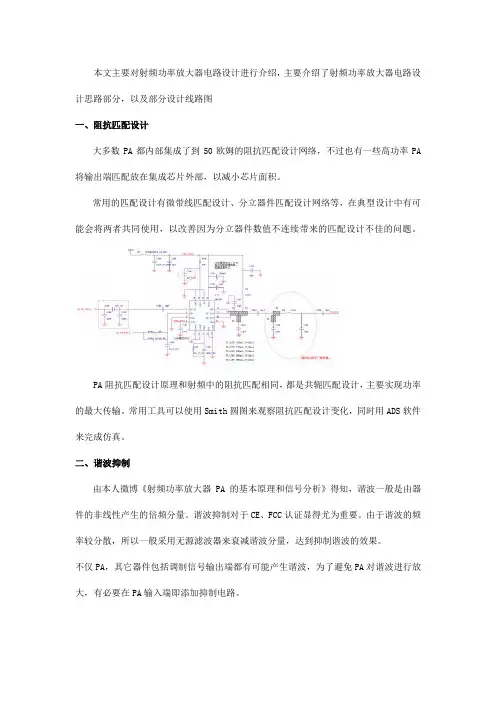

本文主要对射频功率放大器电路设计进行介绍，主要介绍了射频功率放大器电路设计思路部分，以及部分设计线路图

一、阻抗匹配设计

大多数PA都内部集成了到50欧姆的阻抗匹配设计网络，不过也有一些高功率PA将输出端匹配放在集成芯片外部，以减小芯片面积。

常用的匹配设计有微带线匹配设计、分立器件匹配设计网络等，在典型设计中有可能会将两者共同使用，以改善因为分立器件数值不连续带来的匹配设计不佳的问题。

PA阻抗匹配设计原理和射频中的阻抗匹配相同，都是共轭匹配设计，主要实现功率的最大传输。常用工具可以使用Smith圆图来观察阻抗匹配设计变化，同时用ADS软件来完成仿真。

二、谐波抑制

由本人微博《射频功率放大器 PA 的基本原理和信号分析》得知，谐波一般是由器件的非线性产生的倍频分量。谐波抑制对于CE、FCC认证显得尤为重要。由于谐波的频率较分散，所以一般采用无源滤波器来衰减谐波分量，达到抑制谐波的效果。

不仅PA，其它器件包括调制信号输出端都有可能产生谐波，为了避免PA对谐波进行放大，有必要在PA输入端即添加抑制电路。

上图所示无源滤波器常用于2.4G频段的芯片输出端位置，该滤波器为五阶低通滤波器，截止频率约为3GHz，对2倍频和3倍频的抑制分别达到45.8dB和72.8dB。

使用无源滤波器实现谐波抑制有以下优点：

l 简单直接，成本有优势

l 良好的性能并且易于仿真

l 可以同时实现阻抗匹配设计

三、系统设计优化

系统设计优化主要从电源设计，匹配网络设计出发，实现PA性能的稳定改善。

3.1 电源设计

功率放大器是功耗较大的器件，在快速开关的时候瞬间电流非常大，所以需要在主电源供电路径上加至少10uF的陶瓷电容，同时走线尽量宽，让电容放置走线上，充分利用电容储能效果。PA供电电源一般有开关噪声和来自其它模块的耦合噪声，可以在PA靠近供电管脚处放置一些高频陶瓷电容。有必要也可以加扼流电感或磁珠来抑制电源噪声。

OCL功率放大器设计

一．主要技术指标：1.最大不失真输出功率：Pom≥8W;

2.负载阻抗（扬声器）：RL=10Ω；

3.频率响应：f=50Hz~20KHz(±3dB);4.非线性失真系数：r≤功率放大器1%；5.输入灵敏度：Vi≤300mV;

6.稳定性：电源升高和降低±20%时输出零点漂移≤100mV；7.躁声电压：Vn≤15mV;

二．实验仪器：

直流稳压电源

低频信号发生器

一台

一台

低频毫伏表示波器万用表

一台一台一块一台一台

晶体管图示仪失真度测量仪

三．实验要求：

1．认真阅读指导书中OCL电路的设计和调试方法，体会和掌握工程估算方法。

2．对各级电路进行估算，确定具体电路形式，选定元件参数，对主要指标校核验算。 3．元件测试挑选，组装焊接，调试和测量电路性能指标。经

过实验，修改预设计方案，直到达到指标要求为止。

4．按规范写出设计报告。

四、电路设计：（一）选择电路形式：

说明：输出级是由T6、T8和T7、T9组成的复合互补对称电路，可以得到较大的功率输出，电阻R12、R14用来减小复合管的穿透电流，增加电路的稳定性。偏置电路用三极管T5组成恒压电路。激励采用T4组成的共射放大电路。

输入级是由T1、T2、T3组成的带恒流源的差分放大电路，减小直流漂移，并且引入深度负反馈，进一步稳定输出点的静态零电平。

（二）确定电源电压

电源电压的高低决定着输出电压的大小，而输出电压又由输出功率来决定。当输出功率达到最大是，管子已接近饱和，此时输出电压接近电源电压，所以为保证功放的最大不失真功率Pom达到指标，电源电压必须大于最大输出电压。考虑到管子的饱和压降以及发射级电阻的降压作用，我们用下式表示电源电压与最大输出电压的关系：

Vom=η2PomRL所以Ec=15v

其中η称为电源利用效率。一般取0.6-0.8

1.电源电压设Pom=8wRL=10欧电源利用效率取0.8Ec=15v

（三）估算功率输出级电路2.选择大功率管T8,T9Vcema某≈2Ec=30v忽略管压降，则Ic8ma某≈Ec/RL=1.5AIc9ma某≈Ec/RL=1.5A 单管最大集电极功耗：

功率放大电路设计

功率放大电路是电子电路中常见的一种电路，它主要用于将输入信号的功率放大到更高的水平，以便驱动大功率负载。在各种应用中，功率放大器扮演着至关重要的角色，例如音频放大器、无线电发射器和高功率电机驱动器等。

首先，我们来看一下功率放大器的基本构成。典型的功率放大器电路包括输入级、放大级和输出级三个部分。输入级负责接收输入信号，并将其转化成适合放大的形式。放大级则负责将输入信号进行放大，通常采用晶体管或管子进行放大。而输出级则将放大后的信号传递给负载，确保功率得到输出。

当我们设计功率放大器时，需要考虑一系列指标和参数。首先是输入电阻和输出电阻。输入电阻需要尽可能大，以避免给源信号带来额外的负载影响。而输出电阻需要尽可能小，以确保最大功率能够输出到负载上。此外，功率放大器的电压增益也是重要的指标之一，它衡量了输入信号放大到输出信号的倍数。在设计中，我们可以根据需求选择合适的电压增益。

为了实现高效率的功率放大，我们还需要考虑功率放大器的效率。功率放大器的效率定义为输出功率与输入功率之比，高效率的功率放大器能够最大限度地将输入功率转化为输出功率，减少能量的损耗。常见的提高功率放大器效率的方法包括选择适当的功率放大管件、设计合理的偏置电路以及采用合理的反馈电路。 在具体设计中，我们需要根据应用需求来选择合适的功率放大器类型。常见的功率放大器包括A类放大器、B类放大器、C类放大器以及AB类放大器。A类放大器适用于音频放大器等对线性度要求较高的应用；B类放大器适用于功率输出较高的应用，但会引入一定的畸变；C类放大器则适用于功率输出较高但对畸变要求较低的应用。AB类放大器则是A类放大器与B类放大器的结合，综合了线性度与功率输出能力。

在实际设计中，我们还需要特别关注功率放大器的稳定性和保护问题。功率放大器可能会面临负载变化、温度变化等不确定因素，这些因素可能导致功率放大器的不稳定性或工作异常。因此，在设计中需要考虑合适的稳定性补偿电路和保护电路，以确保功率放大器的可靠性和稳定性。

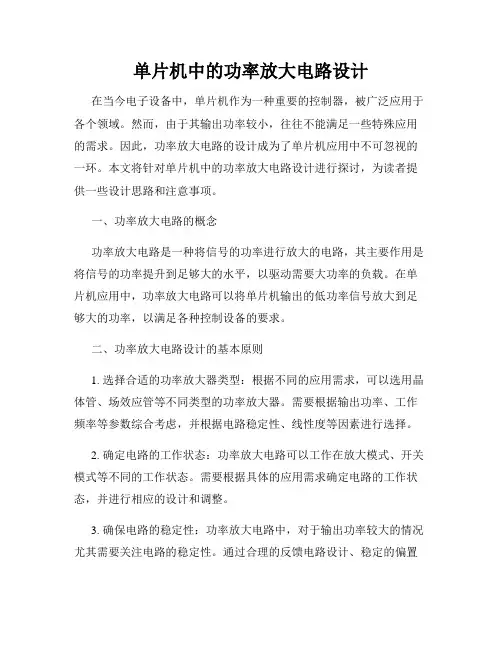

单片机中的功率放大电路设计

在当今电子设备中，单片机作为一种重要的控制器，被广泛应用于各个领域。然而，由于其输出功率较小，往往不能满足一些特殊应用的需求。因此，功率放大电路的设计成为了单片机应用中不可忽视的一环。本文将针对单片机中的功率放大电路设计进行探讨，为读者提供一些设计思路和注意事项。

一、功率放大电路的概念

功率放大电路是一种将信号的功率进行放大的电路，其主要作用是将信号的功率提升到足够大的水平，以驱动需要大功率的负载。在单片机应用中，功率放大电路可以将单片机输出的低功率信号放大到足够大的功率，以满足各种控制设备的要求。

二、功率放大电路设计的基本原则

1. 选择合适的功率放大器类型：根据不同的应用需求，可以选用晶体管、场效应管等不同类型的功率放大器。需要根据输出功率、工作频率等参数综合考虑，并根据电路稳定性、线性度等因素进行选择。

2. 确定电路的工作状态：功率放大电路可以工作在放大模式、开关模式等不同的工作状态。需要根据具体的应用需求确定电路的工作状态，并进行相应的设计和调整。

3. 确保电路的稳定性：功率放大电路中，对于输出功率较大的情况尤其需要关注电路的稳定性。通过合理的反馈电路设计、稳定的偏置电路以及合适的负载匹配等手段来提高电路的稳定性，确保其可靠工作。

4. 注意功率放大电路的保护：由于功率放大电路工作在高功率状态下，需要注意对电路进行保护。可以通过采用过流保护、过热保护等措施来避免电路因工作异常导致的损坏。

三、功率放大电路设计的具体步骤

1. 确定需求：首先需要明确功率放大电路的具体要求，包括输入信号的特征、输出功率的要求以及工作频率等。这些要求将直接影响到功率放大电路的设计方案选择。

2. 选择功率放大器类型：根据需求确定适合的功率放大器类型，如晶体管放大器、MOS场效应管放大器等。需要综合考虑电路的性能、成本、可靠性等因素进行选择。

3. 设计偏置电路：为了保持功率放大器的线性度和稳定性，需要设计合适的偏置电路来提供恒定的工作点。偏置电路的设计需要根据选择的功率放大器类型和工作状态等因素进行合理设计。
