scr脱硝工艺流程

SCR脱硝工艺流程是一种常用的烟气脱硝技术，它可以有效地降低燃煤发电厂和工业锅炉烟气中的氮氧化物（NOx）排放。下面是一种典型的SCR脱硝工艺流程的简要介绍。

首先，烟气进入脱硝装置前需要经过预处理，如除尘和脱硫处理，以减少颗粒物和硫化物对SCR催化剂的影响。这些预处理步骤通常包括电除尘器和湿法脱硫装置。

接下来，烟气进入SCR反应器，其中包含了一层特殊的SCR催化剂。这种SCR催化剂通常由钒、钼、钴等活性成分组成，具有很高的催化活性。当烟气通过SCR催化剂时，其中的NOx与还原剂（通常是氨或尿素水溶液）发生催化反应，生成氮气和水。这个催化反应是在较高温度（通常在250-400摄氏度）下进行的，因此需要通过调节燃烧工艺来提供适宜的烟气温度。

为了保持SCR催化剂的催化活性，需要定期对催化剂进行脱硝剂投加。脱硝剂通常是氨或尿素的水溶液，经过催化转化生成的氮气不仅可以脱除烟气中的NOx，还可以通过再生脱硝剂的形式为SCR催化剂提供还原性。

在SCR脱硝工艺中，需要对烟气中的NOx排放进行连续监测，以确保催化剂的正常工作。因此，系统通常还包括氮氧化物监测仪和自动控制系统，可以根据实际情况自动调节脱硝剂投加量和催化剂温度。

最后，脱硝后的烟气经过洁净化处理后即可排放。通常，脱硝后的烟气还需要经过除尘装置和烟囱，以进一步净化和排放。

总的来说，SCR脱硝工艺流程是一种成熟且高效的烟气脱硝技术，经过预处理后的烟气先进入SCR反应器，在SCR催化剂的作用下与脱硝剂发生催化反应，最终达到降低烟气中NOx排放的目的。这种工艺流程不仅可以广泛应用于燃煤发电厂和工业锅炉，还可以应用于其他需要脱硝的领域，如石化和钢铁等行业。随着环保要求的提高，SCR脱硝工艺流程将继续得到推广和改进，以减少氮氧化物对环境的污染。

合集下载

SCR脱硝反应原理

SCR脱硝反应原理

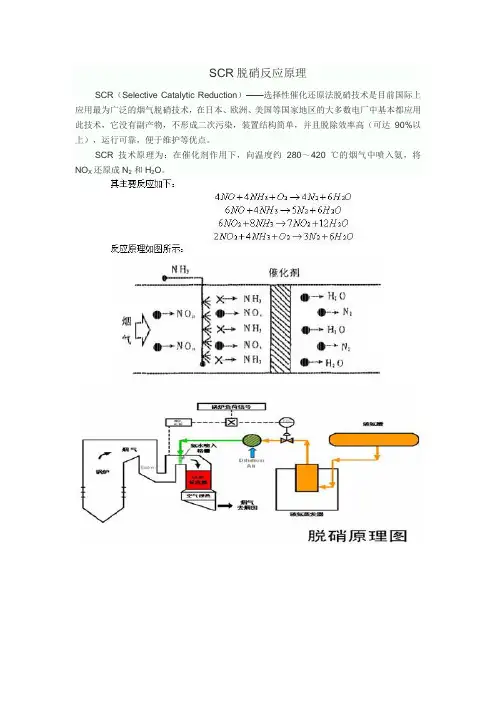

SCR脱硝反应原理

SCR（Selective Catalytic Reduction）——选择性催化还原法脱硝技术是目前国际上应用最为广泛的烟气脱硝技术，在日本、欧洲、美国等国家地区的大多数电厂中基本都应用此技术，它没有副产物，不形成二次污染，装置结构简单，并且脱除效率高（可达90%以上），运行可靠，便于维护等优点。

SCR 技术原理为：在催化剂作用下，向温度约280～420 ℃的烟气中喷入氨，将NOX 还原成N2 和H2O。

NH3与烟气均匀混合后一起通过一个填充了催化剂(如V2O5-TiO2)的反应器，NOx与NH3在其中发生还原反应，生成N2和H2O。反应器中的催化剂分上下多层(一般为3—4层)有序放置。

该方法存在以下问题：催化剂的时效和烟气中残留的氨。为了增加催化剂的活性，应在SCR前加高校除尘器。残留的氨与SO2反应生成(NH4)2SO4，NH4HSO4 很容易对空气预热器进行粘污，对空气预热器影响很大。在布置SCR的位置是我们应多反面考虑该问题。

SNCR+SCR脱硝方案

SNCR+SCR脱硝方案

100t/h循环流化床锅炉

烟气脱硝工程

技

术

方

案

（SNCR+SCR）

1 目 录

1 项目概况 ............................................................................................................................................................ 3

2 技术要求 ............................................................................................................................................................ 3

2.1 设计原则 ..................................................................................................................................................... 3

2.2 设计依据 ..................................................................................................................................................... 3

2.3 设计规范 ..................................................................................................................................................... 4

水泥厂scr脱硝工艺流程

水泥厂scr脱硝工艺流程

水泥厂scr脱硝工艺流程

水泥厂的脱硝工艺是为了减少废气中的氮氧化物排放，保护环境。一般来说，水泥厂脱硝工艺可以采用选择性催化还原（SCR）工艺。SCR工艺是指在一定温度下，通过催化剂催化将废气中的氮氧化物（NOx）与氨（NH3）进行还原反应，生成氮气和水，从而达到脱硝的目的。

脱硝工艺的流程一般包括以下几个步骤，首先是废气预处理，包括除尘和脱硫等工序，以保证废气中的杂质对SCR催化剂的影响降到最低；其次是氨水的制备和储存，因为SCR工艺需要添加氨来进行脱硝反应，所以需要有稳定的氨水供应系统；然后是催化反应器，废气经过预处理后进入催化反应器，在催化剂的作用下进行脱硝反应；最后是系统集成和废气排放控制，对脱硝后的废气进行监测和控制，确保符合环保排放标准。

在实际应用中，SCR脱硝工艺还涉及到催化剂的选择、温度、压力、氨气与废气的混合比例等参数的控制，以及对催化剂的再生和更换等运行与维护工作。同时，还需要考虑工艺的能耗、投资和运行成本等经济因素。

总的来说，水泥厂的SCR脱硝工艺流程是一个复杂的系统工程，需要综合考虑环保、经济和工程实际情况，以达到高效、稳定地减少氮氧化物排放的目的。

SCR脱硝技术

SCR脱硝技术

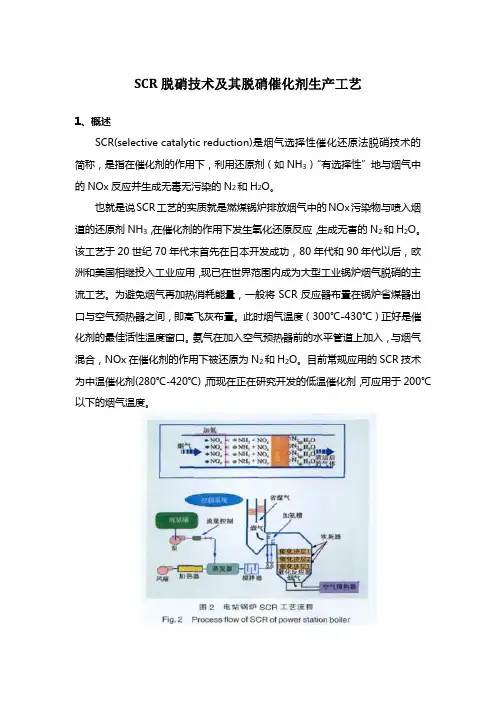

SCR脱硝技术及其脱硝催化剂生产工艺

1、概述

SCR(selective catalytic reduction)是烟气选择性催化还原法脱硝技术的简称，是指在催化剂的作用下，利用还原剂（如NH3）“有选择性”地与烟气中的NOx反应并生成无毒无污染的N2和H2O。

也就是说SCR工艺的实质就是燃煤锅炉排放烟气中的NOx污染物与喷入烟道的还原剂NH3，在催化剂的作用下发生氧化还原反应，生成无害的N2和H2O。该工艺于20世纪70年代末首先在日本开发成功，80年代和90年代以后，欧洲和美国相继投入工业应用，现已在世界范围内成为大型工业锅炉烟气脱硝的主流工艺。为避免烟气再加热消耗能量，一般将SCR反应器布置在锅炉省煤器出口与空气预热器之间，即高飞灰布置。此时烟气温度（300℃-430℃）正好是催化剂的最佳活性温度窗口。氨气在加入空气预热器前的水平管道上加入，与烟气混合，NOx在催化剂的作用下被还原为N2和H2O。目前常规应用的SCR技术为中温催化剂(280℃-420℃)，而现在正在研究开发的低温催化剂，可应用于200℃以下的烟气温度。

2、SCR反应过程

SCR技术是在金属氧化物催化剂作用下，以NH3作为还原剂，将NOx还原成N2和H2O。NH3不和烟气中的残余的O2反应，而如果采用H2、CO、CH4等还原剂，它们在还原NOx的同时会与O2作用，因此称这种方法为“选择性”。主要反应方程式为：

4NH3+4NO+O2─>4N2+6H2O (1)

NO+NO2+2NH3 ─>2N2+3H2O (2)

3、SCR系统设计条件

• 烟气流量

• 烟气温度

• 烟气成分和灰分成分

• 烟气入口NOx浓度

• 脱硝效率

• 空间速率

• NH3/NOx摩尔比

• SO2转化率

• NH3逃逸率

• 反应器运行压降

4 、SCR脱硝系统主要装置

• 氨存储和供应系统
