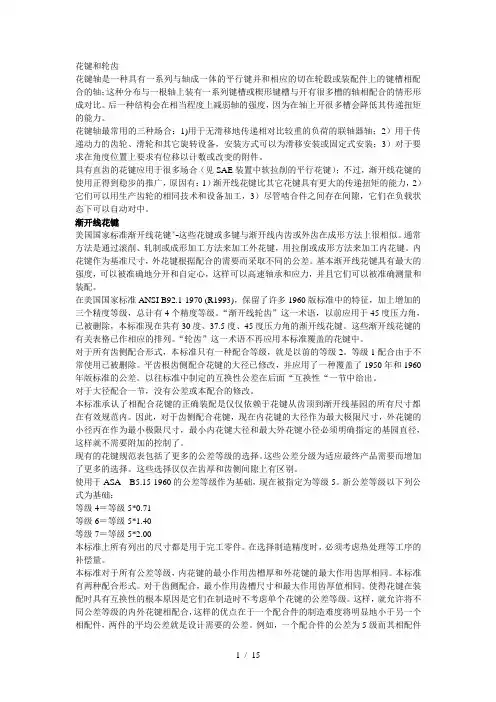

1 / 15 花键和轮齿

花键轴是一种具有一系列与轴成一体的平行键并和相应的切在轮毂或装配件上的键槽相配合的轴；这种分布与一根轴上装有一系列键槽或楔形键槽与开有很多槽的轴相配合的情形形成对比。后一种结构会在相当程度上减弱轴的强度，因为在轴上开很多槽会降低其传递扭矩的能力。

花键轴最常用的三种场合：1)用于无滑移地传递相对比较重的负荷的联轴器轴；2）用于传递动力的齿轮、滑轮和其它旋转设备，安装方式可以为滑移安装或固定式安装；3）对于要求在角度位置上要求有位移以计数或改变的附件。

具有直齿的花键应用于很多场合（见SAE装置中软拉削的平行花键）；不过，渐开线花键的使用正得到稳步的推广，原因有：1）渐开线花键比其它花键具有更大的传递扭矩的能力，2）它们可以用生产齿轮的相同技术和设备加工，3）尽管啮合件之间存在间隙，它们在负载状态下可以自动对中。

渐开线花键

美国国家标准渐开线花键＊_这些花键或多键与渐开线内齿或外齿在成形方法上很相似。通常方法是通过滚削、轧制或成形加工方法来加工外花键，用拉削或成形方法来加工内花键。内花键作为基准尺寸，外花键根据配合的需要而采取不同的公差。基本渐开线花键具有最大的强度，可以被准确地分开和自定心，这样可以高速轴承和应力，并且它们可以被准确测量和装配。

在美国国家标准ANSI B92.1-1970 (R1993)，保留了许多1960版标准中的特征，加上增加的三个精度等级，总计有4个精度等级。“渐开线轮齿”这一术语，以前应用于45度压力角，已被删除，本标准现在共有30度、37.5度、45度压力角的渐开线花键。这些渐开线花键的有关表格已作相应的排列。“轮齿”这一术语不再应用本标准覆盖的花键中。

对于所有齿侧配合形式，本标准只有一种配合等级，就是以前的等级2。等级1配合由于不常使用已被删除。平齿根齿侧配合花键的大径已修改，并应用了一种覆盖了1950年和1960年版标准的公差。以往标准中制定的互换性公差在后面“互换性“一节中给出。

矩形花键标准采用标准

摘要：

一、矩形花键标准的概述

二、矩形花键标准采用的标准

三、矩形花键标准的特点和优势

四、矩形花键标准在实际应用中的体现

五、总结

正文：

矩形花键标准是一种用于连接机械部件的传动方式，广泛应用于各种工程机械、汽车、摩托车等领域。矩形花键标准采用的标准是按照我国相关法规和标准制定的，具有很高的权威性和普适性。

矩形花键标准采用的标准主要包括以下几个方面：

1.尺寸标准：根据不同应用场景和需求，规定了矩形花键的尺寸规格和公差范围；

2.材料标准：规定了矩形花键应采用的材料种类和性能要求，以确保连接的可靠性和耐久性；

3.形位公差标准：对矩形花键的形状、位置公差进行了严格的规定，以保证连接的准确性；

4.表面粗糙度标准：对矩形花键的表面粗糙度进行了要求，以降低摩擦系数，提高连接的传动效率。

矩形花键标准具有以下特点和优势： 1.结构紧凑：矩形花键的形状和结构设计使得连接部件之间的间隙小，从而提高了整个传动系统的紧凑性；

2.承载能力强：矩形花键的强度高，能够承受较大的载荷，适用于各种高负载传动场合；

3.传动精度高：矩形花键的形位公差和尺寸精度高，保证了连接的准确性和传动稳定性；

4.适应性广：矩形花键标准涵盖了多种尺寸和形状，适用于不同类型和规格的传动需求。

在实际应用中，矩形花键标准广泛应用于各类工程机械、汽车、摩托车等传动系统中。例如，在汽车传动系统中，矩形花键连接了变速器、驱动轴等部件，实现了动力的高效传递；在工程机械中，矩形花键则用于连接液压马达、减速器等部件，保证工程机械的高效、稳定运行。

总之，矩形花键标准采用的标准在尺寸、材料、形位公差、表面粗糙度等方面进行了严格的规定，确保了矩形花键连接的可靠性、准确性和耐久性。

矩形花键国际标准

矩形花键（Rectangular Keyway）是一种常用的连接零件的形状，它通常用于将旋转部件和被驱动部件连接在一起，以实现传动功能。矩形花键的设计和制造需要遵循一系列的国际标准，以确保其准确性和互换性。本文将介绍矩形花键的国际标准，包括其尺寸、形状及相关要求。

一、矩形花键的尺寸要求

矩形花键的尺寸是标准化的，需要满足一定的公差和精度要求。国际标准ISO 7731:1977规定了矩形花键的尺寸标准，包括宽度、高度和长度等方面的要求。根据实际应用中的需求，矩形花键的尺寸还可以进行定制，但需符合国际标准的公差要求。

在实际应用中，矩形花键的尺寸要求与连接零件的尺寸相匹配。通常，矩形花键的宽度和高度应根据连接零件的轴承能力来确定，以确保传动的可靠性和稳定性。此外，矩形花键的长度也需要满足连接零件的空间限制，以避免装配过程中的干涉问题。

二、矩形花键的形状要求

矩形花键的形状是其重要的设计要素，它直接关系着连接零件的传动效果和稳定性。国际标准ISO 7740:1983规定了矩形花键的形状标准，包括花键的轮廓形状、圆角半径、角度与倒角等方面的要求。 根据标准的规定，矩形花键的轮廓形状应为直矩形，其两侧的平行面应与花键轴线平行。此外，矩形花键的两个端点需要进行倒角处理，倒角的半径应符合标准规定的范围。

三、矩形花键的制造要求

为保证矩形花键的准确性和互换性，其制造过程需要严格按照国际标准的要求进行。制造矩形花键的工艺包括切割、车削和磨削等工序，其中每个工序都要求严格控制尺寸和形状的公差。

在切割工艺中，矩形花键的切割面需要平整、光滑，切割后的尺寸需要满足标准规定的公差范围。而在车削和磨削工艺中，需要采用合适的工具和工艺参数，以确保矩形花键的形状和表面质量。

此外，在矩形花键的装配过程中，还需按照标准规定进行配合设计和装配。一般情况下，矩形花键与配合零件之间需要有一定的间隙，以便在运动传递过程中保证其正常工作。

ISO（International Organization for Standardization）对于矩形花键的标准是ISO 14：1982，标题为 "Straight-sided splines —

Dimensions,

tolerances and verification"。这个标准详细规定了矩形花键的尺寸、公差和检验方法。

在中国，GB/T 1144-2001是参照ISO 14:1982制定的国家标准，涵盖了矩形花键的基本尺寸系列、键槽截面尺寸、尺寸公差以及检验要求。该标准在实施过程中可能会有修订和更新，例如GB/T 10919-2021可能是对相关检验或特定方面的补充或更新。

如果你需要最新的具体信息或者详细的技术参数，建议查阅最新的ISO标准文档或者相关的中国国家标准更新版本。这些标准通常包含了详细的尺寸图表、公差表以及检验程序等信息，以确保矩形花键的设计、制造和使用符合国际或国内的统一规范。
