渐开线标准直齿圆柱齿轮机构 齿轮各部分的名称和符号

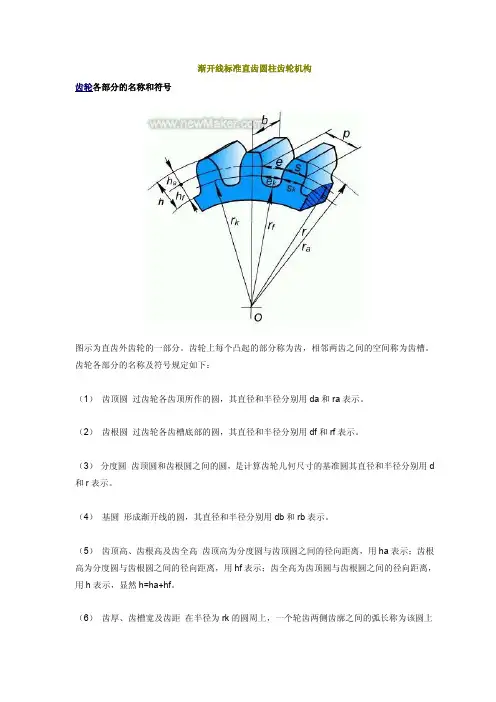

图示为直齿外齿轮的一部分。齿轮上每个凸起的部分称为齿，相邻两齿之间的空间称为齿槽。

齿轮各部分的名称及符号规定如下：

（1） 齿顶圆 过齿轮各齿顶所作的圆，其直径和半径分别用da和ra表示。

（2） 齿根圆 过齿轮各齿槽底部的圆，其直径和半径分别用df和rf表示。

（3） 分度圆 齿顶圆和齿根圆之间的圆，是计算齿轮几何尺寸的基准圆其直径和半径分别用d

和r表示。

（4） 基圆 形成渐开线的圆，其直径和半径分别用db和rb表示。

（5） 齿顶高、齿根高及齿全高 齿顶高为分度圆与齿顶圆之间的径向距离，用ha表示；齿根

高为分度圆与齿根圆之间的径向距离，用hf表示；齿全高为齿顶圆与齿根圆之间的径向距离，

用h表示，显然h=ha+hf。

（6） 齿厚、齿槽宽及齿距 在半径为rk的圆周上，一个轮齿两侧齿廓之间的弧长称为该圆上的齿厚，用sk表示；在此圆周上，一个齿槽两侧齿廓之间的弧长称为该圆上的齿槽宽，用ek

表示；此圆周上相邻两齿同侧齿廓之间的弧长称为该圆上的齿距，用pk表示，显然pk=sk+ek。

分度圆上的齿厚、齿槽宽及齿距依次用s、e及p表示，p=s+e。基圆上的齿距又称为基节，用

pb表示。

标准齿轮：基本参数取标准值，具有标准的齿顶高和齿根高，分度圆齿厚等于齿槽宽的直齿圆

柱齿轮称为标准齿轮，不能同时具备上述特征的直齿轮都是非标准齿轮。

标准齿轮及其几何尺寸计算公式

由齿轮各部分名称的定义可以得到标准齿轮的几何尺寸计算公式，如（外齿轮）：

分度圆直径 d=mz

基圆直径 db=dcosα

齿顶圆直径

齿根圆直径 标准齿轮的几何尺寸计算公式详见付表

2. 基本参数

（1） 齿数z 在齿轮整个圆周上轮齿的总数。

（2） 模数m 分度圆的周长=πd=zp，则有：

由于π是无理数，给齿轮的设计、制造及检测带来不便。为此，人为地将比值p/π取为一些简

单的有理数，并称该比值为模数，用m表示，单位是mm。我国已制定了模数的国家标准，因此，分度圆直径d = mz，分度圆齿距p = πm。

din5480渐开线花键标准

DIN5480渐开线花键标准。

DIN5480渐开线花键是一种常见的机械连接元件，广泛应用于工程机械、汽车、航空航天等领域。它具有传递大扭矩、高传动效率和稳定性好等特点，因此备受工程师和设计师的青睐。本文将对DIN5480渐开线花键标准进行详细介绍，希望能为相关领域的从业人员提供一些参考和帮助。

首先，我们需要了解渐开线花键的基本结构。渐开线花键是一种带有渐开线齿廓的轴向连接元件，其齿廓具有一定的曲线特性，能够在传递大扭矩的同时减小齿面载荷集中，提高传动效率和使用寿命。在DIN5480标准中，花键的齿廓参数、尺寸公差、材料要求等都有详细规定，以确保其在不同工况下的可靠性和稳定性。

其次，我们需要了解DIN5480渐开线花键的标准规范。DIN5480标准是德国标准化协会发布的一项机械传动元件标准，其中包括了渐开线花键的设计、制造、安装和使用等方面的规定。在标准中，对于花键的齿廓参数、齿形公差、齿顶间隙、齿根间隙、齿槽等都有详细的规定，以确保花键在不同设备中的互换性和可靠性。

此外，DIN5480渐开线花键的应用也需要遵循一定的原则。在实际工程中，我们需要根据具体的传动要求和工作环境来选择合适的花键型号和尺寸。同时，在安装和使用过程中，需要严格按照标准规定的工艺要求进行操作，以确保花键的传动效率和安全可靠性。

总的来说，DIN5480渐开线花键标准是机械传动领域中非常重要的一部分，它为工程师和设计师提供了一种高效、可靠的机械连接方案。通过本文的介绍，希望能够对相关领域的从业人员有所帮助，同时也希望大家能够在实际工程中充分发挥渐开线花键的优势，为工程机械和汽车等设备的性能提升和可靠运行做出贡献。

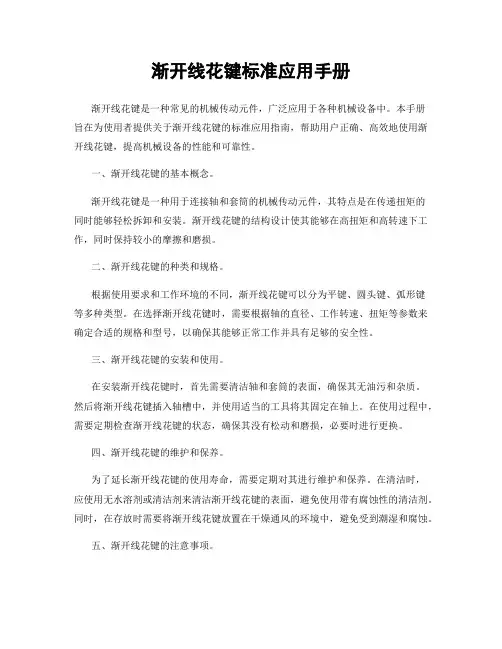

渐开线花键标准应用手册

渐开线花键是一种常见的机械传动元件，广泛应用于各种机械设备中。本手册旨在为使用者提供关于渐开线花键的标准应用指南，帮助用户正确、高效地使用渐开线花键，提高机械设备的性能和可靠性。

一、渐开线花键的基本概念。

渐开线花键是一种用于连接轴和套筒的机械传动元件，其特点是在传递扭矩的同时能够轻松拆卸和安装。渐开线花键的结构设计使其能够在高扭矩和高转速下工作，同时保持较小的摩擦和磨损。

二、渐开线花键的种类和规格。

根据使用要求和工作环境的不同，渐开线花键可以分为平键、圆头键、弧形键等多种类型。在选择渐开线花键时，需要根据轴的直径、工作转速、扭矩等参数来确定合适的规格和型号，以确保其能够正常工作并具有足够的安全性。

三、渐开线花键的安装和使用。

在安装渐开线花键时，首先需要清洁轴和套筒的表面，确保其无油污和杂质。然后将渐开线花键插入轴槽中，并使用适当的工具将其固定在轴上。在使用过程中，需要定期检查渐开线花键的状态，确保其没有松动和磨损，必要时进行更换。

四、渐开线花键的维护和保养。

为了延长渐开线花键的使用寿命，需要定期对其进行维护和保养。在清洁时，应使用无水溶剂或清洁剂来清洁渐开线花键的表面，避免使用带有腐蚀性的清洁剂。同时，在存放时需要将渐开线花键放置在干燥通风的环境中，避免受到潮湿和腐蚀。

五、渐开线花键的注意事项。 在使用渐开线花键时，需要注意以下几点，首先，要选择合适的规格和型号；其次，要正确安装和固定渐开线花键；最后，要定期检查和维护渐开线花键，确保其正常工作。

六、结语。

渐开线花键作为一种重要的机械传动元件，在各种机械设备中发挥着重要作用。正确的选择、安装和维护对于提高机械设备的性能和可靠性至关重要。希望本手册能够为使用者提供有益的指导，帮助其更好地使用和维护渐开线花键，提高机械设备的工作效率和安全性。

渐开线花键：

键齿在圆柱（或圆锥）面上且齿形为渐开线的花键称为渐开线花键。渐开线花键连接采用齿形定心，渐开线花键是花键的一种，而传递转矩的部件一般通过键和花键联接。普遍采用的是矩形花键和渐开线花键。渐开线花键应用日趋广泛。

渐开线花键计算公式：

对于铣切花键工序，由于与其配合的主动齿轮靠大径过盈配合，过盈量0.006～0.013mm，小径有间隙，所以可采用通用三面刃铣刀或片铣刀对小径进行加工至近似圆弧。

加工过程按工步叙述如下：

1)零件装夹在卧铣分度头上，用半顶尖顶紧。

2)调整顶尖位置，外圆高度差≤0.01mm。

3)用百分表测定外圆跳动(≤0．05mm)。

4)按分度头的中心高度划出键宽中心线，转180°验证中心线(误差基本不变)。

5)留出磨花键键宽余量0.4mm，分别划出键宽为6.4mm的六等分键宽线。

6)将键宽中心线转过90°至最高点。

7)按键宽线用厚6mm的三面刃铣刀铣6个键宽一侧，工作台移动“键宽+刀宽”距离，铣另一侧。

8)转动分度头，对键槽进行逼近圆弧加工。

下文对加工结果作一分析和讨论：

1)侧面铣切时选用的通用三面刃铣刀要根据花键的具体参数及三面刃铣刀的规格来决定。设三面刃铣刀的宽度为B，应满足：

B<2hcos(180°/N)(1)

式中：h——每个键槽上小径的宽度；

N——花键的键数。

铣刀宽度B的值不能过大，以免铣切键槽的另一侧。其中h值可用下式计算：

h≈(πd-NL)/N(2)

式中：d——花键小径；

L——留有磨削花键键侧余量的花键键宽。

将(2)式代入(1)式，即有

B<((πd-NL)/(N/2))*cos(180°/N)(3)

2)修正小径应根据h选定三面刃铣刀或片铣刀，加工成近似圆弧。

3)若以小径定心，则需留出直径磨量0.2～0．3mm。

4)用三面刃铣刀及片铣刀加工花键，能满足设计要求，降低制造成本，提高中、小批量生产的效率。
