建筑除湿方案

泳池方案

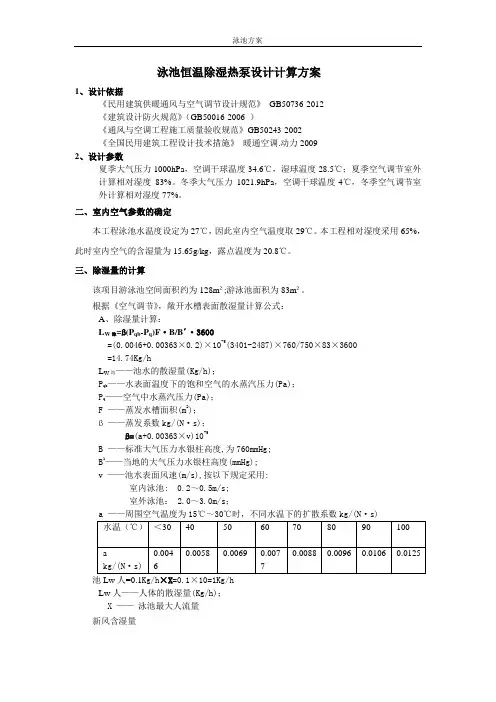

泳池恒温除湿热泵设计计算方案

1、设计依据

《民用建筑供暖通风与空气调节设计规范》 GB50736-2012

《建筑设计防火规范》（GB50016-2006 ）

《通风与空调工程施工质量验收规范》GB50243-2002

《全国民用建筑工程设计技术措施》 暖通空调.动力2009

2、设计参数

夏季大气压力1000hPa，空调干球温度34.6℃，湿球温度28.5℃；夏季空气调节室外计算相对湿度83%。冬季大气压力1021.9hPa，空调干球温度-4℃，冬季空气调节室外计算相对湿度77%。

二、室内空气参数的确定

本工程泳池水温度设定为27℃，因此室内空气温度取29℃。本工程相对湿度采用65%，此时室内空气的含湿量为15.65g/kg，露点温度为20.8℃。

三、除湿量的计算

该项目游泳池空间面积约为128m²;游泳池面积为83m²。

根据《空气调节》，敞开水槽表面散湿量计算公式：

A、除湿量计算：

LW泳=ß(Pqb-Pq)F·B/B´·3600

=(0.0046+0.00363×0.2)×10-5(3401-2487)×760/750×83×3600

=14.74Kg/h

LW池——池水的散湿量(Kg/h)；

Pqb——水表面温度下的饱和空气的水蒸汽压力(Pa)；

Pq——空气中水蒸汽压力(Pa)；

F ——蒸发水槽面积(m2)；

ß ——蒸发系数kg/(N·s)；

ß=(a+0.00363×v)10-5

B ——标准大气压力水银柱高度,为760mmHg;

B1——当地的大气压力水银柱高度(mmHg);

v ——池水表面风速(m/s),按以下规定采用:

室内泳池: 0.2～0.5m/s;

室外泳池： 2.0～3.0m/s；

a ——周围空气温度为15℃～30℃时，不同水温下的扩散系数kg/(N·s)

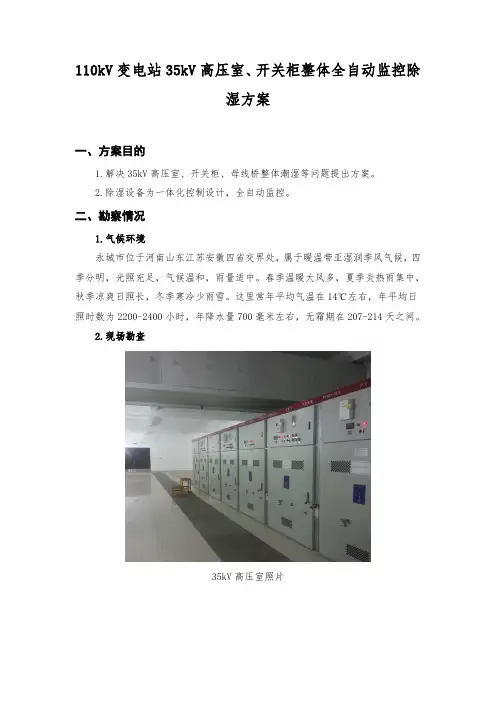

110kV变电站35kV高压室、开关柜整体全自动监控除湿方案

一、方案目的

1.解决35kV高压室、开关柜、母线桥整体潮湿等问题提出方案。

2.除湿设备为一体化控制设计，全自动监控。

二、勘察情况

1.气候环境

永城市位于河南山东江苏安徽四省交界处，属于暖温带亚湿润季风气候，四季分明，光照充足，气候温和，雨量适中。春季温暖大风多，夏季炎热雨集中，秋季凉爽日照长，冬季寒冷少雨雪。这里常年平均气温在14℃左右，年平均日照时数为2200-2400小时，年降水量700毫米左右，无霜期在207-214天之间。

2.现场勘查

35kV高压室照片

开关柜顶部照片

母线桥因为潮湿空气严重爆炸痕迹照片

图4.室外环境湿度为42.5%

图5.室内环境湿度为69% 较高

开关柜顶部湿度为65% 较高

三、35kV高压室、开关柜、母线桥内部潮湿原因分析 根据勘察情况和现场照片，室外湿度最低42.5%、室内湿度为69%、开关柜顶部湿度最大为65%。现场工作人员反映在夏秋季节，一天温差可以达到15℃。

该变电站为相对封闭式设计，在夏秋季节中环境温差较大，容易在开关柜、母线桥架内部封闭部分产生潮湿空气，由于长时间的潮气聚集，会导致开关柜内部或顶部盖板产生凝结的水份或者开关柜局部放电。

在下雨天或环境湿度较大时潮湿现象更为严重，容易引发开关柜或母线桥架局部产生放电现场对开关柜运行存在安全隐患。

当地环境温差可以达到15℃，该变电站为相对封闭式设计，在下雨天或变电站地理结构等问题，容易在开关柜、母线桥架内部封闭部分产生潮湿空气，长时间的运行会引起潮气聚集；对开关柜、母线桥架及整个变电站的安全运行环境存在影响，所以开关柜和母线桥架顶部必须安装除湿装置，并且对高压室内部进行设计除湿装置。

四、方案实施

1.除湿方案

依据对宝塔110 kV变电站35kV高压室勘察情况分析，针对高压室、开关柜内部潮湿空气过高，我公司提出以下方案，采用治理、预防等多级配套除湿设计理念来保证变电站对环境温湿度的安全运行要求。

1

泳池除湿设计方案及报价

一，产品简介

芬尼克兹（phnix）泳池专用除湿机组特点：

芬尼克兹（phnix）泳池专用除湿机组。

芬尼克兹（phnix）牌专用除湿机组，以创新设计、专业技术、完善工艺、质量优异。恒温除湿系列除湿机组至今已完成酒店类、泳池类项目几百项，恒温除湿系列除湿机组因运行稳定可靠，备受用户的青睐。

2 芬尼克兹（phnix）恒温除湿系列除湿机组基于能源再生与环保而设计制造的,它是利用“空调”原理，将泳池湿空气中的水份凝结出来，以达到空气除湿及的目的！

工作原理：

芬尼克兹（phnix）恒温除湿系列除湿机组是专门针对室内泳池开发的产品，它充分考虑到其工作环境的特殊性，湿度高，腐蚀性大等特点！对其进行专门处理；可保证机组的运证长久运行且同时达到除湿的目的。

暖湿空气经热交换器下部及蒸发器温度下降，暖水汽凝结成冷水滴从空气中分离出来，实现空气除湿功能；同时，暖湿空气冷却过程中释放出的热能被冷媒吸收。冷媒吸收的热能，被送至后排冷凝中排出，可降低空气相对湿度!

芬尼克兹（phnix）恒温除湿系列除湿机作用：

室内游泳池需要保持三个重要参数的稳定：一是池水温度保持在26-28度、室内空气温度保持在27-30度、室内空气湿度保持在55-65%。

芬尼克兹（phnix）除湿机可完全解决室内空气湿度偏高的问题：泳池表面水体不断蒸发引起室内空气湿度过高，游泳者也感到不舒服。

芬尼克兹（phnix）恒温除湿系列除湿机组配件全部采用进口名牌配件，换热器采用芬尼克兹（phnix）专用高效率换热器。达到机组最优化的设计和工作。

芬尼克兹（phnix）恒温除湿系列除湿机组系统的设计理念,即基于能源再生与环保的概念,把蒸发到空气中的暖湿气体通过风管引入到除湿机组当中加以除湿处理,再将经过处理的干热空气通过风管输送到泳池室内.这样,通过机组内部的蒸发器,使暖湿气体中冷凝出冷凝水,既干燥空气达到除湿的效果又可以回收蒸发掉的水分至泳池,减少泳池补充水;

地下室临时通风除湿方案

一、总体概述

本工程为哈尔滨万达文化旅游城产业综合体-公建A座，位于黑龙江省哈尔滨市松北区，世贸大道以北，宏源街道以西；总建筑面积为54282.94平方米，地下1层、地上31层（不含机房层）。总建筑高度为99.6m（屋屋面层），基础为桩基础，主体结构为框架剪力墙、框架核心筒结构，抗震等级为三级抗震。

应电业局通电要求，现对地下室进行通风除湿以保证通电工作的顺利完成。

二、具体安排

公建A座地下室一个开闭所、一个变电所，开闭所内放置两个鼓风机、一台除湿机，变电所内放置四个鼓风机、两台除湿机，3名保安24小时值班（3班倒）。除湿机从2016年6月1日开始进行工作，保安人员从2016年5月28日开始工作。预计结束日期为2016年6月10日，实际结束日期根据现场实际情况进行确认。

地下安排一名专业维修电工，对地下室进行整体通风除湿。鼓风机及维修电工从2016年5月26日开始工作。

电缆线及电箱布置原则为：取地下室二级配电箱安装5*16mm²电缆线，电缆线采用角钢支架架空敷设至变电所、开闭所附近。在变电所、开闭所内用三级箱分流，三级箱用4*6+1*2.5mm²电缆线连接插排，供各个鼓风机和除湿机电源，鼓风机和除湿机均匀分布在每个房间内，所配4*6+1*2.5mm²电缆线能够满足鼓风机及除湿机在房间内移动。

具体如下：开闭所从地下室二级配电箱引出5*16电缆线，引致开闭所内三级配电箱，由三级配电箱引出4*6+1*2.5mm²电缆线连接插排，各用电设备电源由插排提供，开闭所内设置两台鼓风机及一台除湿机。变电所从地下室二级配电箱引出两回路5*16电缆线，分别引致地下室变电所内两台三级配电箱，由三级配电箱引出4*6+1*2.5mm²电缆线连接插排，各用电设备电源由插排提供，开闭所内设置四台鼓风机及两台除湿机。

三、工程保证

禁止一切无关人员出入变电所、开闭所，对变电所、开闭所周边区域及上部
