汽轮机停机的详细步骤

汽轮机是一种将燃料热能转化为机械能的设备，常用于发电和工业生产中。当需要停机时，必须按照一定的步骤进行操作，以确保安全并保护设备。

下面将详细介绍汽轮机停机的步骤：

1. 准备工作

在停机前，需要进行一系列的准备工作。首先，检查汽轮机的运行状态，确保其正常工作。然后，关闭汽轮机的负荷，逐渐降低负荷至最低。同时，检查和确保冷却水和润滑油的供应正常。

2. 降低负荷

在准备工作完成后，需要逐渐降低汽轮机的负荷。首先，调整汽轮机的控制系统，以使其逐渐降低负荷。在此过程中，要注意监测汽轮机的运行状态，确保其稳定运行。

3. 关闭汽轮机负荷

一旦汽轮机负荷降至最低，就可以关闭汽轮机的负荷。这可以通过控制系统实现，将负荷逐渐降为零。在此过程中，需要注意监测汽轮机的运行状态，确保其正常运行。

4. 停止汽轮机供气

在关闭汽轮机负荷后，需要停止汽轮机的供气。首先，关闭燃料供应系统，停止向燃烧室供气。然后，等待一段时间，直到燃料完全燃尽，燃烧室内的温度和压力降至安全范围内。

5. 关闭汽轮机

当燃料燃尽且燃烧室内温度和压力降至安全范围后，可以关闭汽轮机。首先，关闭汽轮机的控制系统，停止控制汽轮机的运行。然后，逐步关闭汽轮机的各个系统，包括冷却水系统、润滑油系统等。

6. 检查和维护

在汽轮机停机后，需要进行检查和维护工作，以确保设备的正常运行和延长使用寿命。首先，对汽轮机进行全面的检查，包括外观、内部零部件、管路等。同时，对润滑油和冷却水进行检查和更换。如果发现异常情况或故障，需要及时修复或更换。

7. 记录和报告

在停机后，需要对停机过程进行记录和报告。记录应包括停机时间、停机原因、停机步骤和停机后的检查结果等。报告应及时提交给相关部门，以便组织和安排后续的维护工作。

总结：

汽轮机停机是一个复杂的过程，需要按照一定的步骤进行操作。准备工作、降低负荷、关闭负荷、停止供气、关闭汽轮机、检查和维护以及记录和报告是停机过程中的主要步骤。在停机过程中，需要注意安全和设备保护，并及时进行检查和维护，以确保汽轮机的正常运行和延长使用寿命。

合集下载

汽轮机的启动与停机技术问答

汽轮机的启动与停机技术问答

汽轮机的启动与停机 2009年7月

哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识

哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识哈汽研究院汽轮机科普知识

汽轮机详细计算

汽轮机详细计算

300MW汽轮机热力计

算数据汇总表

项目符号单位调节级高压缸１高压缸２高压缸３高压缸４

蒸汽流量Gkg/s250.6250.82250.82250.82250.82

喷嘴平均直径dnmm1155796816836856

动叶平均直径domm1155796816836856

级前压力poMpa15.836512.167411.3291910.58489.7538

级前温度/干度to/xC533.62493.87485.4474.5462.5

级前比焓值hokj/kg3396.133336.3833317.583298.0543277.755

圆周速度um/s181.335124.9829128.1033131.2609134.3796

理想比焓降⊿htkj/kg8522.5923.4624.3525.24

理想速度Ctm/s412.3106212.5559216.6102220.6808224.6775

假想速比Xt-0.4398020.5880.59140.59480.5981

反动度Ωｍ%847.942.948.347.9

利用上级余速动能⊿hcokj/kg001.211.31.34

喷嘴理想比焓降⊿hnkj/kg78.211.7693913.3956612.5889513.15004

喷嘴滞止比焓降⊿hn*kj/kg78.211.7693913.3956612.5889513.15004

喷嘴出口理想速度C1tm/s395.4744153.4235163.6805158.6755162.173

喷嘴速度系数ψ-0.970.970.970.970.97

喷嘴出口实际速度c1m/s383.6102148.8208158.7701153.9152157.3078

喷嘴损失⊿hnζkj/kg4.621620.6955710.7916840.7440070.777167

喷嘴出口理想焓值h1t3317.933324.6133304.1843285.4653264.605

汽轮机停机操作票

汽轮机停机操作票

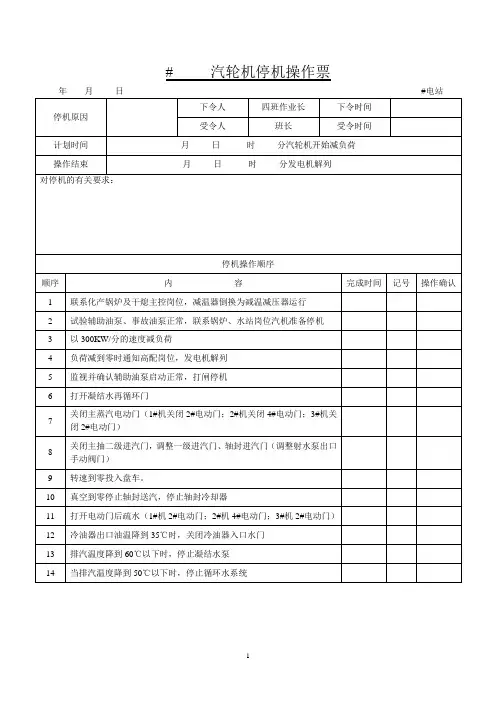

1 # 汽轮机停机操作票

年 月 日 #电站

停机原因 下令人 四班作业长 下令时间

受令人 班长 受令时间

计划时间 月 日 时 分汽轮机开始减负荷

操作结束 月 日 时 分发电机解列

对停机的有关要求：

停机操作顺序

顺序 内 容 完成时间 记号 操作确认

1 联系化产锅炉及干熄主控岗位，减温器倒换为减温减压器运行

2 试验辅助油泵、事故油泵正常，联系锅炉、水站岗位汽机准备停机

3 以300KW/分的速度减负荷

4 负荷减到零时通知高配岗位，发电机解列

5 监视并确认辅助油泵启动正常，打闸停机

6 打开凝结水再循环门

7 关闭主蒸汽电动门（1#机关闭2#电动门；2#机关闭4#电动门；3#机关闭2#电动门）

8 关闭主抽二级进汽门，调整一级进汽门、轴封进汽门（调整射水泵出口手动阀门）

9 转速到零投入盘车。

10 真空到零停止轴封送汽，停止轴封冷却器

11 打开电动门后疏水（1#机2#电动门；2#机4#电动门；3#机2#电动门）

12 冷油器出口油温降到35℃时，关闭冷油器入口水门

13 排汽温度降到60℃以下时，停止凝结水泵

14 当排汽温度降到50℃以下时，停止循环水系统

2 停机记事：

惰 走 曲 线

转速（转/分）

35 39

操作人：汽轮机副值班员 监护人：汽轮机主值班员

汽轮机开机及停机操作票1

汽轮机开机及停机操作票1

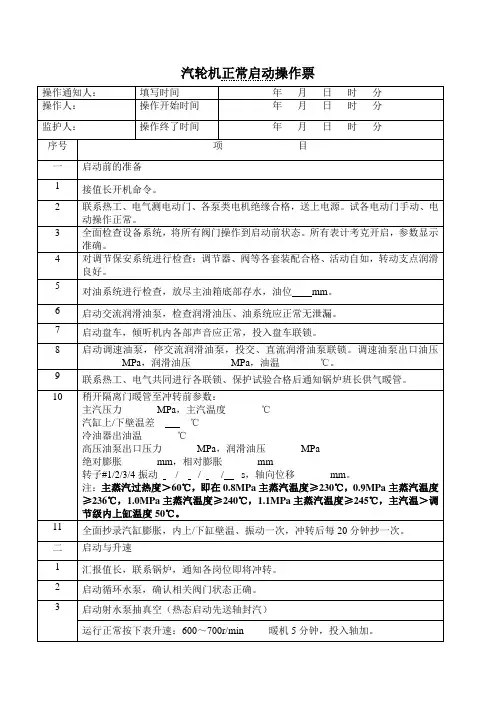

汽轮机正常启动操作票

操作通知人： 填写时间 年 月 日 时 分

操作人： 操作开始时间 年 月 日 时 分

监护人： 操作终了时间 年 月 日 时 分

序号 项 目

一 启动前的准备

1 接值长开机命令。

2 联系热工、电气测电动门、各泵类电机绝缘合格，送上电源。试各电动门手动、电动操作正常。

3 全面检查设备系统，将所有阀门操作到启动前状态。所有表计考克开启，参数显示准确。

4 对调节保安系统进行检查：调节器、阀等各套装配合格、活动自如，转动支点润滑良好。

5 对油系统进行检查，放尽主油箱底部存水，油位 mm。

6 启动交流润滑油泵，检查润滑油压、油系统应正常无泄漏。

7 启动盘车，倾听机内各部声音应正常，投入盘车联锁。

8 启动调速油泵，停交流润滑油泵，投交、直流润滑油泵联锁。调速油泵出口油压________MPa，润滑油压________MPa，油温________℃。

9 联系热工、电气共同进行各联锁、保护试验合格后通知锅炉班长供气暖管。

10 稍开隔离门暖管至冲转前参数：

主汽压力_______MPa，主汽温度_______℃

汽缸上/下壁温差__ _ ℃

冷油器出油温_______℃

高压油泵出口压力_______MPa，润滑油压_______MPa

绝对膨胀_______mm，相对膨胀_______mm

转子#1/2/3/4振动_ __/__ _ /_ __ / _ s，轴向位移_______mm。

注：主蒸汽过热度＞60℃，即在0.8MPa主蒸汽温度≥230℃，0.9MPa主蒸汽温度≥236℃，1.0MPa主蒸汽温度≥240℃，1.1MPa主蒸汽温度≥245℃，主汽温＞调节级内上缸温度50℃。

11 全面抄录汽缸膨胀，内上/下缸壁温、振动一次，冲转后每20分钟抄一次。

二 启动与升速
