生产设备设施台帐
编号：
保存期限：三年
监视和测量设备设施台帐
编号：
保存期限：三年
特种设备管理台帐
编号：
注：本单位特种设备为起重设备、压力容器。
保存期限：三年
强制检测检验设备设施台帐
编号：
注：本单位强制检测设备设施有：防雷接地设施、电工器具、安全阀、压力表、各类计量及监测设备设施及仪表。
保存期限：三年
机维修设备设施清册
注：机维修设备包括焊机、切割设备、机械加工设备等。
保存期限：三年
设备缺陷及处理记录
保存期限：永久
检修工作班前班后会记录
编号：
检修工作内容：
工作负责人：开工日期：年月日完工日期：年月日
说
明
：
已
26
完
成
该
项
设备运行检测维护记录设备名称及编码：
27
设备缺陷处理报告单
保存期限：永久。

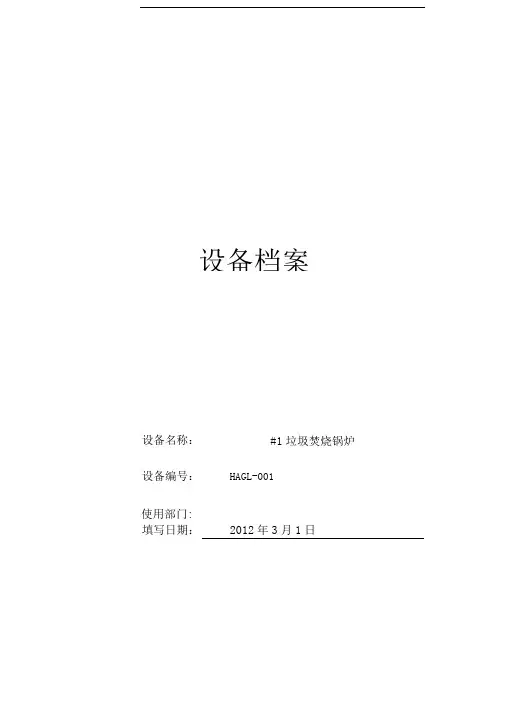

设备档案
设备名称：#1垃圾焚烧锅炉设备编号：HAGL-001
使用部门:
填写日期：2012年3月1日
一、存档资料记录卡
二、锅炉本体设备主要技术特性
三、附属设备及计量仪表
四、锅炉设备易损件清单
五、设备开箱检查验收单
六、设备安装情况记录
七、设备调试验收单
八、设备运行情况
九、设备保养维修记录
十、设备事故报告
存档资料记录
编号：HAGL-001
、锅炉本体设备主要技术特性
编号:HAGL-001
三、附属设备及计量仪表
编号:HAGL-001
序名称型号数生产厂家投产日期保联系方式
四、锅炉设备易损件清单
五、设备开箱检查验收单
设备外表检查:
随机附件检查:
电器检查:
随机资料检查:
工程设备部意见：
负责人:
备注:
六、设备安装情况记录
七、设备调试验收单
八、设备运行情况
九、设备保养维修记录
十、设备事故报告。
附表3-1：慈利县职教中心搬迁工程食堂工程施工机械设备台帐（一般施工机械设备）序号机械名称进场时间是否持有出厂合格证进场验收情况验收人员（单位）验收时间使用班组（段落）设备保管人员（维护人员）专职安全员退场时间备注项目经理：安全员：记录人：监理：附表3-2：施工机械设备台帐（特种机械设备与非标设备）序号机械名称进场时间是否持有出厂合格证进场验收情况验收人员（单位）验收时间使用班组（段落）设备保管人员（维护人员）专职安全员退场时间备注项目经理：安全部长：记录人：监理：2附件2：项目部特种机械设备（含非标设备）自查自纠汇总表填报时间：年月日项目名称项目所在地点建设单位项目负责人施工单位（盖章）项目经理监理单位总监理工程师序号设备名称（使用位置）存在的问题整改时限整改责任人整改结果12345项目经理：填报人：总监：建设单位负责人：注：1、汇总的机械为项目部在施工现场的全部特种机械设备。
在设备名称栏中应按照定性的特种设备、自行组装的非标设备、租赁的机械设备三中类别分别注明“定性”、“非标”、“租赁”。
2、自查表中无问题的在“存在问题”、“整改时限”、“整改责任人”、“整改结果”栏中填“无”。
附件1：特种机械设备（含非标设备）自查表施工单位（使用单位）名称（盖章）：填报日期：年月日项目名称项目所在地点建设单位项目负责人施工单位项目经理监理单位总监设备安装（拆除）单位资质证书号检测机构资质证书号设备名称型号设备安装位置类别序号自查内容自查情况备注1 机械设备制造许可证号2 机械设备产品合格证号3 机械设备制造监督检测证明4 机械设备备案编号5 是否签订设备租赁合同签订日期6 是否签订设备安装（拆卸）合同签订日期7 是否签订设备安装（拆卸）工程安全生产协议签订日期8 是否审核设备安装（拆卸）人员的资格证件审核结果9 设备安装（拆卸）过程是否指定专人负责监控责任人10 多台设备是否组织制定防止相互碰撞的措施并进行交底411 设备安装后是否组织验收验收参加人12 设备验收前是否委托相应资质机构进行检测检测报告号13 设备是否办理使用登记证，机证是否相符使用登记号14 非标设备的中的钢丝绳、滑轮、限位器等产品和零配件是否经过相关部门检测15 起重设备是否有试吊记录16 是否制定专项施工安全措施或专项方案17 设备使用范围内是否布置安全警示标志18 项目是否配置相应的设备管理人员19 设备是否进行巡查巡查是否有记录20 设备是否进行定期检查、维护保养检查维护保养是否有记录21 是否存在擅自安装非原厂制造的标准节等情况21设备基础是否按使用说明书设置或有设计方案22 验收报告（含隐蔽验收资料、预埋螺栓合格证、砼强度报告等）注：每部机械应填一份自查表。
设备台帐设备名称：
设备规范
注：设备台帐以利于设备管理的最小单元建立，可以是系统。
备件（系统所属设备）情况
注： 1、按系统建立台帐时，要将系统内的所有易发生缺陷的设备均作为备件填入本表。
2、对于按单台设备建立台帐的或按系统建立台帐时备件是单独设备的，“应用的设备”一栏可不填。
设备历次检修类别和日期
注： 1、无论该设备是否进行了检修，只要机组停运都要在本表中体现。
2、该设备（系统）日常进行的状态检修检和消除主要缺陷进行的检修也要在本表中体现。
3、检修类别填写A、B、C、D级检修、热备检修、非计划停运、填写状态检修、消缺。
4、机组停运而该设备系统未进行检修，在检修原因中填写该设备（系统）未检修；其余写明检修原因。
发生并消除的主要缺陷
注：1、异常方式消缺（如带压堵漏等）、该设备或该系统内某设备隔绝停运处理的缺陷均属于主要缺陷。
2、主要缺陷发生后的1个工作日内要将前3列全部填写（无法消除的要将未消除采取的措施填上），消除后的1
个工作日内要将其余内容填全。
设备评级情况记录
设备异动情况登记表
历次检修遗留问题及需监督运行的设备情况
注：运行中发生的设备参数明显变化未构成缺陷的，也要填入此表。
检修记录
注：1、所有列入“设备历次检修类别和日期”的检修均要填写检修记录。
2、随机组计划检修的，检修记录在机组报备后15天内填写完成，其余检修记录要在修后3天内填写完成。
石
灰
窑
设
备
台
账
2010年8月25日
目录
1、上料系统设备 (3)
2、燃气系统设备 (11)
3、助燃风系统设备 (18)
4、冷却风系统设备 (21)
5、导热油系统设备 (23)
6、废气系统设备 (28)
7、出灰系统设备 (33)
8、电气设备 (37)
上料系统设备
一、高挡边倾角皮带机（2台）
1、规格型号及技术参数
输送物料：石灰石，物料温度：常温，带宽：800mm，带速：s，
水平机长：50000mm，提升高度：24135mm，输送量：150t/h，参考功
率37KW。
2、主要设备名称及型号
二、直线振动筛（2台）
1、规格型号及技术参数
规格型号ZSGB-18×48，物料名称石灰石，入料粒度
≤100mm ，筛面面积 1800mm×4800mm ，筛面倾角 150 ，筛下物尺
寸 <30mm ，筛分能力 150t/h ，双振幅 8-12mm ，配用电机 Y160L-8 P= ，振动频率 12Hz ，筛板形式钢板冲孔、多块组装、灵活拆卸
2、主要设备名称及型号
三、窑前料仓分料皮带机（1台）
1、规格型号及技术参数
输送物料：石灰石，物料温度：常温，带宽：800mm，带速：s，水平机长：53000mm，提升高度：0mm，输送量：150t/h，参考功率2、主要设备名称及型号
四、卷扬机（3台）
1、规格型号及技术参数
规格型号：JK-10；使用环境：上料系统，粉尘环境，露天使用；额定拉力：100KN；速度：V=40m/min；钢丝绳直径：φ28mm；卷筒容绳量： 90m/层；卷筒尺寸：φ800mm；卷筒要求：带绳槽，材质A3；钢丝绳规格：6×29钢芯；配用钢丝绳长度：130 m；出绳方式：下出绳；联轴器材质：铸钢；颜色：灰色。
2、主要设备名称及型号
五、受料坑振动给料机（8台）
1、规格型号及技术参数
规格型号：ZG100；输送物料：石灰石；处理量：100t/h；给料粒度：≤80mm；功率：2×；衬板材质：16Mn；壳体+衬板厚度：6+4mm 2、主要设备名称及型号
六、窑前上料振动给料机（3台）
1、规格型号及技术参数
规格型号：ZG-200；输送物料：石灰；处理量：200t/h；外形尺寸：长2500×宽800mm；给料粒度：≤80mm；功率：2×；衬板材质：16Mn；壳体+衬板厚度：6+4mm；
2、主要设备名称及型号
七、原料除尘器（1台）
1、规格型号及技术参数
规格型号：低压离线式脉冲除尘器；过滤面积1500m2
2、主要设备名称及型号
3、备品备件
八、上料系统非标设备表
1、设备名称及型号
燃气系统设备
一、增压风机（6台）
1、规格型号及技术参数
温度范围：≤260℃，计算温度：280℃，密度：0.73g/L,标态风量：4000NM3/H,风压：15000Pa,介质：电石炉尾气。
2、主要设备名称及型号
二、电动金属密闭蝶阀（3台）
1、规格型号及技术参数
规格型号：DN450（）耐温：300℃；外泄率：0%，金属密封。
压力，电装：防爆式。
三、电动盲板阀（3台）
1、规格型号及技术参数
规格型号：DN450（）耐温：300℃；外泄率：0%，金属密封。
压力，电装：防爆式。
四、电动调节蝶阀（3台）
1、规格型号及技术参数
规格型号：DN450；耐温：300℃；外泄率：0%，金属密封。
压力，电装：防爆式。
五、气动快速切断阀（3台）
1、规格型号及技术参数
规格型号：DN450（）；耐温300℃外泄率：0%，压力，快速切断时间≤3S。
功能有：阀门开启、阀门关闭、手动关闭、复位功能。
六、自闭式水平泄爆阀（6台）
1、规格型号及技术参数
规格型号：DN300（XB-62）；耐温300℃外泄率：0%，起爆压力，自闭式。
助燃风系统设备
一、助燃风机（3台）
1、规格型号及技术参数
规格型号：；右旋90º：配用功率75KW (4P).
2、主要设备名称及型号
二、手柄对夹蝶阀（84台）
1、规格型号及技术参数
规格型号：DN125(D71X-10)；耐温300℃外泄率：0%，压力.
冷却风系统设备
一、冷却风机（3台）
1、规格型号及技术参数
规格型号：；右旋90º：配用功率37KW (6P).
2、主要设备名称及型号
导热油系统设备
一、导热油泵（6台）
1、规格型号及技术参数
输送介质：HD-320导热油；工作温度：170-200℃，环境温度：绝对最高温度℃，绝对最低温度℃，年平均温度7℃；工作环境：泵耐温300℃，冬季温度较低，考虑低温启动；冷却方式：水冷却；泵
体材质：ZG235-450；叶轮螺母材质：ZG235-450；轴材质：35CrMo；密封环材质：QT500-7；叶轮材质：ZG235-450；泵盖材质：ZG235-450；机械密封：波纹管耐高温；机械密封轴套材质：3Cr13
；联轴器：膜片联轴器；流量：260 m3/h ；扬程：62m ；耐温：300℃；电机功率：75KW；电源:三相交流，380V，50HZ；电机：防爆，防爆等级dⅡBT4；防护等级:、主要设备名称及型号
二、柴油泵（3台）
1、规格型号及技术参数
柴油泵机组为整体底座。
带离合器，带调速器，PLC控制，无人机界面，双电源。
三、散热器（3台）
1、规格型号及技术参数
介质：HD320导热油；流量：260m3/h；油压：；散热器进油口油温：180°-200℃；出油口油温：170℃以下；翅片连接方式：挤压连接；散热器为钢管铝片翅片管，材料钢管为GB3087无缝钢管φ22×2，铝翅片为GB/的L2 1060 F管。
钢管内需作防锈处理。
四、轴流风机（9台）
1、规格型号及技术参数
规格型号：。
风量64825m3/h；风压360Pa；电机功率11KW
废气系统设备
一、主引风机（3台）
1、规格型号及技术参数
规格型号：9-26No16D；右旋0º：配用功率450KW (4P).
2、主要设备名称及型号
二、消音器（3台）
1、规格型号及技术参数
长度：2459 mm ；直径：φ1620mm ；适用风量：88000 m3/h ；耐温：250℃
三、除尘器（3台）
1、规格型号及技术参数
规格型号：低压离线式脉冲除尘器；过滤面积1500m2
2、主要设备名称及型号
四、电动蝶阀（9台）
1、规格型号及技术参数
规格型号：DN1100（）；耐温300℃，外泄率：0%，压力。
出灰系统设备
一、电磁振动给料机（18台）
1、规格型号及技术参数
规格型号：GZ-5；输送物料：石灰；处理量：45t/h ；外形尺寸宽850×长1100mm；功率：；衬板材质：16Mn；壳体+衬板厚度：6+4mm；耐温：300℃；其它要求：敞开式；配电控箱，给PLC提供4～20mA预留接口，防护等级IP54。
2、主要设备名称及型号
二、电机振动给料机（3台）
1、规格型号及技术参数
规格型号：ZG100；处理量：100t/h ；外形尺寸：长1000×宽700mm；功率：2×；衬板材质：16Mn；壳体+衬板厚度：6+4mm；振动电机：YZO系列产品。
其它要求：敞开式
三、窑下平皮带（2台）
1、规格型号及技术参数
输送物料：石灰，物料温度：150℃，带宽：800mm，带速：s，水平机长：51368mm，提升高度：0mm，输送量：150t/h，参考功率22KW。
