简述进气温度传感器的检测方法

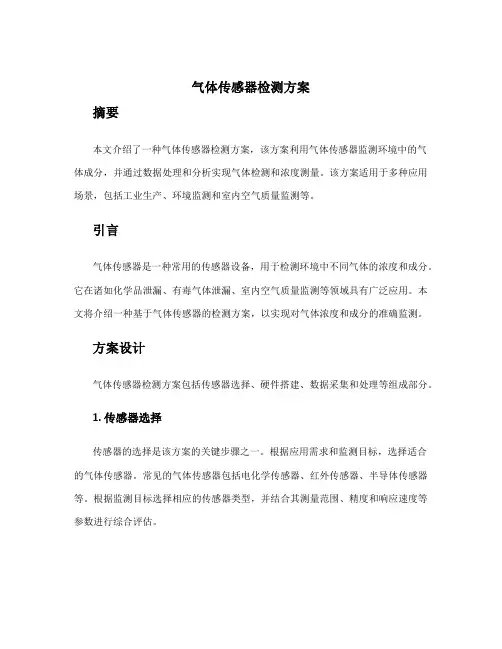

气体传感器检测方案摘要本文介绍了一种气体传感器检测方案，该方案利用气体传感器监测环境中的气体成分，并通过数据处理和分析实现气体检测和浓度测量。

该方案适用于多种应用场景，包括工业生产、环境监测和室内空气质量监测等。

引言气体传感器是一种常用的传感器设备，用于检测环境中不同气体的浓度和成分。

它在诸如化学品泄漏、有毒气体泄漏、室内空气质量监测等领域具有广泛应用。

本文将介绍一种基于气体传感器的检测方案，以实现对气体浓度和成分的准确监测。

方案设计气体传感器检测方案包括传感器选择、硬件搭建、数据采集和处理等组成部分。

1. 传感器选择传感器的选择是该方案的关键步骤之一。

根据应用需求和监测目标，选择适合的气体传感器。

常见的气体传感器包括电化学传感器、红外传感器、半导体传感器等。

根据监测目标选择相应的传感器类型，并结合其测量范围、精度和响应速度等参数进行综合评估。

2. 硬件搭建硬件搭建是实现气体传感器检测的基础工作。

根据传感器的接口要求，选择适当的硬件平台，如Arduino、树莓派等。

通过连接传感器和硬件平台，实现数据的采集和传输。

3. 数据采集与处理数据采集是检测方案的重要环节。

通过传感器采集环境中的气体数据，并将数据传输给硬件平台。

硬件平台负责接收数据，并进行存储和处理。

通过编程实现数据的预处理、去噪和滤波等操作，提高数据的准确性和可靠性。

4. 数据分析与结果展示通过对采集到的数据进行分析和处理，可以得出气体浓度和成分的相关信息。

根据不同的监测目标和应用需求，选择合适的数据分析方法，如数据建模、统计分析等。

最终将分析结果以图表或文字形式展示，便于用户理解和使用。

应用场景气体传感器检测方案可以应用于多种场景，包括但不限于以下几个方面：1. 工业生产在工业生产过程中，气体传感器可用于检测有害气体的泄漏情况，保障工人的安全。

例如，可通过监测一氧化碳浓度来预防燃气爆炸事故。

2. 环境监测气体传感器可用于环境监测，监测大气中各种气体的浓度来评估环境质量。

温度传感器怎么测好坏_温度传感器的测量方法温度传感器在电路中我们经常可以见到，那么当温度传感器坏了，你知道怎么检测吗？检测方法又有哪些呢？鉴于此，本文主要介绍关于温度传感器好坏的检测，以及检测的方法。

温度传感器温度传感器（temperature transducer）是指能感受温度并转换成可用输出信号的传感器。

温度传感器是温度测量仪表的核心部分，品种繁多。

按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。

温度传感器通过利用物质各种物理性质随温度变化的规律把温度转换为可用输出信号。

温度传感器是温度测量仪表的核心部分，品种繁多。

按测量方式可分为接触式和非接触式两大类，按照传感器材料及电子元件特性分为热电阻和热电偶两类。

现代的温度传感器外形非常得小，这样更加让它广泛应用在生产实践的各个领域中，也为我们的生活提供了无数的便利和功能。

温度传感器怎么测好坏1、若是有表的话，可以将传感器接到表上，将传感器放到冰水混合物种，看表的显示时不是0摄氏度，读数是否变化。

2、若是没有表的话，考虑传感器的测温范围，可以看看铂电阻三线制的测温。

3、将传感器放到冰水混合物中，用万用表测量电阻，铂电阻就这么几个典型值，PT100，PT1000，PT200，在冰水混合物种的读值为100欧姆，1000欧姆，200欧姆。

4，手握传感器，读数随之变化，变化幅度一致。

温度传感器的测量方法温度传感器的测量方法按照感温元件是否与被测介质接触，可以分为接触式与非接触式两大类。

1.接触时温度测量接触式测温的方法就是使温度敏感元件与被测温度对象相接触，使其进行充分的热交换，当热交换平衡时，温度敏感元件与被测温度对象的温度相等，测温传感器的输出大小即反映了被测温度的高低。

常用的接触式测温的温度传感器主要有热膨胀式温度传感器、热电偶、热电阻、热敏电阻和温敏晶体管等。

这类传感器的优点是结构简单、工作可靠、测量。

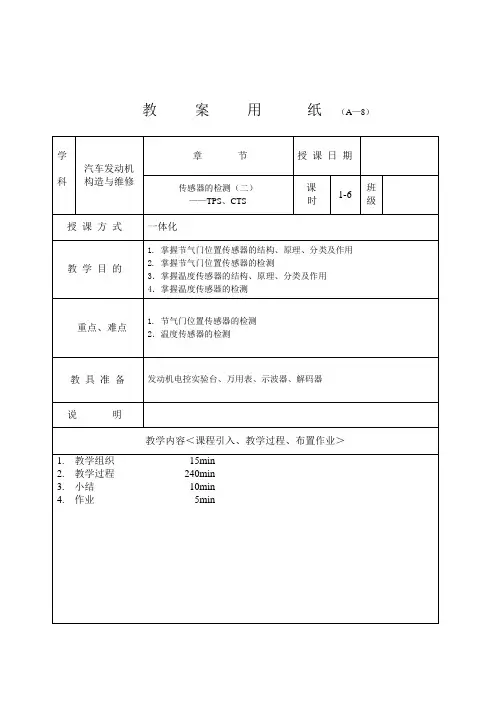

教案用纸（A—8）
利用触点在电阻体上的滑动来改变电阻值，测得节气门开度的线形输出电压，可知节气门开度。

关时电压信号应约为0.5V，随节气门增大，信号电压增强，全开时约为5V。

3、触点式节气门位置传感器
1、节气门位置传感器
2、怠速触点
3、全开触点
4、滑动触点
5、节气
门轴
、可变电阻型节气门位置传感器的检查调整（以皇冠3.0为例）
①怠速触点导通性检测点火开关置于“OFF”位置，拔去节气门位置传感器的导线连接器，用万用表
档在节气门位置传感器连接器上测量怠速触点IDL的导通情况（图 8 ）。

当节气门全闭时，
）；当节气门打开时，IDL-E2端子间应不导通（电阻为∞）。

否则应更换节气
D型安装在空气滤清器或进气管内，
．冷却水温度传感器（ECTS ） 功用：给ECU 提供发动机冷却液温度信号，作为燃油喷射和点火正时控制修正信号。

一般安装在气缸体水道上或冷却水出口处。

其工作原理与进气温度传感器相同 二、温度传感器的检测 随着汽车电子控制技术的发展，温度传感器的应用也越来越广，例如，冷却液温度传感器、热敏电阻
电插头。

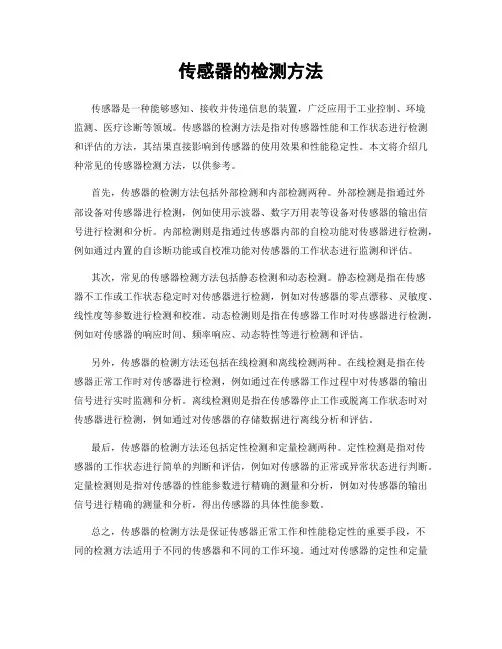

传感器的检测方法传感器是一种能够感知、接收并传递信息的装置，广泛应用于工业控制、环境监测、医疗诊断等领域。

传感器的检测方法是指对传感器性能和工作状态进行检测和评估的方法，其结果直接影响到传感器的使用效果和性能稳定性。

本文将介绍几种常见的传感器检测方法，以供参考。

首先，传感器的检测方法包括外部检测和内部检测两种。

外部检测是指通过外部设备对传感器进行检测，例如使用示波器、数字万用表等设备对传感器的输出信号进行检测和分析。

内部检测则是指通过传感器内部的自检功能对传感器进行检测，例如通过内置的自诊断功能或自校准功能对传感器的工作状态进行监测和评估。

其次，常见的传感器检测方法包括静态检测和动态检测。

静态检测是指在传感器不工作或工作状态稳定时对传感器进行检测，例如对传感器的零点漂移、灵敏度、线性度等参数进行检测和校准。

动态检测则是指在传感器工作时对传感器进行检测，例如对传感器的响应时间、频率响应、动态特性等进行检测和评估。

另外，传感器的检测方法还包括在线检测和离线检测两种。

在线检测是指在传感器正常工作时对传感器进行检测，例如通过在传感器工作过程中对传感器的输出信号进行实时监测和分析。

离线检测则是指在传感器停止工作或脱离工作状态时对传感器进行检测，例如通过对传感器的存储数据进行离线分析和评估。

最后，传感器的检测方法还包括定性检测和定量检测两种。

定性检测是指对传感器的工作状态进行简单的判断和评估，例如对传感器的正常或异常状态进行判断。

定量检测则是指对传感器的性能参数进行精确的测量和分析，例如对传感器的输出信号进行精确的测量和分析，得出传感器的具体性能参数。

总之，传感器的检测方法是保证传感器正常工作和性能稳定性的重要手段，不同的检测方法适用于不同的传感器和不同的工作环境。

通过对传感器的定性和定量检测，可以及时发现传感器的故障和性能问题，保证传感器的正常工作和可靠性。

希望本文介绍的传感器检测方法能对大家有所帮助。

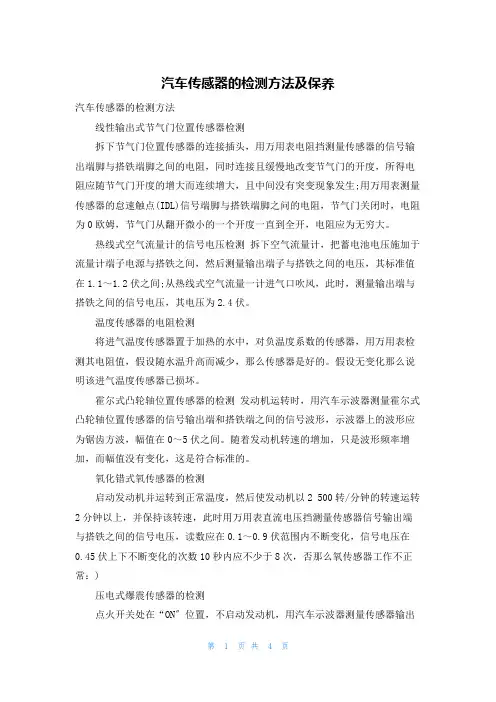

汽车传感器的检测方法及保养汽车传感器的检测方法线性输出式节气门位置传感器检测拆下节气门位置传感器的连接插头，用万用表电阻挡测量传感器的信号输出端脚与搭铁端脚之间的电阻，同时连接且缓慢地改变节气门的开度，所得电阻应随节气门开度的增大而连续增大，且中间没有突变现象发生;用万用表测量传感器的怠速触点(IDL)信号端脚与搭铁端脚之问的电阻，节气门关闭时，电阻为0欧姆，节气门从翻开微小的一个开度一直到全开，电阻应为无穷大。

热线式空气流量计的信号电压检测拆下空气流量计，把蓄电池电压施加于流量计端子电源与搭铁之间，然后测量输出端子与搭铁之间的电压，其标准值在1.1～1.2伏之间;从热线式空气流量一计进气口吹风，此时，测量输出端与搭铁之间的信号电压，其电压为2.4伏。

温度传感器的电阻检测将进气温度传感器置于加热的水中，对负温度系数的传感器，用万用表检测其电阻值，假设随水温升高而减少，那么传感器是好的。

假设无变化那么说明该进气温度传感器已损坏。

霍尔式凸轮轴位置传感器的检测发动机运转时，用汽车示波器测量霍尔式凸轮轴位置传感器的信号输出端和搭铁端之间的信号波形，示波器上的波形应为锯齿方波，幅值在0～5伏之间。

随着发动机转速的增加，只是波形频率增加，而幅值没有变化，这是符合标准的。

氧化错式氧传感器的检测启动发动机并运转到正常温度，然后使发动机以2 500转/分钟的转速运转2分钟以上，并保持该转速，此时用万用表直流电压挡测量传感器信号输出端与搭铁之间的信号电压，读数应在0.1～0.9伏范围内不断变化，信号电压在0.45伏上下不断变化的次数10秒内应不少于8次，否那么氧传感器工作不正常：)压电式爆震传感器的检测点火开关处在“ON〞位置，不启动发动机，用汽车示波器测量传感器输出端与搭铁之间的信号波形，然后用金属物敲击爆震传感器附近的缸体，在敲击发动机缸体后，示波器应显示一突度波形，敲击越大，幅值也越大，说明传感器良好。

如果示波器显示一条直线，说明爆震传感器没有信号输出，可能是导线有断路或传感器损坏。

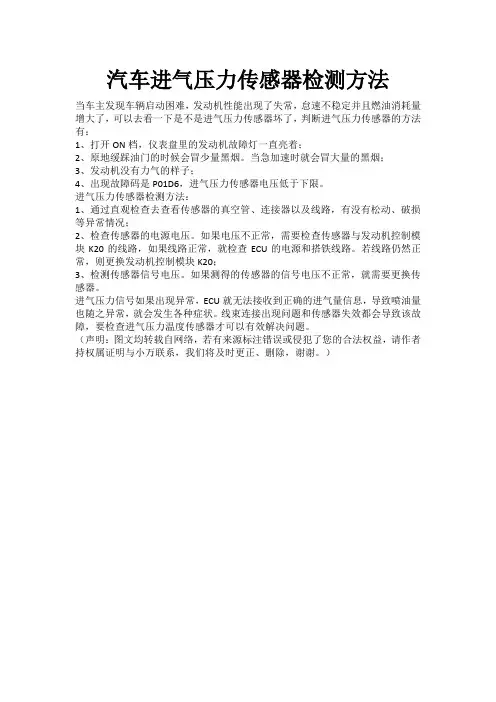

汽车进气压力传感器检测方法
当车主发现车辆启动困难，发动机性能出现了失常，怠速不稳定并且燃油消耗量增大了，可以去看一下是不是进气压力传感器坏了，判断进气压力传感器的方法有：
1、打开ON档，仪表盘里的发动机故障灯一直亮着；
2、原地缓踩油门的时候会冒少量黑烟。

当急加速时就会冒大量的黑烟；
3、发动机没有力气的样子；
4、出现故障码是P01D6，进气压力传感器电压低于下限。

进气压力传感器检测方法：
1、通过直观检查去查看传感器的真空管、连接器以及线路，有没有松动、破损等异常情况；
2、检查传感器的电源电压。

如果电压不正常，需要检查传感器与发动机控制模块K20的线路，如果线路正常，就检查ECU的电源和搭铁线路。

若线路仍然正常，则更换发动机控制模块K20；
3、检测传感器信号电压。

如果测得的传感器的信号电压不正常，就需要更换传感器。

进气压力信号如果出现异常，ECU就无法接收到正确的进气量信息，导致喷油量也随之异常，就会发生各种症状。

线束连接出现问题和传感器失效都会导致该故障，要检查进气压力温度传感器才可以有效解决问题。

（声明：图文均转载自网络，若有来源标注错误或侵犯了您的合法权益，请作者持权属证明与小万联系，我们将及时更正、删除，谢谢。

）。

一、实训背景随着汽车工业的快速发展，发动机电子控制系统在汽车中的应用越来越广泛。

进气温度传感器作为发动机电子控制系统中的重要部件，其作用对发动机的性能和排放有着重要影响。

为了深入了解进气温度传感器的工作原理、构造及在实际应用中的重要性，我们进行了本次实训。

二、实训目的1. 了解进气温度传感器的工作原理和构造；2. 掌握进气温度传感器的检测方法和故障诊断；3. 熟悉进气温度传感器在实际应用中的重要性。

三、实训内容1. 进气温度传感器的工作原理进气温度传感器是一种负温度系数的热敏电阻（NTC），其电阻值随温度的升高而降低。

当发动机进气温度发生变化时，进气温度传感器将温度变化转换为电压信号，传输给发动机控制单元（ECU）。

ECU根据进气温度信号，调整喷油量和点火时机，以保证发动机的最佳性能和排放。

2. 进气温度传感器的构造进气温度传感器主要由以下部分组成：（1）热敏电阻：热敏电阻是进气温度传感器的核心部分，其电阻值随温度变化而变化。

（2）绝缘材料：绝缘材料用于保护热敏电阻，防止其受到外界环境的影响。

（3）引线：引线用于将热敏电阻与ECU连接。

（4）外壳：外壳用于保护传感器内部结构，防止外界物理损坏。

3. 进气温度传感器的检测方法（1）外观检查：检查传感器外观是否有破损、腐蚀等现象。

（2）万用表检测：使用万用表测量传感器电阻值，判断其是否在正常范围内。

（3）示波器检测：使用示波器观察传感器输出信号，判断其波形是否正常。

4. 进气温度传感器的故障诊断（1）发动机怠速不稳：当进气温度传感器出现故障时，可能导致发动机怠速不稳，油耗增加。

（2）加速无力：进气温度传感器故障可能导致发动机加速无力，油耗增加。

（3）排放超标：进气温度传感器故障可能导致发动机排放超标。

四、实训总结通过本次实训，我们了解了进气温度传感器的工作原理、构造及在实际应用中的重要性。

进气温度传感器在发动机电子控制系统中扮演着重要角色，其性能直接影响发动机的性能和排放。

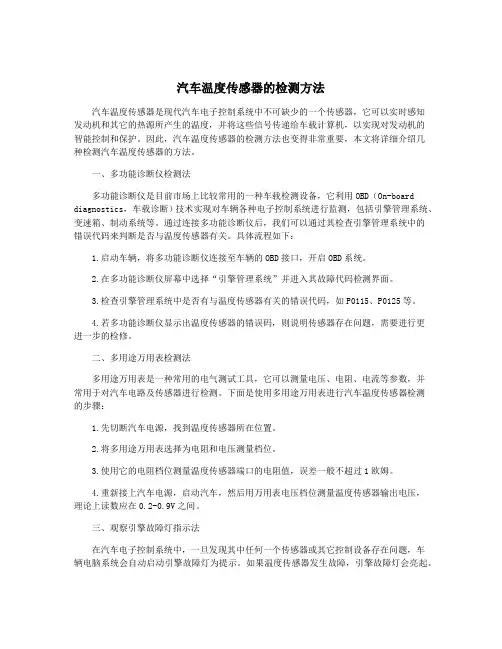

汽车温度传感器的检测方法汽车温度传感器是现代汽车电子控制系统中不可缺少的一个传感器，它可以实时感知发动机和其它的热源所产生的温度，并将这些信号传递给车载计算机，以实现对发动机的智能控制和保护。

因此，汽车温度传感器的检测方法也变得非常重要，本文将详细介绍几种检测汽车温度传感器的方法。

一、多功能诊断仪检测法多功能诊断仪是目前市场上比较常用的一种车载检测设备，它利用OBD（On-board diagnostics，车载诊断）技术实现对车辆各种电子控制系统进行监测，包括引擎管理系统、变速箱、制动系统等。

通过连接多功能诊断仪后，我们可以通过其检查引擎管理系统中的错误代码来判断是否与温度传感器有关。

具体流程如下：1.启动车辆，将多功能诊断仪连接至车辆的OBD接口，开启OBD系统。

2.在多功能诊断仪屏幕中选择“引擎管理系统”并进入其故障代码检测界面。

3.检查引擎管理系统中是否有与温度传感器有关的错误代码，如P0115、P0125等。

4.若多功能诊断仪显示出温度传感器的错误码，则说明传感器存在问题，需要进行更进一步的检修。

二、多用途万用表检测法多用途万用表是一种常用的电气测试工具，它可以测量电压、电阻、电流等参数，并常用于对汽车电路及传感器进行检测。

下面是使用多用途万用表进行汽车温度传感器检测的步骤：1.先切断汽车电源，找到温度传感器所在位置。

2.将多用途万用表选择为电阻和电压测量档位。

3.使用它的电阻档位测量温度传感器端口的电阻值，误差一般不超过1欧姆。

4.重新接上汽车电源，启动汽车，然后用万用表电压档位测量温度传感器输出电压，理论上读数应在0.2-0.9V之间。

三、观察引擎故障灯指示法在汽车电子控制系统中，一旦发现其中任何一个传感器或其它控制设备存在问题，车辆电脑系统会自动启动引擎故障灯为提示。

如果温度传感器发生故障，引擎故障灯会亮起。

因此，观察引擎故障灯的指示情况也是一种有效的汽车温度传感器检测方法。

具体操作如下：1.检查车辆引擎故障灯是否亮起，一般故障灯亮起后车载电脑会存储一个有关错误码，可以通过OBD读取。

汽车温度传感器的检测方法随着汽车电子技术的发展，温度传感器的应用也越来越广泛了。

在实际维修中，如何快速的检测温度传感器?一般有用万用表测电压、测电阻等方法，现述如下。

一、冷却液温度传感器当出现因汽车负载过大、缺水、点火时间不对、风扇不转等故障，造成冷却液温度过高时。

会使发动机机体温度上升，从而使发动机不能工作，所以在仪表系统内设计了冷却液温度表。

利用冷却液温度传感器检测发动机冷却液温度，让驾驶员能够直观地看出，发动机冷却液在任何工况时的温度，并及时作出相应的处理。

在电控系统中也安有冷却液温度传感器，用于喷油量修正信号。

冷却液温度传感器安装在发动机缸体或缸盖的水套上，与冷却液直接接触，用于测量发动机的冷却液温度。

冷却液温度表使用的温度传感器是一个负温度系数热敏电阻(NTC)，其阻值随温度升高而降低，有一根导线与电控单元ECU相连。

另一根为搭铁线。

1、用万用表检测冷却液温度传感器(1)在车检查。

将点火开关关闭，拆下传感器的连接器，用汽车专用万用表的Rx1挡，测试传感器两端子的阻值。

以皇冠3、O 的THW和E2端子为例，在温度为0℃时，电阻为4—7kΩ;在温度为20℃时，电阻为2～3kΩ;在温度为40℃时间，电阻为O、9一1、3kΩ;在60℃时为O、4～0、7kΩ，在80℃时，为0、2～O、4kΩ。

冷却液温度传感器的电阻值与温度的高低成反比。

(2)单件检查。

拆下冷却液温度传感器导线连接器，然后从发动机上拆下传感器。

将传感器置于烧杯内的水中，加热杯中的水。

随着温度逐渐升高。

用万用表电阻挡测量传感器的电阻值，将测得的值与标准值相比较，若不符合，应更换冷却液温度传感器。

2、冷却液温度传感嚣输出信号电压的检查安装好冷却液温度传感器，将传感器的连接器插好。

当点火开关置于ON位置时，测量图1中连接器“THW”端子(丰田车)或ECU连接器“THW”端子与E2间输出电压。

所测得的电压应与冷却液温度成反比变化。

拆下冷却液温度传感器线束插头，打开点火开关，测量冷却温度传感器的电源电压应为5V。

传感器测试方法传感器是一种能够感知和测量物理量或化学量的装置或设备。

传感器测试方法是指用来验证传感器性能和准确性的一系列测试步骤和手段。

在传感器的设计和制造过程中，测试是不可或缺的环节，它能够保证传感器的可靠性和稳定性。

本文将介绍几种常用的传感器测试方法。

一、灵敏度测试灵敏度是指传感器对输入信号变化的响应能力。

灵敏度测试是通过给传感器提供一系列已知大小的输入信号，然后测量传感器的输出信号，从而确定传感器的灵敏度。

常用的方法有激励响应法和比较法。

激励响应法是通过给传感器提供标准信号，然后测量输出信号的大小，计算传感器的灵敏度。

比较法是将传感器与已知灵敏度的传感器进行比较，从而确定待测传感器的灵敏度。

二、线性度测试线性度是指传感器输出与输入之间的线性关系。

线性度测试是通过给传感器提供一系列不同大小的输入信号，然后测量传感器的输出信号，从而确定传感器的线性度。

常用的方法有满量程输出法和多点校准法。

满量程输出法是在整个输入范围内分别给传感器提供最大和最小的输入信号，测量输出信号的大小，然后计算线性度。

多点校准法是在输入范围内选择多个不同大小的输入信号，测量输出信号的大小，然后通过拟合曲线来计算线性度。

三、稳定性测试稳定性是指传感器输出信号的长期稳定性和重复性。

稳定性测试是通过在一定时间内给传感器提供相同大小的输入信号，然后测量传感器的输出信号，从而确定传感器的稳定性。

常用的方法有零点漂移测试和温度稳定性测试。

零点漂移测试是在固定的输入条件下，测量传感器输出信号的变化，计算零点漂移。

温度稳定性测试是在不同温度环境下，测量传感器输出信号的变化，计算温度稳定性。

四、响应时间测试响应时间是指传感器从接收到输入信号到输出信号稳定的时间。

响应时间测试是通过给传感器提供一个突变或周期性的输入信号，然后测量传感器输出信号的变化，从而确定传感器的响应时间。

常用的方法有阶跃法和脉冲法。

阶跃法是给传感器提供一个突变的输入信号，测量输出信号的上升时间或下降时间。

进气温度传感器的工作原理一、引言进气温度传感器是一种常用于汽车发动机中的传感器。

它可以测量进气道中的温度，为发动机控制单元（ECU）提供准确的温度数据，从而实现精确的燃油喷射控制和提高发动机的燃烧效率。

本文将详细介绍进气温度传感器的工作原理和应用。

二、进气温度传感器的类型进气温度传感器有两种常见的类型，分别是热敏电阻类型和热电偶类型。

2.1 热敏电阻类型热敏电阻类型的进气温度传感器采用的是热敏电阻元件作为温度测量元件。

当进气温度升高时，热阻减小，电阻值下降；反之，当进气温度下降时，热阻增大，电阻值上升。

通过测量热敏电阻元件的电阻值变化，可以获得进气温度的信息。

2.2 热电偶类型热电偶类型的进气温度传感器则采用的是热电偶元件进行温度测量。

热电偶是由两种不同材料的导线相接而成，当两个接点的温度有差异时，将会产生电势差。

利用这种电势差的变化，可以得到进气温度的测量结果。

三、进气温度传感器的工作原理进气温度传感器的工作原理主要体现在温度敏感元件和信号处理电路两个方面。

3.1 温度敏感元件无论是热敏电阻类型还是热电偶类型的进气温度传感器，温度敏感元件都是关键的组成部分。

对于热敏电阻类型的传感器，温度敏感元件往往是由某种金属材料制成的电阻器。

而热电偶类型的传感器中，温度敏感元件则是由两种不同金属材料组成的热电偶。

3.2 信号处理电路进气温度传感器将温度信息转换为电信号后，需要经过信号处理电路进行进一步的处理。

信号处理电路包括放大、滤波、线性化等环节，旨在将传感器输出的电信号转变为可供ECU处理的数字信号。

四、进气温度传感器的应用进气温度传感器在汽车发动机控制系统中发挥着重要的作用。

4.1 燃油喷射控制进气温度传感器的主要应用之一是燃油喷射控制。

根据进气温度的变化，ECU可以对发动机喷油量进行精确调整，以确保最佳的燃油混合比。

在冷启动时，进气温度较低，ECU会增加燃油喷射量，以确保发动机能够顺利启动。

而在高温环境下，进气温度较高，ECU则会减少燃油喷射量，以避免发动机过热。

进气温度传感器的安装位置、作用、工作原理、检测方法！进气温度传感器的安装位置识别进气温度传感器通常在空气滤清器之后的进气软管上或空气流量传感器上，在部分涡轮增压发动机上与增压压力传感器集成在一起安装于涡轮增压器后方的增压进气管道上，如下图所示。

有的还在空气流量传感器和谐振腔上各安装一个，以提高喷油量的控制精度。

1—紧固螺钉；2—进气温度传感器进气温度传感器的作用进气温度传感器的作用是测量进入进气歧管内气体的温度。

在体积流量型进气系统中，电控单元（ECU）根据进气温度对喷油量进行修正，以获得最佳的空燃比。

进气温度传感器的工作原理进气温度传感器的结构如下图所示，主要由塑料外壳、防水插座、垫圈、热敏电阻等组成。

进气温度传感器采用负温度系数的热敏电阻作为检测元件，为准确测量进气温度，常用塑料外壳加以保护，以防安装部位的温度影响传感器的工作精度。

典型车系电路连接下图为新款科鲁兹带涡轮增压发动机的进气温度传感器电路连接。

进气温度传感器与涡轮增压传感器集成在一起安装在涡轮增压器后面的进气管道上。

发动机控制单元（ECU）为传感器3#端子提供5V基准电压，传感器1#端子通过ECU内部接地。

检测方法进气温度传感器出现故障，会导致混合气过浓或过稀，使燃烧变坏，出现工作不稳定，这时应该检查进气温度传感器。

检测方法如下：方法1：单体检测01 关闭点火开关，断开进气温度传感器线束连接器，拆下进气温度传感器。

02 用制冷剂或压缩空气对进气温度传感器降温，也可采用放入水中加温的方法对传感器进行加温。

03 用万用表电阻挡测量传感器两端子间的电阻，其电阻值随温度变化而变化的规律应与下图所示的特性曲线的变化规律相一致。

方法2：在线检测的方法（以上面提到的新款科鲁兹发动机电路为例）01 拔下传感器插头，接通点火开关，测量插头上3#端子与搭铁之间的电压应为5V，若无电压，则应检查ECU连接器上34#端子与搭铁间电压。

若此处电压为5V，则说明ECU与传感器之间线路断路；若无5V电压，则ECU有故障。
