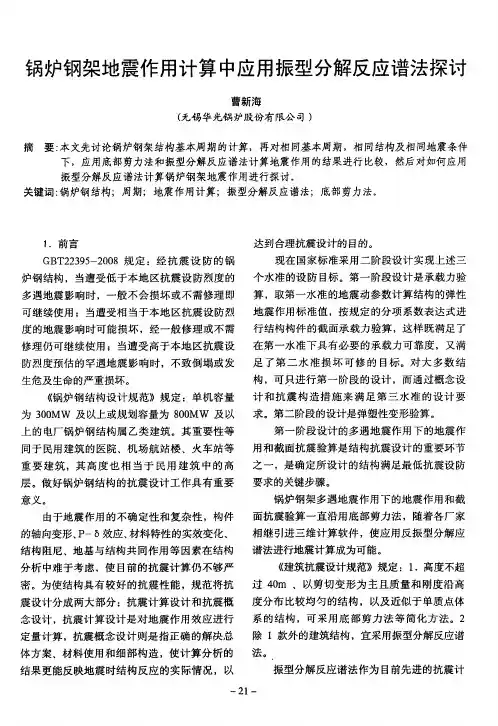

底部剪力法与振型分解反应谱法的比较分析

计算地震作用的方法地震作用计算可是个很重要又有点复杂的事儿呢。

一、底部剪力法。

这是一种比较简单的方法哦。

它主要适用于高度不超过40m、以剪切变形为主且质量和刚度沿高度分布比较均匀的结构。

就像是那种规规矩矩的小房子，不太复杂的建筑结构就可以用这个方法来计算地震作用。

它的基本思路呢，就是先算出一个总的底部剪力，这个剪力就像是整个建筑在地震时受到的一个总的“拉拽力”。

然后再根据一定的规则把这个总的力分配到各个楼层上去。

就好比是有一大袋糖果（底部剪力），要按照一定的方法分给每个小朋友（楼层）。

二、振型分解反应谱法。

这个方法就相对复杂一些啦。

它适用于比较高的建筑或者结构不规则的建筑。

它的理念是把结构在地震下的振动分解成好多不同的振型，每个振型都有自己的频率、周期和振型参与系数。

这就像是把一个复杂的舞蹈动作（建筑在地震中的振动）分解成一个个单独的舞步（振型）。

然后呢，根据反应谱曲线，算出每个振型对应的地震作用，最后再把这些不同振型的地震作用组合起来，得到结构总的地震作用。

这就像是把每个舞步的力量（每个振型的地震作用）合起来，才是这个舞蹈完整的力量（结构总的地震作用）。

三、时程分析法。

这个方法可就更酷啦。

它是直接输入地震波，就像真的让建筑去经历一场地震一样。

然后通过数值计算，一步一步地算出结构在地震过程中的反应。

不过呢，这个方法计算量超级大，就像要做一个超级复杂的大工程。

它一般用于特别重要的建筑或者是超高层、大跨度等复杂结构。

因为这些建筑结构太特殊啦，用前面两种方法可能不够准确，就像对待超级宝贝一样，得用最精细的方法来计算地震作用。

不管是哪种方法，都是为了让我们的建筑在地震的时候能够尽可能地安全。

建筑工程师们就像建筑的守护者，通过这些方法算出地震作用，然后设计出安全可靠的建筑结构，让大家在房子里住着安心、放心。

这也是对每一个生命的尊重和保护呢。

振型分解反应谱法可以考虑多阶振型互相耦合的作用，尤其是扭转振型的耦联，如果只是单阶振型，则振型分解反应谱法和底部剪力法应该是一致的。

所以底部剪力法一般用在低层的、简单的、规则的、对称的结构中，如砌体结构住宅楼或者多层框架（新规范要求加上楼梯就又麻烦了）之类。

此外，振型分解反应谱法计算出来的地震剪力都是绝对值，没有方向，在这一点上，底部剪力法算出不同方向地震作用所引起的剪力的方向，比较有物理意义。

振型分解反应谱法：也称规范法，适用于大量的工程计算，该法有侧刚及总刚两种计算方法，分别对应侧刚模型及总刚模型，其主要区别是侧刚模型采用刚性楼板假定的简化刚度矩阵模型。

总刚模型是采用弹性楼板假定的真实结构模型转化成的刚度矩阵模型。

振型分解反应谱法先计算结构的自振振型，选取若干个振型分别计算各个振型的水平地震作用，将各振型水平地震作用于结构上，求其结构内力，最后将各振型的内力进行组合，得到地震作用下的结构内力和变形。

其基本原理就是用“规范”反应谱，先求得各振型的对应的“最大”地震力，组合后得到结构的组合地震作用。

这里面有一个求“广义特征值”而得出结构前几阶振型和频率的重要步骤，在这个过程中程序按力学和数学的法则进行繁多的中间计算，而不输出中间资料，仅将结果值告知设计人。

底部剪力法：底部剪力法（拟静力法）(Equivalent Base Shear Method) 根据地震反应谱理论，以工程结构底部的总地震剪力与等效单质点的水平地震作用相等，来确定结构总地震作用的方法。

一种用静力学方法近似解决动力学问题的简易方法，它发展较早，迄今仍然被广泛使用。

其基本思想是在静力计算的基础上，将地震作用简化为一个惯性力系附加在研究对象上，其核心是设计地震加速度的确定问题。

该方法能在有限程度上反映荷载的动力特性，但不能反映各种材料自身的动力特性以及结构物之间的动力响应，更不能反映结构物之间的动力耦合关系。

但是，拟静力法的优点也很突出，它物理概念清晰，与全面考虑结构物动力相互作用的分析方法相比，计算方法较为简单，计算工作量很小、参数易于确定，并积累了丰富的使用经验，易于设计工程师所接受。

底部剪力法和振型分解反应谱法是两种常用的结构地震响应分析方法，用于计算结构在地震作用下的受力和变形。

它们在原理和应用上有一些异同之处：
底部剪力法（Base Shear Method）：
原理：底部剪力法是一种力的平衡方法，基于结构总质量和地震力之间的平衡关系，将地震力按照结构的刚度和相对刚度分配到各个层面或支撑点上，进而计算出结构的受力和变形。

特点：
利用地震力按刚度分配的方法，将地震力分布到结构各层面或支撑点上。

简化了地震响应分析，适用于常规的结构体系。

结构刚度和地震力分配的假设对结果影响较大，需要合理选择地震力分配系数和抗侧刚度分布。

振型分解反应谱法（Mode Superposition Response Spectrum Method）：
原理：振型分解反应谱法是基于振型分解和叠加原理，将结构的地震响应分解为各个振型的响应，并利用振型反应谱进行叠加计算得到总体响应。

特点：
将结构的振动特性和地震激励的频谱特性相结合，通过模态分析计算各个振型的响应，然后叠加得到总体响应。

能够考虑结构的多个振型对地震响应的贡献，更加准确地分析结构的动力特性。

需要进行模态分析和振型选择，计算较为复杂，适用于复杂结构和对动力特性分析较为关注的工程。

总体上，底部剪力法是一种力的平衡方法，基于结构刚度和地震力进行分配，适用于常规结构；而振型分解反应谱法则是基于振动特性和频谱分析的方法，适用于复杂结构和对动力特性分析较为关注的工程。

两种方法在实际工程应用中，根据结构类型和分析需求的不同，可灵活选择使用。

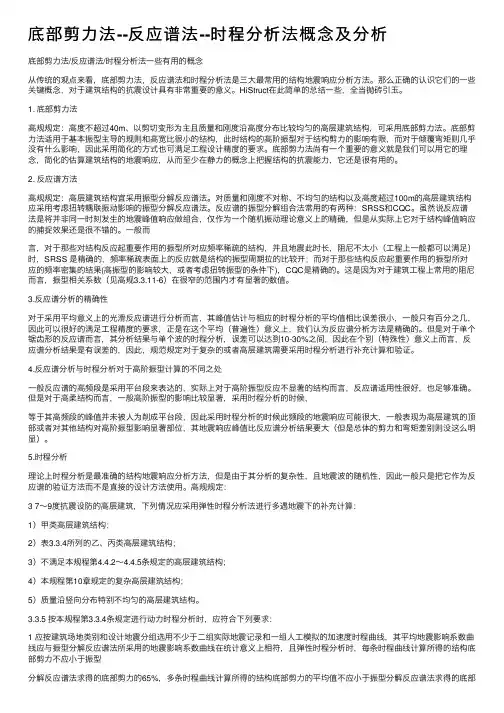

底部剪⼒法--反应谱法--时程分析法概念及分析底部剪⼒法/反应谱法/时程分析法⼀些有⽤的概念从传统的观点来看，底部剪⼒法，反应谱法和时程分析法是三⼤最常⽤的结构地震响应分析⽅法。

那么正确的认识它们的⼀些关键概念，对于建筑结构的抗震设计具有⾮常重要的意义。

HiStruct在此简单的总结⼀些，全当抛砖引⽟。

1. 底部剪⼒法⾼规规定：⾼度不超过40m、以剪切变形为主且质量和刚度沿⾼度分布⽐较均匀的⾼层建筑结构，可采⽤底部剪⼒法。

底部剪⼒法适⽤于基本振型主导的规则和⾼宽⽐很⼩的结构，此时结构的⾼阶振型对于结构剪⼒的影响有限，⽽对于倾覆弯矩则⼏乎没有什么影响，因此采⽤简化的⽅式也可满⾜⼯程设计精度的要求。

底部剪⼒法尚有⼀个重要的意义就是我们可以⽤它的理念，简化的估算建筑结构的地震响应，从⽽⾄少在静⼒的概念上把握结构的抗震能⼒，它还是很有⽤的。

2. 反应谱⽅法⾼规规定：⾼层建筑结构宜采⽤振型分解反应谱法。

对质量和刚度不对称、不均匀的结构以及⾼度超过100m的⾼层建筑结构应采⽤考虑扭转耦联振动影响的振型分解反应谱法。

反应谱的振型分解组合法常⽤的有两种：SRSS和CQC。

虽然说反应谱法是将并⾮同⼀时刻发⽣的地震峰值响应做组合，仅作为⼀个随机振动理论意义上的精确，但是从实际上它对于结构峰值响应的捕捉效果还是很不错的。

⼀般⽽⾔，对于那些对结构反应起重要作⽤的振型所对应频率稀疏的结构，并且地震此时长，阻尼不太⼩（⼯程上⼀般都可以满⾜）时，SRSS 是精确的，频率稀疏表⾯上的反应就是结构的振型周期拉的⽐较开；⽽对于那些结构反应起重要作⽤的振型所对应的频率密集的结果(⾼振型的影响较⼤，或者考虑扭转振型的条件下)，CQC是精确的。

这是因为对于建筑⼯程上常⽤的阻尼⽽⾔，振型相关系数（见⾼规3.3.11-6）在很窄的范围内才有显著的数值。

3.反应谱分析的精确性对于采⽤平均意义上的光滑反应谱进⾏分析⽽⾔，其峰值估计与相应的时程分析的平均值相⽐误差很⼩，⼀般只有百分之⼏，因此可以很好的满⾜⼯程精度的要求，正是在这个平均（普遍性）意义上，我们认为反应谱分析⽅法是精确的。

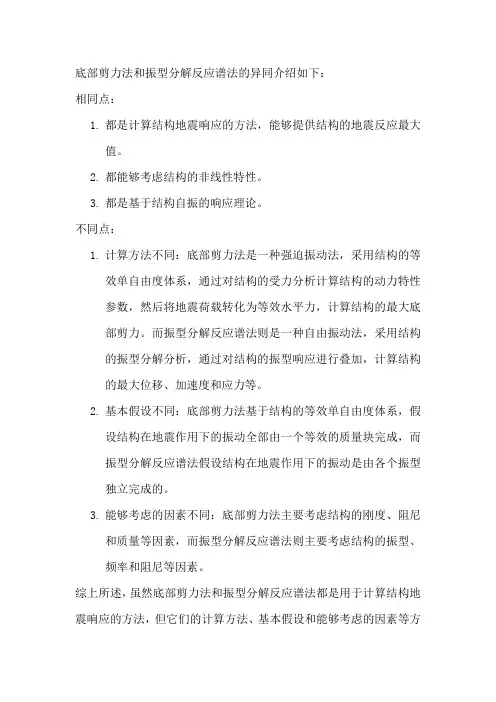

底部剪力法和振型分解反应谱法的异同介绍如下：
相同点：
1.都是计算结构地震响应的方法，能够提供结构的地震反应最大
值。

2.都能够考虑结构的非线性特性。

3.都是基于结构自振的响应理论。

不同点：
1.计算方法不同：底部剪力法是一种强迫振动法，采用结构的等
效单自由度体系，通过对结构的受力分析计算结构的动力特性参数，然后将地震荷载转化为等效水平力，计算结构的最大底部剪力。

而振型分解反应谱法则是一种自由振动法，采用结构的振型分解分析，通过对结构的振型响应进行叠加，计算结构的最大位移、加速度和应力等。

2.基本假设不同：底部剪力法基于结构的等效单自由度体系，假
设结构在地震作用下的振动全部由一个等效的质量块完成，而振型分解反应谱法假设结构在地震作用下的振动是由各个振型独立完成的。

3.能够考虑的因素不同：底部剪力法主要考虑结构的刚度、阻尼
和质量等因素，而振型分解反应谱法则主要考虑结构的振型、频率和阻尼等因素。

综上所述，虽然底部剪力法和振型分解反应谱法都是用于计算结构地震响应的方法，但它们的计算方法、基本假设和能够考虑的因素等方
面存在很大的不同。

在实际工程中，应根据具体情况选择合适的方法进行分析。

振型分解反应谱法一、计算地震影响系数α,每个阵型周期不同，α取值不同。

1、根据《抗震》附录A 查城市的地震分组、烈度、及基本地震加速度2、根据地震分组地震烈度和多遇地震、罕遇地震，《抗震》表5.1.4-1查αmax3、根据地震分组和场地类型Ⅳ，《抗震》表5.1.4-2查T g , 8度9度罕遇地震增加0.05S.4、判断Tg< T1< 5 Tg 及，确定计算公式及2η 和γ注：除有专门规定外，建筑结构的阻尼比ζ应取0.05。

这时γ=0.9，η1=0.02，η2=1.0。

5、 最终确定α重力荷载代表值 表格5.1.3楼顶计算 楼板 +下半层墙体重力+活荷载×0+雪荷载×0.5+积灰荷载×0.5每层计算 楼板+上下半墙重量+等效均布活载×0.5（书库、档案活载×0.8）+实际情况的楼活载×1.0二、剪力的计算1、计算2F ji 为质点的地震力，每层剪力为Fji 从上而下的叠加值,绘制每层的剪力图 3、振型叠加：三、考虑地基与结构相互影响，剪力折减。

《抗规》5.2.7剪力折减的条件：1、8度、9度2、Ⅲ、Ⅳ类场地3、箱基或刚性较好的筏基和桩基联合基础4、钢筋混凝土高层建筑5、基本自振周期处于特征周期的1.2倍至5倍的范围内高宽比小于3的结构全高折减，高宽比不小于3的结构底层折减，顶层不折减，中间插值。

四、验算剪重比。

《抗规》5.2.5五、考虑扭转耦联作用。

《抗规》5.2.3边榀构件地震作用乘以放大系数，短边1.15，长边1.05；扭转刚度较小时放大1.3倍。

角部构件同时乘以两个方向的放大系数 )(s T 01.0g T g T 50.6αm ax2αηmax45.0αmax2)(αηαγT T g=max12)]5(2.0[αηηαγg T T --=()ji j j ji iF t XG αγ=S =底部剪力法一、前提条件判断1、不超过40m2、剪切变形为主3、质量刚度院高度比较均匀4、或者近似于单质点的结构体系二、计算重力荷载代表值Geq和地震影响系数α单质点：Geq=Ge多质点：Geq=0.85Ge计算地震影响系数α时8度9度罕遇地震增加0.05S.三、剪力计算T1>1.4Tg时，需计算顶部附加水平地震作用，加在主要屋面位置。

第1章绪论1.我国对高层建筑结构是如何定义的？答：我国规定：10层及10层以上或高度超过28m的住宅以及房屋高度大于24m的其他民用建筑为高层建筑。

2.高层建筑结构的受力及变形特点是什么？设计时应考虑哪些问题？答:特点：水平荷载对结构影响大，随高度的增加除轴力与高度成正比外，弯矩和位移呈指数曲线上升，并且动力荷载作用下，动力效应大，扭转效应大。

考虑：结构侧移，整体稳定性和抗倾覆问题，承载力问题。

3.从结构材料方面来分，高层建筑结构有哪些类型？各有何特点？答：相应的结构分类（以材料分类）：砌体结构、钢结构、钢筋混凝土结构、钢-混凝土混合结构特点：（1）砌体结构具有取材容易、施工简便、造价低廉等优点，但其抗拉、抗弯、抗剪强度均较低，抗震性能较差。

（2）钢结构具有强度高，自重轻（有利于基础），延性好，变形能力大，有利于抗震，可以工厂预制，现场拼装，交叉作业但价格高，防火材料（增加造价），侧向刚度小。

（3）钢筋混凝土具有价格低，可浇筑成任何形状，不需要防火，刚度大。

但强度低，构件截面大占用空间大，自重大，不利于基础、抗震，延性不如钢结构。

（4）混合结构与钢构件比：用钢少，刚度大，防火、防锈；与混凝土构件比：重量轻，承载力大，抗震性能好。

第2章高层建筑结构体系与布置1. 高层结构体系大致有哪几类？各种结构体系优缺点和受力特点如何？答：高层结构体系类型:框架结构体系剪力墙结构体系框架—剪力墙结构体系筒中筒结构体系多筒体系巨型结构体系框架结构：受力变形特点：框架结构的侧移一般由两部分组成：1）水平力引起的楼层剪力，使梁、柱构件产生弯曲变形，形成框架结构的整体剪切变形Us；2）由水平力引起的倾覆力矩，使框架柱产生轴向变形（一侧柱拉伸，另一侧柱压缩）形成框架结构的整体弯曲变形Ub；3）当框架结构房屋的层数不多时，其侧移主要表现为整体剪切变形，整体弯曲变形的影响很小。

注：框架结构属于柔性结构，侧移主要表现为整体剪切变形。

常用的地震分析方法
国内常用的分析法都有底部剪力法，振型分解反应谱法和时程分析法。

1、底部剪力法
适用条件:对于重量和刚度沿高度分布比较均匀、高度不超过40m，并以剪切变形为主(房屋高宽比小于4时)的结构，振动时具有以下特点;(1)位移反应以基本振型为主;(2)基本振型接近直线。

基本原理:在振型分解反应谱法的基础上，针对某些建筑物的特定条件做进一步简化，而得到的一种近似计算水平地震作用的方法:将多自由度体系简化成单自由度体系，计算出结构总的地震作用(即结构底部剪力)，再将其按倒三角形原则分配到各个楼层，计算结构内力。

2、振型分解反应谱法
适用范围:除上述底部剪力法外的建筑结构。

基本原理:利用振型分解法的概念，把多自由度体系分解成若干个单自由度体系振动的组合，并利用单自由度体系的反应谱理论计算各个振型振动的地震作用，最后将各个振型计算出的地震效应按一定的规则组合起来，求出总的地震响应。

3、时程分析法
适用范围:《抗震规范》规定，重要的工程结构，例如:大跨
桥梁，特别不规则建筑、甲类建筑，高度超出规定范围的高层建筑应采用时程分析法进行补充计算。

基本原理:时程分析法是对结构物的运动微分方程直接进行逐步积分求解的一种动力分析方法。

由时程分析可得到各质点随时间变化的位移、速度和加速度动力反应，并进而可计算出构件内力的时程变化关系。

反应谱分析：基本概念地震作用本质上是一种地面运动荷载，虽然其发生的过程总体上很短暂，但是作用的大小是随时间变化的，目前结构分析的发展水平允许我们基于振型叠加法或其它方法在地震作用的整个过程中对结构的响应进行完整计算，这就是我们所常说的结构的时程分析。

但是这种分析方法往往需要更复杂的计算工作，并且所进行的分析往往需要更详尽并有针对性的场地信息，这一点并不是所有实际工程都能够提供的，另外，时程分析会输出地震作用整个过程每一时刻的结构位移及内力响应，对于这些信息的统计需要大量的工作量，并且难以形成直接指导结构设计的信息。

因此虽然时程分析是更为真实的结构动力分析，但是满足大部分结构规范要求和工程师需求的仍然是地震作用的反应谱分析。

地震作用反应谱分析本质上是一种拟动力分析，它首先使用动力方法计算质点地震响应，并使用统计的方法形成反应谱曲线，然后再使用静力方法进行结构分析。

时程分析的不足恰好是反应谱分析方法的优点，光滑设计反应谱是地震运动的平均值，它仅包括计算每个振型中的位移和构件力的最大值，因此不需要对于多条地震波的复杂计算。

并且结构反应谱分析所给出的结构响应信息可以很方便的应用于结构设计，避免了对于整个时间范围内结构响应的处理。

反应谱分析：振型组合的基本理论与方法SAP2000 对于反应谱分析振型组合分析，给出了CQC 法、SRSS 法、ABS 法、GMC 法、10Pct 法和Dbl Sum 法等六种组合方法。

我国2002 新的规范规定考虑结构藕联效应的情况，可以采用SRSS 和CQC 两种组合方法。

1. ABS 法ABS 法是绝对值相加法。

这种方法的假设条件是所有振型的最大模态值都发生在相同的时间点上，通过求它们的绝对值和的方法来对振型进行组合。

实际上同一时刻基本上不可能所有模态均发生最大值，因此，这一组合方法是用于计算结构中的位移或内力峰值的最保守方法。

2. SRSS 法SRSS 法是平方和平方根法。

振型分解反应谱法求结构的最大位移和底部最大剪力概述说明以及解释1. 引言1.1 概述本文讨论的是振型分解反应谱法在求解结构的最大位移和底部最大剪力方面的应用。

在工程设计和结构分析中，了解结构的抗震性能是至关重要的，因为地震荷载可能会对结构造成巨大影响。

因此，准确估计结构在地震作用下的位移和剪力变化对于设计可靠、安全稳定的建筑物至关重要。

1.2 文章结构本文共分为五个部分进行详细介绍。

首先，在引言部分我们将概述本文的主题和研究目的。

然后，我们将详细讨论振型分解反应谱法的理论基础、求解过程以及其应用范围与限制。

接着，在第三部分中，我们将探讨如何使用等效静力法原理来求解结构的最大位移，并给出相应的求解步骤和计算公式。

第四部分将重点研究底部最大剪力的求解，包括底部剪力分布特点、剪力计算方法及公式导出过程，并通过数值模拟和实验验证结果对比来进行进一步分析。

最后，我们将在结论与展望部分总结主要研究结论，并对存在问题提出改进方向的展望。

1.3 目的本文的主要目的是介绍和解释振型分解反应谱法在求解结构最大位移和底部最大剪力中的应用。

通过阐述相关理论基础、求解过程以及实例分析，旨在为工程师和研究人员提供一种有效的方法来评估建筑物在地震作用下的抗震性能。

此外，本文还将探讨该方法存在的限制，并提出改进方向，以促进该领域未来的研究和应用发展。

2. 振型分解反应谱法2.1 理论基础振型分解反应谱法是结构动力学中常用的一种分析方法，通过将结构的地震作用响应按照不同振型进行分解，进而求解结构在各个振型下的最大位移和底部最大剪力。

该方法基于以下两个理论基础：首先是振型理论。

振型是描述结构在地震激励下的运动状态的数学函数形式。

结构可通过特征向量与自由振荡频率确定其对应的振型形态。

其次是反应谱理论。

反应谱是一种表征动力响应强度与频率关系的曲线。

通过将地震输入转化为加速度-频率坐标系上的曲线，可以获取到某个特定周期（频率）下结构对地震作用响应的峰值。

底部剪力法与振型分解反应谱法对比分析摘要：建筑结构抗震设计是建筑结构设计中必不可少，也是非常重要的一部分。
