探讨蓄冷系统的设计及运行优化控制技术
- 格式:docx
- 大小:28.91 KB
- 文档页数:3

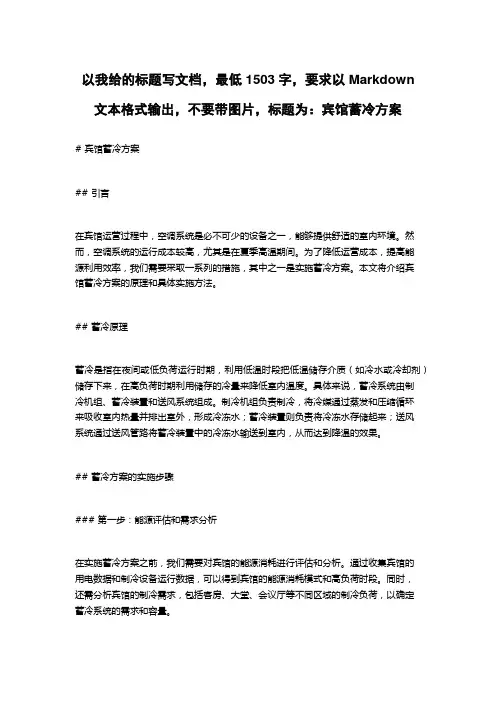

以我给的标题写文档,最低1503字,要求以Markdown 文本格式输出,不要带图片,标题为:宾馆蓄冷方案# 宾馆蓄冷方案## 引言在宾馆运营过程中,空调系统是必不可少的设备之一,能够提供舒适的室内环境。
然而,空调系统的运行成本较高,尤其是在夏季高温期间。
为了降低运营成本,提高能源利用效率,我们需要采取一系列的措施,其中之一是实施蓄冷方案。
本文将介绍宾馆蓄冷方案的原理和具体实施方法。
## 蓄冷原理蓄冷是指在夜间或低负荷运行时期,利用低温时段把低温储存介质(如冷水或冷却剂)储存下来,在高负荷时期利用储存的冷量来降低室内温度。
具体来说,蓄冷系统由制冷机组、蓄冷装置和送风系统组成。
制冷机组负责制冷,将冷媒通过蒸发和压缩循环来吸收室内热量并排出室外,形成冷冻水;蓄冷装置则负责将冷冻水存储起来;送风系统通过送风管路将蓄冷装置中的冷冻水输送到室内,从而达到降温的效果。
## 蓄冷方案的实施步骤### 第一步:能源评估和需求分析在实施蓄冷方案之前,我们需要对宾馆的能源消耗进行评估和分析。
通过收集宾馆的用电数据和制冷设备运行数据,可以得到宾馆的能源消耗模式和高负荷时段。
同时,还需分析宾馆的制冷需求,包括客房、大堂、会议厅等不同区域的制冷负荷,以确定蓄冷系统的需求和容量。
### 第二步:蓄冷装置设计蓄冷装置是蓄冷方案中最关键的部分,其设计需考虑宾馆的制冷负荷峰值和蓄冷时段。
通常,蓄冷装置包括水箱、冷却剂、蓄冷塔等组成部分。
根据实际需求和经济效益,可选择不同容量和类型的蓄冷装置。
### 第三步:制冷机组选型和布置根据宾馆的制冷需求和蓄冷装置的设计参数,选择合适的制冷机组进行制冷。
制冷机组的选型需考虑宾馆的制冷需求、能源效率、噪音等因素。
此外,制冷机组的布置也需要合理规划,尽量减少能量损失和噪音影响。
### 第四步:蓄冷系统的管路设计蓄冷系统的管路设计需合理规划,确保冷冻水能够顺利输送到各个区域。
管路设计时需要考虑导热损失、压降和水力平衡等因素,以保证蓄冷系统的稳定运行和高效性能。
西北某机场能源站冰蓄冷空调负荷预测及优化运行策略研究西北某机场能源站冰蓄冷空调负荷预测及优化运行策略研究一、引言随着空调的广泛应用,能源消耗大大增加,环境问题也日益凸显。
因此,开展能源站冰蓄冷空调负荷预测及优化运行策略研究具有重要意义。
西北某机场作为重要交通枢纽,能源站的冰蓄冷空调系统的负荷预测和优化运行策略对于提高能源利用效率、减少能源消耗和改善环境质量具有重要作用。
二、能源站冰蓄冷空调负荷预测方法1. 数据采集和预处理通过传感器和仪器设备实时采集能源站冷负荷、室内外温度、湿度等数据,并对采集到的数据进行预处理,包括异常值处理、数据清洗和数据平滑处理等。
2. 负荷预测模型建立针对西北某机场能源站的冷负荷特点,选择适当的预测模型进行建模。
常用的模型包括时间序列模型、回归分析模型和人工神经网络模型等。
根据历史数据建立模型,并结合其他影响因素(如天气预报等)进行负荷预测。
3. 负荷预测结果评估通过比较预测结果与实际负荷数据,计算预测误差指标(如均方根误差、平均绝对误差等),评估预测模型的准确性和可靠性。
三、能源站冰蓄冷空调优化运行策略研究1. 能源站冰蓄冷系统运行参数优化通过建立能源站冰蓄冷系统的数学模型,优化控制参数,包括冷水供水温度、冷媒流量等,以降低能源消耗和提高能源利用效率。
2. 制定优化调度策略根据负荷预测结果和实际运行情况,制定优化调度策略,包括冷负荷平衡调度策略、自适应调整策略和负荷均衡控制策略等,以满足不同时段的冷负荷需求,同时尽量减少能源消耗。
3. 运行策略的模拟和评估通过建立能源站冰蓄冷系统的仿真模型,模拟设定的优化运行策略,并评估其对冷负荷满足率和能源消耗的影响。
四、结果和讨论根据能源站冰蓄冷空调负荷预测结果,优化冷负荷调度参数,并制定合理的运行策略。
通过对能源站冰蓄冷系统进行仿真模拟,评估其对冷负荷满足率和能源消耗的改善效果。
结果表明,预测模型能够较准确地预测冷负荷,优化运行策略能够降低能源消耗并提高能源利用效率。
浅述冰蓄冷空调设计方法与节能措施1 引言在中国蓄冷空调技术的应用已经有几十多年的历史,然而其技术发展以及期工程的应用却是近10年发展起来的。
蓄冷空调系统应用目的是对空调电力高峰负荷的传递、对电网压力的减轻、设备容量的降低以及对电价优惠的享受。
应用蓄冷空调系统,对用户来说可以节省运行费用,而相对于国家,对电网的峰谷差起到平衡作用,对电能的利用率以及电力设备运行的效率有很大程度的提高,对电力短缺的情况有所缓解,该先进技术符合中国国情。
2.冰蓄冷空调系统的设计2.1空调负荷计算将采用“冷负荷系数法”计算出围护设备、照明、结构及补充新风的逐时冷负荷(每天24小时的逐时冷负荷),并提供准确的设计典型日负荷曲线。
2.2蓄冰系统的选择2.21蓄冷模式的选择2.2.11全蓄冷式全蓄冷是在电力使用低谷期储存所需的冷量,避免制冷机在高峰期运行。
这种系统在夜间非高峰期制冷机运行,蒸发器产生的载冷剂提供给蓄冷装置。
低温冷量以冰的形式蓄存此时建筑空调系统不运行。
在空调系统运行期间,制冷机不运行。
所需冷量100%由蓄冰装置中冰融化提供。
此类型系统的运行成本最低,但所需制冷机容量和蓄冷容量很大,初投资较大,仅适合于空调时间相对蓄冷时间很少的场合,如体育馆影剧院、办公楼和食品工业中的牛奶冷却等。
2.2.12局部蓄冷式设计功率峰值区总冷却负荷,部分蓄冰装置,另一部分由制冷机负担。
这种方式可以减少初投资,还可以节省运营成本,因此它被广泛地应用于各种实际工程项目。
2.2.13如何选择蓄冷主机使用所选择的蓄冷模式确定的蓄冷主机的容量。
全蓄冷式在用电高峰期的总冷负荷的都是有蓄冷主机提供,需要蓄冷主机的功率大。
而局部蓄冷式是一个容量小,同时也要充分考虑和分析蓄冷比例。
较大的蓄冷主机,具有运行成本高等特点,而较小的蓄冷比,那么蓄冷的优势不明显。
所以,采用合适的蓄冷比。
最终会达到节能的最佳投资效果的。
一般来说,最佳的在30%~70%在冰蓄冷空调系统设计的时候。
冰蓄冷空调的系统设计及节能优化措施(全文)模板一:冰蓄冷空调的系统设计及节能优化措施一:引言冰蓄冷空调系统是一种先进的节能环保技术,广泛应用于建筑物的空调系统中。
本文将详细介绍冰蓄冷空调系统的系统设计和节能优化措施。
二:冰蓄冷空调系统的原理1. 概述冰蓄冷空调系统利用夜间电力溢价时段,通过将低温蓄冷剂储存为冰块,然后在白天高峰用电时段,利用冰块的蓄冷效果制冷,从而实现节能的目的。
2. 系统组成冰蓄冷空调系统主要由以下组成部分组成:- 蓄冷装置:用于储存冰块的蓄冷装置,包括冰蓄冷槽、冷却设备等。
- 制冷蒸发器:用于吸收室内热量并进行制冷的设备。
- 冷凝器:用于将制冷剂释放出去,使其重新循环的设备。
- 制冷剂循环系统:负责将制冷剂在各个设备之间循环运行的系统。
- 控制系统:负责控制冰蓄冷空调系统的运行和节能优化的系统。
三:冰蓄冷空调系统的设计要点1. 冰蓄冷槽的设计- 冰蓄冷槽的尺寸和容量应根据建筑物的需求和制冷负荷进行合理设计。
- 冰蓄冷槽的材料应选用具有良好保温性能和强度的材料,以减少冷量的损失。
2. 制冷蒸发器的设计- 制冷蒸发器的选型应根据建筑物的使用场所和制冷需求进行选择。
- 制冷蒸发器的数量和布置应根据建筑物的结构和建筑物内部气流的要求进行合理设计。
3. 冷凝器的设计- 冷凝器的选型应考虑制冷剂的特性和建筑物的冷却需求。
- 冷凝器的热交换面积应根据制冷负荷和建筑物冷却需求进行合理计算和设计。
4. 控制系统的设计- 控制系统应具备实时监测和控制的功能,以实现冰蓄冷空调系统的智能化和自动化控制。
- 控制系统的算法应考虑建筑物的使用情况和能耗数据,优化冰蓄冷空调系统的节能效果。
四:冰蓄冷空调系统的节能优化措施1. 蓄冷装置的优化- 进一步提高蓄冷装置的保温性能,减少冷量的损失。
- 优化冷却设备的设计和运行方式,提高能效和性能。
2. 制冷蒸发器的优化- 优化制冷蒸发器的传热效果,提高制冷效率。
- 选择高效制冷剂,减少制冷剂的损失和能耗。
《蓄冷空调冷源应用技术研究》篇一一、引言随着全球气候的变化,夏季的高温天气愈发频繁,空调的使用率逐渐提高。
然而,传统的空调系统在高峰时段经常面临电力负荷过大的问题,不仅影响了空调的稳定运行,还增加了能源的浪费。
蓄冷空调作为一种新型的空调技术,能够有效地解决这一问题。
本文将针对蓄冷空调冷源应用技术进行研究,旨在为空调系统的优化提供理论支持。
二、蓄冷空调冷源的基本原理蓄冷空调冷源技术的基本原理是利用夜间低谷电力时段进行制冷,将冷量以某种形式储存起来,在白天高峰电力时段释放出来,以供空调使用。
这种技术能够有效地平衡电力负荷,降低电力消耗,同时提高空调的运行效率。
三、蓄冷空调冷源应用技术研究1. 冷源储存技术冷源储存技术是蓄冷空调的核心技术之一。
目前,常用的冷源储存方式包括冰蓄冷、水蓄冷和热化学蓄冷等。
其中,冰蓄冷技术最为成熟,应用最为广泛。
水蓄冷技术则具有较高的储存密度和较低的造价,但在实际运用中需要考虑温度控制和防止结冰等问题。
热化学蓄冷技术则是一种新型的蓄冷技术,具有较高的潜力和发展前景。
2. 智能控制技术智能控制技术是提高蓄冷空调运行效率的关键。
通过智能控制系统,可以根据室内外温度、湿度、光照等环境因素,自动调节空调的运行状态,实现能源的合理利用。
此外,智能控制系统还可以根据电力负荷情况,自动调节冷源的储存和释放,以实现电力负荷的平衡。
3. 优化设计技术优化设计技术是提高蓄冷空调性能的重要手段。
通过对空调系统的设计进行优化,可以提高其运行效率,降低能源消耗。
例如,可以通过对制冷机的选型、管道布置、系统布局等方面进行优化设计,以提高系统的整体性能。
四、应用前景及挑战蓄冷空调冷源应用技术具有广阔的应用前景和重要的社会意义。
通过采用该技术,不仅可以平衡电力负荷,降低能源消耗,还可以提高空调的运行效率和使用寿命。
然而,该技术在实际应用中仍面临一些挑战,如冷源储存技术的选择、智能控制系统的完善、系统优化的难度等。

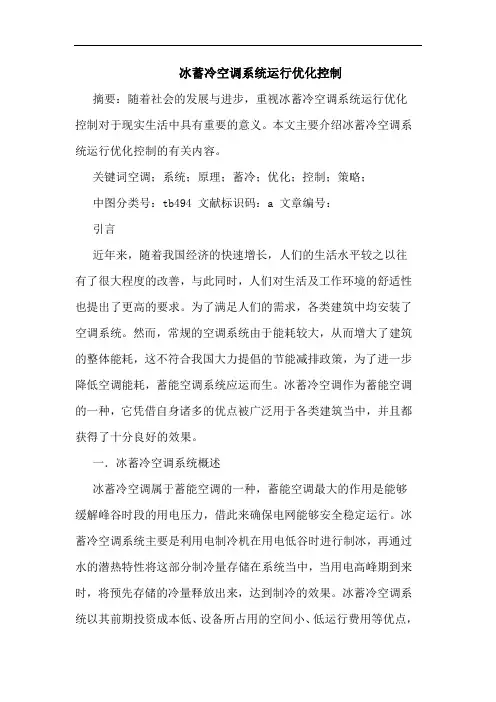

冰蓄冷空调系统运行优化控制摘要:随着社会的发展与进步,重视冰蓄冷空调系统运行优化控制对于现实生活中具有重要的意义。
本文主要介绍冰蓄冷空调系统运行优化控制的有关内容。
关键词空调;系统;原理;蓄冷;优化;控制;策略;中图分类号:tb494 文献标识码:a 文章编号:引言近年来,随着我国经济的快速增长,人们的生活水平较之以往有了很大程度的改善,与此同时,人们对生活及工作环境的舒适性也提出了更高的要求。
为了满足人们的需求,各类建筑中均安装了空调系统。
然而,常规的空调系统由于能耗较大,从而增大了建筑的整体能耗,这不符合我国大力提倡的节能减排政策,为了进一步降低空调能耗,蓄能空调系统应运而生。
冰蓄冷空调作为蓄能空调的一种,它凭借自身诸多的优点被广泛用于各类建筑当中,并且都获得了十分良好的效果。
一.冰蓄冷空调系统概述冰蓄冷空调属于蓄能空调的一种,蓄能空调最大的作用是能够缓解峰谷时段的用电压力,借此来确保电网能够安全稳定运行。
冰蓄冷空调系统主要是利用电制冷机在用电低谷时进行制冰,再通过水的潜热特性将这部分制冷量存储在系统当中,当用电高峰期到来时,将预先存储的冷量释放出来,达到制冷的效果。
冰蓄冷空调系统以其前期投资成本低、设备所占用的空间小、低运行费用等优点,现已成为最常用的空调系统。
目前,冰蓄冷空调系统的种类较为繁多,按照系统制冰形态可将之大致分为两大类:一类是动态型,将生成的冰连续或间断地剥离,最常用的是在若干平行板内通以冷媒,在板面上喷水并使其结冰,待冰层达到适当厚度,再加热板面,使冰片剥离;另一类是静态型,在换热器上结冰与融冰;最常用的为浸水盘管的外制、内融冰方式。
二.冰蓄冷空调系统原理及主要特点2.1 冰蓄冷技术,即是在电力负荷很低的夜间用电低谷期,采用制冷机制冷,利用冰蓄冷介质的显热或者潜热特性,用一定方式将冷量存储起来。
在电力负荷较高的白天,也就是用电高峰期,把储存的冷量释放出来,以满足建筑物空调或生产工艺的需要。

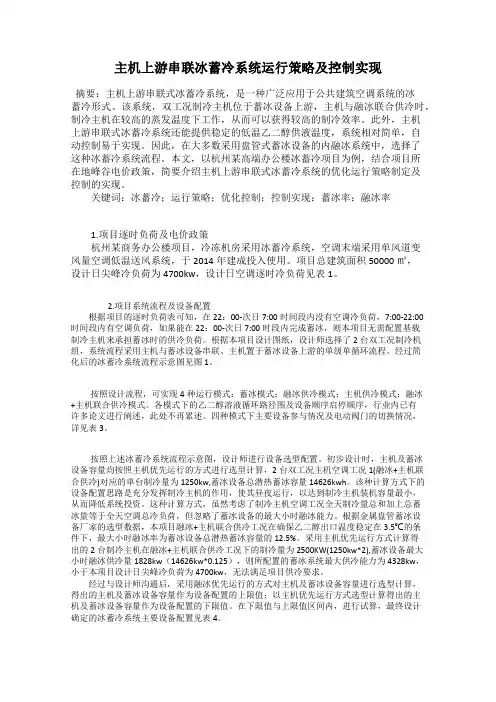

主机上游串联冰蓄冷系统运行策略及控制实现摘要:主机上游串联式冰蓄冷系统,是一种广泛应用于公共建筑空调系统的冰蓄冷形式。
该系统,双工况制冷主机位于蓄冰设备上游,主机与融冰联合供冷时,制冷主机在较高的蒸发温度下工作,从而可以获得较高的制冷效率。
此外,主机上游串联式冰蓄冷系统还能提供稳定的低温乙二醇供液温度,系统相对简单,自动控制易于实现。
因此,在大多数采用盘管式蓄冰设备的内融冰系统中,选择了这种冰蓄冷系统流程。
本文,以杭州某高端办公楼冰蓄冷项目为例,结合项目所在地峰谷电价政策,简要介绍主机上游串联式冰蓄冷系统的优化运行策略制定及控制的实现。
关键词:冰蓄冷;运行策略;优化控制;控制实现;蓄冰率;融冰率1.项目逐时负荷及电价政策杭州某商务办公楼项目,冷冻机房采用冰蓄冷系统,空调末端采用单风道变风量空调低温送风系统,于2014年建成投入使用。
项目总建筑面积50000㎡,设计日尖峰冷负荷为4700kw,设计日空调逐时冷负荷见表1。
2.项目系统流程及设备配置根据项目的逐时负荷表可知,在22:00-次日7:00时间段内没有空调冷负荷,7:00-22:00时间段内有空调负荷,如果能在22:00-次日7:00时段内完成蓄冰,则本项目无需配置基载制冷主机来承担蓄冰时的供冷负荷。
根据本项目设计图纸,设计师选择了2台双工况制冷机组,系统流程采用主机与蓄冰设备串联、主机置于蓄冰设备上游的单级单循环流程。
经过简化后的冰蓄冷系统流程示意图见图1。
按照设计流程,可实现4种运行模式:蓄冰模式;融冰供冷模式;主机供冷模式;融冰+主机联合供冷模式。
各模式下的乙二醇溶液循环路径图及设备顺序启停顺序,行业内已有许多论文进行阐述,此处不再累述。
四种模式下主要设备参与情况及电动阀门的切换情况,详见表3。
按照上述冰蓄冷系统流程示意图,设计师进行设备选型配置。
初步设计时,主机及蓄冰设备容量均按照主机优先运行的方式进行选型计算,2台双工况主机空调工况1(融冰+主机联合供冷)对应的单台制冷量为1250kw,蓄冰设备总潜热蓄冰容量14626kwh。
冰蓄冷空调系统的优化设计与实践冰蓄冷空调系统的优化设计与实践冰蓄冷空调系统是一种以蓄冷剂制冷的空调系统,它可以通过在夜间利用电力较为廉价的时段制冷并将冷量储存到冰蓄冷剂中,然后在白天高峰时段释放冷量,提供舒适的室内温度。
为了实现冰蓄冷空调系统的优化设计与实践,我们可以按照以下步骤进行:第一步:需求分析在开始设计冰蓄冷空调系统之前,我们需要对目标使用场所的需求进行全面的分析。
这包括室内温度要求、制冷负荷峰值等信息。
通过了解需求,我们可以确定系统所需的制冷量、制热量以及每天储存和释放的冷量。
第二步:设计系统根据需求分析的结果,我们可以开始设计冰蓄冷空调系统。
这需要考虑到以下几个方面:1. 冰蓄冷剂的选择:选择适合的冰蓄冷剂,可以储能效果更好。
一般而言,常见的冰蓄冷剂有水和盐水混合物等。
2. 蓄冷设备的设计:设计合适的蓄冷设备,包括蓄冷槽、蓄冷罐等,用于储存制冷量。
这些设备需要具备良好的绝热性能,以减少能量的损失。
3. 制冷机组的选型与布置:根据制冷负荷和制冷剂的需求,选择合适的制冷机组,并合理布置在使用场所。
4. 控制系统的设计:设计一个智能化的控制系统,用于监测室内温度、制冷负荷等参数,并根据需求控制制冷机组的运行,实现冷量的储存和释放。
第三步:实施与优化在系统设计完成后,我们需要进行实施和优化。
这包括以下几个方面:1. 安装调试:将设计好的冰蓄冷空调系统进行实施安装,并进行全面的调试,确保系统的各个组成部分正常工作。
2. 运行监测:在实际运行过程中,需要对冰蓄冷空调系统进行监测和评估,收集运行数据并进行分析。
根据实际情况,对系统进行优化调整,提高能源利用率和系统性能。
3. 维护管理:定期对冰蓄冷空调系统进行维护保养,清洁设备、更换零部件等,确保系统的稳定运行。
第四步:经济评估对于冰蓄冷空调系统的优化设计与实践,还需要进行经济评估。
这包括成本投入、节能效果和回报周期等方面的考虑。
通过经济评估,我们可以判断冰蓄冷空调系统是否具有可行性,并根据评估结果做出相应调整。
冰蓄冷系统控制策略的探讨随着社会和经济的发展,能源和环境问题日益成为人们关注的焦点。
在这种情况下,冰蓄冷系统作为一种可持续节能的空调制冷系统,其节能效果受到广泛的关注。
在实际应用中,冰蓄冷系统的控制策略是关键之一,它对系统稳定性、能耗以及恢复时间等方面有着重要的影响。
因此,本文将重点探讨冰蓄冷系统的控制策略。
冰蓄冷系统是一种通过蓄冷介质,利用电能来储存冷量,以达到节能目的的制冷系统。
其基本原理为:在峰值用电时间段(例如夏季的高峰期),通过电力系统的低峰期利用电力来制冷,将冷量储存于蓄冷介质(例如水)中,待用电峰值时期到达时,再通过蓄冷介质释放已经储存的冷量,以达到制冷目的。
因此,控制策略的设计需要考虑系统的稳定性以及能耗控制等问题。
首先,对于冰蓄冷系统的控制策略,需要考虑到不同环境下的应用。
在不同的气候条件下,冰蓄冷系统的运行特点也不同。
例如,在寒冷气候下,需要考虑蓄冷介质的冰层厚度、防止介质结冰等问题;而在暖湿型气候下,需要考虑介质的凝露问题等。
因此,对于控制策略的设计需要根据实际情况进行调整。
其次,对于控制策略的设计,需要选取合适的算法和控制器。
现代控制理论中有许多优秀的算法可以应用,如PID、模糊控制、神经网络等。
根据不同的需求和系统的特征,选择不同的算法进行控制。
同时,需要配备可靠的控制器,并考虑控制器的容错能力和灵敏度等因素。
另外,对于控制策略的设计还需要考虑到能耗控制问题。
冰蓄冷系统的节能效果主要体现在电能储存和利用上。
因此,对于控制策略的设计需要充分考虑能量的储存和利用问题。
例如,在低峰期需要尽量多的储存电能,而在峰值期需要合理利用已经储存的冷量。
此外,也需要考虑在实际运行中的能耗监测和评估问题。
最后,在冰蓄冷系统的控制策略中,还需要考虑到系统的恢复时间问题。
当系统出现故障时,需要尽快将系统恢复正常,否则会影响到制冷效果和能耗节约。
因此,在控制策略的设计中,需要考虑到系统的容错能力和故障处理等问题,以保证系统的可靠稳定运行。
冷库温控系统的设计与优化冷库是保持食品、药品等易变质物品新鲜度和品质的重要设施。
其中,温控系统的设计与优化尤为关键,可以有效提高冷库的性能和能效。
本文将重点探讨冷库温控系统的设计原则和优化方法,希望对相关从业人员和冷库运营商提供实用的参考。
一、冷库温控系统的设计原则1. 室内温度平衡性:冷库内各个区域的温度应该保持均衡,防止过热或过冷的现象发生。
设计时应合理布置通风口和出风口,以确保空气流动均匀。
2. 温度控制精度:保持冷库内部温度稳定是确保储存货物品质的关键。
一般来说,温度控制精度应控制在±0.5°C以内,以确保货物的新鲜度和保存期限。
3. 节能环保:冷库的正常运行需要消耗大量的能源。
在设计过程中,应该考虑采用高效的制冷设备和节能控制系统,以减少能源的浪费和对环境的影响。
4. 安全稳定性:冷库温控系统的设计应具备安全性和稳定性。
应考虑到电力供应的可靠性,合理配置备用电源和保护装置,以应对突发的电力故障。
二、冷库温控系统的优化方法1. 温度传感器的选择与布置:温度传感器是温控系统的核心,冷库的温度监测与控制主要依赖于传感器的准确性和敏感性。
在选择传感器时,应优先考虑高精度、高稳定性的产品,并根据冷库的布局合理进行传感器的布置,以保证温度监测的覆盖范围和准确度。
2. 制冷设备的优化:制冷设备是冷库温控系统的核心组成部分,其性能的优劣直接影响到冷库的运行效果。
在优化制冷设备时,可以考虑采用高效节能的压缩机、换热器和蓄冷设备,提高整体能效和制冷效果。
3. 控制算法的改进:温控系统的控制算法对于冷库的温度稳定和能源消耗具有重要影响。
通过改进控制算法,可以实现更精确的温度控制,提高系统的自适应性和响应速度。
例如,采用先进的PID控制算法来实现温度的闭环控制,可以有效减少温度波动。
4. 数据监测与分析:通过数据的实时监测和分析,可以了解冷库温控系统的运行状态和性能指标,及时发现问题并进行调整和改进。
宾馆蓄冷方案介绍宾馆通常在夏季会面临空调负荷较高、能源消耗较大的问题。
为了解决这个问题,宾馆可以采用蓄冷方案。
蓄冷是将夜间较低温度时段所制冷负荷中的一部分用电力制冷机组实现冷量的积累,以便在白天高能耗时段使用。
本文将介绍宾馆蓄冷方案的原理、实施步骤以及其中涉及的注意事项。
原理宾馆蓄冷方案的核心原理是利用低峰时段的电力供给来制冷并蓄积冷量,以满足高峰时段的制冷需求。
具体原理如下:1.夜间制冷:在夜间低能耗时段,宾馆使用电力制冷机组进行制冷操作。
2.蓄冷储存:制冷机组将夜间制冷产生的冷量储存起来,通常采用储冷水或储冷媒的方式。
3.高峰供冷:在白天高能耗时段,宾馆通过使用蓄冷系统中储存的冷量来满足制冷需求,减少高峰时段电力消耗。
实施步骤以下是实施宾馆蓄冷方案的步骤:1.能耗分析:首先,对宾馆的能耗情况进行详细分析。
了解宾馆的用电情况和制冷负荷特点,确定蓄冷方案的可行性和优化目标。
2.设计制冷系统:根据宾馆的实际情况,设计适合的制冷系统,包括制冷机组、蓄冷水槽等设备的选型和布局。
3.安装制冷设备:按照设计方案,进行制冷设备的安装和调试,确保其正常运行和高效制冷。
4.建立蓄冷系统:建立蓄冷系统,包括蓄冷水槽和相关管道设施的建设。
确保蓄冷系统的可靠性和蓄积冷量的有效利用。
5.系统调试:对整个蓄冷系统进行调试和优化,确保系统运行平稳和能效高。
6.监测和控制:安装监测设备,实时监测蓄冷系统的运行状况和制冷效果,通过合理控制系统参数来达到能耗优化的目标。
7.持续优化:定期对蓄冷系统进行维护和检修,不断优化系统运行效率,提高能源利用效率。
注意事项在实施宾馆蓄冷方案时,需要注意以下事项:1.能耗分析的准确性:对宾馆的能耗情况进行详细分析时,要确保数据的准确性和全面性,避免出现分析偏差。
2.合理选型:在设计制冷系统时,要根据实际情况合理选型,选择适合的制冷设备和系统结构。
3.施工和调试的质量:安装制冷设备和建设蓄冷系统时,要保证施工和调试质量,确保系统的正常运行和高效制冷。
探讨蓄冷系统的设计及运行优化控制技术
摘要:随着我国经济的不断发展,人们对居住及生活的舒适程度的要求也越为
越高,而空调蓄冷系统的设计使得人们在享受舒适环境的同时,也降低了电
力的使用成本。
本文就通过空调蓄冷系统的设计及运行时的优化控制技术两个方
面对空调的蓄冷系统进行了分析。
关键词:蓄冷系统;设计;运行;优化控制
空调蓄冷技术,是在电力负荷很低的夜间用电低谷,采用电动制冷机制冷,
使蓄冰介质结成冰,利用蓄冷介质的显热及潜热特性,将冷量储存起来。
在
电力负荷较高的白天,也是用电高峰期,使蓄冷介质融冰,把储存的冷量释放出
来以满足建筑物空调或生产工艺的需要。
这样不仅实现了电力的“移峰填谷”,加强了电网负荷侧的管理,同时也大大提高了空调的制冷效果。
以下我们就对蓄
冷系统的设计及运行时的优化控制技术进行分析。
1 蓄冷系统的设计
1.1 空调负荷的计算
采用“冷负荷系数法”,计算出围护设备、照明、结构及补充新风的逐时冷负
荷(每天24小时的逐时冷负荷),并提供准确的设计典型日负荷曲线。
1.2 蓄冰流程的选择
蓄冰空调系统在运行过程中制冷机可有两种运行工况,即蓄冰工况和放冷工况。
在蓄冰工况时,经制冷机冷却的低温乙二醇溶液进入蓄冰槽的蓄冰换热
器内,将蓄冰槽内静止的水冷却并冻结成冰,当蓄冰过程完成时,整个蓄冰设备
的水将基本完全冻结。
融冰时,经板式换热器换热后的系统回流温热乙二醇
溶液进入蓄冰换热器,将乙二醇溶液温度降低,再送回负荷端满足空调冷负荷的
需要。
乙二醇溶液系统的流程有两种:并联流程和串联流程。
并联流程:这
种流程中制冷机与蓄冰罐在系统中处于并联位置,当最大负荷时,可以联合供冷。
同时该流程可以蓄冷、蓄冷并供冷、单溶冰供冷、冷机直接供冷等。
串联流程:即制冷机与蓄冰罐在流程中处于串联位置,以一套循环泵维持系统内的
流量与压力,供应空调所需的基本负荷。
串联流程配置适当自控,也可实现
各种工况的切换。
其中并联流程在发挥制冷机与蓄冰罐的放冷能力方面均衡
性较好,夜间蓄冷时只需开启功率较小的初级泵运行,蓄冷时更节能,运行灵活。
串联流程系统较简单,放冷恒定,适合于较小的工程和大温差供冷系统。
1.3 蓄冷主机的选择
使用所选择的蓄冷模式确定的蓄冷主机的容量。
全蓄冷式在用电高峰期的总
冷负荷的都是有蓄冷主机提供,需要蓄冷主机的功率大。
而局部蓄冷式是一
个容量小,同时也要充分考虑和分析蓄冷比例。
较大的蓄冷主机,具有运行成本
高等特点,而较小的蓄冷比,那么蓄冷的优势不明显。
所以,采用合适的蓄
冷比,最终会达到节能的最佳投资效果的。
一般来说,最佳的在30%~70%。
在
冰蓄冷空调系统设计的时候,要掌握在制冷机组在不同的情况运行的制冷量
的变化;制冷机容量也应该采取考虑5%~10%的剩余量。
1.4 蓄冰装置的选择
采用所选蓄冰主机容量和蓄冷比,根据以下计算式计算蓄冰装置的容量:
Q=Q×n×β
上式中:Q——为蓄冰装置容量,KW•h;
Q——为空调工况下主机容量,KW;
n——为蓄冰小时数;
β——为蓄冷比。
2 蓄冷系统的运行优化控制
2.1 冷却水系统的控制
根据主机(基载主机和双工况主机)的开启状态开启相应的冷却水泵,冷却
水泵、主机、冷却塔和电动阀门形成联锁。
同时,通过电动阀门调节,冷却
水泵、主机和冷却塔能互为备用,即当其中二种设备同时发生故障时,可以自动
开起非对应的设备,通过阀门自动切换所需的工作回路。
根据冷却水的回水
温度(冷凝器的进水温度)调节冷却塔风机、台数控制及冷却水旁通控制,以保
证冷却水的回水温度不低于主机所要求的最低冷却水供水温度,同时尽可能
使冷却水回水温度降低,以提高主机的制冷效率。
2.2 整个系统的控制与监视
2.2.1 系统的启停顺序控制
系统的启停顺序除考虑设备的保护外,还应充分利用主机停机后管道系统中
的冷量。
主机,如果主机需要开启,则力求使主机处于满负荷运行状态,同
时当天冰必须能全部用完;同时以末端空调冷负荷。
开启顺序:阀门调节到相应的工况状态—冷却水泵—冷却塔—冷却水泵—(基载主机)—乙二醇泵—双工况主机。
停机顺序:双工况主机(基载主机)—冷却塔—冷却水泵—乙二醇泵—冷冻水泵。
以上括号内的设备表示如果该设备需要开启,可在此阶段开启。
系统的
启停顺序以及时间间隔在自控程序中编制完成,自控系统的实际操作中可以做到
根据工况预测开机。
2.2.2 系统运行模式的控制
储冰制冷系统的运行模式通常有三种:主机优先,融冰优先,优化控制。
其中,融冰由现在负荷预测技术成熟后不再采用。
系统运行模式的控制必须结
合优化控制软件,根据优化软件的判断结果调整系统的运行状态。
主机优先:在设计日工况下(冷负荷大),采用主机优先的模式,冷负荷高
峰时段内主机的容量不能满足冷负荷需求,通过融冰来补充能量。
这时主机
在空调制冷工况下运行,满足部分冷负荷的需要,其他的冷负荷有融冰满足。
优化控制:优化控制的目标就是把有限的蓄冰量用在电价最高的时候,但在
一天必须把前一天夜间的制冰量用完。
当空调负荷减小到某一数值时(测试
时寻找),当建筑负荷相对较大,储冰空调系统按优化控制方式进行,控制系统
根据当天的预测性负荷图来决定当天的运行策略,即每小时主机和融冰各自
所承担的负荷如何分配,尽量不开主机,如果主机需要开启,则力求使主机处于
满负荷运行状态,同时当天冰必须能全部用完;同时以末端空调冷负荷、主
机的出口温度、主机的部分负荷性能指标、电力高峰平峰时段分布来决定当天的
那一时段开启或关闭部分制冷主机,使主机的耗电量与水泵的总耗电量达到
最小。
当系统尚不能全融冰供冷即必须开启一台或多台主机补充冷量时,控制系统
根据测出的末端负荷(流量和冷冻水供回水温差的函数),判断出主机开启
的最少台数,使必须运行的主机尽可能在高负荷率下工作,提高整个系统的功率。
避免所有主机都在低负载率下以很低的效率运行,造成系统效率降低。
2.2.3 板换的防冻保护
板换冻结的原因是系统处于制冰供况时,板换乙二醇侧的阀门关闭不严,低
温的乙二醇溶液流经板换,而水侧处于静止状态,所以水就会有结冰的可能。
首先,电动阀门要选用高质量紧密关闭型的阀门,在系统制冰时,板换乙二
醇侧的阀门处于紧密关闭状态。
其次,在每台板换的乙二醇的进口处安装温
度传感器,当温度传器检测到乙二醇进口的温度为1℃时,开启板换所对应的冷
冻水泵。
在系统制冰时同时供冷,则检测到板换出口温度为1℃时发出报警
信号。
2.3 制冷机组运行优化控制
在整个空调系统当中,制冷机组与蓄冷设备同样重要,对其进行运行优化控制,能够使系统的运行达到更加的效果。
制冷机组在整个系统中起着直接供
冷的作用,其供冷能力是有一定限度的,当系统的运行负荷超出这部分限度时,
应采取蓄冷设备补充系统所需冷量的方式来加以解决。
对于制冷机组的优先
运行仅仅适合在电网运行比较稳定地方使用,并且不存在电价差,即全天电价一致。
通过有效地降低整个系统在用电高峰期的负荷值,能够达到降低系统运
行费用的目的。
2.4 降低系统送风温度
对于大多数建筑来讲,蓄冷空调系统的正常送风温度应达到12℃,各别建筑
根据不同需求也会将这一温度控制在5℃~10℃左右。
通过降低送风温度能
够有效地减少相同负荷条件下的送风总量,进而使整个系统的能耗有所下降。
从
流体力学的角度进行分析,可以得出以下结论:系统实际送风温度降低,风
管的直径会随之减小,这样不仅能够有效地节约系统前期投资成本,而且还能够
使系统更加节能。
结束语:综上所述,蓄冷系统的应用不仅能有效的降低能耗,同时还能相应
的提高经济效益。
但是在我们在进行蓄冷系统的设计及使用时,一定要对其
进行合理的优化与控制,只有这样才能发挥蓄冷系统的最大作用。
参考文献:
[1] 陈伟聪某冰蓄冷空调系统设计及经济性评价山西建筑 2012(11)
[2] 常茹于齐东郭春梅蓄冰空调系统在办公类建筑中的经济性分析节能 2012(11)。
