「科普」带你快速认识脑电图

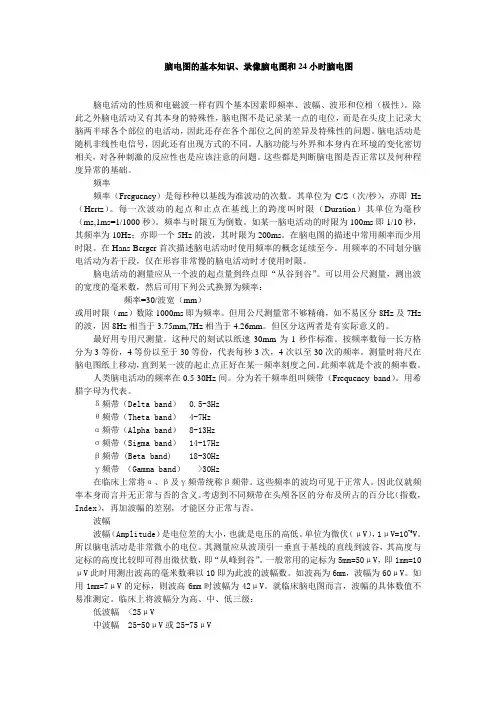

脑电图的基本知识、录像脑电图和24小时脑电图脑电活动的性质和电磁波一样有四个基本因素即频率、波幅、波形和位相（极性）。

除此之外脑电活动又有其本身的特殊性，脑电图不是记录某一点的电位，而是在头皮上记录大脑两半球各个部位的电活动，因此还存在各个部位之间的差异及特殊性的问题。

脑电活动是随机非线性电信号，因此还有出现方式的不同。

人脑功能与外界和本身内在环境的变化密切相关，对各种刺激的反应性也是应该注意的问题。

这些都是判断脑电图是否正常以及何种程度异常的基础。

频率频率（Freguency）是每秒种以基线为准波动的次数。

其单位为C/S（次/秒），亦即Hz （Hertz）。

每一次波动的起点和止点在基线上的跨度叫时限（Duration）其单位为毫秒（ms,1ms=1/1000秒）。

频率与时限互为倒数。

如某一脑电活动的时限为100ms即1/10秒，其频率为10Hz；亦即一个5Hz的波，其时限为200ms。

在脑电图的描述中常用频率而少用时限。

在Hans Berger首次描述脑电活动时使用频率的概念延续至今。

用频率的不同划分脑电活动为若干段，仅在形容非常慢的脑电活动时才使用时限。

脑电活动的测量应从一个波的起点量到终点即“从谷到谷”。

可以用公尺测量，测出波的宽度的毫米数，然后可用下列公式换算为频率：频率=30/波宽（mm）或用时限（ms）数除1000ms即为频率。

但用公尺测量常不够精确，如不易区分8Hz及7Hz 的波，因8Hz相当于3.75mm,7Hz相当于4.26mm。

但区分这两者是有实际意义的。

最好用专用尺测量。

这种尺的刻试以纸速30mm为1秒作标准。

按频率数每一长方格分为3等份，4等份以至于30等份，代表每秒3次，4次以至30次的频率。

测量时将尺在脑电图纸上移动，直到某一波的起止点正好在某一频率刻度之间。

此频率就是个波的频率数。

人类脑电活动的频率在0.5-30Hz间。

分为若干频率组叫频带（Frequency band）。

脑电图electroencephalogram 河南科技大学第一附属医院神经内科一：原理脑电图的基本原理（一）基本概念将大脑细胞群的自发性、节律性电活动所产生与临近部位的5—100微伏电位差用电极加以引导接入放大和记录装置，放大100-200万倍，以脑细胞电活动的电位为纵轴，时间为横轴，记录或显示的电位一时间关系曲线，就是脑电图。

不管是哪一类型的脑电图仪，至少包括有输入、放大、调节、记录/显示、电源等五大部分.脑电图的基本特征有周期、频率、振幅（波幅）、波形和位相。

周期：一个波从它离开基线到返回基线所需的时间称为周期或称为1周波，其计算单位为毫秒（1秒以内为短程；1－3秒为中程；3－10秒为长程）。

频率：每秒出现的周波数，分为4个频率带（δ频率带：3.5/s以下；θ频率带：4~7.5/s；α频率带：8~13/s；β频率带：13/s 以上）。

以周/秒（c/s）表示。

振幅：一个波由波顶到波基底线的垂直距离，其计算单位为微伏（25微伏以下为低波幅；25－75微伏为中波幅；75－100微伏为高波幅；100微伏以上为极高波幅）。

波形：即波的形状（安静、闭目和清醒状态下的波形：正弦波或类正弦波、半弧状波、锯齿波、后头部孤立性慢波、复合波与多形波；睡眠状态时的脑波：驼峰波：又称顶尖波。

在浅睡期出现；睡眠纺锤波：又称σ节律，12-14Hz 的波。

在中睡期出现）。

位相：一个波由基线向上、下偏转便产生位相，向上为负相，向下为正相（正常人中除额部与顶枕之间位相常相反外，在同侧半球其他部位前后（或左右）两个导联之间出现位相倒置是应属于异常）。

脑电图的频率，从0.5～30Hz是为目前普遍使用于临床的频率范围（脑电图仪常用的有16导、24导、32导；滤除高于30Hz或60Hz以上的高频信号，因一般的脑电图有用信号在30Hz以下；滤除低频信号，降低低频干扰（呼吸、动作等）的影响，通过选择时间常数来限定和滤除低频信号。

常用0.1秒和0.3秒）。

脑电图的原理
脑电图（Electroencephalogram, EEG）是一种记录大脑电活动
的技术。

它通过在头皮上放置多个电极，测量脑电信号的电势差，并将这些信号转化为图形或数字显示。

脑电图的原理基于大脑神经元的电活动。

当神经元兴奋传导时，会在细胞膜上产生短暂的电流，这些电流通过周围组织传播，最终到达头皮。

这些电流的聚集形成了可以被电极捕捉到的微弱电势差。

脑电图通过将不同电极之间的电势差放大并记录下来，来呈现大脑的电活动模式。

在实际操作中，脑电图通常使用多个电极，这些电极按照国际10-20系统的标准位置放置在头皮上。

这些电极会测量相对于
特定参考电极的电势差。

电势差的幅度和频率可以反映出大脑中不同脑区的活动情况。

脑电图记录的电势差通常以波形图的形式展示。

常见的波形包括α波、β波、θ波和δ波等。

这些不同频率的波形反映出大
脑处于不同的活跃状态，如放松、专注、入睡等。

脑电图在临床和科研领域具有广泛的应用。

在临床上，脑电图可以用于诊断癫痫、睡眠障碍等疾病。

在科研领域，脑电图可以用于研究大脑的功能连接、认知过程、情绪状态等。

总之，脑电图是一种通过记录脑电信号的电势差来展示大脑电活动的技术。

它通过测量不同脑区的电势差，来呈现大脑的电活动模式，从而对大脑的功能状态进行分析和研究。

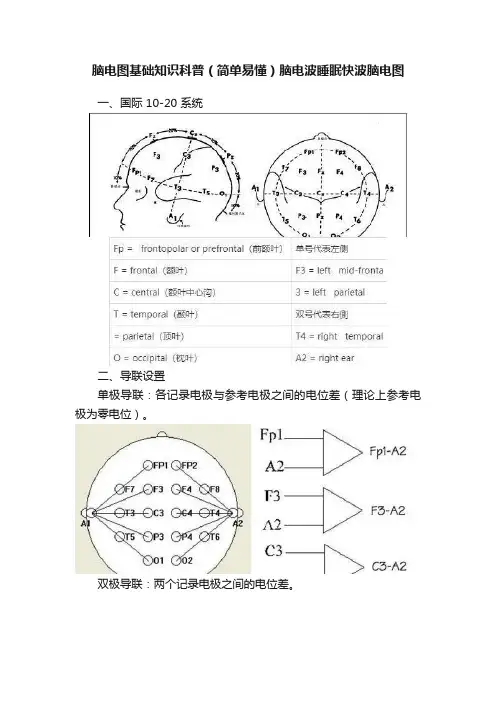

脑电图基础知识科普（简单易懂）脑电波睡眠快波脑电图一、国际 10-20 系统二、导联设置单极导联：各记录电极与参考电极之间的电位差（理论上参考电极为零电位）。

双极导联：两个记录电极之间的电位差。

三、诱发试验睁闭眼试验：诱发某些枕叶癫痫或全面性癫痫的放电；过度换气：诱发癫痫样放电和（或）发作，特别是失神发作；闪光刺激：诱发光敏现象或诊断光敏性癫痫；睡眠诱发：对各种癫癎样放电都有较好的诱发效果；四、脑波分类比α 波快的叫做快波，比α 波慢的叫做慢波。

δ（delta）波：0.5～3 Hz（不足 4 Hz）；Θ（theta）波：4～7 Hz（不足 8 Hz）；α（alpha）波：8～13 Hz（不足 14 Hz）；中间快波：14～17 Hz（不足 18 Hz）；β（beta）波：13～34 Hz（不足 35 Hz）；γ（gamma）波：35 Hz～。

五、波幅从一个波的波顶引一条垂直于基线的直线，此线与波的起点与终点连线相交，其交叉点至波顶的距离为该波的波幅，通常1 mm 高度表示10μv六、波形根据脑波沿基线偏转的次数分为：单相波、双相波和三相波；根据波形分为：正弦样波、多形性波、弓形波（梳状波）、棘波、尖波；由2个或2个以上相连续的波组成复合波：棘慢复合波、尖慢复合波、多棘波、多棘慢复合波。

七、极性和位相八、脑波的空间分布全面性（generalization)：脑波活动出现在双侧半球的各个脑区，左右半球相应区域频率及波幅基本对称，但前后脑区的波幅可有差别；弥漫性（diffuse)：脑波活动出现在双侧半球的各个脑区，但波形、波幅或频率有不固定、非持续性的不对称及不同步现象；局灶性（location or focus)：限局在某一局部的特殊脑电活动，可涉及不同的范围。

一侧性(unilateral)：出现于一侧半球或以一侧半球为主的异常电活动；对称性 (symmetry)：双侧大脑半球各对应区域脑电活动的波形、波幅、位相和频率基本相同（反之为非对称性）；九、脑波的出现方式散发 (random)：单个无规则出现的脑波；阵发 (paroxysm)：突出于背景并持续一段时间的脑波；节律(rhythm)：三个或三个以上波形、频率、波幅相似的脑波连续出现；短程：小于 1 秒；中程：1～3 秒；长程：大于 3 秒；周期性(periodic)：某种突出于背景的脑波或波群以相似的间隔重复出现十、睡眠与 EEG觉醒与脑干网状结构上行激动系统的活动有关。

脑电图基础知识一起学学脑电图脑电图是将人体脑组织生物电活动放大记录的一门技术，主要用于神经系统疾病的检查。

由于它反映的是“活”的脑组织功能状态，所以，自30年代出现以来，对神经系统疾病的诊断一直发挥着重大作用。

脑电图主要用于癫痫、脑外伤、脑肿瘤等疾病的诊断。

脑血管病的脑电图，尽管无特异性改变，但对诊断和预后的判断，以及与脑肿瘤的鉴别仍十分有意义。

脑血管病急性期90%脑电图出现异常，主要是慢波增多，尤其是病灶侧更明显。

脑出血时常伴有意识障碍、脑水肿和脑室出血，只有部分轻症患者表现轻度局限性异常。

蛛网膜下腔出血的脑电图，由于动静脉畸形好发生于大脑半球的表面，可因脑血液循环障碍，而发生局限性或半球性异常。

有时对侧亦可发生异常。

随着病情的好转，慢波的波幅减低，频率增快。

脑梗塞发生后，数小时就可有局灶性慢波出现，这种改变常在数周后改善或消失。

急性缺血性脑血管病损害，以大脑中动脉为最多见，故局灶性改变主要在颞叶。

如果是短暂性脑缺血发作，在发作间期脑电图可无异常。

在发作期一部分脑电图可能出现异常，这类病人较易发生脑梗塞。

无论是脑梗塞或是轻度脑出血，主要表现为局限性慢波增多。

如果病灶广泛引起脑干受压时，可引起两侧弥漫性慢波。

如果病灶小或位置较深，脑电图可无异常。

脑血管病与脑肿瘤用脑电图进行鉴别诊断也很有帮助。

脑肿瘤患者脑电图的异常日渐加重，而脑血管病者则恰恰相反。

动态观察脑电图的变化，对判断预后也有重要价值。

临床症状逐渐好转，脑电图异常改变逐渐减少或消失，预后较好；临床症状无明显好转，脑电图呈进行性加重改变，预后不良。

头皮电极的安放位置及连接方法如何?常规脑电图是指在正常生理条件下和安静舒适状态下按规定的统一方法和时间描记的头皮脑电图。

目前临床上应用最多的是国际脑电图学会建议采用的标准电极安放法，其中FP为额极，Z代表中线电极，FZ为额，CZ为中央点，PZ为顶点，O为枕点，T为颞点，A 为耳垂电极。

上述记录电极的序号通常是用奇数代表左侧，偶数代表右侧。
