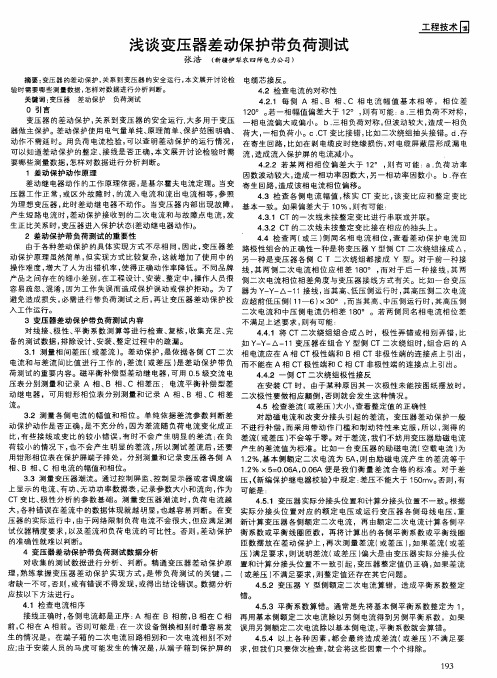

变压器差动保护带负荷测试分析发表时间：2017-04-25T15:30:32.227Z 来源：《电力设备》2017年第3期作者：欧东辉[导读] 摘要：变压器是变电站内重要设备，而变压器差动保护是保证变压器安全运行重要保证。

（广东电网有限责任公司河源供电局 517000）摘要：变压器是变电站内重要设备，而变压器差动保护是保证变压器安全运行重要保证。

为防止差动保护在投运后留下隐患引起的拒动或误动给变压器带灾难性影响，必须对差动保护在变压器在投运前进行带负荷测试，以彻底消除差动保护安全隐患。

全文结合本人实际工作经验，介绍主变带负荷测试方法，以及用该方法测试具体数据的分析，其分析内容包括了差动保护二次回路相序、CT变比、CT极性及系统参数的整定，并在其中提出了自己工作上遇到实际问题的解决办法。

关键词：带负荷测试；差流；ＣＴ极性；系统参数０引言差动保护是变压器主保护之一，能快速无时限切除其保护范围内各种故障，其范围包括变压器本身、各侧CT及变压器套管引出线之间。

所以构成差动保护的二次回路由主变各侧CT汇集到保护装置，接线较为复杂，容易造成安全隐患。

长期运行经验表明：新主变投产前或差动二次回路更改后重新投运时进行带负荷测试是确保主变差动回路良好性的最后一道防线。

必须用带负荷测试确认主变差流，主变各侧CT变比、极性，二次回路相序及其系统参数的定值的正确性。

1 带负荷测试的方法带负荷测试就是我们利用相位表在主变带负荷时，一般习惯以高压侧或低压侧A相电压为基准，用钳形相位表保持同一方向在保护屏端子排依次测出变压器各侧Ａ相、Ｂ相、Ｃ相电流的幅值和相位，同时记录下监控后台机主变各侧间隔潮流的有功功率、无功功率送受情况及一次电流大小，然后根据测量数值作出向量图进行具体细致分析，判断出变压器差动保护的运行性能。

2 带负荷测实例分析2.1实测数据根据以上带负荷测试方法，实测出我局新建220kV热水变电站主变投运时高低压两侧具体数据如下表1、表2、表3所示。

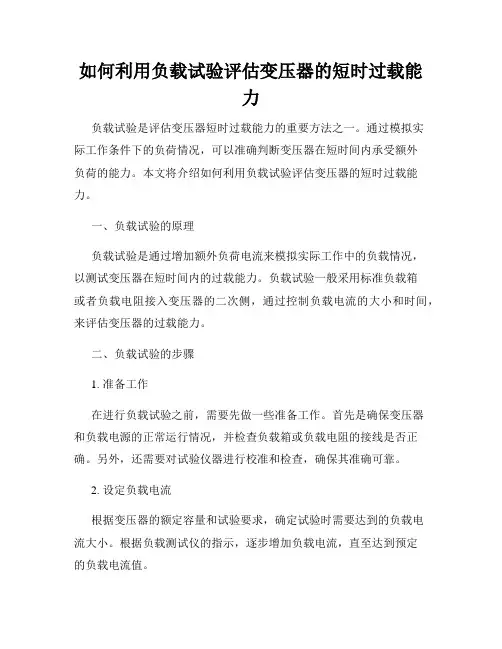

如何利用负载试验评估变压器的短时过载能力负载试验是评估变压器短时过载能力的重要方法之一。

通过模拟实际工作条件下的负荷情况，可以准确判断变压器在短时间内承受额外负荷的能力。

本文将介绍如何利用负载试验评估变压器的短时过载能力。

一、负载试验的原理负载试验是通过增加额外负荷电流来模拟实际工作中的负载情况，以测试变压器在短时间内的过载能力。

负载试验一般采用标准负载箱或者负载电阻接入变压器的二次侧，通过控制负载电流的大小和时间，来评估变压器的过载能力。

二、负载试验的步骤1. 准备工作在进行负载试验之前，需要先做一些准备工作。

首先是确保变压器和负载电源的正常运行情况，并检查负载箱或负载电阻的接线是否正确。

另外，还需要对试验仪器进行校准和检查，确保其准确可靠。

2. 设定负载电流根据变压器的额定容量和试验要求，确定试验时需要达到的负载电流大小。

根据负载测试仪的指示，逐步增加负载电流，直至达到预定的负载电流值。

3. 测试时间设置负载电流持续时间，一般需要持续一段时间，以模拟实际工作中的短时过载情况。

测试时间的长短根据变压器的额定容量和试验要求而定，可以根据经验值进行选择。

4. 监测与记录在负载试验过程中，需要监测和记录电压、电流、温度等相关参数的变化情况。

可以使用电压表、电流表、温度计等仪器进行监测，确保试验数据的准确性。

5. 分析与评估根据试验数据和变压器的技术规范，对试验结果进行分析和评估。

比较试验数据与变压器的额定容量，判断变压器的过载能力是否符合设计要求。

如果变压器的过载能力不足，可以采取针对性的措施进行优化。

三、负载试验的注意事项1. 安全第一负载试验涉及较高电流，存在一定的安全风险。

在进行试验之前，需要确保操作人员具备相关的电气知识和操作经验，且应严格按照试验流程和安全规范进行操作，保证人员和设备的安全。

2. 规范操作负载试验需要仔细按照试验步骤进行操作，确保试验数据的准确性。

在试验过程中，需要严格控制负载电流的大小和时间，避免过载情况导致设备损坏。

线路及主变压器带负荷极性测试方法及参数计算分析摘要：电力工业的发展速度不断加快，电力建设工作随之增快，并不断向智能化发展，为了更好、更快检查变电站中的二次自动装置及继电保护的正确性，尤其是电流差动保护中的校验，在变电设备投运前检查好电流互感器、电压互感器设备的变比、极性等二次回路，需要对以上设备进行一次侧通流、通压试验，以此方式方法检查设备的正确性后，给将来投运时的电网降低风险。

关键词：变电站；通流；通压试验1 引言依据《国家电网公司十八项电网重大反事故措施（修订版）》中的15.5.5条要求：“所有差动保护（线路、母线、变压器、电抗器、发电机等）在投入运行前，除应在负荷电流大于电流互感器额定电流的10%的条件下测定相回路和差回路外，还必须测量各中性线的不平衡电流、电压，以保证保护装置和二次回路接线的正确性。

”依此要求，对变电站中线路保护、主变保护的电流互感器有必要进行一次侧通流，以达到检查二次电流回路的正确性。

2 设备原理及测试方法2.1 线路通流、通压线路设备的一次通流、通压可以同时进行。

设备使用专用交流电源，满足一定的容量要求，试验时，设备接入交流电源经控制显示系统输出大电流和高电压。

升流系统输出的大电流（在200A至400A），能够达到给电流互感器（CT）一次通流的要求。

升压系统输出的高电压最高达到15kV，满足给一般电压互感器（PT）通压的要求。

系统和升压系统能分相控制，显示系统以数字量显示电源电气量的输入状态；在与升流系统、升压系统的通讯状态下显示各分系统的电气量的输出状态，并显示电压、电流的相角状态，方便二次测试量和二次设备显示量的对比。

测试方法：试验时，将大电流通入电流互感器（CT）一次部分，高电压接线在已经打开（即断开电压互感器接线端上的连接线，使其与系统中的其他设备完全断开）一次线的电压互感器（PT）接线端，电容式电压互感器可以按照分压比接在最下节的高压侧。

测试电流互感器二次电流，核对变流比；测试电压互感器二次电压，核对电压比，依据二次电压的一相（通常使用A相为基准）为基准，测试每相的电流及相角；检查电压互感器二次三相电压相角应一致。

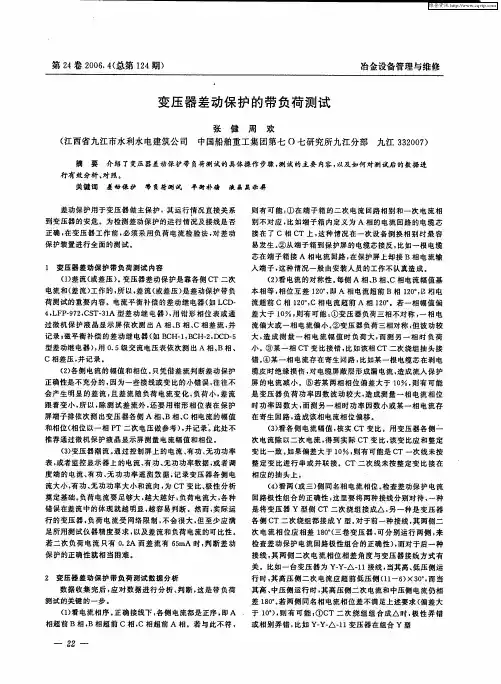

变压器差动保护带负荷测试要点及实例电力变压器是发电厂和变电站的主要电气设备之一，对电力系统的安全稳定运行至关重要，尤其是大型高压、超高压电力变压器造价昂贵、运行责任重大。

一旦发生故障遭到损坏，其检修难度大、时间长，要造成很大的经济损失；另外，发生故障后突然切除变压器也会对电力系统造成或大或小的扰动。

因此，对继电保护的要求很高。

差动保护作为当前变压器所使用的主保护，其在设计、安装、整定过程中可能会出现各种问题，本文将结合变压器差动保护原理，提出带负荷测试的内容及分析、判断方法，后附试验报告一份，以供大家参考。

1 变压器差动保护带负荷测试内容要排除设计、安装、整定过程中的疏漏（如线接错、极性弄反、平衡系数算错等等），就要收集充足、完备的测试数据。

1.1 差流（或差压）变压器差动保护是靠各侧CT二次电流和差流工作的，所以，差流（或差压）是差动保护带负荷测试的重要内容。

差流可在微机保护液晶显示屏上看到。

1.2 各侧电流的幅值和相位只凭借差流判断差动保护正确性是不充分的，因为一些接线或变比的小错误，往往不会产生明显的差流，且差流随负荷电流变化，负荷小，差流跟着变小，所以，除测试差流外，还要用钳形相位表在保护屏端子排依次测出变压器各侧A 相、B相、C相电流的幅值和相位（相位以一相PT二次电压做参考），并记录。

此处不推荐通过微机保护液晶显示屏测量电流幅值和相位。

1.3 变压器潮流通过控制屏上的电流、有功、无功功率表，或者监控显示器上的电流、有功、无功功率数据，或者调度端的电流、有功、无功功率遥测数据，记录变压器各侧电流大小，有功、无功功率大小和流向，为CT变比、极性分析奠定基础。

负荷电流要多大呢？当然越大越好，负荷电流越大，各种错误在差流中的体现就越明显，就越容易判断。

然而，实际运行的变压器，负荷电流受网络限制，不会很大，但至少应满足所用测试仪器精度要求，以及差流和负荷电流的可比性。

若二次负荷电流只有0.2A而差流有65mA时，判断差动保护的正确性就相当困难。

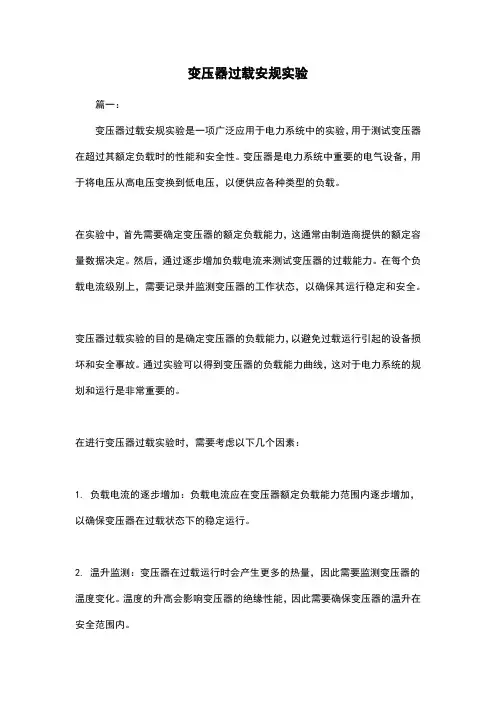

变压器过载安规实验篇一：变压器过载安规实验是一项广泛应用于电力系统中的实验，用于测试变压器在超过其额定负载时的性能和安全性。

变压器是电力系统中重要的电气设备，用于将电压从高电压变换到低电压，以便供应各种类型的负载。

在实验中，首先需要确定变压器的额定负载能力，这通常由制造商提供的额定容量数据决定。

然后，通过逐步增加负载电流来测试变压器的过载能力。

在每个负载电流级别上，需要记录并监测变压器的工作状态，以确保其运行稳定和安全。

变压器过载实验的目的是确定变压器的负载能力，以避免过载运行引起的设备损坏和安全事故。

通过实验可以得到变压器的负载能力曲线，这对于电力系统的规划和运行是非常重要的。

在进行变压器过载实验时，需要考虑以下几个因素：1. 负载电流的逐步增加：负载电流应在变压器额定负载能力范围内逐步增加，以确保变压器在过载状态下的稳定运行。

2. 温升监测：变压器在过载运行时会产生更多的热量，因此需要监测变压器的温度变化。

温度的升高会影响变压器的绝缘性能，因此需要确保变压器的温升在安全范围内。

3. 电压监测：变压器的过载运行可能会导致输出电压下降，影响负载的正常工作。

因此，在实验中需要监测变压器的输出电压，以确保其在过载状态下仍能提供稳定的电压输出。

4. 安全措施：在进行变压器过载实验时，需要遵循相关的安全规范和操作规程，确保实验过程中的安全性。

这包括使用适当的保护装置和设备，并保持实验现场的安全清洁。

总之，变压器过载安规实验是一项重要的实验，用于评估变压器在过载运行时的性能和安全性。

通过该实验可以确定变压器的负载能力，为电力系统的规划和运行提供重要的参考。

同时，在进行实验时需要遵循相关的安全规范和操作规程，以确保实验过程的安全性。

篇二：变压器是电力系统中常用的重要设备，它通过变换电压来调节电能的输送和利用。

然而，由于各种原因，变压器可能会发生过载，这可能会导致设备损坏、电能损失甚至火灾等严重后果。

因此，进行变压器过载安规实验十分重要。

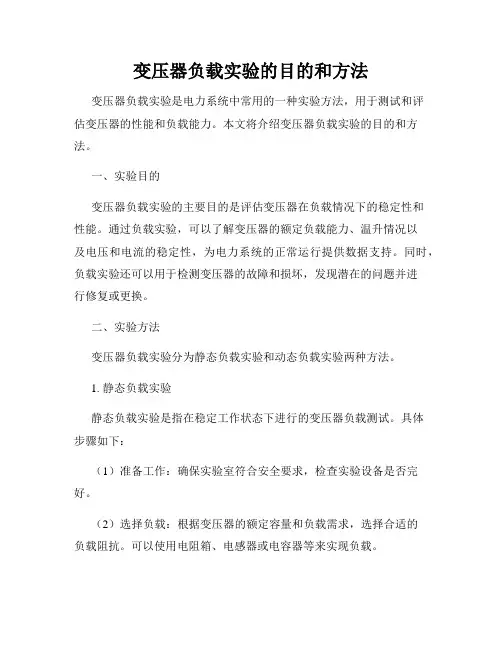

变压器负载实验的目的和方法变压器负载实验是电力系统中常用的一种实验方法，用于测试和评估变压器的性能和负载能力。

本文将介绍变压器负载实验的目的和方法。

一、实验目的变压器负载实验的主要目的是评估变压器在负载情况下的稳定性和性能。

通过负载实验，可以了解变压器的额定负载能力、温升情况以及电压和电流的稳定性，为电力系统的正常运行提供数据支持。

同时，负载实验还可以用于检测变压器的故障和损坏，发现潜在的问题并进行修复或更换。

二、实验方法变压器负载实验分为静态负载实验和动态负载实验两种方法。

1. 静态负载实验静态负载实验是指在稳定工作状态下进行的变压器负载测试。

具体步骤如下：（1）准备工作：确保实验室符合安全要求，检查实验设备是否完好。

（2）选择负载：根据变压器的额定容量和负载需求，选择合适的负载阻抗。

可以使用电阻箱、电感器或电容器等来实现负载。

（3）连线调试：按照标准接线图连接变压器和负载，注意接线的准确性和可靠性。

（4）稳定运行：调整电源输入参数，使变压器和负载达到稳定工作状态，保持一段时间以确保数据的准确性和稳定性。

（5）记录数据：记录并监测变压器输入和输出的电压、电流、温度等数据，并进行适当的时间间隔采样。

（6）数据分析：根据实验数据分析变压器的负载能力、电压和电流的稳定性，评估变压器的性能。

2. 动态负载实验动态负载实验是指在变压器工作过程中引入动态负载变化的测试方法。

它可以更真实地模拟实际电力系统中的负载变化情况，评估变压器在动态负载条件下的性能。

具体步骤如下：（1）准备工作：与静态负载实验相同。

（2）选择负载：根据实际需求，选择能够模拟负载动态变化的设备或装置。

（3）连线调试：与静态负载实验相同。

（4）动态负载测试：通过改变负载设置，引入负载的动态变化，例如模拟实际系统中的负载起停、负载平衡不均等情况。

（5）记录数据：同样记录并监测变压器输入和输出的电压、电流、温度等数据，并进行适当的时间间隔采样。

变压器测试方法及过程变压器是电力系统中重要的电力设备，用于变换交流电压的大小。

为了保证变压器的正常运行和安全使用，需要对其进行定期的测试和检验。

本文将介绍变压器测试的方法及过程。

变压器测试通常包括常规测试、特殊测试和试验。

常规测试包括变压器的外观检查、绝缘电阻测试、变比测试、空载损耗测试和短路阻抗测试。

特殊测试包括温升试验、局部放电试验和泄露测试。

试验包括部分放电测量、局部放电测量和交流电压试验。

在进行变压器的测试之前，需要进行一些准备工作。

首先，需要确定测试变压器的类型和型号，并准备好相应的测试设备和仪器。

其次，需要检查测试设备和仪器的状态，确保其正常工作。

还需要确保测试人员具备相关的技术知识和操作经验。

最后，应制定详细的测试计划和程序，并做好相应的记录和报告。

变压器的外观检查是测试的第一步。

在这个步骤中，测试人员需要仔细观察变压器的外观，检查是否有损坏、油渍和杂质等情况。

同时，还需要检查变压器的标志、接线、绝缘子和接地等部分是否正常。

绝缘电阻测试是测试变压器绝缘性能的重要指标。

在这个测试中，测试人员需要使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。

测量时，需要注意绝缘电阻的极限值，以确定变压器的绝缘性能是否满足要求。

变比测试是测试变压器变比准确性的重要指标。

在这个测试中，测试人员需要使用变比测试仪对变压器的变比进行测量。

测量时，首先需要连接测试仪器和变压器，然后进行相应的操作和记录。

通过对变比测试的结果进行分析，可以判断变压器的变比准确性是否满足要求。

空载损耗测试是测试变压器空载时损耗的重要指标。

在这个测试中，测试人员需要将变压器连接到测试设备上，并对其进行相应的操作和记录。

通过对空载损耗的测量和计算，可以判断变压器的能效和质量性能是否达到标准要求。

短路阻抗测试是测试变压器在短路状态下的电流和电压特性的重要指标。

在这个测试中，测试人员需要连接测试设备和变压器，并对其进行相应的操作和记录。

通过对短路阻抗的测量和计算，可以判断变压器的短路能力和稳定性是否满足要求。

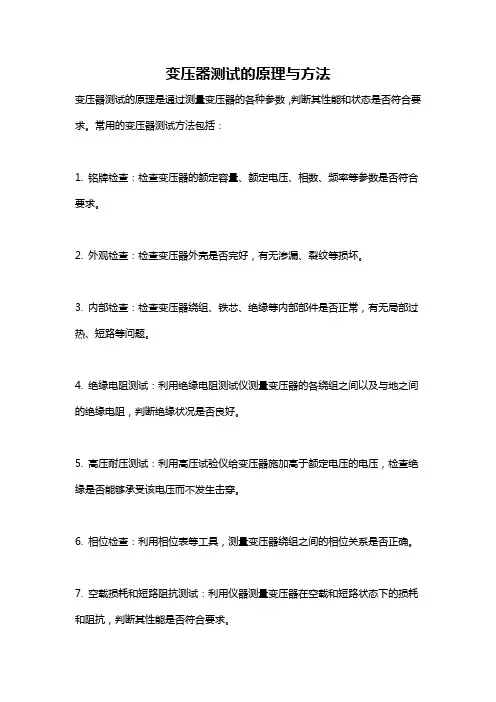

变压器测试的原理与方法
变压器测试的原理是通过测量变压器的各种参数，判断其性能和状态是否符合要求。

常用的变压器测试方法包括：
1. 铭牌检查：检查变压器的额定容量、额定电压、相数、频率等参数是否符合要求。

2. 外观检查：检查变压器外壳是否完好，有无渗漏、裂纹等损坏。

3. 内部检查：检查变压器绕组、铁芯、绝缘等内部部件是否正常，有无局部过热、短路等问题。

4. 绝缘电阻测试：利用绝缘电阻测试仪测量变压器的各绕组之间以及与地之间的绝缘电阻，判断绝缘状况是否良好。

5. 高压耐压测试：利用高压试验仪给变压器施加高于额定电压的电压，检查绝缘是否能够承受该电压而不发生击穿。

6. 相位检查：利用相位表等工具，测量变压器绕组之间的相位关系是否正确。

7. 空载损耗和短路阻抗测试：利用仪器测量变压器在空载和短路状态下的损耗和阻抗，判断其性能是否符合要求。

8. 负载损耗测试：给变压器施加额定负载，测量输出电压和输入电流，计算出变压器的负载损耗，判断其效率和负载能力是否符合要求。

以上是常见的变压器测试方法，根据具体情况还可以采用其他测试手段，以确保变压器的性能和安全可靠。

变压器负载实验的原理与方法介绍一、引言变压器是电力系统中非常重要的电气设备之一，用于调节电压的变化。

为确保变压器正常工作，负载实验是必不可少的环节。

本文将介绍变压器负载实验的原理与方法。

二、变压器负载实验的原理变压器负载实验的原理是通过对变压器施加特定负载来测试其性能。

这些负载可能是电阻性、电感性或电容性的。

通过施加负载，我们可以测量电流、电压以及功率的变化，以评估变压器的运行情况。

三、变压器负载实验的方法1. 实验前准备在进行变压器负载实验之前，需要进行一些准备工作。

首先，确保实验室环境安全，并保证实验设备的正常运行。

其次，检查变压器的接线及绝缘状况，确保没有短路或漏电现象。

最后，准备所需测量仪器，如电流表、电压表和功率表等。

2. 施加负载根据实验需求，选择适当的负载器件。

负载可以是电阻、电感或电容。

将负载器件连接到变压器的输出端，确保连接稳固可靠。

3. 测量参数在实验过程中，需要测量多个参数，包括输入电流、输出电流、输入电压、输出电压以及功率损耗等。

使用电流表和电压表进行测量，并记录相应数值。

4. 分析数据根据实验测得的数据，可以计算变压器的功率损耗、效率以及电压调节率等指标。

这些指标可以用来评估变压器的性能并判断其是否符合要求。

5. 结果分析与总结根据实验结果进行数据分析，并与理论值进行对比。

分析结果可以得出变压器在不同负载情况下的性能变化情况，以及其所能承受的最大负载。

四、实验注意事项1. 实验过程中要注意安全，尤其是在施加负载时，应确保电流和电压不超过设备承受范围。

2. 选择合适的负载器件，以保证实验结果的准确性。

3. 测量参数时要注意准确读数，并避免测量误差。

4. 实验结束后，要及时断开电源，并做好清理工作，确保实验室的安全与整洁。

五、结论变压器负载实验是一项重要的测试工作，可以帮助评估变压器的性能及其承载能力。

通过施加特定负载并测量相关参数，可以得出变压器的功率损耗、效率和电压调节率等指标，从而判断其运行情况。

变压器的测试方法和步骤变压器是电力系统中常用的电力转换设备，用于改变交流电的电压。

为了确保变压器的安全运行和正常运行，需要进行测试。

本文将介绍变压器的测试方法和步骤。

一、变压器测试方法的选择变压器测试方法的选择主要取决于变压器的类型、规格和使用环境。

常见的测试方法主要包括以下几种：1. 全部试验法：适用于新装和修复的变压器，包括基准试验、负荷试验和外部短路试验。

2. 部分试验法：适用于检修中的变压器或特殊情况下的测试，主要包括局部放电试验、绝缘电阻测量、变压器回路电阻测量等。

3. 现场试验法：适用于正常运行的变压器，主要包括海拔试验、绝缘油试验、温升试验等。

二、变压器测试步骤1. 准备工作在进行任何测试之前，需要进行一些准备工作。

首先，需要清理变压器周围的工作区域，确保安全和测试的顺利进行。

其次，需要检查测试仪器和设备是否正常运行，并校准相关测试仪器。

最后，需要按照测试计划准备所需的测试材料和文件。

2. 基准试验基准试验是变压器测试中的重要步骤，用于评估变压器的性能。

基准试验主要包括空载试验和短路试验。

（1）空载试验空载试验是在变压器的低压侧作用下，高压侧未连接负荷的情况下进行的试验。

空载试验的目的是测量变压器的空载电流、空载损耗和空载电压。

测试过程中，需按照测试计划连接测试仪器，并记录测试数据。

（2）短路试验短路试验是在变压器的高压侧和低压侧分别接入电阻负载，形成短路条件下进行的试验。

短路试验的目的是测量变压器的短路电流和短路损耗。

在进行短路试验时，需要确保负载电阻的合适选择，以避免造成过大的短路电流。

同样需要按照测试计划连接测试仪器，并记录测试数据。

3. 负荷试验负荷试验是在变压器的高压侧和低压侧分别接入负荷，模拟实际运行情况下进行的试验。

负荷试验的目的是测量变压器的负载电流、负载损耗和电压调整范围。

在进行负荷试验时，需要根据负荷曲线选择相应的负载电流，并通过测试仪器监测变压器的变压器绕组温度。

变压器测试操作方法有几种
变压器测试操作一般可分为以下几种方法：
1. 空载测试：在变压器的低压侧接入电源，高压侧空载，测量变压器的空载电流、空载损耗和功率因数等指标。

2. 短路测试：在变压器的低压侧接入电源，高压侧接入短路负载，测量变压器的短路电流、短路电压和短路损耗等指标。

3. 负载测试：在变压器的低压侧接入电源，高压侧接入负载，通过改变负载的大小，测量变压器的负载电流、负载电压和负载损耗等指标。

4. 绝缘测试：对于高压侧和低压侧绕组进行绝缘测试，常用方法有绝缘电阻测量、绝缘耐压试验和交流耐压测试等。

5. 温升试验：通过将变压器长时间加负荷运行，测试变压器在额定负荷条件下的温升情况，以验证变压器的连续工作能力。

6. 其他耐久性测试：如启动试验、过载试验、短时耐受能力试验等。

根据具体的测试要求和设备的性质，可以选择以上的一种或多种方法进行变压器的测试。

变压器负载测试方法
嘿，咱今天就来讲讲变压器负载测试方法这档子事儿！你说这变压器啊，就像咱家里的电闸，得保证它能正常工作，不然家里的电器可都得闹脾气啦！
要做变压器负载测试，首先得准备好家伙什儿。

就跟咱出门得带钥匙手机一样，少了可不行。

各种测量仪器那是必须的，得精准，可不能马虎。

然后呢，就像给人量血压似的，把这些仪器接到变压器上。

这可得小心点儿，别接错了地方，不然得出大乱子。

接下来就是关键的时候啦！给变压器加上负载，就好比让它背上了重重的担子。

这时候就得看看它能不能扛得住，是不是个“大力士”。

你想想，要是变压器在轻负载的时候好好的，一加上重负载就不行了，那不就成了“纸老虎”嘛！所以这测试可重要着呢。

在测试的过程中，咱得时刻盯着那些测量数据，就跟盯着宝贝似的。

看看电压稳不稳定呀，电流正不正常呀。

要是有啥不对劲的，就得赶紧找找原因。

这就好比你开车的时候，得时刻注意仪表盘，要是水温高了或者油表报警了，你能不管吗？肯定不行呀！
测试的时候还得注意环境呢！可不能在太热或者太冷的地方，不然变
压器也会不乐意的。

就像人一样，太热了会烦躁，太冷了会哆嗦。

而且啊，这测试可不是一次就行的，得多来几次，确保万无一失。

就像你考试前做练习题，多做几遍心里才有底嘛！
你说要是变压器出了问题，那影响可大了去了。

家里的灯会忽明忽暗，电器说不定还会坏掉，那多麻烦呀！所以这负载测试可不能马虎，得认真对待。

咱可不能让这变压器关键时刻掉链子，得让它像个可靠的卫士一样，守护着我们的用电安全。

这就是变压器负载测试的重要性啊！大家可都得记住咯！。
